Курсовая работа: Проектирование отопительно-производственной котельной сельскохозяйственного назначения

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФГОУ ВПО "Башкирский государственный аграрный

университет"

Факультет: Энергетический

Кафедра: АТД и Т

Специальность: Электрификация и автоматизация с/х

КУРСОВАЯ РАБОТА

"Проектирование отопительно-производственной котельной сельскохозяйственного назначения"

Мухамедьяров Ильнур Равилович

Форма обучения: очная

Курс, группа: АХ 301/1

"К защите допускаю"

Руководитель:

Динисламов М. Г..

Уфа 2009

РЕФЕРАТ

Курсовой работа включает в себя 24 страницы расчётно-пояснительной записки, 1 лист графического материала формата А1.

Объектом работы является проектирование отопительно-производственной котельной сельскохозяйственного назначения.

Расчётно-пояснительная записка включает в себя: расчет тепловых нагрузок, выбор источника теплоснабжения, определение годовых расходов теплоты и топлива, регулирование отпуска теплоты, подбор питательных устройств и сетевых насосов, расчёт водоподготовки, тепловую схему котельной, компоновку котельной и расчёт технико-экономических показателей производства теплоты.

Графическая часть курсовой работы, содержит тепловую схему с указанием всего оборудования, участвующего в тепловом процессе, графики годовой тепловой нагрузки и температур воды в тепловой сети.


ОГЛАВЛЕНИЕ

1. Задание

2. Расчет тепловой нагрузки

2.1 Определение расчетной тепловой мощности на отопление и вентиляцию

2.2 Расход теплоты на горячее водоснабжение и технологические нужды

3. Выбор теплоносителя

4. Подбор котлов

5. Годовой расход топлива

6. Регулирование отпуска теплоты котельной

7. Подбор питательных устройств и сетевых насосов

8. Расчет тепловой схемы котельной

9. Технико-экономические показатели производства тепловой энергии

Библиографический список

1. Задание

1. Рассчитать по удельным показателям расход теплоты на отопление, вентиляцию и горячее водоснабжение для объектов, указанных в таблицах 1 и 2 и годовой расход теплоты. При расчете принять: расчетно-климатические условия по последней цифре номера зачетной книжки по таблице 4; высоту помещений ремонтной мастерской -5 м, школы, клуба и гаража - 4 м, остальных объектов - 3 м; давление и температуру пара по предпоследней цифре номера зачетной книжки.

2. Выбрать тип и количество котлов в котельной, определить максимальный часовой расход топлива. Вид топлива принять по таблице 3.

3. Рассчитать внутренний диаметр трубопроводов теплотрассы для отопления объекта, указанного в таблице 3.

Таблица 1 Характеристика потребителей теплоты жилого сектора

Название Последняя цифра № зач.книжки
7
Жилые дома,
Школа,
Клуб,
Баня,


Таблица 2 Характеристика потребителей теплоты производственного сектора

Наименование Предпосл. цифра № зач.книжки
9
Ремонтная мастерская, тыс. м2 1,8
Давление пара, МПа 0,2
- расход пара, кг/с 0,15
- расход гор. воды, кг/с 0,16
температура пара, °С -
Степень сухости пара, х 0,95
Гараж, тыс. м2 0,2

Число автомобилей: - грузовых

- легковых

20

4

Коровники: число голов 70

Таблица 3 Вид топлива и объект для расчета трубопроводов

3-я цифра № зач.книжки
5
Топливо Каменный уголь
Теплота сгорания Qd i =21МДж/нм3
Объект Жилые дома

Таблица 4 Расчётно-климатические условия

Населён-ный пункт Последняя цифра № зач.книжки Темп. воздуха наиболее холодной пятидневки, tн.в , °С. Темп. Вентиляци-онная, tн.в , °С Продолжительность отно-сительного периода со средне суточная темп., °С Средняя скорость ветра
h, сут. tср.о
Уфа 7 -35 -20 213 -5,9 3,5

2. Расчёт тепловой нагрузки

2.1 Определение расчетной тепловой мощности на отопление и вентиляцию

Определение расчётной тепловой мощности на отопление и вентиляцию, в Вт:

Ф0 = qот ×Vн ×(tв - tн.о ) ×а; (1)
Фв = qв ×Vн ×(tв. - tн.в ), (2)

где qот и qв - удельная отопительная и удельная вентиляционная характеристики здания, Вт/(м3 ×К); применяется в зависимости от назначения и размеров здания.

Vн - объем здания, м3 ;

tв - средняя расчетная температура воздуха, характерная для большинства помещений зданий, 0 С;

tн.о. и tн.в. - расчётная температура наружного воздуха для системы отопления и вентиляции, 0 С;

а - поправка на разность температур, 0 С.

a=0,54+22/(tВ - tНО ) (3)

Тепловая мощность на отопление жилых домов:

принимаем площадь одного жилого дома S=100 м2 , тогда количество домов равно 190;

VН =100×3=300 м3 —объем одного дома;

q =0,87 Вт/(м3 ×К) (приложение11 /2/);

tВ =20°C (приложение 1 /1/);

tН.О. = -35 0 С (по заданию);

а=0,54+22/(20-(-35))=0,94;

Фо=0,87×300×190×(20-(-35))×0,94=2563803 Вт.

Тепловая мощность на отопление общественных зданий:

Тепловая мощность на отопление и вентиляцию школы:

qo т =0,41 Вт/(м3 ×К) (приложение11 /2/);

tВ = 16°C(приложение 1 /1/);

tН.О. = -35 С (по заданию);

а=0,54+22/(16-(-35))=0,971;

VН =3000×4=12000 м3 ;

Ф0 =0,41×12000×(16-(-35))×0,971=243643,32 Вт;

qВ =0,09 Вт/(м3 ×К) (приложение11 /2/);

tH . B . =-20 0 С (по заданию);

Фв=0,09×12000×( 16-(-20))=38880 Вт.

Тепловая мощность на отопление и вентиляцию клуба:

qo т =0,43 Вт/(м3 ×К) (приложение11 /2/);

tB =16°C (приложение 1 /1/);

tH .О. = -35°C (по заданию);

а=0,54+22/(16-(-35))=0,971;

VН = 300×4=1200 м3 ;

Фот =0,43×1200×(16-(-35))×0,98 =25552,8 Вт;

qВ =0,29 Вт/(м3 ×К) (приложение11 /2/);

tH . B =-20°C (по заданию);

Фв=0,29×5600×(16-(-20))=12528 Вт.

Тепловая мощность на отопление и вентиляцию бани:

qo т =0,33 Вт/(м3 ×К) (приложение11 /2/);

tB =25 °C(приложение 1 /1/);

tH .О. = -35°C (по заданию);

a=0,54+22/(25-(-35))=0,907;

VН =35×3=105 м3 ;

Фо=0,33×105×(25-(-35))×0,907=271081,77Вт;

qв = 1,16 Вт/(м3 ×К) (приложение11 /2/);

tн.в. =-20 0 С (по заданию);

Фв =1,16×105×(25-(-20))=5781 Вт

Тепловая мощность на отопление производственных зданий:

Тепловая мощность на отопление и вентиляцию ремонтной мастерской:

qo =0,61 Вт/(м3 ×К) (приложение 12 /2/);

tВ = 18°C(приложение 1 /1/);

tH .0. = -35 0 С (по заданию);

а=0,54+22/(18-(-35))=0,955;

VН =1800×5=9000 м3 ;

ФОТ =0,61×9000×(18-(-35))×0,955=277876,35 Вт;

qB =0,17 Вт/(м3 ×К) (таблица 1, /2/);

tН.В. =-20 0 С (по заданию);

Фв=0,17×9000×(18-(-21))=58140 Вт.

Тепловая мощность на отопление гаража:

qo т =0,64 Вт/(м3 ×К) (таблица 1, /2/);

tВ = 10 °C (страница 157, /1/);

tН.О. = -35 С (по заданию);

а=0,54+22/(10-(-35))=1,03;

VH =200×4=800 м3 ;

ФОТ =0,64×800×(10-(-35))×1,03=23731,2 Вт.

Суммарная тепловая мощность на отопление:

∑Ф = 2563803+243643,32 +25552,8 +271081,77+277876,35 +23731,2 =3405688,44 Вт

Суммарная тепловая мощность на вентиляцию:

∑Фв =38880+1252+5781+58140=104053 Вт.

2.2 Расход теплоты на горячее водоснабжение и технологические нужды

Определение расходов теплоты на горячее водоснабжение и технологические нужды

2.2.1 Расход теплоты на горячее водоснабжение:

Средний тепловой поток на горячее водоснабжение Фг.в. ср (в Вт), жилых и общественных зданий в отопительный период определяется:

(4)

m - расчётное количество населения обслуживаемого системой горячего водоснабжения;

qг.в. - укрупненный показатель среднего теплового потока, Вт, на горячее водоснабжение на одного человека. Принимается в зависимости от среднесуточной за отопит. период нормы расхода воды при температуре 60 0 С

на одного человека g,л/сут;

По формуле (4) найдём Фср г.в для жилых зданий:

qг.в =320 Вт для g= 85л/сут (рекомендация на стр.124/2/)

Вт.

По формуле (4) найдём Фср г.в для школ:

qг.в =146 Вт для g= 40л/сут (рекомендация на стр.124/2/)

Вт

Тепловая мощность на горячее водоснабжение клуба:

При среднем за отопительный период норме расхода, воды при температуре 60 0 С на горячее водоснабжение одного душа в час g=110 л/час с горячим водоснабжением (рекомендация на стр.124/2/);

Фг.в =0,278×Vt ×ρв ×св ×(tг.в. -tх.в. ), (5)

где Vt – часовой расход горячей воды, м3 /ч;

rв – плотность воды (983 кг/м3 ), (124/1/);

Cв – удельная массовая теплоемкость воды, уравненная 4,19 кДж/(кг× К).

Для душевых помещений из расчета одновременной работы всех душевых сеток в течение 1 часа в сутки:

G=n×g×10-3 , (6)

где n– число душевых сеток;

g– расход воды на 1 душевую сетку, л/сут.

Фг.в. =0,278×10×110×0,001×983×4,19×(65-5)=75571,2 Вт.

Тепловая мощность на горячее водоснабжение бани.

При среднем за отопительный период норме расхода воды при температуре 600 С на горячее водоснабжение одного посетителя g=120 л/сутки с горячим водоснабжением (рекомендация на стр.124/2/);

Для бань и предприятий общественного питания:

G=m×g×10-3 (7)

m- число посетителей равное числу мест в раздевальной;

m=50

По формуле (5) найдем Фср г.в :

Фср г.в. = 0,278×50×120×0,001×983×4,19×(65-5)= 412206,5 Вт.

Максимальный поток теплоты (в Вт), расходуемый на горячее водоснабжение жилых и общественных зданий

(8)

Фг.в. max =(2…2,4)×(672000+27740+75571,2 +412206,5)= 2612538,9 Вт.

В животноводческих помещениях максимальный поток теплоты (Вт), расходуемый на горячее водоснабжение (tг =40…60 0 С), для санитарно-гигиенических нужд.

(9)

где b - коэффициент неравномерности потребления горячей воды в течение суток; b= 2,5;

- массовая теплоемкость воды, равная 4,19 кДж/кг, 0 С

m- число животных данного вида в помещении;

g - норма среднесуточного расхода горячей воды на одно животное, кг (принимают для коров молочных пород 15 кг.)

Фг.в. = Вт

Максимальный поток на горячее водоснабжение ремонтных мастерских:

(10)

G- расход горячей воды м3

-плотность воды

-расчетная температура холодной воды принимаемая зимой -5 0 С

- расчетная температура горячей воды равная 60 0 С

Вт

Поток теплоты, Вт, расходуемый на горячее водоснабжение в летний период по отношению к отопительному снижается и определяется по следующим формулам:


для жилых и общественных зданий:

= 0,65 Фг.в. (11)

=0,65×2612538,9 =1698150,3Вт

для производственных зданий:

. = 0,82 Фг.в. (12)

=0,82×(6726,8+36903,9)=35777,2 Вт.

2.2.2 Тепловая мощность на технологические нужды.

Фт.н = 0,278×y×D× (h-p×hвоз ),

Тепловую мощность системы теплоснабжения, Вт, на технологические нужды определяем по формуле:

где y- коэффициент спроса на теплоту, равный 0,6...0,7;

D - расход теплоносителя, кг/ч;

р - коэффициент возврата конденсатора или обратной воды, принимаемый равным 0,7;

h и hвоз. - энтальпия теплоносителя и возвращаемого конденсатора или обратной воды, кДж/кг.

hвоз. =cB ×tK (13)

где: tK - температура конденсата, принимаем равной температуре в обратном трубопроводе 70 0 С;

сВ - теплоёмкость воды, сВ =4,19 кДж/(кг×К);

hвоз. =4,19×70=293,3 кДж/кг.

Тепловая мощность на технологические нужды ремонтной мастерской:

Энтальпия пара при р=0,2 МПа и при степени сухости пара 0,95 (по h,s - диаграмме)

h=2600 кДж/кг;

По формуле (12) найдём Фт.н.рм :

Фт.н.рм =0,278×0,65×540×(2600-0,7×293,3)=161828,4 Вт.

Тепловая мощность на технологические нужды гаража

Расход смешанной воды для автогаражей:

где n - число автомобилей, подвергающихся мойке в течении суток;

g - среднегодовой расход воды на мойку одного автомобиля, кг/сут.

Для легковых автомобилей g = 160 кг/сут, для грузовых - g = 230 кг/сут.

Dсм.л =4×160/24=26,67 кг/ч.

Dсм.г. =20×230/24=191,67кг/ч.

По формуле (12) определяем Фт.н.г :

Фт.н.г. =0,278×0,65×(26,67 +191,67)×( 2800-0,7×293,3)=150410,4 Вт.

Фт.н = Фт.н.г + Фт.н.рм =150410,4+161828,4=312238,8 Вт

(14) ()

Расчетная суммарная мощность котельной:

Расчётную тепловую нагрузку на котельную, Вт, подсчитывают отдельно для зимнего и летнего периода годов по расчётным расходам тепловой мощности каждым объектом, включенным в систему централизованного теплоснабжения: для зимнего периода:

Фр зим = 1,2×(∑ФОТ +∑Фвен +∑Фг.в. max +∑Фт.н. ), (15)

для летнего периода

Фр лет =1,2×(Фг.в.лет max +∑Фт.н ), (16)

где: ∑Фот ,∑Фвен ,∑Фг.в. max +∑Фт.н -максимальные потоки теплоты на отопление, вентиляцию, горячего водоснабжение и технологические нужды, (в Вт);

1,2 - коэффициент запаса, учитывающий расход теплоты на собственные нужды котельной, теплопотери в тепловых сетях;

ζ - коэффициент, учитывающий снижение расхода теплоты на горячее водоснабжение в летний период по отношению к зимнему (ζ=0,82 для производственных зданий и ζ=0,65 для жилых и общественных зданий).

Вт.

Вт.

3. Выбор теплоносителя

Согласно СНиП 2.04.07-86 "Тепловые сети" при теплоснабжении для отопления, вентиляции, горячего водоснабжения, и если возможно, для технологических нужд в качестве теплоносителя используется вода.

Температура воды в падающей магистрали принимается равной 150 0 С, в обратном трубопроводе - 70 0 С. Если расчетная тепловая нагрузка Фр<5,8 МВт допускается применение в падающий магистрали воды с температурой 95... 1100 С в соответствии с расчетной температурой в местных системах отопления.

Если для технологических нужд необходим пар, то в производственных зданиях и сооружениях при соответствующем технико-экономическом обосновании его можно использовать в качестве единого теплоносителя. В отопительно-производственных котельных допускается применение двух теплоносителей: воды и пара.

Подбор котлов

Фустр = Вт

Учитывая величину Фуст и необходимость в технологическом паре, выбираем для котельной котлы ДКВР. Зная что тепловая мощность котла ДКВР-2,5-13 при работе на угле состовляет 1,75 МВт(см. таблица 9 /2/), принимаем котельную с четырьмя котлами ДКВР-2,5-13 с общей тепловой мощностью 1,75×4=7 МВт

Так как в летний период максимальная тепловая нагрузка, равна Вт

Что как раз соответствует тепловой мощности одного котла ДКВР-2,5-13, работающего с допустимой перегрузкой до 25

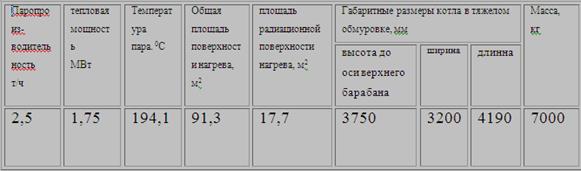

Характеристики котла ДКВР-2,5-13:

5. Годовой расход топлива

Годовой расход тепла на отопление:

; (17)

Где - суммарный максимальный расход тепла на отопление,Вт

tв - средняя расчетная по всем потребителям температура внутреннего воздуха (16…180 С);

tн - расчетная отопительная температура наружного воздуха, 0 С;

tо.п - средняя температура наружного воздуха за отопительный период, сут.

nот - продолжительность отопительного периода, сут.

Годовой расход тепла на вентиляцию:

(18)

tн.в - расчетная зимняя вентиляционная температура

zв -усредненное за отопительный период среднесуточное число работы системы вентиляции; при отсутствии данных принимают zв =16ч.

Годовой расход тепла на горячее водоснабжение:

(19)


-коэффициент, учитывающий снижение часового расхода воды на горячее водоснабжение в летний период по отношению к зимнему. Для жилых и общественных зданий =0,65, для производственных =0,82;350- число суток

в году работы системы горячего водоснабжения.

Годовой расход тепла на технологические нужды:

(20)

Общий годовой расход тепла:

Годовой расход топлива подсчитываем по формуле:

(21)

-низшая теплота сгорания рабочего топлива(кДж/кг- для твердого и жидкого топлива кДж/м3 - для газообразного топлива )

Для каменного угля ;

- средний КПД котельной(при работе на твердом топливе =0,6,на жидком и газообразном- =0,8);

6 Регулирование отпуска теплоты котельной

В системах теплоснабжения сельскохозяйственных объектов основной является тепловая нагрузка систем отопления. Поэтому при применении водяных тепловых сетей применяют качественное регулирование подачи теплоты на основании температурных графиков, с помощью которых определяют зависимость температуры воды в трубопроводах тепловых сетей от температуры наружного воздуха при постоянном расходе.

При наличии систем горячего водоснабжения температур воды в подающем трубопроводе открытых систем теплоснабжения принимают не ниже 60 0 С, закрытых - не ниже 70 0 С. Поэтому температурный график для падающий линии имеет точку излома С, левее которой tп =const.

Минимальная температура обработанной воды определяется, если через точку С провести вертикальную линию до пересечение с графиком обратной воды. Масштаб построения mt =0,23 0 С/мм.


7. Подбор питательных устройств и сетевых насосов

Для паровых котлов с избыточным давлением пара свыше 68,7 кПа устанавливают конденсатные и питательные баки. Конденсат конденсатными насосами перекачивается из конденсатных в питательные баки, расположенные на высоте 3...5 м от чистого пола. В эти баки подается также химически может выполнить резервуар термического деаэратора, объем которого должен быть равен 2/3× Vп.б

Вместимость питательных баков (м3 ) из расчета часового запаса воды

Vп..б. = , (22)

- расход питательной воды при расчетной нагрузке котельной, кг/ч.

Вместимость конденсатных баков:

Vк.б. = , (23)

где - коэффициент возвращаемого конденсата, =0,7 (стр.131/1/);

- расход питательной воды при расчетной нагрузке котельной, кг/ч.

Расход питательной воды найдем по формуле:

(24)

D- расчетная паропроизводительность всех котлов, кг/ч;

П- продувка котлов, %(при питании котлов химически очищенных водой П=0,5…3,0%);

Вместимость питательных баков:

Вместимость конденсатных баков:

Vк.б. = ,

Подача конденсатного насоса (м3 /ч) должна быть равна часовому объему конденсата Vк.б а напор создаваемый насосом принимают 150…200кПа.

Выбираю центробежный насос 1,5К-6 (приложение 21/1/): подача 6 м3 /ч; развиваемое давление 199 кПа; КПД=50%.

Для принудительной циркуляции воды в тепловых сетях устанавливают два сетевых насоса с электроприводом (один из них резервный). Производительность насоса, м3 /ч, равная часовому расходу сетевой воды в подающей магистрали:

(25)

где - расчетная тепловая нагрузка, покрываемая водой, (в Вт);

- плотность обратной воды, кг/м3 , =977,8 кг/м3 (132/1/),

и - расчетный температуры прямой и обратной воды, °С.

Тепловая нагрузка , покрываемая паром, Вт

Вт

- тепловая мощность, потребляемая котельной на собственные нужды(подогрев и диарация воды, отопление вспомогательных помещений и др.)


(26)

Вт

Ориентировочно принимаем напор развиваемый сетевым насосом:

;

Выбираем два центробежных насоса 4КМ-12 (приложение 21/1/): подача 65 м3 /ч; развиваемое давление 370 кПа; КПД=75%.

Подпиточные насосы компенсируют разбор воды из открытых тепловых сетей на горячее водоснабжение и технологические нужды, а также восполняют утечки сетевой воды, состовляющие 1…2% ее часового расхода.

Количество подпиточных насосов должно быть не менее двух. Устанавливают подпиточные насосы перед сетевыми насосами во всасывающую линию для обеспечения давления в обратной магистрали.

Подача подпиточного насоса(м /ч)

(27)

- расчетная тепловая нагрузка горячего водоснабжения, Вт

- часть расчетной технологической нагрузки, покрываемой теплоносителем, Вт

и - расчетные температуры горячей и холодной воды, 0 С

- плотность подпиточной воды, можно принять равной кг/м3 ,

Ориентировочно принимаем напор развиваемый подпиточными насосами:

Выбираем насос 3КМ-6 (приложение 21/1/): подача 45 м3 /ч; развиваемое давление 358 кПа; КПД=70%. Устанавливают подпиточные насосы перед сетевыми насосами во всасывающую линию для обеспечения давления в обратной магистрали

Мощность, кВт, на привод центробежного насоса с электродвигателем,

N = (28)

где Vt - производительность насоса, м3 /ч; Рн - давление, создаваемое насосом, кПа; - к.п.д. насоса.

Для насоса 1,5К-6:

N= кВт,

Для насоса 4КМ-12:

N= кВт,

Для насоса 3КМ-6:

N=кВт

Расчет водоподготовки

В производственно- отопительных котельных получила распространение докотловая обработка воды в натрий-катионитовых фильтрах с целью ее умягчения. Объем катионита (м3 ), требующийся для фильтров,


; (29)

-расчетный расход исходной вод, м3

- период между регенерациями катионита(принимаем равной 8…24ч)

- общая жескость исходной воды, мг∙экв/ м3 (рекомендация на стр. 133/1/)

- обменная способность катионита, г∙ экв/ м3 (для сульфоугля Е=280…300, г∙ экв/ м3 );

(30)

-расход исходной воды, м3 /ч(для паровой котельной )

Расчетная площадь поперечного сечения одного фильтра:

(31)

h- высота загрузки катиона в фильтре, равная 2…3м

n- число рабочих фильтров(1…3)

По таблице 4.3 стр.134/1/подбираем фильтры с площадью поперечного сечения с запасом в сторону увеличенияА=0,39 м2

Далее определяем фактический межрегенерационный период (ч) и число регенераций каждого фильтра в сутки:

Число регенераций в сутки по всем фильтрам:

Для регенерации натрий- катионитовых фильтров используют раствор поваренной соли NaCl(6…8%).

Расход соли (кг) на одну регенерацию фильтра:

(32)

а- уднельный расход поваренной соли равный 200г/(г∙экв.).

Суточный расход соли по всем фильтрам:

8. Расчет тепловой схемы паровой котельной

Один из возможных вариантов принципиальной тепловой схемы котельной, работающей на открытые тепловые сети, представлен на рис. 4.

Вырабатываемый в котле К пар используется для подогрева сетевой воды в подогревателе ПС (Дпс ). Конденсат этого пара через охладитель конденсата ОК подается в деаэратор питательной воды ДР 1. В этот же деаэратор поступает конденсат греющего пара подогревателя сырой воды ПСВ и подогревателя химочищенной воды ПХВ, а также добавка химочищенной воды mхов и отсепарировавшийся пар из расширителя непрерывной продувки СНП. Небольшой расход пара необходимый для подогрева этих потоков до 102...104 °С, подается в деаэратор Др1 через редукционную установку РУ. Подпитка тепловой сети осуществляется деаэрированной водой, подаваемой насосом сырой воды НСВ через ПСВ, химводочистку ХВО, охладитель деаэрированной воды ОДВ в деаэратор ДР2 и оттуда подпиточным насосом НПод подпиточным насосом в обратную магистраль перед сетевым насосом НС. Некоторое количество редуцированного пара используется на нагрев подпиточной воды в деаэраторе ДР2 (), на технологические нужды (Dт ), на паровое отопление ( )и на собственные нужды (Dсн ).

В задачу расчета тепловой схемы паровой котельной входит определение расходов, температур и давлений теплоносителей (пара и воды) по их потокам в пределах установки, а также суммарной паропроизводительности котельной.

Do = Dт + Dсн + + + Dпсв + Dпхв + Dсп . (33)


Расход пара на технологические нужды:

Dт = (34)

где - тепловая мощность, отпускаемая технологическим потребителям, кВт;

- энтальпия пара, кДж/кг (определяется по давлению и по температуре для перегретого пара или же по давлению (температуре) насыщения и по степени сухости пара).

Dт =

Расход пара на отопление производственных помещений, если отопление паровое:

(35)

где - тепловая мощность, идущая на отопление производственных помещений, кВт;

- тепловая мощность, идущая на вентиляцию производственных помещений, кВт;

- энтальпия возвращаемого конденсата (= 4,19×tк , где tк =70 °С).

Расход пара на собственные нужды принимается

Dсн =0,050× Dот п

(36)

Расход пара на деаэрацию потока подпиточной воды определяется из уравнения теплового баланса деаэратора ДР2:

(mпод. - )×с×+×ho = mпод. ×c×tд , (25)

где - температура воды на входе в деаэратор ДР2, (=80...85 °С);

tд - температура деаэрированной воды, равная температуре насыщенного пара в деаэраторе при рд =0,12 МПа, определяем tд =105 0 С;

ho - энтальпия пара, вырабатываемого котлом, кДж/кг, при р=0,2 МПа h0 =2600 кДж/кг (по h, d- диаграмме).

= (26)

Определяем тепловую мощность, передаваемой по тепловой сети:

Фсет =∑Фк р -∑Фс.н. , (27)

где: ∑ Фк р - расчетная тепловая мощность котельной, (Вт);

∑Фс.н - тепловая мощность, потребляемая на собственные нужды, Вт. Предварительно принимается до 3% от общей тепловой мощности котельной установки.

Фс.н. =0,03×Фк р =0,03×6478149,8=194344,5 Вт;

Фсет =6478149,8-194344,5 =6283805,3 Вт.

Расход воды в подающей сети:

, (28)


где: tп - температура прямой сетевой воды на выходе из котла, °С;

t0 - температура обратной сетевой воды на входе в котел, 0 С;

Температуры tп и t0 определяем по температурному графику (лист А1).

mп =6283805,3 /4,19×(150-70)=18,74 кг/с.

Расход подпиточной воды при закрытом режиме тепловой сети:

mпод =(0,01...0,03)×mп (29)

mпод =(0,01 ...0,03)×18,74 =0,1874...0,5622 кг/с, принимаем mпод =0,3 кг/с.

Расход воды в обратной тепловой сети:

mо = mп - mпод , (30)

mо =18,74-0,3=18,44 кг/с.

По формуле (26) определяем :

Расход пара для подогрева сырой воды Dпсв. до температуры 25...30 °С перед химводочисткой определяется из уравнения теплового баланса ПСВ:

Dпсв. = (31)

где tх - температура исходной воды (зимой 5 °С, летом 15 °С);

hк - энтальпия конденсата при рк =0,12 МПа, hк =tд ×с=105×4,19=439,95 кДж/кг;

hп - к.п.д. подогревателя (0,95...0,98).

Dп.с.в. =0,3×4,19×(30-5)/(2600-439,95)×0,96=0,015 кг/с.

Температура подпиточной воды определяется из уравнения теплового баланса охладителя деаэрированной воды ОДВ:

mпод. ×с ×(tд - tпод. ) ×hп = (mпод. - ) × ( - tг ) ×с, 2.50

Отсюда:

tпод. =, 2.51

0 С

Температуру сетевой воды перед сетевыми насосами tсм определяем из уравнения теплового баланса точки смешения подпиточной и сетевой воды:

mпод. ×с × tпод. + mо ×с × tо = mп ×с × tсм , (34) 2.52

Преобразуя формулу (34) получим:

tсм = (35)

(32)

(33)

tсм =(0,3×49,8+18,44×70)/18,74=69,68 0 С.

Расход пара на сетевые подогреватели Dс.п. определяется из уравнения теплового баланса вместе с охладителями конденсата ОК:

Dсп. × (ho - ) ×hп = mп. ×с ×(tп - tсм ), (36)

где - энтальпия конденсата после охладителей ОК,

= tох ×с=30×4,19=125,7 кДж/кг.

Давление греющего пара принимается в ПС исходя из того, что температура насыщения его на 10...15 °С выше, чем tп .

Из уравнения (36) находим:

Dс.п. = (37)

Расход химочищенной воды на подпитку тепловой схемы котельной, mх.в.о рассчитывается на компенсацию потерь пара и воды в схеме котельной:


mх.в.о = Dсн. +(1-mв ) × Dт + Dпр + Dсеп , (38)

где mв - коэффициент возврата конденсата, отдаваемого потребителям технологического пара (mв =0,5...0,7), если же технологические процессы потребляют пар без возврата конденсата, например, кормоцех, то mв =0;

Dпр - расход воды на продувку котла, Dпр = (0,03...0,05) × Dс.п. , кг/с;

Dсеп - количество пара, отсепарированного в расширителе СНП непрерывной продувки, направляемый в деаэратор ДР 1,

Dсеп = (0,2...0,3) × Dпр .

Dпр. =0,04×2,66=0,11 кг/с;

Dсеп. =0,25×0,11=0,028 кг/с;

По формуле (38) определяем mх.в.о :

mх.в.о =0,0078 +(1-0,6)×0,062+0,11+0,028=0,17 кг/с.

Расход греющего пара на деаэратор питательной воды определяется из уравнения теплового баланса деаэратора:

×ho +mхов ×с×+Dпс × +(Dпсв +Dпхв+×+Dт ×mв с×= mп.в ×с×tд , (39)

где - температура возвращенного конденсата технологического пара (= 40...70 °С);

mп.в - расход питательной воды в котле, рассчитанный на выработку пара Dок с учетом продувки котла:

mп.в = Dсп + Dпр , (40)

mп.в =2,66+0,11=2,77 кг/с.

- энтальпия конденсата после отопительных приборов


= 4,19× tк , (41)

( tк можно принять равной 70 °С),

= 4,19×70=293,3 кДж/кг,

После преобразования уравнения (38) находим:

= (42)

Определяем паропроизводительность котельной из уравнения (21): Do = Dт + Dсн + + + Dпсв + Dпхв + Dсп .

Do = 0,062+0,156+0,0078+0,011+0,29+0,015 +0+2,66=2,97 кг/с.

N=

9. Технико-экономические показатели производства тепловой энергии

Работа котельной оценивается ее технико-экономическими показателями.

1. Часовой расход топлива (кг/ч):

(43)

q- удельная теплота сгорания топлива, по заданию для каменного угля:=21000 кДж/кг;

- к.п.д. котельного агрегата, — при работе на твердом топливе (приложение 14/1/);

2. Часовой расход условного топлива (кг/ч):

(44)

3. Годовой расход топлива (т или тыс. м3 ):

, (45)

где Qгод — годовой расход теплоты, ГДж/год.

т.

4. Годовой расход условного топлива (т или тыс. м3 ):

(46)

т.

5. Удельный расход топлива (т/ГДж или тыс. м3 /ГДж):

т/ГДж. (46)

6. Удельный расход условного топлива (т/ГДж или тыс. м3 /ГДж):

т/ГДж.

7. Коэффициент использования установленной мощности котельной:

, (47)

где Фуст — суммарная тепловая мощность котлов, установленных в котельной, МВт;

8760 — число часов в году.

Библиографический список

1) А.А.Захаров "Практикум по применению и теплоснабжению в с/х" - М.: Колос, 1995.- 176с.:ил.

2) А.А. Захаров "Применение тепла в с/х" - 2-е изд., перераб. и доп. –М.: Колос, 1980.- 311с.

3) Д.Х. Мигранов "Методические указания к выполнению расчетно-графических работ" - Уфа: БГАУ, 2003.

4) Драганов Б.Х. и др. "Теплотехника и применение теплоты в сельском хозяйстве".- М.: Агропромиздат, 1990.- 463с.: ил.
