Оптика человека

Как мы видим

Органом зрения человека являются глаза, которые во многих отношениях представляют со­бой весьма совершенную оптическую систему.

Рис.6. Строение человеческого глаза

В целом глаз человека — это шарообразное тело диаметром око­ло 2,5 см, которое называют глазным яблоком (рис.5). Непрозрачную и прочную внешнюю оболочку глаза называют склерой, а ее прозрачную и более выпуклую переднюю часть — роговицей. С внутренней стороны склера покрыта сосудистойоболочкой, состоящей из кровеносных сосудов, питающих глаз. Против ро­говицы сосудистая оболоч­ка переходит в радуж­ную оболочку, неодинаково окрашенную у различных людей, которая отделена от роговицы каме­рой с прозрачной водяни­стой массой.

В радужной оболочке имеется круглое отверстие, называемое зрачком, диаметр которого может из­меняться. Таким образом, радужная оболочка играет роль диафрагмы, регулирующей доступ света в глаз. При ярком освещении зрачок уменьшается, а при сла­бом освещении — увеличивается. Внутри глазного яблока за ра­дужной оболочкой расположен хрусталик, который представ­ляет собой двояковыпуклую линзу из прозрачного вещества с показателем преломления около 1,4. Хрусталик окаймляет кольце­вая мышца, которая может изменять кривизну его поверхностей, а значит, и его оптическую силу.

Сосудистая оболочка с внутренней стороны глаза покрыта разветвлениями светочувствительного нерва, особенно густыми напротив зрачка. Эти разветвления образуют сетчатую оболочку, на которой получается действительное изображение предметов, создаваемое оптической системой глаза. Пространство между сетчаткой и хрусталиком заполнено прозрачным стекловидным телом, имеющим студенистое строение. Изображение предметов на сетчатке глаза получается перевернутое. Однако деятельность мозга, получающего сигналы от светочувствительного нерва, позволяет нам видеть все предметы в натуральных положениях.

Когда кольцевая мышца глаза расслаблена, то изображение далеких предметов получается на сетчатке. Вообще устройство глаза таково, что человек может видеть без напряжения предметы, расположенные не ближе 6 метра от глаза. Изображение более близких предметов в этом случае получается за сетчаткой глаза. Для получения отчетливого изображения такого предмета кольцевая мышца сжимает хрусталик всё сильнее до тех пор, пока изображение предмета не окажется на сетчатке, а затем удерживает хрусталик в сжатом состоянии.

Таким образом, «наводка на фокус» глаза человека осуществляется изменением оптической силы хрусталика с помощью кольцевой мышцы. Способность оптической системы глаза создавать отчетливые изображения предметов, находящих на различных расстояниях от него, называют аккомодацией (от латинского «аккомодацио» – приспособление). При рассматривании очень далёких предметов в глаз попадают параллельные лучи. В этом случае говорят, что глаз аккомодирован на бесконечность.

Аккомодация глаза не бесконечна. С помощью кольцевой мышцы оптическая сила глаза может увеличиваться не больше чем на 12 диоптрий. При долгом рассматривании близких предметов глаз устает, а кольцевая мышца начинает расслабляться и изображение предмета расплывается.

Глаза человека позволяют хорошо видеть предметы не только при дневном освещении. Способность глаза приспосабливаться к различной степени раздражения окончаний светочувствительного нерва на сетчатке глаза, т.е. к различной степени яркости наблюдаемых объектов называют адаптацией.

Сведение зрительных осей глаз на определенной точке называется конвергенцией. Когда предметы расположены на значительном расстоянии от человека, то при пере воде глаз с одного предмета на другой между осями глаз практически не изменяется, и человек теряет способность правильно определять положение предмета. Когда предметы находятся очень далеко, то оси глаз располагаются параллельно, и человек не может даже определить, движется предмет или нет, на который он смотрит. Некоторую роль в определении положения тел играет и усилие кольцевой мышцы, которая сжимает хрусталик при рассматривании предметов, расположенных недалеко от человека.

Дефекты зрения

Близорукость.

В том случае, если расстояние между сетчатой оболочкой и хрусталиком ненормально велико или хрусталик настолько закруглён и толст, что его фокусное расстояние ненормально мало, изображение удалённого предмета попадает перед сетчатой оболочкой (рис. 4). Этот дефект глаза очень распространён и называется близорукостью или миопией. Близорукость – это такой дефект глаза, который чрезвычайно распространён среди школьников и студентов. Согласно данным специалистов каждые 3 новорождённых из 100 обладают этим дефектом; в начальной школе число близоруких составляет примерно 10 из 100; в средней школе число близоруких достигает 24%, а в колледже – 31%. Среди диких племён, живущих и работающих большей частью на открытом воздухе, близорукость почти неизвестна. Точно также среди фермеров и лиц, работающих на открытом воздухе, очень малое количество страдает от близорукости, если только они не приобрели её в школе или при работе с близкими объектами.

Причиной близорукости в большинстве случаев является, по-видимому, то, что в детстве глаз легко деформируется. При работе с близкими предметами глазное яблоко “привыкает” удлиняться на столько, что хрусталик уже теряет способность сплющиваться для фокусирования изображения удалённого предмета на сетчатой оболочке без избыточного напряжения. Сравните длину близорукого глаза на рис. 4 с длиной дальнозоркого на рис. 5.

Испытание на близорукость .

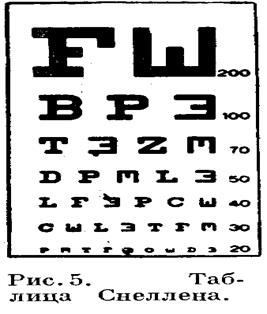

Один из видов проверки на миопию делается при помощи таблицы Снеллена. Таблица Снеллена в уменьшенном виде изображена на рис. 5. При нормальном зрении можно читать седьмую строчку хорошо освещённой таблицы стандартных размеров каждым глазом в отдельности с расстоянием в 50 см. Неспособность сделать это не обязательно свидетельствует о близорукости, так как эта непосредственность может быть вызвана другой причиной. Но если отрицательная (рассеивающая) сферическая линза улучшает видимость (при этом нужно начать с линзы малой оптической силы и постепенно увеличивать силу линзы), то можно предположить наличие близорукости.

Близорукость можно исправить, но не вылечить, при помощи очков. В этом случае применяются рассеивающие сферические линзы (рис. 4.с). Эта линза рассеивает параллельные световые волновые лучи, исходящие от удалённых предметов в достаточной степени для того, чтобы изображение попало на сетчатую оболочку дальше того места, где оно находилось бы без применения очков.

Гиперопия, или дальнозоркость .

Если расстояние между сетчатой оболочкой и хрусталиком ненормально мало или если хрусталик ненормально тонок и сплющен, так что фокусное расстояние его ненормально велико, то изображение близких предметов оказывается за сетчатой оболочкой (рис.6). Следовательно, близкие предметы не могут быть видимы без напряжения глаза.

Если вы только дальнозорки и не имеете никаких других недостатков зрения, то вы легко прочтёте 9-ю строчку таблицы Снеллена, но ваша ближняя точка может оказаться дальше своего нормального положения.

Для исправления гиперопии следует уменьшать расстояние изображения для близких предметов. Это требует применения собирательной (положительной) линзы соответствующей оптической силы

Астигматизм.

Обычно поверхность роговой оболочки – несколько выступающей передней части глазного яблока – и поверхность хрусталика являются частями почти идеальной сфер. Однако нередко кривизна одной или обеих этих поверхностей оказывается большей в одной плоскости, чем в какой – либо другой. Этот дефект, в результате которого получается нечёткое зрение, называется астигматизмом.

Астигматизм может причинить головные боли и создавать расплывчатость, в особенности, если читать длительное время подряд. Астигматизм исправляется цилиндрической линзой вместо сферической. Отметьте, в частности, что направление кривизны линзы очков должно совпадать с соответствующей кривизной глазного хрусталика. Следовательно, если астигматическая линза меняет своё положение относительно глаза, необходимо принять меры, чтобы вернуть её на место, так как совершенно необходимо, чтобы соответствующие кривизны совпадали.

Оптические приборы, вооружающие глаз

Очки

Кто изобрел увеличительное стекло?

Если оставить в стороне отрывочные данные, которые восходят еще к античным временам, то увеличительные стекла стали объектом научного рассмотрения уже в эпоху раннего средневековья. Еще Альхазен исследовал увеличение, создаваемое стеклянной сферой, рассматривая его как оптическую иллюзию. Позже появились очки, которые не могли быть результатом теоретического рассмотрения, ибо нельзя себе представить, чтобы при средневековой теории зрения можно было даже прийти к мысли о возможности исправления его дефектов. Открытие это было, вероятно, случайным, и вполне вероятно допустить, что его автором является кто-то из изготовителей стекла.

То, что это открытие было сделано ремесленниками, подтверждается и народным происхождением слова "lente" (линза) от слова "lenticchia" (чечевица), которое ученые XVI века решили несколько облагородить, латинизировав его.

Впервые линзы для целей науки применил Бэкон. Известно, что он использовал их во многих опытах и даже поднес одну папе Клименту IV, прося его попробовать применить ее. Бэкон избегает специального названия и говорит о «приспособлении». Даже в XVI веке Иероним Кардан, всегда туманно изъясняющийся латинист, называет линзы "orbem e vitro" – выражение, которое его французский переводчик то ли не понял, то ли не смог правильно выразить по-французски и прямо перевел "rotondite faite du verre" (округлость, сделанная из стекла).

В течение трех веков после Бэкона в трудах ученых нельзя было отыскать упоминания об «очках для старых», как назывались двояковыпуклые стекла, или «очках для молодых» – двояковогнутых стеклах для коррекции близорукости.

Двояковогнутые стекла появились, очевидно, позже двояковыпуклых и тоже, видимо, случайно были изобретены мастерами-стекольщиками или явились результатом элементарного рассуждения: если выпуклые стекла помогают зрению стариков, то вогнутые должны, наоборот, помогать зрению молодых. К середине XIV века очки уже получили достаточно широкое распространение – на фреске 1352 г. изображен монах в очках.

В 1743 г. французский естествоиспытатель Бюффон Жорж Луи Леклерк предложил окклюзию (лат. occlusio – запирание, скрывание) здорового глаза с целью исправления косоглазия и восстановления остроты зрения больного глаза. Этим методом пользуются и сейчас.

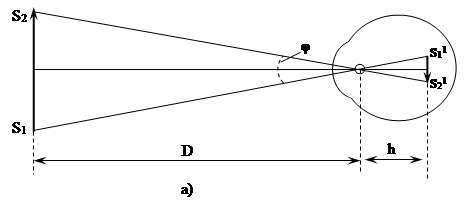

Хотя глаз и не представляет собой тонкую линзу, в нем можно все же найти точку, через которую лучи проходят практически без преломления, т.е. точку, играющую роль оптического центра. Оптический центр глаза находится внутри хрусталика вблизи задней поверхности его. Расстояние h от оптического центра до сетчатой оболочки, называемое глубиной глаза, составляет для нормального глаза 15 мм.

Зная положение оптического центра, можно легко построить изображение какого-либо предмета на сетчатой оболочке глаза. Изображение всегда действительное, уменьшенное и обратное. Угол φ, под которым виден предмет S₁ S₂ из оптического центра О, называется углом зрения.

Сетчатая оболочка имеет сложное строение и состоит из отдельных светочувствительных элементов. Поэтому две точки объекта, расположенные настолько близко друг к другу, что их изображение на сетчатке попадают в один и тот же элемент, воспринимаются глазом, как одна точка. Минимальный угол зрения, под которым две светящихся точки или две черные точки на белом фоне воспринимаются глазом ещё раздельно , составляет приблизительно одну минуту. Глаз плохо распознает детали предмета, которые он видит под углом менее 1". Это угол, под которым виден отрезок, длина которого 1 см на расстоянии 34 см от глаза. При плохом освещении (в сумерках) минимальный угол разрешения повышается и может дойти до 1º.

Приближая предмет к глазу, мы увеличиваем угол зрения и, следовательно, получаем

возможность лучше различать мелкие детали. Однако очень близко к глазу приблизить мы не можем, так как способность глаза к аккомодации ограничена. Для нормального глаза наиболее благоприятным для рассматривания предмета оказывается расстояние около 25 см, при котором глаз достаточно хорошо различает детали без чрезмерного утомления. Это расстояние называется расстоянием наилучшего зрения. Для близорукого глаза это расстояние несколько меньше, поэтому близорукие люди, помещая рассматриваемый предмет ближе к глазу, чем люди с нормальным зрением или дальнозоркие, видят его под большим углом зрения и могут лучше различать мелкие детали.

Значительное увеличение угла зрения достигается с помощью оптических приборов. По своему назначению оптические приборы, вооружающие глаз, можно разбить на следующие большие группы.

1. Приборы, служащие для рассматривания очень мелких предметов (лупа, микроскоп). Эти приборы как бы «увеличивают» рассматриваемые предметы.

2. Приборы, предназначенные для рассматривания удаленных объектов (зрительная труба, бинокль, телескоп и т.п.). Эти приборы как бы «приближают» рассматриваемые предметы.

Благодаря увеличению угла зрения при использовании оптического прибора размер изображения предмета на сетчатке увеличивается по сравнению с изображением в невооруженном глазе и, следовательно, возрастает способность распознавания деталей. Отношение длины b на сетчатке в случае вооруженного глаза b' к длине изображения для невооруженного глаза b (рис.11,б) называется увеличением оптического прибора.

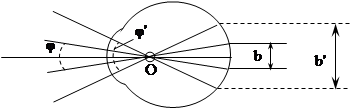

С помощью рис. 11,б легко видеть, что увеличение N равно также отношению угла зрения φ' при рассматривании предмета через инструмент к углу зрения φ для невооруженного глаза, ибо φ' и φ невелики.

Итак,

N = b' / b = φ' / φ ,

где N – увеличение предмета;

b' – длина изображения на сетчатке для вооруженного глаза;

b - длина изображения на сетчатке для невооруженного глаза;

φ' – угол зрения при рассматривании предмета через оптический инструмент;

φ – угол зрения при рассматривании предмета невооруженным глазом.

Лупа.

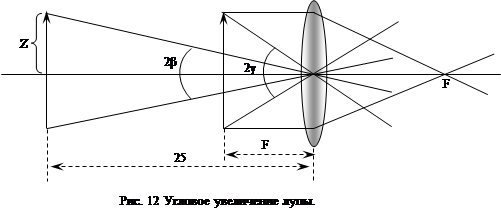

Одним из простейших оптических приборов является лупа – собирающая линза, предназначенная для рассматривания увеличенных изображений малых объектов. Линзу подносят к самому глазу, а предмет помещают между линзой и главным фокусом. Глаз увидит мнимое и увеличенное изображение предмета. Удобнее всего рассматривать предмет через лупу совершенно ненапряженным глазом , аккомодированным на бесконечность. Для этого предмет помещают в главной фокальной плоскости линзы так, что лучи, выходящие из каждой точки предмета, образуют за линзой параллельные пучки. На рис. 12 изображено два таких пучка, идущих от краев предмета. Попадая в аккомодированный на бесконечность глаз, пучки параллельных лучей фокусируются на ретине и дают здесь отчетливое изображение предмета.

,

где 2γ – угол зрения, при наблюдении через лупу;

2β - угол зрения, при наблюдении невооруженным глазом;

F – расстояние от предмета до лупы;

Z – половина длины рассматриваемого предмета.

Принимая во внимание, что через лупу рассматривают обычно мелкие детали и поэтому углы γ и β малы, можно тангенсы заменить углами. Таким образом, получится следующее выражение для увеличения лупы = = .

Следовательно, увеличение лупы пропорционально 1 / F , то есть её оптической силе.

Микроскоп.

Прибор, позволяющий получить большое увеличение при рассматривании малых предметов, называется микроскопом.

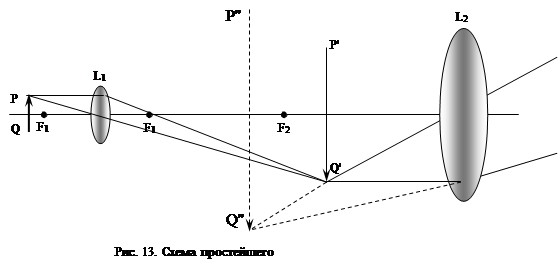

Простейший микроскоп состоит из двух собирающих линз. Очень короткофокусный объектив L₁ даёт сильно увеличенное действительное изображение предмета P'Q' (рис. 13), которое рассматривается окуляром, как лупой.

	P''Q'' PQ

Обозначим линейное увеличение, даваемое объективом, через n₁ , а окуляром через n₂ , это значит, что = n₁ и = n₂ ,

где P'Q' – увеличенное действительное изображение предмета;

PQ – размер предмета;

P''Q'' - увеличенное мнимое изображение предмета;

n₁ – линейное увеличение объектива;

n₂ – линейное увеличение окуляра.

Перемножив эти выражения, получим = n₁ n₂ ,

где PQ – размер предмета;

P''Q'' - увеличенное мнимое изображение предмета;

n₁ – линейное увеличение объектива;

n₂ – линейное увеличение окуляра.

Отсюда видно, что увеличение микроскопа равно произведению увеличений, даваемых объективом и окуляром в отдельности. Поэтому возможно построить инструменты, дающие очень большие увеличения – до 1000 и даже больше. В хороших микроскопах объектив и окуляр - сложные.

Окуляр обычно состоит из двух линз объектив же гораздо сложнее. Желание получить большие увеличения заставляют употреблять короткофокусные линзы с очень большой оптической силой. Рассматриваемый объект ставится очень близко от объектива и дает широкий пучок лучей, заполняющий всю поверхность первой линзы. Таким образом, создаются очень невыгодные условия для получения резкого изображения: толстые линзы и нецентральные лучи. Поэтому для исправления всевозможных недостатков приходится прибегать к комбинациям из многих линз различных сортов стекла.

В современных микроскопах теоретический предел уже почти достигнут. Видеть в микроскоп можно и очень малые объекты, но их изображения представляются в виде маленьких пятнышек, не имеющих никакого сходства с объектом.

При рассматривании таких маленьких частиц пользуются так называемым ультрамикроскопом, который представляет собой обычный микроскоп с конденсором, дающим возможность интенсивно освещать рассматриваемый объект сбоку, перпендикулярно оси микроскопа.

С помощью ультрамикроскопа удаётся обнаружить частицы, размер которых не превышает миллимикронов.

Телескоп (Зрительные трубы)

Простейшая зрительная труба состоит из двух собирающих линз. Одна линза, обращенная к рассматриваемому предмету, называется объективом, а другая, обращенная к глазу наблюдателя - окуляром.

Объектив L₁ дает действительное обратное и сильно уменьшенное изображение предмета P¹ Q¹ , лежащее около главного фокуса объектива. Окуляр помещают так, чтобы изображение предмета находилось в его главном фокусе. В этом положении окуляр играет роль лупы, при помощи которой рассматривается действительное изображение предмета.

Действие трубы, так же как и лупы, сводится к увеличению угла зрения. При помощи трубы обычно рассматривают предметы, находящиеся на расстояниях, во много раз превышающих её длину. Поэтому угол зрения, под которым предмет виден без трубы, можно принять угол 2β , образованный лучами, идущими от краев предмета через оптический центр объектива.

Изображение видно под углом 2γ и лежит почти в самом фокусе F объектива и в фокусе F₁ окуляра.

Рассматривая два прямоугольных треугольника с общим катетом Z' , можем написать:

,

где 2γ - угол, под которым видно изображение предмета;

2β - угол зрения, под которым виден предмет невооруженным глазом;

F - Фокус объектива;

F₁ - фокус окуляра;

Z' - половина длины рассматриваемого предмета.

Углы β и γ - не велики, поэтому можно с достаточным приближением заменить tgβ и tgγ углами и тогда увеличение трубы =,

где 2γ - угол, под которым видно изображение предмета;

2β - угол зрения, под которым виден предмет невооруженным глазом;

F - Фокус объектива;

F₁ - фокус окуляра.

Угловое увеличение трубы определяется отношением фокусного расстояния объектива к фокусному расстоянию окуляра. Чтобы получить большое увеличение , надо брать длиннофокусный объектив и короткофокусный окуляр.

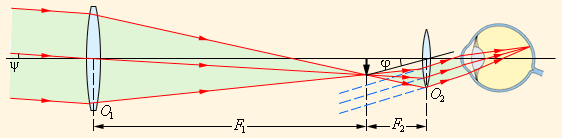

Рисунок 14

Телескопический ход лучей.

Светопроекционная техника

Проекционные устройства.

Для показа зрителям на экране увеличенного изображения рисунков, фотоснимков или чертежей применяют проекционный аппарат. Рисунок на стекле или на прозрачной пленке называют диапозитивом, а сам аппарат, предназначенный для показа таких рисунков, - диаскопом. Если аппарат предназначен для показа непрозрачных картин и чертежей, то его называют эпископом. Аппарат, предназначенный для обоих случаев называется эпидиаскопом.

Линзу, которая создает изображение находящегося перед ней предмета, называют объективом. Обычно объектив представляет собой оптическую систему, у которой устранены важнейшие недостатки, свойственные отдельным линзам. Чтобы изображение предмета на было хорошо видно зрителям, сам предмет должен быть ярко освещен.

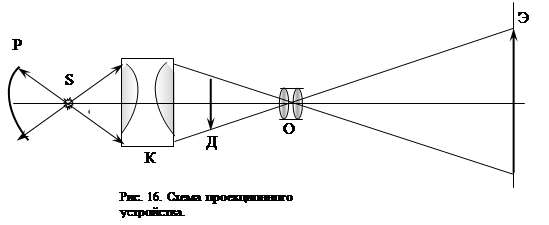

Схема устройства проекционного аппарата показана на рис.16.

Источник света S помещается в центре вогнутого зеркала (рефлектора) Р. свет идущий непосредственно от источника S и отраженный от рефлектора Р, попадает на конденсор К, который состоит из двух плосковыпуклых линз. Конденсор собирает эти световые лучи на

объективе О, который уже направляет их на экран Э, где получается изображение диапозитива Д. Сам диапозитив помещается между главным фокусом объектива и точкой, находящейся на расстоянии 2 F от объектива. Резкость изображения на экране достигается перемещением объектива, которое часто называется наводкой на фокус.

Спектральные аппараты.

Для наблюдения спектров пользуются спектроскопом.

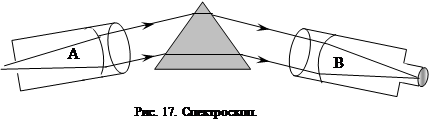

Наиболее распространенный призматический спектроскоп состоит из двух труб, между которыми помещают трехгранную призму (рис. 17).

В трубе А, называемой коллиматором имеется узкая щель, ширину которой можно регулировать поворотом винта. Перед щелью помещается источник света, спектр которого необходимо исследовать. Щель располагается в фокальной плоскости коллиматора, и поэтому световые лучи из коллиматора выходят в виде параллельного пучка. Пройдя через призму, световые лучи направляются в трубу В, через которую наблюдают спектр. Если спектроскоп предназначен для измерений, то на изображение спектра с помощью специального устройства накладывается изображение шкалы с делениями, что позволяет точно установить положение цветовых линий в спектре.

При исследовании спектра часто бывает целесообразней сфотографировать его, а затем изучать с помощью микроскопа.

Прибор для фотографирования спектров называется спектрографом.

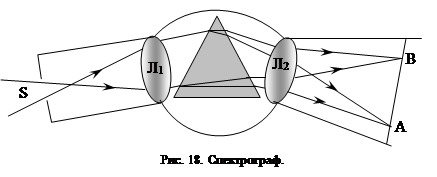

Схема спектрографа показана на рис. 18.

Спектр излучения с помощью линзы Л₂ фокусируется на матовое стекло АВ, которое при фотографировании заменяют фотопластинкой.

Фотоаппарат

Рис. 1. Схема зеркального фотоап­парата типа «Зенит»: 1 — съёмоч­ный объектив; 2 — подвижное зер­кало; з — кадровая рамка; 4 — фо­топлёнка; 5 — линза; б — пента-призма; 7 — окуляр; 8 — глаз фотографа*

Важнейшими частями всех аппаратов являются фотокамера, объектив, устройство для фокуси­ровки объектива, видоискатель, затвор в ленто­протяжный механизм. Более совершенные фотоап­параты оснащаются дополнительно экспонометрическим устройством или встроенным экспоно­метром, синхроконтактом, автоспуском и други­ми приспособлениями.

В зависимости от типа используемого фотома­териала все фотоаппараты подразделяют на плё­ночные и пластиночные.

В зависимости от системы видоискателя и спо­соба фокусировки фотоаппараты бывают дальномерные, зеркальные (одно и двухобъективные) и с простейшей фокусировкой по шкале расстоя­ний.

Фотокамера

Светонепроницаемая камера, ко­торая одновременно является корпусом фотоап­парата. Внутри фотокамеры монтируются основ­ные узлы и механизмы фотоаппарата, а снаружи расположены их органы управления. Фотокамера имеет гнездо для присоединения объектива. У со­временных малоформатных фотоаппаратов фото­камера имеет заднюю откидную крышку. В ниж­ней части фотокамеры сделано резьбовое гнездо для установки фотоаппарата на штатив.

Объектив

Является важнейшей частью фотоаппа­рата и служит для создания на светочувствитель­ном слое фотоплёнки (фотопластинки) оптического изображения фотографируемого предмета. Объек­тив состоит из трёх или более линз, закреплён­ных в одной металлической оправе. Для умень­шения световых потерь вследствие отражения лу­чен от поверхностей линз последние покрывают тонкими слоями различных веществ, уменьшаю­щих коэффициент отражения света, т. е. увели­чивающих прозрачность объектива (бывают однослойные покрытия, но чаще многослойна). Такие объективы называются просветлёнными.

Основными параметрами (характеристиками) объектива являются: фокусное расстояние, угловое поле изображения, относительное отверстие и раз­решающая сила.

Фокусное расстояние .

Фокусное расстояние (f ') определяет размер даваемого объективом изображения, т. е. его масштаб или линейное увеличение. Чем больше фокусное расстояние, тем больше масштаб полу­чаемого изображения при одном и том же расстоя­нии до фотографируемого предмета. Большинство фотообъективов имеет постоянное фокусное рас­стояние, величина которого указывается па их оправе. Некоторые фотоаппараты имеют объективы с переменным фокусным расстоянием, которое можно плавно изменять в определённых пределах. Фотообъективы, у которых фокусное расстояние примерно равно диагонали кадровой рамки фото­аппарата (1 k ), принято называть нормальными. Если f превышает 1 k , то такие объективы назы­ваются длиннофокусными; некоторые длиннофо­кусные объективы называют телеобъективами. Объективы, фокусное расстояние которых меньше lk , называются короткофокусными.

Угловое поле объектива в прост­ранстве изображений. Любой объек­тив образует оптическое изображение в пределах некоторого круглого по форме участка, называе­мого полем изображения. Качество изображения ухудшается по мере удаления от центра поля, т.е. от точки пересечения оптической оси объек­тива с плоскостью изображения. Поэтому при фото­графировании используется не всё поле изображе­ния, а только его центральная зона, в пределах которой качество изображения является удовле­творительным. Угол, образованный лучами, иду­щими из центра выходного зрачка объектива к крайним точкам полезного поля изображения, называется угловым полем объектива. Кадровая рамка фотоаппарата должна располагаться внутри полезного поля изображения. Объективы, угло­вое поле которых находится в пределах от 45° до 60°, называются нормальными, с углом, превы­шающим 60°,— широкоугольными.

Относительное отверстие объек­тива.

Относительное отверстие объек­тива — отношение диаметра его входного зрач­ка к фокусному расстоянию, записывается в виде 1:К, где К — диафрагменное число, показываю­щее, во сколько раз фокусное расстояние объекти­ва больше диаметра его входного зрачка. Это чис­ло, называемое диафрагменным числом, наносится на шкалу диафрагм объектива. Чем больше вели­чина относительного отверстия, тем выше освещён­ность оптического изображения, даваемого объек­тивом, т. е. тем больше светосила объектива.

Разрешающая сила.

Разрешающаясила (способность) Л' выражается максимальным числом ли­ний (штрихов), приходящихся на 1 мм в оптическом изображении специальной испытательной таб­лицы (миры). Чем выше разрешающая способность объектива, тем большее число мелких деталей изоб­ражается объективом раздельно.

Диафраг­ма.

Все съёмочные объективы имеют диафраг­му — механическое устройство, служащее для изменения их относительного отверстия. Диафраг­ма помещается обычно между линзами объектива и содержит несколько серповидных лепестков, ко­торые образуют, перекрывая друг друга, примерно круглое отверстие. Диаметр отверстия изменяется в соответствии с установленным по шкале значе­нием диафрагмы К. Лепестки соединены с поворот­ным кольцом, смонтированным на оправе объек­тива. На кольце имеется индекс, смещающийся при повороте кольца относительно шкалы, деле­ния которой рассчитаны так, что при повороте кольца на одно деление освещённость оптического изображения, образуемого объективом, изменяет­ся в два раза. Процесс изменения относительного отверстия объектива называется диафрагмиро­ванном. При уменьшении относительного отверс­тия (увеличении К) наряду с понижением освещён­ности оптического изображения увеличивается глубина резко изображаемого пространства.

Объективы, предназначенные для зеркальных фотоаппаратов, стали делать с так называемой «прыгающей» диафрагмой. У таких объективов значение диафрагмы устанавливается заранее, но световое отверстие объектива остаётся при этом полностью открытым. Это позволяет фо­кусировать объектив и устанавливать границы изображения снимаемых предметов при полностью открытой диафрагме, т. е. при наибольшей его освещённости. При нажатии на спусковую кнопку затвора фотоаппарата непосредственно перед его срабатыванием механизм прыгающей диафрагмы изменяет световое отверстие (обычно скачкообраз­но под действием ранее взведённой пружины), после чего срабатывает фотозатвор и затем диаф­рагма снова полностью открывается (немедленно или в процессе перемотки фотоплёнки и взвода затвора).

Киноаппарат

Онпредставляет собой проекционную систему того же типа с тем усложнением, что демонстрируемые картины очень быстро сменяют одна другую.

При проектирование получается обычно сильно увеличенное изображение. Например, при проектировании кадра кинокартины размером 18х24 мм на экран с размерами 3,6 х 4,8 м линейное увеличение равно 200, а площадь изображения превышает площадь кадра в 40 000 раз.

Чтобы освещённость объекта была высокой и равномерной, важную роль играет правильный подбор конденсора. Казалось бы, что задачей конденсора является максимально сконцентрировать свет на изображаемом объекте. Однако, это совершенно неверно. Попытки "концентрации" света на объекте приводят обычно к тому, что конденсор даёт на нём сильно уменьшенное изображение источника. Если последний не очень велик, то объект будет освещён неравномерно. При этом часть светового потока пойдёт мимо проекционного объектива, т.е. не будет участвовать в образовании изображения на экране. Правильный выбор конденсора даёт возможность избежать всех недостатков. Конденсор устанавливается таким образом, чтобы он давал изображение небольшого источника С`C` на самом объективе L. Размеры конденсора выбираются с таким расчётом, чтобы весь диапозитив S был равномерно освещён. Лучи, проходящие через любую точку диапозитива, должны затем пройти через изображение источника света С`C`. Следовательно, они попадут в объектив, и по выходе из него образуют на экране изображение этой точки диапозитива.

Таким образом, объектив даст на экране изображение всего диапозитива, которое будет правильно передавать распределение светлого и тёмного на диапозитиве.

Для демонстрации на экране непрозрачных предметов, например, чертежей и рисунков, выполненных на бумаге, их сильно освещают сбоку с помощью ламп и зеркал и проектируют с помощью светосильного объектива.

Часто применяют приборы, имеющие двойную систему для проектирования прозрачных и непрозрачных предметов. Такие приборы называются эпидиаскопами.

Заключение.

Практическое значение оптики и её влияние на другие отрасли знания исключительно велики. Изобретение телескопа и спектроскопа открыло перед человеком удивительнейший и богатейший мир явлений, происходящих в необъятной Вселенной. Изобретение микроскопа произвело революцию в биологии. Фотография помогла и продолжает помогать чуть ли не всем отраслям науки. Одним из важнейших элементов научной аппаратуры является линза. Без неё не было бы микроскопа, телескопа, спектроскопа, фотоаппарата, кино, телевидения и т.п. не было бы очков, и многие люди, которым перевалило за 50 лет, были бы лишены возможности читать и выполнять многие работы, связанные со зрением.

Область явлений, изучаемая физической оптикой, весьма обширна. Оптические явления теснейшим образом связаны с явлениями, изучаемыми в других разделах физики, а оптические методы исследования относятся к наиболее тонким и точным. Поэтому неудивительно, что оптике на протяжении длительного времени принадлежала ведущая роль в очень многих фундаментальных исследованиях и развитии основных физических воззрений. Достаточно сказать, что обе основные физические теории прошлого столетия - теория относительности и теория квантов - зародились и в значительной степени развились на почве оптических исследований. Изобретение лазеров открыло новые широчайшие возможности не только в оптике, но и в её приложениях в различных отраслях науки и техники.
