Реферат: Свойства жидких кристаллов

Пояснительная записка

Элективный курс «Жидкие кристаллы и их настоящее» предназначен для углубленного изучения свойств и применения ЖК, учащимися 11 класса. Все чаще мы стали встречаться с термином «жидкие кристаллы». Мы все часто с ними общаемся, и они играют немаловажную роль в нашей жизни. Многие современные приборы и устройства работают на них. К ним относятся часы, термометры дисплеи, мониторы и прочие устройства. Что же это за вещества с таким парадоксальным названием «жидкие кристаллы» и почему к ним проявляется столь значительный интерес? В наше время наука стала производительной силой, и поэтому, как правило, повышенный научный интерес к тому или иному явлению или объекту означает, что это явление или объект представляет интерес для материального производства. В этом отношении не являются исключением и жидкие кристаллы. Интерес к ним, прежде всего, обусловлен возможностями их эффективного применения в ряде отраслей производственной деятельности. Внедрение «жидких кристаллов» означает экономическую эффективность, простоту и удобство.

Цель курса:

- формирование интереса и положительной мотивации к продолжению образования и сознательному выбору профессиональной деятельности;

- формировать положительную мотивацию обучения на уроках физики;

- познакомить учащихся с ведущими разработками в области ЖК;

- активизировать познавательную деятельность школьников;

Задачи:

1. Ознакомить учащихся с основами теории жидких кристаллов;

2. повысить информационную компетентность учащихся;

3. Ознакомить с основами применения жидких кристаллов в практической деятельности человека;

4. Активизировать познавательную деятельность школьников;

Программа рассчитана на 12 часов, для физико-математического профиля. В содержание курса входят темы:

I. История ЖК

Рассказ об истории открытия этого удивительного состояния вещества. О том как о нем забыли практически на век. А так же о триумфальном возвращении.

II. Жидкие кристаллы их виды и эффекты

Здесь мы расскажем о видах и некоторых свойствах ЖК. Просмотрим научно-популярный фильм «Жидкие кристаллы».

III. Физический принцип действия устройств на жидких кристаллах.
В данном разделе будут приведены примеры подробного физического принципа действия некоторых приборов на ЖК.

IV. Жидкие кристаллы сегодня и завтра.

Здесь мы рассмотрим несколько технических идей применения жидких кристаллов, которые пока что не реализованы, но возможно в ближайшие несколько лет послужат основой создания устройств, которые станут для нас такими же привычными, какими сейчас являются транзисторные приемники.

Данный курс наиболее эффективен и необходим при освоении углубленного изучения физики. В то же время структура курса включает отдельные темы, изучаемой программы, например «физика твердого тела» «свойства жидкостей».

Содержание курса и его организационно-методическое обеспечение выстраивается таким образом, чтобы предмет учебной деятельности стимулировал развитие ряда компетентностей и формирования универсальных способностей учащихся. Ожидаемый положительный педагогический эффект курса связан с успешной самореализацией школьников в учебной деятельности и возможностью обоснованной профессиональной ориентации.

Основные формы организации учебных занятий:

- лекция учителя;

- самостоятельная работа над реферативной и теоретической частью;

- консультация с учителем;

- групповая работа по решению проблемы;

- защита работы.

Дополнительные формы обучения и учения связаны с работой над творческим проектом; самостоятельной работой с источниками в библиотеке, интернете.

Формы контроля достижений учащихся.

Работа в рамках курса оценивается комплексно. Во-первых, по форме и содержанию представленных материалов, как в письменном, так и вербальном варианте. Во-вторых, большая часть учебной деятельности происходит при непосредственном соучастии учителя, и это позволяет вести мониторинг личностного роста ученика в ходе занятий. В-третьих, групповая работа позволяет ученикам оценить друг друга при коллективно-распределенной деятельности.

Формы контроля должны быть разнообразными, чтобы можно было учесть индивидуальные учебные стили учеников и их способности.

Учебно-тематический план

Предлагается следующая последовательность изложения учебного материала:

I. Об история ЖК (2 часа).

1. История развития представления о жидких кристаллах

Исследования австрийского ученого-ботаника Рейнитцера.

Образование специфического агрегатного состояния – жидкокристаллического (плавления кристаллов некоторых веществ).

2. О формах и видах ЖК/ Структурные формы и формулы

II. Жидкие кристаллы их виды и основные свойства(6 часа).

1. Нематическая жидкость

2. Холестерическая жидкость

3.Смектическая жидкость. Просмотр фильма «»Жидкие кристаллы»

4. Работы В.К. Фредерикса и В.Н. Цветкова

5. Явления двулучепреломления - типично кристаллический эффект, состоящий в том, что скорость света в кристалле зависит от ориентации поляризации света.

Оптическая активность жидких кристаллов и их структурные свойства.

6. Групповая работа «Эффективность технических приложений жидких
кристаллов» (по работам И.Г. Чистякова, А.П. Капустина, С.А.
Бразовокого, С.А. Пикина, Л.М. Блинова и других исследователей).

III. Физический принцип действия устройств на ЖК (2 часа).

1.Жидкокристаллические телевизоры.

В микроэлектронике жидкие кристаллы привлекательны тем, что потребляют минимальную энергию, жидко - кристаллические пленки занимают миниатюрный объем.

2. Термография.

Дополнительный материал «Перстень настроения».

Секрет перстня настроения связан удивительными оптическими свойствами. Цвет камешка перстня следовал за настроением владельца, пробегая все цвета радуги от красного до фиолетового, в зависимости от изменения температуры кожи человека

IV. О перспективах применениях жидких кристаллов(3 часа).

1. Пространственно - временные модуляторы света.

Оптический микрофон.

Жидкие кристаллы, уменьшающие трение почти до нуля.

2. Обсуждение и оценивание проектов, выполненных учащимися.
Примерные темы:

- Как сделать стереотелевизор.

- Очки для космонавтов.

- Фотоаппарат, содержащий жидко - кристаллические устройства.
3. Итоговая конференция, обсуждение основных вопросов курса.

Содержание изучаемого курса

Глава I. Об- история ЖК

1.1 История развития представления о жидких кристаллах

Cо времени проведения первой Международной конференции по жидким кристаллам (ЖК), которая состоялась в 1965 г. в Кентском университете (США), связь этих систем с различными аспектами лазерной, дисплейной техники, информационных оптических технологий, термооптики, медицины, др. стала предметом оживленной полемики. Действительно, ЖК, являясь уникальной мезоморфной фазой вещества, сочетают в себе свойства как твердых тел (наличие дальнего ориентационного порядка и проявление брэгговской дифракции), так и жидкостей (проявление текучести, вязкости).

С точки зрения истории вопроса интересно, что само открытие промежуточного жидкокристаллического состояния вещества приписывается австрийскому ботанику Фридриху Рейнитцеру, который получил эфир холестерина – холестерилбензоат и обнаружил, что у этого соединения имеются две точки плавления, при которых происходят фазовые переходы разного характера. При 145.5°С структура твердого холестерилбензоата разрушалась, он превращался в мутную жидкость (теперь мы говорим - жидкий кристалл), которая при дальнейшем нагревании до 178.5 становилась прозрачной. Эти наблюдения показали, что у холестерилбензоата имеются три различные фазы: твердая, жидкокристаллическая и жидкая. Рейнитцер описал свой эксперимент в статье, опубликованной в, одном их химических журналов в 1888 г. Обращает на себя внимание необыкновенно деликатный слог письма, которое Рейнитцер написал немецкому физику Отто Леману: «Осмелюсь просить Вас исследовать более тщательно физическую изомерию двух прилагаемых веществ. Изучая эти вещества, удается наблюдать такие замечательные и прекрасные явления, что, я надеюсь, они окажутся в высшей степени интересными и для Вас…». Вскоре Леман провел систематическое исследование органических соединений и нашел, что они по своим свойствам похожи на холестерилбензоат. Каждое из соединений вело себя как жидкость по своим механическим свойствам и как кристаллическое твердое тело – по оптическим свойствам. Леман показал, что мутная промежуточная фаза – это кристаллоподобная структура и предложил для нее термин «жидкий кристалл» – Flussige Kristalle.

Затем Фридель указал, что название «жидкий кристалл» вводит в заблуждение, так как соответствующие вещества не являются ни реальными кристаллами, ни реальными жидкостями. Он предложил называть эти соединения мезоморфными и разделил их на три класса.

Соединения, имеющие свойства, схожие с мылами он назвал смектическими (толщина слоя в смектических ЖК порядка длины молекул и составляет 20 A), далее шли нематические структуры, схожие со смектиками по своим оптическим свойствам, а затем – холестерические системы (в холестерических ЖК молекулы уложены в слои толщиной около 2000A), поскольку к ним относилось большое число производных холестерина. Заметим, что сам Фридель не считал холестерические ЖК отдельным классом и рассматривал их как нематические ЖК. Так что же предсавляет из себя жидкий кристалл?

Жидкий кристалл - состояние вещества, промежуточное между жидким и твердым состояниями. В жидкости молекулы могут свободно вращаться и перемещаться в любых направлениях. В кристаллическом твердом теле они расположены по узлам правильной геометрической сетки, называемой кристаллической решеткой, и могут лишь вращаться в своих фиксированных позициях. В жидком кристалле имеется некоторая степень геометрической упорядоченности в расположении молекул, но допускается и некоторая свобода перемещения.

Рисунок I. Увеличенное изображение жидкого кристалла

Почти все жидкие кристаллы, обнаруженные на сегодняшний день, представляют собой органические соединения; примерно 50% всех известных органических соединений при нагревании образуют жидкие кристаллы. В литературе описаны также жидкие кристаллы некоторых гидроксидов (например, Fe2O3·xH2O).

Жидкие кристаллы, жидкокристаллическое состояние, мезоморфное состояние - состояние вещества, в котором оно обладает свойствами жидкости (текучестью) и некоторыми свойствами твёрдых кристаллов (анизотропией свойств). ЖК образуют вещества, молекулы которых имеют форму палочек или вытянутых пластинок. Различают термотропные и лиотропные ЖК. Первые — индивидуальные вещества, которые существуют в мезоморфном состоянии в определённом температурном интервале, ниже которого вещество является твёрдым кристаллом, выше — обычной жидкостью. Примеры:

параазоксианизол (в интервале температур 114—135°С), этиловый эфир азоксибензойной кислоты

(100—120°С), пропиловый эфир холестерина (102—116°С). Лиотропные ЖК — растворы некоторых веществ в определённых растворителях. Примеры: водные - бензил-L-глутамат)gрастворы мыльные растворы синтетических полипептидов (поли- в ряде органических растворителей (диоксан, дихлорэтан).[]

Сейчас известно уже около сотни тысяч органических веществ, которые могут находиться в ЖК - состоянии, и число таких соединений непрерывно растет. Если первые десятилетия после открытия жидких кристаллов основными представителями этих соединений являлись только вещества, состоящие из асимметрических молекул стержнеобразной формы, так называемые каламитики (от греч. "каламис" — тростник), то впоследствии было обнаружено, что в ЖК - состояние могут переходить самые разнообразные вещества, имеющие молекулы более сложной формы (диски, пластины и др.). Молекулы ЖК - соединений очень часто называют мезогенами, а группировки или фрагменты молеку, способствующие формированию ЖК- фазы, — мезогенными группами. В таблице 1 приведены примеры стержнеобразных мезогенов — каломитиков, а также химические формулы дискообразных (дискотики) и планкообразных мезогенов (санидики) (от греч. "санидис" — планка).

Среди мезогенных групп чаще всего встречаются бензольные кольца, связанные непосредственно друг с другом с помощью различных химических группировок( –CH=CH–, –CH=N–, –NH–CO и др.). Характерной особенностью всех ЖК - соединений является асимметричная форма молекул, обеспечивающая анизотропию поляризуемости и тенденцию к расположению молекул преимущественно параллельно друг другу вдоль их длинных (каламитики и санидики) и коротких (дискотики) осей.

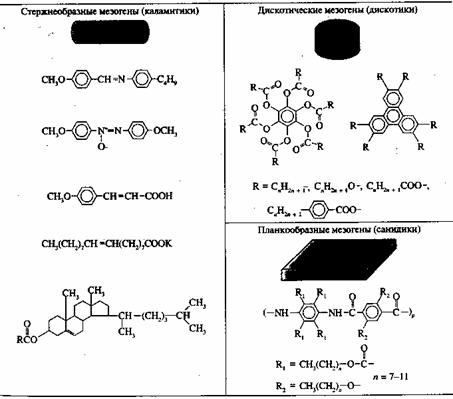

Типичные примеры химических соединений, образующих ЖК - фазу.

Глава II. Жидкие кристаллы, их виды и эффекты

Жидкие кристаллы (ЖК) – особое термодинамическое состояние вещества, промежуточное между кристаллическим твердым телом и аморфной жидкостью и характеризующееся определенным порядком в расположении молекул. В этом состоянии имеет место анизотропия механических, электрических, магнитных и оптических свойств. Способность целого ансамбля ЖК-молекул переориентироваться в магнитном поле была впервые изучена В. Фредериксом и

В. И. Цветковым. Воздействие электрического поля при облучении ЖК когерентным излучением исследовалось С. А. Пикиным, Л. М. Блиновым, А. С. Сониным и рассмотрено в работах .Классификация ЖК была предложена О. Леманном, затем расширена М. Г. Фриделем.

По этой классификации выделяют три типа жидких кристаллов – нематические, холестерические и смектические. ЖК, входящие в каждую из групп, различаются физическими, прежде всего оптическими свойствами. Это различие следует из их структуры.

Нематическая жидкость.(фото приложение1)

Жидкости сильно отличаются от газов и твёрдых кристаллов. Атомы или молекулы, из которых состоит жидкость, не могут разойтись на сколь угодно большое расстояние друг от друга. Это означает, что в жидкости очень важны силы притяжения между атомами или молекулами. То же самое можно сказать и о твёрдом кристалле, но в кристалле эти силы настолько велики, что атомы вынуждены занимать в нём определённые места, образуя трёхмерную кристаллическую решётку. В такой решётке всегда имеются выделенные направления, называемые осями кристалла. Вдоль этих направлений атомы располагаются в строго периодическом порядке. В обычной жидкости нет никаких выделенных направлений, она не обладает собственной формой, потому что молекулы жидкости не столь прочно связаны друг с другом и могут перемещаться в пространстве – перескакивать с места на место.

Таким образом, в текучей жидкости молекулы только в среднем находятся на некотором характерном расстоянии друг от друга. Ответ на вопрос, как взаимодействуют между собой молекулы и чему равно среднее расстояние а между ними, дает квантовая механика. Оказывается, что на больших расстояниях между молекулами их взаимодействие определяется силами притяжения, а на очень малых расстояниях – силами отталкивания.

Следовательно, молекулы не могут сблизиться на сколь угодно малое расстояние из-за очень больших сил отталкивания - в этом случае говорят, что молекулы не могут проникать друг в друга.

На расстоянии а, примерно равном размеру молекул, сила, взаимодействующая между молекулами, становится равной нулю.

Так устроена обычная жидкость, состоящая из относительно простых молекул или атомов. Однако нас поджидает замечательное открытие, если молекулы имеют ярко выраженную анизотропную форму, то есть если у молекул можно четко выделить какие-нибудь характерные оси.

Рис.1

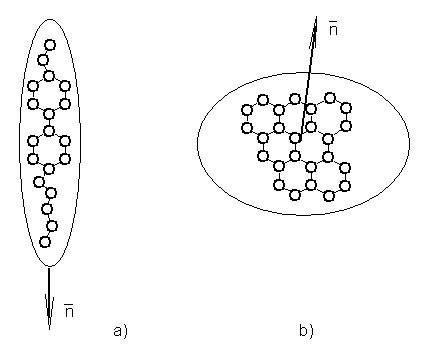

Такие молекулы схематически изображены на рис1. В них атомы располагаются не, как попало, а выстроены вдоль определённой линии (рис1,а) или лежат в выделенной плоскости (рис1,б).

Взаимодействие молекул такой формы приводит к тому, что в жидком состоянии они не только удерживаются на некотором среднем расстоянии друг от друга, но могут сохранять определённый порядок в своём относительном расположении – длинные оси молекул (рис2,а) или плоскости молекул (рис2,б) оказываются параллельными друг другу.

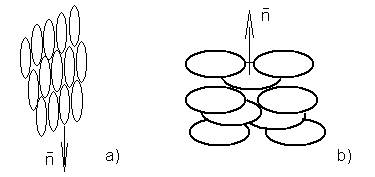

Рис. 2

В такой необычной жидкости появляется особое направление, как в твёрдом кристалле, вдоль которого ориентируются выделенные оси молекул. Это сходство между кристаллом и описанной удивительной жидкостью и провело к соединению двух понятий в одно новое – «жидкий кристалл». А жидкое состояние (рис2) называют нематическим жидким кристаллом. Название «нематичекий» образовано от греческого слова νήμά - нить. В жидких кристаллах под микроскопом видны тонкие подвижные нити, которые представляют собой дефекты структуры. В идеальном жидком кристалле таких нитей нет.

Рассмотрим теперь силы, действующие в нематической жидкости. Эти силы - электрического происхождения. Интересно, что сила притяжения возникает между двумя атомами или молекулами, которые сами по себе являются электрически нейтральными. Посмотрим, как это получается.

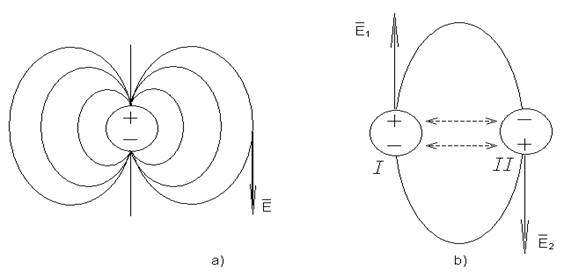

Представим себе, что по какой-то причине в атоме произошло смещение отрицательно заряжённого электронного облака относительно положительно заряжённого ядра. Такой атом можно рассматривать как совокупность двух разноименных точечных зарядов, одинаковых по абсолютной величине, находящихся на некотором расстоянии друг от друга (3,а). Подобную систему зарядов называют электрическим диполем. В окрестности атома-диполя возникает электрическое поле. Напряжённость этого поля быстро убывает при удалении от атома, но вблизи атома поле достаточно велико. Если в окрестности атома Iпопадает нейтральный атом II(3,б), то электрическое поле атома Iдолжно сместить заряды электронов и ядра атома II(3.б). Такое относительное смещение зарядов в атоме IIдолжно в свою очередь, создавать электрическое поле, поддерживающее разделение зарядов в атоме I. Из рисунка 3 б видим, что разноименно заряжённые частицы атомов должны притягивать друг друга. При сближении атомов между ними начинают действовать силы отталкивания. На расстоянии, примерно равном размеру атомов, силы взаимодействия между атомами равны нулю. Точно такое же рассуждение мы можем провести и в отношении двух молекул, состоящих из нескольких десятков атомов. Нейтральные молекулы должны притягивать друг друга за счёт образования электрических диполей-атомов.

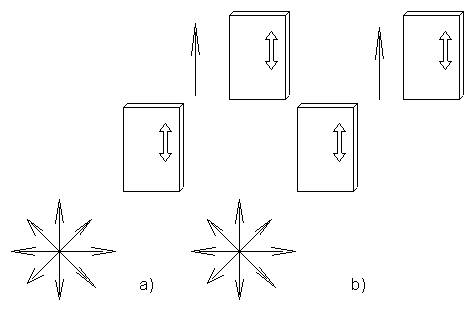

Рис 3

Действительно, молекулы должны притягиваться. Но как? Ясно, что по описанным выше причинам большая часть атомов молекулы стремится оказаться вблизи атомов другой молекулы, так как только в этом случае силы взаимодействия между молекулами обращаются в нуль. Но такая ситуация возможна только тогда, когда длинные оси молекул параллельны друг другу. Таким образом, возникает определённый порядок в ориентации молекул и появляется выделенное направление. Это направление можно характеризовать единичным вектором (рис1,2).

Разумеется, такое параллельное расположение выделенных осей молекул возможно только при достаточно низкой температуре, когда тепловые толчки не настолько сильны, чтобы разрушить ориентационный порядок в системе молекул. При повышении температуры обязательно наступает момент, когда хаотическое тепловое движение молекул становится преобладающим и нематический порядок разрушается.

Таким образом, система таких особых молекул может иметь два состояния: обычное (изотропное) жидкое - при высоких температурах и анизотропное жидкое – при низких температурах. Подчеркнём, что нематический жидкий кристалл может быть действительно жидким, как вода, то есть центры масс молекул не образует в данном случае какую-то правильную решётку, как в кристалле, а располагаются хаотично в пространстве и могут в нём свободно перемещаться. В то же время ориентация молекул в этой жидкости подчиняется строгому порядку. Интересно, что нематическая жидкость, образуемая молекулами вытянутой формы известна уже много десятков лет, в то время как нематическая жидкость из дискообразных молекул открыта только в 1979-1980 года.[9]

Холестерическая жидкость.

Структура холестерической жидкости во многом сходна с нематической, но имеет одно существенное отличие. Можно сказать, что холестерик обладает нематическим состоянием послойно, то есть состоит из стопки нематических слоёв(рис4,а). но оси этих параллельных друг другу слоёв развёрнуты на некоторый угол, причём для двух соседних слоёв этот угол составляет малую величину α=0,5°. Расстояние между соседними слоями примерно равно поперечному размеру молекулы а. если двигаться вдоль оси Z, перпендикулярной плоскости слоёв, то через число слоёв N=π/а ориентация молекул станет такой же, как и в самом первом слое. Расстояние h=а*2π/а, через которое повторяется ориентация молекул в пространстве, представляет собой удвоенный период своеобразной решётки (рис4,б). Величину hпринято называть шагом спирали, которую образуют в пространстве концы молекул, лежащих в последовательных слоях.

Описанная периодическая решётка – её называют холестерической спиралью - удивительна тем, что чёткая периодичность в ней касается только ориентации молекул. В то же время в каждом нематическом слое молекулы могут свободно перемещаться, меняться местами; словом, холестерическая жидкость свободно течёт вдоль таких плоскостей, но спираль при этом почти не нарушается.

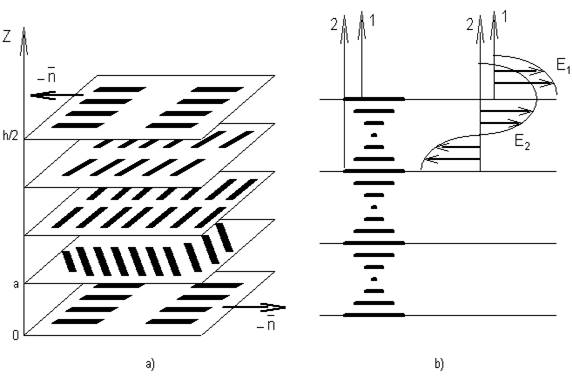

Рис. 4

Молекулы могут перемещаться и из слоя в слой, поворачиваясь при этом на угол α, но это даётся им не так легко. Всё это и определяет особые свойства холестерической жидкости, схожие за свойствами твёрдого кристалла. Особенности структуры холестерической жидкости наиболее сильно проявляются при изменении температуры вещества, и при различных внешних воздействиях. Холестерическая спираль обладает яркими оптическими свойствами, чувствительна к малейшим повреждениям столь своеобразной решётки. Всё это вызвало громадный интерес к изучению и применению холестерических жидких кристаллов. Чем вызвана такая структура холестерика?

Объяснения заключается в особенности строения молекул, из которых состоят эти вещества. Молекулы холестерика - почти такие же, как в нематической жидкости, но имеют на своём конце небольшой отросток (рис5,а). Этот отросток образуется обычно одним или несколькими атомами, которые выступают из основной плоскости, содержащей подавляющее большинство атомов молекулы. Симметрия молекулы нарушается из-за отростка и напоминает симметрию руки, которая бывает только правой и только левой.

Как сказывается такая форма молекул на ориентационном порядке жидкости? Подобные молекулы можно расположить параллельно друг другу в определённой плоскости, например в плоскости, в которойлежат сами молекулы. Именно эти плоскости и образуют отдельные слои холестерика (рис5,б). А как могут быть «пристроены» друг к другу эти слои? Очевидно, что молекулы слоя 2 могут быть параллельны молекулам слоя 1, если слои расположены друг от друга на расстоянии, примерно равном высоте отростков. В этом случае отростки не мешают молекулам оставаться параллельными.

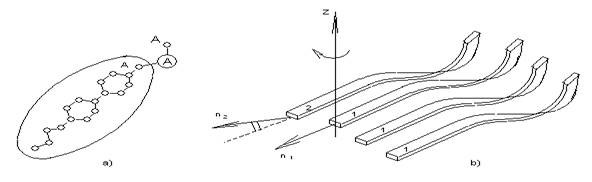

Рис. 5

Если расстояние между слоями меньше высоты отростков, то векторы n1 и n2 не могут быть строго параллельны – мешают отростки. Поэтому между векторами n1 и n2 имеется малый угол α.

Таким образом, мы приходим к выводу, что несимметричные молекулы должны образовывать стопку нематических слоёв, причём от слоя к слою молекулы должны поворачиваться на определённый угол α. В зависимости от того, как изогнуты отростки отдельных молекул, холестерические спирали могут быть либо правыми, либо левыми.[8]

Жидкокристаллические растворы.

Жидкокристаллическое состояние можно получить и при растворении подходящих веществ в растворителе, например в воде, который сам по себе не образует жидкий кристалл. При этом получается самые разные жидкие кристаллы. Если молекулы растворяемого вещества имеют форму стержня – получается нематическая жидкость; если у стержнеобразных молекул имеются отростки - холестерическая жидкость. Можно получить и более сложные состояния.

В таких жидких кристаллах важную роль играют не только силы притяжения между молекулами, но и силы отталкивания молекул на близких расстояниях. Роль сил отталкивания можно наглядно представить себе следующим образом. В большом объёме при высокой температуре молекулы, например стержнеобразные, не подчиняются никакому ориентационному порядку, то есть поворачиваются в пространстве как угодно. Но чтобы при всевозможных поворотах молекулы не мешали друг другу, надо каждой молекуле отвести в жидкости определённый объём. Этот объём представляет собой кубик с размером ребра, примерно равным длине молекулы l; в пределах такого кубика с объёмом l³ молекула действительно может быть ориентирована как угодно.

Поместим теперь тоже число молекул при той же температуре в меньший объём, то есть повысим плотность системы. В результате на каждую молекулу станет приходиться объём, меньший, чем l³ . Как будут размещаться молекулы в этом случае? Естественно, они смогут разместиться в меньшем объёме, если не будут поворачиваться как угодно, задевая друг друга, а займут более или менее параллельные положения. Если размер поперечного сечения молекул а заметно меньше lи на каждую молекулу приходится объём ~а² l, то все молекулы должны быть ориентированы одинаково, так как только в этом случае они не задевают друг друга. Но это может лишь произойти в случае очень высокой плотности. При средней плотности, когда на каждую молекулу приходится объём, меньший, чем l³ , но больший чем а² l, ориентационный порядок будет неполным, но заметным. И связан этот порядок с тем, что молекулы не могут из-за сильного отталкивания проникать друг в друга.

Плотность стержнеобразных молекул можно изменять без заметного изменения общего объёма жидкости, когда такие молекулы растворяются в каком-нибудь обычном растворителе, например в воде. Повышая содержание воды в соответствующем растворе, мы получаем обычную неориентированную жидкость. При очень малом же содержании растворителя образуется нематическая или холестерическая жидкость, в зависимости от деталей структуры молекул. Растворы полимерных молекул являются как раз нематическими жидкими кристаллами.

Работу клеток живого организма во многом определяют жидкие кристаллы-растворы, которые образуются из специальных молекул. Эти молекулы устроены более сложно. Их взаимодействие друг с другом и с молекулами растворителя характеризуются силами отталкивания и силами электростатического притяжения. Она состоит из небольшой головки (рис6,а), представляющей собой электрический диполь, и длинного незаряжённого хвоста.

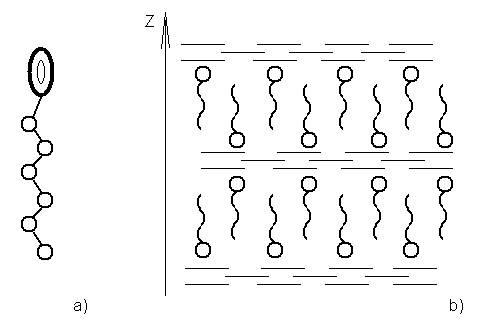

Рис.6

Напомним, что молекулы воды - тоже электрические диполи. Противоположно заряжённые концы диполей притягиваются друг к другу, и поэтому молекулярные головки притягивают воду. В тоже время хвосты молекул химически устроены так, что они отталкивают воду, как молекулы жиров или воска.[4]

Смектическая жидкость.

Строение особых молекул, описанных выше, объясняет большое разнообразие структуры жидких кристаллов-растворов. Например, при определённой концентрации таких молекул в воде могут получаться жидкие кристаллы, в которых молекулы не только одинаково ориентируется, но и образуют жесткую кристаллическую решетку. Только эта решетка лишь отчасти похожа на обычную решётку твёрдого тела, периодическую в трёх взаимно перпендикулярных направлениях. Таких направлений в особых жидких кристаллах может быть только два или даже одно.

На рисунке 6,б изображена стопка слоёв, образующихся при не очень малой концентрации молекул в воде. Хвосты молекул как бы «прячутся» от воды за оболочками из дипольных головок. Вода является прослойкой между двойными слоями молекул. Стопка таких слоёв образует кристаллическую решётку, периодическую только в одном направлении - вдоль оси Z. В этом направлении жесткость решётки почти такая же, как в твёрдом теле, в то время как в поперечных направлениях слои могут свободно скользить, то есть вдоль слоёв система ведёт себя как жидкость. Такая структура сродни мылу, поэтому такие жидкие кристаллы называются смектическими. Они похожи на холестерики своей слоистостью, но периоды решёток в этих двух случаях различны. В холестериках период составляет несколько тысяч ангстрем, а в смектиках - несколько десятков ангстрем (что соответствует длине молекулы).

При определенной концентрации раствора возникает кристаллическая решётка, периодическая в двух направлениях. При этом дипольные молекулы собираются в жидкие столбики или «нити», которые и образуют такую решётку, похожую на стопку карандашей (рис7,а). Подобные отчасти твёрдые кристаллы существуют не только в растворах. Ими могут быть и отдельные вещества, изменяющие своё состояние при изменении температуры. При этом обычно с понижением температуры состояния меняются в такой последовательности: обыкновенная жидкость – нематическая жидкость или холестерик - смектик - твёрдый кристалл. Долгое время не находили жидкокристаллических веществ с решётками, периодическими в двух направлениях, но недавно были обнаружены и они.

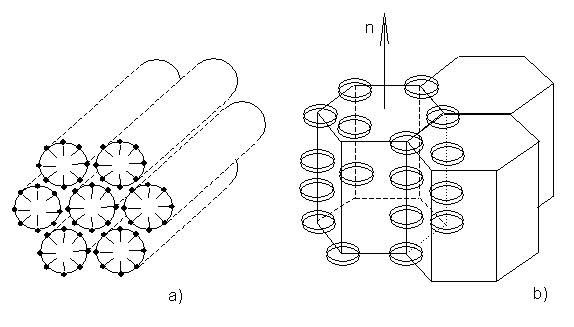

На рис 7,б такая решётка, образованная жидкими столбиками дискообразных молекул. Интересно, что в последнем случае существует и ориентационный порядок: плоскости дисков в столбике параллельны друг другу, хотя центры дисков располагаются хаотически вдоль оси жидкого столбика.

Рис. 7

Эффект Фредерикса.

Наибольшее впечатление производят оптические свойства жидких кристаллов, сделавшие эти объекты столь популярными. В жидких кристаллах направление оптических осей можно изменять с помощью самых разных воздействий, в том числе электрическими или магнитными полями. Эффект изменения направления ориентации молекул в нематической жидкости под действием поля наблюдался ещё в предвоенные годы известным советским учёным В.Фредериксом и носит теперь его имя. Пользуясь популярными сейчас электронными часами и калькуляторами на жидких кристаллах, вы наблюдаете это явление - эффект Фредерикса.

Прежде чем описать эффект Фредерикса, необходимо напомним, что такое поляризованный свет. В луче поляризованного света вектор напряжённости электрического поля Е колеблется вдоль единственного направления. Обычный естественный свет не имеет такой определённой поляризации, так как он состоит из всевозможных волн, каждая из которых имеет произвольное направление колебаний вектора Е, а все вместе они составляют неполяризованный световой пучок. Особые кристаллы – поляризаторы - преобразуют неполяризованный свет в линейно поляризованный, поскольку они могут пропускать сквозь себя только волны, в которых вектор Е ориентирован совершенно определённо по отношению к оптической оси поляризатора. Например, кристалл турмалина пропускает сквозь себя лишь свет, поляризованный вдоль оптической оси этого кристалла, в то время как волны с перпендикулярной поляризацией им сильно поглощаются.

Если на пути светового пучка расположить два поляризатора, оси которых параллельны, то свет пройдёт сквозь оптическую систему, показанную на рис8,а, а если оси поляризаторов скрещены, то свет сквозь эту систему пройти не сможет (рис8,б).

Рис.8

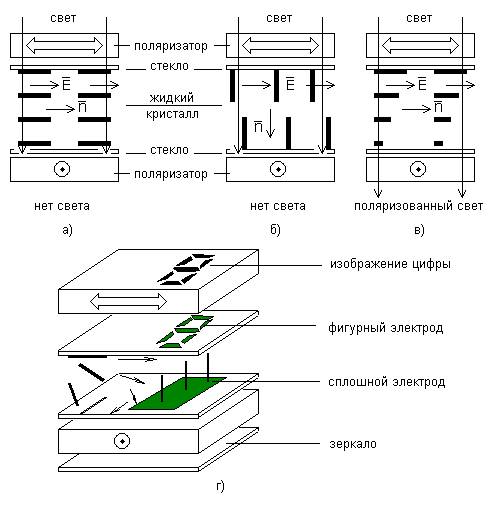

Поместим теперь между двумя скрещёнными поляризаторами два стекла, а между ними - нематическую жидкость, предварительно слегка пополировав стекла вдоль определённого направления. Такая полировка стёкол нужна для того, чтобы сориентировать в заданном направлении оптическую ось жидкого кристалла (n). Например, при параллельной полировке стёкол молекулы, прилипшие к стёклам параллельно микробороздам на стеклянной поверхности, задают благодаря описанным межмолекулярным взаимодействиям такую же ориентацию вектора nи в глубине слоя нематической жидкости (рис9,а). Если неполированные стёкла предварительно обработать специальными химическими веществами, то можно добиться ориентации оси nперпендикулярно стеклянной поверхности (рис9,б).

Наконец, если полированные стёкла развернуть перпендикулярно друг другу, то можно получить закрученную по толщине слоя ориентацию вектора n(рис9,в).

Как же проходит поляризованный свет сквозь ориентированный слой нематической жидкости и сквозь изображённые оптические системы вообще? Если поляризация света параллельна оси n, то свет проходит сквозь жидкий кристалл, не изменяя своей поляризации (9,а). То же происходит и в случае, если поляризация света перпендикулярна оптической оси (рис9,б). В случае закрученной ориентации nполяризация света также поворачивается вслед за осью n(рис9.в).

Что же происходит в слое жидкого кристалла при прохождении через него света? В жидком кристалле, поле проходящей световой волны приводит к разделению зарядов в молекулах и возникновению дипольных колебаний.

Предположим, что в молекуле кристалла электроны легко смещаются вдоль длинной оси молекулы, то есть вдоль направления n. Тогда в случае, изображённом на рисунке 9 а, по толщине слоя распространяются падающая волна и вторичные волны, причём векторы Е в волнах совпадают по направлению. В случае, изображённом на рисунке 9 б диполи не образуются и вторичные волны не излучаются; значит, падающая волна проходит, не ослабляясь. Наконец, в случае 9 в поляризация света изменяет своё направление в соответствии с поворотом оптической оси nпо толщине слоя. Поворот вектора Е в такт с осью nобеспечивает излучение вторичных волн, не ослабляемое на любой глубине слоя. (это интерференционное явление возможно тогда, когда на пути светового луча находятся многочисленные диполи - источники вторичных волн, то есть когда толщина слоя намного больше длины волны света).

Так свет проходит сквозь слой нематической жидкости и доходит до второго поляризатора. И здесь возникает уже знакомая нам ситуация. В случаях а и б (рис9) свет сквозь оптическую систему пройти не может, а в случае в (рис9) он проходит беспрепятственно. А теперь представим себе промежуточный случай, когда оси nна стенках скрещены между собой, но в толще слоя, благодаря какому-то воздействию, они повернулись почти перпендикулярно стёклам. В этой ситуации свет практически не проходит сквозь второй поляризатор. Остался ещё один шаг до массового применения подобной системы. Надо научится управлять оптической осью нематической жидкости так, чтобы в отсутствии воздействия эта ось ориентировалась, как на рисунке 9 в, а при включении воздействия она наклонялась на заметный угол, как на рисунках 9,б и г. После выключения воздействия, молекулы занимают свои прежние позиции, вследствие условий на стеклянных поверхностях и взаимодействий между собой.

Оказалось, что именно в нематическом жидком кристалле это очень просто сделать с помощью электрического поля, заключив слой между полированными стёклами, на которые нанесены прозрачные электроды.

Рис.9

Подключив к этим электродам слабенькую батарейку и замкнув цепь, мы сделаем нашу оптическую систему светонепроницаемой, а разомкнув цепь – прозрачной, что и осуществил впервые Фредерикс.

Почему электрическое поле поворачивает молекулы так, как нам нужно, и сколь сильным оно при этом должно быть? Ответ на первую часть вопроса легко дать с помощью рисунка 10. Пусть молекула, у которой диполь легко образуется вдоль длинной оси, находится в электрическом поле и между векторами Е и nимеется некоторый угол. Тогда в образовавшемся диполе на заряды +Qи –Qдействуют силы F+ =+QEи F- = -QE; таким образом, возникает пара сил, создающая крутящий момент.

Этот момент сил и поворачивает молекулу так, чтобы она своей длинной осью ориентировалась вдоль вектора Е.

Рис.10

Здесь важно заметить, что на самом деле необходимо повернуть одновременно очень большое число таких молекул, но при этом нет необходимости поворачивать каждую молекулу в отдельности. Поскольку молекулы, взаимодействующие между собой, ориентированы одинаково, то достаточно толкнуть одну, чтобы другие дружно повернулись вслед за первой. Поэтому для осуществления описанного эффекта необходимое некоторое конечное значение разности потенциалов на электродах – пороговое напряжение. Это пороговое значение определяется из условия равенства моментов двух сил: силы, действующие со стороны электрического поля, и возвращающей силы взаимодействия между молекулами, которая стремится ориентировать молекулы так, как сориентированы молекулы, прилипшие к стеклу. Оказывается, что независимо от толщины слоя, пороговое напряжение может составлять доли вольта, причём толщина слоёв составляет сотую долю миллиметра. Это во много раз меньше, чем требуется для получения таких же оптических эффектов в твёрдых кристаллах, что и обусловило громадный практический интерес к жидким кристаллам при создании циферблатов всевозможных типов.

IIIФизический принцип действия устройств на ЖК

Жидкокристаллические телевизоры.

Рассмотрим пример достижения научных исследований в процессе создания жидкокристаллических экранов, отображения информации, в частности жидкокристаллических экранов телевизоров.

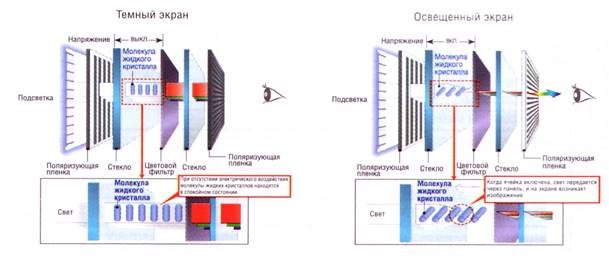

Жидкокристаллический дисплей ( LCD – Liquid Crystal Display ).

Принцип работы жидкокристаллического дисплея заключается в следующем – свет от лампы подсветки проходит через первый поляризатор и стеклянную пластину, поляризуясь в вертикальной плоскости. Слой жидких кристаллов расположен между двумя прозрачными пластинами, на них нанесены прозрачные электроды, подводящие электричество к каждой ячейке матрицы. Пластины обработаны так, что жидкие кристаллы ориентируются между ними определенным образом. При прохождении через светофильтр луч окрашивается в один из трех цветов (красный, зеленый, синий). После светофильтра размещается второй поляризатор, развёрнутый на 90^o относительно первого. Если на ячейку не подать напряжение, то свет при прохождении сквозь слой жидких кристаллов не меняет плоскости поляризации и не может пройти сквозь второй поляризатор. Эта ячейка будет выглядеть черной на экране. Если же, подать напряжение, то жидкие кристаллы повернутся и изменят плоскость поляризации луча, который в свою очередь беспрепятственно пройдёт сквозь второй поляризатор. Для повышения быстродействия применяется технология тонкопленочных транзисторов ( Thin Film Transistor ), суть этой технологии в том, что для управления каждой ячейкой применяется отдельный тонкопленочный транзистор, а не горизонтальный и вертикальный электрод.

Известно, что массовое создание больших плоских экранов на жидких кристаллах сталкивается с трудностями не принципиального, а чисто технологического характера. Хотя принципиально возможность создания таких экранов продемонстрирована, однако оно связно со сложностью их производства при современной технологии их стоимость оказывается очень высокой. Поэтому возникла идея создания проекционных устройств на жидких кристаллах, в которых изображение, полученное на жидкокристаллическом экране малого размера могло бы быть спроектировано в увеличенном виде на обычный экран, подобно тому, как это происходит в кинотеатре с кадрами кинопленки. Оказалось, что такие устройства могут быть реализованы на жидких кристаллах, если использовать сэндвичевые структуры, в которые наряду со слоем жидкого кристалла входит слой фотополупроводника. Причем запись изображения в жидком кристалле, осуществляемая с помощью фотополупроводника, производится лучом света. Теперь же познакомимся с физическими явлениями, положенными в основу его работы.

Принцип записи изображения очень прост. В отсутствие подсветки фотополупроводника его проводимость очень мала, поэтому практически вся разность потенциалов, поданная на электроды оптической ячейки, в которую еще дополнительно введен слой фотополупроводника, падает на этом слое фотополупроводника. При этом состояние жидкокристаллического слоя соответствует отсутствию напряжен; .я на нем. При подсветке фотополупроводника его проводимость резко возрастает, так как свет создает в нем дополнительные носители тока (свободные электроны и дырки). В результате происходит перераспределение электрических напряжений в ячейке — теперь практически все напряжение падает на жидкокристаллическом слое, и состояние слоя, в частности, его оптические характеристики изменяются соответственно величине поданного напряжения. Таким образом изменяются оптические характеристики жидкокристаллического слоя в результате действия света. Ясно, что при этом в принципе может быть использован любой электрооптический эффект из описанных выше. Практически, конечно, выбор электрооптического эффекта в таком сэндвичевом устройстве, называемом электрооптическим транспарантом, определяется наряду с требуемыми оптическими характеристиками и чисто технологическими причинами.

Важно, что в описываемом транспаранте изменение оптических характеристик жидкокристаллического слоя происходит локально — в точке засветки фотополупроводника. Поэтому такие транспаранты обладают очень высокой разрешающей способностью. Так, объем информации, содержащейся на телевизионном экране, может быть записан на транспаранте размерами менее 1Х1 см² .

Описанный способ записи изображения, помимо всего прочего, обладает большими достоинствами, так как он делает ненужной сложную систему коммутации, т. е. систему подвода электрических сигналов, которая применяется в матричных экранах на жидких кристаллах.[2],[5].

Термография.

Одно из важных направлений использования жидких кристаллов - термография. Подбирая состав жидкокристаллического вещества, создают индикаторы для разных диапазонов температуры и для различных конструкций. Например, жидкие кристаллы в виде плёнки наносят на транзисторы, интегральные схемы и печатные платы электронных схем. Неисправные элементы — сильно нагретые или холодные, неработающие — сразу заметны по ярким цветовым пятнам. Новые возможности получили врачи: жидкокристаллический индикатор на коже больного быстро диагностирует скрытое воспаление и даже опухоль.

IVО будущих применениях жидких кристаллов

Интенсивное изучение ЖК началось в середине 70-х гг. прошлого столетия, в настоящее время эти системы продолжают детально исследаваться в силу своих уникальных фотоупругих, электрооптических и нелинейных оптических свойств. Рассматриваются способы их синтеза и тестирования, методы введения в различные фоточувствительные полимерные и наноструктурированные среды. Изучаются жидкокристаллические нематические, холестерические и смектические структуры, а также системы, обладающие сегнетоэлектрическими свойствами.

Важной доминантой в изучении фазового состояния ЖК, структурирования мезофазы является проведение их сенсибилизации при использовании нанообъектов. В качестве последних используются фуллерены, нанотрубки, нановолокна, наночастицы, J–агрегаты, др. Исследуются структурные, химические, спектральные, фотопроводниковые, электрические, нелинейно-оптические свойства жидких кристаллов и нанокомпозитов на их основе; изучаются механизмы взаимодействия теплового излучения, магнитного и электрического полей, а также лазерного излучения широкого спектрального и энергетического диапазонов с данными системами. Определяются перспективы использования жидкокристаллических сред в качестве усилителей яркости изображения, перестраиваемых фильтров, дисплейных элементов нового поколения, быстродействующих переключателей, оптически управляемых и акустических модуляторов света, термодатчиков в различных областях науки, техники, биологии и медицины. Каждая из областей по-своему интересна и познавательна и требует определенных усилий для своего планомерного развития.

Пространственно-временной модулятор света

Управляемые оптические транспаранты могут быть использованы не только как элементы проекционного устройства, но и выполнять значительное число функций, связанных с преобразованием, хранением и обработкой оптических сигналов. В связи с тенденциями развития методов передачи и обработки информации с использованием оптических каналов связи, позволяющих увеличить быстродействие устройств и объем передаваемой информации, управляемые оптические транспаранты на жидких кристаллах представляют значительный интерес и с этой точки зрения. В этом случае их еще принято называть пространственно-временными модуляторами света (ПВМС), или световыми клапанами. Перспективы и масштабы применения ПВМС в устройствах обработки оптической информации определяются тем, насколько сегодняшние характеристики оптических транспарантов могут быть улучшены в сторону достижения максимальной чувствительности к управляющему излучению, повышения быстродействия и пространственного разрешения световых сигналов, а также диапазона длин волн излучения, в котором надежно работают эти устройства. Как уже отмечалось, одна из основных проблем — это проблема быстродействия жидкокристаллических элементов, однако уже достигнутые характеристики модуляторов света позволяют совершенно определенно утверждать, что они займут значительное место в системах обработки оптической информации. Ниже рассказывается о ряде возможных применений модуляторов света.

Прежде всего отметим высокую чувствительность модуляторов света к управляющему световому потоку, которая характеризуется интенсивностью светового потока. Спектральный диапазон работы модуляторов, выполненных на различных полупроводниковых материалах, перекрывает длины волн от ультрафиолетового до ближнего инфракрасного излучения. Очень важно, что в связи с применением в модуляторах фотополупроводников удается улучшить временные характеристики устройств по сравнению с быстродействием собственно жидких кристаллов. Разумеется, изменение оптических характеристик жидкого кристалла в точке регистрации сигнала происходит с запаздыванием, т. е. более медленно, в соответствии с временем изменения оптических характеристик жидкого кристалла при наложении на него (или снятии) электрического поля.

Какие же, кроме уже обсуждавшихся функций, могут выполнять модуляторы света? При соответствующем подборе режима работы модулятора они могут выделять контур проектируемого на него изображения. Если контур перемещается, то можно визуализировать его движение. При этом существенно, что длина волны записывающего изображения излучения и считывающего излучения могут отличаться. Поэтому модуляторы света позволяют, например, визуализировать инфракрасное излучение, или с помощью видимого света модулировать пучки инфракрасного излучения, или создавать изображения в инфракрасном диапазоне длин волн.

В другом режиме работы модуляторы света могут выделять области, подвергнутые нестационарному освещению. В этом режиме работы из всего изображения выделяются, например, только перемещающиеся по изображению световые точки, или мерцающие его участки. Модуляторы света могут использоваться как усилители яркости света. В связи же с их высокой пространственной разрешающей способностью их использование оказывается эквивалентным усилителю с очень большим числом каналов. Перечисленные функциональные возможности оптических модуляторов дают основание использовать их 6 многочисленных задач обработки оптической информации, таких как распознавание образов, подавление помех, спектральный и корреляционный анализ, интерферометрия, в том числе запись голограмм в реальном масштабе времени, и т. д. Насколько широко перечисленные возможности жидкокристаллических оптических модуляторов реализуются в надежные технические устройства, покажет ближайшее будущее.

Оптический микрофон

Только что было рассказано об управлении световыми потоками с помощью света. Однако в системах оптической обработки информации и связи возникает необходимость преобразовывать не только световые сигналы в световые, но и другие самые разнообразные воздействия в световые сигналы. Такими воздействиями могут быть давление, звук, температура, деформация и т. д. И вот для преобразования этих воздействий в оптический сигнал жидкокристаллические устройства оказываются опять-таки очень удобными и перспективными элементами оптических систем.

Конечно, существует масса методов преобразовывать перечисленные воздействия в оптические сигналы, однако подавляющее большинство этих методов связано сначала с преобразованием воздействия в электрический сигнал, с помощью которого затем можно управлять световым потоком. Таким образом, методы эти двуступенчатые и, следовательно, не такие уж простые и экономичные в реализации. Преимущество применения в этих целях жидких кристаллов состоит в том, что с их помощью самые разнообразные воздействия можно непосредственно переводить в оптический сигнал, что устраняет промежуточное звено в цепи воздействие световой сигнал, а значит, вносит принципиальное упрощение в управление световым потоком. Другое достоинство ЖК-элементов в том, что они легко совместимы с узлами волоконно-оптических устройств.

Чтобы проиллюстрировать возможности с помощью ЖК управлять световыми сигналами, расскажем о принципе работы «оптического микрофона» на ЖК — устройства, предложенного для непосредственного перевода акустического сигнала в оптический.

Принципиальная схема устройства оптического микрофона очень проста. Его активный элемент представляет собой ориентированный слой нематика. Звуковые колебания создают периодические во времени деформации слоя, вызывающие также переориентации молекул и модуляцию поляризации (интенсивности) проходящего поляризованного светового потока.

Исследования характеристик оптического микрофона на ЖК, выполненные в Акустическом институте АН СССР, показали, что по своим параметрам он не уступает существующим образцам и может быть использован в оптических линиях связи, позволяя осуществлять непосредственное преобразование звуковых сигналов в оптические. Оказалось также, что почти во всем температурном интервале существования нематической фазы его акусто - оптические характеристики практически не изменяются.

Прежде чем перейти к другому примеру возможного применения ЖК в оптических линиях связи, напомним, что оптическое волокно представляет собой оптический волновод. Свет из этого волновода не выходит наружу по той причине, что снаружи на волокно нанесено покрытие, диэлектрическая проницаемость которого больше, чем во внутренней части волокна, в результате чего происходит полное внутреннее отражение света на границе внутренней части и внешнего покрытия. Волноводный режим распространения света в волокне может быть также достигнут не только за счет резкой диэлектрической границы, но и при плавном изменении показателя преломления (диэлектрической проницаемости) от середины к поверхности волновода.

По аналогии с оптическими волокнами в тонком слое жидкого кристалла также может быть реализован волноводный режим распространения света вдоль слоя, если обеспечить соответствующее изменение диэлектрической проницаемости в пределах толщины слоя. А как мы знаем, изменения диэлектрических характеристик в ЖК можно добиться изменением ориентации директора (длинных осей молекул). Оказывается, в слое нематика или холестерина можно, например, путем приложения электрического поля обеспечить такой характер изменения ориентации директора по толщине, что для определенной поляризации света такой слой оказывается оптическим волноводом.

Каждый увидит здесь очевидную аналогию между оптическим волокном-волноводом и жидкокристаллическим волноводом. Но имеется здесь и очень существенная разница. Эта разница состоит в том, что если диэлектрические характеристики оптического волокна, а следовательно, и его волноводные свойства, неизменны и формируются при его изготовлении, то диэлектрические, а следовательно, и волноводные свойства ЖК-волновода легко изменять путем внешних воздействий.

Это значит, например, что если жидкокристаллический волновод включен в канал волоконной связи, то световой поток, идущий по этому каналу, можно модулировать, меняя характеристики ЖК-элемента. В простейшем случае это может быть просто прерывание светового потока, которое может происходить в ЖК-элементе при таком переключении электрического сигнала на нем, которое приводит к исчезновению его волноводных свойств. Кстати сказать, этот же ЖК-элемент может выполнять и функции оптического микрофона, если он устроен так, что акустический сигнал вызывает в нем возмущение ориентации директора.

Уменьшение трения при помощи ЖК.

Новый тип смазки, предложенный учеными из Фраунгоферовского института механики материалов (Фрайбург, Германия), позволяет уменьшить трение в подшипниках и передаточных механизмах практически до нуля. Андреас Кайлер (Andreas Kailer) объясняет, как удалось добиться таких результатов: «Смазка изготовлена на основе жидких кристаллов (ЖК) наподобие тех, что используются при производстве современных мониторов с плоскими экранами. В отличие от обычных жидкостей, все молекулы ЖК имеют одинаковую ориентацию в пространстве. Откройте новую коробку спичек: головки будут смотреть в одном направлении».

Совместно с коллегами из Фраунгоферовского института прикладных исследований полимеров и инженерами компании Nematel ученые провели практические испытания с целью выяснить, какие кристаллы и в каких условиях лучше всего использовать для создания смазки. Схема эксперимента проста: к металлическому цилиндру, который передвигается по контактной поверхности, прикладывается определенное усилие. Исследователи замеряют энергию, которую необходимо затратить для перемещения этого цилиндра.

Как оказалось, через некоторое время после нанесения на соприкасающиеся поверхности ЖК трение падает почти до нуля. Длительность переходного процесса определяется в основном силой, которая приложена к цилиндру. «Опыты показывают, что применять смазку на основе жидких кристаллов в подшипниках качения нецелесообразно, так как контактное давление слишком велико, и сила трения снижается не так существенно, — делится результатами исследования доктор Кайлер. — С другой стороны, такая смазка идеально подходит для подшипников скольжения». Поскольку производство ЖК до настоящего момента было ориентировано на их использование в различных дисплеях (а значит, требовалось обеспечить исключительную чистоту продукции), цены на них остаются очень высокими. Поэтому в ближайших планах ученых стоит разработка упрощенного процесса синтезирования. Всего же, по их оценкам, до выхода на рынок нового типа смазочных материалов осталось от трех до пяти лет.

Методические рекомендации

В своей книге “Физика жидких кристаллов” французский физик- теоретик П. де Жен красноречиво написал: “Жидкие кристаллы прекрасны и загадочны, и поэтому я их люблю. Я надеюсь, что некоторые из читателей…испытают к ним то же влечение, помогут разгадать загадки и поставят новые вопросы”. Замечательные слова!

В настоящее время, к сожалению, в курсе физике общеобразовательных школ не рассматривается тема удивительного состояния вещества - жидкий кристалл. Интересующиеся школьники так же не могут найти полезной и понятной информации по данной теме ни в современных книгах, ни в сети интернет. По этому, нами был разработан данный элективный курс. При проведении данного курса следует обратить особое внимание на то, что в нем нет лабораторных практикумов. Это объясняется тем, что само получение ЖК достаточно трудоемкий процесс, а так же требует финансовых затрат. Следует сделать уклон на создание групповых проектов по свойствам и эффектам жидких кристаллов. Этим можно активизировать познавательную деятельность учащихся, а так же воспитывать чувства коллективизма. Так же, не мало, важным является просмотр фильма и его обсуждение. Необходимо указать на особенность и уникальность этих веществ и возможности дальнейшего изучения этой темы в их студенческой жизни.

В данном курсе все поставленные цели достигнуты.

Список литературы

1. Адамчик А., Стругальский З. Жидкие кристаллы. М.: Сов. радио, 1979. 160

2. . Блинов Л. М. Электро- и магнитооптика жидких кристаллов. М.: Наука, 1978. 384 с

3. де Жен П. Физика жидких кристаллов, Пер. с англ. М.: Мир, 1977. 400 с.

4. Жаркова Г. М., Сонин А. С. Жидкокристаллические композиты. Новосибирск: ВО “Наука”, 1994. 214 с.

5. Каманина Н.В. Жидкие кристаллы — перспективные материалы оптоэлектроники. Свойства и области применения: Учеб. пособие. СПб.: Изд-во СПбГЭТУ “ЛЭТИ”, 2004. 84 с.

6. Каманина Н. В. Электрооптические системы на основе жидких кристаллов и фуллеренов – перспективные материалы наноэлектроники. Свойства и области применения. Учебное пособие. - СПб: СПбГУИТМО, 2008 – 137с.

7. Сонин А. С. Введение в физику жидких кристаллов. М.: Наука, 1983. 320 с.

8. Пикин С.А., Блинов Л.М. Жидкие кристаллы. - М.: Наука, 1982. – 280 с.

9. Пикин С. А. Стационарное течение нематической жидкости во внешнем электрическом поле // ЖЭТФ. 1971. Т. 60, № 3. С. 1185 – 1190.

10. Пространственные модуляторы света / А. А. Васильев, Д. Касасент, И. Н. Компанец, А. В. Парфенов. М.: Радио и связь, 1987. 320 с.

11. Чандрасекар С. Жидкие кристаллы. Пер. с англ. М.: Мир, 1980. 344

12. Чистяков И.Г. Жидкие кристаллы. – М.: Наука, 1966. – 272 с.
