ВВЕДЕНИЕ.

Энерговооруженность общества – основа его научно-технического прогресса, база развития производительных сил. Её соответствие общественным потребностям – важнейший фактор экономического роста. Развивающееся мировое хозяйство требует постоянного наращивания энерговооруженности производства. Однако, человечеству в последнее время постоянно не хватает энергии. Все чаще в газетах и различных журналах встречаются статьи об энергетическом кризисе.

Если в конце XIX века энергия играла, в общем, вспомогательную и незначительную в мировом балансе роль, то уже в 1930 году в мире было произведено около 300 миллиардов киловатт-часов электроэнергии. Сейчас в мире производится около 60 тыс. миллиардов кВт. час. Чтобы добыть руду, выплавить из нее металл, построить дом, сделать любую вещь, нужно израсходовать энергию. А потребности человека все время растут, да и людей становится все больше. Так за чем же остановка? Ученые и изобретатели уже давно разработали многочисленные способы производства энергии, в первую очередь электрической. Давайте тогда строить все больше и больше электростанций, и энергии будет столько, сколько понадобится! Такое, казалось бы, очевидное решение сложной задачи, оказывается, таит в себе немало подводных камней. Неумолимые законы природы утверждают, что получить энергию, пригодную для использования, можно только за счет ее преобразований из других форм.

Вечные двигатели, якобы производящие энергию и ниоткуда ее не берущие, к сожалению, невозможны. А структура мирового энергохозяйства к сегодняшнему дню сложилась таким образом, что четыре из каждых пяти произведенных киловатт получаются, в принципе, тем же способом, которым пользовался первобытный человек для согревания, то есть при сжигании топлива, или при использовании запасенной в нем химической энергии, преобразовании ее в электрическую на тепловых электростанциях. Правда, способы сжигания топлива стали намного сложнее и совершеннее. Возросшие требования к защите окружающей среды потребовали нового подхода к энергетике.

Предприятия топливно-энергетического комплекса (ТЭК) являются источником более 48% загрязняющих веществ, поступающих в атмосферу в результате хозяйственной деятельности во всех отраслях экономики. А в промышленных выбросах доля предприятий ТЭК составляет около 60%. Негативное воздействие предприятий ТЭК на окружающую среду выражается не только в загрязнении природных сред органическими и неорганическими веществами, но также и в результате изъятия и деградации почв и земель из-за складирования и закачки отходов, подтопления, подработки территорий, изменения сейсмотектонических условий и др. Также всем известно, что запасы нефти, угля, газа не бесконечны. И срок их использования, по оценкам разных специалистов, колеблется в разных местах от тысячи до десятка лет! Не такая уж блестящая перспектива оставить потомков без энергетического обеспечения. Особенно учитывая устойчивую тенденцию удорожания нефти и газа. И чем дальше, тем более быстрыми темпами. А уж о глобальном изменении климата приходится последние несколько лет не только слышать с различных трибун, но и ощущать на себе, наблюдая скачки температуры на градуснике. Все это привело к более глубокому изучению и использованию нетрадиционных возобновляемых источников энергии (НВИЭ). К ним относят энергию ветра, Солнца, геотермальную энергию, биомассу и энергию Мирового океана. Основное преимущество возобновляемых источников энергии их неисчерпаемость и экологическая чистота. Их использование не изменяет энергетический баланс планеты. Но также эти источники энергии имеют и отрицательные свойства. Это малая плотность потока (удельная мощность) и изменчивость во времени большинства НВИЭ. Первое обстоятельство заставляет создавать большие площади энергоустановок, перехватывающие поток используемой энергии (приемные поверхности солнечных установок, площадь ветроколеса, протяженные плотины приливных электростанций и т.п.). Это приводит к большой материалоемкости подобных устройств, а, следовательно, к увеличению удельных капиталовложений по сравнению с традиционными энергоустановками. Но, повышенные капиталовложения впоследствии окупаются за счет низких эксплуатационных затрат. Например, нормальной солнечной батарее не нужен ремонт несколько десятков(!) лет. Эти качества и послужили причиной бурного развития возобновляемой энергетики во всем мире и весьма оптимистических прогнозов их развития в ближайшем десятилетии.

1.ПОЖИНАТЕЛИ ВЕТРА.

Различные виды НВИЭ находятся на различных стадиях освоения. Как это ни парадоксально, наибольшее применение получил самый изменчивый и непостоянный вид энергии – ветер. Особенно активно развивается ветроэнергетика – 24% в год. Сейчас это наиболее быстро растущий сектор энергетической промышленности в мире. Во многих странах возникла новая отрасль – ветроэнергетическое машиностроение. По-видимому, и в ближайшей перспективе ветроэнергетика сохранит свои передовые позиции. Мировыми лидерами по применению энергии ветра являются США, Германия, Нидерланды, Дания, Индия. В Европе ветрогенераторы стали привычным элементом пейзажа. Например, в Дании 13% электроэнергии уже сейчас вырабатывается с помощью возобновляемых источников. Половина ветровых турбин изготавливается именно в этой стране, отсюда их развозят по всему свету.

Первые разработки теории ветродвигателя относятся к 1918 г. В. Залевский заинтересовался ветряками и авиацией одновременно. Он начал создавать полную теорию ветряной мельницы и вывел несколько теоретических положений, которым должна отвечать ветроустановка.

В начале ХХ века интерес к воздушным винтам и ветроколесам не был обособлен от общих тенденций времени – использовать ветер, где это только возможно. Первоначально наибольшее распространение ветроустановки получили в сельском хозяйстве. Воздушный винт использовали для привода судовых механизмов. На всемирно известном “Фраме” (“Фрам” [фр. frum вперед] – исследовательское судно Ф. Нансена, исследователя Арктики) он вращал динамомашину. На парусниках ветряки приводили в движение насосы и якорные механизмы.

В России к началу ХХ века вращалось около 2500 тысяч ветряков общей мощностью миллион киловатт. После 1917 года мельницы остались без хозяев и постепенно разрушились. Правда, делались попытки использовать энергию ветра уже на научной и государственной основе. В 1931 году вблизи Ялты была построена крупнейшая по тем временам ветроэнергетическая установка мощностью 100 кВт, а позднее разработан проект агрегата на 5000 кВт. Но реализовать его не удалось, так как Институт ветроэнергетики, занимавшийся этой проблемой, был закрыт.

Сложившаяся ситуация отнюдь не обусловливалась местным головотяпством. Такова была общемировая тенденция. В США к 1940 году построили ветроагрегат мощностью в 1250 кВт. К концу войны одна из его лопастей получила повреждение. Ее даже не стали ремонтировать – экономисты подсчитали, что выгодней использовать обычную дизельную электростанцию. Дальнейшие исследования этой установки прекратились, а ее создатель и владелец П. Путнэм изложил свой горестный опыт в прекрасной книге “Энергия ветра”, которая не потеряла до сих пор своей актуальности.

Неудавшиеся попытки использовать энергию ветра в крупномасштабной энергетике сороковых годов не были случайны. Нефть оставалась сравнительно дешевой, резко снизились удельные капитальные вложения на крупных тепловых электростанциях, освоение гидроэнергии, как тогда казалось, гарантирует и низкие цены, и удовлетворительную экологическую чистоту.

Существенным недостатком энергии ветра является ее изменчивость во времени, но его можно скомпенсировать за счет расположения ветроагрегатов. Если в условиях полной автономии объединить несколько десятков крупных ветроагрегатов, то средняя их мощность будет постоянной. При наличии других источников энергии ветрогенератор может дополнять существующие. И, наконец, от ветродвигателя можно непосредственно получать механическую энергию.

1.1.УПРЯЖЬ ДЛЯ ВЕТРА

Принцип действия всех ветродвигателей один: под напором ветра вращается ветроколесо с лопастями, передавая крутящий момент через систему передач валу генератора, вырабатывающего электроэнергию, водяному насосу. Чем больше диаметр ветроколеса, тем больший воздушный поток оно захватывает и тем больше энергии вырабатывает агрегат.

Принципиальная простота дает здесь исключительный простор для конструкторского творчества, но только неопытному взгляду ветроагрегат представляется простой конструкцией.

Типы ветродвигателей

Большинство типов ветродвигателей известны так давно, что история умалчивает имена их изобретателей. Основные разновидности ветроагрегатов изображены на рис. 1. Они делятся на две группы:

1.ветродвигатели с вертикальной осью вращения (карусельные: лопастные

(1) и ортогональные (6)).

2.ветродвигатели с горизонтальной осью вращения (крыльчатые) (2-5);

Типы крыльчатых ветродвигателей отличаются только количеством лопастей.

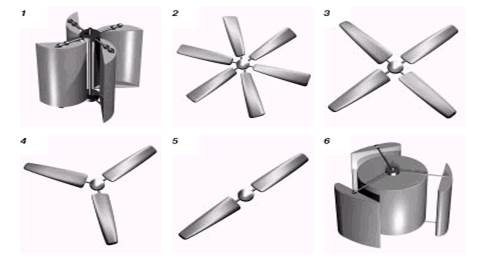

Рис1. Типы ветродвигателей

Крыльчатые

Рис.2. Традиционный крыльчатый ветродвигатель

Традиционная компоновка ветряков – с горизонтальной осью вращения (рис.2) – неплохое решение для агрегатов малых размеров и мощностей. Когда же размахи лопастей выросли, такая компоновка оказалась неэффективной, так как на разной высоте ветер дует в разные стороны. В этом случае не только не удается оптимально ориентировать агрегат по ветру, но и возникает опасность разрушения лопастей.

Для крыльчатых ветродвигателей, наибольшая эффективность которых достигается при действии потока воздуха перпендикулярно к плоскости вращения лопастей крыльев, требуется устройство автоматического поворота оси вращения. С этой целью применяют крыло-стабилизатор. Карусельные ветродвигатели обладают тем преимуществом, что могут работать при любом направлении ветра, не изменяя своего положения.

Коэффициент использования энергии ветра у крыльчатых ветродвигателей намного выше, чем у карусельных. В то же время, у карусельных ветродвигателей намного больше момент вращения. Он максимален для карусельных лопастных агрегатов при нулевой относительной скорости ветра.

Распространение крыльчатых ветроагрегатов объясняется величиной скорости их вращения. Они могут непосредственно соединяться с генератором электрического тока без повышающего редуктора. Скорость вращения крыльчатых ветродвигателей обратно пропорциональна количеству крыльев, поэтому агрегаты с количеством лопастей больше трех практически не используются.

Карусельные

Различие в аэродинамике дает карусельным установкам преимущество в сравнении с традиционными ветряками. При увеличении скорости ветра они быстро наращивают силу тяги, после чего скорость вращения стабилизируется. Карусельные ветродвигатели тихоходны и это позволяет использовать простые электрические схемы, например, с асинхронным генератором, без риска потерпеть аварию при случайном порыве ветра. Еще более важным преимуществом карусельной конструкции стала ее способность без дополнительных ухищрений следить за тем “откуда дует ветер”, что весьма существенно для приземных рыскающих потоков. Ветродвигатели подобного типа строятся в США, Японии, Англии, ФРГ, Канаде.

Карусельный лопастный ветродвигатель наиболее прост в эксплуатации. Его конструкция обеспечивает максимальный момент при запуске ветродвигателя и автоматическое саморегулирование максимальной скорости вращения в процессе работы. С увеличением нагрузки уменьшается скорость вращения и возрастает вращающий момент вплоть до полной остановки.

Ортогональные. Ортогональные ветроагрегаты, как полагают специалисты, перспективны для большой энергетики. Сегодня перед ветропоклонниками ортогональных конструкций стоят определенные трудности. Среди них, в частности, проблема запуска.

В ортогональных установках используется тот же профиль крыла, что и в дозвуковом самолете (см. рис. 1. (6)). Самолет, прежде чем “опереться” на подъемную силу крыла, должен разбежаться. Так же обстоит дело и в случае с ортогональной установкой. Сначала к ней нужно подвести энергию – раскрутить и довести до определенных аэродинамических параметров, а уже потом она сама перейдет из режима двигателя в режим генератора.

Отбор мощности начинается при скорости ветра около 5 м/с, а номинальная мощность достигается при скорости 14-16 м/с. Предварительные расчеты ветроустановок предусматривают их использование в диапазоне от 50 до 20 000 кВт. В реалистичной установке мощностью 2000 кВт диаметр кольца, по которому движутся крылья, составит около 80 метров.

У мощного ветродвигателя большие размеры. Однако можно обойтись и малыми – взять числом, а не размером. Снабдив каждый электрогенератор отдельным преобразователем, можно просуммировать выходную мощность, вырабатываемую генераторами. В этом случае повышается надежность и живучесть ветроустановки.

Неожиданные проявления и применения. Реально работающие ветроагрегаты обнаружили ряд отрицательных явлений. Например, распространение ветрогенераторов может затруднить прием телепередач и создавать мощные звуковые колебания. Появление экспериментального ветродвигателя на Оркнейских островах (Англия) в 1986 году вызвало многочисленные жалобы от телезрителей ближайших населенных пунктов. В итоге около ветростанции был построен телевизионный ретранслятор. Лопасти крыльчатой ветряной турбины были выполнены из стеклопластика, который не отражает и не поглощает радиоволны. Помехи создавал стальной каркас лопастей и имеющиеся на них металлические полоски, предназначенные для отвода ударов молний. Они отражали и рассеивали ультракоротковолновый сигнал. Отраженный сигнал смешивался с прямым, идущим от передатчика, и создавал на экранах помехи. Построенная в 1980 году в городке Бун (США) ветроэлектростанция, дающая 2 тысячи киловатт, действовала безотказно, но вызывала нарекания жителей городка. Во время работы ветряка в окнах дребезжали стекла, и звенела посуда на полках. Было установлено, что шестидесятиметровый винт при определенной скорости вращения издавал инфразвук. Он не ощущается человеческим ухом, но вызывает низкочастотные колебания предметов и небезопасен для человека. После доработки лопастей от инфразвуковых колебаний удалось избавиться. Ветродвигатели могут не только вырабатывать энергию. Способность привлекать внимание вращением без расходования энергии используется для рекламы. Наиболее простой – однолопастный карусельный ветродвигатель представляет собой прямоугольную пластинку с отогнутыми краями (рис.3). Закрепленный на стене он начинает вращаться даже при незначительном ветре. На большой площади крыльев карусельный трех-четырех лопастный ветродвигатель может вращать рекламные плакаты и небольшой генератор. Запасенная в аккумуляторе электроэнергия может освещать крылья с рекламой в ночное время, а в безветренную погоду и вращать их.

Рис.3. Однолопастной карусельный двигатель

2.ЭНЕРГИЯ СОЛНЦА.

Проблема утилизации экологически чистой и притом «дармовой солнечной энергии волнует человечество с незапамятных времен, но только недавно успехи в этом направлении позволили начать формировать реальный, развивающийся рынок солнечной энергетики. К настоящему времени основными способами прямой утилизации солнечной энергии являются преобразование ее в электрическую и тепловую. Устройства, преобразующие солнечную энергию в электрическую, называются фотоэлектрическими или фотовольтаическими, а приборы, преобразующие солнечную энергию в тепловую, - термическими. В последнее время все большее распространение получают так называемые гибридные или как их еще называют комбинированные системы, сочетающие в себе функции фотовольтаических и термических устройств. Отличительной особенностью гибридных систем является возможность их функционирования в автономном режиме, без подключения к централизованным энергосистемам. В литературе все три типа приборов называются гелиосистемами. Сейчас, суммарная мировая мощность автономных фотоэлектрических установок достигла 500 МВт.

2.1.ПРЕОБРАЗОВАТЕЛИ СОЛНЕЧНОЙ ЭНЕРГИИ

Существует два основных направления в развитии солнечной энергетики: решение глобального вопроса снабжения энергией и создание солнечных преобразователей, рассчитанных на выполнение конкретных локальных задач. Эти преобразователи, в свою очередь, также делятся на две группы; высокотемпературные и низкотемпературные.

В преобразователях первого типа солнечные лучи концентрируются на небольшом участке, температура которого поднимется до 3000°С. Такие установки уже существуют. Они используются, например, для плавки металлов (см. рис. 4.)

Рис.4.Высокотемпературный гелиостат

Самая многочисленная часть солнечных преобразователей работает при гораздо меньших температурах – порядка 100-200°С. С их помощью подогревают воду, обессоливают ее, поднимают из колодцев. В солнечных кухнях готовят пищу. Сконцентрированным солнечным теплом сушат овощи, фрукты и даже замораживают продукты. Энергию солнца можно аккумулировать днем для обогрева домов и теплиц в ночное время.

Солнечные установки практически не требуют эксплуатационных расходов, не нуждаются в ремонте и требуют затрат лишь на их сооружение и поддержание в чистоте. Работать они могут бесконечно.

2.2.КОНЦЕНТРАТОРЫ СОЛНЕЧНОГО СВЕТА

С детства многие помнят, что с помощью собирательной линзы от солнечного света можно зажечь бумагу. В промышленных установках линзы не используются: они тяжелы, дороги и трудны в изготовлении.

Сфокусировать солнечные лучи можно и с помощью вогнутого зеркала. Оно является основной частью гелиоконцентратора, прибора, в котором параллельные солнечные лучи собираются с помощью вогнутого зеркала. Если в фокус зеркала поместить трубу с водой, то она нагреется. Таков принцип действия солнечных преобразователей прямого действия.

Наиболее эффективно их можно использовать в южных широтах, но и в средней полосе они находят применение. Зеркала в установках используются либо традиционные – стеклянные, либо из полированного алюминия. Наиболее эффективные концентраторы солнечного излучения (рис. 6) имеют форму:

1.цилиндрического параболоида (а);

2.параболоида вращения (б);

3.плоско-линейной линзы Френеля (в).

Рис. 5. Формы концентраторов солнечной энергии

Фирма Loose Industries на солнечно-газовой электростанции в Калифорнии использует систему параболо-цилиндрических длинных отражателей в виде желоба. В его фокусе проходит труба с теплоносителем – дифенилом, нагреваемым до 350°С. Желоб поворачивается для слежения за солнцем только вокруг одной оси (а не двух, как плоские гелиостаты). Это позволило упростить систему слежения за солнцем. Солнечная энергия может непосредственно преобразовываться в механическую. Для этого используется двигатель Стирлинга. Если в фокусе параболического зеркала диаметром 1,5 м установить динамический преобразователь, работающий по циклу Стирлинга, получаемой мощности (1 кВт) достаточно, чтобы поднимать с глубины 20 метров 2 м³ воды в час.

В реальных гелиосистемах плоско-линейная линза Френеля используется редко из-за ее высокой стоимости.

Рис.6. Солнечный водонагреватель

Водонагреватель. Водонагреватель предназначен для снабжения горячей водой, в основном, индивидуальных хозяйств. Устройство состоит из короба со змеевиком, бака холодной воды, бака-аккумулятора и труб. Короб стационарно устанавливается под углом 30-50° с ориентацией на южную сторону. Холодная, более тяжелая, вода постоянно поступает в нижнюю часть короба, там она нагревается и, вытесненная холодной водой, поступает в бак-аккумулятор. Она может быть использована для отопления, для душа либо для других бытовых нужд.

Дневная производительность на широте 50° примерно равна 2 кВт/ч с квадратного метра. Температура воды в баке-аккумуляторе достигает 60-70°. КПД установки – 40%.

Тепловые концентраторы. Каждый, кто хоть раз бывал в теплицах, знает, как резко отличаются условия внутри нее от окружающих: Температура в ней выше. Солнечные лучи почти беспрепятственно проходят сквозь прозрачное покрытие и нагревают почву, растения, стены, конструкцию крыши. В обратном направлении тепло рассеивается мало из-за повышенной концентрации углекислого газа. По сходному принципу работают и тепловые концентраторы.

Это – деревянные, металлические, или пластиковые короба, с одной стороны закрытые одинарным или двойным стеклом. Внутрь короба для максимального поглощения солнечных лучей вставляют волнистый металлический лист, окрашенный в черный цвет. В коробе нагревается воздух или вода, которые периодически или постоянно отбираются оттуда с помощью вентилятора или насоса.

2.3.ЖИЛОЙ ДОМ С СОЛНЕЧНЫМ ОТОПЛЕНИЕМ

Среднее за год значение суммарной солнечной радиации на широте 55°, поступающей в сутки на 20 м² горизонтальной поверхности, составляет 50-60 кВт/ч. Это соответствует затратам энергии на отопление дома площадью 60 м² .

Для условий эксплуатации сезонно обитаемого жилища средней полосы наиболее подходящей является воздушная система теплоснабжения. Воздух нагревается в солнечном коллекторе и по воздуховодам подается в помещение. Удобства применения воздушного теплоносителя по сравнению с жидкостным очевидны:

- нет опасности, что система замерзнет;

-нет необходимости в трубах и кранах;

- простота и дешевизна.

Недостаток – невысокая теплоемкость воздуха.

Конструктивно коллектор представляет собой ряд застекленных вертикальных коробов, внутренняя поверхность которых зачернена матовой краской, не дающей запаха при нагреве. Ширина короба около 60 см. В части расположения солнечного коллектора на доме предпочтение отдается вертикальному варианту. Он много проще в строительстве и дальнейшем обслуживании. По сравнению с наклонным коллектором (например, занимающим часть крыши), не требуется уплотнения от воды, отпадает проблема снеговой нагрузки, с вертикальных стекол легко смыть пыль.

Плоский коллектор, помимо прямой солнечной радиации, воспринимает рассеянную и отраженную радиацию: в пасмурную погоду, при легкой облачности, словом, в тех условиях, какие мы реально имеем в средней полосе. Плоский коллектор не создает высокопотенциальной теплоты, как концентрирующий коллектор, но для конвекционного отопления этого и не требуется, здесь достаточно иметь низкопотенциальную теплоту. Солнечный коллектор располагается на фасаде, ориентированном на юг (допустимо отклонение до 30° на восток или на запад).

Неравномерность солнечной радиации в течение дня, а также желание обогревать дом ночью и в пасмурный день диктует необходимость устройства теплового аккумулятора. Днем он накапливает тепловую энергию, а ночью отдает. Для работы с воздушным коллектором наиболее рациональным считается гравийно-галечный аккумулятор. Он дешев, прост в строительстве. Гравийную засыпку можно разместить в теплоизолированной заглубленной цокольной части дома. Теплый воздух нагнетается в аккумулятор с помощью вентилятора.

Для дома, площадью 60 м² , объем аккумулятора составляет от 3 до 6 м³ . Разброс определяется качеством исполнения элементов гелиосистемы, теплоизоляцией, а также режимом солнечной радиации в конкретной местности. Система солнечного теплоснабжения дома работает в четырех режимах

(рис. 7. а-г):

– отопление и аккумулирование тепловой энергии (а);

– отопление от аккумулятора (б);

– аккумулирование тепловой энергии (в);

– отопление от коллектора (г).

В холодные солнечные дни нагретый в коллекторе воздух поднимается и через отверстия у потолка поступает в помещения. Циркуляция воздуха идет за счет естественной конвекции. В ясные теплые дни горячий воздух забирается из верхней зоны коллектора и с помощью вентилятора прокачивается через гравий, заряжая тепловой аккумулятор. Для ночного отопления и на случай пасмурной погоды воздух из помещения прогоняется через аккумулятор и возвращается в комнаты подогретый.

В средней полосе гелиосистема лишь частично обеспечивает потребности отопления. Опыт эксплуатации показывает, что сезонная экономия топлива за счет использования солнечной энергии достигает 60%.

Рис. 7. Солнечный дом

2.4.ГЕЛИОСИСТЕМЫ НА ШИРОТЕ 60°

Одним из лидеров практического использования энергии Солнца стала Швейцария. Здесь построено примерно 2600 гелиоустановок на кремниевых фотопреобразователях мощностью от 1 до 1000 кВт и солнечных коллекторных устройств для получения тепловой энергии. Программа, получившая наименование “Солар-91” и осуществляемая под лозунгом “За энергонезависимую Швейцарию!”, вносит заметный вклад в решение экологических проблем и энергетическую независимость страны импортирующей сегодня более 70 процентов энергии.

Программа “Солар-91” осуществляется практически без поддержки государственного бюджета, в основном, за счет добровольных усилий и средств отдельных граждан, предпринимателей и муниципалитетов. Гелиоустановку на кремниевых фотопреобразователях, чаще всего мощностью 2-3 кВт, монтируют на крышах и фасадах зданий. Она занимает примерно 20-30 квадратных метров. Такая установка вырабатывает в год в среднем 2000 кВт/ч электроэнергии, что достаточно для обеспечения бытовых нужд среднего швейцарского дома и зарядки бортовых аккумуляторов электромобиля. Дневной избыток энергии в летнюю пору направляют в электрическую сеть общего пользования. Зимой же, особенно в ночные часы, энергия может быть бесплатно возвращена владельцу гелиоустановки.

Крупные фирмы монтируют на крышах производственных корпусов гелиостанции мощностью до 300 кВт. Одна такая станция может покрыть потребности предприятия в энергии на 50-70%.

В районах альпийского высокогорья, где нерентабельно прокладывать линии электропередач, строятся автономные гелиоустановки с аккумуляторами.

Опыт эксплуатации свидетельствует, что Солнце уже в состоянии обеспечить энергопотребности, по меньшей мере, всех жилых зданий в стране. Гелиоустановки, располагаясь на крышах и стенах зданий, на шумозащитных ограждениях автодорог, на транспортных и промышленных сооружениях не требуют для размещения дорогостоящей сельскохозяйственной или городской территории.

Автономная солнечная установка у поселка Гримзель дает электроэнергию для круглосуточного освещения автодорожного тоннеля. Вблизи города Шур солнечные панели, смонтированные на 700-метровом участке шумозащитного ограждения, ежегодно дают 100 кВт электроэнергии. Солнечные панели мощностью 320 кВт, установленные по заказу фирмы Biral на крыше ее производственного корпуса в Мюнзингене, почти полностью покрывают технологические потребности предприятия в тепле и электроэнергии.

Современная концепция использования солнечной энергии наиболее полно выражена при строительстве корпусов завода оконного стекла в Арисдорфе, где солнечным панелям общей мощностью 50 кВт еще при проектировании была отведена дополнительная роль элементов перекрытия и оформления фасада.

КПД кремниевых фотопреобразователей при сильном нагреве заметно снижается и, поэтому, под солнечными панелями проложены вентиляционные трубопроводы для прокачки наружного воздуха. Нагретый воздух работает как теплоноситель коллекторных устройств. Темно-синие, искрящиеся на солнце фотопреобразователи на южном и западном фасадах административного корпуса, отдавая в сеть 9 кВт электроэнергии, исполняют роль декоративной облицовки.

Один из крупных разделов программы “Солар-91” – развитие транспортных средств использующих солнечную энергию, так как автотранспорт “съедает” четверть энергетических ресурсов необходимых стране. Ежегодно в Швейцарии проводится международное ралли солнцемобилей “Тур де сол”. Трасса ралли, протяженностью 644 километра, проложена по дорогам северо-западной Швейцарии и Австрии. Гонки состоят из 6 однодневных этапов, длина каждого – от 80 до 150 километров.

Швейцарские граждане возлагают большие надежды на децентрализованное производство электрической и тепловой энергии собственными гелиоустановками. Это отвечает независимому и самостоятельному швейцарскому характеру, чувству цивилизованного собственника, не жалеющего средств ради чистоты горного воздуха, воды и земли. Наличие персональных гелиостанций стимулирует развитие в стране электроники и электротехники, приборостроения, технологии новых материалов и других наукоемких отраслей.

В июне 1985 года Урс Мунтвайлер, 27-летний инженер из Берна, провел по Дорогам Европы первое многодневное ралли легких электромобилей, оборудованных фотопреобразователями и использующих для движения солнечную энергию. В нем участвовало несколько швейцарских самодельщиков, восседавших в “поставленных на колеса ящиках из-под мыла” с прикрученными к ним сверху солнечными панелями. Во всем мире тогда едва ли можно было насчитать с десяток гелиомобилей.

Прошло четыре года. “Тур де сол” превратился в неофициальный чемпионат мира. В пятом “солнечном ралли”, состоявшемся в 1989 году, участвовало свыше 100 представителей из ФРГ, Франции, Англии, Австрии, США и других стран. Тем не менее, больше половины гелиомобилей принадлежало по-прежнему швейцарским первопроходцам.

В течение последующих пяти лет появилось понятие "серийный гелиомобиль". Гелиомобиль считается серийным, если фирма-изготовитель продала не менее 10-ти образцов, и они имеют сертификат, разрешающий движение по дорогам общего пользования.

3. ТЕРМАЛЬНАЯ ЭНЕРГИЯ ЗЕМЛИ.

Издавна люди знают о стихийных проявлениях гигантской энергии, таящейся в недрах земного шара. Память человечества хранит предания о катастрофических извержениях вулканов, унесших миллионы человеческих жизней, неузнаваемо изменивших облик многих мест на Земле. Мощность извержения даже сравнительно небольшого вулкана колоссальна, она многократно превышает мощность самых крупных энергетических установок, созданных руками человека. Правда, о непосредственном использовании энергии вулканических извержений говорить не приходится - нет пока у людей возможностей обуздать эту непокорную стихию, да и, к счастью, извержения эти достаточно редкие события. Но это проявления энергии, таящейся в земных недрах, когда лишь крохотная доля этой неисчерпаемой энергии находит выход через огнедышащие жерла вулканов.

Энергетика земли (геотермальная энергетика) базируется на использовании природной теплоты Земли. Недра Земли таят в себе колоссальный, практически неисчерпаемый источник энергии.

Так, например, маленькая европейская страна Исландия- "страна льда" в дословном переводе - полностью обеспечивает себя помидорами, яблоками и даже бананами! Многочисленные исландские теплицы получают энергию от тепла земли - других местных источников энергии в Исландии практически нет. Зато очень богата эта страна горячими источниками и знаменитыми гейзерами-фонтанами горячей воды, с точностью хронометра вырывающейся из-под земли. И хотя не исландцам принадлежит приоритет в использовании тепла подземных источников, жители этой маленькой северной страны эксплуатируют подземную котельную очень интенсивно.

Столица - Рейкьявик, в которой проживает половина населения страны, отапливается только за счет подземных источников. Но не только для отопления черпают люди энергию из глубин земли. Уже давно работают электростанции, использующие горячие подземные источники. Первая такая электростанция, совсем еще маломощная, была построена в 1904 году в небольшом итальянском городке Лардерелло, названном так в честь французского инженера Лардерелли, который еще в 1827 году составил проект использования многочисленных в этом районе горячих источников. Постепенно мощность электростанции росла, в строй вступали все новые агрегаты, использовались новые источники горячей воды, и в наши дни мощность станции достигла уже внушительной величины-360 тысяч киловатт. В Новой Зеландии существует такая электростанция в районе Вайракеи, ее мощность 160 тысяч киловатт. В 120 километрах от Сан-Франциско в США производит электроэнергию геотермальная станция мощностью 500 тысяч киловатт.

4.ЭНЕРГИЯ МИРОВОГО ОКЕАНА

Известно, что запасы энергии в Мировом океане колоссальны, ведь две трети земной поверхности (361 млн. кв. км) занимают моря и океаны: акватория Тихого океана составляет 180 млн. кв. км, Атлантического – 93 млн. кв. км, Индийского – 75 млн. кв. км. Так, тепловая энергия, соответствующая перегреву поверхностных вод океана по сравнению с донными, скажем, на 20 градусов, имеет величину порядка 10²⁶ Дж. Кинетическая энергия океанских течений оценивается величиной порядка 10¹⁸ Дж. Однако пока что люди умеют использовать лишь ничтожные доли этой энергии, да и то ценой больших и медленно окупающихся капиталовложений, так что такая энергетика до сих пор казалась малоперспективной.

Происходящее весьма быстрое истощение запасов ископаемых топлив, использование которых к тому же связано с существенным загрязнением окружающей среды, заставляет ученых и инженеров уделять все большее внимание поискам возможностей рентабельной утилизации обширных и безвредных источников энергии, в том числе и энергии в Мировом океане. Широкая общественность еще не знает, что поисковые работы по извлечению энергии из морей и океанов приобрели в последние годы в ряде стран уже довольно большие масштабы и что их перспективы становятся все более обещающими.

Океан таит в себе несколько различных видов энергии: энергию приливов и отливов, океанских течений, термальную энергию, и др.

4.1. ЭНЕРГИЯ ПРИЛИВОВ

Веками люди размышляли над причиной морских приливов и отливов. Сегодня мы достоверно знаем, что могучее природное явление – ритмичное движение морских вод вызывают силы притяжения Луны и Солнца. Приливные волны таят в себе огромный энергетический потенциал – 3 млрд. кВт.

Наиболее очевидным способом использования океанской энергии представляется постройка приливных электростанций (ПЭС).

Энергию приливов на протяжении веков человек использовал для приведения в действие мельниц и лесопилок. Но с появлением парового двигателя она была предана забвению до середины 60-х годов, когда были пущены первые ПЭС во Франции и СССР.

С 1967 г. в устье реки Ранс во Франции на приливах высотой до 13 метров работает ПЭС мощностью 240 тыс. кВт с годовой отдачей 540 тыс. кВт\ч. В СССР инженером Л.Б.Бернштейном был разработан удобный способ постройки блоков ПЭС, буксируемых на плаву в нужные места. Его идеи были проверены на ПЭС, построенной в 1968 году в Кислой Губе около Мурманска. Сейчас создан проект Мезенской ПЭС на Белом море, мощностью 11,4 ГВт.

К числу энергетических ресурсов Мирового океана относят также энергию волн и температурного градиента. Энергия ветровых волн суммарно оценивается в 2,7 млрд. кВт в год. Опыты показали, что ее следует использовать не у берега, куда волны приходят ослабленными, а в открытом море или в прибрежной зоне шельфа. В некоторых шельфовых акваториях волновая энергия достигает значительной концентрации: в США и Японии – около 40 кВт на метр волнового фронта, а на западном побережье Великобритании – даже 80 кВт на 1 метр. Использование этой энергии, хотя и в местных масштабах, уже начато в Великобритании и Японии.

Британские острова имеют очень длинную береговую линию, во многих местах море остается бурным в течение длительного времени. По оценкам ученых, за счет энергии морских волн в английских территориальных водах можно было бы получить мощность до 120 ГВт, что вдвое превышает мощность всех электростанций, принадлежащих Британскому центральному электроэнергетическому управлению.

Бакены и маяки, использующие энергию волн, уже усеяли прибрежные воды Японии. В течение многих лет бакены - свистки береговой охраны США действуют благодаря волновым колебаниям. Сегодня вряд ли существует прибрежный район, где не было бы своего собственного изобретателя, работающего над созданием устройства, использующего энергию волн.

4.2.ЭНЕРГМЯ ОКЕАНСКИХ ТЕЧЕНИЙ

Не так давно группа ученых океанологов обратила внимание на тот факт, что Гольфстрим несет свои воды вблизи берегов Флориды со скоростью 5 миль в час. Идея использовать этот поток теплой воды была весьма заманчивой. Возможно ли это? Смогут ли гигантские турбины и подводные пропеллеры, напоминающие ветряные мельницы, генерировать электричество, извлекая энергию из течений и воли? "Смогут" - таково в 1974 году было заключение Комитета Мак-Артура, находящегося под эгидой Национального управления по исследованию океана и атмосферы в Майами (Флорида). Общее мнение заключалось в том, что имеют место определенные проблемы, но все они могут быть решены в случае выделения ассигнований, так как "в этом проекте нет ничего такого, что превышало бы возможности современной инженерной и технологической мысли".

4.3.ТЕРМАЛЬНАЯ ЭНЕРГИЯ ОКЕАНА

Большое внимание приобрела "океанотермическая энергоконверсия" (ОТЭК), т.е. получение электроэнергии за счет разности температур между поверхностными и засасываемыми насосом глубинными океанскими водами, например при использовании в замкнутом цикле турбины таких легкоиспаряющихся жидкостей как пропан, фреон или аммоний.

Температура воды океана в разных местах различна. Между тропиком Рака и тропиком Козерога поверхность воды нагревается до 27º C. На глубине в 2000 футов (600 метров) температура падает до 2-4º С. Возникает вопрос: есть ли возможность использовать разницу температур для получения энергии? Могла бы тепловая энергоустановка, плывущая под водой, производить электричество? Да, и это возможно.

Принцип действия этих станций заключается в следующем: теплую морскую воду (24-32° С) направляют в теплообменник, где жидкий аммиак или фреон превращаются в пар, который вращает турбину, а затем поступает в следующий теплообменник для охлаждения и конденсации водой с температурой 5-6 °С, поступающей с глубины 200-500 метров. Получаемую электроэнергию передают на берег по подводному кабелю, но ее можно использовать и на месте (для обеспечения добычи минерального сырья со дна или его выделения из морской воды). Достоинство подобных установок – возможность их доставки в любой район Мирового океана. К тому же, разность температур различных слоев океанической воды – более стабильный источник энергии, чем, скажем, ветер, Солнце, морские волны или прибой. Первая такая установка была пущена в 1981 году на острове Науру. Единственный недостаток таких станций – их географическая привязанность к тропическим широтам. Для практического использования температурного градиента наиболее пригодны те районы Мирового океана, которые расположены между 20° с.ш. и 29° ю.ш., где температура воды у поверхности океана достигает, как правило, 27-28° С, а на глубине 1 километр имеет всего 4-5° С.

4.4.ВНУТРЕННЯЯ ЭНЕРГИЯ МОЛЕКУЛ ВОДЫ

Конечно, доступ к запасам электроэнергии ОТЕС предоставляет великолепные возможности, но (по крайней мере, пока) электричество не поднимает в небо самолеты, не будет двигать легковые и грузовые автомобили и автобусы, не поведет корабли через моря. Однако самолеты и легковые автомобили, автобусы и грузовики могут приводиться в движение газом, который можно извлекать из воды, а уж воды-то в морях достаточно. Этот газ - водород, и он может использоваться в качестве горючего. Водород - один из наиболее распространенных элементов во Вселенной. В океане он содержится в каждой капле воды. Помните формулу воды? Формула H2O значит, что молекула воды состоит из двух атомов водорода и одного атома кислорода. Извлеченный из воды водород можно сжигать как топливо и использовать не только для того, чтобы приводить в движение различные транспортные средства, но и для получения электроэнергии. Все большее число химиков и инженеров с энтузиазмом относится к "водородной энергетике" будущего, так как полученный водород достаточно удобно хранить: в виде сжатого газа в танкерах или в сжиженном виде в криогенных контейнерах при температуре 423 градуса по Фаренгейту (-203 С).

Его можно хранить и в твердом виде после соединения с железо-титановым сплавом или с магнием для образования металлических гидридов. После этого их можно легко транспортировать и использовать по мере необходимости. Еще в 1847 году французский писатель Жюль Верн, опередивший свое время, предвидел возникновение такой водородной экономики. В своей книге "Таинственный остров" он предсказывал, что в будущем люди научатся использовать воду в качестве источника для получения топлива. "Вода, - писал он, - представит неиссякаемые запасы тепла и света". Со времен Жюля Верна были открыты методы извлечения водорода из воды. Один из наиболее перспективных из них - электролиз воды. (Через воду пропускается электрический ток, в результате чего происходит химический распад. Освобождаются водород и кислород, а жидкость исчезает.) В 60-е годы специалистам из НАСА удалось столь успешно осуществить процесс электролиза воды и столь эффективно собирать высвобождающийся водород, что получаемый таким образом водород использовался во время полетов по программе "Аполлон".

Таким образом, в океане, который составляет 71 процент поверхности планеты, потенциально имеются различные виды энергии - энергия волн и приливов; энергия химических связей газов, питательных веществ, солей и других минералов; скрытая энергия водорода, находящегося в молекулах воды; энергия течений, спокойно и нескончаемо движущихся в различных частях океана; удивительная по запасам энергия, которую можно получать, используя разницу температур воды океана на поверхности и в глубине, и их можно преобразовать в стандартные виды топлива. Такие количества энергии, многообразие ее форм гарантируют, что в будущем человечество не будет испытывать в ней недостатка. В то же время не возникает необходимости зависеть от одного - двух основных источников энергии, какими, например, являются давно использующиеся ископаемые виды топлива и ядерного горючего, методы получения которого были разработаны недавно.

Более того, в миллионах прибрежных деревень и селений, не имеющих сейчас доступа к энергосистемам, будет тогда возможно улучшить жизненные условия людей. Жители тех мест, где на море бывает сильное волнение, смогут конструировать и использовать установки для преобразования энергии волн. Живущие вблизи узких прибрежных заливов, куда во время приливов с ревом врывается вода, смогут использовать эту энергию. Для всех остальных людей энергия океана в открытом водном пространстве будет преобразовываться в метан, водород или электричество, а затем передаваться на сушу по кабелю или на кораблях. И вся эта энергия таится в океане испокон веков.

Не используя ее, мы тем самым попросту ее расточаем. Разумеется, трудно даже представить себе переход от столь привычных, традиционных видов топлива - угля, нефти и природного газа - к незнакомым, альтернативным методам получения энергии. Разница температур? Водород, металлические гидриды, энергетические фермы в океане? Для многих это звучит как научная фантастика. И тем не менее, несмотря на то, что извлечение энергии океана находятся на стадии экспериментов и процесс ограничен и дорогостоящ, факт остается фактом, что по мере развития научно-технического прогресса энергия в будущем может в значительной степени добываться из моря. Когда - зависит от того, как скоро эти процессы станут достаточно дешевыми. В конечном итоге дело упирается не в возможность извлечения из океана энергии в различных формах, а в стоимость такого извлечения, которая определит, насколько быстро будет развиваться тот или иной способ добычи. Когда бы это время ни наступило, переход к использованию энергии океана принесет двойную пользу: сэкономит общественные средства и самое главное, будет полезно для экологии всей планеты.

При современных темпах научно-технического прогресса существенные сдвиги в океанской энергетике должны произойти в ближайшие десятилетия. Океан наполнен внеземной энергией, которая поступает в него из космоса. Она доступна и безопасна, и не загрязняет окружающую среду, неиссякаема и свободна. Из космоса поступает энергия Солнца. Она нагревает воздух и образует ветры, вызывающие волны. Она нагревает океан, который накапливает тепловую энергию. Она приводит в движение течения, которые в то же время меняют свое направление под воздействием вращения Земли. Из космоса же поступает энергия солнечного и лунного притяжения. Она является движущей силой системы Земля - Луна и вызывает приливы и отливы. Океан - это не плоское, безжизненное водное пространство, а огромная кладовая беспокойной энергии. Здесь плещут волны, рождаются приливы и отливы, пересекаются течения, и все это наполнено энергией.

Некоторые из предлагавшихся океанских энергетических установок могут быть реализованы, и стать рентабельными уже в настоящее время. Вместе с тем следует ожидать, что творческий энтузиазм, искусство и изобретательность научно-инженерных работников улучшат существующие и создадут новые перспективы для промышленного использования энергетических ресурсов Мирового океана.

5.ЭНЕРГИЯ БИОМАССЫ

Понятие «биомасса» относят к веществам растительного или животного происхождения, а также отходам, получаемым в результате их переработки. В энергетических целях энергию биомассы используют двояко: путем непосредственного сжигания или путем переработки в топливо (спирт или биогаз). Есть два основных направления получения топлива из биомассы: с помощью термохимических процессов или путем биотехнологической переработки. Опыт показывает, что наиболее перспективна биотехнологическая переработка органического вещества. В середине 80-х годов в разных странах действовали промышленные установки по производству топлива из биомассы. Наиболее широкое распространение получило производство спирта.

Одно из наиболее перспективных направлений энергетического использования биомассы – производство из неё биогаза, состоящего на 50-80% из метана и на 20-50% из углекислоты. Его теплотворная способность – 5-6 тыс. ккал/м³ .

Наиболее эффективно производство биогаза из навоза. Из одной тонны его можно получить 10-12 куб. м метана. А, например, переработка 100 млн. тонн такого отхода полеводства, как солома злаковых культур, может дать около 20 млрд. куб. м метана. В хлопкосеющих районах ежегодно остается 8-9 млн. тонн стеблей хлопчатника, из которых можно получить до 2 млрд. куб. м метана. Для тех же целей возможна утилизация ботвы культурных растений, трав и др.

Биогаз можно конвертировать в тепловую и электрическую энергию, использовать в двигателях внутреннего сгорания для получения синтезгаза и искусственного бензина.

Производство биогаза из органических отходов дает возможность решать одновременно три задачи: энергетическую, агрохимическую (получение удобрений типа нитрофоски) и экологическую.

Установки по производству биогаза размещают, как правило, в районе крупных городов, центров переработки сельскохозяйственного сырья.

ЗАКЛЮЧЕНИЕ.

За время существования нашей цивилизации много раз происходила смена традиционных источников энергии на новые, более совершенные. И не потому, что старый источник был исчерпан. Солнце светило и обогревало человека всегда: и, тем не менее, однажды люди приручили огонь, начали жечь древесину. Затем древесина уступила место каменному углю. Запасы древесины казались безграничными, но паровые машины требовали более калорийного "корма". Но и это был лишь этап. Уголь вскоре уступает свое лидерство на энергетическом рынке нефти. И вот новый виток: в наши дни ведущими видами топлива пока остаются нефть и газ. Но за каждым новым кубометром газа или тонной нефти нужно идти все дальше на север или восток, зарываться все глубже в землю. Немудрено, что нефть и газ будут с каждым годом стоить нам все дороже. Замена? Нужен новый лидер энергетики.

Им, несомненно, станут ядерные источники. Запасы урана, если, скажем, сравнивать их с запасами угля, вроде бы не столь уж и велики. Но зато на единицу веса он содержит в себе энергии в миллионы раз больше, чем уголь. А итог таков: при получении электроэнергии на АЭС нужно затратить, считается, в сто тысяч раз меньше средств и труда, чем при извлечении энергии из угля. И ядерное горючее приходит на смену нефти и углю... Всегда было так: следующий источник энергии был и более мощным. То была, если можно так выразиться, "воинствующая" линия энергетики. В погоне за избытком энергии человек все глубже погружался в стихийный мир природных явлений и до какой-то поры не очень задумывался о последствиях своих дел и поступков. Но времена изменились. Сейчас, в начале 21 века, начинается новый, значительный этап земной энергетики. Появилась энергетика "щадящая", построенная так, чтобы человек не рубил сук, на котором он сидит. Несомненно, в будущем параллельно с линией интенсивного развития энергетики получат широкие права гражданства и линия экстенсивная: рассредоточенные источники энергии не слишком большой мощности, но зато с высоким КПД, экологически чистые, удобные в обращении. Яркий пример тому - быстрый старт электрохимической энергетики, которую позднее, видимо, дополнит энергетика солнечная. Энергетика очень быстро аккумулирует, ассимилирует, вбирает в себя все самые новейшие идеи, изобретения, достижения науки. Это и понятно: энергетика связана буквально со Всем, и Все тянется к энергетике, зависит от нее.

Поэтому энергохимия, водородная энергетика, космические электростанции, энергия, запечатанная в антивеществе, кварках, "черных дырах", вакууме, - это всего лишь наиболее яркие вехи, штрихи, отдельные черточки того сценария, который пишется на наших глазах и который можно назвать Завтрашним Днем Энергетики. Лабиринты энергетики. Таинственные переходы, узкие, извилистые тропки. Полные загадок, препятствий, неожиданных озарений, воплей печали и поражений, кликов радости и побед. Тернист, непрост, непрям энергетический путь человечества. Но мы верим, что мы на пути к Эре Энергетического Изобилия и что все препоны, преграды и трудности будут преодолены. Рассказ об энергии может быть бесконечен, неисчислимы альтернативные формы ее использования при условии, что мы должны разработать для этого эффективные и экономичные методы. Не так важно, каково ваше мнение о нуждах энергетики, об источниках энергии, ее качестве, и себестоимости. Нам, по-видимому, следует лишь согласиться с тем, что сказал ученый мудрец, имя которого осталось неизвестным: "Нет простых решений, есть только разумный выбор".

Список используемой литературы.

1. Энергетические ресурсы мира. Под редакцией Непорожнего П.С., Попкова В.И. - М.: Энергоатомиздат. 1995 г.

2. Огородников И.А., Огородников А.А. «На пути к устойчивому развитию: экодом. Сборник материалов» М.: Социально-экологический союз, 1998г.

3. Журнал «Техника молодежи» №5, 1990г.

4. Лаврус В.С. «Источники энергии» К.: НиТ 1997г.

5. Ресурсы Интернета.

Тема реферата: «Нетрадиционные и возобновляемые источники энергии»

СОДЕРЖАНИЕ.

Стр.

Введение. 1

1.Ветровая энергия. 2

1.1. Упряжь для ветра. 3

2. Энергия Солнца. 7

2.1. Преобразователи солнечной энергии. 7

2.2. Концентраторы солнечного света. 8

2.3. Жилой дом с солнечным отоплением. 9

2.4. Гелиосистемы на широте 60º. 11

3. Термальная энергия Земли. 13

4. Энергия Мирового океана. 14

4.1. Энергия приливов. 14

4.2. Энергия океанских течений. 15

4.3. Термальная энергия океана. 15

4.4. Внутренняя энергия молекул воды. 16

5. Энергия биомассы. 18

Заключение. 18

Список используемой литературы 20
