Реферат: Моделирование гидравлической системы в нестационарном режиме
Российский химико-технологический университет
имени Д. И. Менделеева
Кафедра информатики и компьютерного моделирования
Отчет по лабораторной работе № 2
Моделирование гидравлической системы в нестационарном режиме .
Вариант № 14
Выполнил: студент гр. П-45
Золотарев Д. С.
Проверил: Тамбовцев И. И.
Москва 2010
Схема гидравлической системы:
Основные допущения, накладываемые на модель:
1) Система работает в нестационарном режиме;
2) Рассматривается только гидравлика процесса;
3) Сопротивление трения потоку пренебрежимо мало;
4) Жидкость несжимаема и имеет постоянную плотность;
5) Газ - идеальный pV=nRT;
6) Режим - изотермический T=const.
Система уравнений математического описания:
A) Уравнения расходов жидкости через клапаны:
1. v1 = k1 (p1 - p7 )1/2
2. v2 = k2 (p2 – p8 ) 1/2
3. v3 = k3 (p7 - p3 ) 1/2
4. v4 = k4 (p8 - p4 ) 1/2
5. v5 = k5 (p8 - p5 ) 1/2
6. v6 = k6 (p8 - p6 ) 1/2
7. v7 = k7 (p8 – p7 ) 1/2
B) Определение давлений жидкости и газа в емкостях:
8. p7 = p9 + ρgh1
9. p9 = Pн H1 / (H1 - h1 )
10. p8 = p10 + ρgh2
11. p10 = Pн H2 / (H2 - h2 )
C) Дифференциальные уравнения заполнения емкостей:
12. dh1 /dt = (v1 - v3 – v7 ) / s1
13. dh2 /dt = (v2 – v4 – v5 – v6 + v 7 ) / s2
D) Начальные условия:
14. h1 (t=0) = h1 0
15. h2 (t=0) = h2 0
Информационная матрица системы уравнений:
N п/п | v1 | v2 | v3 | v4 | v5 | v6 | v7 | p7 | p8 | p9 | p10 | h1 | h0 1 | h2 | h0 2 |
1 | |||||||||||||||
2 | |||||||||||||||
3 | |||||||||||||||
4 | |||||||||||||||
5 | |||||||||||||||
6 | |||||||||||||||
7 | |||||||||||||||
8 | |||||||||||||||
9 | |||||||||||||||
10 | |||||||||||||||
11 | |||||||||||||||
12 | |||||||||||||||
13 | |||||||||||||||
14 | |||||||||||||||
15 |
Программа
Option Explicit
Option Base 1
Public culc As Integer
Const m As Byte = 2 ' Количество решаемых ОДУ
Const np% = 10, nk% = 7, nv% = 7, g! = 9.8
Public del! ' шаг
Private k!
Private y0!(m), x0! ' Начальное значение
Private n% ' Число шагов
Private kv% ' Кратность вывода
Private x1!, y1!(m), i%
Private ki!, ki1!, ki2!, vm!(nk), v!(nk), ak!(nk), p!(np)
Private hg!(m), h!(m), s!(m), pr!(m), ro!, pn!, x!, ipr%, ipr1%
Sub dydx(x As Single, y() As Single, pr!())
' расчет производных для текущих(pr) x,y
Dim j%
For j = 1 To m: h(j) = y(j): Next j
p(9) = pn * hg(1) / (hg(1) - h(1)): p(10) = pn * hg(2) / (hg(2) - h(2))
p(7) = p(9) + ro * g * h(1) * 0.000001: p(8) = p(10) + ro * g * h(2) * 0.000001
v(1) = ak(1) * Sgn(p(1) - p(7)) * Sqr(Abs(p(1) - p(7)))
v(2) = ak(2) * Sgn(p(2) - p(8)) * Sqr(Abs(p(2) - p(8)))
v(3) = ak(3) * Sgn(p(7) - p(3)) * Sqr(Abs(p(7) - p(3)))
v(4) = ak(4) * Sgn(p(8) - p(4)) * Sqr(Abs(p(8) - p(4)))
v(5) = ak(5) * Sgn(p(8) - p(5)) * Sqr(Abs(p(8) - p(5)))
v(6) = ak(6) * Sgn(p(8) - p(6)) * Sqr(Abs(p(8) - p(6)))
v(7) = ak(7) * Sgn(p(8) - p(7)) * Sqr(Abs(p(8) - p(7)))
pr(1) = (v(1) - v(3) + v(7)) / s(1): pr(2) = (-v(4) - v(5) - v(6) + v(2) - v(7)) / s(2)
For j = 1 To nk: vm(j) = v(j) * ro: Next j
With Worksheets("TMP")
' TMP out
'.Cells(ipr, 1) = i: .Cells(ipr, 2) = "p(5-7)": .Cells(ipr, 6) = "vm"
'.Cells(ipr, 3) = p(5): .Cells(ipr, 4) = p(6): .Cells(ipr, 5) = p(7)
'.Cells(ipr, 7) = vm(1): .Cells(ipr, 8) = vm(2): .Cells(ipr, 9) = vm(3)
'.Cells(ipr, 10) = vm(4): .Cells(ipr, 11) = vm(5): ipr = ipr + 1
'.Cells(ipr, 2) = "x": .Cells(ipr, 4) = "y(1-2)": .Cells(ipr, 7) = "pr(1-2)"
'.Cells(ipr, 3) = x: .Cells(ipr, 5) = y(1): .Cells(ipr, 6) = y(2)
'.Cells(ipr, 8) = pr(1): .Cells(ipr, 9) = pr(2)
ipr = ipr + 1
If ipr = 180 Then ipr = 1
End With
End Sub
Sub step(x As Single, y() As Single, del As Single, x1 As Single, y1() As Single)
' шаг интегрирования по X и Y расчет X1 и Y1
Dim y12!(m), j%
Call dydx(x, y, pr)
For j = 1 To m: y12(j) = y(j) + del * pr(j) / 2: Next j
Call dydx(x + del / 2, y12, pr): x1 = x + del
For j = 1 To m: y1(j) = y(j) + del * pr(j): Next j
End Sub
Public Sub gidra()
Dim j%, contr As String
Dim ii%
Static x0s!, y0s!(2)
ipr = 1: ipr1 = 3
With Worksheets("TASK")
hg(1) = .Cells(4, 5): hg(2) = .Cells(5, 5): s(1) = 3.1415 * (.Cells(4, 9) ^ 2): s(2) = 3.1415 * (.Cells(5, 9) ^ 2)
ro = .Cells(6, 5): pn = .Cells(6, 9)
' Давление (1-6) МПа
For i = 1 To 6: p(i) = .Cells(8, i + 4): Next i
' Коэф. пpопускной способности (1-7)
For i = 1 To nk: ak(i) = .Cells(9, i + 4): Next i
' Начальные условия x0,y0(1),y0(2)
x0 = .Cells(10, 5): y0(1) = .Cells(10, 6): y0(2) = .Cells(10, 7)
If culc = 4 Then x0 = x0s: y0(1) = y0s(1): y0(2) = y0s(2)
' Число шагов, шаг, кратность вывода
n = .Cells(11, 5): del = .Cells(11, 6): kv = .Cells(11, 7)
' Относительная локальная погpешность ( % ) и Кpатность шагов на вывод
ki1 = .Cells(12, 5): ki2 = .Cells(13, 5)
End With
'For ii = 1 To nv: vm(ii) = 0: Next ii
'For ii = 7 To 10: p(ii) = 0: Next ii
Worksheets("TMP").Activate
Cells.Select
Selection.Clear
Range("a1").Select
Worksheets("RESULTS").Activate
Cells.Select
Selection.Clear
Range("a1").Select
With Worksheets("RESULTS")
.Cells(1, 1) = "x0": .Cells(1, 2) = "y0(1)": .Cells(1, 3) = "y0(2)": .Cells(1, 4) = "p(7)": .Cells(1, 5) = "p(8)": .Cells(1, 6) = "p(9)": .Cells(1, 7) = "p(10)": For ii = 1 To 7: .Cells(1, ii + 7) = "vm(" + Str(ii) + ")": Next ii
.Cells(2, 1) = x0
.Cells(2, 2) = y0(1)
.Cells(2, 3) = y0(2)
For i = 1 To n
ki = ki1
Call step(x0, y0, del, x1, y1)
x0 = x1: x0s = x0
For j = 1 To m: y0(j) = y1(j): y0s(j) = y0(j): Next j
If (i \ kv) = (i / kv) Then
' out
.Cells(ipr1, 1) = x0
.Cells(ipr1, 2) = y0(1)
.Cells(ipr1, 3) = y0(2)
For ii = 1 To 4: .Cells(ipr1, ii + 3) = p(ii + 6): Next ii
For ii = 1 To 7: .Cells(ipr1, ii + 7) = vm(ii): Next ii
ipr1 = ipr1 + 1
Call dydx(x0, y0, pr)
End If
Next i
End With
End Sub
Результаты моделирования:

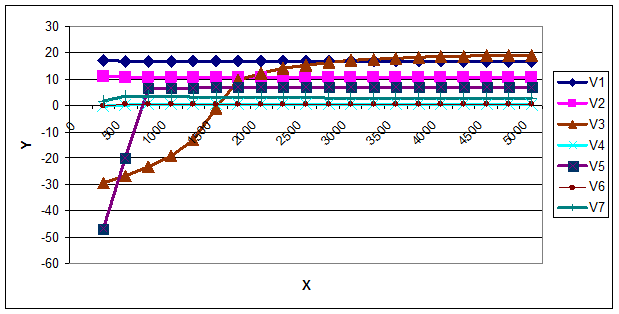

Графики

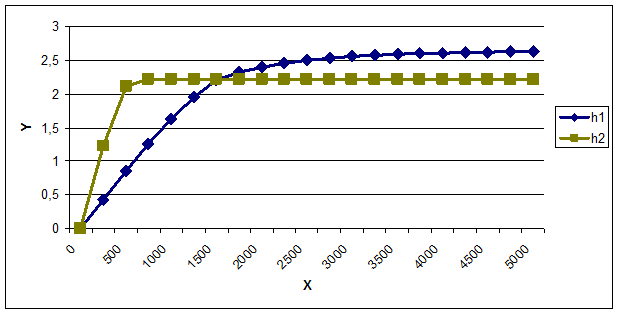

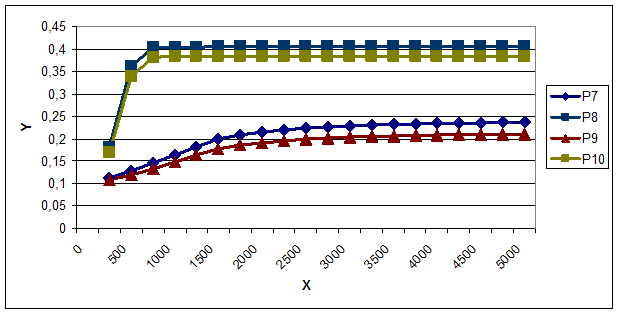

Режим заполнения:
h1(0)=h2(0)=0

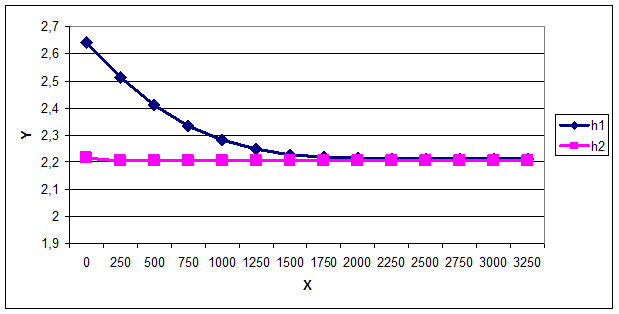

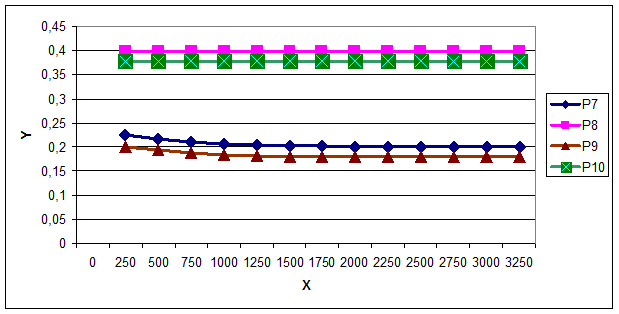

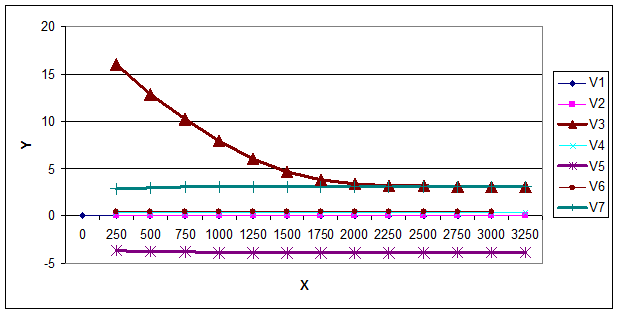

Режим аварийного слива:
h1(0)=h1(max)
h2(0)=h2(max)
K1=K2=0

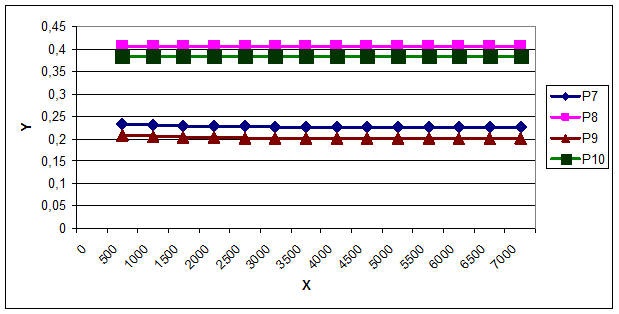

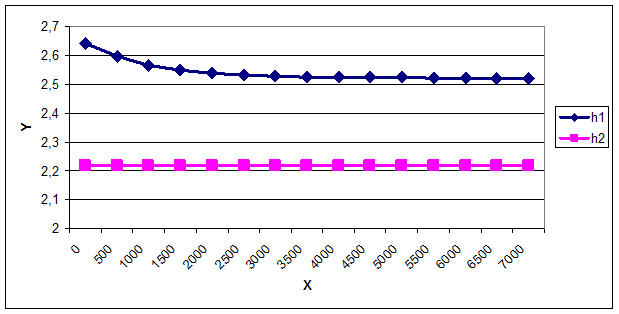

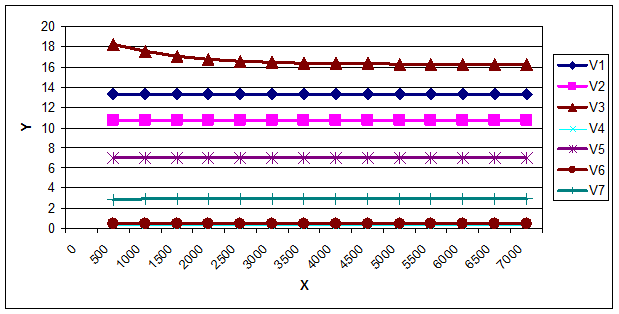

Переходный режим:
h1(0)=h1(max)
h2(0)=h2(max)
P1=3 P1=2
Выводы:
В ходе работы составлен алгоритм для моделирования простой гидравлической системы в виде блок-схемы и программы для VBA.
Изучена работа данной системы в динамическом режиме.
Получены данные с достаточной достоверностью.
Построены необходимые графики.
