Реферат: Ракетный двигатель

Ракетные двигатели работают в разряженных слоях атмосферы, где кислорода очень мало, и в космическом пространстве, где его практически нет. Поэтому на борту ракеты чаще всего имеется окислитель.

Обычно окислителем служит

Жидкий кислород тетрооксид азота переоксид водорода

Горючее и кислород смешиваются—воспламеняются в камере сгорания – откуда газы через реактивное сопло выбрасываются наружу.

Наиболее широко применяются

ЖРД РДТТ ГРД ЭРД ЯРД

Жидкостный Ракетный Гибридный Электрический Ядерный

Ракетный Двигатель на Ракетный Ракетный Ракетный

Двигатель Твердом Двигатель Двигатель Двигатель

Топливе

ИРД

Индивидуальный

Ракетный

Двигатель

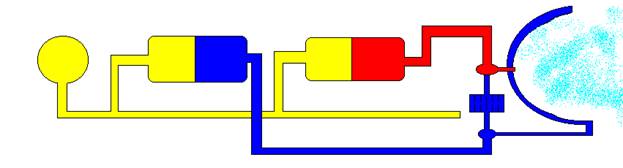

Ж Р Д

1.Бак с сжатым газом. 6.Насос подачи

2.Бак с горючим. окислителя.

3.Бак с окислителем . 7.Насос подачи

4.Сопло турбины . горючего.

5.Турбина.

СЖАТЫЙ ГАЗ ГОРЮЧЕЕ ОКИСЛИТЕЛЬ

ОСНОВНЫЕ ЧАСТИ ЖРД.

1.КАМЕРА СГОРАНИЯ

Здесь поднимают давление до требуемых величин, путём сжигания химического топлива

окислитель горючее

СОСТАВНЫЕ ЧАСТИ КАМЕРЫ СГОРАНИЯ

ПЕРЕДНЯЯ ЧАСТЬ ЗАДНЯЯ ЧАСТЬ

Форсунки через которые подаётся топливо

КОЛОКОЛЬНООБРАЗНЫЙ

УЧАСТОК

Этот участок сделан в виде колокола, так как теперь скорость струи повышается с увеличением сечения.

СУЖАЮЩИЙСЯ УЧАСТОК

Здесь реактивная струя

движется с до звуковой скоростью разгоняясь по мере уменьшения площадисечения сопла.

КРИТИЧЕСКОЕ СЕЧЕНИЕ

Скорость газов достигает скорости звука, и характер их течения меняется радикально

2.ТУРБОНАСОСНЫЙ АГРЕГАТ

Приводом для него служат газовые турбины, РАБОТАЮЩИЕ НА

На специальном топливе

На продуктах сгорания основных топливных компонентов

ИЛИ

3.ГАЗООБРАЗНАЯ ТРУБКА

Эта трубка вращает насосы

Подачи окислителя подачи горючего

Р Д Т Т

РДТТ работает на твёрдом топливе. Этот вид ракетных двигателей использовался ещё до начала космической эры. Ониподнимались в воздух как

Сигнальные ракеты снаряды фейверочные ракеты

реактивной

артиллерии

Сейчас РДТТ выводят на трассу некоторые межконтинентальные балистические ракеты.

Они являются

Ускорителями Двигателями мягкой посадки

При старте. Космических кораблей.

Г Р Д

ГРД=ЖРД+РДТТ- он сочетает в себе свойства и Жидкостного Ракетного Двигателя и Ракетного Двигателя на Твёрдом Топливе. То есть он заполняется и жидким, и твёрдым топливом, поэтому он назван Гибридным Ракетным Двигателем.

И Р Д

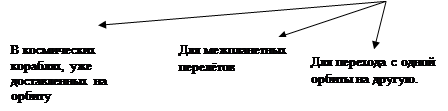

Это двигатели малой тяги для
