Реферат: Изучение потерь напора по длине при равномерном движении жидкости

Лабораторная работа№ 2

Изучение потерь напора по длине при равномерном движении

жидкости

2.1. Цель работы

Данная работа заключается в экспериментальном определении потери

напора по длине при установившемся движении воды в круглоцилиндрической трубе и практического использования основного уравнения гидродинамики – уравнения Даниила Бернулли.

Проведение опытов по данной теме знакомит с методикой экспериментального определения коэффициента гидравлического трения λ (коэффициента Дарси), и позволяет рассмотреть влияние скорости движения жидкости на потерю напора по длине. Кроме того, эти опыты способствуют приобретению навыков экспериментального измерения расхода и гидродинамических давлений

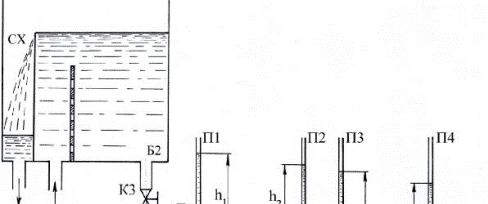

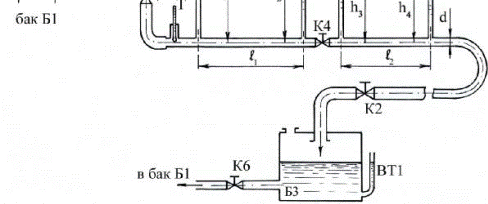

Рис. 1. Схема опытной установки для определения потерь напора по длине

2.2 Исходные данные

- материал трубы – сталь;

- внутренний диаметр опытного трубопровода d = 21 мм;

- средняя высота выступов шероховатости стенок трубы Δ = …, мм;

- площадь поперечного сечения опытного трубопровода S =0.000346, м2 ;

- длины участков опытного трубопровода ℓ1 = 1,61 м и ℓ2 = 1,42 м;

- температура воды t =19, о С (по термометру Т) - для первого опыта

t=18, о С (по термометру Т) - для второго и третьего опытов

- коэффициент кинематической вязкости ν =0,0103*10-4 , м2 /с - для первого опыта ν=0,0106*10-4 , м2 /с – для второго и третьего опытов

2.4 Выводы

Лабораторная работа№3

Определение коэффициентов местных сопротивлений

3.1. Цель работы

В данной лабораторной работе экспериментально изучается один из

видов потерь энергии жидкости при ее движении – потери напора на местные

сопротивления.

В качестве местных сопротивлений выбраны наиболее часто встречающиеся в повседневной жизни местные гидравлические сопротивления:

- кран шаровой;

- поворот трубы;

- внезапное расширение – сужение потока (внезапное изменение площади поперечного сечения трубопровода).

Проведение опытов, связанных с данной темой, дает возможность ознакомится с методикой экспериментального определение коэффициентов местных сопротивлений.

В задачу данной работы входит также сравнение опытных и теоретиче-

ских значений коэффициентов местных сопротивлений.

Рис. 1. Схема опытного трубопровода для определения местных потерь напора

3.2 Исходные данные

- внутренний диаметр опытного трубопровода

d1 = 21 мм, d2 =70 мм, d3 =31 мм

- температура воды t =18, о С (по термометру Т);

- коэффициент кинематической вязкости ν =0,0106*10-4 , м2/с

3.4 Выводы
