Реферат: Функционально-стоимостной анализ устройства поиска скрытой проводки
Министерство образования и науки Российской Федерации
Марийский государственный технический университет
Кафедра ЭиОП
Расчетно-графическая работа по дисциплине
«Менеджмент в радиотехнике»
Функционально-стоимостной анализ устройства поиска скрытой проводки
Выполнил: студент гр РТ-51
Павлов А.В.
Проверил: Усынина Т. С.
Йошкар-Ола
2010
Функционально-стоимостной анализ устройства поиска скрытой проводки
1. Назначение и принцип действия устройства
Устройство предназначено для поиска проложенных под землей или в кабельных каналах бетонных и кирпичных зданий электрических проводов и кабелей, находящихся под напряжением.
В устройстве можно выделить 4 основных узла: антенна (параллельный колебательный контур), усилительный каскад, выходной каскад и узел питания.
Принцип действия устройства основан на том, что при попадании катушки индуктивности колебательного контура в переменное магнитное поле проводника, по которому течет переменный электрический ток, в ней наводится ЭДС, пропорциональная величине этого поля. В колебательном контуре возникают вынужденные колебания с частотой равной частоте изменения магнитного поля, наводящего ЭДС в катушке. Сигнал с колебательного контура усиливается в усилительном каскаде, собранном на транзисторе VT1 до уровня, необходимого для корректной работы операционного усилителя. Выходной каскад собран на операционном усилителе DA1 и предназначен для усиления сигнала до уровня, необходимого для работы выходного каскада. Выходной каскад можно условно разделить на визуальный и звуковой. Визуальный выходной каскад служит для выпрямления сигнала операционного усилителя и измерения тока этого сигнала с помощью амперметра. Звуковой выходной узел предназначен для возможности прослушать сигнал звуковой частоты при наличии сигнала на входе устройства.

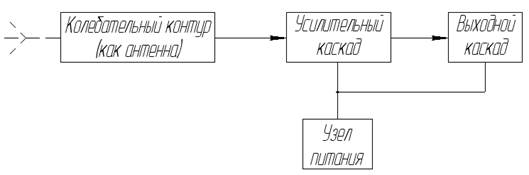

2. Блок-схема устройства поиска скрытой проводки
Рисунок 2
3. Структурная модель устройства поиска скрытой проводки
Опишем состав блоков, входящих в устройство:
колебательный контур – WA1, C1;
усилительный каскад – C2, C3, C4 C5, R1, R2, R3, R4, VT1;
выходной каскад – C6, C7, C8, C9, C10, R5, R6, R7, R8, R9, DA1, VD1, VD2, PA1, BF1, X1;
узел питания – R10, HL1, GB1.
В соответствии с блок схемой построим структурную модель устройства (рисунок 3).
4. Функциональная модель устройства поиска скрытой проводки
Определим функции всех структурных элементов (таблица 1).
Таблица 1
№ |
Формулировка функции |
Класс функ- |
Код функ- |
1 |
Обнаружить электромагнитное поле вокруг скрытого проводника Обеспечить удобство и безопасность при поиске скрытой проводки |
главная второст. |
Ф1 Ф2 |
2 |
Преобразовать электромагнитное поле скрытого проводника в электрический сигнал |
основная |
Ф11 |
3 |
Усилить слабый сигнал колебательного контура |
основная |
Ф12 |
4 |
Преобразовать сигнал для визуального и слухового восприятия оператором |
основная |
Ф13 |
5 |
Обеспечить устройство электрической энергией, необходимой для его функционирования |
основная |
Ф14 |
6 |
Запасти энергию магнитного поля скрытого проводника |
основная |
Ф111 |
7 |
Запасти энергию электрического поля скрытого проводника |
основная |
Ф112 |
8 |
Усилить сигнал до уровня, необходимого для работы ОУ Согласовать выходное сопротивление колебательного контура с входным сопротивлением ОУ |
основная вспомог. |
Ф121 f121,1 |
9 |
Усилить сигнал до уровня, необходимого для работы индикаторных элементов |
основная |
Ф123 |
10 |
Преобразовать сигнал для визуального обнаружения оператором |
основная |
Ф131 |
11 |
Преобразовать сигнал для звукового обнаружения оператором |
вспомог. |
f132 |
12 |
Обеспечить устройство электрической энергией, необходимой для его функционирования |
основная |
Ф141 |
13 |
Подключить к устройству источник постоянного тока |
вспомог. |
f142 |
14 |
Сигнализировать о подключении источника постоянного тока |
вспомог. |
f141,1 |
15 |
Увеличить амплитуду сигнала колебательного контура |
основная |
Ф1211 |
16 |
Предотвратить протекание постоянного тока в последующие цепи и из них |
основная |
Ф1212 |
17 |
Обеспечить поступление части выходного напряжения активного элемента на его вход |
основная |
Ф1213 |
18 |
Создать путь прохождения сигнала в обход высокоомным сопротивлениям |
основная |
Ф1214 |
19 |
Установить рабочую точку активного элемента |
основная |
Ф1215 |
20 |
Задать режим работы ОУ Согласовать входное сопротивление ОУ с выходным сопротивлением предыдущего каскада |
основная вспомог. |
Ф1221 f1221,4 |
Продолжение таблицы 1
21 |
Увеличить амплитуду сигнала предварительного усилителя |
основная |
Ф1222 |
22 |
Обеспечить поступление части выходного напряжения активного элемента на его вход |
основная |
Ф1223 |
23 |
Подавить переходные напряжения, возникающие в ОУ |
основная |
Ф1224 |
24 |
Предотвратить протекание постоянного тока в последующие цепи и из них |
основная |
Ф1311 |
25 |
Преобразовать переменное напряжение сигнала в постоянное Ограничить уровень сигнала, подаваемого на индикаторный элемент |
основная вспомог. |
Ф1312 f1312,1 |
26 |
Визуально отобразить наличие тока в цепи амперметра |
основная |
Ф1313 |
27 |
Обеспечить возможность удобного подключения громкоговорителей |
вспомог. |
f1321 |
28 |
Сигнализировать с помощью звукового сигнала об обнаружении скрытой проводки |
вспомог. |
f1322 |
29 |
Ограничить ток, протекающий в цепи индикатора включения питания |
вспомог. |
f141,1 |
30 |
Сигнализировать визуально о включении батареи в цепь устройства |
вспомог. |
f141,1 |
31 |
Согласовать выходное сопротивление предварительного усилителя с входным сопротивлением ОУ |
основная |
Ф1221,1 |
32 |
Установить рабочую точку активного элемента оконечного усилителя |
основная |
Ф1221,2 |
33 |
Обеспечить режим работы активного элемента по постоянному току |
основная |
Ф1221,3 |
34 |
Преобразовать часть электрической энергии сигнала в тепловую в цепи подавления переходных напряжений |
основная |
Ф1224,1 |
35 |
Запасти энергию электрического поля сигнала в цепи подавления переходных напряжений |
основная |
Ф1224,2 |
36 |
Ограничить ток, протекающий в цепи амперметра |
основная |
Ф1312,2 |
37 |
Преобразовать переменное напряжение сигнала в постоянное |
основная |
Ф1312,3 |
38 |
Ограничить ток, протекающий через индикаторный элемент |
основная |
Ф1312,4 |
По данной таблице построим функциональную модель (рисунок 4).
5 Количественная оценка функций
Метод экспертной оценки
Относительная важность Rn функции Фn в объекте в целом определяется как произведение относительной значимости этой функции на данном уровне иерархии на значение относительной важности вышестоящей функции. Зададим относительную важность функций Ф1, Ф2:
R1 = 0,6
R2 = 0,4
здесь стоит сказать, что второстепенная функция Ф2 имеет столь высокое значение относительной важности в связи с тем, что искомая проводка может находиться под высоким напряжением, поэтому вопросам безопасности должно быть уделено особое внимание.
Для последующих функций Фnm важность Rnm = Rn ×rnm .
r11 = 0,25 R11 = 0,6·0,25 = 0,15
r12 = 0,25 R12 = 0,25·0,6 + 0,25·0,4 = 0,25
r13 = 0,3 R13 = 0,3·0,6 + 0,3·0,4 = 0,3
r14 = 0,3 R14 = 0,3·0,6 + 0,3·0,4 = 0,3
Метод попарного сравнения
Для определения значений rnmk воспользуемся методом попарного сравнения. Результаты представлены в таблице 2.
Определим важность функций:
Таблица 3
Функция |
Важность функции |
Функция |
Важность функции |
Ф111 |
0,01 |
Ф1223 |
0,008 |
Ф112 |
0,01 |
Ф1224 |
0,004 |
Ф121 |
0,011 |
Ф1311 |
0,006 |
Ф123 |
0,01 |
Ф1312 |
0,016 |
Ф131 |
0,013 |
Ф1313 |
0,0187 |
f132 |
0,001 |
f1321 |
0,0013 |
Ф141 |
0,017 |
f1322 |
0,0013 |
f142 |
0,001 |
Ф1221,1 |
0,0085 |
Ф1211 |
0,0116 |
Ф1221,2 |
0,01 |
Ф1212 |
0,007 |
Ф1221,3 |
0,01 |
Ф1213 |
0,01 |
Ф1224,1 |
0,0034 |
Ф1214 |
0,009 |
Ф1224,2 |
0,0028 |
Ф1215 |
0,01 |
Ф1312,2 |
0,0075 |
Ф1221 |
0,0088 |
Ф1312,3 |
0,01 |
Ф1222 |
0,012 |
Ф1312,4 |
0,014 |
6 Оценка стоимости функций
Составим перечень элементов, входящих в схему.
Таблица 4
Поз. |
Наименование |
Кол. |
Стоимость |
||
C1 C2,С10 C3 C4,С9,С11 C5,С6,С8 С7 |
Конденсаторы K53-14- 0.01 мкФ × 10 В ±10% K53-14- 100 мкФ × 10 В ±10% K53-14- 10 мкФ × 10 В ±10% K53-14- 1 мкФ × 10 В ±10% K53-14- 4,7 мкФ × 10 В ±10% K53-14- 0,1 мкФ × 10 В ±10% |
1 2 1 3 3 1 |
4.5 20 1.6 4.8 4.8 1.6 |
||
L1 |
Катушка индуктивности КИГ-0,2-27 мкГн |
1 |
26 |
||
DA1 |
Операционный усилитель К174УН14 |
1 |
100 |
||
R1 R2 R3,R5 R4 R6 R7 R8 |
Резисторы C1- 4- 240 кОм ±10% C1- 4- 510 Ом ±10% C1- 4- 1,5 кОм ±10% C1- 4- 4,7 кОм ±10% C1- 4- 10 кОм ±10% C1- 4- 12 Ом ±10% C1- 4- 1 Ом ±10% |
1 1 2 1 1 1 1 |
1 1.2 2.8 1.4 1.4 1 1.2 |
||
R9 R10 |
C1- 4- 47 кОм ±10% C1- 4- 1,2 кОм ±10% |
1 1 |
1.2 1.2 |
||
VT1 |
Транзистор КТ3102Б |
1 |
30 |
||
VD1, VD2 HL1 |
Диоды КД512Б АЛ307БМ |
2 1 |
14.60 15 |
||
GB1 |
Источник постоянного напряжения GP 1604G |
1 |
50 |
||
BF1 |
Наушники 1524 |
1 |
28 |
||
PA1 |
Миллиамперметр М 4228 10-0-10И.84 |
1 |
130 |
||
BF1 |
Батарея GP 1604G |
1 |
55 |
||
SA1 |
Переключатель П2Т-3 |
1 |
31 |
||
X1 |
Разъем EY-501N |
1 |
18 |
Определим стоимость функций в абсолютном выражении (в рублях) (таблица 5). Для этого построим совмещенную структурную модель.
Таблица 5
Эле- |
Абсо- cтои- мость, руб. |
Ф1 |
|||||||||||||||||
Ф11 |
Ф12 |
Ф13 |
Ф14 |
||||||||||||||||
Ф111 |
Ф112 |
Ф121 |
Ф122 |
Ф131 |
f132 |
Ф141 |
f142 |
||||||||||||
Ф1211 |
Ф1212 |
Ф1213 |
Ф1214 |
Ф1215 |
Ф1221 |
Ф1222 |
Ф1223 |
Ф1224 |
Ф1311 |
Ф1312 |
Ф1313 |
f1321 |
f1322 |
||||||
L1 |
26 |
26 |
|||||||||||||||||
C1 |
4.5 |
4.5 |
|||||||||||||||||
VT1 |
30 |
30 |
|||||||||||||||||
C4, C5 |
1.2+ |
2.4 |
|||||||||||||||||
R1 |
1 |
1 |
|||||||||||||||||
C2, C3 |
10+ |
11.6 |
|||||||||||||||||
R2, R3 |
1.2+ |
2.6 |
|||||||||||||||||
R4, R5, C6, C7 |
1.4+ |
5.8 |
|||||||||||||||||
DA1 |
100 |
100 |
|||||||||||||||||
R6, R7, C8 |
1+ |
3.8 |
|||||||||||||||||
R8, C9 |
1.2+ |
2.8 |
|||||||||||||||||
C10 |
10 |
10 |
|||||||||||||||||
R9, VD1, VD2 |
1.2+ |
15.8 |
|||||||||||||||||
PA1 |
130 |
130 |
|||||||||||||||||
X1 |
18 |
40 % 18 |
|||||||||||||||||
BF1 |
28 |
40 % 28 |
|||||||||||||||||
R10, GB1, HL1 |
1.2+ |
33+6.48 |
|||||||||||||||||
SA1 |
31 |
40% |
|||||||||||||||||
Σ |
498.1 |
26 |
4.5 |
30 |
2.4 |
1 |
11.6 |
2.6 |
5.8 |
100 |
3.8 |
2.8 |
10 |
15.8 |
130 |
7.2 |
11.2 |
39.68 |
12.4 |
Далее определим относительную стоимость функций для каждого уровня иерархии по формуле:
Таблица 6 - Относительная стоимость функций
, руб. |
Sабс 1211 |
Sабс 1212 |
Sабс 1213 |
Sабс 1214 |
Sабс 1215 |
Sабс 1221 |
Sабс 1222 |
Sабс 1223 |
Sабс 1224 |
Sабс 1311 |
Sабс 1312 |
Sабс 1313 |
Sабс 132 1 |
Sабс 132 2 |
||||||
498,1 |
30 |
2,4 |
1 |
11,6 |
2,6 |
5,8 |
100 |
3,8 |
2,8 |
10 |
15,8 |
130 |
72 |
11,2 |
||||||
Sотн 1211 |
Sотн 1212 |
Sотн 1213 |
Sотн 1214 |
Sотн 1215 |
Sотн 1221 |
Sотн 1222 |
Sотн 1223 |
Sотн 1224 |
Sотн 1311 |
Sотн 1312 |
Sотн 1313 |
Sотн 132 1 |
Sотн 132 2 |
|||||||
0,06 |
0,0048 |
0,002 |
0,023 |
0,005 |
0,011 |
0,2 |
0,0076 |
0,0056 |
0,02 |
0,031 |
0,26 |
0,144 |
0,0224 |
|||||||
Sотн111 |
Sотн112 |
Sотн 121 |
Sотн 122 |
Sотн 131 |
Sотн 132 |
Sотн141 |
Sотн142 |
|||||||||||||
0,052 |
0,009 |
0,0948 |
0,2242 |
0,311 |
0,1664 |
0,079 |
0,024 |
|||||||||||||
Sотн11 |
Sотн12 |
Sотн13 |
Sотн14 |
|||||||||||||||||
0,061 |
0,319 |
0,4774 |
0,104 |
|||||||||||||||||
Sотн1 +Sотн1 |
||||||||||||||||||||
0,761+0,074 |
7. Построение функционально-стоимостных диаграмм
В результате сравним относительную важность выявленных функций с относительной стоимостью их реализации. Сравнение осуществим путем построения функционально-стоимостных диаграмм для каждого уровня иерархии.
Таблица 7 – Относительная важность функций
R1211 |
R1212 |
R1213 |
R1214 |
R1215 |
R1221 |
R1222 |
R1223 |
R1224 |
R1311 |
R1312 |
R1313 |
R132 1 |
R132 2 |
||||
0,0116 |
0,007 |
0,01 |
0,009 |
0,01 |
0,0088 |
0,012 |
0,008 |
0,004 |
0,006 |
0,016 |
0,0187 |
0,0013 |
0,0013 |
||||
R111 |
R112 |
R121 |
R122 |
R131 |
R132 |
R141 |
R142 |
||||||||||
0,01 |
0,01 |
0,0476 |
0,0328 |
0,0407 |
0,0026 |
0,017 |
0,001 |
||||||||||
R11 |
R1 2 |
R1 3 |
R1 4 |
||||||||||||||
0,02 |
0,0804 |
0,0433 |
0,018 |
||||||||||||||
R1 + R2 |
|||||||||||||||||
0,6+0,4 |

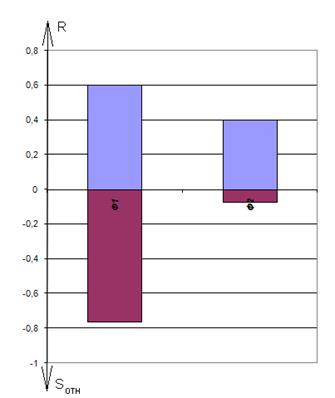

Рисунок 5 – Функционально-стоимостная диаграмма
для функций первого уровня

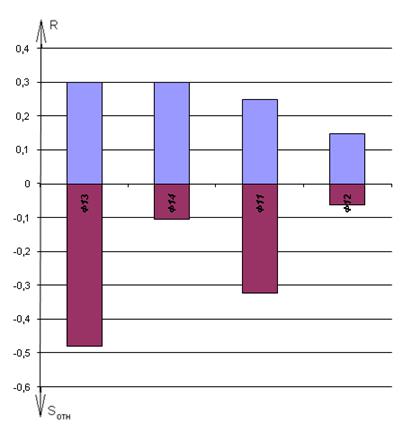

Рисунок 6 – Функционально-стоимостная диаграмма
для функций второго уровня

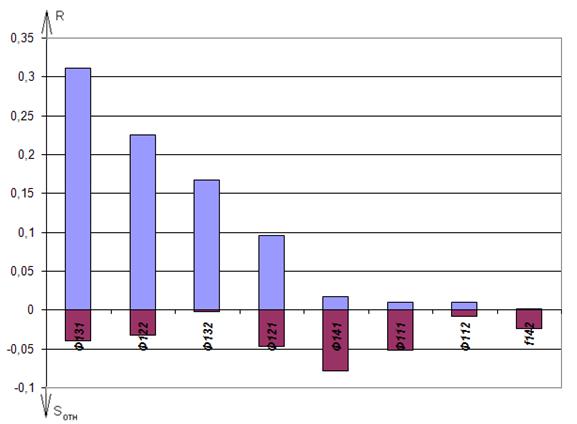

Рисунок 7 – Функционально-стоимостная диаграмма
для функций третьего уровня

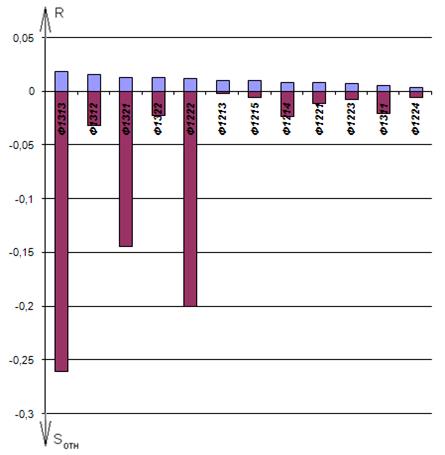

Рисунок 8 – Функционально-стоимостная диаграмма
для функций четвертого уровня
По полученным диаграммам можно судить о соответствии стоимости отдельной функции и ее важности. Наиболее ярко выражено несоответствие следующих функций и их важностей: Ф1222, Ф1313 и f1321. То есть конкретно для операционного усилителя, миллиамперметра и электронного ключа это несоответствие является результатом их относительно высокой стоимости.
8 Научно-технический уровень исследуемого объекта
Научно-технический уровень – комплексная оценка качества объекта с лучшими отечественными и зарубежными аналогами.
Производить оценку будем путем сравнения исследуемой схемы и аналога по техническим и эксплуатационным характеристикам.
В качестве аналога будем использовать идеальную модель, то есть идеализированный объект, обладающий лучшими из достижимых параметров.
Формулы для оценки представлены ниже:
(+) Þ чем больше, тем лучше
(-) Þ чем меньше, тем лучше
Таблица 8- Научно-технический уровень исследуемого объекта
Наименование параметра |
Направление улучшения |
Варианты |
НТУ |
|||
Роц |
Раналог |
|||||
1) Допустимое напряжение искомого проводника, В |
+ |
500 |
1000 |
0,35 |
0,5 |
0,175 |
2) Напряжение питания устройства, В |
- |
9 |
4,5 |
0,2 |
0,5 |
0,1 |
3) Количество частот, на которые настроено устройство |
+ |
1 |
2 |
0,15 |
0, 5 |
0,075 |
4) Температура окружающего воздуха, °С min max |
+ + |
-20 +45 |
-35 +50 |
0,05 0,05 |
0,67 0,88 |
0,034 0,044 |
5) Атмосферное давление, кПа min max |
- + |
86 106 |
80 110 |
0,05 0,05 |
0,93 0,96 |
0,047 0,048 |
6) Относительная влажность при 25°С, не более, % |
+ |
80 |
90 |
0,1 |
0,89 |
0,089 |
å |
1 |
0,612 |
Исходя из результатов расчета научно-технического уровня видно, что по рассматриваемым параметрам исследуемое устройство уступает аналогу (в данном случае идеальная модель) более чем в два раза. Данное различие можно объяснить тем, что схема данного исследуемого устройства была спроектирована для штучного кустарного производства.
Список литературы
1 Т.С. Усынина, А.В.Шульмин «Организация и планирование производства»: практикум.- Йошкар-Ола: МарГТУ, 2007.-115 с.
2 Функционально-стоимостной анализ. Практическое применение/ Роберт С. Каплан, Робин Купер. Вильямс: 2008. 352 c.
3 Функционально- стоимостной анализ (ФСА). Краткая информация для руководителей производственных предприятий/ Шарипов Р.Х. - ОО "ТРИЗ-Самара": Самара, 2004.
4 Функционально-стоимостный анализ - теория и практика проведения. Обзор/ Бухман И.В. ЛатНИИНТИ: Рига, 1982.
5 Функционально-стоимостный анализ. Концепции и перспективы/
Е. А. Кузьмина, А.М. Кузьмин. Журнал "Методы менеджмента качества", N 8, 2002.
