Фотоэлектронная спектроскопия

Фотоэлектронная спектроскопия(ФЭС) – это наиболее широко используемый метод для изучения электронной структуры заполненных состояний на поверхности и в приповерхностной области (глубина 20-40 Ǻ). Физической основой метода служит фотоэлектрический эффект, в котором электрон, первоначально находящийся в состоянии с энергией связи Ев , поглощает фотон с энергией hν и покидает твердое тело с кинетической энергией:

Еkin =hν – Ев – Фо , где Фо = Еvacuum – ЕFermi ;

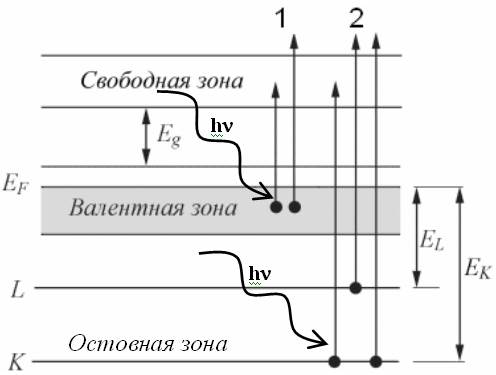

Рис.1. Зонная диаграмма

Для того, чтобы зарегистрировать фотоэлектрон, должны быть выполнены следующие условия:

· Энергия фотона должна быть достаточна, чтобы электрон смог покинуть твердое тело, то есть hν ≥ Ев + Фо ()

· Скорость электрона должна быть направлена в сторону внешней поверхности.

· Электрон не должен потерять энергию в столкновениях с другими электронами на своем пути к поверхности.

Диапазон энергий фотонов, используемый в материаловедении ,простирается от ультрафиолета (УФ) до рентгеновского излучения. Практически энергетический диапазон простирается от 10 эВ, что близко к энергии связи электрона в атоме водорода (13,6 эВ), до энергий около 100 кэВ. При этих энергиях фотоны могут, проникая в твердое тело, взаимодействовать с электронами внутренних оболочек. Фотоны низких энергий используются для исследования спектров излучения в видимой области, связанного с далеко расположенными, более слабо связанными электронами. Эти внешние электроны участвуют в образовании химических связей, поэтому они не связаны с отдельными атомами и, следовательно, непригодны для элементного анализа.

В зависимости от энергии фотонов (длины волны), используемых для возбуждения электронов, фотоэлектронная спектроскопия обычно подразделяется на два типа:

· УФЭС (ультрафиолетовая фотоэлектронная спектроскопия), в которой используются фотоны ультрафиолетового спектрального диапазона 10-50 эВ (соответствующие длины волн от 1000 до 250А). В результате УФЭС используется для изучения валентной зоны и зоны проводимости.

· РФЭС (рентгеновская фотоэлектронная спектроскопия), в которой используется рентгеновское излучение с энергией квантов в диапазоне 100 эВ-10 кэВ (соответствующие длины волн от 100 до 1А). Как следствие РФЭС зондирует глубокие остовные уровни.

· Синхротронное излучение, в котором энегрии энергии фотонов от 40 до 1200 эВ. Позволяет исследовать остовные уровни и валентную зону.

Это разделение на два типа достаточно условно как с точки зрения объекта исследования (подразделение энергетических уровней на основные и валентные само по себе условно), так и с точки зрения используемых источников излучения (при использовании синхротронного излучения можно излучать фотоэмиссию от мягкого ультрафиолетового излучения до жесткого рентгеновского). Более того в обоих методах используются одни и те же физические процессы.

Рентгеноэлектронный спектрометр

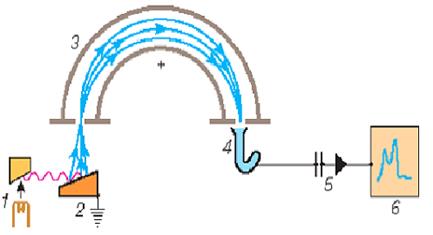

Рис.3. Спектрометр

1 – источник рентгеновского (ультрафиолетового) излучения

2 – образец

3 – анализатор

4 – детектор электронов

5 – усилитель

6 - самописец

Из уравнения h ν = Eсв + Eкин видно, что если известны величины h ν и Eкин , то можно определить энергию ионизации Eион или энергию связи Eсв соответствующего уровня. Для определения Eкин используются специально созданные электронные спектрометры. Электронный спектрометр (рис. 3) состоит из трех основных частей, в которых соответственно происходят генерация электронов, анализ их энергии и регистрация. В спектрометре поток ионизирующего излучения направляется на образец. Электроны могут быть выбиты из любой оболочки молекулы, ионизационный потенциал которой меньше энергии облучения. Выбитые электроны попадают в анализатор энергий электронов спектрометра. В анализаторе электроны описывают различные траектории в зависимости от своих энергий и напряжения, приложенного к электродам анализатора.

Наиболее распространен и хорошо известен сферический анализатор. В этом анализаторе к обкладкам сферического конденсатора прикладывается заданное напряжение. Разность потенциалов между двумя пластинами сферического конденсатора непосредственно связана с кинетической энергией электронов, прошедших через анализатор соотношением

где Eкин – кинетическая энергия электрона, V – разность потенциалов между двумя сферами радиусов R1 и R2 . Если менять напряжение на обкладках, то можно проанализировать спектр энергии Eкин , которой обладают электроны, падающие на входную щель анализатора.

Исследуемое вещество облучают монохроматическим рентгеновским излучением. В качестве источника рентгеновских монохроматических квантов может быть использована обычная рентгеновская трубка, анод которой сделан из материала, имеющего достаточно интенсивную и узкую линию рентгеновского излучения. В качестве таких линий выступают обычно – линия Mg (hν = 1253,6 эВ) или -линия Al (hν = 1486,6 эВ).

В качестве детектора электронов может быть использован обычный электрометр или пропорциональный счетчик. В серийных промышленных спектрометрах применяются электронные умножители. В этих приборах каждый попавший в них фотоэлектрон выбивает лавину вторичных электронов, которые регистрируются электронной схемой как отдельный импульс. Интенсивность рентгеноэлектронной линии определяется числом импульсов в единицу времени.

Физический принцип.

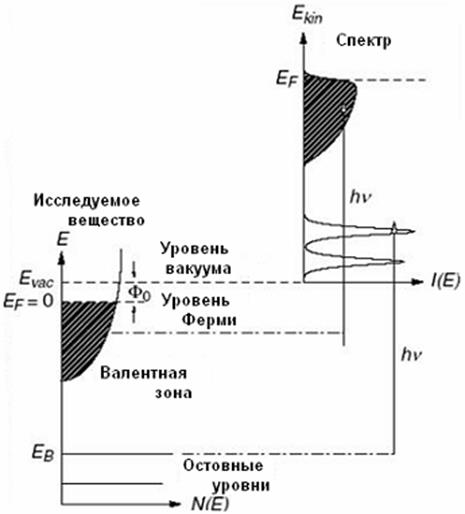

В фотоэлектронной спектроскопии твердых тел анализируется кинетическая энергия электронов, испущенных при облучении твердых тел моноэнергетическими фотонами с энергией hν

hν = Еkin + ЕВ + Фо , где Фо = Еvacuum – ЕFermi ;

где I – энергия связи(ионизации) атомного или молекулярного уровня системы. Энергия фотонов известна, кинетическая энергия фотоэлектрона Еkin регистрируется с помощью спектрометра, а работа выхода спектрометра легко определяется с помощью калибровочных экспериментов.

Значит легко можно определить энергию связи (ионизации) соответствующего электронного уровня, которая зависит от характера распределения электронов в исследуемой системе.

Отсюда видно, что спектр фотоэмиссии I(E) это своего рода отпечаток плотности заполненных состояний исследуемого материала.

Анализ с помощью ФЭС

Фотоэлектронный спектр натрия

На рис. 5 проиллюстрирован процесс рентгеновской фотоэмиссии натрия. Пики соответствуют энергиям характеристических электронов, покидающих твердое тело без процессов, приводящих к потерям энергии.

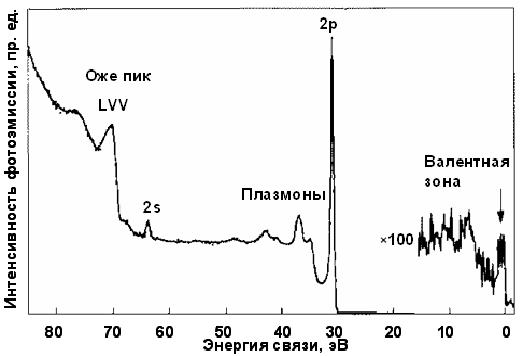

Рис. 5. Энергетический спектр электронов образца Na, при синхротронном облучении фотонами с энергией 100 эВ. На энергетической шкале приведена энергия связи, т. е. hv — Етн.

Пики соответствуют энергиям характеристических электронов, покидающих твердое тело без процессов, приводящих к потерям энергии. Хвосты со стороны большей энергии связи соответствуют электронам, претерпевшим неупругое рассеяние и потерю энергии на пути из образца и выходящим поэтому с меньшей кинетической энергией, что приводит к кажущемуся возрастанию энергии связи.

Линии 2s и 2p отчетливо видны в виде острых пиков, это и есть остовные уровни, положение которых определяется энергией связи электронов, что является характеристикой данного элемента. Т.е. присутствие пиков при данной энергии связи является свидетельством присутствия на поверхности данного элемента (содержит информацию о химическом составе поверхности).

Сравнивая энергии пиков на экспериментальном спектре с известными энергиями связи в элементах можно выяснить какие элементы присутствуют в данном материале.

Из измеренных амплитуд пиков на спектре РФЕС, можно определить концентрацию элементов, из которых состоит поверхность.

Хочу отметить, что в общем случае вероятность фотоэмиссии максимальна при энергии фотонов близкой к порогу ионизации и она быстро уменьшается, если энергия фотонов значительно превосходит энергию связи электронов. Поэтому РФЭС – это метод для исследования в основном глубоких остовных уровней. Для исследования валентной зоны нужна меньшая энергия и использование УФ источника возбуждения.

Энергии 100эВ недостаточна для вырывания электронов из K-оболочек Na, но достаточна для создания вакансий в L-оболочках.

Химический сдвиг

Рис. 6. Химический сдвиг энергии связи линии Si2p в кремнии и SiO2

Несмотря на постоянство энергии остовных уровней атома, в различных веществах имеется определенная разница в энергиях связи для данного атома при переходе от одного вещества к другому. Как следует из экспериментальных данных, энергия связи Есв электронов остова несколько меняется при изменении характера химического окружения атома, спектр которого изучается.

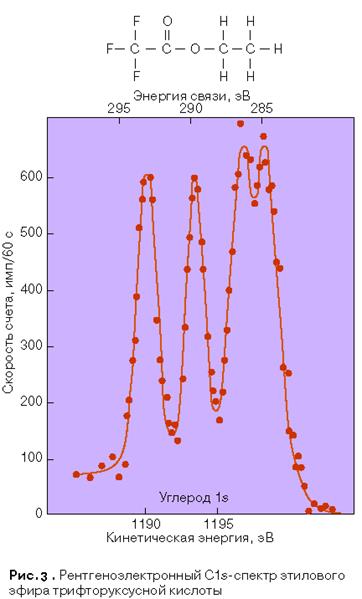

Рис. 7. Рентгеноэлектронный C1s-спектр этилового эфира трифторуксусной кислоты

Изменения энергии связи (ΔЕсв ) для электронного уровня одного и того же элемента в разных соединениях принято называть химическим сдвигом. Одними из важнейших результатов, полученных группой шведских физиков, являются демонстрация возможности измерения химических сдвигов на примерах рентгеноэлектронных спектров многих органических и неорганических соединений и создание аппаратуры, способной регистрировать соответствующие сдвиги. Сдвиг энергии внутренних электронов в зависимости от химического окружения показан на рис. 2 для линии Si2p. Энергия связи Si2p смещается более чем на 4 эВ при переходе от Si к SiO2 . Сдвиг энергии уровня обычно измеряется относительно свободного элемента. Средняя точность экспериментальных значений Есв ~ ± (0,1-0,2) эВ для твердых тел и около (± 0,04) эВ для газов.

Для иллюстрации зависимости энергии связи электрона в атоме от химического окружения атома часто используют рентгеноэлектронный 1s-спектр углерода этилового эфира трифторуксусной кислоты (рис. 3). Четыре максимума C1s почти равной интенсивности в весьма изящной форме представляют четыре окружения атомов углерода в этой молекуле.

В табл. 2 приведены значения энергий связи для 2p-уровня серы в газообразных соединениях. Из табл. 2 видно, что изменения энергии связи внутренних электронов могут достигать очень значительных величин в ряду соединений этого элемента.

Структура молекул

В настоящее время проведены многочисленные исследования, показывающие эффективность применения рентгеноэлектронной спектроскопии для решения различных вопросов структурной химии органических и неорганических соединений. Применение РФЭС в структурной химии можно показать на примере исследования 1s-спектров азота (N1s) в Na2 N2 O3 . До применения РФЭС предполагались три возможные структуры иона оксигипонитрата:

Рентгеноэлектронный спектр Na2 N2 O3 ясно указывает наличие структурно неэквивалентных атомов азота, и это исключает симметричную структуру (I). В то же время можно также ожидать, что структуры II и III будут давать две полосы в спектре N1s. Окончательный выбор между структурами (II) и (III) возможен только при анализе величины расщепления N1s полосы, связанной с различием величины электронной плотности на атомах азота.

Степень окисления

Рентгеноэлектронные спектры позволяют четко показать, что энергия связи внутреннего уровня атома в сильной степени зависит от степени окисления элемента, спектр которого изучается. Так, уже в первых работах было установлено, что при одинаковых ближайших соседях сдвиг внутренних уровней исследуемого атома в сторону увеличения Есв тем больше, чем больше степень окисления элемента в соединении.

При изучении поверхности металлов и сплавов часто возникают вопросы, является ли поверхность окисленной и какой именно компонент сплава окислен. Рентгеноэлектронные спектры в большинстве случаев помогают решить эту задачу, поскольку энергия связи электрона в металле обычно на несколько электронвольт меньше, чем в оксиде, причем с увеличением степени окисления также растет положительный химический сдвиг.

Интересный эксперимент описан в книге К. Зигбана с сотрудниками. Металлический бериллий испарялся при давлении 10- 4 торр и осаждался на алюминиевую подложку. Образец облучали рентгеновскими квантами Kα -линии Al и изучали выбитые 1s-электроны с целью определения энергии связи 1s-электрона в бериллии. Спектр (рис. 4) состоит из двух линий одинаковой интенсивности, расстояние между которыми равно 2,9 ± 0,1 эВ. Появление двух линий вместо одной можно объяснить тем, что металл частично окислен и одна из линий электронного спектра соответствует металлическому, а другая – окисленному бериллию. Для проверки этого предположения образец нагревали на воздухе до полного окисления бериллия и снова снимался электронный спектр. На этот раз была получена только одна 1s-линия. Ее положение совпадает с положением линии меньшей кинетической энергии на рис. 4. Следовательно, это линия бериллия в окисле. Для дополнительного доказательства бериллиевый образец, полученный испарением в вакууме, частично восстанавливали цирконием, после чего был получен его электронный спектр. Хотя в спектре видны обе линии, линия, соответствующая окислу, гораздо менее интенсивна.

Рис. 8. Рентгеноэлектронные Be1s-спектр

Поверхность твердого тела

Метод рентгеноэлектронной спектроскопии в настоящее время широко применяют для исследования поверхности твердых тел. В рентгеноэлектронной спектроскопии регистрируются электроны, вышедшие из слоя вещества, в котором они не успевают отдать часть своей кинетической энергии другим электронам и атомам в образце. Толщина этого слоя ~ 20 – 40 Ǻ, и, следовательно, рентгеноэлектронные спектры характеризуют только атомы поверхностного слоя. Вследствие этого рентгеноэлектронные спектры внутренних уровней атомов, входящих в соединение или материал, позволяют определять элементный состав поверхности, концентрацию элементов на поверхности, химическое состояние атомов на поверхности и приповерхностных слоях. Именно эти аналитические возможности метода позволяют изучать различные процессы, протекающие на поверхности.

Ультрафиолетовая фотоэлектронная спектроскопия.

Так как используются фотоны с низкой энергией происходит возбуждение только валентных уровней. Этот метод является инструментом изучения валентной полосы поверхности и её модификации в результате различных процессов на поверхности, таких как адсорбция, рост тонких пленок, химические реакции.

Для распределения плотности состояний в валентной зоне используется УФЭС с интегрированием по углам, которое в идеальном случае детектирует все фотоэлектроны, испускаемые над поверхностью образца.

Так же УФЭС с угловым разрешением позволяет определить закон дисперсии поверхностных состояний. Зависимость энергий связи фотоэлектронных спектров от угла выхода фотоэлектронов.
