Введение

Среди разнообразных явлений в которых проявляется воздействие света на вещество важное место занимает фотоэлектрич-еский эффект т.е.испускание элетронов веществом под действием света.Анализ этого явления привел к представлению о световых квантах и сыграл чрезвучайно важнейщию роль в развитии современых теоритичесих представлений.Вместе с тем фотоэлектричкский эффект используется в фотоэлементах получивших исключительно широкое применение в разнообразнейщих областях науки и техники и обещающих еще более богатые перспективы.Открытие фотоэффекта следует отнести к 1887 г.когда Герц обнаружил что освещение ультрафиолетовым светом электродов искрового промежутка находящигося под напряжением облегчает проскакивание искры между ними. Явление обнаруженое Герцом можно наблюдать на следующем легко осущесвимом опыте (рис.1.). Величина искрового промежутка F подбирается таким образом, что в схеме состоящей из трансформатора Т и конденсатора С искра проскакивает с трудом (один-два раза в минуту)Если осветить электроды F сделанные из чистого цинка светом ртутной лампы H g ,то разряд конденсатора значительно облегчается: искра начинает проскакивать доволно часто, конечно мощность трасформатора достаточно для быстрой зарядки конденсатора С . Поместив между лампой и электродами F стекло G мы преграждаем доступ ультрафиолетовым лучам и явление прекращается.Систематическое иследование Гальвакса, А.Г. Столетова и др. (1885 г.)выяснили что в опыте Герца дело сводится к освобождению зарядов под действием света попадая в электрическое поле между электродами,эаряды эти ускоряются, ионизируют окружающий газ и вызывают разряд. А.Г. Столетов осуществил опыты по фотоэффекту применяв впервые небольшие разности потенциалов между электродами.Схема опытов применяемая Столетовым, изображена на рис.

с

G

+ -

Основными результами иследований Столетова имеющие значение и в наше время, были следующие заключения:

1) Наиболее эффективно действует ультрафиолетовые лучи, поглащаемые телом.

2)Сила фототока пропорциональна создаваемой освещенности тела (разряжающее действие при прочих равных условиях пропорционально энергии активных лучей,падающих на разряжаемую поверхность.)

3)Под действием света освобождается отрицательные заряды.

Цинковая планстинка,соединеная с электродами и заряженн ая отрицательно, освещенная ультрафеолетовым светом, быстро разряжает электроскоп,таже пластинка, заряженная положительно сохраняет свой заряд, не смотря на освещение. При тщательном наблюдение электроновм большой чувствительности можно заметить,что незаряженная пластинка под действиаем освещения заряжается положително, т.е. теряет часть своих отрицательных зарядов, первоначально нетрализовавших ее положительный заряд . Несколько лет спустя (1898 г). Ленардом и Томсоном были произведены определения е м для освобождаемых электронов по отклонению их в электрическом и в магнитном полях. Эти измерения дали для е м значения 1,76 • СГСМ , доказав что освобожденные светом отрицательные заряды суть электронами.

Фотоэлектронная эмиссия металлов

Фотоэлектрононой эмиссией или внешним фотоэлектрическим эфектом

называется испукания электронов поверхностью твердого тела под дейс-

вием падающего на нее электромагнитного излучения.

Основными законами фотоэффекта можно считать следующие

1) пропорциональность фототока интенсивности светового потока J,

вызывающего фотоэффект ( J ) при условии неизменности спректрального

состава излучения (Закон Столетова);

2) наличие длиноволновой (красной) границы области спектра излучения

вырывающего фотоэлектроны из даного фотокатода ; лишь излучения с длиной

волны т.е. с частотой C могут вырывать фотоэлектроны;

3) независимость кинетичесой энергии фотоэлектронов от интенсивности света и линейная зависимость максимальной кинетической энергии фотоэлектронов (), вырваного из даного фотокатода светом некоторой частоты ,от этой частоты :

4) безынерционность фотоэффекта. установлено, что фототок появляется и исчезает вместе с освещением, запаздывая не более чем

на

Качественное обьяснение с волновой точки зрения на первый взгляд не представляет трудности. В самом деле это объяснение могло бы выглядеть так ; падающая электромагнитная волна вызывает вынужденые колебания электронов в металле; при резонансе между собственым периодом колебания электронов и периода падающей волны амплитуда электрона становится настолько большой что он может вырваться за пределы поверхности металла.Очевидно , что если эта картина верна , то кинетическая энергия с какой электрон покидает метал , должна взаимствоваться у падающей волны , и поэтому естественно ожидать , что энергия фотоэлектрона должна находиться в прямой связи с интенсивности падающего света .Многочисленные опыты показали ,что энергия фотоэлектронов абсалютно не зависит от интенсивности света , повышение интенсивности увеличивает лишь число фотоэлектронов и при том в количестве строго пропорцианальном интенсивности -но не их скорости . Последнее зависит от частоты падающего света , а именно , с увеличением частоты линейно возрастает энергия фотоэлекторонов .Все эти законы фотоэффекта представляются непонятными с точки зрения волновой природы света . Независимость энергии фотоэлектронов от интенсивности света пытались объяснитьтем что свету приписывалось роль “спускавого механизма ” т.е. предполагалось , что электрон набирает свою энергию не за счет падающей волны, но за счет тепловых движений в металле, так что роль света сводится только к освобождению электрона.Однако при этом остается совершенно не понятным влияние частоты света и кроме того, если бы это было верно фотоэффект дожен был бы сильно зависеть от температуры металла, чего на самом деле нет.Обьяснение основных закономерностей фотоэффекта было дано на основе фотонной теории света ( Эйнштейна, 1905 г.). Фотон, обладающий энергией поглощается электроном фотокатода в единичном акте взаимодействия, повышая его энгергию на величину Если до поглощения фотона кинетическая энергия электрона была , где граница Ферми, а – положительная или отрицательная добавка, то после поглощения его энергия станет равной Если импульс такого электрона будет направлен к поверхности, то, потеряв по пути энергию , электрон може достигнуть поверхности металла и вылететь из катода.

После преодоления на поверхности металла потенциального порога электрон унесет с собой кинетическую энергию, равную

или учитывая, что

.

наибольщей кинетической энергией при даном ,очевидно, будут обладать те электроны ,для которых потери по пути равны нулюб т.е.

. (1)

Если пренебречь энергией теплового возбуждения электрона , то

(2)

(уравнение Эйнштейна). при по этой теории фотоэффект невозможен. Таким образом,значение определяет наименьшую частоту фотоактивных фотонов (красную границу фотоэффекта для данного катода). Уравнение (2) теперь можно записать в виде

. (3)

Соотношение Эйнштейна (2) лежит в основе ряда фотоэлектрических методов измерения работы выхода фотокатодов. Например, величену c можно определить, измеряя в сферическом конденсаторе (при ) истиную разность потенциалов катод-коллектор,при которой фототок прекращается . Действительно (с учетом контактной разности потенциалов )

следовательно,

т.е. при заданом можем вычислить и далее определить из соотношения

или

т.е.

(4)

Закон Эйнштейна как показала эксперементальная проверка, строго выполняется для любых

фотокатодов, в том числе и для сложных ) Для металов закон Эйнштейна впервые подвердил на опыте Р.Милликен, но наибольшее точное исследование было выполнено П.И.Лукирским и С.С. Прилежаевым, которые применили метод тормозящего поля между сферическими электродами, ранее разработаный П.И.Лукирским. Пусть в системе двух концентрических сферических электродов эмиттером служит внутернняя сфера рассмотрим электрон,вылетевший из точки А под прямым углом к радиусу ОА, и предположим сначала, что напряжение между электродами отсуствует. Электрон движется с постоянной скоростью, и по мере приближения к наружному электроду радиальная составляющая скорости растет , а составляющая, перпендикулярная к радиусу , уменьшается, и в точке прибытия В

(5)

Если между электродами приложено напряжение, то электрическое поле радиально и оно изменяет только а остается такой же, как в отсуствие поля. Значит, в точке прибытия тангециального электрона энергия, связанная с составляющей , равна

, (6)

где К­—полная энергия электрона. Формула дает часть полной энергии, которая не измеряется

в методе тормозящего поля между сферическими электродами. Если ,то и, подавно,, и измеряемая часть энергии равна

, (7)

т.е. при можно с большой степенью точностью измерять распределения полных энергий электронов. Неизмеряемая часть энергии будет наибольшей для электронов, начальная скорость которых направлена по касательной к поверхности эмиттера.Для всех других электронов ошибка будет еще меньше. Формула (7) остается верной и для системы, в которой внутренняя сфера заменена несферическим катодом достаточно малого размера. рис. показаны результаты измерения вольт-амперной характеристик для меди при трех длинах волн. Из спектрально разложенного потока излучения выделяются монохроматический пучок лучей, который направляется на внутерннюю сферу. Ток (очень слабый) измеряется электромером. Форму измеренных вольт-амперных характеристик истолковать нетрудно. Горизонтальный участок - это ток насыщения, текущий в ускоряющем поле. На рис.4 масштаб выбран так, что ордината, избражающая ток насыщения для всех длин волн, одинакова.В точке, где начинается понижение кривых, происходит переход от ускоряющего поля к тормозящему, и в этой точке напряжение батареи компенсирует контактную разность потенциаллов и истиное напряжение

.

Для точек пересечения характерсеик с осью абсцисс выполняется соотношение

_зап Ф_эм

где U_зап - величина запирающего напряжения и Ф_эм - работа выхода эмиттера. Таким образом, на основании закона Эйнштейна задерживающий потенциал, при котором ток прекращается, лиенйно зависит от частоты , причем по углу наклона прямой можно определитьh (если е считать известным ). На рис.3 паказаны прямые для Al и Cu ,

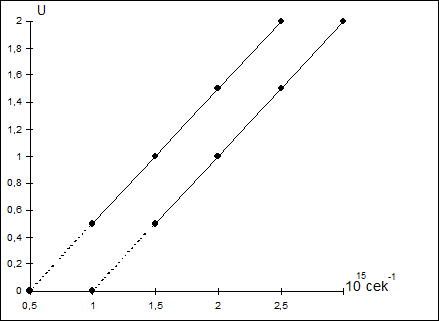

Рис 3

причем для H получается 6,61· эрг. сек, т.е. привосходное подтверждение закона Эйнштейна.

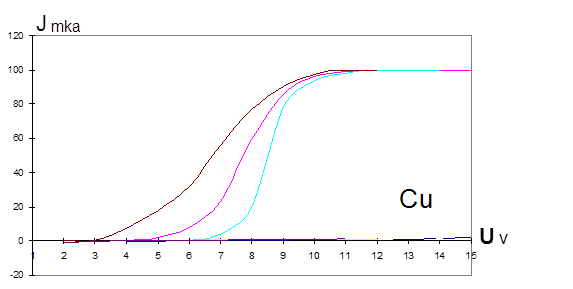

вольт-амперная характеристика для Cu Рис 4.

Этот опыт доказывает также, что энергия фотона в металле иожет переходить к одному из свободных электронов. В этом состоит особеность фотоэлектрического поглощения света в металлах. Положение начало вольт-амперной характеристики , т.е. точка ее пересечения с осью абсцисс ---, не зависит от работы выхода металла-эмиттера . Если обозначить напряжение батареи, при котором через U_зб , то

_зап )_ист =u_зб +u_кн =Ф_эм,

u_кн =(Ф_а -Ф_эм ),

то

u_зб = Ф_а ),

т.е. при заданной частоте и одном и том же металле коллектора-анода вольт-амперные характеристики для различных металлических эмиттеров начинаются из одной и той же точки на оси абсцисс.

Вольт-амперная характеристика на участке тормозящего поля представляет собой интегральную кривую распределения электронов по энергиям.В самом деле, абсциссы этой кривой в некотором масштабе равны энергиии электрона, а анодный ток, отложенный по оси ординат:

I_a =e,

где dN_W -число электронов с энергиями в интервале от W до W+dW.Анодный ток I_a , таким образом, пропорционален числу электронов, энергии которых превращают величинуW₁ =eU_a . Кривая, выражающая связь между энергией W₁ и числом частиц, имеющих энергию, превышающую W₁ , называется интегральной кривой распределения, Чтобы получить обычную кривую распределения, нужно продифференцировать графически интегральную кривую распределения. Это сделано на рис.5

рис 5.

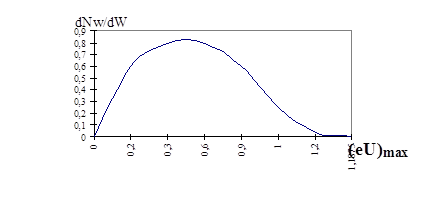

для интегральной кривой, измеренной при Как видно, максимальные энергии фотоэлектронов для металла, даже при освещении ультрафиолетовым светом, только немного превышают 1эв, а наиболее вероятная энергия (максимум кривой), грубо говоря, вдвое меньше.

Фотографические свойства эмиттеров принято характеризовать несколькими величинами .Величина называется чувствительностью катода . В этой формуле j-падающий на фотокатод поток лучистой энергии определенной длины волны ,а — фототок ,вызванный этим потоком .Умножая числитель и знаменатель на время t ,получим в числителе количество электричества ,унесенное фототоком за время t ,а в знаменателе —энергию ,упавшую за то же время на фотокатод.Обычно чувствительность измеряют в кулонах на калорию (к.кал ^-1 ). Чувствительность фотокатода можно также выразить в виде отношения числа элоктронов n_е испускаемых фотокатодом ,к числу фотонов n _р ,упавших на его поверхность за то же время .Величину n _e n _р называют квантовым выходом Y ,т.е.

В этом случае --- измеряется в электронах на квант (эл/кв).Если часть энергии излучения ,упавший на фотокатод ,отражается от него или проходит насквозь ,то для оценки эффективности фотокатода физически более целесообразно его чувствительность относить не к падающей, а к поглащенной энергии (или в случае квантового выхода , не к числу падающих ,а поглощенных квантов энергии ). Чувствительность фотокатода и квантовый выход зависят от длины волны падающего излучения . Зависимости и или же называются спектральными характеристиками фотокатода .

Практически для фотоэлеметов больщий интерес представляет полный фототок ,возникающий при освещении сплошным спектром , даваемым раскаленным телом ,накпример , спиралью лампы накаливания . Характеристика фотокатода в этом случае называется интегральной чувствительностью и дается обычно в микроамперах на люмьен (мкл.лм ^-1 ) .Интегральная чувствительность , очевидно ,определяется спектральной характеристикой фотокатода и спектральным составом излучения.Обычно интегральная чувствительность фотокатода определяется при использовании стандартного источника облучения .Таким источником является вольфрамовая нить накала лампы при температуре ее, равной 2770К (яркостная температура при этом равна 2848К ).

Расмотрим кратко основы эксперементальной техники фотоэлектрических измерений. Для определения зависимостей требуется получение монохроматических потоков излучение различных длин волн и измерение их интенсивности.Тип источника излучения зависит от исследуемой спектральной области.В видимой части спектра (1.5 _эв 3,1_эв ) обычно пользуются лампами накаливания, дающий непревывный спектр. В области ближнего ультрафиолета () ;

(3,1_эв 5,63 ) широкое распространение имеет ртутная кварцевая лампа, излучающая линейчатый спектр, содержащий большое количество спектральных линий. В области вакуумного ультрафиолета (6,2_эв 12,3_эв ) , как правило, используется искровой разряд.(это область спектра получило свое название в связи с тем, что излучение этих волн сильно поглощается в воздухе. Поэтому работать с этими излучениями этих длин волн можно лишь в аппаратуре, в которой давление воздуха меньше 10 ^-4 -10 ^-5 тор.) Монохроматизация излучение длин волн, больших 1200, может быть осуществлена с помощью призменных спекртографов. При этом в качестве оптических материалов в видимой части спектра используется обычно стекло, в области ближайщего ультрафиолета до кварц. Могут применятся и другие материалы, например, кристалы NaCl.В интервале длин волн используются кристалы LiF. Излучение с более короткими длинами волн поглощается любыми известными оптическими материалами. Поэтому проведение исследований в коротковолновой области вакуумного ультрафиолета требует использования спектрографов с отражающими диспергирующими системами, например, с вогнутой дифракционной решеткой. Измерение интенсивностей потоков излучения обычно осуществляется с помощью специально калиброванных термопар, термостолбиков и фотоумножителей. В ряде случаев абсолютные значения фототоков при использующихся интенсивностях излучения малы и их измерение требует применения высокочувствительных измерителей тока. В ряде случаев абсолютные значения фототоков при используюшихся интенсивностях излучения малы и их измерение требует применения высокочувствительных измерителей тока . Рассмотрим результаты экпериментальных исследований спектральных характеристик фотокатодов из массивных металлов .Для щелочных , а также некоторых щелочноземельных металлов красная граница лежит в видемой части спектра ; для подавляющего же большинства металов она находиться в ультрофеолетовой области .Более детальные исследования фотоэффекта с различных металлов показали,однако, что при T >0 резкой красной границы не существует.В действительности фототок в области , близких к , асимптотически приближается к нулю и определение из эксперементальной зависимости , стого говоря, выполнено быть не может. Лишь специальная математическая обработка экспериментальных данных позволяет найти . Отсутсвие резкой красной границы при Т > 0 легко понять,если учесть распределение по энергиям электронов внутри твердого тела.Пренебрежение величиной ,.сделанное выше,является точным лишь при Т=0 .При Т > 0 величина может быть больше нуля. Это приведет, во-первых, к фотоэффекту электронов с уровней энергии E > – , который может происходить и при , а во-вторых, к наличию в фотоэмиссии электронов с кинетьическими энергиями,большими, чем.. Однако число электронов в металле с энергиями мало. Поэтому и вероятность фотоэлектрического поглощения при мала,и фототок также мал.При для всех металлов их квантовый выход возрастает при увеличении ; около красной границы рост фототока определяется зависимостью

i _ф

Качественно указанное возрастание Y с h легко объяснить из следующих простых соображений .При h >h интервал энергий электронов в металле , которые могут быть возбуждены светом до энергий , достаточных для вылета из фотокатода , тем шире , чем больше , если , однако, при этом< – E₁ , где E₁ — уровень дна зоны проводимости в металле.Поэтому при увеличении частоты света вероятность поглашения , сопровождающегося переходами электронов на уровни , при том же общем числе поглащенных фотонов сделается больше, а следовательно и сила фототока, как правило, будет возростать. Кроме того, поглощение с данной начальной энергией E фотона большей энергии обусловливает немалую вероятность выхода такого электрона из более глубоких слоев фотокатода.Интервал частот излучений, с которыми проводились исследования, прилегающий к , как правило, невелик и составляет примерно 0,5. В большей спектраьной области вблизи красной границы исследованы щелочные и отчасти щелочноземельные металлы (Ba) , ждля которых .Для них, в отличие от остальных металлов,спектральные характеристики в этой области энергий фотонов имеют максимум. Примеры эксперемтально полученных спектральных характеристик полученных вблизи красной границы для ряда металлов показаны на рис.слева.Данные, полученные в разных работах,а иногда даже и в одной и той же работе,не всегда хорошо согласуются между собой (рис. результаты для Be). Это объясняется тем,что квантовый выход металлический эммитеров вблизи красной границы очень чувствителен к чистоте поверхности и изменяется в десятки и даже сотни раз в процессе очистки и обезгаживания эмиттера. Абсалютные значения квантового выхода для чистых металлов в расматриваемом интервале имеют порядок 10 ^-5 —10 ^-3 элвл и, очевидно, зависят от , для эв элкв .Спектральную характеристику с монотонным ростом U при увеличении принято называть нормальной характеристикой, а фотоэффект в этом случае - нормальным.Если же спектральная характеристика имеет максимум, фотоэффект обычно называют селективным.

Имеется ряд работ, относящихся к области вакуумного ультрафиолета.Число их невелико, и они были выполнены главным образом в середине пятидесятых годов. Спектральные характеристики квантового выхода при эв для ряда металлов приведены на рис. справа.Основные отличительные особенности квантового выхода в вакуумном ультрафиолете состоят в следующем.Для всех иследованных металлов численые значения U при эв порядка 10^-2 - 10^-1 эл/кв и, следовательно ,в (10¸100) раз превышают величины U в видимой и ближней ультрафеолетовой областях спектра. Области высоких значений U предшествует сильный рост U в интервале hn»(9¸12) эв.Согласно начало этого роста U при hn»(9¸10) эв совпадает с областью, в которой заметно уменьшается отражющая способность металлов и начинается значительный рост поглащения. После быстрого роста U , как правило, наблюдается довольно пологий максимум, после которого следует спад кривой U( hn) ; в особенности отчетливо этот максимум обнаруживается для фотоэффекта с пленок.Начало спада U совпадает примерно с областью, где поглощение начинает уменьшаться и существенно возрастает способность металлов пропускать излучение.

В области вакуумного ултрафеолета квантовый выход значительно менее чувствителен к состоянию поверхности , чем в области , прилегающей к красной границе .Прогрев металлов обычно уменьшает Y лишь примерно в 10 раз. пленки ,напыленные в измерительном приборе , в большинстве случаев характеризуются в 1,5¸2 раза более низкими значениями Y , чем пленки тех же металлов , побывавшие в атмосфере.Так же как и в длинноволновой области , имеется разброс (примерно в пределах одного порядка ) в значениях Y, измеренных разными авторами.

Целый ряд исследований посвящен выяснению влияния температуры катода на фототок. Первоначальные опыты со спектрально неразложенным светом давали неясные результаты и в общем устанавливали слабую зависимость i_ф от Т,если изменение температуры не вызвало изменения состояния поверхности, агрегатного состояния или фазовых превращений. Изучение фотоэффектаб вызываемого монохроматическим светом,не сомненно,установило температурный эффект.Прит этом фототок i_ф слабо меняется с Т для n » n_о и резко возростает с повышением температуры при n~n_o (и в особенности для n<n_o ). Примером могут служить данные для Рd ,приведенные на рис.6

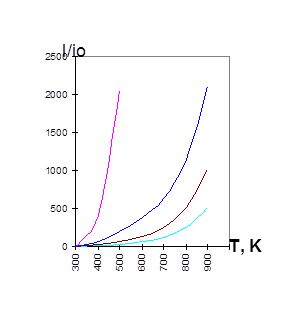

Рис 6.

По ведениетока было таково как будто n_o уменьшалось с ростом температуры.Эффективная красная граница смещалась в область меньших n с ростом Т , и вид спектральной характеристики в области n»n_o сушественно менялся ; кривая i_ф (n) в этой области спектра делалась положе и определение n_о становилась весьма не определенным .

Ценную информацию о механизме фотоэффекта могут дать резултаты исследований по энергетическим распределениям фотоэлектронов. Эти исследования проводились либо методом отклонения в магнитном поле, либо методом задерживающего потенциала.Как показали еще ранние иследования в видимой и ближней ультрафиолетовой областях спектра , инергетический спектр фотоэлектронов эмиттированых массивными металлами непрерывен и занимает область от нуля до нектрого максимального значения Е_мах , определяемого соотношением Энштейна. Было показано , что при hn , близких к hn_o , энергетический спектр фотоэлектронов слабо зависит от природы металла. Он изображается плавной кривой с максимумом рис.C ростом hn постепенно увеличивается относительное число медленных электронов, но общий характер кривой сохраняется

(см. рис 7. Кривые 1,2 и 3).

Рис7.

Начиная с некоторого значения hn, характер кривых распределения усложняется , значительно возрастает относительная доля медленных электронов и существкнно уменьшается количество фотоэлектронов с энергиями и близкими к ним. Для К, например , такое изменение энергетического спектра по наблюдается при hn ~ - E₁ . Появление большого относительного количество медленых электронов в спектре фотоэлектронов при достаточно больших hn объяясняется обычно несколькими возможными причинами:

1) Большими потерями энергии, связанными с бозбуждением фотоэлектронами при их движении к поверхности плазменых колебаний

2) Потерями энергии при взаимодействии с электронами проводимости , превращающими быстрые внутеннии первичные фотоэлектроны в медленные ; некоторые из возбужденных электронов проводимости также принимать участие в фотоэмиссии в качестве медленных фотоэлектронов; таким образом, при этом механизме один поглощенный фотон достаточной энергии может способствовать возникновению двух медленных фотоэлектронов;

3) Однвременном возбуждением при поглощении одного кванта излучения двух электронов; в этом случае, как и в предыдущем, некоторые из фотонов достаточной энергии могут создавать два фотоэлектрона.Энергитический спектр фотоэлектронов по данным подтвержденным в последние годы в работе, также существенно меняется при переходе к очень тоньким металлическим пленкам. Так, согласно при hn=3,38 эв энергитеческий спектр электронов для пленки толщиной в 8 атомных слоев заметно отличается от такового для пленки толщиной 40 атомных слоев рис.8

Рис 8

Для тонких пленок количество медленных электронов уменьшается и возрастает число электронов с энергиями, близкими к максимальной, так как потери энергии, приводящие к превращению быстрых фотоэлектронов в медленные,на более коротком пути к поверхности в тонком фооткатоде уменьшаеются .

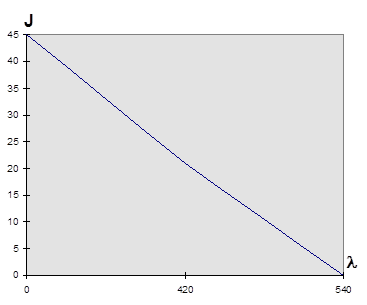

Вопросы о виде спектральных характеристик фотокатодов , о распределении фотоэлектронов по энергиям и о температурной зависимости фототока лежат вне рамок первоначальной теории Эйнштейна . Рассмотрение их требует уточнения теории фотоэффекта . Решение задачи построения такой детальной теории принципиально должно было бы вестись по следующему плану : прежде всего следует выяснить при данной температуре Т распределение электронов в металле по различным состояниям ; далее , выяснить вероятность поглащения электроном , находяшимся в некотором состоянии , фотона частоты n и определить состояние, в которое электрон при этом переходит. Затем требуется найти функцию распределения возбужденных электронов по состояниям. Далее следует определить для электронов, возбужденных в глубине металла,вероятности прохождения ими пути от места возбуждения до поверхности, а также потери энергии на этом пути.Затем надо найти выражение для потока электронов с данной энергией , падающих на потенциальный порог на границе металла, и определить вероятность прохождения ими через этот порог.Наконец,помножив число электронов с заданной энергией,падающих изнутри на 1см² поверхности фотокатода за 1 сек, на вероятность выхода, можно найти для данной частоты фотоэлектронов с заданной энергией вне металла (кривую распределения фотоэлектронов по энергиям ). В заключение,интегрируя по всем энергиям,иожно найти полный фототок как функцию Т и n (спектральные характеристики для различных Т ).

Работа выхода

Понятие работы выхода как меры энергии связи электронов с твердым телом возникло уже на ранних стадия развития электронно теории металлов .Для объяснения существования электронного газа внутри металла необходимо было допустить наличие у границ металла некоего поля сил f(x), направленных внутрь металла и препятствующих вылету свободных електронов во внешнее пространство . При удаления электрона из металла совершается работа против этих сил — работа выхода :

(1)

Таким образом , в класической теории металлов работа выхода равнялось скачку потенциальной энергии электрона на границе металла .

В зоммерфельдовской модели металла понятие работы выхода несколько усложнилось . Интеграл выражения (1) определял так называемую внешнюю работу выхода W_a , равную полной глубине потенциального ящика металла . Однако даже при температуре электронного газа Т=0 ,в отличие от классической теории , считалось что не все электроны обладали кинетической энергией , равной нулю , но распределялись по энергиям от нуля до некоторой максимальной W_i равной границе распределения Ферми . Поэтому наименьшая энергия, которую необходимо сообшить одному из электронов в проводимости при Т=0 для удаления его из металла , оказалось равной

c=W_a -W_i (2)

Если энергию покоящегося электронов вне металла положить равной нулю , то

поэтому (3)

т.е. работа выхода равна взятой с обратным знаком полной энергии верхнего электронного уровня E _{max в} металле, занятого электроном при температуре электронного газа Т=0 ; в свою очередь уровень E _max равен уровню электрохимического потенциала E_o электронного газа . Однако и это определене работы выхода не вполне удовлетворительно. Реальный металл не представляет собой потенциального ящика с гладким дном, т.е.U¹const= -W_a , но внутри металла потенциал поля,в котором находится каждый электрон,есть периодическая функция координат, определямая структурой решетки, а также состоянием всех остальных электронов. Можно дать следующее определение энергии связи электрона в твердом теле, в частности, в металле, не зависящее от конкретной модели этого тела. Сам факт стационарного существования электронов внутри него свидетльствует, что система из N _p ионов и N _e =N _p электронов внутри металла, находящихся в равновесии при температуре Т=0 , обладает меньшей энергией,чем те же N _p ионов с N_e ^’ = N _e - n электронами при той же температуре также в состоянии равновесия.Обозначая энергию первой системы через E(N_p ,N_e ) , а второй-через E (N_p , N_e ), можно записать изменение энергии при удалении одного элекрона, т.е. работу выхода при Т=0 , в следующем виде :

. (4)

Это определение работы выхода аналогично определению работы ионизации нейтрального не возбужденного атома. При T>0 определение (4) делается неоднозначным.

Распределение электронов по энергиям в твердом

теле(металлы).

При постпроении элетроной теории твердого тела требуется оперделить, какое число dN электронов в теле находится в квантовых состояниях, соответствущих некоторому интервалу энергий dE, иначе говоря, надо найти закон распределения электронов по энергиям. Функция f(e) характеризующая это распределение, определяется, во-первых, вероятностью w(E) заполнения квантового состояния с энергией Е электроном:

f(E) (1)

Функция зависит от свойств частиц, образующих систему. системы тождественных частиц согласно квантовой механики подчиняются принципу неразличимости; для частиц со спином, равным (фермионы ), в частности для электронов , из этого принципа вытекает принцип Паули. При температуре Т=0 равновесным распределением любых частиц распределение, соответствующее минимуму полной энергии. Для фермионов это условие будет выполнено, если ими будут заняты квантовые состояния, соответствующие самым низим энергетическим уровням; число этих состояний Z , очевидно , равно N . При T >0 равновесное состояние соответствует минимуму свободной энергии.Для системы ферминов это условие удовлетворяется, если вероятность w(E) равна

, (2)

где E₀ - так называемый электрохимический потенциал системы (часто его называют также уровнем электрохимического потенциала или уровнем Ферми). Bеличина E₀ для системы электронов в некотором теле, взятая с обратном знаком , называется также работой выхода этого тела и обозначается через c или ej, т. е. -E₀ =c=ej. Формулу (2) принято называть формулу Ферми. Из (1) , учитывая (2) , получим

(3)

Распределение электронов по энергиям , даваемое формулой, называется распределением Ферми. Для того чтобы написать формулу этого распределения в явном виде, требуется знать электрохимический потоенциал системы E₀ и закон распределения плотности состояний электронов Электрохимического потенциала E₀ вычисляется из условия нормировки:

где N- полное число электронов системы .

Селективный фотоэффект

Для большинства чистых металлических фотокатодов сила фототока почти не зависит от характера поляризации света; лишь распределения фотоэлектронов по направлениям вылета несколько отличны при фотоэффекте, вызываемом светом,поляризованным параллельно и перпендикулярно к плоскости падения.Спектральная характеристика в видимой и ближней ультрафиолетовой областях спектра плавно поднимается с ростом частоты падающего света.В 1894 Эльстер и Гейтель, исследуя фотоэффект с поверхности сплава калия и натрия ,жидкого при комнатной температуре,обнаружили две новые особенности в этом явлении. Во-первых,спектральная характеристика после подъема с уменьшением длины световой волны достигла максимума и затем спадала.Наличие наибольшей чувствительности фотокатода при некоторой длине волны получило название спектральной селективности.Во-вторых, фототок оказался существенно зависящим от поляризации падающего света.Введем следующие обознчения.Разложим электрический вектор световой волны,падающего на поверхность фотокатода под некоторым углом к ней,на две компоненты: во-первых, на электрический вектор,который колеблется в плоскости,перпендикулярной к плоскости падения;будем обозначать такой свет через ;во-вторых,на элекрический вектор,который колеблется в плоскости падения и, следоватльно,имеет составляющую,перпендикулярную к поверхности фотокатода; будем обозначать такой свет через _º .

Было показано, что при наклоном падение световой волны фототок,вызываемый светом ,значительно меньше фототока, вызванного светом _º той же интенсивонсти, что и свет .Эта зависимость фотоэффекта называется поляризационной селективностью или векториальным эффектом.

На рис.9 (а,б) показаны

Рис 9 (а)

Зависимость фотоэффекта от длины волны электрического вектора

колеблещегося в плоскости падения

Рис 9 (б)

Зависимость фотоэффекта от длины электрического вектора

колеблещегося в плоскости параллельной плоскости падения

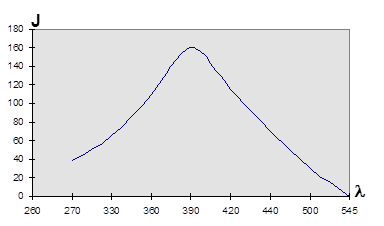

спектральные характеристики фотоэффекта для и _º с жидкого сплава натрия и калия.Можно видеть,что спектральная селективность обусловлена светом.Векториальный эффект существенно зависит от угла падения света.На рис. показана зависимость фототока от угла падения для света си_º .Следует заметить, что исследование векториального эффекта требует достаточно гладкой поверхности фотокатода, так как при наличии шероховатости поляризованный свет будет иметь различную поляризацию по отношению к плоскости падения на различно ориентированных элементах поверхности шероховатого фотокатода.Наилушими обьектами для подобых исследований являются поверхности жидких фотокатодов.Первоначальное обьяснение селективного фотоэффекта связывалость с особой ориентацией атомов в фоточувствительном слое, с ионизационными потенциалами атомов этого слоя,со специальными условиями прохождения электронов сквозь потенциальный барьер на границе и др.Существенными для понимания селективного фотоэффекта оказались работы Айвса и его сотрудников.В них было учтено то очевидное теперь положение,что фототок должен быть пропорционален не количеству световой энергии, падающей на фотокатод , и не количеству ее,поглощенному во всей толще этого катода,а количеству,поглощенному в том слое его,из которого выходят фотоэлектроны.Количество поглощеной в этом слое энергии пропорционально поглощательной способности слоя для света частоты ,используемой в опыте , и плотности световой энергии в этом слое(а не потоку,падаещему наповерхность).Естественно поэтому, что лишь световое поле в этом тонком поверхностном слое и определяет силу фототока.

квантомеханическая теория фотоэффекта

Основы квантомеханической теории фотоелектронной эмиссии металлов были созданы И. Е. Таммом и С. П. Шубиным и впоследствии уточнены и дополнены Митчелом и другими исследователями . Об исходных положениях теории Тамма-Шубина-Митчела и ее результатах мы здесь скажем только очень немного .

При построении теории прежде всего надо было выяснить , каким образом свободные электроны металла могут поглащать фотоны. Дело в том , что совершенно не связанный электрон не может целиком поглотить фотон , так как при этом нельзя одновременно удовлетворить законам сохранения энергии и сохранения импульса .

Например , для наиболее простого сучая поглощения фотона покоящимся электроном эти два закона можно записать так

где v – скорость электрона после акта поглащения. Но эти два уравнения несовместимы при любых v<c ,откуда и следует , что фотоэлектрическое поглащение(так можно назвать случай , когда фотон поглащаетсся целиком ) фотона электроном ,несвязанным ни с каким третьим телом ,невожможно. Это можно показать и в общем случае.

Но фотоэлектрическое поглощение возможно для электронов связанных в атоме или кристале . В частности , связью для свободных электронов металла служит их взаимодействие с периодическим полем внутри кристалла и с полем в поверхностном слое , т.е. с поверхностным потенциальным барьером. Соответственно этим двум видам связи фотоэлектронная эмиссия разделяется на поверхностную , возниккающую в граничном слое толщиной порядка 10 ^-7 см, и объемную , возникающую внутри решотки кристалла.Расчет показал, что фотоэлектронной эмиссии металла главную роль играет поверхностная компонента , несмотря на то , что с поверхностном слое поглащается только очень небольшая доля энергии подуюшего света .Что же касается объемной компоненты эмиссии, то она делается заметной только при частотах, много больших граничной . Экспериментальное подтверждение этого результата теории можно видеть в опытах по определению глубины зарождения фотоэлектронов . Если измерять фототок с пленок металла различной толщины (толщина пленки увеличивается путем осаждения на нее новых слоев металла ) , то оказывается , что, начиная с толщины в 10-15 атомных слоев , как фототок , так и распределение скоростей фотоэлектронов перестают зависеть от толщины пленки , оставаясь такими же , как для массивного металла . В то же время свет проникает в металл гораздо глубже , так как пленки толщиной даже в 100 атомных слоев еще проницаемы для света . Это доказывает , что подавляющее большинство фотоэлектронов зараждается в поверхностном слое металла . Теория Тамма - Шубина - Митчелла позволяет вычислить фотоэлектронный ток , найти его зависимость от поляризации и определить вид спектральной характеристики , а также распределение скоростей фотоэлектронов . Качественное совпадение с экспериментом во всех отношениях получается хорошее , и в некоторых случаях можно говарить даже о количественном соответствии теории и эксперимента .Следует отметить,что оптические свойства металлов недостаточно изучены и это припятствует получению хороших количественных результатов.

Применение

В настоящее време на основе внешнего и внутерннего фотоэффекта строится бесчисленное множиство приемников излучения, преобразующих световой сигнал в электрический и объединненых общим названием-фотоэлементы. Они находят весьма широкое применение в технике и научных исследованиях. Самое разное объективные и оптические измерения немыслимы в наше время без применения того или иного типа фотоэлементов.Современная фотометрия, спектрометрия и спектрофотометрия в широчайшей оласти спектра, спетральный анализ вещества, объективное измерение весьма слабых световых потоков,наблюдаемых,например, при изучении спектров комбинационого рассеяния света,в астрофизике, биологии, и т.д. трудно представить себе без применения фотоэлементов; регистрация инфракрасных спектров часто осуществяется специальными фотоэлементами для ллиноволновой области спектра.Необычайно широко используется фотоэлементы в технике: контроль и управления производственными процессами,разнобразные системы связи от передачи изображения и телевидения до оптической на лазерах и космической техники представляют собой далеко не полный перечень областей применения фотоэлементов при решении разнообразнейших вопросов в современной промышленности и связи.Огромное разнообразие задач,решаемых с помощью фотоэлементов, вызывало к жизни чрезвычайно большое разнообразие типов фотоэлементов с различными техническими характеристиками.Выбор оптимального типа фотоэлементов для решения каждой конкретной задачи основывается на знании этих характеристик.Очень важным достоинством вакуумныхвакумных фотоэлементов является их высокая постоянство и линейность связи светого потока с фототоком.Поэтому они длительное время преимущественно использовались в обективной фотометрии, спектрометрии, и спектрофотометрии и спектральным анализе в видимой и ультрафиолетовой областях спектра.Главным недостатком вакуумных фооэлементов при световых измерениях следует считать малость электрических сигналов, вырабатываемых этими приемниками света.Последний недостаток полностью устраняется в фотоэлектронных умножителях (ФЭУ),представляющих как бы развитие фотоэлементов.ФЭУ были впервые построены в 1934 г. Принцип действия ФЭУ можно проследить на рис. 10

Ф Э₁

Э ₃

А

ФК Э₂ А

ФК Э ₂

Рис 10.

Фотоэлектроны, эмитируемые с фотокатода ФК под действием электрического поля, ускоряются и попадают на первый промежуточный электрод Э_1. Падая на него, фотоэлектроны вызывают эмиссию вторичных электронов, причем в определенных условиях эта вторичная эмиссия может в несколько раз превшать первоначальный поток фотоэлектронов.Конфигурация электродов такова, что большинство фотоэлектронов попадает на электрод Э_1, а большинство вторичных электронов попадает на следующий электрод Э_{2 ,} где процесс умножения повторяется, и т.д. Вторичные электроны с последнего из электродов(динодов),а их бывает до 10-15, собираются на анод . Общий коэффициент усиления таких систем достигает 10⁷ –10⁸ , а интегральная чувствительность ФЭУ достигает тысяч ампер на люмен.Это, конечно, не означает возможности получения больших токов, а свидетелствует лишь о врзможности измерения малых световых потоков.Очевидно, те же технические характеристики, что и у вакуумных фотоэлементов,а также коэффициент усиления и его зависимость от питающего напряжения полностью характеризуют ФЭУ .

В настоящее време последние повсеместно вытесняют вакуумные фотоэлементы.К недостаткам ФЭУ следует отнести необходимость применения источника высоковольтного и стабилизированого питания, несколько худшую стабильность чувствительности и большии шумы. Однако путем примнения охлаждения фотокатодов и измерения не выходного тока, а числа импульсов,из которых каждый соответствует одному фотоэлектрону, эти недостатки могут быть в значительной степени подавлены. Большим преимуществом всех приемников света, использующих внешний фотоэффект, является то обстоятельятво, что их фототок не изменяется при изменении нагрузки.Это означает, что при малых значениях фототока можно применить прктически сколь угодно большое сопротивление нагрузки и тем самым достичь значения падения напряжения на нем, достаточно удобного для ригистрации и усиления.С другой стороны , заменяя сопротивление на емкость, можноб измеряя напряжение на этой емкости, получать величину, пропорциональную усредненной величине светового потока за заданный интервал времени.Последние черезвычайно важно в тех случаях, когда необходимо и змерить световой поток от нестабильного источника света – ситуация , типичная для спектроаналитическихизмерений.
