Реферат на тему: «Провода. Кабели и шины»

План

Введение. Общая характеристика кабелей, проводов и шин.

Глава Ι. Электропровода.

1.1 Виды электропроводок.

1.2 Технология монтажа электропроводок

Глава ΙΙ. Кабели.

2.1 Классификация кабелей и кабельных сетей по конструктивным признакам.

2.2 Способы прокладки.

2.3 Условия определяющие выбор кабелей.

Глава ΙΙΙ. Шины. Выполнение сетей шинопроводами.

Глава ΙV. Организация и функции эксплуатации.

Введение

Зарождение в начале прошлого века техники передачи электроэнергии по проводникам, получившим впоследствии общее название «электропровода», было связано с необходимостью передачи электрических сигналов. Электропровода появились в конце прошлого столетия вместе с первыми электрическими генераторами и началом развития электроснабжения. Передача электроэнергии играет важную роль в решении задач электрификации, технического перевооружения всех отраслей народного хозяйства, механизации, автоматизации и интенсификации производственных процессов.

Единая энергосистема России — один из крупнейших в мире высокоавтоматизированных электроэнергетических комплексов, обеспечивающих производство, передачу и распределение электроэнергии и централизованное оперативно-диспетчерское управление этими процессами. В составе ЕЭС России параллельно работают около 450 крупных электростанций различной ведомственной принадлежности, суммарной мощностью более 200 млн кВт, а также имеется свыше 2,5 млн км линий электропередачи различных напряжений, в том числе 30 тыс. км системообразующих ЛЭП напряжением 500, 750, 1150 кВ. Передача электроэнергии можно произвести по воздушным и кабельным линиям. Наиболее защищенным видом передачи электроэнергии, но к тому же дорогим, является кабельная электропередача.

В настоящее время кабельные линии сооружаются в тех случаях, когда строительство воздушных линий нецелесообразно по причинам экономического, архитектурно-планировочного или экологического характера.

Совокупность этих причин в наибольшей степени проявляется при решении вопросов электроснабжения крупных городов и промышленных зон, где в большинстве случаев приходится считаться с необходимостью отчуждения достаточно больших территорий под трассы воздушных линии, а также с эстетическими и экологическими недостатками их сооружения в густонаселённых районах. В настоящее время для электроснабжения таких районов всё шире используются кабельные линии, а в крупнейших городах с целью высвобождения территории для жилищного строительства воздушные линии заменяются кабельными. Кроме того, кабельные линии в ряде случаев являются единственным средством передачи электроэнергии через большие водные пространства, а также для обеспечения выдачи мощности гидроэлектростанций при отсутствии возможности связи трансформаторов и распределительного устройства высшего напряжения по воздушным линиям.

Глава Ι. Электропровода

1.1 Виды электропроводок

Совокупность проводов и кабелей с относящимся к ним креплением, поддерживающими, защитными конструкциями и деталями называют электропроводкой. Согласно ПУЭ это определение распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполненные внутри зданий и сооружений, на наружных стенах, территориях микрорайонов, учреждений, предприятий, дворов, на строительных площадках, с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей в резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм² (при сечении более 16 мм² - кабельные линии).

Электропроводку, проложенную по поверхности стен, потолков, ферм и другим строительным элементам зданий и сооружений, опорам и т.п., называют открытой.

Электропроводку, проложенную внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях, за непроходными подвесными потолками), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п., называют скрытой.

Электропроводку, проложенную по наружным стенам зданий и сооружений, под навесами и т.п., а также между зданиями на опорах (не более четырех пролетов длиной 25 м каждый) вне улиц, дорог и т.п., называют наружной. Она может быть открытой и скрытой.

Стальную проволоку, натянутую вплотную к поверхности стены, потолка и т.п., предназначенную для крепления к ней проводов, кабелей или их пучков, называют струной.

Металлическую полосу, закрепленную вплотную к поверхности стены, потолка и т.п., предназначенную для крепления к ней проводов, кабелей или их пучков, называют полосой.

Тросом (несущий элемент электропроводки) называют проволоку или стальной канат, натянутый в воздухе, который используют для подвески к нему проводов, кабелей или их пучков.

Полую закрытую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей, называют коробом. Он служит защитой от механических повреждений проложенных в нем проводов и кабелей.

Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба имеют только сплошные стенки со всех сторон. Короба можно применять в помещениях и наружных установках.

Открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей, называют лотком. Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки изготавливают из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми; их применяют в помещениях и наружных установках.

Электропроводки осветительных и силовых сетей выполняют незащищенными изолированными проводами, защищенными проводами и кабелями (см. табл. 1)

Таблица 1 Основные технические данные установочных проводов

Незащищенные изолированные провода, наиболее часто используемые в электропроводках, показаны на рис. 1.

Защищенные провода марок АПРН, ПРН, ПРГН, ПРВД, АВТ, АВТУ, АВТВ, АВТВУ, АПРФ и ПРФ используют в электропроводках с учетом способа прокладки, характера помещений и зон окружающей среды. Технология монтажа электропроводок содержит много операций, выполняемых при их ремонте.

1.2 Технология монтажа и ремонта электропроводок

Монтаж и ремонт открытых электропроводок, выполняемых плоскими проводами АППР, АППВ, ППВ, проводят в определенной технологической последовательности. Сначала размечают места установки светильников, выключателей и штепсельных розеток, линий электропроводки, крепления провода, т.е. точек забивки гвоздей, Установки скоб и мест прохода провода через стены и перекрытия, Начиная от группового щитка с постепенным переходом к отдельным помещениям.

Места установки светильников на потолке размечают в зависимости от их числа. Если в центре помещения устанавливают один светильник, то место его положения определяют натягиванием из противоположных углов крест-накрест двух шнуров. Точку их пересечения на полу отмечают мелом, затем со стремянки отвесом эту точку переносят на потолок. Если нужно установить два светильника в помещении на потолке, то на полу отбивают среднюю линию, делят ее на четыре равные части. Разметку переносят на потолок. Светильники устанавливают от стены на расстоянии 1/4 длины помещения.

После определения мест установки светильников на стене и потолке с помощью шнурка отбивают линию будущих электропроводок. На линии отмечают точки крепления провода, а также точки сквозных отверстий для прохода проводов через стены и перекрытия. Далее, используя шаблон, намечают места установки ответвительных коробок, штепсельных розеток и выключателей.

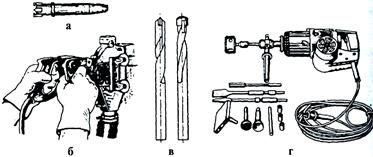

Если заранее не были оставлены отверстия в кирпичных, бетонных и железобетонных основаниях, их выполняют электротехническим, пневматическим или пиротехническим инструментом (рис. 2). Проходы проводов через несгораемые стены выполняют в резиновых или поливинилхлоридных трубках, а через сгораемые — в отрезках стальных труб, с обоих концов которых надеты изоляционные втулки. Трубку в отверстии заделывают цементным раствором. Изоляционная трубка должна выходить из втулки на 5—10 мм.

В монтажную зону плоские провода поставляют в бухтах. Перед прокладкой их разматывают, разрезают на отрезки и выправляют. Для этого один конец провода закрепляют, а сам провод протягивают через специальное приспособление для правки или рукавицу, надетую на руку. Протягивать провод следует очень аккуратно, чтобы не повредить оболочку. Правку плоских проводов можно производить только при температуре не ниже -15 °С.

После правки и отрезания проводов их сматывают в бухточки. Прокладку проводов начинают с ближайшей к групповому щитку ответвительной коробки. На концах провода длиной 75 мм вырезают разделительное основание. У трехжильного провода разрезают также перемычку между второй и третьей жилами (рис. 3, а). Провод укладывают, начиная от коробки, по всему прямолинейному участку до места поворота трассы. При этом провод на другом конце временно закрепляют, тщательно выправляют, укладывают по всей длине участка и окончательно закрепляют на всем протяжении трассы. При прокладке плоских проводов с разделительной перегородкой (кроме проводов АППР) по сгораемым основаниям под них по всей длине прокладывают асбест толщиной не менее 3 мм с выступом от края провода не менее 10 мм.

Плоские провода с разделительным основанием крепят гвоздями, защищая провода от повреждения. Под шляпки гвоздей во влажных неотапливаемых помещениях нужно подкладывать пластмассовые, резиновые или эбонитовые шайбы. Провода без разделительного основания крепят скобами с помощью дюбелей или гвоздей, с расстоянием между точками крепления не более 400 мм. У плоских проводов с разделительным основанием при изгибе их на ребро (при повороте трассы на 90°) в месте изгиба вырезают основание на длине 40-60 мм (рис. 3, б).

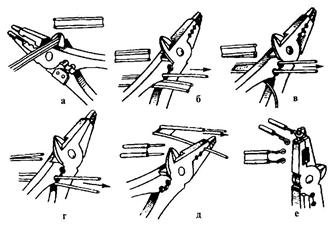

При разделке плоских проводов часто используют клещи КУ-1 или МБ-241, с помощью которых можно разрезать пленку, выкусывать ее, снимать изоляцию с концов проводов, зачищать жилы и изгибать колечки на концах проводов для подсоединения их под контактный винт (рис. 4, а—е).

Следующими операциями электромонтажа являются соединение и ответвление плоских проводов в ответвительных коробках. Эти операции выполняют сваркой, опрессованием или пайкой с последующей изоляцией полиэтиленовыми колпачками или изолирующей лентой. Провода в цепях штепсельных розеток соединяют непосредственно на контактах розеток.

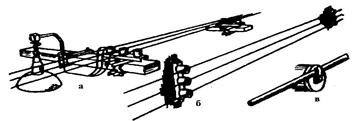

Прокладку незащищенными проводами на изоляторах применяют в производственных и складских помещениях по стенам, потолкам и нижнему поясу ферм в сухих, влажных, сырых и особо сырых помещениях, а также снаружи (рис. 5, а-в).

Детали и конструкции для крепления изоляторов и проводов изготавливают на заводах. Каждая конструкция представляет собой металлическое основание с изоляторами, на которых специальными держателями закрепляют провода. Опорные металлические конструкции (траверсы) изготавливают для крепления к фермам и стенам сваркой, хомутами для двух-, трех- и четырехпроводных линий.

Как правило, при монтаже электропроводок на изоляторах разметку электропроводки делают так же, как и при проводке плоскими проводами.

Изоляторы устанавливают «юбкой» вниз при всех способах их крепления. Далее устанавливают концевые изоляторы у проходов через стены и при переходе проводов с одной смежной стены на другую. Крюки и якори с изоляторами закрепляют вмазкой. Проходы проводов через стены и перекрытия выполняют в изоляционных трубках, оконцованных втулками. В каждой трубке размещают один провод.

На месте монтажа или в МЭЗ заготавливают провода и прокладывают их по подготовленным трассам, причем от проводов до поверхности стен и перекрытий минимальное расстояние должно быть не мерее 10 мм.

Спуски проводов от механических повреждений защищают на высоте от пола или площадки обслуживания не менее 1,5 м, закрывая их угловой сталью или прокладывая в трубах.

Провода закрепляют на штыревых изоляторах вязальной оцинкованной проволокой, на троллейных—промежуточными и концевыми держателями.

Электропроводки, выполненные изолированными и защищенными проводами и кабелями,, подвешенными к стальному тросу диаметром 3—8 мм или специальными проводами АВТ; АВТУ; АВТВ; АВТВУ, которые имеют между тремя или четырьмя свитыми жилами собственный несущий оцинкованный трос, называют тросовыми электропроводками.

Этот вид электропроводок является наилучшим для индустриального монтажа. Его применяют в любых условиях среды, включая взрывоопасные зоны отдельных классов. При пролетах между подвесками троса 6 и 12 м стрелы провеса троса должны быть соответственно 100-150 и 200-250 мм.

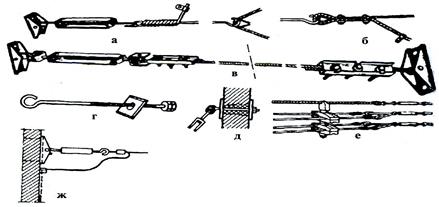

В тросовой проводке в основном применяют элементы, изготавливаемые на заводах. К торцовым стенам тросы крепят на проходных анкерах или анкерах, прикрепляемых к сквозным штырям, болтам или дюбелям (рис. 6).

На конце троса делают петлю и устанавливают тросовый зажим и муфты, позволяющие регулировать натяжение троса. При электропроводках тросовыми проводами применяют специальные ответвительные коробки, которые одновременно используют для подвески тросового провода и светильников (рис. 7). Внутри коробки имеется устройство для крепления троса. Ответвления выполняют без разрезания провода с помощью сжимов в пластмассовом кожухе. Узлы тросовой проводки монтируют на заводах или в МЭЗ на технологических линиях и поставляют на место производства работ в контейнерах.

Для монтажа тросовых электропроводок сначала размечают места крепления анкерных и промежуточных конструкций вдоль помещения по линии расположения светильников или силовых электроприемников, выдерживая расстояния между подвесками, ответвительными коробками и светильниками по проекту и эскизам замеров на месте. Далее крепят анкерные и натяжные устройства к основным строительным элементам здания (стенам, фермам и др.), устанавливают подвески для промежуточных креплений и крепят их к нижним поясам ферм, колоннам, перекрытиям, в щелях между уголками ферм или плит перекрытия. Затем подготавливают отрезки несущего троса, струны и оттяжки, оконцовывают их петлями с использованием гильз и обойм, собирают концевое крепление и отмеряют отрезки проводов для линий электропроводки и питающей магистрали (по чертежам или эскизам замеров). После этого вводят провода в коробки, соединяют концы проводов в коробках или сжимах, крепят их к тросу (при незащищенных проводах) полосками через 0,3—0,35 м, перфорированной поливинилхлоридной лентой через 0,5 м, подвесками через 1,5 м с пластмассовыми клицами на два или четыре провода и обоймами для подвески светильников. При применении защищенных проводов крепление полосками осуществляют через 0,5 м. Полоски —мягкие прокладки должны выступать на 1,5—2 мм с обеих сторон троса. Далее прозванивают и маркируют провода. Если для тросовой проводки применяют специальные провода, то ввод и ответвление осуществляют сжимами коробок У245 и У246 без разрезания фазных проводов.

Для прокладки заготовленных линий провода разматывают по полу с помощью специальных крестовин и поднимают их на высоту 1,3— 1,5 м для выпрямления и подвески светильников. Далее провода поднимают на проектную высоту и закрепляют на анкерной конструкции один конец троса. Соединяют линию с ранее установленными промежуточными подвесками и оттяжками. Регулируют стрелу провеса и надевают трос на противоположное анкерное устройство. В местах соприкосновения оголенных участков троса и анкерного устройства их смазывают вазелином. Трос на конце линии заземляют в двух точках, присоединяя медные перемычки сечением 2,5 мм² к нулевому проводу или шине, соединенной с контуром заземления. Несущий трос в качестве заземляющего проводника использовать нельзя. Далее мегаомметром на напряжение до 1000 В измеряют сопротивление изоляции электропроводки. Оно должно быть не менее 0,5 МОм.

Электропроводки небронированными защищенными проводами и кабелями сечением до 16 мм² с резиновой и пластмассовой изоляцией прокладывают непосредственно по поверхности стен. Такие электропроводки крепят скобами, пряжками или на полосах, лентах и струнах, что резко уменьшает трудоемкость дыропробивных работ.

Защищенные провода АПРФ (ПРФ, ПРФл) выпрямляют на верстаке или вручную.

Провода и кабели крепят металлическими или пластмассовыми бандажами на расстоянии 10—15 мм от мест изгиба трассы и 100 мм — от их ввода в ответвительные коробки. Расстояние между точками крепления 500 мм. Несущие полосы, ленты и струны заземляют так же, как и тросовые проводки. Металлические оболочки проводов АПРФ, ПРФ, ПРФл заземляют у питающих щитков или пунктов гибкой медной перемычкой, припаянной к металлической оболочке кабеля, провода.

Глава ΙΙ. Кабели

2.1 Классификация кабелей и кабельных сетей по конструктивным признакам

Кабельная промышленность выпускает кабельные изделия практически для всех отраслей народного хозяйства. Кабельные изделия предназначены для передачи и распределения электрической энергии и сигналов связи и информации, выполнения электрических соединений в различных электротехнических устройствах, изготовления обмоток электрических машин, аппаратов и приборов. Среди многих систем классификации кабельных изделий наиболее обоснованной является классификация по назначению, хотя можно классифицировать их и по другим признакам, например по области применения.

Кабельные изделия бывают различного вида:

1. Силовые кабели предназначены для передачи и распределения электрической энергии. Кабели выпускаются с медными и алюминиевыми токопроводящими жилами с изоляцией из бумажных лент, пропитанных маслом или специальными составами, а также с изоляцией из поливинилхлоридного пластиката, полиэтилена, сшитого полиэтилена, резины. Диапазон переменного напряжения, в котором используются силовые кабели, — от 660 В до 500 кВ. Кабели имеют свинцовые, алюминиевые или пластмассовые оболочки.

2. Кабели связи предназначены для передачи сигналов связи и информации. Кабели имеют медные жилы и бумажную или пластмассовую изоляцию. В качестве пластмасс используются полиэтилен, поливинилхлоридный пластикат, полистирол. Изоляция может быть комбинированной: воздушно-бумажной или воздушно-полиэтиленовой. Кабели имеют свинцовые, алюминиевые, стальные, пластмассовые или металлопластмассовые оболочки. Кабели связи делятся на высокочастотные и низкочастотные. Высокочастотные кабели — это кабели дальней связи, низкочастотные — кабели местной связи (городские телефонные, внутрирайонные и т.п.).

3. Контрольные кабели предназначены для питания приборов, аппаратов и других электротехнических устройств и используются в цепях контроля. Контрольные кабели имеют токопроводящие жилы из меди, биметалла алюминий-медь, алюминия. Изоляция в основном из полиэтилена и поливинилхлоридного пластиката. Используется также резиновая изоляция. Число токопроводящих жил — от 4 до 37, сечения — от 0,75 до 10 мм² .

4. Кабели управления используются для целей дистанционного управления и имеют медные жилы. В качестве изоляции используются полиэтилен, поливинилхлоридный пластикат, фторопласт, резина. Число токоведущих жил — от 3 до 108. Все или отдельные токопроводящие жилы могут быть экранированными. Оболочки кабелей — пластмассовые. Поверх оболочки может накладываться панцирная броня из стальных проволок. Кабели управления могут иметь круглую или плоскую форму.

5. Радиочастотные кабели предназначены для передачи высокочастотной энергии между антеннами и различными радиотехническими и электронными устройствами, а также для соединений внутри этих устройств. Выпускаемые кабели в основном имеют коаксиальную конструкцию. Внутренний проводник медный, изоляция из полиэтилена, фторопласта или полувоздушная (пористые пластмассы, шайбы, кордель и т.п.). Поверх изоляции наложены внешний проводник и защитная оболочка из полиэтилена или поливинилхлоридного пластиката.

Кабельные линии, прокладываемые по городским или промышленным территориям, являются закрытыми сооружениями, чаще всего подземными. Вследствие этого они защищены от воздействия ветра и гололёдных нагрузок, но подвержены другим отрицательным внешним воздействиям. В целях защиты от механических повреждений поверх электрической изоляции кабеля накладывается металлическая оболочка, которая имеет защитные покровы.

Кабельная линия (КЛ) как электроустановка состоит из следующих элементов: собственно кабеля (или кабелей), оборудования для соединения и секционирования участков кабеля и присоединения концов кабеля к аппаратуре и к шинам распределительных устройств (кабельная арматура), а также аппаратуры подпитки маслом или газом (для масло - и газонаполненных кабелей). Кабели могут прокладываться не только в земляных траншеях, но и в различных кабельных сооружениях – туннелях, каналах, блоках, шахтах, в кабельных этажах и двойных полах, по эстакадам и в галереях. Кабельная арматура иногда вместе с аппаратурой подпитки может размещаться в кабельных колодцах или камерах.

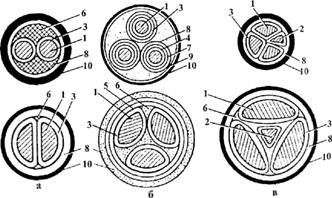

Кабели различают по следующим признакам: роду металла токопроводящих жил – кабели с алюминиевыми и медными жилами; роду материалов, которыми изолируют токопроводящие жилы – кабели с бумажной, пластмассовой и резиновой изоляцией; роду защиты изоляции жил кабелей от влияния внешней среды – кабели в металлической, пластмассовой и резиновой оболочке; способу защиты от механических повреждений – бронированные и небронированные; количеству жил – одно-,двух-,трех-,четырех- и пятижильные (рис.8).

Каждая конструкция кабелей имеет свои обозначения и марку. Марка кабеля составляется из начальных букв слов, описывающих конструкцию кабеля.

Кабельные линии прокладывают в земляных траншеях, специальных кабельных сооружениях, на эстакадах, в галереях, открыто по стенам зданий и сооружений, в трубах, во внутрицеховых помещениях промышленных предприятий, а также коллекторах — подземных сооружениях, предназначенных для прокладки в них кабелей совместно с линиями связи и другими коммуникациями.

Наиболее дешевый способ канализации электроэнергии — размещение кабелей в траншее (рис. 9). Такой способ не требует большого объема строительных работ и создает хорошие условия для охлаждения кабелей. Недостаток этого способа — возможность механических повреждений кабелей во время различных раскопок, проводимых при эксплуатации сооружений. В траншеях кабели прокладывают на глубине не менее 0,7 м на трассах, не загруженных другими подземными и надземными коммуникациями. В одной траншее размещают не более шести кабелей на напряжение 6—10 кВ или двух кабелей на напряжение 35 кВ. Кроме того, рядом с ними допускается прокладка не более одного пучка из четырех контрольных кабелей.

При пересечении с железнодорожными путями и проездами в стесненных местах, на участках вероятного разлива расплавленного металла и в районах с интенсивными блуждающими токами или грунтами с особой степенью агрессивности применяют прокладку кабелей в блоках.

На территории энергоемких промышленных предприятий при наличии более 20 кабелей, идущих в одном направлении, применяют прокладку в туннелях. Такая прокладка обеспечивает надежную работу кабельных линий, но имеет самую высокую стоимость строительной части.

Кабельные туннели (рис. 10) монтируют из верхних 7 и нижних 8 лотковых элементов различных размеров по высоте Н и ширине В. Закладные детали 9 устанавливают в лотковых элементах для крепления сборных кабельных конструкций 5 и

размещения на их полках 10 контрольных 7, силовых 3 кабелей и соединительных муфт 4. Огнестойкие перегородки 2 предназначены для разделения групп кабелей. В специальной зоне 6 предусматривается устройство освещения.

Подземные туннели вне зданий располагаются так, чтобы верх их перекрытия был заглублен на 0,5 м (на охраняемых территориях не нормируется).

Кабельные каналы изготовляют из сборных железобетонных лотковых элементов 2 (рис. 11) различной ширины А и высоты Н. Габариты каналов рассчитаны на прокладку кабелей напряжением до 35 кВ сечением жил до 240 мм² включительно с радиусом изгиба кабелей до 1500 мм

2.2 Условия, определяющие выбор кабелей

Трасса кабельной линии может проходить по участкам с различными грунтами и различными условиями окружающей среды. При этом конструкции и сечения кабель следует выбирать по участку с наиболее тяжелыми условиями, если длина участков с более легкими условиями не превышает строительной длины кабеля.

Кабели 6-10 кВ с нормальной и обедненно пропитанной бумажной изоляцией при сечении жилы до 70 мм² имеет строительную длину 450 м, при сечениях 95 и 120 мм² – 400 м и при сечениях 150 мм² и более – 350 м. Кабели этих напряжений с изоляцией, пропитанной с нестекающим составом, при любых сечениях выпускаются в строительных длинах 250 м. Строительные длины кабелей 30-35 кВ составляют 250 м.

При значительной длине отдельных участков трассы с различными условиями прокладки для каждого из них необходимо выбирать соответствующие конструкции и сечения кабелей.

Участки трассы кабельной линии могут также находиться в различных условиях с точки зрения охлаждения кабеля. Если такое положение имеет место, то сечения кабеля должно выбираться по участку трассы с худшими условиями охлаждения, если его длина более 10 м. Для кабельных линий напряжением до 10 кВ прокладываемых в грунте или в воздухе, допускается применение на одной линии кабелей разных сечений, но не более трех. При этом длина наиболее короткого отрезка не должна быть менее 20 м.

Если трасса имеет вертикальные и наклонные участки, то возможность использования кабелей с нормально пропитанной изоляцией ограничивается допустимой для них разностью уровней. Она определяется допустимым повышением гидростатического давления в оболочке, а также необходимостью предотвращения разрушающей изоляцию ионизации в верхних точках при стекании вниз пропитывающего состава. Для кабелей 6 и 10 кВ в алюминиевой оболочке она составляет соответственно 20 и 15 м, в свинцовой оболочке – 15 м. Для кабелей 20 – 35 кВ допустимая разность уровней равна 5 м.

При больших разностях уровней применяются кабели с обедненно пропитанной изоляцией. Для таких кабелей на напряжение 6 кВ с броней из стальных лент допустимая разность уровней составляет 100 м. Разность уровней для кабелей с нестекающей пропиткой, пластмассовой и резиновой изоляцией не ограничивается.

Кабельные линии, прокладываемые в земле или в воде, выполняются обычно бронированными кабелями с внешним покровом, защищающим металлические оболочки от химических воздействий. Если используется небронированный кабель, то он должен обладать необходимой стойкостью к механическим воздействиям при прокладке во всех видах грунтов, при протяжке в блоках и трубах, а также стойкостью по отношению к тепловым и механическим воздействиям при эксплуатационно-ремонтных работах. Если прокладка осуществляется в помещениях с агрессивных средой, то должны применяться кабели, стойкие к воздействию этой среды.

В кабельных сооружениях и производственных помещениях могут прокладываться небронированные кабели при условии отсутствия опасности механических повреждений в эксплуатации. Если же такая опасность существует, то должны применяться бронированные кабели или надежная защита кабелей без брони (коробами, угловой сталью и т.п.).

Возможность возникновения пожара в кабельных сооружения и в производственных помещениях предопределяет требования к прокладываемым в них кабелям не иметь поверх броней (или поверх металлической оболочки небронированных кабелей) защитных покровов из горючих материалов. Металлические оболочки кабелей и металлические поверхности, по которым они прокладываются должны защищаться негорючим антикоррозионным покрытием.

Кабельные линии, сооружаемые на территории электростанций и подстанций, рекомендуется выполнять кабелями с броней из стальных лент и с негорючим защитным покрытием. Для линии, прокладываемых в блоках и трубах, как правило, используются небронированные кабели. Однако, учитывая значительные усилия при затягивании кабеля в блоки или трубы они должны иметь усиленную оболочку. Если лишь участок кабельных линии приложенных в блоках или трубах, то при длине этого участка не более 50 м допускается применение бронированных кабелей, но без наружного покрова из кабельной пряжи.

Глава ΙΙΙ. Шины

Устройство для канализации электроэнергии, состоящее из голых или изолированных шин, изоляторов, соединительных, защитных и опорных конструкций, называют шинопроводом. Они распространены в установках напряжением до 1000 В. Шины электротехнического назначения выпускаются медными и алюминиевыми. Медные шины (ГОСТ 434-78) применяются в тех случаях, когда используется их повышенная гибкость, в коррозионных условиях и т.д. Марки медных шин: ШММ — шины мягкие медные, ШМТ — шины медные твердые, ШМТВ — шины медные твердые из бескислородной меди. Обозначения размеров шин такие же, как и для прямоугольной проволоки: а — меньшая сторона (толщина), b — большая сторона (ширина). Номинальный размер шин по стороне а составляет от 4 до 30, по стороне b — от 16 до 120 мм. Минимальное сечение выпускаемых медных шин 180, максимальное — 1500 мм² . Предельные отклонения размеров шин по сторонам а и b находятся в пределах ±0,02-^-0,35 мм в зависимости от размеров шин.

Шинопроводы могут быть открытыми и защищенными от воздействий окружающей среды.

Открытые шинопроводы представляют собой неизолированные шины, прокладываемые на изоляторах по опорным конструкциям на высоте не менее 3,5 м от пола и 2,5 м от настилов кранов.

Защищенные магистральные и распределительные шинопроводы по сравнению с открытыми обладают следующими преимуществами: они имеют высокую заводскую готовность, небольшие габариты, ремонтопригодны, обеспечивают повышенную надежность при эксплуатации (рис. 12).

Удельное электрическое сопротивление шин постоянному току не должно превышать 0,0282 мкОм • м.

Предел прочности при растяжении шин составляет для сечений до 500 мм не менее 118 МПа, для сечений свыше 500 мм — не менее 113 МПа. Относительное удлинение должно быть соответственно не менее 5 и 6%. Срок службы алюминиевых неизолированных шин установлен равным 25 годам.

Прессованные шины прямоугольного сечения электротехнического назначения выпускаются из алюминия и алюминиевого сплава в соответствии с ГОСТ 15176-89. Сечение шин от 0,29 до 359 см² , ширина от 10 до 500 мм, толщина от 3 до 110 мм.

Шины по состоянию материала изготовляются без термической обработки (горячепрессованными), закаленными и естественно состаренными, не полностью закаленными и искусственно состаренными.

Удельное электрическое сопротивление шин постоянному току при температуре 20 °С должно быть не более 0,0290 мкОм•м для шин из алюминия марок АДО, АДОО, А7, А6, А5, А5Е; не более 0,0310 мкОм•м для горячепрессованных шин из алюминиевых сплавов марок АД 31 и АД 31Е; не более 0,0350 мкОм•м для шин из алюминиевых сплавов марок АД 31 и АД 31Е в закаленном и естественно состаренном состоянии; не более 0,0325 мкОм•м для шин из алюминиевых сплавов марок АД 31 и АД 31Е в закаленном и искусственно состаренном состоянии и не более 0,0330 мкОм•м для шин из алюминиевого сплава марки АД 31 в не полностью закаленном и искусственно состаренном состоянии.

Прессованные алюминиевые шины поставляются в кусках или бухтах. Если шины изготовляются мерной длиной, то эта длина составляет от 3 до 10 м в зависимости от сечения шин.

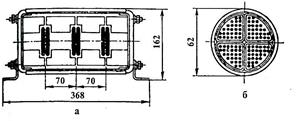

Магистральный шинопровод состоит из двух боковин двутаврового сечения, верхней и нижней перфорированных стальных крышек. Боковины, как и шины шинопровода, выполнены из сплава АД31Т1. Такой кожух является жестким и несущим. Боковины используют в качестве нулевого провода.

Шинопроводы горизонтально прокладывают по напольным стойкам, по стенам и колоннам на кронштейнах, по строительным фермам и на тросах.

Распределительные шинопроводы прокладывают по возможности без поворота, на одном уровне, максимально приближая их к электроприемникам. В то же время шинопроводы располагают в производственных помещениях так, чтобы они не создавали препятствий для перемещений людей и транспорта. Исходя из этих соображений, принята высота стойки 2,5 м. В настоящее время стали применять стойки высотой 0,5—1,0 м, если шинопроводы на них не препятствуют движению. Спуски от шинопровода выполняют в ответвительных коробках, которые присоединяют к шинам через штепсельные окна. Спуски защищают стальными трубами, металлорукавами или другими конструкциями.

Вводные коробки монтируют в любом из стыков секций или на концах шинопровода. Ввод труб в коробку производят сверху или снизу через съемные крышки.

На конструктивной основе шинопровода ШРА73 выполнен шинопровод для вертикальной прокладки ШРА73В. По условиям нагрева при вертикальной прокладке шин их номинальный ток должен быть снижен на 10—12%. Осветительные шинопроводы предназначены для групповых четырехпроводных линий в сетях 380/220 В с нулевым проводом. В качестве проводников используют медные изолированные провода (ШОС67), алюминиевые шины, плакированные медью (ШОС73А), и медные шины (ШОС73). Шинопровод крепят на стенах, колоннах, фермах, перекрытиях, стойках. Часто в качестве несущих конструкций используют распределительные шинопроводы или специальные несущие трубки.

Светильники подвешивают к несущим конструкциям или непосредственно к осветительным шинопроводам. При этом общая нагрузка на 1 м шинопровода ШОС73 при максимальном пролете 3 м должна составлять не более 20 кг, а для ШОС67 при максимальном пролете 2м — 12 кг.

Глава IV. Организация и функции эксплуатации

Эксплуатация кабельных электрических сетей и кабельных линий осуществляются на основе действующих правил и инструкций, к числу которых относятся «Правила устройства электроустановок», «Правила технической эксплуатации электрических станции и сетей», а также правила техники безопасности, охраны электрических сетей, производства работ и другие директивные материалы. Система технической документации по ведению эксплуатации кабельных сетей включает в себя исполнительные чертежи на линии и другие специальные кабельные сооружения, паспорта кабельных линий, колодцев и кабельных вводов и т.п. Диспетчерский пункт кабельной сети оснащается щитом с мнемоническим изображением на нём схемы электрических соединений всех кабельных линий.

В состав работ по техническому обслуживанию электропроводов, кабелей и шин входят контроль теплового режима работы кабелей, их фактических нагрузок и перегрузок, обходы и осмотры проводов и сооружений, надзор за прокладкой и монтажом новых проводов, определение мест повреждений и текущий ремонт, измерение блуждающих токов и т.п.

Список использованных источников

1.Зуев Э.Н.Основы техники подземной передачи электроэнергии: Учеб. пособие для вузов. -М.: Энергоатомиздат, 1999.-256с.: ил. (стр.32-41).

2. Электротехнический справочник: В 4т.Т.2.

Электротехнические изделия и устройства/Под общ. ред. профессоров МЭИ В.Г.Герасимова и др. (гл. ред.И.Н.Орлов) - 8-е изд., испр. и дип. - М.: Издательство МЭи, 2001. - 518 с.(стр. 5-13).

3. Сибикин Ю.Д. Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий: Учеб. для нач. проф. образования: Учеб. пособие для сред. Проф. Образования / Ю.Д.Сибикин, М.Ю.Сибикин.- М.: Издательский центр «Академия», 2003. – 432 с. (стр. 150-189).
