Реферат: Контрольная работа: Основы тепломассообмена
1. Стационарная передача через плоскую стенку
Теплота дымовых газов передаётся через стенку воде. Принимая температуру газов tж1 , воды tж2 , коэффициент теплоотдачи газами стенки α1 и от стенки воде α2 и считая стенку плоской, требуется:
1. Подсчитать термические сопротивления, коэффициенты теплопередачи и количество передаваемой теплоты от газов к воде через 1м2 стенки для следующих случаев:
а) стенка стальная совершенно чистая, толщиной δ2 (λ2 =50 Вт/(м·ºС);
б) стенка стальная, со стороны воды покрыта слоем накипи толщиной δ3 (λ3 =2 Вт/(м·ºС);
в) стенка стальная, со стороны газов покрыта слоем сажи толщиной δ1 =2 мм(λ1 =0,2 Вт/(м·ºС);
г) стенка стальная, со стороны воды покрыта слоем накипи толщиной δ3 , а со стороны газов – сажей толщиной δ1 .
2. Определить температуры всех слоев стенки для случая г.
3. Построить в масштабе линию падения температуры в стенке для случая г.
Дано: tж1 =950ºС, tж2 =210ºС, α1 =65 Вт/(м2 ·ºС), α2 ·10-3 =2,1 Вт/(м2 ·ºС), δ2 =19 мм, δ3 =5 мм.
Термическое сопротивление теплопередаче:
Коэффициенты теплопередачи
Количество передаваемой теплоты от газов к воде через 1 м2 стенки определим из уравнения теплопередачи:
Температуры всех слоев стенки для случая г.
Плотность теплового потока от газов к стенке
отсюда
Плотность теплового пока через слой сажи
Отсюда
Плотность теплового потока через стальную стенку
Отсюда
Плотность теплового потока через слой накипи
Отсюда
2. Расчет тепловой изоляции
Стальная труба (λтр ) внутренним диаметром d с толщиной стенки δ1 покрыта слоем изоляции, коэффициент теплопроводности которой λиз . По трубе протекает вода, температура которой tж1 . Коэффициент теплоотдачи воды к стенке α1 . Снаружи труба омывается свободным потоком воздуха, температура которого tж2 =20ºС; коэффициент теплоотдачи к воздуху α2 =10 Вт/(м2 ·ºС);
Требуется:
1. Найти толщину изоляционного материала, обеспечивающую температуру наружной поверхности изоляции 60ºС.
2. Сопоставить тепловые потоки через трубу с изоляцией и без неё при тех же tж1 , tж2 ,α1 и α2 .
3. Дано: d=66 мм; tж1 =250°С; α1 10-3 =1,7 Вт/(м2 °С); λиз =0,08 Вт/(м2 °С); λтр =48Вт/(м2 °С).
Линейная плотность теплового потока через изолированную трубу
Линейная плотность теплового потока от изоляции к наружному воздуху
Приравниваем правые части этих уравнений и представим решение в виде
Где
Подставим значение соответствующих величин и получим
Для графического решения полученного уравнения зададимся значениями dиз, определим y и , а полученные результаты представим в таблице:
dиз | 0,082 | 0,092 | 0,102 | 0,112 | 0,122 | 0,132 | 0,142 |
dиз / d2 | 1,139 | 1,278 | 1,417 | 1,556 | 1,694 | 1,833 | 1,972 |
0,130 |
0,245 |
0,348 |
0,442 |
0,527 |
0,606 |
0,679 |
|
y | 0,925 | 0,824 | 0,743 | 0,677 | 0,621 | 0,574 | 0,533 |

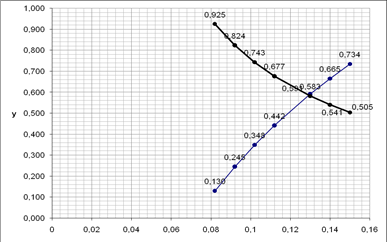

Полученные данные наносим на график и получаем значение корня dиз=0,129 м, которое удовлетворяет уравнению
Линейная плотность теплового потока через изолированную трубу
Линейная плотность теплового потока неизолированного трубопровода
=515,5
Следовательно, у неизолированного трубопровода потери теплоты с 1 м в 3,2 раза больше, чем у изолированного.
3. Нестационарный нагрев длинного круглого вала
Длинный стальной вал диаметром D с начальной температурой tо =20ºС помещен в печь, температура в которой tж . Суммарный коэффициент теплоотдачи к поверхности вала α.
Определить:
1. Время τ1 , необходимое для нагрева вала, если нагрев считается законченным, когда температура на оси вала tr =0 =tж -20ºС.
2. Значение температуры на поверхности вала tr = R в конце нагрева.
3. Значение температур на поверхности и оси вала через τ2 =(0,2; 0,4; 0,6; 0,8) · τ1 после начала нагрева.

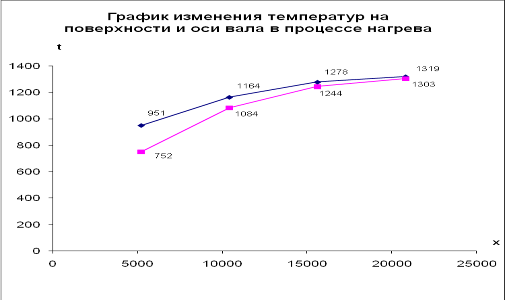

4. Построить в масштабе график изменения температур на поверхности и оси вала в процессе нагрева.
Дано: D=750 мм; tж =1350°С; α=155 Вт/(м2 °С)
1. Температуру на оси и на поверхности вала при его нагреве в среде с постоянной tж будем определять с помощью номограмм.
По известным значениям радиуса и коэффициента α найдем значения критерия Био
По номограмме F0 =2,3
2. Безразмерную температуру на поверхности вала найдем из номограммы на стр. 257
τ2 | 0,2τ1 | 0,4τ1 | 0,6τ1 | 0,8τ1 |
τ2 , с | 5200 | 10400 | 15600 | 20800 |
0,46 |
0,92 |
1,39 |
1,85 |
|
Θr=R | 0,3 | 0,14 | 0,054 | 0,023 |
tr=R ,°C | 951 | 1164 | 1278 | 1319 |
Θr=0 | 0,45 | 0,2 | 0,08 | 0,035 |
tr=0 | 752 | 1084 | 1244 | 1303 |
4. Сложный теплообмен
Паропровод наружным диаметром d, мм, расположен в большом помещении с температурой воздуха tж , ºС. Температура поверхности паропровода tс1 , ºС. Определить тепловые потери с единицы длины паропровода за счет излучения и конвекции и сравнить их. Приведенная степень черноты поверхности εпр . Температуру стен помещения принять равной температуре воздуха, т.е. tс2= tж .
Дано: d=320 мм, tж=29 ºС, εпр=0,8, tс1=300 ºС.
Решение:
Тепловые потери излучением:
Тепловые потери конвекцией
Для определения коэффициента теплоотдачи конвекцией используем критериальное уравнение
При tж =29ºС из таблиц находим Prж =0,7012; λж =2,66·10-2 Вт/(м·ºС); υж =15,91·10-6 м2 /с.
Значение
Nuж =0,47·(·106 )0,25 =84
Средний коэффициент теплоотдачи
Тепловые потери конвекцией
Следовательно, потери теплоты излучением 4,5/1,91=2,4 раза больше, чем конвекцией.
