Ионно-сорбционная откачка .

При ионно-сорбционной откачке используют два способа поглощения газа : внедрение ионов в объем твердого тела под действием электрического поля и химическое взаимодействие откачиваемых газов с тонкими пленками активных металлов .

Высокоэнергетические ионы или нейтральные частицы , бомбардируя твердое тело , проникают в него на глубину , достаточную для их растворения .Этот способ удаления газа является разновидностью ионной откачки . На рис. 1 показано равновесное распределение концентрации при ионной откачке в объеме неограниченной пластины толщиной , рассоложенной внутри вакуумной камеры .

Максимальную удельную геометрическую быстроту ионной откачки можно рассчитать по формуле (1) , где – коэффициент внедрения ионов ; = – удельная частота бомбардировки ; – плотность ионного тока ; – элементарный электрический заряд ; – молекулярная концентрация газа .

Коэффициент внедрения учитывает частичное отражение и рассеивание , возникающее при ионной бомбардировке . Коэффициент внедрения сильно зависит от температуры тела и слабо – от плотности тока и ускоряющего напряжения . Значение наблюдается для Ti , Zn при 300 … 500 К .

Максимальное значение концентрации растворенного газа при ионной откачке можно определить из условия равновесия газовых потоков : (2) ( D – коэффициент диффузии газа в твердом теле ) . Градиенты концентраций определяются следующими отношениями : здесь – глубина внедрения ионов ( – ускоряющее напряжение ) ; и – максимальная и начальная концентрация плотности поглощенного газа .

Так как величина мала по сравнению с ( константа даже для легких газов не превышает 1.0 нм./кВ ) , то величиной в уравнение (2) можно пренебречь : .

Отсюда следует выражение для максимальной концентрации растворенного газа : .

Если величина , рассчитанная по приведенной формуле превышает максимально возможную в данных условиях растворимость газа в металле , то поглощенный газ начинает объединяться в газовые пузырьки , вызывая разрыв металла . Это явление получило название блистер-эффекта .

В нержавеющей стали водородный блистер-эффект наблюдается при поглощение м3 *Па/см2 , что соответствует при быстроте откачки м3 /(с*см2 ) и давление Па приблизительно 300 часов непрерывной работы .

По известному значению можно подсчитать общее количество газа , которое будет поглощено единицей поверхности .

Во время ионной бомбардировки наблюдается распыление материала , сопровождающееся нанесением тонких пленок на электроды и корпус насоса . Сорбционная активность этих пленок используется для хемосорбционной откачки .

Распыление активного материала может осуществляться независимо от процесса откачки , например с помощью регулирования температуры нагревателя . Расход активного материала в таких насосах осуществляется независимо от потока откачиваемого газа .

Более экономно расходуется активный металл в насосах с саморегулированием распыления . В этих насосах распыление производится ионами откачиваемого газа , бомбардирующими катод , изготовленный из активного материала . Распыляемый материал осаждается на корпус и анод , где осуществляется хемосорбционная откачка .

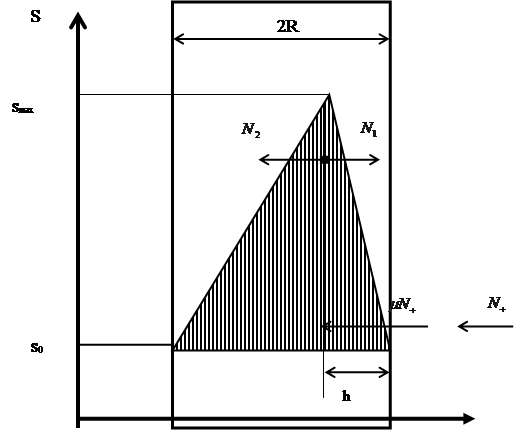

Рис1. Установившееся распределение концентрации в неограниченной пластине , бомбардируемой высокоэнергетическими ионами .
