Вивчення хімічних дефектів кристалічних грат

Хімічними дефектами кристалічної решітки називаються відхилення від правильної форми кристала, пов'язані із впливом домішок. Типи хімічних дефектів:

1)змішані кристали;

2)центри фарбування в йонних кристалах;

3)електронна провідність у напівпровідникових з'єднаннях;

4)домішкові напівпровідникові кристали.

1. Змішані кристали - це кристали, у яких компонент А замінений
компонентом В (або навпаки) - тверді розчини заміщення, або компонент А впровадженийу решітку компонента В (або навпаки) - тверді розчини впровадження. При цьому змішаний кристал (або твердий розчин) є гомогенним і приймається за однуфазу.

Якщо утворення змішаних кристалів можливо у всьому діапазоні концентрацій, то говорять про зроблений або безперервний змішаний кристали, якщо тільки в певнійобласті, то говорять про утворення змішаних кристалів з обмеженою розчинністю.

Передумовами для утворення змішаних кристалів є:

- однаковий тип кристалічної решітки;

- малі розходження параметрів решітки (звичайно <15%);

- близькахімічна спорідненість хімічних компонентів;

- приблизно однакова спорідненість до електрона (для металів).

Змішані кристали заміщення утворяться у випадку, коли обидва атоми (іона) приблизно рівні по величині, змішані кристали впровадження характеризуються різкою різницею атомних радіусів речовин, щозмішуються (Fe - З).

В найпростішому випадку ізобарну діаграму станузутворенням змішаних кристалів заміщення й структури, що з'являються в процесі охолодження, можна представити у вигляді мал. 1: система Си(1083°С) - Ni(1445°C); Т_х , Т₁ Т₂ , Т₃ - состав: х0, х₃ , х4(розплав); х1,х2, хо (змішані кристали).

Для утвореннягомогено змішаного кристала потрібно, щоб кристалізація проходила повільно. Якщо кристалізація проходить занадто швидко, то однорідні змішані кристали не утворяться. У цьому випадку внутрішня частина кристала збагачена Ni (більше тугоплавким компонентом), а зовнішня частина - Си (більше

легкоплавким компонентом).

При істотній відмінності параметрів ґрат А и В, утворяться змішані кристали з обмеженою розчинністю (напр. КС1 - NaCl).

Здатність одного компонента впроваджуватися в ґрати іншого компонента залежить від температури. Як правило, розчинність при високих температурах більше, ніж при низьких. Тому два компоненти можуть при високих температурах утворювати безперервний ряд змішаних кристалів, але при охолодженні може наступити розпад у твердому стані й перехід у гетерогенну область (див. червоні лінії на малюнку).

Змішані кристали впровадження можуть утворюватися й при затвердінні евтектичних сумішей (напр. Pb - Sn), утворених компонентами з передумовами для такого утворення.

2. Різні процеси утворення хімічних дефектів можуть так змінити
певні властивості кристалів (напр. Оптичне поглинання, електропровідність
й ін.), що часто прагнуть одержати кристали звідхиленнями по стехіометрії. Для цього застосовують спеціальні способи вирощування кристалів (впровадженням домішок).

Центри фарбування в безбарвних кристалах лужнихгалогенідів можна створити такими способами:

- віджигом кристалів у парах відповідного лужного металу при
температурах близьких до крапки плавлення (адитивне фарбування). Іон галогену за рахунокдифузії витісняється із ґрат і для компенсації відсутніх негативних зарядів заміняється електроном. Варіантом аддитивного фарбування є электрометаллическое фарбування (електроліз кристалів при температурі накілька сотень градусів нижче крапки плавлення);

-під дією променів високих енергій (рентгенівських або -променів) при нормальних і низьких температурах (субстратне фарбування). При цьому утворяться й інші структурні дефекти ґрат;

- за допомогою фотохімічних реакцій при нормальних і низьких температурахпроцесі виготовлення кристала (сенсибілізація введенням домішок, наприклад КСl+ДО) - фотохімічне фарбування.

3. Електронна провідність у напівпровідникових з'єднаннях (провідникип- і р- типу) обумовлена хімічними дефектами кристалічних ґрат - надлишком або недоліком аніонів або катіонів. Причому для урівнюваня зарядів з метою досягнення електронейтральності існують різні можливості.

При підвищенні температури кристалів Zn і Сd у них утвориться надлишок катіонів внаслідок виділення кисню. При цьому частина атомів цинку розщеплюється на Zn²⁺ і квазисвободные електрони, щоперебувають у міжвузловихґрати. У такий спосіб надлишок катіонів компенсується електронами. Так електрони при накладенні зовнішнього поля є носіями негативних зарядів, те цей тип кристалів називається напівпровідниками n-типу (negative - негативний).

Іншими напівпровідниками з електронною провідністю є Be, Ba, WO3, Cd, Sn₂ , МоОз.

Недолік катіонів спостерігається в оксидів Ni і СиО2. У цьому випадку заряд відсутніх катіонів компенсується переходом іонів металу в станзбільше високим зарядом: Ni²⁺ - —> Ni³⁺ і Си⁺ - ё —> Си²⁺ . У такий спосіб вакансія двовалентного іона нікелю компенсується двома його тривалентними іонами.

Місця катіонів збільше високим зарядом, які віддали по одному електроні, називаються електронними дефектами або дірками . Цей тип напівпровідників називається напівпровідниками p-типу. Іншими напівпровідниками знедоліком катіонів є Fe, Fe, Co, Cu2S, Ag2O,ZrCr₂ O4.

Без зміни числа аніонів і виникнення катіонних вакансій можна одержати напівпровідникові властивості, наприклад, у кристалах Ni легованих літієм. При цьому одновалентний заряд Li компенсується тривалентним катіоном Ni³⁺ . Таким, образом, состав кристала з добавкою літію може бути виражений формулою {Li NiNi)O. На противагу оксиду Ni стехіометричногосостава, що

має блідо-зелене фарбування й не проводить електричний струм, метал з додаванням Li має чорне фарбування й провідність p-типу.

4. домішкові напівпровідникові кристали на основі Si й Ge одержують при додаванні до них елементів головних підгруп 3 й 4 груп періодичної системи ізприблизно рівним атомним радіусом, тому що в цьому випадку домішковий центрстає электрично активним. Завдяки впровадженню елементів цих груп, наприкладР, As, Sb (5 група), в Ge утворяться дефекти донорного типу, тому щонадлишковий п'ятий валентний електрон поблизу домішковогоцентра утворить хмара негативного заряду, що охоплює область -1000 атомів Ge (напівпровідники типу n).

Замішення Ge й Si елементами 3 групи (В, А1, In, Ga) створює домішкові центри акцепторного типу. Тому що трьох валентних електронів недостатньо для насичення чотирьох зв'язківґрати, той один електрон приєднується до In від навколишніх атомів Ge. Таким, образом, позитивно заряджена дірка (хмара позитивних зарядів) перебуває в поле негативно зарядженого атома In. Вона може вільно переміщатися й тим самим забезпечувати електричну провідність (p-типу).

Велике значення придбали останнім часом напівпровідники, одержувані при комбінуванні елементів 3 й 5, а також 2 й 4 груп головних підгруп, позначувані як з'єднанняА3У5й А2У4.

Р івновага кристал — розплав

Утворення змішаних кристалів. У багатьох речовин хімічні й кристалохімічні властивості компонентів А и В двухкомпонентної системи досить близькі; завдяки цьому стає можливимутворення змішаних кристалів у всьому діапазоні концентрацій

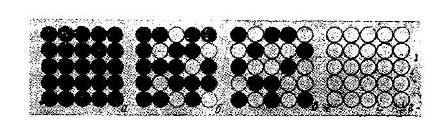

Рис, 1. Виникнення змішаного кристала АВ з компонентів А (чорні кружки)

і В (білі кружки)

(утвореннязроблених або безперервних змішаних кристалів) або в певнійобласті концентрації (утворення змішаних кристалів з обмеженою розчинністю). Під утворенням змішаного кристала розуміють заміну компонента А компонентом В (або навпаки) у кристалічному стані. Виникаючий змішаний кристал (або твердий розчин) є гомогенним і приймається за одну фазу. Процес утворення змішаного кристала на атомному рівні можна наочно представити за допомогою мал. 1. Атоми компонента А, наприклад Сu, безупинно й статистично заміняються атомами компонента В, наприклад Ni, поки, нарешті, не виходить у підсумку ґрати чистого компонента В. Тому розподіл розчиненого компонента в змішаному кристалі може поступово змінюватися. Наприклад, Лавес розглядав утворення змішаного кристала, аналізуючи можливі розподіли 50% чорних й 50% білих квадратів (мал. 2). Розподіл стороннього компонента в змішаному кристалі може перебувати на грані статистичного розподілу, наприклад за схемою, б або в, мал. 2, Зі схематичного зображення треба, що в стані б відбувається агрегація (скупчення) атомів одного сорту. У цьому стані можна виявити відому тенденцію до розпаду вихідного гомогенного змішаного кристала. Фактичний розподіл вирішальним образом залежить від умов охолодження.

Утворення змішаних кристалів пов'язане з певними передумовами, які, однак, не можна заздалегідь точно вказати для довільної системи. Перед-

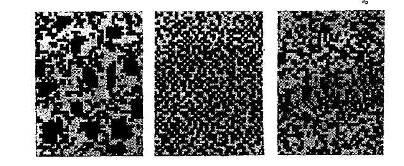

Рис. 2. Схематичне зображення

розподілу компонентів в змішаному кристалі на прикладі

50% білих й 50% чорних квадратів (по Лавесу): а – статистичне розподіл; б - краще чим статистичне; в - гірше чому статистичне посилками для виникнення змішаних кристалів є: однаковий тип кристалічних ґрат обох компонентів, малі розходження параметрів ґрати (звичайно менш 15%) і близькахімічна подібність вихідних компонентів. У металів, крім того, повинне бути приблизно однаковим спорідненість до електрона. Чим більше негативний заряд компонента А и позитивний заряд компонента В (або навпаки), тим сильніше прагнення до утворення стабільних металевих з'єднань замість гомогенного змішаного кристала.

У найпростішому випадку ізобарну діаграму станузутворенням змішаних кристалів можна зобразити за допомогою мал. 3.

Температури затвердіння змішаних кристалів змінногосоставаперебувають між крапками затвердіння чистих компонентів Сu й Ni однак є системи, у яких на кривої залежності температури від концентрації є крапка максимуму (наприклад, система РЬ - Т1) або мінімуму (система Аu - Сu) Одна із криві залежності температури від концентрації називається лінією ліквідусу (початок затвердіння розплаву), а друга -лінією солідуса (плавлення змішаних кристалів змінногосостава) В області обмеженій цими двома кривими, співіснують сме-

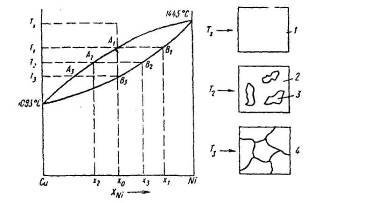

Рис. 3. Ізобарна діаграма станузутворенням змішаних кристалів у системі Си - Ni

(а) і структури, що з'являється в процесі охолодження (б):

1 - розплав составахо; 2 - розплав составах₂ ; 3 - змішаний кристал составах₃ ; 4 – змішаний кристал составахошанные кристали й розплави. Перехід розплаву (состава 50% Ni й 50% Сu) у тверду фазу можна описати на прикладі мал. 3.

Якщо починають прохолоджувати розплав составахо від температури Т_х , то при температурі T1 досягають кривій ліквідусу в крапці А1. При цьому починається виділення кристалів твердого розчину, состав якого відповідає крапці Bi, тобто кристали збагачені нікелем. При подальшому зниженні температури розплав збіднюється нікелем, тому що викристалізовуються змішані кристали, збагачені нікелем. Состав розплаву змінюється по кривій ліквідусу від А1 до А3, а cклад змішаних кристалів — по кривій солідуса від B1 до В3. При температурі Т₃ у крапці В₃ наступає повне затвердіння. Состав змішаного кристала, що утвориться в цей момент, відповідає составу вихідного розплаву. Для утворення гомогенного змішаного кристала потрібно, щоб кристалізація проходила повільно. Тоді в кожен момент часу зможе встановитися рівновага, тобто пройдуть відповідні зміни состава кристала й розплаву в кожній фазі. Якщо кристалізація протікає занадто швидко, так що виникаючий змішаний кристал не встигає взаємодіяти з розплавом, установлення рівноваги утрудняється й однорідні змішані кристали не утворяться. У цьому випадку внутрішня частина кристала («ядро») збагачена нікелем або в більше, загальномувипадку тим компонентом, у якого вище температура плавлення. Навпроти, зовнішня частина кристала («оболонка») збагачена міддю або в загальному випадку легкоплавким компонентом.

Поступове заміщення компонента Л на В у кристалах зутворенням безперервного ряду твердих розчинів приводить у загальному до безперервної зміни параметрів ґрати. Лінійназміна констант ґратиз концентрацією називається правилом Вегарда. У процесі заміщення ґратизбільшими відстанями між атомами стискується, а ґратиз меншими відстанями розширюються. Тому, знаючи состав змішаного кристала й параметри ґрат чистих компонентів, можна обчислити періоди ґрат змішаного кристала. Відомі численні відхилення від цього правила. Параметри ґрат, певні експериментально, можуть бути й менше, і більше, ніж знайдені підсумовуванням за правилом Вегарда (мал. 4). Причиною відмінювань може бути розходження валентностей обох компонентів й їхньої спорідненості до електрона.

Інші властивості змішаних кристалів (наприклад, електропровідність, магнітні властивості, твердість) змінюються не за лінійним законом. На відповідних кривих можуть бути й мінімуми й максимуми.

Параметри ґрат обох компонентів А и В можуть істотно відрізнятися друг від друга. У таких системах спостерігають утворення змішаних кристалів з обмеженою змішуваністю (розчинністю), тобто компонент А може розчинити тільки невелика кількість компонента В (або навпаки). Якщо, незважаючи на обмежену розчинність, спробувати ввести в ґрати розчинника більші кількості стороннього компонента, то відбувається розпад твердого розчину (випадання другої фази). Гомогенна фаза розділяється на дві тверді фази й система стає гетерогенною.

Здатність одного компонента впроваджуватися в ґрати іншого компонента залежить від температури. Як правило, розчинність при високих температурах більше,ніж при низьких. Тому два компоненти можуть утворити привисоких температурах більше, ніжутворити безперервний ряд змішаних кристалів, і тільки при охолодженні наступає розпад у твердому стані перехід у гетерогенну область.

У загальному випадку діаграма стану має вигляд, зображений на мал.5, де зазначеніобласті існування фаз .При цьому крива затвердіння може проходити через мінімум або максимум. Прикладом цього типу діаграм можна назвати систему KCl-NaCl .Незважаючи на близьке хімічне споріднення цих речовин, при кімнатній температурі їхня взаємна розчинність обмежена, обмеженою розчинністю при утворенні змішанихкристаллов. як так радіуси катіонів обох компонентів сильно розрізняються. Відповідно до цього параметр ґрат NaCl становить 5,63 А, а вКС1 - 6,28 А. Охолоджений твердий розчин КС1 - NaCl при кімнатній температурі в середньому діапазоні концентрацій складається із пластинок кристалів КС1 й NaCl.

Вище розглядалися змішані кристали (тверді розчини) заміщення, у яких обидва атоми приблизно рівні по величині. Змішані кристали (тверді розчини) впровадження характеризуються різкою різницею атомних радіусів. Елементи з дуже малим атомним радіусом, наприклад Н, В, С и N, можуть впроваджуватися в «порожнечі» основних ґрат (мал. 6). При цьому виникають структури з особливими фізичними властивостями. Розподіл атомів неметалу в порожнечах металевих ґрат характеризуйся тим, що ці атоми перебувають у контакті зі своїми металевими сусідами й досягають максимально можливої координації. Тверді розчини впровадження зазначених чотирьох елементів у перехідних металах мають структури, які відрізняються високою термічною міцністю й гранично високою твердістю, порівнянної із твердістю алмаза (особливо, карбіди й нітриди). Тверді розчини впровадження вуглецю в -Fe й -Fe, відіграють важливу роль при загартуванні, сталі. Максимальна розчинність у твердих розчинах впровадження обмежується можливою деформацією ґрат. Розчинність у стані рівноваги дуже мала, наприклад для -заліза вона досягає тільки 10⁷ % С.

Эвтектика. Якщо криві рівноваги у двухкомпонентній системі перетинаються, таким чином, як показане на мал. 7, то система єевтектичною. В евтектичнійкрапці спостерігається найбільш сильне зниження температури плавлення в порівнянні із чистими вихідними компонентами. Завдяки такій взаємодії гомогенний розплав під час затвердіння переходить у гетерогенну суміш кристалів двох видів. При цьому евтектичнакрапка Е показує, при якій, температурі і якому составі розплав перебуває в рівновазі із кристалічними компонентами й . Ця крапка лежить нижче крапок плавлення обох вихідних компонентів. Евтектичну реакцію можна записати у вигляді:

Розплав<->+.

Рис. 6. Твердий розчин впровадження Рис. 7. Евтектична діаграма стану

Будемо повільно прохолоджувати розплав, починаючи від крапкиЗ на мал. 7. Якщо при цьому ми досягнемо кривої затвердіння в крапціЗ, то буде викристалізовуватися компонент а. Завдяки цьому розплав збагачується компонентом . Состав розплаву змінюється відповідно до кривоїЗЕ аж до евтектичноїкрапки Е, у якій одночасно викристалізовуються обидва компоненти лепеха. Температура залишаєтьсяпостійної доти, поки розплав повністю не перейде у твердий стан. У такому випадку состав твердої фази відповідає составу вихідного розплаву хо. Ізотермічна лінія рівноваги називається евтектичною лінією.

С точки зору термодинаміки евтектику варто розглядати не як особливу фазу, а як суміш двох твердих фаз й . Відповідно до кристалохімічними властивостей компонентів А и В можуть утворитися також змішані кристали. Тоді евтектична структура буде складатися не із чистих кристалів й , а із суміші двох твердих розчинів: (твердий розчин, богатий компонентом А) і (твердий розчин, збагачений компонентом В). Наприклад, така система Pb - Sn.

Характерним для евтектичних структур є особливе просторове розташування чистих компонентів. Відповідно розподілу обох твердих фаз розрізняють, наприклад, пластинчасті, кульові (глобулярні), стержнеподібні або голчастіевтектичні структури. Найважливішіевтектичні структури показані на мал. 8.

Структуру евтектичних виділень не можна точно пророчити для довільно взятої системи, тому що структура залежить від різних факторів. Якщо, наприклад, состави обох кристалічних фаз перебувають в області, багатої компонентами А и В, однаково далеко відстоять від евтектичноюкрапки й обсяги цих фаз відрізняються несуттєво, найчастіше утворяться структури, зображені на мал. 8, а й б.

Рис. 8. Евтектичні структури (по Вайнгарду): а - пластинчаста структура системи Pb - Sn (фаза, багата Sn - чорна); б - стержнеподібна структура системи Cd - Sn (фаза, багата Cd - чорна); в - глобулярна структура системи Сu -СuО₂ (фаза СuО₂ - чорна); м - голчаста структура системи А1 - Si (голки кремнію - чорні). 1 -зовнішня поверхня; 2 - поверхня роздягнула кристал - розплав. Стрілкою показанийнапрямокросту

Голчасті й інші безладні структури утворяться переважно в тому випадку, коли евтектичний розплав єбільшещільним, чим одна із твердих фаз, і якщо має місце яскраво виражена анізотропія ростуоднієї із кристалічних фаз у порівнянні з іншої.

Якщо одна із кристалічних фаз існує у двох поліморфних модифікаціях, то з'являються додаткові ізотермічні лінії рівноваги, які обмежують областістійкості окремих модифікацій речовини. У силікатних структурах з вільним Si2, у яких варто враховувати перетворення кварцу <->, це перетворення відбувається найчастіше нижчеевтектичних температур. Перитектика. Поряд зевтектичним розпадом розплаву можлива перитектична реакція, при якій з'єднанняз мінімальною температурою плавлення випадає у вигляді гетерогенної суміші.

7У результаті виходить зображена на мал. 9 діаграма стануз позначеними на ній областями існування різних фаз, причому Гп і хпє відповідно перитектичними температурою й составом. У перитектичнійкрапці в рівновазі перебувають чотири фази: розплав, кристали й з їхніми різними структурами й пара (четвернакрапка). Таким чином, система не має ступенів волі, тобто є без варіантною. Криву ліквідусу утворить лінія 1 - 2 - 3, а криву солідуса - лінія 1-4-5-3. Лінія ізотермічної рівноваги 4-5-2 називається линів перитектики .

З розплаву, що має состав від 100% компонента А до концентрації хА, виникають спочатку змішані кристали , богатые компонентом А. Нижче перитектичної температури схильність до утворення змішаних кристалів зменшується й починається випадання змішаних кристалів . Таким чином, при низьких температурах структура складається зі змішаних кристалів а, у які вкраплені кристали . У середньому діапазоні концентрацій між хА й хп а-тверді розчини змінногосостава спочатку перебувають у рівновазі зі своїм розплавом. Нижче перитектичної температури Тп - змішані кристали а, реагуючи перитектично із залишком розплаву, перетворюються в кристали . Перитектичну реакцію можна описати рівнянням:

+ розплав <->

За перитектичноюкрапкою в напрямкубільше високих концентрацій компонента В залишок розплаву реагує із твердими розчинами , утворюючи змішані кристали . У позначеній ділянці діаграми затверділий розплав є гомогенним.

Якщо кристалізація в системі зперитектичною діаграмою стану відбувається уздовж лінії рівноваги, то протягом усього процесу затвердіння дотримуються умови рівноваги. Коли встановлення рівноваги утруднене у випадку занадто швидкого охолодження, особливо при перитектичномускладіхп, що спочатку виділилися -кристали можуть (наприклад, при температурі Т_п ) за рахунок реакції з розплавом не повністю перетворитися в кристали . Внаслідок цього виникають кристали з «шкарлупою» — їхнє внутрішнє ядро складається зі змішаних кристалів, а зовнішні оболонки — з так званих перитектичнихкілець твердих розчинів . Це значить, що час для повної дифузії атомів компонента В кристалах було недостатнім, щоб викликати необхідні зміни концентрацій усередині змішаних кристалів .

Хімічні дефекти

У нормальному змішаному кристалі компонентів домішки впроваджується в основний кристал, причому атоми сторонньої речовини розміщаються по нормальних вузлах ґрат. Це найпростіший випадок утворення змішаного кристала заміщення. Обоє його компонента мають близькі радіуси атомів або іонів, а величина взаємодіючих зарядів однакова. Такі аніони в системі КС1 - КВr, різниця в розмірах яких становить лише близько 8%, а валентність дорівнює одиниці. Заміщення можливо й тоді, коли іони компонентів мають приблизно однакові розміри, по мають різну валентність, наприклад, Са²⁺ й Na⁺ або Са²⁺ й A1. У цьому випадку обмін катіонів не може протікати безпосередньо, а для збереження електронейтральності кристала повинні відбуватися подальші зміни для компенсації розходжень в зарядах. Тоді говорять про взаємозалежні заміщення. Катіони або аніони кристала можуть перебувати також у стехіометричномунадлишку або недоліку, причому відсутні носії зарядів можуть заміщатися електронами. Різні процеси утворення хімічних дефектів можуть так змінити певні властивості кристалів (наприклад, оптичне поглинання, електричну провідність, каталітичну дію й т.д.), що часто прагнуть до відхилень від стехіометрії. Для цього застосовують спеціальні способи вирощування кристалів (введенням домішок).

Центри фарбування в іонних кристалах. Центри фарбування можна створити в безбарвних кристалах лужнихгалогенідів, це супроводжується зміною кольорів. Адитивне фарбування відбувається при відтжиге кристалів у парах відповідного лужного металу при температурах, близьких до крапки плавлення. При цьому в кристал проникають електрони. Компенсація надлишку негативних зарядів відбувається завдяки виділенню аніонів із ґрат шляхом дифузії вакансій. Одним з варіантів аддитивного фарбування є електролітичне фарбування. Воно складається в електролізі кристала при температурі на кілька сотень градусів нижче крапки плавлення. Введення електронів пов'язане з виділенням атомів лужного металу.

Так називанесубстрактивне фарбування відбувається під дією променів високих енергій (рентгенівські або - промені) при нормальних або низьких температурах. Поряд із центрами фарбування утворяться й інші дефекти ґрат. При фотохімічному фарбуванні кристал під час його виготовлення сенсибилизуетсявведенням домішок (наприклад, KC1+KI). За допомогою фотохімічних реакцій при нормальних і низьких температурах можуть утворитися центри фарбування.

Залежно від способу обробки кристалів лужнихгалогенідів можуть утворитися центри фарбування різної структури. Найпростішим центром фарбуванняє, F-центр (мал. 10). Іон галогену за рахунок дифузійних процесів витісняється із ґрат і для компенсації відсутніх негативних зарядів заміняється електроном.F-центри утворяться при швидкому охолодженні з високих температур кристалів, пофарбованих по адитивній схемі так, що при цьому інші дефекти практично не виникають. Через присутність F-центрів змінюються характерні абсорбційні властивості. Нижче наведені довжини хвиль для F-центрів у різнихлужнихгалогенідах. Кристал NaCl NaBr KC1 КВг KI

Полоса поглинання F-центрами, А 4650 5400 5630 6300 6850 Поряд із простим F-центром є ще більш складні центри фарбування, які позначаються, як F-, М-, V-, N- і R-центри. F'-центр виникає, наприклад,

Рис. 10. Структурна модель F-центра Рис. 11. Структурна модель R-центра (по Піку): а - просторове (по Піку): а - просторова модель; б -

розташування; б — площина (100) площина (100)

при світловому опроміненні шляхом розкладання двох F-центрів зутворенняманіонної вакансії по реакції 2F>F' + вакансія. Із трьох F'-центровскладається R-центр, що зображен на мал. 11. Цібільше складні центри можна одержати, наприклад, за допомогою спеціальних фотохімічних реакцій з F-центрів.

Електронна провідність у напівпровідникових з'єднаннях (провідники n- і p-типу). Кристали нестехіометричногоскладу можна одержати за рахунок надлишку або недоліку катіонів або аніонів, причому для урівнюваня зарядів з метою досягнення електронейтральності існують різні можливості.

У кристалах Zn і Сd є надлишок катіонів, що утвориться при підвищених температурах внаслідок виділення кисню. При цьому частина атомів цинку «розщеплюється» на Zn²⁺ і квазисвободные електрони (мал. 10.3). Іони цинку й електрони перебувають у міжузловихґрати. Отже, у цьому випадку надлишок катіонів компенсується електронами. Так на до електрони при накладенні зовнішнього поля є носіями негативних зарядів, цей тип кристалів називають напівпровідниками n-типу.

Іншими напівпровідниками з електронною провідністю єВеО, ВаО, UзО₈ , WO3, Cd, SnО2,МоОз. Електронна провідність напівпровідників може бути також результатом того, що аніони кисню віддаляються із ґратокисли, іони металу залишаються в ґратах на своїх місцях, а для компенсації зарядів у ґрати впроваджуються електрони.

Недолік катіонів спостерігається в окислів Ni і Сu2О. У цьому випадку заряд відсутніх катіонів компенсується тим, що іони металу переходять у станзбільше високим зарядом: Ni²⁺ - е —> Ni³⁺ і Си⁺ - е —> Си²⁺ . Вакансія двовалентного іона нікелю може, таким чином, компенсуватися двома тривалентними іонами.

Місця катіонів збільше високим зарядом, які віддали по одному електроні, називають електронними дефектами або дірками. Причиною утворення електронних дефектів може бути також переміщення електронів при накладенні зовнішнього поля. Цей тип напівпровідників називають напівпровідниками типу р² . Іншими напівпровідниками знедоліком катіонів є Fe, Fe, Co, Cu2S, Ag2O, ZrCr2O4

Особливе поводження спостерігається в окису титананестехіометричногоскладу (тип решітки NaCl), що залежно від состава можуть виступати як p- і n-напівпровідника. Широка область існування від Ti1.35 до Тi0.6забезпечує p-провідність при відношенні O/Ti>l й n-провідність при O/Ti<l.

Без зміни числа аніонів і виникнення катіонних вакансій можна одержати напівпровідникові властивості, наприклад, у кристалах Ni, легованих літієм. У нормальних вузлах ґратперебуваютьтривалентні, іони нікелю, заряд яких компенсується одновалентним іоном літію. Тоді загальний заряд для пари катіонів Ni³⁺ + Li⁺ дорівнює заряду двох двовалентних іонів нікелю, так що вимога електричної нейтральності виконується. Состав кристала з добавкою Li може бути виражений, таким чином, формулою (LiNiNi)0. На противагу окису Ni зістехіометричнимскладом, що має блідо-зелене фарбування і єнепровідної, матеріал з додаванням Li має чорні кольори й провідність типу р. При 10% (ат.) Li провідність приблизно в 10⁸ разів більше, ніж у нелегованого матеріалу.

Домішкові напівпровідникові кристали. Германій і кремній, елементи IV основної групи Періодичної системи, володіють у чистому виді низькою провідністю. Однак вони здобувають властивості напівпровідників, якщо до них додати елементи III й V основних груп із приблизно однаковим атомним радіусом, тому що в цьому випадку домішковий центр стає электрично активним. Завдяки впровадженню елементів цих груп, наприклад Р, As, Sb (V група), у германії утворяться дефекти, що викликають появу надлишку електронів. При такому заміщенні виходять дефекти донорного типу, тому що надлишковий п'ятий валентний електрон сурми зв'язаний тільки злегка й поблизу домішковогоцентра утворить протяжнахмара негативного заряду, що охоплює область приблизно в 1000 атомів германія. Тому що вільні електрони є носіями зарядів, то мова йде про напівпровідника типу n.

Контрольні питання

1.Що таке хімічні дефекти кристалічних ґрат, і які бувають типи
хімічних дефектів?

2.Що таке змішані кристали? Які можуть бути змішані кристали?

3.Які передумови для утворення змішаних кристалів?

4.Приклад зображеної діаграми стану (Си - Ni) [1083 - 1445°С]. Які при
різних температурах утворяться розплави й змішані кристали?

5. Що відбувається у випадку швидкого охолодження суміші, здатної утворювати змішані кристали?

6. Як впливає температура на здатність системи утворювати змішанікристали?

7. Якими способами можна одержатицентрафарбування в безбарвних кристалах лужнихгалогенідів?

8.Електролітичне фарбування є варіантом, якого способу фарбування?

9.У чому сутність фотохімічного фарбування?

10.Чим обумовлена електропровідність у напівпровідникових кристалах?

11.У якому випадку утворяться напівпровідники з n-провідністю?

12.Приклади кристалів з n-провідністю.

13.Як компенсується недолік катіонів у кристалічних ґратах?

14.Приклади напівпровідників p-типу.

15.Як можна одержати напівпровідникові властивості кристалів, не міняючи числоаніонів і катіонів?

16.Як одержуютьдомішкові напівпровідникові кристали на основі Si й Ge?

17.Як утворяться дефекти донорного типу?

18.Як утворяться домішкові центри акцепторного типу?

19.Що таке зроблені змішані кристали?
