Курсовая работа: Умягчение воды методом ионного обмена

Петербургский Государственный Университет

Путей и Сообщения.

Кафедра “Водоснабжение и водоотведение”

КУРСОВОЙ ПРОЕКТ:

“Умягчение воды методом ионного обмена”

Студент: Перельзон И. Б.

Преподователь: Постнова Е. В.

2000



Введение .

На железнодорожном транспорте имеются предприятия, для работы которых требуется вода с малой жесткостью.

Известно, что жесткость воды обусловлена наличием в ней солей кальция и магния. Использование жесткой воды приводит к образованию накипи на внутренней поверхности котлов и теплообменных аппаратов, что снижает эффективность их работы.

В настоящее время один из наиболее распространенных способов умягчения воды является метод ионного обмена. Снижение жесткости воды ионным обменом основано на способности определенных или некоторых искусственных материалов (катионитов) которые имеют в своем составе обменные ионы Na+ , Н+ . Способные обмениваться на ионы Са2+ , Мg2+ . Реакция обмена:

2 Na [Кат.] + Ca (HCO3 )2 ÛCa [Кат.] + 2 NaHCO3

2 H [Кат.] + MgCl2 Þ Mg [Кат.]2 + 2 HCl

К катионитам относятся глауконитовый песок, гумусовые угли, сульфоуголь, искусственные смолы (КУ-1, КУ-2).

В процессе фильтрации воды через катиноитную загрузку ее обменная способность уменьшается, поэтому необходимо периодически регенерировать (восстанавливать фильтрирующий материал). Реакции регенерации:

Ca [Кат.]2 + 2 NaClÞ 2 Na [Кат.] + CaCl2

Na – катионидные фильтры регенерируются раствором NaCl

Mg [Кат.]2 + H2 SO4 = 2 H [Кат.] + MgSO4

Н – катионидные фильтры регенерируются раствором серной кислоты – Н2 SO4 .

Для реализации представленных химических процессов устраивают специальное сооружение – станцию умягчения воды.

Целью курсового проекта является расчет основного технологического оборудования – Н-Na- катионитных фильтров и вспомогательного оборудования - кислотное хозяйство, солевое, дегазатор для удаления газов – СО2 .


1 . Предварительная обработка исходных данных.

Проверка данных химического анализа воды производится путем сопоставления суммы катионов: Ca+2 , Mg+2 , Na+ , К+ с суммой анионов: Cl- , SO4 -2 , НСО3 - :

(1). К = [Ca+2 ] + [Mg+2 ] + [Na+ ] + [K+ ] = 4.0 + 2.4 + 0.9 = 7.3 мг-экв/л

(2). А = [HCO3 - ] + [Cl- ] + [SO4 -2 ] = 5.1 + 0.7 + 1.5 = 7.3 мг-экв/л

Вывод: Сумма катионов равна сумме анионов, следовательно, данные химического анализа воды верны.

1.1. Определяется общая жесткость исходной воды.

Жо = [Ca+2 ] + [Mg+2 ] = 4.0 + 2.4 = 6.4 мг-экв/л (3).

1.2. Определяется карбонатная жесткость исходной воды.

Жк = [HCO3 - ] = 5.1 мг-экв/л (4).

1.3. Определяется щелочность исходной воды.

Що = Жк = 5.1 мг-экв/л (5).

1.4. Определяется не карбонатная жесткость.

Жнк = Жо – Жк = 6.4 – 5.1 = 1.3 мг-экв/л (6).

2. Выбор и обоснование принципиальной схемы умягчения воды .

Умягчение воды методом ионного обмена может осуществлять: параллельным катионированием, последовательным катионированием, совместным H-Na-катионированием.

Выбор схемы умягчения воды осуществляется на основании сопоставления данных химического анализа исходной воды.

Параллельное H-Na-катионирование применяется при условии:

Жк / Жо ³ 0,5 5.1 / 6.4 = 0.79 ³ 0.5 +

Жнк £ 3.5 мг-экв/л Жнк = 1.3 £ 3.5 мг-экв/л +

SO4 -2 + Cl- £ 3 … 4 мг-экв/л 1.5 + 0.7 = 2.2 £ 3 мг-экв/л +

Na+ + K+ £ 1 …2 мг-экв/л 0.9 £ 2 мг-экв/л +

Последовательное H-Na-катионирование применяется при условии:

Жк / Жо £ 0.5 5.1 / 6.4 = 0.79 > 0.5 -

Жнк ³ 3.5 мг-экв/л Жнк = 1.3 < 3,5 мг-экв/л -

SO4 -2 + Cl- ³ 3 … 4 мг-экв/л 1.5 + 0.7 = 2.2 < 3 мг-экв/л -

Na+ + K+ не лимитируются -

На основании полученных результатов принимается параллельная схема H-Na-катионирования.

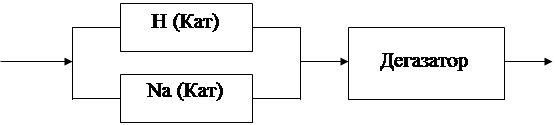

Техническая схема параллельного H- Na-катионирования:


3. Расчет основного технологического оборудования станции умягчения воды

К основному технологическому оборудованию станции умягчения

Воды Н-Na-катионитные фильтры.

Расчет ведется на основании нормативной литературы.

3.1. Определяется соотношение расходов воды подаваемой на Н- Na-катионитные фильтры.

При параллельной схеме Н-Na-катионирования расчет ведется согласно [1,прил.7,п.25]:

Определяется расход воды подаваемой на Н-катионитные фильтры.

qH пол. = qпол. ( Щоу ) / ( А+Що ) м3 /час (7)

где qпол. - полезная производительность Н-Na-катионитных фильтров,

qпол. = Qсут. / 24=1100/24=45.8 м3 /час,

Що - щелочность исходной воды,

Що =5.1 гр-экв /м3 ,

Щу - щелочность умягченной воды,

А- сумма концентраций анионов,

А= 7.3 гр-экв /м3 ,

qH пол. = 45.8*( 5.1-0.35 ) / ( 7.3+5.1 ) = 17.5 м3 /час

Определяется расход воды на Na-катионитные фильтры:

qNa пол. = qпол. - qH пол. м3 /час (8)

qNa пол. = 45.8 - 17.5 = 28.3 м3 /час

3.2. Выбирается катионит для загрузки фильтров по [6]:

Принимается сульфауголь мелкий 1 сорта с техническими характеристиками:

Внешний вид катионита – черные зерна неправильной формы.

Диаметр зерен катионита – 0.25…0.7 мм.

Полная обменная способность - Еполн. = 570 экв /м3

3.3. Определяется объем катионита в Н- Na-катионитных фильтрах.

Объем катионита в Н- катионитных фильтрах, вычисляется

по [1,прил.7,п.26]:

WH = 24*qH пол.оNa )/(nH p *EH раб. ) м3 (9)

где СNa - концентрация в исходной воде,

СNa =0.9 гр-экв /м3 ,

nH p - число регенераций каждого Н-катионитного фильтра в сутки,

принимается по [1,прил.7,п.14]: от 1…2.

nH p =2,

EH раб. - рабочая обменная емкость Н-катионита, вычисляется по

Формуле [1,прил.7,п.27]:

EH раб. = aн * Еполн. – 0.5*qуд.к гр-экв /м3 (10)

Где aн - коэффициент эффективности регенерации Н-катионитных

фильтров, принимается по [1,прил.7,п.27,табл.4]:

При удельном расходе Н2 SO4 на регенерацию 100 гр./гр.-экв.

aн =0.85,

qуд. - удельный расход воды на отмывку 1 м3 катионита (для сульфо-

угля принимается 4 м3 ),

qуд. =4 м3 ,

Ск – общее содержание в воде катионидов,

Ск =7.3 гр-экв /м3 ,

EH раб. = 0.85*570 – 0.5*4*7.3 = 469.9 гр-экв /м3,

WH = 24*17.5(6.4+0.9)/(2*469.9) = 3.6 м3 ,

Объем катионита в Na-катионитных фильтрах вычисляется по

формуле[1,прил.7,п.26]:

WNa = 24*qNa пол.о * nNa p )*ENa раб. м3 (11)

Где nNa p - число регенераций каждого Na-кат. фильтра в сутки

принимается согласно [1,прил.7,п.14] от 1…3.

nNa p =2,

ENa раб. - рабочая обменная емкость Na-катионит. фильтра

вычисляется по [1,прил.7,п.15]:

ENa раб. = aNa *bNaполн. – 0.5*qуд.о гр-экв /м3 (12)

Где aNa – коэффициент эффективности регенерации Na-катион.

фильтров принимается при удельно расходе поваренной соли

NaCl 100 гр. /гр.-экв. aNa =0.62

bNa - коэфф. Учитывающий снижение обменной емкости,

принимается [1,прил.7,п.15,табл.2] из соотношения:


СNa / Жо = 0.1 bNa = 0.83

ENa раб. = 0.62*0.83*570 – 0.5*4*6.4 = 293.3-12.8 гр-экв /м3,

WNa = 24*28.3(6.4/2)*280.5=7.7 м3 .

3.4. Определяется площадь H-Na-кат. фильтров.

Площадь Н-кат. фильтров опред. по [1,прил.7,п.16]:

Fн = Wн /Hк , м2 (13)

где Hк - высота слоя катионита в фильтрах,

Площадь Na-кат. фильтров определяется по [1,прил.7,п.16]:

FNa = WNa /Hк , м2 (14)

Технические характеристики H-Na-кат. фильтров приведены в таблице:

Диаметр

Фильтра,

Мм.

Высота кати-

онита,

Нк , м.

Основные Размеры

Вес,

т.

Строительная

Высота

Диаметр прово-дящего патрубка
Н-катионитные фильтры.
700 1800 3200 40 1.7
700 2000 3200 40 2.1
1000 2000 3600 50 5.3
1500 2000 3950 80 10
2000 2500 4870 125 15
Na-катионитные фильтры.
1000 2000 3597 50 5
1500 2000 3924 80 10
2000 2500 4870 125 15

Fн = Wн /Hк = 3.6/2 = 1.7 м2

Площадь одного Н-катион. фильтра:

fн = (p*d2 )/4 = 0.785 м2 ,

Количество рабочих Н-катион. фильтров:

Fн /fн = 1.7/0.785 = 2 шт.

Принимается 2 рабочих Н-катионид. фильтра .

FNa = WNa /Hк = 7.7/2 = 3.85 м2

Площадь одного Na-катион. фильтра:

fн = (p*d2 )/4 = 1.76 м2

Количество рабочих Na-катион. фильтров:

FNa /f Na = 3.85/1.76 = 2 шт.

Принимается 2 рабочих Na-катионид. фильтра .

3.5. Определяется скорость фильтрования воды через

катионитные фильтры при нормальном режиме

работы (работают все рабочие фильтры).

Для Н-катионит. фильтров:

Vнор . = qH пол. /( fн *nн ) м/ч (15)

Где fн - площадь одного Н- кат. фильтра,

nн - количество рабочих Н-кат. фильтров.

Vнор . = 17.5/(0.785*2) = 11 м/ч

Для Na-катионит. фильтров:

Vнор . = qNa пол. /( fNa *nNa ) м/ч (16)

Vнор . = 28.3/(1.76*2) = 8 м/ч

Скорость фильтрования воды через катионит при нормальном режиме,

не должна превышать при общей жесткости воды до 10 гр-экв /м3 (6.4),

скорость не должна превышать 15 м/ч < 15 м/ч.

3.6. Определяется скорость фильтрования воды через катионит при формированном режиме

(один рабочий фильтр отключен на

регенерацию).

VH форс. = qH пол. /fH *(nH -1), м/ч (17)

VH форс. = 17.5/0.785*(2-1) = 22.3 м/ч

VNa форс. = qNa пол. /fNa *(nNa -1), м/ч (18)

VNa форс. = 28.3/1.76*(2-1) = 16 м/ч

При форсированном режиме допускаетс увеличение скорости фильтрования на 10 м/час по сравнению с вышеуказанной.

4. Расчет вспомогательного оборудования станции умягчения воды.

Восстановление обменной способности, т.е. регенерации

кат. фильтров осуществляется путем вытеснения из ка-

тионита ионов Ca2+ , Mg2+ ионнами H+ , Na+ .

Для реализации указанного процесса требуется устройство

вспомогательного оборудования.

К вспомогательному оборудованию относятся:

1). Кислотное хоз-во.

2). Солевое зоз-во.

3). Насосы и аппараты для подачи воды и регенерирующих растворов

на фильтры.

4.1. Серное хоз-во для хранения, приготовления и перекачки раствора H2 SO4 .

Кислотное хоз-во включает:

1). Цистерны для хранения кислоты.

2). Бак мерник конц. серной кислоты.

3). Бак для регенерационного раствора.

4). Вакуумнасосы.

5). Эжектор.

На станцию H2 SO4 поставляется в ж/д цистернах в виде 100%

раствора. Затем H2 SO4 перекачивается в стационарные цистерны

(цистерны хранилища) с месячным запасом реагента.

Расчет начинают с определения расхода 100% H2 SO4 на одну

Регенерацию Н-кат. фильтра по [1,прил.7,п.31]:

PH = (fH *Hk *Eраб Н *aн )/1000 , кг (19)

PH = 73.7 кг

Определяется суточный весовой расход H2 SO4 для регенерации

всех рабочих Н-кат. фильтров.

PHсут. = PH *nн *nр н = 73.7*2*2 = 294.8 кг/сут (20)

Определяется суточный весовой расход H2 SO4 для регенерации

всех рабочих Н-кат. фильтров.

WHсут. = (PH сут. *100%)/(85%*r85% ) м3 /сут (21)

WHсут. = 0.195 м3 /сут

Определяется месячный расход H2 SO4 для регенерации

Н-кат. фильтров.

WHмес. = 30* WHсут. м3 (22)

WHмес. = 6 м3

Промышленностью выпускаются цистерны для хранения кислоты

емкостью 15 м3 в проекте принимается не менее двух цистерн

емкостью 15 м3 (вторая цистерна на случай аварии).

4.1.2. Определяется объем бакомерника из условия регенерации одного фильтра при количестве рабочих

Н-кат. фильтров до 4 , [1. прил.7,п.32 ]:

W85% = (Pн *nр *100%)/(85%*r85% ) = 0.05 м3 (23)

Принимается бак мерник объемом 0.09 м3 , наружный диаметр

450 мм, строит. высота 45 мм, вес 98 кг.

Подача серной к-ты из цистерн хранилищ в баке мернике происходит

за счет вакуума создаваемого насосом, затем с помощью эжектора

H2 SO4 перемешивается с водой и поступает в бак

регенерационного раствора.

4.1.3. Определяется объем бака для 1% регенерационного раствора H2 SO4 на регенерацию одного

Н-кат. фильтра.

W1% = (Pн *nр *100%)/(1%*r1 % ) = 7.3 м3 (24)

Принимается бак 1% регенерационного раствора H2 SO4 размерами:


B = 2 м

H = 1.5 м 7.5 м3

L = 2.5 м

Для перекачки регенерационного раствора H2 SO4 принимается

2 насоса серии ”Х” (химически стойкие) напором Нн = 20 м

и подачей Qн = 3 м3 /ч , (Qн = 3 м3 /ч).

Qн = Vн *fн = 4*0.785 = 3 м3 /ч (25)

К установке принимается 1 рабочий и один резервный насос.

4.2. Устройства для хранения, приготовления и перекачки

раствора поваренной соли NaCl.

Для регенерации Na-кат. фильтров устраивается солевое хозяйство.

Регенерация Na-кат. фильтров производится 8% раствором NaCl.

4.2.1. Определяется расход поваренной соли NaCl на 1

регенерации Na- кат. фильтра [1, прил.7,п21 ]:

PNa = (fNa *Hk *ENa раб.с ) / 1000 кг (26)

PNa = (1.76*2*280.5*100) / 1000 = 98.7 кг

Определяется суточный весовой расход NaCl для регенерации

всех рабочих Na- кат. фильтров:

РNa сут = PNa *nNa *np Na кг/сут (27)

РNa сут = 98.7*2*2 = 394.8 кг/сут < 500 кг/сут

При суточном расходе NaCl до 500 кг/сут устраивают сухое

хранение соли на складе с последующим приготовлением

8% регенерационного раствора.

Принимается Сухое хранение.

Определяется месячный весовой расход поваренной соли для регенерации Na-кат.ф-ов.

PNa мес = 30*PNa сут , т (28)

PNa мес = 30*394.8 = 12 т

4.2.2. Определяется площадь склада для сухого месячного

хранения соли из условия, что высота NaCl не должна

превышать 2.5 метра.

FNacyх.хран. = PNa мес /rNa *25 , м2 (29)

FNacyх.хран. = 6 м2

Принимается склад сухого хранения размерами:


H = 2.5

B = 2 6 м

L = 3

Определяется объем напорного солерастворителя из расчета расхода соли на 1 регенерацию фильтра.

Принимается напорный солерастворитель со след.

техническими характеристиками по [6]:

- полезная емкость (100 кг)

- объем (0.4 м3 )

- диаметр (45 мм)

Определяется объем бака для 8% регенерационного раствора NaCl на

одну регенерацию Na-кат.ф.

W8% = (WH.C. * 26%) / 8% = 1.3 м3 (30)

Принимается бак 8% регенерац. Раствора NaCl размерами:


L = 1.3

B = 1 1.3 м3

H = 1

4.2.3. Для перекачки раствора NaCl устанавливаются

2 насоса:

- один рабочий,

- один резервный.

Характеристики насоса:

Напор: HNa = 20 м

Подача: QNa = VNa *fNa м3 /час (32)

Где VNa – скорость движения р-ра NaCl

черезкатионитную загрузку,

fNa – S одного кат. ф-ра.

QNa = 4*1.76 = 7 м3 /час

4.2.4. Перед регенерацией H-Na – кат. ф-ов необходимо проводить взрыхление загрузки для более эффективной регенерации.

Wб.взр. = (2*Wвзр. *f*60*tвр. ) / 1000 м3 (33)

Где Wвзр. – интенсивность подачи воды для взрыхления катионита

Где Wвзр. = 4 л/с на 1м2

f = 1.76 (наибольшая S катион. Ф-ов)

tвр. –продолжит. взрыхления катионита

(20-30мин.)

Wб.взр. = (2*4*1.76*60*25) / 1000 = 21.2 м3


L = 7

B = 2 22.4 > 22 м3

H = 1.6

4.3. Устройство для удаления из воды углекислоты.

Для удаления CO2 из Н-Na-кат. Воды предусматривается дегазатор

С насадкой из колец Рашега – кислотоупорных керамических

[1.прил.№7.,п.34]

4 .3.1. Определяется содержание CO2 или двуокиси углерода в воде подаваемой на дегазатор.

(CO2 )св. = (CO2 )о + 44*Що , г/м3 (34)

где (CO2 )о - содержание CO2 в исходной воде.

(CO2 )о = (CO2 )* *b

(CO2 )* - содержание углерода в воде в зависимости от pH

рН = 6.8…7.5

(CO2 )* = 80 г/м3

b = 0.5

(CO2 )о = 40 г/м3

(CO2 )св. = 40+44*5.1 = 264.4 г/м3

По полученному значению содержание CO2 в воде

Определяется высота слоя насадки hн , м необходимая для понижения

Содержания CO2 в катионированной воде [1.прил.№7.,п.34,табл.5]


Для (CO2 )св. = 264.4 г/м3 hн =5.7

Пленочный дегазатор представляет собой колонну загруженную

насадкой из керамических кислотоупорных колец Рашига,

по которым вода стекает тонкой пленкой, на встречу потоку

воды поток воздуха нагнетаемой вентилятором.

4.3.2. Определяется S поперечного сечения дегазатора.

из условия плотности орошения согласно

[ 1.прил.№7.,п.34,табл.5 ].

Плотность орошения при керамической насадке r = 60 м3 /г на 1м2

Fg = qпол. / r , м2 , (35)

qпол. – полезная производительность H-Na-кат.ф.

Fg = 45.8/60 = 0.76 м2

Определяется объем слоя насадки:

Vн = Fg * hн , м3 (36)

Vн = 0.76*5.7 = 4.3 м3

Опред. Диаметр дегазатора:

D = Ö(4* Fg )/p = 0.96 м (37)

Характеристика насадки колец Рашига:

Размеры эл-та насадки: 25*25*4 мм

Кол-во эл-ов в 1 м3 : 55 тыс.

Удельная пов-ть насадки: 204 м23

Вес насадки: 532 кг

Вентилятор дегазатора должен обеспечивать подачу воздуха из расчета

15 м3 воздуха на 1 м3 воды по [1.прил.№7.,п.34], тогда производительность вентилятора определяется:

Qвент. = qпол. * 15 , м3 /час (38)

Qвент. = 45.8*15 = 687 м3 /час

Напор вентилятора определяется с учетом сопротивления в

керамической насадке:

Sн = 30 мм водяного столба на 1 м.

Прочие сопротивления принимаются по [1.прил.№7.,п.34]

Sпр = 30…40 мм вод. Столба.

Напор: Hвент. = Sнас . * hн + Sпрочие (39)

Hвент. = 30*5.7 + 35 = 206 мм

5.0. Определение расходов воды.

Определение расходов воды слагается из потребления воды на

следующие процессы:

- взрыхление кат. ф-ра перед регенерацией (Q1)

- приготовление регенерац. р-ов к-ты и соли (Q2)

- отмывка катионитапослерегенерации (Q3)

На все технологич. проц. Используют исходную неумягченную воду.

Qтех. = Q1 + Q2 + Q3, м3 /сут (40)

5.1. Определяется расход воды на взрыхление катионита ф.

перед регенерацией.

Q1 = (Wвзр. * f * nн * nр н * nNa *np Na * tвзр. * 60) /1000 (41)

Q1 = (4 * 1.76 * 2 * 2 * 2 * 2 * 25 * 60) / 1000 = 169 м3 /сут

5.2. Определяется расход воды на приготовление

регенерационных растворов кислоты и соли.

Q2 = q1% * nн * nн р + (q26% + q8% )*nNa * nр Na , м3/сут (42)

q1% = 7.3 м3 /сут

q26% = 0

q8% = (Wнс * 26%) / 8% * 1000 = 1.3 м3 /сут

Q2 = 7.3 * 2 * 2 + (0 + 1.3) * 2 * 2 = 34.4 м3 /сут

5.3. Определяется расход воды на отмывку катионита после регенерации.

Q3 = Wотм. * f * Hк * nн * nн р * nNa * nNa р м3 /сут (43)

Wотм. – уд. расход отмывочной воды приним. по [1.прил.№7.,п.21]:

Wотм. = 5…6 м3 на 1м3 катионита.

Q3 = 5 * 1.76 * 2 * 2 * 2 * 2 * 2 = 281.6 м3 /сут

Qтех. = Q1+Q2+Q3 = 485 м3 /сут

6. Расчет диаметров трубопроводов

станции умягчения воды.

Определения диаметров трубопроводов дла транспортировки воды,

растворов кислоты и соли рекомендуется производить из величин

соответствующих расходов и скорости движения жидкости,

принимается в пределах 1…1,5 м/сек.

Расчет ведется с использованием литеатуры [4] и сводится

в таблицу:

Назначение

Трубопроводов

Расход,

л/с

Скорость,

м/с

Диаметр,

мм

Материал

1. Трубопровод подачи

исходной воды на

станцию умягчения.

18.8 1.04 150 Чугун

2. Трубопровод подачи и

отвода воды для

взрыхления.

1.9 1.44 50 Полиэтилен

3. Трубопровод подачи и

отвода 1% регенерац. р-ра

серной кислоты.

0.34 1.07 25 Полиэтилен

4. Трубопровод подачи и

отвода 8% регенера-

ционного р-ра соли.

0.06 1.19 12 Полиэтилен

5. Трубопровод подачи 100%

кислоты.

0.002 0.47 6 Сталь

6. Трубопровод отвода

умягченной воды.

12.7 1 125 Чугун

Для перекачки р-ов кислот и щелочей применяются трубы из нержавеющей стали или полиэтилена .

Для перекачки концентрированных растворов кислот и щелочей

(более 80%) используются трубы из углеродистой стали или пластмассовые.

Для перекачки воды используются трубы чугунные, асбесто-цеме-

нтные и железобетонные.

7. Компоновка основных и вспомогательных помещений станции умягчения воды.

К основному помещению станции относится главный зал

размещения H-Na-кат. ф.

Зал имеет высоту на 2-2.5 м выше полной высоты фильтров.

В плане фильтры распологаются в 2 ряда.

Расстояние м/у фильтрами не < 1 метра для удодного прохода

и обслуживания оборудования.

К вспомогательным помещениям относятся:

Помещения для складирования и приготовления регенерац.

р-ов кислоты и соли.

Помещения как правило одноэтажные с заглубленными

участками для размещения емкостей и насосного оборудования.

Основным компоновочным требованием явл. одинаковая

отметка пола платформы для выгрузки соли и отметки

верха баков. Помещение кислотного хоз-ва должно быть

изолировано от солевого и иметь не менее 2-х выходов.

Цистерны для хранения к-ты рекомендунтся распологать

в отапливаемом помещении во избежание ее замерзания.

Помещения лабораторий, мастерских, административного

и рабочего персонала.

Помещения поектируются в соответствии с требованиями

жилой застройки.

Дегазатор следует размещать в непосредственной близости

от H-Na-кат.ф. в главном зале.

Основные и вспомогательные помещения станции рекомендуется

блокировать, что сокращает протяженность трубопроводов и

повышает удобство в эксплуатации.
