Реферат: Добыча и утилизация свалочного газа

(СГ) - самостоятельная отрасль мировой индустрии

1. Введение.

Резкий рост потребления в последние десятилетия во всем мире привел к существенному увеличению объемов образования твердых бытовых отходов (ТБО). В настоящее время масса потока ТБО, поступающего ежегодно в биосферу достиг почти геологического масштаба и составляет около 400 млн. тонн в год. Влияние потока ТБО остро сказывается на глобальных геохимических циклах ряда биофильных элементов, в частности органического углерода. Так, масса этого элемента, поступающего в окружающую среду с отходами, составляет примерно 85 млн. тон в год, в то время как общий естественный приток углерода в почвенный покров планеты составляет лишь 41,4 млн. тонн в год.

Одним из основных способов удаления ТБО во всем мире остается захоронение в приповерхностной геологической среде. В этих условиях отходы подвергаются интенсивному биохимическому разложению, которое вызывает в частности генерацию свалочного газа.

Эмиссии СГ, поступающие в природную среду формируют негативные эффекты как локального, так и глобального характера. По этой причине во многих развитых странах мира осуществляются специальные мероприятия по минимизации эмиссии СГ. Это фактически привело к возникновению самостоятельной отрасли мировой индустрии, которая включает добычу и утилизацию СГ. Состояние данной отрасли, перспективы ее развития в России, наиболее распространенные из используемых технологий и ряд других взаимосвязанных вопросов экологического и технико-экономического характера затрагиваются в данной статье.

2. Процессы газообразования

Существенная часть фракций ТБО повсеместно представлена различными органическими материалами. Основными группами среди них являются пищевые остатки и бумага. Их соотношение меняется в зависимости от уровня развития страны и ее географического положения и культурных особенностей. Однако в целом доля органических фракций ТБО колеблется по миру не столь значительно, от 56% в развитых странах до 62% - в развивающихся. Если учесть фракции представленные древесными отходами, то эти величины возрастут соответственно до 61% и 69%.

В условиях захоронений, куда поступает практически 80 % общего потока отходов, быстро формируются анаэробные условия, в которых протекает биоконверсия органического вещества (ОВ) с участием метаногенного сообщества микроорганизмов. В результате этого процесса образуется биогаз или, так называемый, свалочный газ (СГ), макрокомпонентами которого являются метан (СН₄ ) и диоксид углерода (СО₂ ).

Можно утверждать, что в среднем газогенерация заканчивается в свалочном теле в течение 10-50 лет, при этом удельный выход газа составляет 120-200 куб. м на тонну ТБО. Стехиометрия процесса газообразования может быть описана следующим упрощенным уравнением реакции:

n C₆ H₁₀ O₅ + n H₂ O -------> 3n CH₄ + 3n CO₂ (1)

Существенное варьирование газопродуктивности и скорости процесса определяется условиями среды, сложившимися в конкретном свалочном теле. К числу параметров контролирующих биоконверсию относятся влажность, температура, рН, состав органических фракций. Их комплексное влияние отражается в следующем уравнении кинетики реакции газообразования первого порядка (6):

Q=M*q*e^-kt (2),

где

Q - количество биогаза (куб. м), генерированное за время t (годы);

M - масса отходов (т);

q - удельный газовый потенциал (куб. м/т);

k - константа скорости реакции газообразования (1/год).

На практике, для прогноза газообразования применяют различные модификации формулы 2. Их основное различие сводится к количеству фракций органического вещества (ОВ) ТБО, включаемых в рассмотрение. Как правило, в составе ОВ выделяют быстро-, средне- и медленно разлагаемые материалы. Они существенно различаются по своим физико- химическим свойствам и сроком биологического распада. Так, например, разложение "быстрых" фракций завершается в течение 2-4 лет, в то время как биоконверсия "медленных" - протекает в течение десятилетий. В зависимости от количества фракций, включаемых в формулу 2, прогнозные модели принимают вид одно-, двух- и трехфазных.

Так, долголетние исследования позволили фирме "Геополис" установить, что обобщенная двухфазная модель, использующая константы скоростей реакций оцененные на основании полевых наблюдений, является адекватным средством прогноза образования СГ для условий России и Италии. Кривая реализации удельного газового потенциала ТБО, отражающая данную модель позволяет сделать вывод о том, что наиболее интенсивно процесс протекает в первые 5 лет, за которые выделяется около 50% полного запаса СГ.

3. Состав и свойства свалочного газа

Макрокомпонентами СГ являются метан (СН₄ ) и диоксид углерода (СО₂ ) их соотношение может меняться от 40-70% до 30-60% соответственно. В существенно меньших концентрациях, на уровне первых процентов присутствуют как правило - азот (N₂ ), кислород (О₂ ), водород (Н₂ ). В качестве микропримесей в состав СГ могут входят десятки различных органических соединений.

Состав биогаза обуславливает ряд его специфических свойств. Прежде всего СГ горюч, его средняя калорийность составляет примерно 5500 Ккал на м³ . В определенных концентрациях он токсичен. Конкретные показатели токсичности определяются наличием ряда микропримесей, таких, например как сероводород (Н₂ S). Обычно СГ обладает резким неприятным запахом. Также СГ, относится к числу так называемых парниковых газов, что придает ему глобальную значимость и делает его объектом пристального внимания мирового сообщества.

4. Масштабы газообразования

Глобальная эмиссия СГ является важным параметром для расчета прогнозных моделей изменения климата Земли в целом. Также на оценках потоков свалочного метана строятся национальные стратегии природоохранной деятельности в некоторых развитых странах. Так, например, в США вступил в силу закон о необходимости оборудования всех без исключения полигонов страны системами добычи и обезвреживания биогаза, после того как американскими исследователями было показано, что свалки являются основным антропогенным источником метана в США.

Первые глобальные оценки потока свалочного метана начали проводиться в прошлом десятилетии. Так, в одной из первых наиболее авторитетных работ 1987 года было показано, что глобальная эмиссия свалочного СН₄ составляет 30-70 млн. т в год, или 6-18% от его общепланетарного потока. При этом отмечалось, что данная величина превышает массу метана выделяемого угольными шахтами. На основании роста объемов образования ТБО в развивающихся странах делался прогноз о том, что в следующем столетии свалки будут основным глобальным источником метана.

В середине девяностых годов оценка глобальной эмиссии свалочного метана проводилась экспертной группой Межправительственной комиссии по изменению климата (IPCC), была получена величина равная 40 млн. т/год. Практически она подтвердила правильность прежних оценок, и окончательно поставила свалочный метан в реестр основных источников парниковых газов планеты.

Интересно отметить, что существенный вклад в глобальную эмиссию производит Россия. По тем же оценкам IPCC свалки России ежегодно выбрасывают в атмосферу 1,1 млн. т, что составляет примерно 2.5% от планетарного потока.

5. Виды негативного влияния СГ

Свободное распространение СГ в окружающей среде вызывает ряд негативных эффектов как локального, так и глобального масштабов, обусловленных его специфическими свойствами.

При накоплении СГ могут формироваться взрыво- пожароопасные условия в зданиях и сооружениях, расположенных вблизи захоронений ТБО. Такие ситуации регулярно возникают в случае нелегального захоронения ТБО в зонах жилой застройки. Например, в Москве, десятки объектов были построены в последнее десятилетие в зонах распространения так называемых насыпных грунтов, которые в большинстве случаев были представлены массами газогенерирующих ТБО. Только разработка специальных защитных мероприятий позволила ввести указанные объекты в строй. Вместе с тем известны случаи взрывов зданий из-за накопления СГ в их техподпольях. Ряд серьезных инцидентов такого рода, сопровождавшихся человеческими жертвами, имел место, в частности, в США и Англии. Частые пожары на полигонах также в основном являются последствием стихийного, бесконтрольного распространения СГ.

Накопление СГ в замкнутых пространствах также опасно с токсикологической точки зрения. Известно довольно много случаев отравлений при техническом обслуживании заглубленных инженерных коммуникаций, которые сопровождались смертельными исходами. К сожалению, открытая статистика таких инцидентов отсутствует. Высока вероятность того, что причиной несчастий было накопление СГ, источником которого являлись старые насыпные грунты.

СГ также оказывает гибельное воздействие на растительный покров. Так, причиной подавления растительного покрова, которое регулярно наблюдается вокруг свалочных тел, является накопление СГ в поровом пространстве почвенного покрова, вызывающее асфиксию корневой системы.

Свободное распространение СГ приводит также к загрязнению атмосферы прилежащих территорий, токсичными и дурно пахнущими соединениями. И наконец как уже отмечалось СГ является парниковым газом, который усиливает эффект изменения климата Земли в целом.

Приведенный перечень негативных явлений, обусловленных СГ, убедительно свидетельствует о необходимости борьбы с его эмиссиями. В большинстве развитых стран существуют специальные законы, обязывающие владельцев полигонов предотвращать стихийное распространение СГ. Основным методом, обеспечивающим решение этой задачи, является технология экстракции и утилизации СГ.

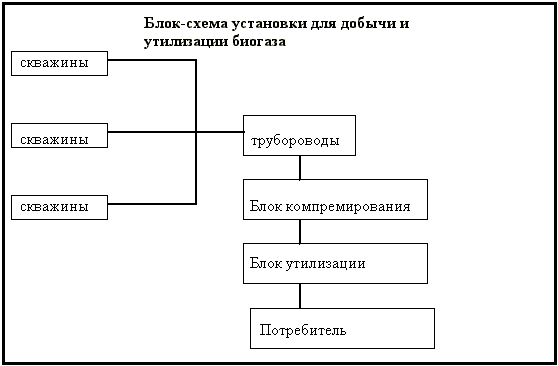

6. Технологическая схема экстракции и утилизации СГ.

Для экстракции СГ на полигонах обычно используется следующая принципиальная схема: сеть вертикальных газодренажных скважин соединяют линиями газопроводов, в которых компрессорная установка создает разрежение необходимое для транспортировки СГ до места использования. Установки по сбору и утилизации монтируются на специально подготовленной площадке за пределами свалочного тела. Принципиальная технологическая схема системы по сбору СГ приведена на рисунке.

Каждая скважина осуществляет дренаж конкретного блока ТБО, условно имеющего форму цилиндра. Устойчивость работы скважины может быть обеспечена, если ее дебит не превышает объема вновь образующегося СГ. Оценка газопродуктивности существующей толщи ТБО проводится в ходе предварительных полевых газо-геохимических исследований.

Сооружение газодренажной системы может осуществляться как целиком на всей территории полигона ТБО после окончания его эксплуатации, так и на отдельных участках полигона в соответствии с очередностью их загрузки. При этом надо учитывать, что для добычи СГ пригодны свалочные тела мощностью не менее 10 м. Желательно также, что бы территория полигона ТБО, на которой намечается строительство системы сбора СГ, была рекультивирована, т.е. перекрыта слоем грунта мощностью не менее 30 - 40 см.

Скважины

Для добычи СГ на полигонах ТБО применяются вертикальные скважины. Обычно они располагаются равномерно по территории свалочного тела с шагом 50 - 100 м между соседними скважинами. Их диаметр колеблется в интервале 200 - 600 мм, а глубина определяется мощностью свалочного тела и может составлять несколько десятков метров. Для проходки скважин используется как обычное буровое оборудование, так и специализированная техника, позволяющая сооружать скважины большого диаметра. При этом, выбор того или иного оборудования обычно обусловлен экономическими причинами.

При бурении скважин в толще отходов в российских условиях, наиболее целесообразным по нашему мнению, является использование шнекового бурения. Оно сравнительно недорого и легко доступно, т.к. широко используется в инженерно-геологических изысканиях. При использовании этого вида бурения максимально возможный диаметр скважин составляет 0.5 м. Однако их строительство в российских условиях встречает ряд трудностей, связанных с присутствием большого количества инородных включений (металлических и бетонных конструкций, остатков техники, механизмов и пр.) в свалочной толще, затрудняющих бурение и приводящих к частой поломке бурового инструмента. Наш опыт показывает, что относительно легко могут быть пробурены скважины диаметром 250 - 300 мм, в тоже время они вполне достаточны для добычи СГ.

Инженерное обустройство скважины включает несколько этапов. На первом - в скважину опускается перфорированная стальная или пластиковая труба, заглушенная снизу и снабженная фланцевым соединением в приустьевой части. Затем в межтрубное пространство засыпается пористый материал (например, гравий) с послойным уплотнением до глубины 3 - 4 м от устья скважины. На последнем этапе сооружается глиняный замок мощностью 3 - 4 м для предотвращения попадания в скважину атмосферного воздуха.

После завершения строительства скважины приступают к установке оголовка скважины, представляющего собой металлический цилиндр, снабженный газозапорной арматурой для регулировки дебита скважины и контроля состава СГ, а также патрубком для присоединения скважины к газопроводу.

На заключительной стадии на оголовок скважины устанавливается металлический или пластмассовый короб для предотвращения несакционированного доступа к скважине.

Газопроводы для транспортировки СГ

Температура СГ в толще отходов может достигать 40 -50?С , а содержание влаги - 5-7% об.. После экстракции СГ из свалочного тела и его поступления в транспортные газопроводы, происходит резкое снижение температуры, что приводит к образованию конденсата, который может выделяться в значительных количествах. Ориентировочно при добыче СГ в объеме 100 м³ /час, в сутки образуется около 1 м³ конденсата. Поэтому отвод конденсата с помощью специальных устройств является задачей первостепенной важности, т.к. его наличие в газопроводе может затруднить или сделать невозможной экстракцию СГ.

На первом этапе проектирования газопроводов проводится их гидравлический расчет с целью выбора оптимального диаметра труб на различных участках.

При выборе материалов для газопроводов обычно рассматривают два варианта: использование пластиковых или стальных труб. Их сравнительный анализ проводится по следующим критериям:

· механическая прочность;

· коррозионная стойкость;

· возможность использования в просадочных грунтах.

Основное преимущество стальных труб обусловлено механической прочностью и их повсеместным использованием при строительстве газопроводов в России. Пластиковые трубы характеризуются высокой коррозионной стойкостью и пластичностью. Учитывая высокую просадочную способность ТБО и высокую коррозионную активность СГ, для прокладки газопровода рекомендуется использовать пластиковые трубы из полиэтилена низкого давления (ПНД). Полиэтиленовые газопроводы обладают рядом преимуществ по сравнению с металлическими: они гораздо легче, обладают достаточной прочностью, эластичностью и коррозийной стойкостью, хорошо свариваются. Газопроводы не требуют электрохимической защиты. Производительность труда при строительстве полиэтиленовых газопроводов в 2,5 раза выше. При приемке в эксплуатацию полиэтиленовых газопроводов требуется исполнительная документация согласно СНиП 2.04.08-87 и СНиП 3.05.02-88.

При отсутствии полиэтиленовых могут быть применены стальные трубы. В связи с повышенной агрессивностью среды свалочной толщи, при их использовании газопровод должен быть изолирован защитными покрытиями усиленного типа в соответствии с действующими техническими нормативами: битумно-полимерными, битумно-минеральными, полимерными (по ГОСТ 15836-79)

Газопровод прокладывается в траншеях, пройденных на глубине предотвращающей промерзание труб в зимнее время. При прокладке линий газопровода с целью предотвращения скопления конденсата необходимо соблюдать определенные уклоны, а также устанавливать конденсатоотводчики, обеспечивающие удаление влаги из системы.

Конденсатоотводчик представляет собой стальной сварной резервуар для стока конденсата с системой гидрозатвора, обеспечивающие минимальные трудозатраты по поддержанию их в рабочем состоянии.

Для регулирования работы газопровода используется запорная арматура из материалов коррозионностойких к биогазу - краны, задвижки и заслонки. Запорная арматура должна обеспечить надежность, оперативность и безопасность при управлении работой газопровода с минимальными гидравлическими потерями.

По системе трубопроводов СГ поступает на пункт сбора СГ.

Пункт сбора СГ

Газосборный пункт предназначен для принудительного извлечения СГ из свалочной толщи. Для этого с помощью специального электровентилятора в системе газопроводов создается небольшое разряжение (около 100 мбар).

Утилизация СГ

В мировой практике известны следующие способы утилизации СГ:

· факельное сжигание, обеспечивающее устранение неприятных запахов и снижение пожароопасности на территории полигона ТБО, при этом энергетический потенциал СГ не используется в хозяйственных целях;

· прямое сжигание СГ для производства тепловой энергии;

· использование СГ в качестве топлива для газовых двигателей с целью получения электроэнергии и тепла;

· использование СГ в качестве топлива для газовых турбин с целью получения электрической и тепловой энергии;

· доведение содержания метана в СГ (обогащение) до 94 -95% с последующим его использованием в газовых сетях общего назначения.

Целесообразность применения того или иного способа утилизации СГ зависит от конкретных условий хозяйственной деятельности на полигоне ТБО и определяется наличием платежеспособного потребителя энергоносителей, полученных на основе использования СГ. В большинстве развитых стран этот процесс стимулируется государством с помощью специальных законов. Так, во многих странах ЕЭС и США существуют законы, обязывающие потребителей покупать альтернативную энергию. Мало того, нормативно определена стоимость такого вида энергии, которая как правило в 2 - 2.5 раза выше стоимости энергии произведенной на основе традиционных энергоносителей (природный газ, нефтепродукты и пр.)

В России подобная нормативно-правовая база отсутствует. Следствием этого являются большие трудности, связанные со сбытом энергии полученной из СГ. Такое положение сдерживает широкое распространение технологии в России. В сложившихся условиях использование СГ для удовлетворения нужд полигона ТБО или локального потребителя является наиболее реалистичным.

7. Масштабы мировой экстракции СГ.

В заметных объемах биогаз добывается и утилизируется в ряде развитых западных стран. К их числу относятся США, Германия, Великобритания, Нидерланды, Франция, Италия, Дания. Объемы годовой газодобычи представлены в таблице 1

из которой следует, что глобальная утилизация СГ составляет примерно 1,2 млрд. куб. м в год, что эквивалентно 429 тыс. тонн метана или 1% его глобальной эмиссии. Таким образом, объем извлекаемого газа ничтожен по сравнению с объемом его образования. Это открывает широкие возможности для развития биогаза как отрасли в целом.

Таблица 1.

8. Перспективы добычи и утилизации СГ в России.

Для оценки перспектив тиражирования технологии в России проводили специальные технико-экономические расчеты возможных типовых объектов по добыче и утилизации СГ. В качестве исходных данных использовали результаты пилотных проектов, выполненных фирмой "Геополис" в Московском регионе. Один из проектов, проводившийся на территории города Серпухова подробно описан в предыдущем разделе статьи. Срок жизни типового объекта принимали равным 10 годам.

Важно подчеркнуть, что при расчете доходов от добычи газа и производства электроэнергии использовались цены ниже существующих сегодня на рынке энергоресурсов, а именно: 180 руб. за 1м3 СГ и 250 руб. за 1 кВт/ч электроэнергии. Эти цифры были получены на основании опроса потенциальных потребителей энергии из СГ.

Рассматривали два варианта технологических схем утилизации газа. Первая включала - производство электроэнергии, вторая - подачу сырого СГ потребителю. Полученные результаты расчетов (Табл.2,3) позволяют констатировать, что:

· объекты по производству электроэнергии требуют больших инвестиций и являются более прибыльными по абсолютным показателям;

· с ростом массы свалочного тела фактически пропорционально растут все технико-экономические показатели объектов;

· все рассмотренные варианты экономически эффективны.

Однако необходимо отметить, что выполненные расчеты имеют ряд существенных ограничений. Они не учитывают налогообложения и процесса инфляции. Вероятно их ввод в расчетные алгоритмы существенно понизит величины ожидаемых прибылей.

Таблица 2. Технико-экономические показатели типовых объектов по производству электроэнергии из СГ.

* - прибыль рассчитана без учета налогов и коэффициента дисконтирования

Тем не менее, принимая во внимание, что оценки выполнены для условий жесткой конкуренции, когда энергия из СГ продается по более низким ценам, чем традиционная, можно сделать вывод о целесообразности тиражирования технологии в России. Безусловно этот процесс должен стимулироваться созданием наиболее благоприятных финансово-правовых условий, так как он выражается не только и столько в экономических, сколько в экологических эффектах, которые не нашли числового выражения в данной статье.

Таблица 3. Технико-экономические показатели типовых объектов по добыче СГ.

* - прибыль рассчитана без учета налогов и коэффициента дисконтирования

Для оценки потенциала российской отрасли индустрии по добыче и утилизации СГ проводили предварительную классификацию существующих российских свалок (Табл. 4). На ее основании можно сделать вывод о наличии по крайней мере нескольких сотен объектов, пригодных для осуществления экономически жизнеспособных СГ проектов. Таким образом, имеющийся потенциал огромен.

Таблица 4. Классификация свалок РФ.

9. Пилотный проект по экстракции и утилизации СГ на полигонах Московской области (МО)

Проект "Санитарное захоронение с рекуперацией энергии на территории Московской области" был начат в январе 1994 года и продолжался в течение двух с половиной лет.

Одной из целей проекта являлась демонстрация в России возможностей биогазовой технологии - одного из элементов санитарного захоронения отходов на полигонах ТБО широко используемого в мировой практике.

Биогаз - это конечный продукт микробиологического разложения определенных фракций отходов, захороненных на полигоне. К ним относятся: растительные и животные остатки, бумага и древесина. Скорости, с которой эти материалы подвергаются биоинверсии существенно различны и зависят не только от вида отходов, но и от физико-химических условий в свалочном теле (влажности, температуры, pH и т.д.)

Биогаз горюч, он состоит на 50 - 60% из метана и на 40 - 50% из двуокиси углерода, его теплотворная способность примерно в два раза ниже, чем у природного газа и составляет около 4500 - 5000 Ккал/м3.

Количество биогаза, которое можно собрать и утилизировать на полигоне ТБО прямо пропорционально массе свалочного тела.

В качестве объектов для демонстрации возможностей биогазовой технологии были выбраны два типичных полигона Московской области (МО): полигон "Дашковка" в Серпуховском районе МО и полигон "Каргашино" в Мытищинском районе МО.

На них был проведен комплекс подготовительных работ включавший:

· полевые газогеохимические исследования с целью определения продуктивности свалочной толщи;

· разведочное бурение с целью определения мощности свалочного тела и его параметризации;

· топографическая съемка масштаба 1:500.

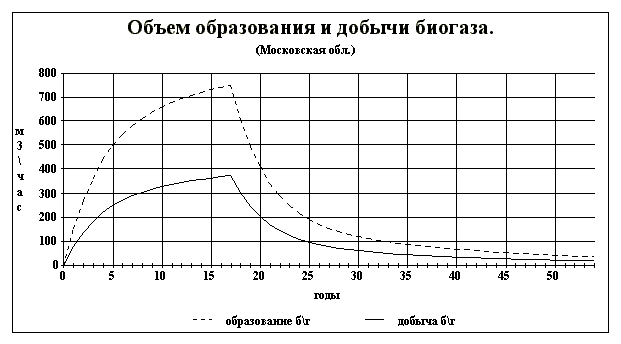

В результате были оценены биогазовые потенциалы исследованных объектов, определены скорости образования биогаза, а также и возможные объемы газодобычи. На основании полученных данных последний параметр был рассчитан для типичного полигона МО (площадь 5 - 7 га; средняя мощность отходов 10 - 12 м). Как следует из рисунка, обычно на полигоне МО в период эксплуатации образуется до 600 - 800 м3 биогаза в час, при этом порядка 50% этого объема может быть использовано в качестве альтернативного источника энергии.

На пилотных полигонах ТБО МО был выбран вариант утилизации биогаза в форме производства электроэнергии. Для этого на их территориях были построены системы газодобычи, включающие скважины и газопроводы и компрессорные станции, обеспечивающие подачу газа к мотор-генераторам, находящимся в непосредственной близости от полигонов ТБО. В проекте было использовано компрессорное оборудование и установки по производству электроэнергии, поставленные голландской фирмой Гронтмай в рамках технической помощи Администрации МО.

В 1995 г. началась эксплуатация первой биогазовой установки, позволившая собрать детальную информацию о площади сбора биогаза единичной скважиной, об эффективности перекрытия ТБО грунтовым экраном, о режимах добычи биогаза в различных погодных условиях.

В настоящее время обе установки (Серпухов, Мытищи) функционируют в опытно-промышленном режиме, вырабатывая по 80 кВт/ч электроэнергии каждая. Их опыт эксплуатации показал, что в российских условиях из 1 м³ биогаза может быть произведено 1.3 - 1.5 кВт электроэнергии. Это означает, что при полном использовании запасов биогаза на полигонах, может быть произведено от 260 до 300 кВт электроэнергии в час, что соответствует производству около 2500 МВт электроэнергии в год.

При существующих в настоящее время ценах на электроэнергию потенциальный доход от эксплуатации одной биогазовой установки на типичном полигоне МО может составить около 1,2 млрд. руб. Однако, современная финансовая ситуация и практика монопольного распределения электроэнергии заставляют сомневаться в возможности отыскания платежеспособного потребителя на указанные объемы электричества. Поэтому в сложившихся условиях целесообразно использовать произведенную электроэнергию частично для собственных нужд предприятия эксплуатирующего полигон ТБО, а частично для производства энергоемкой продукции хозспособом (например, производства рассады цветов или овощей в теплицах), что дает возможность снизить ее себестоимость и сделать конкурентоспособной в условиях рынка.

Полученный в ходе выполнения данного Проекта опыт может быть использован при дальнейшем внедрении и тиражировании данной технологии на существующих и будущих полигонах в России.

Авторы Гурвич В.И., Лифшиц А.Б.
