Реферат: Как устроены МСЗ

Сколько стоит дом построить. Для так называемых установок массового сжигания (производительностью от 100 до 3000 тонн в сутки) капитальные затраты в США колеблются от 80 до 100 тыс. долларов на тонну сжигаемых отходов. В эту цену не входит цена устройств подготовки отходов. Эксплуатационные расходы составляют около 20 долларов за тонну ТБО. Время, необходимое на проектирование и постройку МСЗ в США, в среднем занимает 5-8 лет. [О.М. Черп, В.Н. Виниченко "Проблема твердых бытовых отходов: комплексный подход".Эколайн, Москва, 1996. ]. Используйте эти цифры при рассмотрении проектов строительства МСЗ в вашем городе, они гораздо реальнее отражают стоимость строительства, чем встречающиеся иногда выкладки проектантов.

Устройство сжигателей

На рис. 1 показано устройство современного (но не самого нового) завод по сжиганию мусора.

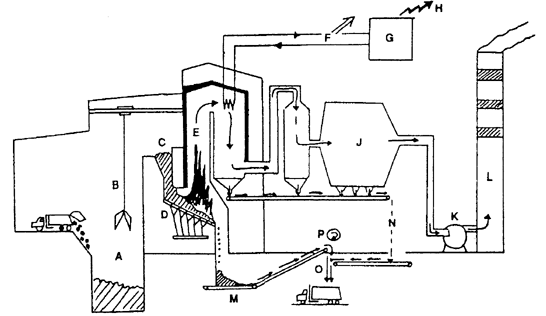

Рис.1. Типичная схема современного мусоросжигательного завода с рекуперацией энергии и очисткой отходящих газов.

Загрузка. Первое на что надо обратить внимание, это загрузка сжигателя. На рисунке виден самосвал, который сбрасывает несортированный мусор в мусороприемник. О сортировке мусора немного позже. Но бункер для приема мусора не просто яма, а сложное инженерное сооружение.

10 ноября 1988 года в городе Пятигорске по требованию СЭС был закрыт МСЗ после того, как четверо рабочих потеряли сознание во время рабочей смены из-за газа, выделяемыми отходами, сваленными на заводе. (Из брошюры О.Черпа ). Это наглядная иллюстрация различий между заводами "первого поколения" и современными МСЗ, отвечающим нормам ЕС.

Сжигатель. Далее мусор направляется в печь сжигания.

Их конструкция может быть самой разной, но потом, обязательно, горячие газы идут в теплообменник для получения пара и электроэнергии. Именно на этой стадии, стадии охлаждения газов, начинают образовываться диоксины.

Очистка газов. Далее идут очистные сооружения. Это самая тонкая и самая дорогая часть. Стоимость очистных сооружений не менее 50% от общей стоимости МСЗ. Вот на этом и пытаются экономить. Обычно заказчиков не сильно балуют: ставят водной скрубер и электростатический фильтр, да еще пылевые текстильные фильтры. Если вам придеся оценивать проект сжигателя обязательно обратите внимание на последовательность падения температуры после печи.

Горячие электростатические фильтры. Хотя образование диоксинов неминуемо при понижении температуры, но есть еще одна опасная точка. Исследования показали, что горячие электростатические фильтры, которые так распространены во всех воздухоочистeах, сами генерируют диоксины. Так при обследовании МСЗ во Флориде на одном сжигателе были получены следущие результаты:

Следует также заметить, что и самые лучшие угольные фильтры не позволяют удержать выбросы диоксинов в рамках Европейских норм.

Разработаны каталитические дожигатели диоксинов, совмещенные с дожигателями для окислов азота, повидимому это на настоящее время наилучший вариант очистки газов от диоксинов.

Основные устройства для очистки газов, принятые на современных МСЗ (МСЗ в городе Алкмаар, Нидерланды), показаны на Рис. 2.

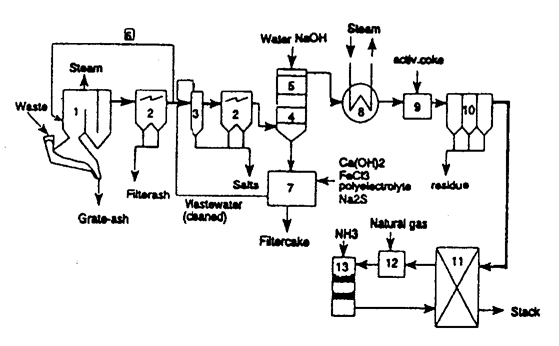

Рис.2. Схема очистных сооружений на современном МСЗ в Алмааре (Нидерланды).

Из статьи: Jan G.P. Born. Organochlorine Comp.(Dioxin'96) 1996, v. 27, p.46-49 .
Условные обозначения:
1. Топка и бойлер.
2. Электростатические фильтры.
3. Распылитель (выпаривание загрязненной воды).
4. Охлаждение и кислая промывка газов (скруббер) 1 стадия.
5. Щелочная промывка газов (скруббер) 2 стадия.
6. Рециркуляция отходящих газов.
7. Нейтрализация, флоккуляция, осаждение.
8. Теплоообменник.
9. Реактор с инжекцией активного угля (кокса).
10. Пылевые фильтры.
11. Регенеративный теплообменник.
12. Разогрев газов.
13. Реактор каталитического дожига окислов азота (существует модификация для одновременного дожига диоксинов).
