Реферат: Патентные исследования
Российский Государственный Институт Интеллектуальной Собственности (РГИИС)
Кафедра Патентно-информационных исследований и экспертизы
Контрольная работа
по курсу
«Патентные исследования»
для слушателей профессиональной переподготовки
заочной формы обучения
Вариант 9
Контрольные задания для слушателей заочной формы обучения
Задание 1.
Охарактеризуйте основные этапы экспертизы объектов техники на патентную чистоту.
Патентная чистота – это юридическое свойство объекта, заключающееся в том, что он не нарушает действующих в данной стране исключительных прав интеллектуальной (в том числе промышленной) собственности, принадлежащих третьим лицам и может быть свободно реализован в этой стране.
Как правило, экспертиза объектов на патентную частоту по характеру и содержанию выполняемых работ включает следующие стадии:
1. Формирование программы предстоящей проверки на основании полного учета всех конкретных особенностей и задач. Она включает оценку проверяемого объекта и условий его проверки на патентную чистоту, выбор оптимальной методики проверки, которая в максимальной степени удовлетворяла бы этим условиям, а также подготовку всех необходимых исходных данных и материалов для проведения проверки.
2. Проведение поиска патентов и других охранных документов, которые могут иметь отношение к проверяемому объекту их изучении и анализе, а также в рассмотрении и оценке всех других обстоятельств, на основании которых можно будет сделать вывод о патентной чистоте объекта возможностях его реализации.
3. Исследование правомерности выдачи патента, готовятся обоснованные выводы и рекомендации по результатам экспертизы, производится документальное оформление результатов экспертизы, как правило, работы с патентными фондами уже не требуется.
Первая стадия экспертизы включает восемь основных этапов:
Этап 1. Оценка условий и выбор оптимальной методики экспертизы данного объекта, определение стран проверки.
Выбранная методика исследования объекта на патентную чистоту должна обеспечить необходимую и достаточную для данных условий достоверность результатов при минимальных затратах времени и средств. Прежде всего, необходимо уточнить цель исследования:
- обеспечение патентной чистоты вновь создаваемого объекта или
- проверка патентной чистоты уже созданного и выпускаемого объекта.
Выбирая методику необходимо определить и обосновать:
- объемы и стоимость поставок продукции на рынок, возможные претензии;
- необходимость проведения экспертизы;
- страны и виды ИС, в отношении которых будет проведена экспертиза;
- какие этапы экспертизы и в каком объеме предстоит выполнить;
- примерное количество составных элементов объекта, которые нужно проверить;
- какие патентные фонды, БД и вспомогательные материалы потребуются для проведения экспертизы, виды поиска;
- кого, помимо разработчиков данного объекта, следует привлечь проверке;
- где территориально будет проводиться вторая стадия экспертизы.
- ориентировочные сроки проведения работ по стадиям и этапам.
Рекомендации по выполнению этапов экспертизы на патентную чистоту для различных видов работ представлены в таблице 1
Таблица 1
| № п.п |
Наименование объектов или видов работ |
Этапы первой стадии экспертизы |
Этапы второй стадии экспертизы |
Этапы третьей стадии экспертизы |
Примечание |
| 12345678 |
12345 |
123 |
|||
| 1 |
НИР |
ппп-пппп |
пнннн |
нпп |
|
| 2 |
Конструкторские работы |
пппппппп |
пнннн |
нпп |
|
| 3 |
Технологические работы |
ппп-пппп |
пнннн |
нпп |
|
| 4 |
Объекты, реализуемые в РФ |
пппппппп |
пнннн |
нпп |
|
| 5 |
Объекты комплектных поставок за рубеж |
ппп-пппп |
пнннн |
нпп |
|
| 6 |
Объекты капитального строительства на территории РФ |
ппп-пппп |
пнннн |
нпп |
|
| 7 |
Объекты промышленного экспорта |
пппппппп |
пнннн |
нпп |
Для единичных поставок этап 4 можно исключить, а этап 5 и 6 выполнить в сокращенном объеме |
| 8 |
Объекты биотехнологии |
пп-пппп |
пнннн |
нпп |
|
| 9 |
Выставочные экспонаты |
пппппппп |
пнннн |
нпп |
Для веществ и способов этап 4 можно исключить |
| 10 |
Продажа лицензий, передача технической документации |
пппппппп |
пнннн |
нпп |
Для способов и веществ этап 4 можно исключить |
| 11 |
Проекты стандартов |
пппппппп |
пнннн |
нпп |
То же, что и в №10 |
Условные обозначения: п – выполняется в полном объеме, н – выполняется, если на этапе 9 (1 этап второй стадии) установлено наличие мешающих патентов, (-) – не выполняется
Этап 2. Изучение особенностей патентного законодательства стран, в отношении которых проводится проверка объекта на патентную чистоту.
Здесь необходимо:
1) Установить дату вступления в силу действующего на дату проверки патентного закона данной страны. В случае, если изменение закона произошло в пределах срока действия патента, то нужно во внимание принимать предшествующий закон.
2) Установить виды интеллектуальной собственности, охраняемые в данной стране.
3) Определить охраноспособные объекты, т.е. объекты, на которые могут быть выданы охранные документы в данной стране, и объекты, на которые охранные документы выданы быть не могут.
4) Рассмотреть требования к новизне различных видов ИС и к источникам ее порочащим (мировая новизна, относительная мировая новизна, локальная новизна)
5) Учесть специальные виды патентов и свидетельств, выдаваемые в ряде стран: дополнительные, зависимые, ввозные, предварительные патенты и свидетельства о полезности и т.п.
6) При установлении срока действия патента следует определить:
- дату, с которой исчисляется срок действия;
- возможность продления срока действия;
- порядок уплаты патентной пошлины, аннулирования и восстановления патента;
- наличие права преждепользования и послепользования;
- сроки уплаты патентной пошлины для специальных видов патентов;
7) изучить процедуру рассмотрения заявок (явочная, проверочная (исследовательская), отсроченная экспертиза).
8)следует учесть, что в некоторых странах действие патента на способ производства продукта распространяется и на сам продукт.
9) участие страны в международных союзах, конвенциях и соглашениях (ЕПК, ЕАПК, АОИС, и др.).
10) ознакомиться с судебной практикой соответствующих стран, касающейся
- рассмотрения дел о нарушениях прав;
- рассмотрения дел об аннулировании патентов и о признании их недействительными.
Этап 3. Выбор технических решений и других элементов, подлежащих экспертизе.
Выбор технических решений, подлежащих проверке, зависит от объекта исследования и определяется:
- категорией проверяемого объекта техники, т.е. тем, относится ли он к продукту или способу;
- характером и особенностями самого объекта (представляет ли он собой новую разработку или уже выпускаемое изделие);
- стадиями разработки конструкторской документации;
- сложностью объекта, количеством его составных частей и элементов;
- объемом выпуска, возможной реализации и экспорта объекта;
- степенью и сроками известности объекта, его узлов.
Этап 4. Выбор комплектующих (готовых изделий и полуфабрикатов), сведения, о патентной чистоте которых должны быть учтены. Под комплектующими изделиями понимаются изделия предприятия-поставщика, применяемые как составная часть изделия, выпускаемого предприятием-изготовителем. Не проверяются комплектующие изделия, обладающие давней известностью. При отборе комплектующих изделий необходимо оценить: их количество, стоимость, срок службы, периодичность замены, а также принадлежность к одной или различным отраслям промышленности. Главной особенностью данного этапа является отбор комплектующих изделий или полуфабрикатов, которые могут оказать влияние на конечные выводы о патентной чистоте объекта в целом. Сведения о патентной чистоте комплектующих запрашивают у поставщиков.
Этап 5. Определение и подбор технической документации на данный объект для проведения экспертизы на патентную чистоту.
Цель данного этапа – подобрать документацию, в которой с исчерпывающей полнотой показаны или описаны все без исключения технические решения, которые были отобраны для проверки по патентным фондам. (рабочие чертежи, принципиальные схемы, регламент тех. Процесса…).
Этап 6. Определение классификационных рубрик для всех технических решений и других элементов, подлежащих проверке на патентную чистоту.
Цель этого этапа – установить исчерпывающий перечень рубрик международной (МПК, МКПО) и национальной (НКИ) систем классификации для патентной информации. При этом надо учитывать, что НКИ разделяется на отраслевой и функциональный принцип.
Этап 7. Выбор патентной документации для проведения проверки.
Цель этапа – определить для каждой из стран тот вид патентной информации, который обеспечивает возможность ознакомления со всеми без исключения в данной стране охранными документами (патентами, свидетельствами) исключительного права, относящимися к проверяемому объекту.
Сначала просматриваются выходные данные при поиске патентов, затем выбираются по рефератам более подходящие патенты выбранные из выходных данных. Обязательный минимум первичных сведений – это наименование изобретения, патентообладателя и автора, классификационный индекс, номер заявки и дата ее подачи, номер патента и заявки, номер первой заявки, страна публикации. Дата выдачи патента необходима для стран, где срок действия исчисляется с этой даты.
Этап 8. Формирование программы проведения экспертизы.
Цель этапа – составление программы (регламента), по которой будут проводиться исследования патентной чистоты объекта. Программа составляется как правило из следующих видов работ:
- подготовка продукции к серийному производству;
- подготовка продукции к экспорту;
- подготовка продукции или технологии к продаже ее по лицензии;
- подготовка экспонатов для любых выставок или ярмарок;
- дополнительные проверки продукции и технологии на патентную чистоту, связанные с продажей лицензий или длительным периодом времени после начала проведения начальной проверки (1.5-2 и более лет);
- любые работы, если в ходе выполнения патентные исследования не проводились вообще.
Вместо программы может быть разработан регламент согласно ГОСТ Р. 15011-96.
Вторая стадия экспертизы включает пять основных этапов:
Этап 1. Поиск патентов и других охранных документов, которые могут иметь отношение к проверяемому объекту.
Этап 2. Систематизация, предварительная оценка и отбор обнаруженных патентов, проверка их действительности.
Этап 3. Детальный анализ отобранных патентов.
Этап 4. Поиск патентов-аналогов и их анализ.
Этап 5. Проверка правомерности выдачи «мешающих» патентов.
Из этой стадии обязательным является этап 1. Он может быть проведен в виде предметного, фирменного или смешанного поиска. А также поиск патентов-аналогов, поиск с целью установления правового статуса охранного документа, поиск с целью определения правомерности выдачи охранного документа, нумерационный поиск
Последняя стадия экспертизы на патентную чистоту включает три этапа:
Этап 1. Оценка возможного объема претензий владельца нарушенного патента.
Этап 2. Вывод и рекомендации.
Этап 3. Документальное оформление результатов экспертизы.
Задание 2.
Выберите по согласованию с руководством организации объект исследования (устройство, способ или вещество) и проведите самостоятельно следующие виды патентных исследований: установление требований к объекту исследований, анализ тенденций развития и прогнозирование рынка продукции, анализ условий конкуренции и отбор наиболее значимых для использования. Результаты исследований оформите в виде отчета о патентных исследованиях по ГОСТ Р 15.011-96.
В соответствии с ГОСТ Р.15.011-96 Отчет о патентных исследованиях должен содержать: титульный лист, список исполнителей, содержание, перечень сокращений, условных обозначений, символов, единиц, терминов, общие данные об объекте исследований.
- основную (аналитическую часть)
- заключение
- приложения
Общие данные об объекте исследований должны содержать: даты начал и окончания работы (год, месяц); краткое описание объекта, его назначение, область применения.
Основная часть в общем случае включает следующие разделы:
- технический уровень и тенденции развития объекта
- использование объектов интеллектуальной собственности и их правовая охрана
- исследование патентной чистоты объекта техники
- анализ деятельности хоз. субъекта и перспектив ее развития
В заключении в общем случае приводят:
- обобщенные выводы по результатам проведенных патентных исследований
- оценку состояния выполнения работы
- предложения по использованию результатов патентных исследований для совершенствования научно-технической, производственной продукции, услуг и развития деятельности предприятия.
В приложениях к отчету о патентных исследованиях включают:
- задание на проведение патентных исследований;
- регламент поиска
- отчет о поиске
- описания изобретений, аннотации и др. справочные материалы.
Отчет о патентных исследованиях утверждает ответственный руководитель работы, выдавший задание на проведение патентных исследований.
По согласованию с руководством организации объектом исследования выбрано устройство – «Камера дугогасительная». Согласно вышеизложенному будем проводить патентные исследования.
Утверждаю:
Генеральный директор
ООО «Технос»
Мурадов Э.Ш.
« » 2008 г.
Отчет о патентных исследованиях
тема: «Камера дугогасительная»
Исполнитель ________________ Половинкина Н.В. 03 апреля 2008
подпись дата
Руководитель подразделения
исполнителя работы __________ Шабанов О.С. __________
подпись дата
Екатеринбург
Перечень сокращений, условных обозначений, символов, терминов
МПК – Международная патентная классификация
ППП – патентно-правовые показатели
ТЭП – технико-экономические показатели
А – заявка на изобретение, опубликованная
А1 – авторское свидетельство СССР
С1 – патент на изобретение, заявка на который не публиковалась в течение проведения экспертизы (до 18 месяцев)
С2 – патент на изобретение, заявка на который была опубликована в течение проведения экспертизы (до 18 месяцев).
RU – Российская Федерация
US – Соединенные Штаты Америки
JP – Япония
CN – Китайская Народная Республика
DE – Федеративная Республика Германия
Содержание:
1. Общие данные об объекте исследований
2. Основная (аналитическая) часть
2.1 Рубрики МПК
2.2 Анализ тенденций развития и прогнозирование рынка продукции
2.3 Анализ условий конкуренции
2.4 Отбор наиболее значимых изобретений
3. Заключение
4. Приложения
4.1 Приложение 1. Задание на проведение патентных исследований
4.2 Приложение 2. Регламент поиска
4.3 Приложение 3. Отчет о поиске.
1. Общие данные об объекте исследования
Камера дугогасительная – один из наиболее ответственных узлов электрических выключателей постоянного и переменного тока. Камера дугогасительная – это устройство, используемое для гашения электрической дуги, которая возникает при размыкании контактов выключателей, при отключении этими выключателями токов короткого замыкания или перегрузок в линии электропередачи, а так же отключение в номинальных режимах работы. Основное требование к исследуемому объекту – надежное и эффективное гашение дуги в области камеры.
Область применения – электротехника, а именно линии постоянного и переменного тока на напряжение до 1000 Вольт и выше.
Электротехническое предприятие ООО «Технос» занимается изучением, проектированием и исследованием дугогасительных камер на протяжении уже десяти лет. Научные разработки в области дугогашения приводят к усовершенствованию и модернизации конструкций дугогасительных камер, как собственного производства, так и известных разработок-аналогов в этой области.
2. Основная (аналитическая) часть.
2.1 Рубрики МПК
При проведении патентных исследований в области создания новых дугогасительных камер и усовершенствования известных конструкций принимались во внимание опубликованные патентные документы по следующим рубрикам Международной патентной классификации (МПК):
Н 01 – Основные элементы электрического оборудования
Н 01В 3/12 – Кабели; проводники; изоляторы; выбор материалов для получения требуемых характеристик электрической проводимости, изоляции и диэлектрической постоянной. Электрические изоляторы и изолирующие тела, отличающиеся изоляционным материалом; выбор материалов в качестве изоляции или диэлектриков, ...керамику
H01H - Электрические переключатели (выключатели); реле; селекторные устройства; устройства для защиты от аварий (контактные кабели)
H 01 H 9/30 – 9/44
| .устройства для гашения или предотвращения образования дуги между токонесущими элементами |
|
| ..изолирующие тела, вводимые между контактами |
|
| ..неподвижные элементы для ограничения или разделения дуги, например перегородки |
|
| ...металлические элементы |
|
| ..вспомогательные контакты, на которые с главных контактов перебрасывается дуга (роговые искрогасители 9/46 ) |
|
| ..запараллеленные главные контакты для разделения тока, проходящего через дуги, или для создания падения напряжения вдоль дуги |
|
| ..полные сопротивления, подключенные к контактам |
|
| ..с использованием магнита, выдувающего дугу |
Н 01Н 31/00 Высоковольтные воздушные выключатели нагрузки без устройств для гашения или предотвращения образования дуги (в сочетании с высоковольтными или сильноточными выключателями с устройствами для гашения или предотвращения образования дуги
H 01 H 33/00-33/825
H 01 H 73/18 – Защитные максимальные автоматические выключатели, в которых при избыточном токе контакты размыкаются в результате автоматического выделения механической энергии, аккумулированной при предварительном срабатывании устройства повторного включения с ручным приводом
H 01J 33/02
H01J - Электрические газоразрядные и вакуумные электронные приборы и газоразрядные осветительные лампы (искровые разрядники
| Электронные и газоразрядные приборы, в которых электроны или ионы могут выходить из баллона (ускорители элементарных частиц H 05H) ; трубки Ленарда. |
|||||
| .элементы конструкции |
|||||
H 01F 29/14
H01F - Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства
| Регулировочные трансформаторы или переменные индуктивности, не отнесенные к группе |
||||
| .с регулируемым подмагничиванием (магнитные усилители H 03F) |
||||

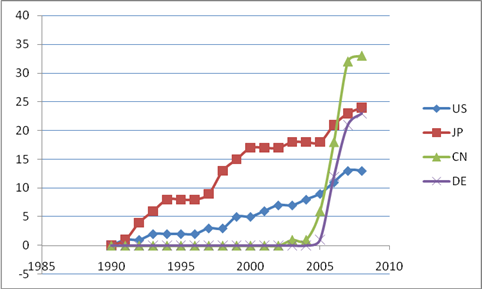

2.2 Анализ тенденций развития и прогнозирование рынка продукции.
Полученные статистические данные не претендуют на абсолютную точность, но бесспорно, отражают общие тенденции патентования изобретений в направлении дугогасительных камер. Анализируя интенсивность патентования в области дугогасительных камер, в Российской Федерации были получены данные представленные в таблице 1 и изображенные на рис. 1.
Таблица 1 Динамические ряды патентования изобретений
| Объект исследования |
Количество патентов, годы приоритета |
||||||||||||||||||
| 90 |
91 |
92 |
93 |
94 |
95 |
96 |
97 |
98 |
99 |
00 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
|
| Распределение патентов по годам |
1 |
2 |
1 |
5 |
2 |
4 |
1 |
1 |
6 |
2 |
1 |
1 |
4 |
2 |
3 |
5 |
2 |
0 |
0 |

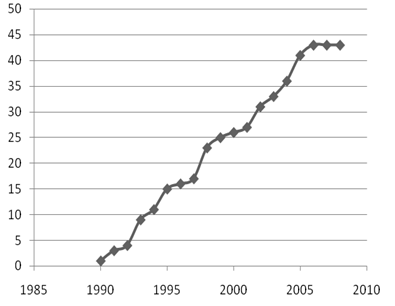

| Кумулятивный динамический ряд |
1 |
3 |
4 |
9 |
11 |
15 |
16 |
17 |
23 |
25 |
26 |
27 |
31 |
33 |
36 |
41 |
43 |
43 |
43 |
Рисунок 1 Кривая изобретательской активности на основе кумулятивного динамического ряда
(ось абсцисс – годы, ось ординат – количество патентов).
Представленная на рисунке 1 кривая апроксимируется прямой линией и отражает тенденции стабильного развития исследуемого объекта на ближайшие 5-7 лет. Следовательно в область разработки дугогасительных камер можно вкладывать средства с целью получения прибыли.
На международном рынке наиболее активными в области патентования дугогасительных камер являются следующие страны: US, JP, CN, GB. Активность патентования каждой из выбранных стран была определена по поиску патентов на сайте: http:espacenet. Поиск проводился по рубрикам МПК Н01Н9/30 и следующим названиям: аrc extinguish chamber – дугогасительная камера, arc chute – искрогасительная камера, arc suppressor – дугогаситель, arc-control device – дугогасительное устройство. Интенсивность патентования полученная при анализе найденной патентной информации представлена в таблице 2, а на рис. 2 построены кривые изобретательской активности по динамическим рядам.
Таблица 2 Динамические ряды патентования изобретений
| Страна |
Количество патентов, годы приоритета |
||||||||||||||||||
| 90 |
91 |
92 |
93 |
94 |
95 |
96 |
97 |
98 |
99 |
00 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
|
| US |
- |
1 |
- |
1 |
- |
- |
- |
1 |
- |
2 |
- |
1 |
1 |
- |
1 |
1 |
2 |
2 |
- |
| 0 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
5 |
5 |
6 |
7 |
7 |
8 |
9 |
11 |
13 |
13 |
|
| JP |
- |
1 |
3 |
2 |
2 |
- |
- |
1 |
4 |
2 |
2 |
- |
- |
1 |
- |
- |
3 |
2 |
1 |
| 0 |
1 |
4 |
6 |
8 |
8 |
8 |
9 |
13 |
15 |
17 |
17 |
17 |
18 |
18 |
18 |
21 |
23 |
24 |
|
| CN |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
- |
5 |
12 |
14 |
1 |
| 0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
6 |
18 |
32 |
33 |
|
| DE |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
11 |
9 |
2 |
| 0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
12 |
21 |
23 |
|
Рисунок 2 Кривая изобретательской активности на основе кумулятивного динамического ряда.
По построенным кривым видно, что Япония и США занимаются развитием в этой области активно и равномерно. Но в последние годы значительно вырос интерес к области дугогашения в странах: Китай и Германия.
Анализ Российских описаний изобретений позволил выявить четыре основных направления совершенствования данной продукции:
1) повышение надежности при гашении дуги электрического тока;
2) увеличение коммутационной способности;
3) повышение технологичности (уменьшение трудоемкости при изготовлении;
4) уменьшение габаритов камеры.
Динамические ряды патентования по каждому направлению представлены в таблице 3.
Таблица 3 Динамика патентования по каждому ТЭП
| Направление совершенств. |
Количество патентов, годы приоритета |
||||||||||||||||||
| 90 |
91 |
92 |
93 |
94 |
95 |
96 |
97 |
98 |
99 |
00 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
|
| 1.Повышение надежности |
- |
- |
- |
4 |
- |
2 |
- |
1 |
4 |
- |
1 |
1 |
3 |
- |
1 |
4 |
- |
- |
- |
| 0 |
0 |
0 |
4 |
4 |
6 |
6 |
7 |
11 |
11 |
12 |
13 |
16 |
16 |
17 |
21 |
21 |
21 |
21 |
|
| 2.Увеличение комм. спос-ти |
- |
1 |
- |
- |
1 |
- |
- |
- |
1 |
- |
- |
- |
1 |
2 |
- |
- |
1 |
- |
- |
| 0 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
6 |
6 |
6 |
7 |
7 |
7 |
|
| 3.Повышение технологичн. |
- |
1 |
1 |
1 |
1 |
2 |
1 |
- |
1 |
1 |
- |
- |
1 |
- |
1 |
2 |
- |
- |
- |
| 0 |
1 |
2 |
3 |
4 |
6 |
7 |
7 |
8 |
9 |
9 |
9 |
10 |
10 |
11 |
13 |
13 |
13 |
13 |
|
| 4.Уменьшение габаритов |
- |
- |
- |
- |
- |
- |
- |
- |
3 |
- |
1 |
- |
1 |
- |
1 |
2 |
1 |
- |
- |
| 0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
8 |
9 |
9 |
9 |
|
| 5 Прочие |
1 |
1 |
- |
- |
- |
- |
- |
- |
1 |
- |
- |
- |
- |
- |
1 |
- |
1 |
- |
- |
| 1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
5 |
5 |
5 |
|
Из приведенных графиков следует, что наиболее перспективным является направление, связанное с повышением надежности работы дугогасительной камеры. Направлениям, связанным с повышением технологичности, уменьшением габаритов и увеличением коммутационной способности в настоящее время уделяется меньше внимания.
2.3. Анализ условий конкуренции
Конкурентоспособность товара – это совокупность характеристик продукта и сопутствующих его продаже и потреблению услуг, отличающих его от продуктов-аналогов по степени удовлетворения потребностей потребителя, по уровню затрат на его приобретение и эксплуатацию. Это способность товара соответствовать ожиданиям потребителей, способность товара быть проданным.
Учет факторов условий конкуренции предполагает выявление фирм-конкурентов на рынке данной страны. Для этого были изучены патентовладельцы охранных документов по динамике патентования. Кроме того были изучены основные направления научных исследований конкурирующих фирм.
Таблица 4 Распределение патентов по фирмам
| Патентообладатель |
Количество патентов |
| ОАО «НИИВА» |
12 |
| ФГУП «РФЯЦ-ВНИИЭФ» |
4 |
| ФГУП «Производственное объединение «Север» |
4 |
| ОАО «ВЭлНИИ» |
3 |
| ТОО «Канпак» |
3 |
| Малаховский С.И. (UA), Чалый А.М. (UA) |
2 |
| ОАО «Силовые машины» |
1 |
| НПО «Электротехнический комплекс» |
1 |
| АООТ «Электросила» |
1 |
| АОЗТ Медногорский электротехнический завод «Уралэлектро» |
1 |
| ОАО «ВНИИР» |
1 |
| ВНИПКиТИР (институт релестроения) |
1 |
| УрГУПС |
1 |
| Курский государственный технический университет |
1 |
| Восточно-Сибирский технологический институт |
1 |
| Филиал института атомной энергии им. Курчатова |
1 |
| Индивидуальный ЧП «Бирюса» |
1 |
| Бочков В.Д. (RU) |
1 |
| Брянцев А.М. (RU) |
1 |
| Кравчик Б.Э (RU) |
1 |
| Филиппов Н.Н. (RU), Филиппов Н.И. (RU), Сабаев Г.Г(RU) |
1 |
Из представленной таблицы легко определить фирмы, занимающие ведущее положение на рынке соответствующей продукции. Одной из самых лидирующих фирм является ОАО «НИИВА», г. Санкт-Петербург.
Оптимальным результатом исследования является выбор такого сегмента рынка, который еще не занят конкурирующими фирмами. Это может быть достигнуто путем создания такого изделия, которое будет иметь потребительские качества, не достигнутые в изделиях фирм-конкурентов.
Более детальный анализ условий конкуренции на рынке данной продукции предполагается исследовать в дипломной работе. Результатом анализа является определение решений тех проблем потенциального партнера, над которыми он работает в последние годы. На основе проведенного анализа необходимо подготовить предложения по научно-техническому сотрудничеству с соответствующим партнером.
2.4. Отбор наиболее значимых изобретений
2.4.1. Для определения наиболее значимых изобретений из отобранной базы патентов определим коэффициенты весомости К i для каждого направления совершенствования изобретения (ТЭП). Определим коэффициенты весомости на основе динамики изобретательской активности полученной на рисунке 3. Для этого воспользуемся участками кривых, соответствующих последним 7 годам исследуемого периода времени (этот отрезок равен среднему периоду обновления продукции). Коэффициент весомости определим по формуле
К i = tgαi /∑tgαi
где tgαi – тангенс угла наклона касательной к кривой динамики изобретательской активности i-го ТЭП.
∑ tgαi – сумма тангенсов углов наклона касательных к кривым динамики изобретательской активности i-го ТЭП.
tg1 =40º=0,839; tg2 =20º=0,364; tg3 =29º=0,554; tg4 =17º=0,3.
∑ tgαi =2,057
Получили следующие данные представленные в таблице 5.
Таблица 5. Профиль требований к дугогасительной камере
| Наименование ТЭП |
Коэффициент весомости |
| Повышение надежности |
0,41 |
| Увеличение коммутационной способности |
0,18 |
| Повышение технологичности |
0,27 |
| Уменьшение габаритов |
0,14 |
| Сумма |
1 |
Кроме того коэффициенты весомости можно определить на основе экспертных оценок. Для этого были опрошены 5 специалистов в области проектирования дугогасительных камер. В таблице 5а представлены результаты опроса.
Таблица 5а. Ранжирование показателей на основе экспертных оценок
| ТЭП |
Эксперт 1 |
Эксперт 2 |
Эксперт 3 |
Эксперт 4 |
Эксперт 5 |
Сумма рангов |
Средний ранг |
| Повышение надежности |
1 |
1 |
1 |
1 |
1 |
5 |
1 |
| Увеличение коммутац. способности |
3 |
4 |
3 |
2 |
2 |
14 |
3 |
| Повышение технологичности |
2 |
2 |
2 |
3 |
4 |
13 |
2 |
| Уменьешение габаритов |
4 |
3 |
4 |
4 |
3 |
18 |
4 |
| Итого |
10 |
10 |
10 |
10 |
10 |
50 |
10 |
На основе рангов показателей определим коэффициенты весомости ТЭП. Результаты представлены в таблице 5б.
Таблица 5б. Обращение рангов ТЭП и расчет коэффициентов весомости.
| ТЭП |
Эксперт 1 |
Эксперт 2 |
Эксперт 3 |
Эксперт 4 |
Эксперт 5 |
Сумма обращенных рангов |
К |
| Повышение надежности |
4 |
4 |
4 |
4 |
4 |
20 |
0,4 |
| Увеличение коммутац. способности |
2 |
1 |
2 |
3 |
3 |
11 |
0,22 |
| Повышение технологичности |
3 |
3 |
3 |
2 |
1 |
12 |
0,24 |
| Уменьшение габаритов |
1 |
2 |
1 |
1 |
2 |
7 |
0,14 |
| Итого |
10 |
10 |
10 |
10 |
10 |
50 |
1 |
Сравнивая результаты двух расчетов видим, что расхождение в значениях показателей незначительны.
2.4.2. Выявим наиболее значимые изобретения, относящиеся к дугогасительной камере, из числа изобретений представленных в таблице В.6.1 относящиеся к RU (срок 7 лет). Результаты представим в виде таблицы6.
Таблица 6. Сравнение изобретений по их влиянию на технический уровень
| Номер охранного документа |
Дата приоритета |
Повышение надежности К=0,4 |
Увелич. коммутац. способности К=0,22 |
Повышение технологичности К=0,24 |
Уменьшение габаритов К=0,14 |
Сумма улучшаемых показателей |
| 2306629 |
08.02.2006 |
+ |
+ |
0,36 |
||
| 2299490 |
18.11.2004 |
+ |
+ |
0,38 |
||
| 2296385 |
03.05.2005 |
+ |
+ |
0,38 |
||
| 2290711 |
13.05.2005 |
+ |
0,4 |
|||
| 2289866 |
20.09.2004 |
+ |
+ |
0,62 |
||
| 2005114548 |
13.05.2005 |
+ |
0,4 |
|||
| 2233498 |
17.04.2002 |
+ |
0,4 |
|||
| 2224319 |
01.07.2002 |
+ |
+ |
0,36 |
||
| 2284604 |
22.08.2005 |
+ |
0,24 |
|||
| 2255391 |
11.12.2003 |
+ |
0,22 |
|||
| 2254635 |
04.11.2003 |
+ |
0,22 |
|||
| 2235381 |
09.09.2002 |
+ |
+ |
0,64 |
||
| 2207648 |
09.09.2002 |
+ |
0,4 |
|||
| 2168789 |
19.01.2000 |
+ |
0,4 |
Из представленных изобретений следует, что наибольшее влияние на улучшение ТЭП оказывают следующие изобретения: RU2289866, RU2235381.
При сравнении изобретений по патентно-правовым показателям ППП, таблица 7, (количество пунктов формулы, количество фигур на чертежах, количество цитируемых источников, количество индексов МПК, количество стран патентования) были выявлены следующие наиболее значимые патенты:
Таблица 7 Сравнение изобретений по их ППП
| Номер охранного документа |
Дата приоритета |
Кол-во пунктов |
Кол-во фигур на чертеже |
Количество цитируемых источников |
Количество индексов |
| 2306629 |
08.02.2006 |
1 |
2 |
4 |
2 |
| 2299490 |
18.11.2004 |
3 |
1 |
5 |
1 |
| 2296385 |
03.05.2005 |
1 |
2 |
4 |
1 |
| 2290711 |
13.05.2005 |
1 |
5 |
3 |
1 |
| 2289866 |
20.09.2004 |
5 |
6 |
3 |
1 |
| 2005114548 |
13.05.2005 |
2 |
0 |
3 |
1 |
| 2233498 |
17.04.2002 |
8 |
4 |
7 |
2 |
| 2224319 |
01.07.2002 |
1 |
1 |
4 |
1 |
| 2006127792 |
22.08.2005 |
2 |
1 |
||
| 2284604 |
22.08.2005 |
1 |
1 |
4 |
2 |
| 2255391 |
11.12.2003 |
3 |
1 |
6 |
1 |
| 2254635 |
04.11.2003 |
1 |
7 |
4 |
1 |
| 2235381 |
09.09.2002 |
3 |
7 |
5 |
1 |
| 2207648 |
09.09.2002 |
1 |
1 |
4 |
1 |
| 2168789 |
19.01.2000 |
1 |
1 |
6 |
1 |
Таким образом, при сравнении отобранных изобретений по ТЭП и ППП, было выявлено, что наиболее значимыми изобретениями в рассматриваемой области техники являются следующие изобретения: RU2289866, RU2235381.
Проведем сопоставительный анализ по отобранным изобретениям и определим наиболее предпочтительное. В таблице 8 представлен сопоставительный анализ.
Таблица 8. Сопоставительный анализ отобранных изобретений (см. стр.110)
| ТЭП |
Коэффициент весомости |
Данные об оцениваемом изобр. |
Данные о базовом образце |
Результаты сравнения |
| RU2235381 09.09.2002 |
RU2289866 20.09.2004 |
|||
| Повышение надежности |
0,4 |
На уровне |
||
| Увеличение коммутационной способности |
0,22 |
хуже |
||
| Повышение технологичности |
0,24 |
лучше |
||
| Уменьшение габаритов |
0,14 |
На уровне |
На основе данных таблицы оценим технико-экономическую значимость изобретения по патенту RU
Pтэ =(1+(∑К i ))/З0 =1+0,24-0,22=1,02>1
где Pтэ – показатель технико-экономической значимости изобретения;
∑К i – алгебраическая сумма коэффициентов весомости тех показателей продукции, которые изменяются (улучшаются или ухудшаются) при использовании изобретения в сравнении с базовым образцом продукции.
З0 – относительные затраты на производство продукции, определяемые по формуле
З0 = Зи / Збо =1
Где Зи – затраты на изготовление единицы продукции с использованием оцениваемого изобретения;
Збо – затраты на изготовление единицы базового образца продукции по отношению к которому оценивается технический уровень продукции с использованием изобретения.
Таким образом, изобретение по патенту RU RU2235381 от 09.09.2002 является более предпочтительным, и оно может быть рекомендовано для использования.
3. Заключение
Проведение исследований было проведено с целью повышения вероятности создания конкурентоспособной продукции и снижения риска технологического и коммерческого характера.
Анализ тенденций развития рынка продукции (дугогасительных камер) позволил осуществить выбор наиболее перспективного направления – как видим рынок дугогасительных камер стабильно развивается.
Анализ условий конкуренции обоснованно определяет оптимальную рыночную нишу для предприятия, позволяет определить политику в данном направлении для дальнейшего развития в области дугогашения. Информация для руководителей предприятия является очень важной и необходимой для принятия дальнейших решений с целью развития и процветания организации в целом.
Оценка значимости изобретений, намечаемых к использованию в нашей разработке, позволила отобрать наиболее эффективные изобретения, обеспечивающие при своем использовании в разрабатываемой продукции повышение уровня качества продукции, получение дополнительной прибыли при реализации этой продукции.
Для выхода со своей продукцией на рынок других стран необходимо провести аналогичные исследования по отобранной патентной информации, представленной в отчете.
4. Приложения
Приложение 1
Утверждаю:
Генеральный директор
ООО «Технос»
Мурадов Э.Ш.
«10» января 2008 г.
Задание №1
на проведение патентных исследований
Наименование работы: «Камера дугогасительная».
Сроки выполнения: I кв. 2008 г
Задачи патентных исследований:
установить требования потребителей к дугогасительной камере, предназначенной для гашения электрической дуги при размыкании контактов электрического аппарата;
анализ тенденций развития дугогасительной камеры;
установить ведущие фирмы в разработке и производстве этой продукции;
отбор наиболее значимых изобретений из числа запатентованных ведущих стран мира
Календарный план
| № п.п |
Виды патентных исследований |
Подразделения исполнители (соисполнители) |
Ответственные исполнители (ФИО) |
Сроки выполнения (начало, окончание) |
Отчетная документа-ция |
| 1 2 3 |
Установление требований к изделию Анализ тенденций развития объекта техники Выявление ведущих фирм Отбор наиболее значимых изобретений |
Служба зам. Ген. дир. по НИР |
Половинкина Н.В. |
10.01.08- 31.03.08 |
Отчет о патентных исследованиях |
Приложение 2
Регламент поиска №1
«15» января 2008 г.
Наименование работы: «Камера дугогасительная».
Номер и дата утверждения задания №1, 10.01.2008
Цель поиска информации: отбор наиболее значимых изобретений.
Обоснование регламента поиска:
Страны: при проведении патентных исследований должны быть отобраны документы RU, US, JP, CN, DE.
Ретроспектива: в патентном исследовании необходимо использовать документы, начиная с 1990 по 2008 г.г., то есть глубина поиска составляет 19 лет.
Начало поиска: 20.01.2008 г Окончание поиска: 31.03.2008 г.
| Предметы поиска, объект и его составные части |
Страны поиска |
Наименование источника информации |
Классификационные рубрики |
Глубина поиска |
| Камера дугогасительная Камера искрогасительная Устройство дугогасительное Способ дугогашения |
RU US JP CN DE |
БД России БД esp@cenet - Worldwide |
МПК: Н 01В 3/12 H 01 H 9/30 – 9/44 Н 01Н 31/00 H 01H 33/00-33/825 H 01H 73/18 H 01J 33/02 H 01F 29/14 |
с 1990-2008 (19 лет) |
Руководитель подразделения
исполнителя работы ________ Шабанов О.С. ________
Приложение 3
Отчет о поиске
В1 Поиск проведен в соответствии с заданием зам. Генерального директора по НИР ООО «Технос» Шабанова О.С. №1 от 10.01.2008 и Регламента поиска № 1 от 15.01.2008
В3 Начало поиска 20.01.2007 г Окончание поиска 31.03.2008 г
Таблица В6.1 Патентная документация RU
| № п.п |
Предмет поиска (объект исследования, его составные части) |
Страна выдачи, вид и номер охранного документа. Классификационный индекс Статус: на 15.02.2008 (действует/не действует) |
Заявитель (патентообладатель), страна. Номер заявки, дата приоритета, конвенционный приоритет, дата публикации |
Название изобретения, цель/задачи, кол-во пунктов формулы, кол-во примеров, кол-во патентов-аналогов, кол-во индексов классификации, кол-во стран патентования |
| 1 |
Камера дугогасительная |
RU, С1, №2306629 МПК: Н01H9/34, H01H33/08 действует |
ОАО «Силовые машины» RU 2006103689/09 от 08.02.2006, 20.09.2007 |
Дугогасительная камера: уменьшение габаритно-установочных размеров камеры и увеличение коммутационной способности выключателей; п.1; фиг. 2; 4 патента-аналога; 2 индекса; 1 страна. |
| 2 |
Камера дугогасительная |
RU, С2, №2299490 МПК: Н01J33/02 действует |
Бочков В.Д. RU 2004133686/28 от 18.11.2004 20.05.2007 |
Вакуумная дугогасительная камера: разработка устройства, обеспечивающего выключение токов при достаточно низкой трудоемкости изготовления, малых габаритах и весе камеры; п. 1н. и 2з.; фиг. 1; 5 патентов аналогов; 1 индекс; 1 страна. |
| 3 |
Камера дугогасительная |
RU, С2, №2296385 МПК: Н01Н33/668 действует |
ФГУП «Производственное объединение «Север» RU 2005113414/09 от 03.05.2005 27.03.2007 |
Вакуумная дугогасительная камера: уменьшение габаритов и повышение технологичности; п.1; фиг. 2; 4 патента-аналога; 1 индекс; 1 страна. |
| 4 |
Камера дугогасительная |
RU, С1, №2290711 МПК: Н01Н33/04 Может прекратить свое действие |
ОАО «ВЭлНИИ» RU 2005114548/09 от 13.05.2005 27.12.2006 |
Высоковольтная дугогасительная камера: повышение электрической прочности и надежности камеры; п. 1; фиг. 5; 3 патента-аналога; 1 индекс; 1 страна |
| 5 |
Камера дугогасительная |
RU, С2, №2289866 МПК: Н01Н33/04 Может прекратить свое действие |
ОАО «ВЭлНИИ» RU 2004127998/09 от 20.09.2004 20.12.2006 |
Высоковольтная дугогасительная камера: повышение эксплуатационной надежности, отключающей способности и сроков службы; п. 5; фиг. 6; 3 патента-аналога; 1 индекс; 1 страна |
| 6 |
Камера дугогасительная |
RU, А, №2005114548 МПК: Н01Н33/04 |
ОАО «ВЭлНИИ» RU 2005114548/09 от 13.05.2005 20.11.2006 |
Высоковольтная дугогасительная камера: повышение механической и электрической прочности, низкая степень влагопоглощения, стабильная дугостойкость; п. 2; фиг. ; 3 источника; 1 индекс; 1 страна |
| 7 |
Камера дугогасительная |
RU, А, №2005113414 МПК: Н01Н33/668 |
ФГУП «Производственное объединение «Север» RU 2005113414/09 от 03.05.2005 10.11.2006 |
Вакуумная дугогасительная камера: формирование герметизации камеры; п.1; фиг. ; источника; 1 индекс; 1 страна. |
| 8 |
Камера дугогасительная |
RU, С2, №2233498 МПК: Н01Н33/66 действует |
ФГУП «Производственное объединение «Север» RU 2003125191/09 от 17.04.2002 27.07.2004 |
Вакуумная дугогасительная камера: повышение надежности фиксации подшипниковой втулки от осевого, кругового перемещений и повышение ремонтопригодности; п. 1; фиг. 4; 4 патента-аналога; 1 индекс; 1 страна. |
| 9 |
Камера дугогасительная |
RU, С1, №2224319 МПК: Н01Н33/825 действует |
УрГУПС (Уральский государственный университет путей сообщения) RU 2002117584/09 от 01.07.2002 20.02.2004 |
Дугогасительная камера выключателя переменного тока с замкнутым потоком дугогасящей среды: увеличение отключающей способности выключателя и уменьшение габаритов; п.1; фиг. 1; 4 патента-аналога ;1 индекс; 1 страна. |
| 10 |
Камера дугогасительная |
RU, А, №2002110191 МПК: Н01Н33/66 |
ФГУП «Производственное объединение «Север» RU 2002110191/09 от 17.04.2002 27.11.2003 |
Вакуумная дугогасительная камера: жесткая фиксация от осевого перемещения |
| 11 |
Камера дугогасительная |
RU, С1, №2156514 МПК: Н01Н33/66 Н01В3/12 действует |
Малаховский С.И. Чалый А.М. RU 99123105/09 от 05.11.1999 20.09.2000 |
Вакуумная дугогасительная камера: повышение техничности и долговечности и удешевление; п. 8; фиг. 4; 7 патента-аналога ; 2 индекса; 1 страна. |
| 12 |
Камера дугогасительная |
RU, А, №98110392 МПК: Н01Н9/30 |
АООТ «Элеватормельмаш» RU 98110392/09 от 01.06.1998 20.04.2000 |
Дугогасительная камера: |
| 13 |
Камера дугогасительная |
RU, С1, №2121186 МПК: Н01Н33/66 действует |
Малаховский С.И. Чалый А.М. RU 96113248/09 от 04.07.1996 27.10.1998 |
Вакуумная дугогасительная камера: камера с продольным магнитным полем; п. 2; фиг. 3; 3 патента-аналога ; 1 индекс; 1 страна. |
| 14 |
Камера дугогасительная |
RU, С1, №2080680 МПК: Н01Н33/66 Прекратил действие, но может быть восстановлен |
ТОО «КАНПАК» RU 95100587/07 от 13.01.1995 27.05.1997 |
Вакуумная дугогасительная камера: повышение надежности,п. 1; фиг. 2; 2 патента-аналога ; 1 индекс; 1 страна |
| 15 |
Камера дугогасительная |
RU, А1, №94029942 МПК: Н01Н33/66 |
ТОО «КАНПАК» RU 94029942/07 от 05.08.1994 10.03.1997 |
Вакуумная дугогасительная камера: повышение технологичности конструкции камеры, сокращение времени сборки камеры; п.1; фиг. 1; 1 индекс; 1 страна. |
| 16 |
Камера дугогасительная |
RU, С1, №2064703 МПК: Прекратил действие |
ТОО «КАНПАК» RU 95101079/07 от 25.01.1995 27.07.1996 |
Вакуумная дугогасительная камера: сокращение времени изготовления экрана камеры; п.1; фиг.1; 2 патента-аналога ; 1 индекс; 1 страна. |
| 17 |
Камера дугогасительная |
RU, С1, №2041528 МПК: Н01Н73/18 Прекратил действие |
АОО «Электросила» RU 93029149/07 от 24.05.1993 09.08.1995 |
Дугогасительная камера: пластины камеры установлены по принципу зеркального отображения; п. 1; фиг. 3; 2 патента-аналога ; 1 индекс; 1 страна. |
| 18 |
Камера дугогасительная |
RU, С1, №2020625 МПК: Н01Н9/30 Прекратил действие, но может быть восстановлен |
Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения RU 5061578/07 от 07.09.1992 30.09.1994 |
Дугогасительная камера: принцип деионной решетки; п.1; фиг. 3; 1 патент-аналог ; 1 индекс; 1 страна. |
| 19 |
Камера дугогасительная |
RU, А, №93028628 МПК: Н01Н33/66 |
НПО «Электротехнический комплекс» RU 93028628/07 от 08.06.1993 27.08.1995 |
Вакуумная дугогасительная камера: надежное крепление экрана к керамическому цилиндру; п. 1, фиг. |
| 20 |
Камера дугогасительная |
RU, А, №93001327 МПК: Н01Н33/08 |
Кравчик Б.Э. RU 93001327/07 от 11.01.1993 20.04.1995 |
Дугогасительная камера быстродействующего выключателя постоянного тока: надежность работы |
| 21 |
Устройство дугогасительное |
RU, А, №2006127792 МПК: Н01Н33/91 |
ОАО «НИИВА» RU 2006127792/09 от 31.07.2006 10.02.2008 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: п.2; фиг. ; |
| 22 |
Устройство дугогасительное |
RU, С1, № 2284604 МПК: Н01Н33/60 Н01Н33/18 действует |
ФГУП «РФЯЦ-ВНИИЭФ» RU 2005126568/09 от 22.08.2005 27.09.2006 |
Элегазовое дугогасительное устройство высоковольтного выключателя: повышение прочности, герметичности, электропрочности, химической стойкости, упрощение конструкции, повышение технологичности, снижение стоимости; п.1; фиг. 1; 4 патента-аналога ; 2 индекса; 1 страна |
| 23 |
Устройство дугогасительное |
RU, С1, № 2255391 МПК: Н01Н33/91 действует |
ОАО «НИИВА» RU 2003136130/09 от 11.12.2003 27.06.2005 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: повышение эффективности дугогашения при отключении больших и средних токов, уменьшение времени горения дуги и повышение коммутационного ресурса; п. 3; фиг.1; 6 патента-аналога ; 1 индекс; 1 страна. |
| 24 |
Устройство дугогасительное |
RU, С1, №2254635 МПК: Н01Н33/82 Прекратил действие, но может быть восстановлен |
Курский государственный технический университет RU 2003132250/09 от 04.11.2003 20.06.2005 |
Дугогасительное устройство высоковольтного воздушного выключателя: уменьшение полного времени включения мощного высоковольтного выключателя и увеличение его отключающей способности; п. 1; фиг. 7; 4 патента-аналога ; 1 индекс; 1 страна. |
| 25 |
Устройство дугогасительное |
RU, С2, №2235381 МПК: Н01Н9/44 действует |
ОАО «Всеросиийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством» RU 2002123979/09 от 09.09.2002 20.03.2004 |
Контактно-дугогасительное устройство: повышение надежности, упрощение устройства и снижение затрат в процессе его производства; п.3; фиг. 7; 5 патента-аналога ; 1 индекс; 1 страна. |
| 26 |
Устройство дугогасительное |
RU, С1, №2207648 МПК: Н01Н33/91 действует |
АО «Научно-исследовательский и проектно-конструкторский институт высоковольтного аппаратостроения» RU 2001128819/09 от 25.10.2001 27.06.2003 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: повышение надежности функционирования; п.1; фиг. 1; 4 патента-аналога ; 1 индекс; 1 страна. |
| 27 |
Устройство дугогасительное |
RU, С2, №2178216 МПК: Н01Н33/76 действует |
Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики RU Всероссийский электротехнический институт им. В.И. Ленина. RU 98122792/09 от 15.12.1998 27.09.2000 |
Дугогасительное устройство автогенерирующего типа высоковольтного выключателя: охлаждение выхлопных газов и подготовка газовой среды к последующим коммутационным операциям, снижение возможности перекрытия по горячим газам, улучшение электроизоляционных поверхностных характеристик корпуса; п.4; фиг. 1; 5 патента-аналога ; 1 индекс; 1 страна. |
| 28 |
Устройство дугогасительное |
RU, С1, №2168789 МПК: Н01Н33/76 действует |
АО «Научно-исследовательский и проектно-конструкторский институт высоковольтного аппаратостроения» RU 2000101149/09 от 19.01.2000 10.06.2001 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: оптимальное сочетании автокомпрессии с более объемной системой автогенерации, обеспечение оптимальных параметров дугогасительного устройства, обеспечивающих надежность функционирования; п.1; фиг. 1; 6 патента-аналога ; 1 индекс; 1 страна. |
| 29 |
Устройство дугогасительное |
RU, С2, №2161834 МПК: Н01Н33/91 Прекратил действие |
Министерство Российской Федерации по атомной энергии RU 98106318/09 от 07.04.1998 10.01.2001 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: повышение надежности работы выключателя; п.2; фиг.1; 4 патента-аналога ; 1 индекс; 1 страна |
| 30 |
Устройство дугогасительное |
RU, С1, №2153205 МПК: Н01Н33/91 Н01Н9/30 действует |
АО «Научно-исследовательский и проектно-конструкторский институт высоковольтного аппаратостроения» RU 98122107/09 от 07.12.1998 20.07.2000 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: выбор оптимальных параметров конструкции и надежность функционирования при повышении номинальных токов отключения; п.1; фиг. 1; 5 патента-аналога ; 2 индекса; 1 страна. |
| 31 |
Устройство дугогасительное |
RU, С1, №2148281 МПК: Н01Н33/91 Н01Н9/30 Прекратил действие, но может быть восстановлен |
АО «НИИВА» RU 981122106/09 от 07.12.1998 27.04.2000 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: выбор оптимальных параметров конструкции и надежность функционирования в эксплуатации; п.1; фиг. 1; 5 патента-аналога ; 2 индекса; 1 страна. |
| 32 |
Устройство дугогасительное |
RU, С1, №2145133 МПК: Н01Н33/18 Может прекратить свое действие |
Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики RU Всероссийский электротехнический институт им. В.И. Ленина. RU 98110697/09 от 03.06.1998 27.01.2000 |
Элегазовое дугогасительное устройство высоковольтного выключателя: повышение прочности и динамической устойчивости катушки магнитного дутья, снижение эл. сопротивления системы, упрощение конструкции и технологии изготовления, уменьшение габаритов и массы; п.2; фиг. 1; 5 патента-аналога ; 1 индекс; 1 страна |
| 33 |
Устройство дугогасительное |
RU, С1, №2140684 МПК: Н01Н33/91 Прекратил действие |
АО «Научно-исследовательский и проектно-конструкторский институт высоковольтного аппаратостроения» RU 97101524/09 от 04.02.1997 27.10.1999 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: надежность выключателя при отключении; п.1; фиг. 1; 4 патента-аналога ; 1 индекс; 1 страна |
| 34 |
Устройство дугогасительное |
RU, С1, №2094886 МПК: Н01Н33/91 действует |
АО «Научно-исследовательский и проектно-конструкторский институт высоковольтного аппаратостроения» RU 95115860/07 от 11.09.1995 27.10.1997 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: обеспечение поперечного дутья; п.1; фиг.1; 2 патента-аналога ; 1 индекс; 1 страна. |
| 35 |
Устройство дугогасительное |
RU, С1, №2087977 МПК: Н01Н33/91 действует |
АО «Научно-исследовательский и проектно-конструкторский институт высоковольтного аппаратостроения» RU 95120670/07 от 01.12.1995 20.08.1997 |
Дугогасительное устройство высоковольтного газового выключателя: п.1; фиг. 1; 2 патента-аналога ; 1 индекс; 1 страна |
| 36 |
Устройство дугогасительное |
RU, С1, №2054728 МПК: Н01Н33/76 действует |
Индивидуальное частное предприятие «Бирюса» RU 94009454/07 от 18.03.1994 20.02.1996 |
Дугогасительное устройство: повышение отключающей способности; п.1; фиг. 1; 2 патента-аналога ; 1 индекс; 1 страна. |
| 37 |
Устройство дугогасительное |
RU, С1, №2035080 МПК: Н01Н33/91 Прекратил действие |
АО «НИИВА» RU 93008422/07 от 08.02.1993 10.05.1995 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: п.1; фиг. 2; 2 источника; 1 индекс; 1 страна. |
| 38 |
Устройство дугогасительное |
RU, С1, №2028683 МПК: Н01Н9/30 действует |
АОЗТ – Медногорский электротехнический завод «Уралэлектро» RU 5005090/07 от 29.08.1991 09.02.1995 |
Дугогасительное устройство контактора: деионные пластины; п.1; фиг. 3; 2 патента-аналога ; 1 индекс; 1 страна. |
| 39 |
Устройство дугогасительное |
RU, С1, №2006976 МПК: Н01Н33/91 Прекратил действие |
Научно-исследовательский, проектно-конструкторский и технологический институт высоковольтного аппаратостроения Ленинградского производственного объединения «Электроаппарат» RU 5022972/07 от 27.12.1991 30.01.1994 |
Дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя: повышение отключающей способности; п.1; фиг. 1; 1 индекс; 1 страна |
| 40 |
Устройство дугогасительное |
RU, А1, №1124785 МПК: Н01Н33/02 Прекратил действие |
Научно-исследовательский, проектно-конструкторский и технологический институт высоковольтного аппаратостроения Ленинградского производственного объединения «Электроаппарат» RU 3613528/07 от 01.07.1993 10.12.1996 |
Дугогасительное устройство: повышение механического ресурса и надежности; п.1; фиг.1; 1 патента-аналога ; 1 индекс; 1 страна |
| 41 |
Способ дугогашения |
RU, А, №2004125246 МПК: Н01F29/14 |
Брянцев А.М. RU 2004125246/09 от 19.08.2004 10.02.2006 |
Способ гашения дуги однофазного замыкания на землю в паузе ОАПВ линии электропередачи с шунтирующим трехфазным реактором: п. 3; |
| 42 |
Способ дугогашения |
RU, А, №99103360 МПК: Н01Н9/30 |
Филиппов Н.Н. RU Филиппов Н.И. RU Сабаев Г.Г. RU 99103360/09 от 26.02.1999 10.01.2001 |
Способ гашения электрической дуги и устройство для его осуществления. Способ Филиппова: п.3; фиг. |
| 43 |
Способ дугогашения |
RU, А1, №1757372 МПК: Н01Н33/60 Прекратил действие |
Филиал Института атомной энергии им. И.В. Курчатова RU 4889013/07 от 11.11.1990 30.05.1994 |
Способ гашения электрической дуги отключения: п.1; фиг. 3; 1 индекс; 1 страна. |
Таблица В6.1 Патентная документация стран: US, JP, CN, DE.
| № п.п |
Предмет поиска (объект исследования, его составные части) |
Страна выдачи, вид и номер охранного документа. Классификационный индекс Статус: на 15.02.2008 (действует/не действует) |
Заявитель (патентообладатель), страна. Номер заявки, дата приоритета, конвенционный приоритет |
Название изобретения, цель/задачи, кол-во пунктов формулы, кол-во примеров, кол-во патентов-аналогов, кол-во индексов классификации, кол-во стран патентования |
| 1 (68) |
МПК Н01Н 9/30 |
DE69826784T МПК: Н01H9/34, Н01H9/36, Н01H9/44, Н01H33/08, Н01H50/00 Н01H33/59 Н01H9/30 Н01H33/04 |
EATON CORP (US) DE 19986026784T 19980701 09.02.2006 |
Electric current switching apparatus with arc spinning extinguisher |
| 2 (70) |
МПК Н01Н 9/30 |
US2005263492 МПК: Н01H9/36, Н01H9/40, Н01H9/30 |
SIEMENS ENERGY & AUTOMAT (US) US20040857102 20040528 01.12.2005 |
Molded arc chute |
| 3 (80) |
МПК Н01Н 9/30 |
MX9504375 МПК: Н01H9/34, Н01H9/30 |
SQUARE D CO (US) MX19950004375 19951016 31.07.1997 |
Arc stack for a circuit breaker |
| 4 (55) |
Камера дугогасительная (arc extinguish chamber) |
CA2267577 МПК: Н01H1/36, Н01H9/10 |
SIEMENS ENERGY & AUTOMAT (US) 02.10.1999 |
Arc chamber system |
| 5 (15) |
Искрогасительная камера (ARC CHUTE) |
US2007095794 МПК:H01H33/00H01H33/00 |
EATON CORP (US) 03.05.2007 |
Arc plate with runner, and arc chute and electrical switching apparatus incorporating same |
| 6 (19) |
Искрогасительная камера (ARC CHUTE) |
US2007095793 МПК:H01H33/20H01H33/04 |
EATON CORP (US) 10.04.2007 |
SECONDARY ARC CHUTE AND ELECTRICAL SWITCHING APPARATUS INCORPORATING SAME |
| 7 (58) |
Искрогасительная камера (ARC CHUTE) |
US2006151439 МПК:H01H33/08H01H33/04 |
EATON CORP (US) 13.07.2006 |
CIRCUIT BREAKER WITH IMPROVED ARC EXTINCTION SYSTEM |
| 8 (167) |
Искрогасительная камера (ARC CHUTE) |
US6703576 МПК: H01H9/34; H01H9/36; H01H9/30 |
EATON CORP (US) 09.03.2004 |
Arc chute with valve and electric power switch incorporating same |
| 9 (198) |
Искрогасительная камера (ARC CHUTE) |
US2002117477 МПК: H01H9/34; H01H9/46; H01H71/02 |
DOUVILLE GARY STEVEN (US); BARKUS DAVID ALAN (US); 29.08.2002 |
Modular arc chamber assembly |
| 10 (212) |
Искрогасительная камера (ARC CHUTE) |
US6297465 МПК: H01H9/36; H01H9/30; (IPC1-7): H01H33/02 |
EATON CORP (US) 02.01.2001 |
Two piece molded arc chute |
| 11 (247) |
Искрогасительная камера (ARC CHUTE) |
US5898152 МПК: H01H9/36; H01H9/30; (IPC1-7): H01H33/02 (+1) |
LG IND SYSTEMS CO LTD (KR) 27.04.1999 |
ARC chute assembly for circuit breaker |
| 12 (321) |
Искрогасительная камера (ARC CHUTE) |
US5247142 МПК: H01H9/34; H01H9/30; (IPC1-7): H01H9/30 |
WESTINGHOUSE ELECTRIC CORP (US) 21.09.1993 |
Circuit interrupter ARC chute side walls coated with high temperature refractory material |
| 13 (356) |
Искрогасительная камера (ARC CHUTE) |
SU1697134 МПК:H01H33/76H01H33/70; (IPC1-7): H01H33/76 |
OTDEL VYSOKOVOLTNOJ APPARATURY (SU) 07.12.1991 |
GAS-GENERATING ARC CHUTE |
| 14 (10) |
МПК Н01Н 9/30 |
JP2007280726 МПК:H01H9/32H01H33/06 H01H9/30 H01H33/04 |
TOGAMI ELECTRIC MFG (JP) 25.10.2007 |
ARC EXTINGUISHING DEVICE OF SWITCH, SWITCH EQUIPPED WITH IT, AND ARC EXTINGUISHING METHOD IN SWITCH |
| 15 (26) |
МПК Н01Н 9/30 |
JP3929487B2 МПК: H01H71/08; H01H9/30; H01H73/18; H01H73/20; H01H9/34; H01H71/08; H01H9/30; H01H73/00; |
JP19960512953T 19951017 13.06.2007 |
A MINIATURIZED AUTOMATIC CIRCUIT BREAKER WITH A MULTIFUNCTIONAL TERMINAL AND A SCREEN FOR PROTECTION AGAINST INTERNAL ELECTRIC ARCS |
| 16 (36) |
МПК Н01Н 9/30 |
KR920002563B МПК: H01H9/34; H01H73/18; H01H9/00; H01H9/30; H01H73/00; H01H9/00; (IPC1-7): H01H33/08 |
FUJI ELECTRIC CO LTD (JP) KR19880016260 19881207 27.03.1992 |
ARC EXTINCTION CHAMBER UNIT IN A MULTIPOLAR CIRCUIT BREAKER |
| 17 (37) |
МПК Н01Н 9/30 |
KR910009314B МПК: H01H73/18; H01H9/32; H01H73/00; H01H9/30; (IPC1-7): H01H73/18 |
FUJI ELECTRIC CO LTD (JP) KR19880014595 19881107 09.11.1991 |
CONTACTOR DEVICE FOR CIRCUIT BREAKER |
| 18 (40) |
МПК Н01Н 9/30 |
JP2006253077 МПК: H01H9/36; H01H73/18; H01H9/30; H01H73/00; |
FUJI ELEC FA COMPONENTS & SYS(JP) JP20050071310 20050314 21.09.2006 |
ARC-EXTINGUISHING CHAMBER OF SWITCH |
| 19 (58) |
МПК Н01Н 9/30 |
JP2006114488 МПК: H01H9/04; H01H9/34; H01H37/54; H01H9/04; H01H9/30; H01H37/00; |
TEXAS INSTRUMENTS INC JP20050257330 20050906 27.04.2006 |
MOTOR OVERLOAD PREVENTING DEVICE |
| 20 (60) |
МПК Н01Н 9/30 |
JP2006059759 МПК: H01H73/18; H01H9/36; H01H9/46; H01H73/00; H01H9/30; |
FUJI ELECTRIC HOLDINGS JP20040242662 20040823 02.03.2006 |
ARC EXTINGUISHING DEVICE FOR CIRCUIT BREAKER |
| 21 (78) |
МПК Н01Н 9/30 |
JP2008021576 МПК: H01H33/10; H01H9/36; H01H33/04; H01H9/30; |
JP20060193781 20060714 31.01.2008 |
нет |
| 22 (52) |
Камера дугогасительная (arc extinguish chamber) |
JP2000207980 МПК: H01H9/34; H01H73/06; H01H73/18 |
SCHNEIDER ELECTRIC IND SA 28.07.2000 |
ARC-EXTINGUISHING CHAMBER AND SWITCHING DEVICE HAVING ARC-EXTINGUISHING CHAMBER |
| 23 (57) |
Камера дугогасительная (arc extinguish chamber) |
JP2000173412 МПК: H01H33/08; H01H33/18; H01H33/04 |
NIPPON KOUATSU ELECTRIC CO 23.06.2000 |
SLIT ARC-EXTINGUISHING DEVICE FOR SWITCH |
| 24 (58) |
Камера дугогасительная (arc extinguish chamber) |
JP10144171 H01H9/34; H01H9/36; H01H9/44 |
EATON CORP(US) 29.05.1998 |
CURRENT SWITCHING DEVICE HAVING ARC-EXTINGUISHING MECHANISM |
| 25 (59) |
Камера дугогасительная (arc extinguish chamber) |
JP11086688 МПК: H01H33/04; H01H33/56; H01H33/04 |
NGK INSULATORS LTD; ENERGY SUPPORT CORP 30.03.1999 |
ARC EXTINGUISHING APPARATUS IN GAS-BLAST LOAD-BREAK SWITCH |
| 26 (60) |
Камера дугогасительная (arc extinguish chamber) |
JP11031448 МПК: H01H73/06; H01H9/34; H01H73/18 |
MITSUBISHI ELECTRIC CORP 02.02.1999 |
CIRCUIT BREAKER |
| 27 (62) |
Камера дугогасительная (arc extinguish chamber) |
JP10208596 МПК: H01H33/82; H01H33/985; H01H33/70 |
FUJI ELECTRIC CO LTD 07.08.1998 |
SELF-ARC-EXTINGUISHING TYPE GAS-BLAST BREAKER |
| 28 (63) |
Камера дугогасительная (arc extinguish chamber) |
JP10208593 H01H33/04; H01H33/04; (IPC1-7): H01H33/04 |
FUJI ELECTRIC CO LTD 07.08.1998 |
GAS-BLAST SWITCH LOAD-BREAK |
| 29 (64) |
Камера дугогасительная (arc extinguish chamber) |
JP10046324 МПК: C23C14/32; C23C14/32; (IPC1-7): C23C14/32 |
KOBE STEEL LTD 17.02.1998 |
ARC ION PLATING APPARATUS |
| 30 (69) |
Камера дугогасительная (arc extinguish chamber) |
JP9082187 МПК: H01H33/70; H01H33/985; H01H33/70 |
TOKYO SHIBAURA ELECTRIC CO 28.03.1997 |
ARC SELF-EXTINGUISHING TYPE GAS-BLAST CIRCUIT BREAKER |
| 31 (82) |
Камера дугогасительная (arc extinguish chamber) |
JP6020549 МПК: B60R16/02; H01H9/34; B60R16/02 |
TOYO ELECTRIC MFG CO LTD 28.04.1994 |
MANUFACTURE OF ARC-EXTINGUISHING PLATE OF ARC EXTINGUISH CHAMBER |
| 32 (87) |
Камера дугогасительная (arc extinguish chamber) |
JP6044869 МПК: H01H33/10; H01H33/04; (IPC1-7): H01H33/10 |
TOSHIBA LIGHTING & TECHNOLOGY 18.02.1994 |
ARC-EXTINGUISHING DEVICE AND CIRCUIT BREAKER |
| 33 (90) |
Камера дугогасительная (arc extinguish chamber) |
JP5314872 МПК: H01H33/70; H01H33/70; (IPC1-7): H01H33/70 |
TOKYO SHIBAURA ELECTRIC CO 26.11.1993 |
MULTIPOINT CIRCUIT BREAKER |
| 34 (92) |
Камера дугогасительная (arc extinguish chamber) |
JP5166441 МПК: H01H33/70; H01H33/91; H01H33/70 |
TOKYO SHIBAURA ELECTRIC CO 02.07.1993 |
PUFFER TYPE GAS CIRCUIT BREAKER ARC EXTINGUISH CHAMBER |
| 35 (98) |
Камера дугогасительная (arc extinguish chamber) |
JP4229916 МПК: H01H33/18; H01H33/22; H01H33/98 |
MERLIN GERIN 19.08.1992 |
SELF-EXTINCTION EXPANSION TYPE BREAKER |
| 36 (100) |
Камера дугогасительная (arc extinguish chamber) |
JP4312734 МПК: H01H73/18; H01H73/00; (IPC1-7): H01H73/18 |
FUJI ELECTRIC CO LTD 04.11.1992 |
ARC EXTINGUISH CHAMBER SHIELD DEVICE FOR CIRCUIT BREAKER |
| 37 (179) |
Искрогасительная камера (ARC CHUTE) |
JP2003206018 МПК: B65G47/14; B65G47/14; (IPC1-7): B65G47/14 |
TOYO DENJI KIKAI SEISAKUSHO 22.07.2003 |
ARTICLE ALIGNING AND FEEDING DEVICE |
| 38 (5) |
МПК Н01Н 9/30 |
CN200953294Y МПК: H01H9/30; H01H9/30; |
LIU HAOGUI (CN) CN20062131998U 20060822 26.09.2007 |
Circuit breaker ceramic arc-extinguishing chamber |
| 39 (6) |
МПК Н01Н 9/30 |
CN101055807 МПК: H01H9/34; H01H9/30; |
UNIV XI AN JIAOTONG (CN) CN20071017488 20070313 17.10.2007 |
AC contactor bar arc-quenching chamber with the double arc slice |
| 40 (7) |
МПК Н01Н 9/30 |
CN200941346Y МПК: H01H9/44; H01H9/30; |
KAITIAN RAILWAY TRACTION ELECT (CN) CN20062078507U 20060303 29.08.2007 |
Electromagnetic arc blower of a.c. electromagnetic contactor |
| 41 (8) |
МПК Н01Н 9/30 |
CN200947398Y МПК: H01H9/30; H01H9/30 |
UNIV XI AN JIAOTONG (CN) CN20062078959U 20060511 12.09.2007 |
A. C. contactor grid sheet arc-extinguishing chamber with dual starting arc sheet |
| 42 20) |
МПК Н01Н 9/30 |
CN2938361Y МПК: H01H9/34; H01H9/30; |
TIANZHENG GROUP CO LTD (CN) CN20062008964U 20060318 22.08.2007 |
Arc-control device of small circuit breaker |
| 43 (24) |
МПК Н01Н 9/30 |
ZHENG CUNJIN (CN) МПК: H01H9/30; H01H9/30; |
ZHENG CUNJIN (CN) CN20062104239U 20060601 25.07.2007 |
Arc extinguisher of small-capacity AC contactor with U-shaped arc-extinguishing wafer |
| 44 (27) |
МПК Н01Н 9/30 |
CN2904248Y МПК: H01H9/30; H01H9/30 |
ZHANG HONGLIANG (CN) CN20062078833U 20060419 23.05.2007 |
Solid arc-suppression full-self-energy type arc-suppression chamber |
| 45 (32) |
МПК Н01Н 9/30 |
CN1866434 МПК: H01H9/30; H01H9/30 |
UNIV XI AN JIAOTONG (CN) CN20061042925 20060605 22.11.2006 |
Low-voltage arc quenching system based on wall erosion to improve pneumatic repellent force and break performance |
| 46 (59) |
МПК Н01Н 9/30 |
CN2711875Y МПК: H01H9/32; H01H9/30; (IPC1-7): H01H9/32 |
SILITONG TECH DEV CO LTD BEIJI (CN) CN20042066842U 20040611 20.07.2005 |
Static arc angle assembly with arc isolation board |
| 47 (61) |
МПК Н01Н 9/30 |
CN1734692 МПК: H01H9/30; H01H9/30; |
SHANGHAI ELECTRICAL APPLIANCES (CN) CN20041053722 20040813 15.02.2006 |
Screen plate for deionization gas, deionization gas apparatus equipped with the same and arc extinguishing chamber |
| 48 (79) |
МПК Н01Н 9/30 |
CN101101823 МПК: H01H9/30; H01H9/30 |
CN20071127195 20070704 09.01.2008 |
Adaptable arc chute for circuit breaker |
| 49 (2) |
Камера дугогасительная (arc extinguish chamber) |
CN101004988 МПК: H01H73/18; H01H73/00 |
DAQO GROUP CO LTD (CN) 01.08.2007 |
Arc suppressing device of intelligent plastic casing break |
| 50 (3) |
Камера дугогасительная (arc extinguish chamber) |
CN101009177 МПК: H01H71/10; H01H71/10 |
DAQO GROUP CO LTD (CN) 01.08.2007 |
Dual-interruption point breaker |
| 51 (4) |
Камера дугогасительная (arc extinguish chamber) |
CN101000272 МПК: G01L21/00; G01L21/00 |
CHINA POWER SCIENCE INST (CN) 18.07.2007 |
Method for measuring inner running state of vaccum arc-chutes based on X-ray capacity |
| 52 (5) |
Камера дугогасительная (arc extinguish chamber) |
CN1992118 МПК: H01H33/664; H01H33/66 |
YUAN SHUN (CN) 04.07.2007 |
Plug-in docking integral vacuum arc-extinction chamber |
| 53 (9) |
Камера дугогасительная (arc extinguish chamber) |
CN1866434 МПК: H01H9/30; H01H9/30 |
UNIV XI AN JIAOTONG (CN) 22.11.2006 |
Low-voltage arc quenching system based on wall erosion to improve pneumatic repellent force and break performance |
| 54 (14) |
Камера дугогасительная (arc extinguish chamber) |
CN2809848Y МПК: H01H33/662; H01H33/66 |
ZIBO CHENYUAN ELECTRIC APPLIAN (CN) 23.08.2006 |
Self-positioning vacuum arc extinguish chamber |
| 55 (15) |
Камера дугогасительная (arc extinguish chamber) |
CN2809847Y МПК: H01H33/662; H01H33/66 |
ZIBO CHENYUAN ELECTRIC APPLIAN (CN) 23.08.2006 |
Multifunctional vacuum arc extinguish chamber with voltage-sharing screening shield |
| 56 (16) |
Камера дугогасительная (arc extinguish chamber) |
CN2809845Y МПК: H01H33/66; H01H33/66 |
ZIBO CHENYUAN ELECTRIC APPLIAN (CN) 23.08.2006 |
Casing structure for reinforced vacuum arc extinguish chamber |
| 57 (17) |
Камера дугогасительная (arc extinguish chamber) |
CN1808659 МПК: H01H33/04; H01H33/04 |
TONGJI UNIVERSITY (CN) 26.07.2006 |
Moving mechanism of air flow control ring of high-voltage arc-extinguish chamber |
| 58 (19) |
Камера дугогасительная (arc extinguish chamber) |
CN2765313Y МПК: H01H73/18; H01H73/00 |
SHANGHAI JINGYI ELECTRIC APPLI (CN) 15.03.2006 |
Arc extinguish chamber for frame type circuit breaker |
| 59 (23) |
Камера дугогасительная (arc extinguish chamber) |
CN1734692 МПК: H01H9/30; H01H9/30 |
SHANGHAI ELECTRICAL APPLIANCES (CN) 11.01.2006 |
Screen plate for deionization gas, deionization gas apparatus equipped with the same and arc extinguishing chamber |
| 60 (25) |
Камера дугогасительная (arc extinguish chamber) |
CN2751426Y МПК: H01H33/664; H01H33/66 |
UNIV XI AN JIAOTONG 11.01.2006 |
Cup-type axial magnetic vacuum arc extinguish chamber contact with iron core |
| 61 (26) |
Камера дугогасительная (arc extinguish chamber) |
CN2751425Y МПК: H01H33/664; H01H33/66 |
UNIV XI AN JIAOTONG 11.01.2006 |
Bipolar contact for vacuum arc extinguish chamber |
| 62 (32) |
Камера дугогасительная (arc extinguish chamber) |
CN2736910Y МПК: H01H33/664; H01H33/66; (IPC1-7): H01H33 |
CHINA ZHENHUA GROUP TECHNOLOGY (CN) 26.10.2005 |
Reinforcing bar for contact supporting device in vacuum arc extinguish chamber |
| 63 (33) |
Камера дугогасительная (arc extinguish chamber) |
CN2733567Y МПК: H01H33/664; H01H33/66; (IPC1-7): H01H33 |
WANG ZHENG (CN) 12.10.2005 |
Bounce-proof longitudinal magnetic contact for vacuum arc extinguish chamber |
| 64 (34) |
Камера дугогасительная (arc extinguish chamber) |
CN2733566Y МПК: H01H9/44; H01H33/18; H01H33/664 |
WANG ZHENG (CN) 12.10.2005 |
Arc uniformly distributed electrode of vacuum arc extinguish chamber |
| 65 (35) |
Камера дугогасительная (arc extinguish chamber) |
CN2715323Y МПК: H01H33/664; H01H33/66; (IPC1-7): H01H33 |
WANG GUOJIAN (CN) 03.08.2005 |
Seal housing of vacuum arc extinguish chamber |
| 66 (38) |
Камера дугогасительная (arc extinguish chamber) |
CN1558439 МПК: H01H9/32; H01H73/18; H01H9/30 |
XIAN JIAOTONG UNIVERSITY (CN) 29.12.2004 |
Grating arc-extinguishing chamber with gas producing lamination of insulation material |
| 67 (44) |
Камера дугогасительная (arc extinguish chamber) |
CN1395268 МПК: H01H1/02; H01H33/664; H01H1/02 |
WU XUEDONG (CN) 05.02.2003 |
Contact of vacuum quenching chamber and its formula |
| 68 (6) |
Искрогасительная камера (ARC CHUTE) |
CN101004988 МПК: H01H73/18; H01H73/00 |
ZHANG ZUOPENG (CN) 25.07.2007 |
Arc suppressing device of intelligent plastic casing break |
| 69 (8) |
Искрогасительная камера (ARC CHUTE) |
CN101009183 МПК: H01H73/18; H01H73/00 |
DAQO GROUP CO LTD (CN) 01.08.2007 |
Air pressure arc-extinguishing device of the breaker |
| 70 (9) |
Искрогасительная камера (ARC CHUTE) |
CN101009182 МПК: H01H73/18; H01H73/00 |
DAQO GROUP CO LTD (CN) 01.08.2007 |
Gas generation and arc-extinguishing room of the breaker |
| 71 (54) |
Искрогасительная камера (ARC CHUTE) |
CN1801422 МПК: H01H33/08; H01H33/04 |
EATON CORP (US) 12.07.2006 |
Arc chute assembly |
| 72 (1) |
МПК Н01Н 9/30 |
DE102006030952 МПК: H01H9/34; H01H73/18; H01H9/30; H01H73/00 |
ABB PATENT GMBH (DE) DE200610030952 20060705 10.01.2008 |
Electrical installation equipment e.g. line circuit breaker, has main channel to receive and feed again leaking gas from outlet to inlet of arc quenching device for accelerating gas flow from point of origin of arc in direction of device |
| 73 (2) |
МПК Н01Н 9/30 |
EP1876617 МПК: H01H9/34; H01H73/18; H01H9/30; H01H73/00 |
ABB PATENT GMBH (DE) EP20060013984 20060706 09.01.2008 |
Electrical installation switch with pre-arcing chamber, arcing horns and current limiting arc chute |
| 74 (4) |
МПК Н01Н 9/30 |
DE50211159D МПК: H01H9/34; H01H9/36; H01H9/30; |
SIEMENS AG (DE) DE20025011159 20020523 20.12.2007 |
Arc extinguisher for low voltage switchgear |
| 75 (13) |
МПК Н01Н 9/30 |
DE502004004909D МПК: H01H73/18; H01H9/44; H01H73/00; H01H9/30; |
SIEMENS AG (DE) DE200450004909T 20041105 18.10.2007 |
ARC QUENCHING SYSTEM – система резкого охлаждения дуги |
| 76 (14) |
МПК Н01Н 9/30 |
DE50112969D МПК: H01H9/34 H01H33/08 H01H9/30 H01H33/04 |
SIEMENS AG (DE) DE20015012969 20010705 18.10.2007 |
ARC EXTINGUISHER WITH AN ATTACHMENT FOR LOW VOLTAGE SWITCHGEAR |
| 77 (15) |
МПК Н01Н 9/30 |
WO2007113184 МПК: H01H9/30; H01H9/34; H01H9/30; |
SIEMENS AG (DE); HEYDENDORF JUERGEN (DE); HOHENBERGER RALPH (DE) 11.10.2007 |
ARC QUENCHING DEVICE WITH AN ARC QUENCHING MATERIAL FOR A CIRCUIT BREAKER |
| 78 (17) |
МПК Н01Н 9/30 |
DE50210638D МПК: H01H9/38; H01H9/42; H01H9/46; H01H33/12; H01H33/16; H01H9/30; H01H33/04; |
SIEMENS AG (DE) 20.09.2007 |
METHOD FOR OPERATING A SWITCH WITH A CONNECTABLE CURRENT LIMITER AND CORRESPONDING ARRANGEMENT |
| 79 (19) |
МПК Н01Н 9/30 |
US2007187365 МПК: H01H9/44; H01H9/30; |
SIEMENS AG US20070785525 20070418 16.08.2007 |
Switching device |
| 80 (21) |
МПК Н01Н 9/30 |
EP1820199 МПК: H01H9/42; H01H9/30; |
SIEMENS AG (DE) EP20050819352 20051206 22.08.2007 |
SWITCHING DEVICE COMPRISING A TEMPERATURE-DEPENDENT RESISTOR FOR QUENCHING AN ARC |
| 81 (28) |
МПК Н01Н 9/30 |
EP1782445 МПК: H01H33/76; C22C32/00; H01H9/36; H01H33/70; C22C32/00; H01H9/30; |
AMI DODUCO GMBH (DE) EP20050769739 20050723 09.05.2007 |
ARC SPLITTER FOR AN ARCING CHAMBER |
| 82 (31) |
МПК Н01Н 9/30 |
DE102005028473 МПК: H01H9/34; H01H9/36; H01H9/30; |
SIEMENS AG (DE) DE200510028473 20050620 28.12.2006 |
Quenching chamber arrangement for use with low voltage switchgear, has gas releasing material contained in crown shaped material, which is interposed into quench plate package so that each tooth of crown shaped material lies between plates |
| 83 (33) |
МПК Н01Н 9/30 |
DE102005023163 МПК: H01H9/44; H01H9/30; |
SCHALTBAU GMBH (DE) DE200510023163 20050519 23.11.2006 |
Direct-current arc extinguishing chamber includes inner extinguishing appliance and permanent magnetic field blowing arc into appliance, for contactor voltages |
| 84 (39) |
МПК Н01Н 9/30 |
DE50111023D МПК: H01H1/64; H01H9/34; H01H1/00; H01H9/30; |
SIEMENS AG (DE) DE20015011023 20010720 26.10.2006 |
CHAMBER COVER FIXING FOR ARC QUENCHING CHAMBERS FOR LOW VOLTAGE SWITCHGEAR |
| 85 (41) |
МПК Н01Н 9/30 |
DE202005007878U МПК: H01H9/44; H01H9/30; |
SCHALTBAU GMBH (DE) DE200520007878U 20050519 28.09.2006 |
Discharge chamber for eliminating DC arcs has permanent magnetic blast field and permanent magnetic counter blast field which together generate magnetically neutral zone |
| 86 (43) |
МПК Н01Н 9/30 |
CN1835151 МПК: H01H9/30; H01H9/30; |
ABB PATENT GMBH (DE) CN20061009012 20060216 20.09.2006 |
Electrical installation device with pre-arc chamber, pre-arc chamber plates and current limiting arc extinguishing device |
| 87 (45) |
МПК Н01Н 9/30 |
DE102005007301 МПК: H01H9/34; H01H71/02; H01H73/18; H01H9/30; H01H71/02; H01H73/00 |
ABB PATENT GMBH (DE) DE200510007301 20050217 24.08.2006 |
Electrical installation device, e.g. for use with line safety switch, has exhaust opening at broader side of housing wall to discharge gas escaping from arc extinguisher, and baffle preventing re-entering of gas into arc antechamber |
| 88 (48) |
МПК Н01Н 9/30 |
ES2254299T МПК: H01H9/34; H01H9/46; H01H9/30; (IPC1-7): H01H9/34 |
AEG NIEDERSPANNUNGSTECH GMBH ES20010123056T 20010926 16.06.2006 |
Electric arc extinguishing device |
| 89 (49) |
МПК Н01Н 9/30 |
DE50012798D МПК: H01H33/66; H01H9/34; H01H33/664; H01H33/10; H01H9/30; H01H33/66; H01H33/04 |
SIEMENS AG (DE) DE20005012798 20000316 29.06.2006 |
Method for limiting current in low voltage networks, its associated arrangement and special use of this arrangement |
| 90 (62) |
МПК Н01Н 9/30 |
DE102004037294 МПК: H01H9/36; H01H9/30; |
SIEMENS AG (DE) DE200410037294 20040727 23.03.2006 |
Arc extinguishing device and low voltage circuit breaker with an arc extinguishing device |
| 91 (67) |
МПК Н01Н 9/30 |
DE102004032738 МПК: H01H9/44; H01H73/18; H01H9/30; H01H73/00; |
ABB PATENT GMBH (DE) DE200410032738 20040707 09.02.2006 |
Arc extinguishing system for an electrical switch uses a conductor system that generates a field resulting in rapid response |
| 92 (69) |
МПК Н01Н 9/30 |
EP1615246 МПК: H01H9/40; H01H9/46; H01H9/30; |
ABB SCHWEIZ AG (CH) EP20040405414 20040705 11.01.2006 |
Arc extinguishing device for circuit breaker |
| 93 (83) |
МПК Н01Н 9/30 |
HK1079614 МПК: H01H9/46; H01H9/34; H01H; H01H9/30; |
SIEMENS AG (DE) HK20050111495 20051214 07.12.2007 |
Low voltage circuit breaker |
| 94 (37) |
Камера дугогасительная (arc extinguish chamber) |
DE102004008486 МПК: H01H9/34; H01H9/30; (IPC1-7): H01H9/34 |
SIEMENS AG (DE) 08.09.2005 |
Explosion chamber for wire and main switch protection uses an inherent magnetic field generated in feed lines to supplant and extinguish arcing during a switch-off process |
Задание 3.
В России разработан способ соединения А путем взаимодействия компонентов В и С при определенных условиях, и получено авторское свидетельство от 01.01.66 г., при определении возможности экспорта в Индию красителя А был обнаружен индийский патент, принадлежащий германской фирме на способ получения соединения А из компонентов Д и Е. Возможна ли поставка красителя А в Индию нашей страной? В каком объеме следует провести экспертизу на патентную чистоту?
Существует так называемая разновидность изобретения на применение. Она особенно характерна для химических соединений. Это понятно, так как химическое соединение – полифункциональный объект по своей природе, а исследование свойств химических соединений – один из основных видов деятельности не только химиков, поскольку области применения химических соединений неограниченны. Однако оценка охраноспособности рассматриваемого вида изобретения и определение объема прав, вытекающих из формулы на применение не так просты.
Из данных условия задачи рассматривать необходимо два охранных документа – способ соединения. Между собой эти способы отличаются существенными признаками – различием взаимодействия химических компонентов (в России – В, С; в Индии – Д и Е). Следовательно достижение результата А происходит по-разному. Необходимо выяснить применение красителя А по Индийскому патенту. Если его применение не совпадает с применением красителя А российского свидетельства – значит препятствий для экспорта красителя А в Индию из России не возникает. В противном случае могут возникнуть разногласия. На сегодняшний день этой форме защиты химических соединений посвящено значительное количество публикаций как в нашей стране, так и за рубежом.
При экспорте в другую страну необходимо провести экспертизу на патентную чистоту по трем стадиям, в следующем объеме: 1 стадия – все 8 этапов полностью (подробно описаны в первом вопросе контрольной работы); вторая стадия - только этап по поиску патентов и других охранных документов, которые могут иметь отношение к проверяемому красителю; третья стадия – это выводы, рекомендации и документальное оформление результатов экспертизы.
Литература
1. Скорняков Э.Д., Горбунова М.Э. Патентные исследования. Учебное пособие. М.: Российский государственный институт интеллектуальной собственности (РГИИС). 2005 г. – 192с.
2. Шведова В.В Исследование патентной чистоты объектов. Учебник для студентов и слушателей РГИИС – М.: РГИИС, 2006, - 288 с.
3. Шведова В.В Особенности исследования патентной чистоты на различных стадиях реализации объектов. Учебник для студентов и слушателей РГИИС – М.: РГИИС, 2007, - 116 с.
4. Шведова В.В. Методические основы патентных исследований. Конспект лекций по курсу «Патентная информация». М.: Российский государственный институт интеллектуальной собственности (РГИИС). 2004 г. – 93с.изд. 2-е.
5. ГОСТ Р.15011-96 Система разработки и постановки продукции на производство. Патентные исследования. Содержание и порядок проведения.
6. Сайт: http://www.fips.ru .
7. Челышева О.В. Патенты на химические соединения: объем прав и их нарушение. – М.: «ИНФРА-М», 1996.
