Реферат: Плоды и овощи классификация показатели качества дефекты и болезни

Содержание.

1)Плоды и овощи : классификация; показатели качества; дефекты и болезни. (стр. 2-11)

2)Керамические изделия : состав, классификация, ассортимент, способы декорирования, потребительские свойства, показатели качества. (стр. 12-34)

3)Список литературы. (стр. 35)

Классификация овощей .

Принято овощи делить на вегетативные, у которых используются различные вегетативные органы (клубни, корни, корневища, стебли, черенки и листья), и генеративные - плоды и соцветия. В группу вегетативных входят подгруппы овощей:

* клубнеплоды - картофель и топинамбур;

* корнеплоды - морковь, петрушка, пастернак и сельдерей, свекла, редис, репа, редька;

* листовые - капуста, лук, чеснок (используют видоизмененные листья),

* овощная зелень - лук зеленый, салат, пряные овощи (укроп, эстрагон, чабер), щавель и ревень;

* корневищные - хрен;

* стеблевые - капуста кольраби, спаржа. Группа генеративных:

* цветочные - цветная капуста, артишок; плодовые:

* томатные - томаты (помидоры), баклажаны, перцы; тыквенные - огурцы, кабачки, патиссоны, тыквы, арбузы и дыни;

* бобовые - овощная фасоль, горох овощной, бобы

* огородные, сахарная кукуруза.

По продолжительности вегетационного периода сорта овощей подразделяют на раннеспелые (ранние), среднеспелые и позднеспелые (поздние).

По способу получения урожая овощи делят на грунтовые (открытого грунта) и парниково-тепличные (защищенного грунта).

Классификация плодов.

Плоды обычно подразделяются на группы:

* семечковые,

* косточковые,

* ягоды,

* субтропические и тропические,

* орехоплодные.

Семечковые плоды состоят из сочной мякоти и семенного гнезда, в нем мелкие семена располагаются в семенных камерах. К семечковым плодам относят яблоки, груши, айву, рябину и др.

Косточковые плоды имеют семя, оно расположено внутри достаточно крупной (по отношению к объему плода) косточки с твердой скорлупой. К косточковым плодам относят абрикосы, персики, вишню, черешню, сливы, кизил.

Ягоды настоящие состоят из сочной мякоти с семенами внутри и кожицей снаружи. Это виноград, смородина, крыжовник, клюква и др. Ягоды сложные состоят из сросшихся плодиков-костянок на общем плодоложе. Это малина, ежевика и др. Ягоды ложные имеют сочное разросшееся плодоложе с настоящими плодиками-семянками на поверхности. К ним относят клубнику и землянику.

Субтропические и тропические плоды составляют группу плодов, выращенных в соответствующих природно-климатических зонах. К ним относят цитрусовые: лимоны, мандарины, апельсины, грейпфруты и др. Они принадлежат к семенным плодам, имеют сочную мякоть, разделенную на дольки, толстую кожуру. К разноплодным субтропическим плодам относят косточковые - маслины, хурму, многогнездные ягоды - гранаты, фейхоа, соплодия - инжир. К тропическим плодам причисляют ягодообразные - бананы, соплодия -ананасы, косточковые - финики, манго.

Орехоплодные относятся к сухим плодам и представляют собой ядро в сухой твердой скорлупе. Настоящие орехи (фундук) развиваются в листовой обертке и выпадают из нее при созревании. Костянковые орехи созревают в мясистой оболочке (грецкие орехи, миндаль, фисташки, каштаны и др.).

В биологическом отношении сорт - это определенная форма культурного растения со всеми присущими ей природными (наследственными) хозяйственно-ценными свойствами, размножающаяся вегетативно или семенами и выращиваемая в определенных условиях. Сорта плодов и ягод называются помологическими, винограда — ампелографическими, картофеля - хозяйственно-ботаническими, все остальные - ботаническими.

Требования к качеству плодов и овощей

Качество плодов и овощей регламентируется государственными стандартами (ГОСТами), республиканскими стандартами (РСТ), отраслевыми стандартами (ОСТ), техническими усло-виями (ТУ), а также договорными условиями, если на продукцию отсутствуют стандарты или технические условия. ГОСТы утверждены на плоды и овощи массового производства и повсеместного потребления (яблоки, груши), РСТы установлены на продукцию ограниченного потребления, ГОСТы – на качество продуктов отраслевого производства (плоды и овощи быстро-мороженные), ТУ – на продукцию вновь освоенную, на которую отсутствуют государственные, республиканские или отраслевые стандарты, например ТУ 28-6-2-79 на помидоры соленые в пакетах из полимерной пленки, фасованные в торговой сети. Показатели качества плодов и овощей подразделяют на общие и специфические. К общим показателям качества относят внешний вид, размер и допускаемые отклонения по размерам и качеству. Специфическими показателями качества плодов и овощей считает зрелость или спелость, внутреннее строение, вкус, плотность, недоразвитость или зрелость семян и некоторые другие. При оценке качества свежих плодов и овощей химические показатели не учитывают. Особое внимание обращается на внешний вид и величину плодов и овощей. Внешний вид включает следующие свойства и овощей: форму, окраску, зрелость, свежесть, целость, загрязненность, поврежденность механическую и сельскохозяйственными вредителями. Форма должна быть типичной для каждого хозяйственно-ботанического, помологического, ампелографического сорта. Не допускаются плоды и овощи уродливой формы. Окраска обуславливает достоинства внешнего вида и зрелость плодов и овощей. Различают основную и покровную окраску. Основная окраска может быть зеленой, желтой, оранжевой, а покровная – красной и фиолетовой. Наиболее высоко ценится ярко окрашенные плоды и овощи. Со зрелостью связаны также внутреннее строение, химический состав, потребительские достоинства и сохраняемость плодов и овощей. Плоды должны быть однородными по степени зрелости, но не зелеными и недозревшими. Все плоды должны быть свежими, сочными. Слабое увядание допускается в ограниченном количестве у некоторых плодов (у яблок поздних 1-го сорта). Целость характеризует степень повреждения отдельных экземпляров плодов, наличие на их поверхности порезов, царапин, пятен от ушибов и других механических повреждений или повреждений сельхоз вредителями, а также поражение фитопатологическими и физиологическими болезнями. Размер большинства свежих плодов определяют по наибольшему поперечному диаметру. Стандартами предусматривается обычно нижние предельные нормы размера плодов (в мм или см, не менее). К дефектам плодов относят повреждения механических и сельскохозяйственными вредителями, микробиологические и физиологические. Механические повреждения ухудшают внешний вид плодов, облегчают доступ к их тканям микроорганизмов, усиливают интенсивность дыхания и испарение влаги при хранении. К повреждениям сельскохозяйственными вредителями относят, например, повреждения яблок, груш, слив – плодожорками, абрикосов, яблок – казаркой. Плоды, пораженные многими вредителями, обычно бракуются, так как значительно ухудшается их товарный вид, снижается пищевая ценность и сохраняемость. Микробиологические повреждения вызывают болезни плодов. Возбудителями болезней является грибы, бактерии и вирусы, а сами болезни называются инфекционными, потому что могут передаваться от больных плодов к здоровым. К наиболее распространенным болезням плодов относятся парша, плодовая гниль, голубая и зеленая плесени, серая гниль.

Болезни и дефекты плодов и овощей

Плоды и овощи во время вегетации, транспортировки и хранения поражаются различными болезнями, которые делятся на фитопатологические и физиологические.

Фитопатологические болезни вызываются микроорганизмами-бактериями и грибами, физиологические болезни связаны с нарушениями нормальных физиологических процессов обмена веществ, дыхания, происходящих в плодах и овощах.

Фитопатологические болезни.

Болезни картофеля. Наиболее распространены болезни картофеля: фитофтора, фузариум, кольцевая и мокрая гниль, парша, рак.

Фитофтора - возбудитель - грибок Phitophtora, поражает растение и клубни в период роста, уборки и хранения. Видимые признаки болезни: темно-бурые пятна на поверхности клубня и коричневые участки мякоти, идущие от периферии к центру, образуется через 20-25 дней после заражения.

Фузариум (сухая гниль) - возбудители - грибки из рода Fusarium.

На заболевшем клубне вначале образуется бурое вдавленное пятно, затем клубень сморщивается, на его поверхности появляются белые, розовые или желтые подушечки-грибницы и споры грибка. Паренхимная ткань клубня высыхает, превращается в дряблую водянистую массу. Фузариум передается на здоровые клубни к концу хранения, особенно весной.

Мокрая бактериальная гниль. Пораженные клубни вначале становятся водянистыми, мягкими, ткань их быстро размягчается, превращаясь в слизистую, дурно пахнущую массу. Заражение происходит в поле или в хранилище. Болезнь заразная, быстро передается.

Кольцевая гниль вызывается бактериями. Болезнь возникает вначале в виде темного кольца пораженной мякоти на продольном разрезе клубня. На сгнивших изнутри клубнях к вес

не появляются трещины. При хранении с пониженной влажностью сгнившие ткани высыхают и корковая часть клубня отделяется от центральной.

Рак картофеля - опасное грибковое заболевание, приводящее к потере урожая, поражает клубни в поле. На клубнях около глазков образуются наросты, которые, увеличиваясь, приводят к полному разрушению клубня. Из районов, где обнаружен рак, картофель необходимо вывозить, соблюдая карантинные правила.

Парша поражает только кожицу и реже затрагивает верхние слои мякоти клубня.

Обыкновенная парша особенно сильно поражает картофель, выращенный на песчаных почвах, в сухие годы. На кожуре клубня образуются неправильного очертания поверхностные язвочки разной величины. Парша иногда покрывает значительные участки поверхности клубня, которая остается сухой, но шероховатой.

Болезни корнеплодов. Корнеплоды чаще всего поражаются белой, серой и черной гнилью, фомозом (морковь и свекла).

Белая гниль поражает морковь, петрушку, пастернак, сельдерей, батат, топинамбур, огурцы, помидоры, капусту. На пораженном овоще появляется белый налет - мицелий грибка, на котором через некоторое время образуются размером с горошину черные желвачки-склероции. Пораженная гнилью ткань превращается в студенистую массу.

Серая гниль поражает морковь, петрушку, свеклу, капусту, сельдерей. Первые видимые признаки болезни - серовато-пепельный ватообразный налет на поверхности овощей. Болезнь передается на здоровые овощи. В хранилища она заносится с зараженными овощами, тарой.

Черная гниль моркови проявляется в виде черных вдавленных пятен на боковой поверхности или головке корнеплода. Заражение происходит через места механических повреждений во время уборки, перевозки. При хранении моркови болезнь быстро распространяется на здоровые корнеплоды.

Фомоз моркови проявляется в покрытии корнеплодов темными пятнами. Мякоть разрушается, становится трухлявой, внутри корнеплодов образуются пустоты.

Фомоз (сердцевинная гниль) свеклы поражает головку корнеплода еще в поле. Во время хранения грибок проникает

внутрь корнеплода, вызывая потемнение тканей. Больные корнеплоды заражают здоровые.

Болезни лука и чеснока. Лук и чеснок чаще всего поражаются серой шейковой гнилью лука, фузариозной гнилью донца лука и чеснока, черной плесенью, бактериальной гнилью.

Серая шейковая гниль. При поражении грибком луковица вначале делается как бы вареной, а затем на ее поверхности образуется серо-бурый налет с черными склероциями. Болезнь переходит от больных к здоровым луковицам.

Черная плесень. Заболевшая луковица покрывается темными пятнами с пылевидным налетом - спорами грибка. Последние легко распространяются, заражая луковицы, имеющие повреждения.

Фузариозная гниль лука и чеснока. Грибок поражает чаще донце, на котором наблюдаются потемнения и черные пятна. К фузариозу присоединяются другие болезни, и луковица сгнивает.

Болезни капусты. Чаще всего капустные овощи поражаются серой и белой гнилью.

Серая гниль, белая гниль. Это наиболее опасные болезни, поражающие капусту и другие овощи из семейства крестоцветных. Пораженные листья ослизняются и покрываются серым (серая гниль) или белым (белая гниль) налетом. Склероции и мицелий грибка, распространяясь, заражают здоровые кочаны.

Болезни тыквенных овощей. Антракноз (медянка) - наиболее распространенная болезнь дынь и арбузов. Болезнь проявляется в виде водянистых вдавленных пятен на поверхности плодов, на которых затем появляются розовые мелкие подушечки-споры гриба. Мякоть размягчается и делается горькой на вкус.

Бактериоз огурцов вызывается бактериями. Заболевшие плоды покрываются водянистыми округлыми пятнами, которые углубляются и образуют язвочки. Болезнь передается насекомыми.

Болезни томатов. Томаты поражаются фитофторой, фузариозом.

Фитофтора. Плоды заболевают на растении. На вершине плода образуются твердые, слегка вдавленные пятна с темно-коричневой тканью.

Фузариоз. На пораженных участках плода появляются розовые или белые ватообразные подушечки. Загнившие плоды превращаются в студенистую дурно пахнущую массу.

Болезни плодов. Плоды чаще всего поражаются: паршой, сажистым грибком, плодовой гнилью, голубой и зеленой плесенью, серой гнилью.

Парша поражает семечковые плоды. На яблоках и грушах появляются округлые темно-серые пятна, которые, сливаясь, образуют большое пятно неправильного очертания. Поражение часто ограничивается кожицей. На пораженном участке образуется опробковевшая ткань, закрывающая доступ микроорганизмам и испарению влаги. На парши появляются трещины, проникающие в мякоть плода, отрывающие путь другим болезням и чаще всего плодовой гнили. Во время хранения парша не развивается и на здоровые плоды не передается.

Сажистый грибок поражают яблоки, груши, цитрусовые, особенно во влажных районах и в дождливые годы. Плоды покрываются черным точечным налетом, портящим внешний вид плода. Кожица и мякоть не затрагиваются, плоды хранятся нормально.

Плодовая гниль поражает яблоки, грушу, айву, абрикосы, персики, сливы, вишни и другие плоды. На поверхности пораженных плодов сначала появляется темно-коричневое пятно, которое, увеличиваясь, может захватить весь плод. Затем на пораженном участке появляются сероватые подушечки -органы плодоношения грибка, расположенные концентрическими кругами.

Голубая и зеленая плесень цитрусовых. Это основные болезни апельсинов, мандаринов, лимонов во время хранения и перевозки.

Голубая плесень проявляется в виде вдавленного, сморщенного, водянистого пятна, на котором появляется белый порошковатый мицелий голубого оттенка, мякоть плода размягчается.

Зеленая плесень по характеру поражения имеет много общего с голубой, отличаясь от нее по цвету- зеленому налету мицелия. При наличии ранений на кожице плесень легко передается от больных плодов к здоровым.

Серая гниль ягод поражает виноград, малину, землянику, косточковые плоды. Грибок разрушает плодовую ткань с помощью пектолитических ферментов и ферментов, разрушающих клетчатку. Мякоть плодов, размягчаясь, быстро сгнивает.

На поверхности плодов появляются мелкие серовато-белые подушечки - скопления мицелия гриба со спорами.

Физиологические болезни. Причинами вызывающими физиологические болезни, являются нарушение условий хранения и транспортирования - избыточное количество влаги и углекислого газа, недостаток кислорода, слишком высокая или низкая температура и др.

Для плодов характерны физиологические болезни: загар, побурение мякоти, подкожная пятнистость, коричневая пятнистость, налив.

♦ Загар - побурение кожицы, а иногда и мякоти плодов в виде темно-коричневых пятен. Болезнь наиболее распространенная, поражающая яблоки и груши, особенно сорта с желтой и зеленой окраской (Антоновка, Кальвиль снежный. Розмарин, Ренет Симиренко). Способствует развитию болезни закладка на хранение рано убранных плодов, высокая температура при сборе и медленное охлаждение на складе, плохая вентиляция хранилищ, состав атмосферы в них, быстрое перемещение плодов из холодного склада в теплое помещение и др.

♦ Побурение мякоти - болезнь, поражающая яблоки и груши, в виде побуревших участков мякоти, расположенных в разных частях плода: вокруг сердечка, между камерами.

♦ Подкожная пятнистость - болезнь, поражающая яблоки и груши во время роста и хранения. На плодах появляются рассеянные небольшие вдавленные пятна, зеленые - у плодов с желтой окраской и темно-красные - окрашенных. Пятнистость портит внешний вид плодов и делает их более восприимчивыми к грибковым болезням.

♦ Коричневая пятнистость - наиболее распространенная болезнь цитрусовых плодов. На кожице появляются вдавленные пятна коричневого цвета, различной формы и величины. Причина болезни - разрушение вместилищ эфирных масел, расположенных в кожице. Пятнистость поражает только кожуру, не затрагивая мякоть, но ухудшает внешний вид и снижает лежко способность плодов.

♦ Налив - болезнь, поражающая некоторые сорта яблок (чаще Антоновку, Папировку, Ренет бумажный, Астраханское

белое. Бельфлер желтый). На плодах, благодаря заполнению межклетников водой, появляются прозрачные, стекловидные участки мякоти.

Пухлость поражает некоторые сорта яблок и груш.

Заболевшие этой болезнью плоды становятся суховатыми, мучнистыми, кожица местами вздувается и даже лопается. Плоды, пораженные пухлостью, теряют товарную ценность и не способны храниться. Появление пухлых плодов - свидетельство окончания срока хранения.

Физиологические болезни овощей. Потемнение мякоти сердцевины клубней картофеля. В сердцевине клубня картофеля к центру от сосудистых пучков мякоть темнеет, при этом часто здоровая ткань отделяется от пораженной опробковевшей тканью, но внешний вид клубня не изменяется. При сильном поражении клубни деревенеют и их можно отличить на ощупь.

Железистая пятнистость - болезнь картофеля, связанная с нарушением минерального питания во время роста. Болезнь обнаруживается на разрезе клубня в виде буровато-рыжих пятен, расположенных островками около камбиального кольца. В позднем картофеле допускается до 2% клубней, пораженных этой болезнью.

Анаэробиоз, или удушье, появляется при недостатке кислорода или избытке углекислого газа в тканях клубней картофеля. Пораженные клубни становятся бледными, с синеватым оттенком, на их поверхности появляются вдавленные пятна с ослизшей отмершей мякотью. Такой картофель легко поражается мокрой гнилью.

Меры борьбы с болезнями: введение в культуру сортов, устойчивых к болезням, оздоровление посадочного материала, семян, соблюдение агротехники, предохранение плодов и овощей от механических повреждений, надлежащая подготовка хранилищ, сортировка овощей перед закладкой на хранение, соблюдение режимом хранения.

Кроме болезней для плодов и овощей присущи механические повреждения: царапины, потертости, нажимы, трещины, проколы, раздавливание, порезы и повреждения сельскохозяйственными вредителями.

Механические повреждения снижают устойчивость против различных заболеваний, увеличивают отходы при кулинарной обработке, потери при хранении, ухудшают внешний вид.

Сельскохозяйственные вредители - поражают плоды и овощи во время роста, а некоторые во время хранения. Наиболее распространенными являются гусеницы, хрущи, личинки, клещи.

Гусеницы бабочек капустницы и совки. Они повреждают кроющие листья кочанов, вгрызаются и во внутрь кочана.

Гусеницы луковой моли проникают под сухие чешуи луковицы, не нанося серьезных повреждений, достаточно хорошо просушить лук и они погибают.

Хрущи (жуки) - вгрызаются в клубень, делают в нем ямки (желобки), а личинки жука-щелкуна (проволочный червь) образуют ходы, которые с поверхности покрываются пробкой.

Личинки морковной мухи - протачивают в корнеплодах ходы, поверхность которых приобретает коричневый цвет, корнеплоды становятся безвкусными, уродливыми и непригодными для хранения.

Луковый клещ - поражает лук и чеснок в поле и при хранении. Клещ вначале источает донце по краям, благодаря чему оно превращается в трухлявую массу и отваливается.

Может проникать вглубь луковицы, поселяясь между мясистыми чешуями, превращая наружную поверхность в буроватую труху.

Стеблевые нематоды - мелкие червячки белого цвета (длиной 1-1,5 мм, толщиной 0,3-0,4 мм) повреждают луковицы, клубни картофеля. Луковые нематоды повреждают лук и чеснок, проникая в любом месте в молодые луковицы и в места механических повреждений, в луковицы, уже покрытые сухими чешуями. Зараженные луковицы во время хранения становятся пустыми, мягкими, сгнивают или засыхают. На клубнях картофеля, пораженных нематодами, появляются темные, чуть вдавленные пятна, иногда со слабым металлическим блеском. Ткань под пятном - рыхлая, коричнево-бурая.

Плодожорка - гусеница яблоневой плодожорки. Это самый распространенный вредитель, повреждающий яблоки, груши, айву, сливы и другие плоды. Бабочка кладет яички на кожицу плода. Из яичка рождается гусеница, которая прогрызает мякоть и проникает к семенному гнезду, где питается семенами, и затем уходит из плода. Плоды, поврежденные гусеницей, часто опадают или сгнивают еще на дереве; в местах повреждений может образовываться пробковая ткань, и плод вырастает с зарубцевавшимися повреждениями.

Долгоносики-жуки (казарки, букарки, яблоневые цветоеды) повреждают яблоки, груши, айву, сливы, персики. Самки жуков хоботком накалывают плод, делают камеру и откладывают яичко. На местах уколов, если плод не загнивает, образуются мелкие пятнышки, небольшие опробковевшие углубления, портящие внешний вид плодов.

Щитовки - сосущие вредители, поражающие яблоки, груши, цитрусовые. Гусеницы-щитовки присасываются к кожице, питаются соками плодов. Сверху они прикрываются щитком. Поврежденные участки имеют вид округлых пятен розово-коричневого цвета.

Керамические изделия и материалы.

классифицируют по назначению и свойствам, по основному используемому сырью или фазовому составу спекшейся керамики. В зависимости от состава сырья и температуры обжига керамические изделия подразделяют на 2 класса: полностью спекшиеся, плотные, блестящие в изломе изделия с водопоглощением не выше 0,5% и пористые, частично спекшиеся изделия с водопоглощением до 15%. Различают грубую керамику, имеющую крупнозернистую, неоднородную в изломе структуру (например, строительный и шамотный кирпич), и тонкую керамику с однородным, мелкозернистым в изломе и равномерно окрашенным черепком (например, фарфор, фаянс).

Основным сырьём в керамической промышленности являются глины и каолины вследствие их широкого распространения и ценных технологических свойств. Важнейшим компонентом исходной массы при производстве тонкой керамики являются полевые шпаты (главным образом микролин) и кварц. Полевые шпаты, особенно чистых сортов, и их сростки с кварцем добываются из пегматитов. Во все возрастающих количествах кварцево-полевошпатовое сырье добывается из разнообразных горных пород путем обогащения и очистки от вредных минеральных примесей. Однако повышенные и резко дифференцированные требования, предъявляемые к керамике металлургией, электротехникой и приборостроением, обусловили развитие производства огнеупоров и других видов технической керамики на основе чистых окислов, карбидов и др. соединений.

Свойства некоторых видов технической керамики резко отличаются от свойств изделий, изготовляемых из глин и каолинов, и потому объединяющими признаками керамических изделий и материалов остаются их получение спеканием при высоких температурах, а также использование в производстве родственных технологических методов, к которым относятся: обработка сырья и приготовление керамической массы, изготовление (формование), сушка и обжиг изделий.

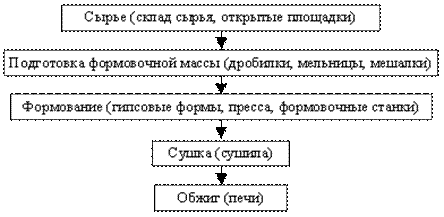

По способу приготовления керамические массы подразделяют на порошкообразные, пластичные и жидкие. Порошкообразные керамические массы представляют собой увлажнённую или с добавкой органических связок и пластификаторов смесь измельченных и смешанных в сухом состоянии исходных минеральных компонентов. Перемешиванием глин и каолинов с отстающими добавками во влажном состоянии (18-26% воды по массе) получают пластические формовочные массы, которые при дальнейшем увеличении содержания воды и с добавкой электролитов (пептизаторов) превращаются в жидкие керамические массы (суспензии) - литейные шликеры.

В производстве фарфора, фаянса и некоторых других видов керамики пластичную формовочную массу получают из шликера частичным обезвоживанием его в фильтр-прессах с последующей гомогенизацией в вакуумных массомялках и шнековых прессах. При изготовлении некоторых видов технической керамики литейный шликер приготовляют без глин и каолинов, добавляя в тонкомолотую смесь исходного сырья термопластические и поверхностно-активные вещества (например, парафин, воск, олеиновую кислоту), которые потом удаляются предварительным низкотемпературным обжигом изделий.

Выбор метода формования керамики определяется в основном формой изделий. Изделия простой формы - огнеупорный кирпич, облицовочные плитки - прессуются из порошкообразных масс в стальных пресс-формах на механических и гидравлических пресс-автоматах. Стеновые стройматериалы - кирпич, пустотелые и облицовочные блоки, черепица, канализационные и дренажные трубы и др. - формуются из пластичных масс в шнековых вакуумных прессах выдавливанием бруса через профильные мундштуки. Изделия или заготовки заданной длины отрезают от бруса автоматами, синхронизированными с работой прессов. Хозяйственный фарфор и фаянс формуются преимущественно из пластичных масс в гипсовых формах на полуавтоматах и автоматах.

Санитарно-строительная керамика сложной конфигурации отливается в гипсовых формах из керамического шликера на механизированных конвейерных линиях. Радио- и пьезо- керамика, керметы и др. виды технической керамики в зависимости от их размеров и формы изготовляются главным образом прессованием из порошкообразных масс или отливкой из парафинового шликера в стальных пресс-формах. Заформованные тем или иным способом изделия подвергаются сушке в камерных, туннельных или конвейерных сушилках.

Обжиг керамики является самым важным технологическим процессом, обеспечивающим заданную степень спекания. Точным соблюдением режима обжига обеспечиваются необходимый фазовый состав и все важнейшие свойства керамики. За редким исключением спекание кристаллических фаз протекает с участием жидких фаз, образующихся из эвтектических расплавов. В зависимости от состава керамической массы и температуры обжига в фарфоровых, стеатитовых и др. плотно спекшихся изделиях содержание жидкой фазы в процессе спекания достигает 40-50% по массе и более. Силами поверхностного натяжения, возникающими на границе жидкой и твёрдой фаз, зёрна кристаллических фаз (например, кварца в фарфоре) сближаются, а газы, распределённые между ними, вытесняются из капилляров. В результате спекания размеры изделий уменьшаются, возрастают их механическая прочность и плотность.

Спекание некоторых видов технической керамики (например, корундовой, бериллиевой, циркониевой) осуществляется без участия жидкой фазы в результате объемной диффузии и пластического течения, сопровождающихся ростом кристаллов. Спекание в твердых фазах происходит при использовании весьма чистых материалов и при более высоких температурах, чем спекание с участием жидкой фазы, и потому получило распространение лишь в производстве технической керамики на основе чистых окислов и тому подобных материалов. В соответствии с комплексом предъявляемых требований степень спекания разных видов керамики колеблется в широких пределах.

Изделия из электрофарфора, фарфора, фаянса и других видов тонкой керамики покрываются перед обжигом глазурью, которая при высоких температурах обжига (1000-1400 0C), плавится, образуя стекловидный водо- и газонепроницаемый слой. Глазурированием повышают технические и декоративно-художественные свойства керамики. Массивные изделия глазуруются после сушки и обжигаются в один прием. Тонкостенные изделия перед глазуровкой во избежание размокания в глазурной суспензии подвергают предварительному обжигу. В некоторых керамических производствах неглазурованная поверхность обожжённых изделий шлифуется абразивными порошками или абразивным инструментом. Изделия хозяйственной керамики украшаются керамическими красками, декалькоманией и золотом.

Чем объяснить притягательную силу "расписных черепков"? Возможно, секрет в том, что ваза, горшок, плакетка, вылепленные чуткими руками мастера, впитывают в себя человеческое тепло. Поэтика и красота керамики сделали ее неотъемлемой частью всех эпох, всех культур.
. Монументальные настенные керамические панно превращают обычное помещение в уникальное, единственное в своем роде, создают ощущение респектабельности и стабильности. Ведь не зря же многие международные организации высокого уровня украсили керамическими панно свои холлы! Роспись по керамической плитке или керамический рельеф могут быть выполнены в самых разнообразных стилях. В настенных панно можно воплотить любые фантазии: исторические и сказочные сюжеты, народные мотивы, цветовые и геометрические абстракции. Традиционно керамические панно используют как художественную отделку стен холлов, вестибюлей, фойе. Очень эффектно настенное панно выглядит в бассейне, отражаясь в голубом зеркале воды.
Вставками называют небольшие настенные керамические картины. Как и панно, это может быть роспись по керамической плитке или керамический рельеф. Вставки можно обрамить рамой из кованого металла или дерева, и тогда они будут выглядеть как живописные полотна. Керамические вставки хорошо смотрятся на стене с любой отделкой.

Объемная керамика. Вы не задумывались, что дошло к нам из древних культур? Правильно, керамическая посуда – горшки, вазы. В интерьерах керамика вечна. Имея за спиной тысячелетнюю историю, она никогда не выйдет из моды.

Вазы – это искусство керамики в наиболее изящных его проявлениях. Плавные, текучие линии ваз органично вписываются в любой интерьер, отражают вкус хозяина и задают тон дома

Кашпо для посадки растений – пример функциональной керамики. Декоративность пальмы, лимонного дерева, фикуса во много раз усилятся, если их поместить в керамические кашпо. Особое место в интерьерной керамике занимают элементы зимнего сада. Они придают оригинальность и самобытность уголку, где расположен зеленый оазис. Сувенирная скульптура. Яркие, красочные фигурки животных, птиц, забавных персонажей из сказок не только украшают помещение, но и создают праздничное настроение.

Настенные тарелки и плакетки. Керамические тарелки и плакетки служат прекрасным памятным подарком в честь юбилея или другого знаменательного события. Вместе с тем, они могут выполнять роль декоративных украшений. Большой популярностью пользуются тарелки и плакетки с изображением вида или герба города, памятного знака, логотипа.

Следует учесть, что каждая из упомянутых разновидностей керамики имеет свои специфические особенности и качества, присущие лишь данному материалу, которые отличают его от других даже по внешнему виду.

Керамические изделия объединяют: по производственно отраслевому признаку, свойствам и технологическим особенностям.

По производственно-отраслевому признаку керамические изделия подразделяют на следующие виды: архитектурно-строительная, электротехническая, химически стойкая, бытовая, архитектурно-художест­венная, огнеупорная керамика.

К архитектурно-строительной керамике относят стеновые материалы (кирпич, стеновые камни и др.), кровельные материалы (черепица), фасадно-облицовочные материалы (плитки, лицевой кирпич), плитки для полов, облицовочные плитки для интерьера зданий, санитарно-тех­нические изделия, клинкерный кирпич, канализационные трубы, дре­нажные трубы, кислотоупорный кирпич и др.

К электротехнической керамике – высоковольтные и низковольтные изоляторы, фарфоровую электроарматуру и другие изделия.

К химически стойкой керамике (так называемая каменная масса) – кирпич, плитки для футеровки химической аппаратуры и строительных целей и др.

К изделиям бытовой керамики – хозяйственный фаянс, фарфор (раз­личную посуду: чайную, столовую, кухонную), а также художественно-декоративные изделия (вазы, скульптура малых форм, сувениры).

Архитектурно-художественная керамика – это панно, вставки, рель­ефы, камины, садово-парковая керамика (крупные вазы, скульптура, объёмные композиции, фонтаны).

К огнеупорной керамике относят материалы для футеровки печей, приготовления капселей и др.

Предлагаемая классификация является общепринятой и отражает назначение изделий.

По свойствам керамические изделия разделяют в зависимости от степени спекания и пористости. Пористость и степень спекания изделий зависят в основном от состава сырья и режима обжига, а также от способов обработки. Это терракота, майолика, фаянс, фарфор, каменные массы.

Терракота – это керамическое изделие не покрытое глазурью, имеет пористую структуру и цвет от бледно-бежевого до насыщенного кирпично-красного, цвет черепка зависит от количества примесей железа. Обжиг до 950–1100С.

Лучшими исходными материалами для терракоты являются естественно окрашенные тугоплавкие глины, свободные от растворимых солей, дающие после обжига пористый, равномерно окрашенный материал, обладающий незначительной усадкой. Большую роль при обжиге терракоты играет газовая среда печи, где ведётся обжиг, а именно: при наличии слабо восстановительной газовой среды материал приобретает серый цвет, резко выраженной – черный, при наличии окислительной газовой среды глина, содержащая соединения железа, придаёт материалу после обжига красный цвет. Степень окраски терракотового материала усиливается с повышением температуры обжига.

Отощающим материалом для производства терракоты служит тонкомолотый шамот, вводимый в глину только в случае её большой усадки. Для каждого цвета терракоты должен выдерживаться определённый режим обжига во избежание получения нежелательного оттенка.

Терракота находит широкое применение в изделиях бытового, стро­ительного и художественного назначения, например вазы, изразцы, фи­гурные части архитектурной отделки, садово-парковая скульптура и т.п.

Майолика – изделия из гончарной глины, покрытые цветными глазурями или эмалями. Для изготовления майолики используют легкоплавкие глины в чистом виде или с вводом отощающих и флюсующих добавок. Наиболее часто в состав майоликовых масс вводится кварцевый песок, мел или известняк, так как SiO₂ и CaO способствуют образованию прочной связи майоликового черепка с глазурью, кроме того, снижается усадка изделий. Часто майоликовые изделия покрывают слоем белой глины – ангоба, скрывающего натуральный цвет черепка.

Обжигается глиняная майолика дважды: 1-й обжиг проходит при температуре 800–850ºС, 2-й, глазурный, – при 960–1050ºС.

Низкая температура глазурного обжига майолики позволяет использовать для декорирования широкую палитру цветных глазурей и эмалей. С целью обеспечения постоянных технологических свойств майоликовых масс и высокого качества изделий, изготовляемых из нестабильного по составу местного глинистого сырья, некоторые заводы вводят в массы 5–6 и более разновидностей глин.

Фаянс представляет собой тонкокерамические изделия из бело жгущихся глин. Имеет пористую мелкозернистую структуру, не просвечивает, в неглазурованном виде впитывает и пропускает воду. Обжиг двукратный: 1-й – при температуре 1250–1280С, 2-й – 1100–1140С.

Пористость твёрдого фаянса 9–12% является причиной поглощения им влаги из воздуха, что приводит к небольшому объёмному увеличению фаянсового черепка и, как следствие, к растрескиванию глазурного слоя – цеку. Поэтому наблюдается тенденция к сокращению фаянсового производства и увеличению выпуска керамики со спекшимся черепком.

В зависимости от своего состава и температуры обжига фаянс может быть твёрдым, мягким, шамотным, глинистым, известковым.

Тонкокаменные изделия характеризуются белым или цветным спёкшимся черепком. Производство осуществляется по фарфоровой или фаянсовой технологии, возможен однократный обжиг. Температура обжига – 1160–1280С. Тонкокаменные изделия в зависимости от применяемого сырья, степени спекания и цвета черепка, особенностей технологии носят различные названия: полуфарфор, низкотемпературный фарфор, «каменный товар» и др. Эта группа керамических производств получает в наше время преимущественное развитие.

Фарфор представляет собой высшее достижение керамической технологии; его основные свойства – белизна, просвечиваемость, механическая прочность, твёрдость, термическая и химическая стойкость – определили обширные области его применения: от изготовления посуды и изделий технического назначения до создания уникальных произведений искусства.

Основными видами сырья для фарфора являются каолин, кварц и полевой шпат; для повышения пластичности в фарфоровые массы вводится небольшое количество высоко пластичной глины.

В настоящее время освоено производство самых разнообразных видов фарфора.

Твёрдый фарфор используется для изготовления высококачественной посуды. Этот фарфор имеет высокую белизну, твёрдость, термическую и химическую стойкость. Обжигается при температуре 1320–1450С.

Мягкий фарфор имеет высокую просвечиваемость, блеск и широкую палитру красок. Используется для изготовления различных художественных изделий, но его термическая и химическая стойкость и механическая прочность значительно хуже, чем у твёрдого фарфора. Благодаря высокому содержанию флюса – полевого шпата – масса мягкого фарфора спекается при температуре 1250–1280С, т.е. значительно раньше по сравнению с твёрдым фарфором.

Один из видов мягкого фарфора – костяной. Его родиной является Англия, где в середине 18 века известным керамистом Д. Веджвудом была разработана технология и организовано изготовление изделий из керамической массы с использованием в качестве плавня костяной золы. Обжиг костей животных производится в печах до температуры около 1000С. Затем зола размалывается, выстаивается в течение 20 суток, очищается и высушивается. Состав костяного фарфора: каолин – 20%, глина огнеупорная – 10%, полевой шпат – 20%, костяная мука – 50%.

Первый обжиг фарфора –1280 С, второй – 1160 С.

Костяной фарфор имеет низкие эксплуатационные свойства: он нетермостоек, механическая прочность его низка. Но этот фарфор отличается высокой декоративностью, имеет специфический «тёплый» цвет черепка, просвечиваемость, блеск; всё это объясняет существование и дальнейшее развитие этого довольно сложного в производстве вида керамики.

На основе технологии костяного фарфора разработана масса «париан», используемая для изготовления скульптуры; неглазурованная поверхность изделий из париана напоминает мрамор благодаря мягкому матовому блеску.

Существует вид мягкого фарфора – «каррара», с высокой просве­чиваемостью и блеском, производство которого ещё сохранилось во Франции. Принципиальная технологическая схема получения керамики

Сырьевые материалы

К основным группам сырьевых материалов, применяемых в керамической промышленности, относят пластичные, отощающие материалы и плавни.

Пластичные материалы – глины, каолины, будучи замешаны с водой, под влиянием внешнего воздействия принимаютнужную форму, сохраняя ее при последующей сушке и обжиге. Глиняные частицы способны включать воду не только в свою химическую структуру (химически связанная вода), но и удерживать её вокруг частиц в виде тонких прослоек (физически связанная вода). Это качество определило способность глины, затворённой водой, обладать свойством пластичности. Пластичность – способность изменять свою форму под воздействием нагрузки без разрушения и удерживать форму после прекращения действия нагрузки. На пластичности глинистых минералов основан метод пластического формования глиносодержащих масс. Наряду с глинами в качестве пластичных материалов используют каолины – разновидности глинистых пород, содержащие глинообразующий минерал каолинит , который отличается белым цветом и высокой огнеупорностью. Каолин – непреложный компонент традиционных составов сырья для производства фарфора и фаянса.

Отощающие материалы – добавки к пластичным материалам (шамот, песок). Введённые в глину они, с одной стороны, уменьшают пластичность массы, затрудняя формование, но с другой – способствуют успешной сушке изделия, уменьшая возможность образования трещин и деформации, облегчая удаление воды из полуфабриката.

Плавни – вещества, дающие в смеси с глинистым веществом при прокаливании более легкоплавкие соединения (полевые шпаты, тальк, пегматит). Плавни не только снижают температуру спекания и огнеупорность глинистых материалов, но и участвуют в образовании структуры фарфора, повышая его просвечиваемость. Плавни в сырой массе действуют как отощающие добавки.

Виды основных групп сырьевых материалов составляющих керамическую массу, в значительной степени определяют типы керамики: фарфор, фаянс, майолику, терракоту и др.

Керамические материалы весьма разнообразны в силу различного химического и минералогического состава основных групп сырьевых материалов, а также различных добавок, вносимых для придания им сугубо индивидуальных свойств.

Основным сырьем для производства керамических изделий являются глины. Цвет сырых глин в зависимости от характера примесей очень разнообразен: он бывает белым, желтым, зеленым, красным, коричневым, синим, черным и т.д. Этот цвет сообщается глине органическими примесями, и при обжиге эти примеси выгорают. С технологической точки зрения, глины разделяют на жирные и тощие. Жирные глины отличаются от тощих более высокой пластичностью. При сушке и обжиге они дают больше усадки. Эти глины нежны на ощупь, при трении ногтем легко полируются, и полученный блеск сохраняется после обжига. В изломе жирные глины блестящи, иногда окрашены в темные тона, обычно вследствие содержания органических примесей.

Тощие глины обладают невысокой пластичностью и при сушке и обжиге дают небольшие усадки. Эти глины содержат сравнительно много примесей и, как правило, отличаются невысокой огнеупорностью. На ощупь они шероховаты, а в изломе – матовы. Тощие глины окрашены в желтоватые, красноватые и сероватые тона (в зависимости от вида примесей). Следует отметить, что в производстве керамики приходится повышать или понижать пластичность в зависимости от рода изделий и характера самой керамической массы.

По пластичности глины разделяют на 5 групп – от высоко пластичных до непластичных. По чувствительности к сушке – возможности принудительной сушки изделия без образования трещин – глины делят на 3 категории – от высокочувствительных до малочувствительных. По спекаемости – объёму открытых, т.е. сообщающихся с поверхностью, пор в отформованном и обожжённом образце – глины разделяют на 3 категории – от сильно спекающихся до неспекающихся.

Приготовление керамических масс

Различают три основных метода приготовления керамических масс: в виде шликера, в тестообразном состоянии, в виде сухих порошков.

Шликером называют суспензию (жидкость, в которой частицы твердого вещества находятся во взвешенном состоянии), состоящую из керамических материалов. Литейным называется шликер в виде льющейся керамической массы с пониженным содержанием воды, обычно обусловленным добавлением в эту массу электролита (жидкое стекло, кальцинированная сода).

Шликер приготовляют в барабанах совместным помолом пластичных и непластичных материалов или раздельным помолом этих материалов. Пластичные материалы обычно распускаются в глиномешалках (рис. 1). В кустарном производстве для приготовления керамической массы применяется отмученная тонкая глина с отощителем в виде шамота. Размер шамотных частиц: 0,3–0,5 мм – 60%; 0,5–1,5 мм – 40%.

Шамота вводится такое количество, которое бы обеспечило общую усадку не более 8%. В специальную емкость шамот и глина, высушенная до воздушно-сухого состояния и размером с грецкий орех, укладываются послойно. Выдержка глины с шамотом около недели, при этом масса раза 3–4 перемешивается. В некоторых случаях глиношамотную массу пропускают через глиномялку. Глина перед употреблением дол­жна быть выдержана в сухом прохладном месте 3–4 месяца, что позволяет глине принять однородность, завершить все физико-химические процессы, улетучивается воздух.

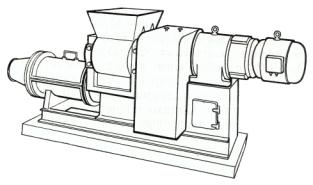

Рис. 1. Глиномялка

Приготовление глиняной массы для глазурованных изделий

Здесь применяется тонкая отмученная гончарная глина. Так как чере­пок будет покрываться глазурью, эмалями, глинистой массе черепка при­дают коэффициент теплового расширения (КТР), близкий КТР глазури. Для этого в глину вводится до 10–20% отмученного мела или 20–30% мергелей (глина с углекислым кальцием CaCO₃ ). К глине, применяемой для глазурованных изделий, предъявляются повышенная требовательность к однородности. Все компоненты глинистой массы перемалываются в шаровой мельнице. Размолотая масса процеживается через сито 10 000 отв. / 1 см² . Глина отстаивается и обезвоживается на прессах, целесообразно выдержать ее 3–4 месяца.

Декорирование керамических изделий

Декорирование является важным этапом в общем цикле технологического процесса по изготовлению художественных керамический изделий. Оно придаёт изделиям законченный вид, их художественное достоинство во многом зависит от способа декора и техники его исполнения.

Методы декорирования

Декорирование скульптурными методами производят на свежеотформованном или подвяленном изделии, находящемся в кожетвердом состоянии.

Декорирование живописными методами ведут на высушенном, обожженном, глазурованном изделиях.

Рельеф – любое выпуклое изображение, возвышающееся над поверхностью материала, или изображение, вдавленное в толщу материи (контррельеф). Рельефы, в частности контррельефы, наносятся в виде всевозможных вмятин, штрихов, полосок, украшающих гончарные изделия, которые можно наносить с помощью стеков, монет, колечек, наперстков, пуговиц, пилочек и других предметов домашнего обихода. Пользуясь ими как печатью, можно приготовить специальные штампики из глины, дерева или гипса, которые покрывают лаком для усиления их прочности.

Техника создания рельефа в гипсовой форме сводится к получению в самой форме негативного рельефа, то есть контррельефа . Рельефы образуются на изделии в результате формовки в гипсовых формах. Нанесение рельефного орнамента или скульптурных деталей возможно выполнять прямо на гипсовой модели пластилином.

В гипсовой форме рельеф ещё раз тщательно прорабатывается.

Ажур – вид декора, когда рисунок создаётся посредством сквозной резьбы материала. Вырезывание осуществляют под некоторым углом, соз­давая впечатление вырезов больших размеров, чем они есть на самом деле.

Живописный метод декорирования используется по обожжённому и глазурованному изделию. Применяется как ручная роспись подгла­зурными и надглазурными красками, так и механические способы деко­рирования (декалькомания, шелкография, аэрография, печать, штамп и др.), которые используются на предприятиях художественной керамики.

Само название красок – надглазурные и подглазурные – объясняет, что в одном случае живописный декор наносят на глазурованную повер­хность готового изделия, а в другом случае живопись наносят на кера­мическую основу изделия до покрытия её глазурью и проведения про­цесса обжига, таким образом она оказывается под глазурью. Декоратив­ный эффект в этих случаях получается различный, своеобразный.

Надглазурная живопись

Краски наносят кистью или пером, затем изделия подвергают деко­ративному обжигу, в процессе которого краски сплавляются с глазурью и прочно закрепляются на глазурованной поверхности изделия. Надгла­зурная роспись после обжига характеризуется чёткостью, выпуклостью рисунка, а также большим разнообразием палитры (оттенков) красок и более интенсивным их звучанием, чем в подглазурной живописи.

До проведения обжига на декорируемом изделии можно сделать все необходимые исправления (в случае неудачного нанесения рисунка) вплоть до снятия живописного слоя целиком при помощи смоченного в скипидаре тампона. После завершения декоративного обжига живопись также исправляют, повторив её в выгоревших местах, усиливая интенсивность звучания, прописав ещё раз полностью. После этого изделие обжигается.

Для того чтобы надглазурные краски в процессе росписи плотно прилипали к поверхности изделия и не отслаивались при сушке, разводят их скипидаром и скипидарным маслом и тщательно растирают шпателем.

Для керамической живописи применяют кисти беличьи, колонковые (рис. 8). Они очень эластичны. В зависимости от характера выполняемой работы используют кисти различной формы: мазковые, отводочные, пестроточные.

Рис. 2. Кисти, применяемые при живописных работах
керамическими красками

Надо помнить, что керамические краски и цветные глазури в большинстве случаев после обжига резко изменяют свой цвет. Они становятся более яркими в силу происхождения в них сложных химических процессов при повышении температуры обжига, в результате чего образуются окрашиваемые соединения, которые и придают интенсивное звучание декору. Для получения нужного цвета или оттенка рекомендуется пользоваться так называемой контрольной палитрой (образцы обожжённых красок), где каждый цвет краски значится под определенным номером.

При росписи также необходимо учитывать температуру обжига каждой используемой краски (вначале следует наносить краски с более высокой температурой плавления, например пурпурные) во избежание выгорания легкоплавких при декоративном обжиге.

Нужно знать, какие краски можно смешивать на палитре в процессе работы, а какие при этом могут дать грязный тон. Лучше смешиваются синие, фиолетовые, пурпурные краски. Тёплые краски при смешивании друг с другом могут растворяться одна в другой. Пурпурные (золотосодержащие) и синие примешиваются почти ко всем краскам, кроме красных на основе селена и хрома.

Синие с жёлтыми и пурпурными – хорошие смеси.

Красная коралловая не смешивается ни с чем.

Красные на основе селена смешивают друг с другом.

Нанося на керамический материал слой краски, важно уметь пользоваться кистями, набирая краску лишь на кончик кисти или на одну сторону (для мазка с растяжкой).

Подглазурная роспись

При подглазурной технике росписи декор наносят на неглазурованную поверхность изделия, после чего глазуруют, а затем подвергают политому обжигу. В этом случае декоративный (муфельный) обжиг не проводится.

Существует несколько способов ведения подглазурной живописи. Наиболее распространенный – живопись по утилю (изделия после первого обжига). В живописи по сырому изделию краски наносят на подсушенное изделие, находящееся в суховоздушном состоянии.

По сравнению с надглазурной подглазурная живопись более долговечна и прочна, т.к. сохраняется под слоем стекловидной глазури. Контур рисунка образуется более мягкого звучания, слегка расплывчатый. В подглазурной росписи сложность процесса заключается в том, что краски имеют способность прочно впитываться в черепок утильного изделия и даже при тщательной очистке ненужной краски на этом месте после обжига обязательно останется тёмное грязное пятно. Нельзя перекрывать неудавшийся мазок – получится глухое пятно. Подглазурная роспись требует точности и выразительности мазка. Примером мастерского владения техникой может служить роспись кобальтом гжельских изделий.

Роспись солями оксидов металлов осложняется тем, что эти растворы в большинстве случаев представляют собой бесцветные жидкости, и трудно ориентироваться в том, какой по качеству и силе звучания положен мазок. После нанесения растворов солей они, впитываясь в поверхность изделия, как бы исчезают, не оставляя внешнего следа и проявляются только после обжига. Для облегчения работы с солями к ним добавляется немного красителей (чернила, акварель), которые во время обжига выгорают.

Декорирование глазурями

Для придания изделиям художественной керамики наиболее декоративного и эффектного вида применяют различные глазури. Глазурь наносят на материал следующими основными способами: окунанием, поливом, пульверизацией, а также кистью.

Окунание производят вручную погружением изделия в бак с тща­тельно перемешанной глазурной суспензией, по консистенции напоми­нающей сметанообразную массу. Этот способ широко применяется при сплошном нанесении глазури на небольшие предметы и при частичном покрытии поверхности изделия глазурью.

Поливка применяется при глазуровании изделий, требующих покрытия глазурью только с одной стороны (например облицовочные плитки), а также при глазуровании внутренней поверхности посуды. Излишки глазури при этом выливаются.

Пульверизация применяется главным образом при глазуровании громоздких и легко ломающихся тонкостенных изделий, а также необожжённых изделий, учитывая, что при таком способе глазурования они не размокнут.

Кистью наносится глазурь при частичном глазуровании и при использовании нескольких цветов глазури на одном изделии.

Для фарфора и фаянса более характерен декор прозрачными глазурями.

Декорирование потёчными цветными глазурями ведут обычно на майолике. Для майолики и гончарных изделий применяют легкоплавкие глазури (температура плавления не выше 1000ºС), которые подразделяют на свинцовые, щелочно-свинцовые, борно-свинцовые, бессвинцовые.

Бесцветные глазури характеризуются тем, что в их материалах отсутствуют красящие соединения, обладающие свойством при обжиге растворяться в глазурной массе.

Окраска цветных глазурей объясняется введением в состав бесцветных глазурей пигментов в виде оксидов определённых металлов и их солей.

В синей глазури цвет обусловлен введением в состав глазури оксидов или солей кобальта. Голубой цвет определяется наличием оксида меди, создающего красивые голубые и бирюзовые цвета. Зелёный цвет различной глубины и оттенка зависит от присутствия оксида меди. Оксид хрома окрашивает глазури в яркие, но малопрозрачные зелёные тона. Жёлтый цвет получают при введении в глазурь оксида железа и оксида сурьмы.

Эмаль – разновидность глазури. Это непрозрачная глухая глазурь. Эмаль применяется для цветных керамических материалов в качестве грунта, на котором пишут красками, и для росписи изделий из цветного материала.

Как грунт в основном применяют белую эмаль, наносимую на изделие методом поливания. После того, как эмаль подсохнет, по ней пишут с помощью кисти керамическими красками. После обжига создаётся впечатление, будто краски слегка тонут в эмали, давая нежные и глубокие контуры рисунков. Роспись по сырой эмали требует от исполнителя свободного владения кистью, уверенного мазка и большого навыка. Она представляет собой самую сложную технику живописи для майолики.

Для росписи изделий из красно-жгущихся глин применяют широкую палитру цветных эмалей. Роспись ведут техникой резерважа. Для этого эмали, предназначенные для нанесения живописного одноцветного или многоцветного рисунка, смешивают с раствором воска, скипидара и глицерина, а затем кистью пишут на предварительно очищенном от пыли изделии, используя полученную жировую эмульсию. После выполнения рисунка изделие окунают в чан с глазурным шликером. Шликер пристаёт к свободным пористым участкам, не покрытым глазурью. В процессе обжига жировой состав выгорает, а рисунок, нанесённый глазурью, остаётся.

Необычный художественный эффект достигается при украшении художественных изделий так называемыми перегородчатыми эмалями. На изделии выполняются перегородки высотой от 1 до 2 мм, разделяю­щие контуры цветовых пятен, которые будут в дальнейшем нанесены на изделие. В процессе глазурованного обжига эмали расплываются и за­крепляются на изделии, при этом контуры цветовых пятен будут четко проявляться. Этот способ широко применяют для производства архи­тектурно-художественной керамики (майоликовые вставки, панно).

Дефекты глазури. Часть дефектов связана с неправильным подбором состава глазури к материалу, из которого сделано изделие: это цек – сетьмелких волосяных трещин на глазури, а также отслаивание глазури. Другая группа дефектов связана с неправильно выбранной температурой обжига изделий. При завышенной температуре обжига наблюдается сухость глазури – снижение блеска и шероховатость, матовость – при заниженной или завышенной температуре, плохой разлив, волнистость, слабый блеск – при недожоге, т.е. заниженной температуре обжига. При неправильном нанесении глазурного шликера могут возникать натёки – утолщения глазури в отдельных местах изделия. При плохой очистке глазуруемого изделия от пыли и жира могут возникнуть плешины – отсутствие глазури в отдельных местах. С той же причиной связана сборка – стягивание глазури в капельки и складки. При заниженной температуре утильного обжига могут образоваться наколы – точечные впадины, при слишком быстром нагреве в интервале температур 800–1000ºС – пузыри или прыщи.

Ассортименткерамических товаров

Ассортимент керамических товаров формируется под воздействием научно-технического прогресса, социально-демографических факторов, смены стилевых направлений в декоративно-прикладном искусстве.

Ассортимент изделий тонкой керамики классифицируют по типу керамики, назначению, виду изделий, фасонам, размерам, видам и сложности декорирования, комплектности.

По комплектности различают посуду штучную (одиночную), парную (чашки с блюдцами), в виде наборов, комплектов, сервизов и гарнитуров.

Наборы – совокупность одного вида посуды, например наборы тарелок разного размера.

Комплект– несколько видов посуды одного назначения, например подарочный комплект из чашки с блюдцем и тарелки.

Прибор – это набор или комплект для индивидуального пользования.

Сервизы – чайные, кофейные, столовые – включают обязательные виды посуды для определенного числа человек.

Гарнитуры – представляют собой совокупность сервизов, наборов или комплектов, объединенных единым стилевым решением.

Фарфоровые изделия благодаря ценным физико-химическим и эстетическим свойствам фарфора очень разнообразны по назначению.

Ассортимент чайной и кофейной посуды из твердого фарфора весьма широк и представлен в прейскуранте следующими основными видами: чайные чашки с блюдцами (вместимостью 0,2-0,5 л.), кофейные чашки (0,60-0,130 л.) кружки (0,90-0,5 л.), стаканы (0,2-0,25 л.), пиалы (0,140-0,4 л.), чайники заварные (0,25-1 л.), доливные (до 5 л.), кофейники (0,5-1,4 л.), масленки, сливочники, сухарницы, вазы для фруктов и варенья, блюдца для варенья, полоскательницы.

Выпускают посуду с обычной толщиной черепка и тонкостенную, групповую и вне групповую, штучную и комплектную – комплекты, наборы, сервизы, гарнитуры.

Ассортимент чайной и кофейной посуды из низкотемпературного фарфора менее разнообразен – в основном это отдельные изделия.

Ассортимент столовой посуды из обычного, твердого и низкотемпературного фарфора включает тарелки мелкие (диаметром 150,175, 200, 220, 240 мм), глубокие (200, 220,240 мм), миски (170-220 мм), блюда круглые (250—350 мм), овальные, селедочницы, вазы для бульона, супа, копмота (вместимостью 1,2-3,5 л.), подливочники, салатники, менажницы (для гарнира), шпротницы, изделия для специй – солонки, горчичницы, перечницы, хренницы, уксусницы. Вырабатывают как штучную, так и комплексную столовую посуду в виде наборов и сервизов. Кухонную посуду изготавливают из твердого и низкотемпературного фарфора; это банки для сыпучих продуктов, горшки для простокваши, смиетанницы, сырницы, чайницы, доски для сыра, подносы, дуршлаги и др.

Чайная и столовая посуда для детей (штучные изделия и наборы) помимо меньших размеров отличаются простыми удобными формами, яркими рисунками с изображениями животных, птиц, персонажей сказок и т.п.

Художественно-декоративные изделия представлены весьма широко. Это высокохудожественная посуда, декоративные изделия для украшения стола и интерьера, сувениры. Их изготавливают из твердого и мягкого фарфора, белых и цветных масс. Декоративные изделия, (скульптура, бюсты и др.) могут выпускаться глазурованными и неглазурованными, в «белье» и раскрашенными, в виде отдельных изделий или комплектов. Номенклатура изделий, художественное их решение специфичны для каждого завода – изготовителя.

Ассортимент тонкокаменных изделий из полуфарфора включает отдельные предметы и наборы посуды, декоративные изделия: вазы, скульптуру, куманцы, пепельницы и сувениры. Декорируют их ангобами, надглазурными и подглазурными красками, растворимыми солями металлов, цветными глазурями.

Из термостойких тонкокаменных масс вырабатывают кухонную жаростойкую посуду.

Ассортимент фаянсовых изделий ввиду меньшей механической и термической устойчивости, отсутствия просвечиваемости, предствлен в основном столовой, штучной и комплектной посудой. Ее номенклатура и варианты размеров разнообразнее, чем у фарфоровой посуды. Однако около 70% в ассортименте фаянсовой посуды составляют тарелки. Ассортимент чайной посуды невелик; в нем отсутствуют, например чайники, вазы для варенья, чайные сервизы. Выпускают и кофейные сервизы. Фасоны изделий округлые или овальные с мягким переходом частей, разделки выполнены обычно подглазурно полумеханическими методами. Художественно-декоративные изделия представлены вазами для цветов и декоративными настенными тарелками, сувенирами.

Майоликовые изделия носят выраженный национальный характер. Структура ассортимента, виды формы изделий, приемы декорирования и даже цветовой колорит традиционны для отдельных местностей и предприятий. Ассортимент классифицируют по виду черепка - из беложгущихся и цветных глин, назначению и другими признаками. Из майолики вырабатывают штучную и комплектную чайную, кофейную и столовую посуду, в большом количестве выпускают художественно-декоративные изделия.

Художественные майоликовые изделия представлены скульптурой (чаще фигурки животных), вазами для цветов и декоративными (настольными, настенными, напольными, подвесными) тарелками и блюдами, сувенирами, а также изделиями утилитарного характера. Декорируют майоликовые изделия росписью ангобами, гравировкой по ангобу, одноцветными и потечными глазурями, глазурями внесенными в «кракле», восстановительного огня и др.

Потребительские свойства керамических товаров.

Потребительские свойства керамических товаров определяются функциональными, эргономическими , эстетическими достоинствами авторского образца, свойствами керамики и и качеством изготовления изделий. Многие физико-химические свойства керамики служат показателями потребительских свойств фарфоровой и фаянсовой посуды. Важнейшими из них являются следующие.

Пористость – это содержание открытых и замкнутых пор в черепке. Открытая пористость характеризуется величиной водопоглощения и изменяется от 0,1% у фарфора до 16% у майолики. С увеличением пористости снижается прочность изделий, их термостойкость, химическая устойчивость, гигиеничность, просвечиваемость, несколько повышается белизна.

Белизна – способность диффузно отражать свет – представляет собой важный показатель эстетических свойств фарфорофаянсовых изделий. Зависит она главным образом от присутствия в массах и глазурях окрашивающих оксидов – ( Fe₂ O₃ , TiO₂ и других), режима обжига. Белизна твердого фарфора - 60-65%, костяного – 74-78%.

Просвечиваемость, то есть способность пропускать свет, присуща только твердому и мягкому фарфору. Она зависит от количества стекловидной фазы в структуре пористости. Просвечиваемость черепка твердого фарфора толщиной 2 мм составляет 0,09-0,15%, мягкого - гораздо выше.

Блеск глазури - способность поверхности изделия зеркально отражать свет – определяется составом глазури и состоянием поверхности. Наличие в составе глазури оксидов калия, бария, свинца повышает блеск, а дефекты глазури – наколы, оспины – снижают его.

Механические свойства керамики, как и стекла, характеризуются высокими показателями прочности при сжатии и низкими при растяжении, изгибе, ударе. Так прочность твердого фарфора при сжатии 450-550 МПа, при растяжении 40, а при ударе - всего 0,1-0,2 МПа. Глазурь фарфора отличается высокой твердостью – 7 единиц минералогической шкалы, глазурь фаянса – 6, глазурь майолики – 5 единиц. Твердые глазури хорошо противостоят истиранию, царапанью, долгое время сохраняют гладкость и и блеск поверхности. Механические свойства керамики зависят от состава и структуры черепка и глазури, состояния поверхности.

Термическая устойчивость изделий во многом обуславливается свойствами глазури и ее согласованностью с черепком по термическому расширению. Термостойкость посуды из твердого фарфора не менее 165^о С, фаянсовой с бесцветной глазурью – 145, с цветной глазурью – 115, майоликовой посуды – 130-150^о С.

ГОСТ 4.69-81 «Посуда фарфоровая и фаянсовая. Номенклатура показателей» Устанавливает Следующий перечень показателей, которые учитывают при разработке стандартов и оценке качества изделий:

показатели назначения - линейные размеры и вместимость, устой на поверхности, величина водопоглощения, термостойкость;

показатели надежности – сопротивление изгибу, удару, отрыву приставных деталей, прочность на истирание глазури и декора, их кислото и щелочестойкость;

эстетические показатели – белизна, просвечиваемость черепка, блеск глазури, точность воспроизведения авторского образца и эталона, показатели целостности композиции, совершенства формы и декора;

эргономические показатели – гигиеничность и удобство пользования изделием. Гигиеничность характеризуется выделением вредных веществ, а удобство пользования – показателем соответствия массы изделия силовым возможностям человека, размерам и форме руки, оно характеризуется также допустимым углом наклона изделия до выпадения крышки, шероховатостью незаглазурованных частей изделия.

Качество керамических товаров.

Стандарты различных категорий и видов регламентируют показатели потребительских свойств керамических товаров, правила маркировки, упаковки, транспортирования и хранения.

Установлены показатели назначения – размеры и устойчивость изделий на плоскости, показатели водопоглощения и термостойкости. Водопоглощение черепка обычного твердого фарфора не должно превышать 0,2%, низкотемпературного фарфора - 0,8, тонкокаменных изделий – 3, фаянсовых – 12, майоликовых с белым черепком – 12, с цветным черепком – 16%.

Термостойкость фарфоровой посуды должна составлять 165^о С, фаянсовой с бесцветной глазурью – 145, с цветной глазурью – 115, майоликовой посуды –130-150^о С.

Нормируют показатели надежности – прочность плоских изделий и прочность прикрепления деталей, кислотостойкость посуды. Посуда должна быть прочной. Тарелки и блюдца из обычного твердого и низкотемпературного фарфора не должны разрушаться при хранении в течение 5 дней в стопах по 120 штук, из костяного фарфора и фаянса – по 100 штук. Приставные детали (ручки, носики) должны выдерживать нагрузку, которая вдвое превышает массу воды, заполняющую изделия. Поверхность посуды, соприкасающейся с пищей должна быть кислотостойкой.

Обуславливают эргономические показатели. Ограничивают выделение вредных веществ из глазури и керамических красок, нормируют показатели удобства пользования: плотность посадки крышки, показатель сливной способности. Крышки чайников и кофейников не должны выпадать при наклоне изделия на 70^о (крышки с высоким шарниром или замком –на 80^о ) жидкость должна выливаться из посуды нераздельной параболической струей.

Из эстетических показателей нормируют белизну (60-65%) и просвечиваемость (до 2,5 мм) фарфора. Показатели целосности композиции, совершенства формы и декора регламентируют требованием соответствия изделий образцу-эталону.

Стандарты устанавливают требования к качеству изготовления посуды. Посуда должна иметь правильную форму, детали (ручки, носики) должны соответствовать оттенку корпуса. Глазурь должна быть сплошной, равномерной по толщине, незаглазированные края фарфоровых изделий - зашлифованными и заполированными, ножки – зашлифованными.

При отступлениях в технологических режимах возможно образование дефектов. Не допускаются следующие дефекты, при наличии которых изделия переводят в брак: трещины, сквозные отколы, незашлифованные и незаглазированные, пузыри (вздутия черепка или глазури диаметром 4 мм и более), цек (трещина) глазури, отслоение краски, ангобы, глазури.

В зависимости от вида, размера и количества дефектов фарфоровую и фаянсовую посуду подразделяют на 1,2 и 3-й сорта; изделия тонкокаменные и и майоликовые – на 1-й и 2-й сорта. Посуду из низкотемпературного фарфора на сорта не делят. Для некоторых предприятий предусмотрены сорта – высший, 1,2 и 3-й.

При контроле качества керамических товаров в торговле из разных мест партии отбирают выборку в объеме 1%, но не менее 10 изделий. Проверяют соответствие изделий образцам - эталонам по форме, отделке, декору, комплектности, определяют наличие дефектов и правильность установления сорта. В необходимых случаях в лабораторных условиях измеряют физико-технические показатели.

При приемке товаров контролируют способ и состояние упаковки, полноту и четкость маркировки.

Список литературы.

1)Товароведение и экспертиза потребительских товаров. В.В. Шевченко, И.А. Ермилова, А.А. Вытовтов и др.

2) Нормативные документы

• ГОСТ 13799-81 Продукция плодовая, ягодная, овощная и грибная консервированная. Упаковка, маркировка, транспортирование и хранение
• ГОСТ 13342-77 Овощи сушеные. Упаковка, маркировка, транспортирование и хранение
• ГОСТ Р 52477-2005 Консервы. Маринады овощные. Технические условия
• ГОСТ Р 52622-2006 Овощи сушеные. Общие технические условия
• ГОСТ 28322-89 Продукты переработки плодов и овощей. Термины и определения

• ГОСТ Р 52636-2006 Электронная история болезни. Общие положения
• ГОСТ 12044-93 Семена сельскохозяйственных культур. Методы определения зараженности болезнями
• ГОСТ 30360-96 Семена эфиромасличных культур. Методы определения зараженности болезнями

3) Августиник А.И. Керамика. Л., 1975.

4)Акунова Л.Ф., Приблуда С.З. Материаловедение и технология про­изводства художественных керамических изделий. М., 1979.

5)Акунова Л.Ф., Крапивин В.А. Технология производства и декори­рование художественных керамических изделий. М., 1984.

6)Миклашевский А.И. Технология художественной керамики. Л., 1971.

7)Захаров А.И. Основы технологии керамики. М., 2002.

8)ceramics-pottery.ru
