Реферат: Планування технічних обслуговувань машин

РЕФЕРАТ

на тему:Планування технічних обслуговувань машин


ЗМІСТ

1. Вибір типів засобів діагностики і технічного обслуговування машин в господарствах

2.Визначення об'ємів робіт по технічному обслуговуваннютракторів в господарствах

3. Робоча документація спеціалізованої ланки діагностики і технічного обслуговування машин

Використана література


1. Вибір типів засобів діагностики і технічного обслуговування машин в господарствах

Засоби діагностики і обслуговування сільськогосподарської техніки вибирають з таким розрахунком, щоб разом з високопродуктивним і ефективним використовуванням цих засобів забезпечити мінімум грошових витрат на їх зміст.

Пересувні і стаціонарні засоби діагностики і технічного обслуговування машин оснащені в основному однотипним устаткуванням, приладами, пристосуваннями і інструментом. Тому при рішенні питання про доцільність використовування тих або інших типів технічних засобів достатньо порівняти питомі витрати на їх зміст.

Нижче приведений порівняльний розрахунок витрат на зміст пересувних ремонтно-діагностичних майстерень і стаціонарних постів діагностики і технічного обслуговування тракторів, а також кількості засобів, необхідного для ТО-3.

Загальні річні витрати Сп на зміст пересувної ремонтно-діагностичної майстерні визначаються з виразу:

Спп + Мп + Оп + Ап + Пп

деЗп — заробітна платня обслуговуючого персоналу пересуванням майстровим; Мп — витрати на придбання матеріалів і запасних частин для пересувної майстерні; Оп —витрати на технічне обслуговування і ремонт майстерні; Ап — амортизаційні відрахування на реновацію і капітальний ремонт майстерні; Пп —витрати на пробіг майстерні.

Питомі експлуатаційні витрати Вп на зміст пересувної ремонтно-діагностичної майстерні:


Вп = Сп / Тп

де Тп — загальний річний час роботи майстрової, ч.

Загальні річні витрати Сс на зміст стаціонарного поста діагностики і технічного обслуговування:

Сс = Зс + Мс + Ос + Ас + Пт

де Зс —заробітнаплатня обслуговуючого персоналу стаціонарного поста; Мс —витратина придбання експлуатаційних матеріалів для устаткування і споруд; Ос — витрати на технічне обслуговування і ремонт устаткування і споруд поста; Ас — амортизаційні відрахування на реновацію і капітальний ремонт поста; Пт — витрати на пробіг тракторів від бригади колгоспу або відділення радгоспу до центральної ремонтної майстерні, де розміщений стаціонарний пост, і назад.

При розрахунку слід враховувати лише витрати, пов'язані з виконанням діагностичних і регулювальних робіт, усуненням несправностей і заміною складових частин об'єкту діагностики і технічного обслуговування (аналогічні витратам при використовуванні пересувної ремонтно-діагностичної майстерні).

Питомі експлуатаційні витрати Вс на зміст стаціонарного поста діагностики і технічного обслуговування:

Вссс

де Тс — загальний річний час роботи поста, ч.

Для отримання необхідних вихідних даних при розрахунку використовуються наступні джерела:

заробітна платня обслуговуючого персоналу — на основі діючого порядку і нормативів;

витрати на придбання матеріалів і запасних частин до діючим нормам їх витрати і вартості;

витрати на технічне обслуговування і ремонт устаткування і споруд стаціонарного поста і пересувної ремонтно-діагностичної майстерні — на основі діючих нормативів;

амортизаційні відрахування — відповідно до діючих норм амортизації для різних видів устаткування і споруд;

витрати на пробіг ремонтно-діагностичної майстерні від місця стоянки до пунктів технічного обслуговування і назад і на переїзд тракторів від бригади (відділення) до центральної ремонтної майстерні і назад— за нормативними даними або по фактичних середніх витратах, встановлюваних на підставі бухгалтерського обліку.

Як показує досвід, пересувну ремонтно-діагностичну майстерню доцільно використовувати при значних радіусах обслуговування машин, що перевищують 10... 12 км від центральної садиби господарства, а також для заявочного технічного обслуговування, пов'язаного з виявленням і усуненням несправностей в умовах експлуатації. При невеликих радіусах обслуговування для. проведення складних видів технічного обслуговування і усунення несправностей переважно стаціонарний пост діагностики і технічного обслуговування машин.

Середньорічну кількість Ргп тракторів, обслуговуваних ремонтно-діагностичній майстерні, можна підрахувати по формулі:

Ргпсм ДКсм ηп.в.

де Рсм —кількістьтракторів, обслуговуваних одній майстерні га повну робочу зміну; Д — кількість робочих днів в році;, Ксм — коефіцієнт змінності (відношення кількості змін до кількості робочих днів за період); ηп.в. — коефіцієнт використовування робочого часу.

Одна пересувна ремонтно-діагностична майстерня при плановому обслуговуванні тракторів дозволяє виконати діагностичні і регулювальні роботи з одночасним усуненням несправностей в середньому для 1,2 трактори в зміну при ηп.в. = 1.

Приймаючи кількість робочих днів в році, зайнятих на обслуговуванні тракторів ремонтно-діагностичної майстерні, Д=170 (при тривалості робочої зміни 8 ч), Ксм =1 (робота в одну зміну) і ηп.в = 0,7, одержимо:

Рг.п. =1.2*170*1*0.7=143 трактора

Якщо прийняти річне напрацювання на один трактор рівної в середньому 1050 что при періодичності ТО-3 через кожні 960 ч кількість фізичних тракторів, обслуговуваних одній ремонтно-діагностичній майстерні, складе:

От.п. =(143*960)/1050=131трактор

При обслуговуванні тракторів на стаціонарному посту діагностики і технічного обслуговування коефіцієнт використовування робочого часу декілька вище, ніж при обслуговуванні за допомогою пересувної ремонтно-діагностичної майстерні (за вирахуванням витрат часу на переїзди і обслуговування автомашини).

Приймаючи ηп.в = 0,8, при однозмінній роботі поста одержимо:

Рг.п. =1.2*170*0.8=163трактора

Кількість фізичних тракторів, обслуговуваних одним стаціонарним постом, складає:


От.п. =(163*960)/1050=143трактор

Знаючи кількість тракторів, що знаходяться в експлуатації, підраховують необхідну кількість пересувних ремонтно-діагностичних майстрових або діагностичних установок і стаціонарних постів діагностики і технічного обслуговування.

Зважаючи на нерівномірне завантаження тракторів протягом сезону в напружені періоди польових робіт може відчуватися недолік в засобах діагностики і технічного обслуговування і в обслуговуючому персоналі. Цей недолік компенсують шляхом організації групового обслуговування двох або декількох тракторів однією спеціалізованою ланкою одночасно. В цьому випадку продуктивність праці зростає в 1,3... 1,4 рази. Крім того, в господарствах є трактори, які завантажені не повністю, унаслідок частих простоїв з організаційних, технологічних і інших причин, що також створює додаткові резерви.

Пересувні ремонтно-діагностичні майстерні і пости діагностики і технічного обслуговування тракторів можуть належати як господарству, так і спеціалізованому підприємству. В цілях найраціональнішого використовування технічних засобів пересувну ремонтно-діагностичнумайстерню КИ-9924 ГОСНІТИ (КИ-817Д ГОСНИТИ), пересувну діагностичну установку КИ-4270А ГОСНИТИ (КИ-13905 ГОСНИТИ) або комплект стаціонарного поста КИ-5308А ГОСНИТИ доцільно мати в господарствах з парком не менше 100...120 тракторів. При меншому парку трактори повинні обслуговуватися засобами (головним чином пересувними), спеціалізованих підприємств.

2. Визначення об'ємі робіт по технічному обслуговуванню тракторів в господарствах

Об'єм робіт по технічному обслуговуванню тракторів визначають відповідно до кількості палива, що витрачається, структури і кількісного складу машинно-тракторного парку.

У більшості зон країни польові роботи носять сезонний характер, що обумовлює значну нерівномірність витрати палива на виконання даних робіт. З цієї причини міняється і об'єм робіт по технічному обслуговуванню. Тому роботи спеціалізованих ланок слід планувати окремо для весняно-літнього і осінньо-зимового періодів.

Об'єм робіт по технічному обслуговуванню тракторів і кількість робітників спеціалізованої ланки розраховують в наступному порядку.

1.Визначають загальну витрату палива на роботу тракторів за період весняно-літніх і осінньо-зимовий польових робіт.

2.Підраховують періодичність Пср технічного обслуговування тракторів, закріплених за пунктом технічного обслуговування (ПТО), по формулі:

nср = (П1 К1 + П2 К2 +…+ Пn Кn )/ К1 + К2 +…+ Кn

де П1, П2 .... Пn — періодичність технічого обслуговування тракторів, закріплених за ПТО, кг витраченого палива; К12 .... Кn — кількість тракторів однойменної марки.

Для кожного виду технічного обслуговування (ТО-1, ТО-2, ТО-3) підраховують свою періодичність.

3. Підраховують кількість планованих технічних обслуговуванні, знаючи планований об'єм робіт Q;

а) за весняно-літній період


Zв-.л .ТО-1 =0.75Qв-лсрТО-1

Zв-.л .ТО-2 =0.75Qв-лсрТО-2

Zв-.л .ТО-3 =0.75Qв-лсрТО-3

б) за осінньо-зимній період

Zо-.з .ТО-1 =0.75Qо-зсрТО-1

Zо-.з .ТО-2 =0.75Qо-зсрТО-2

Zо-.з .ТО-3 =0.75Qо-зсрТО-3

3.Підраховують трудомісткість Тср кожного виду технічного обслуговування (ТО-1, ТО-2 і ТО-3) по формулі:

Тср = (Т1 k1 + Т2 k2 +…+Тn kn )/k1 +k2 +…+kn

де Т1 Т2 …Тn — трудомісткість технічного обслуговування окремого вигляду по марках машин, ч; k1 k2 ... kn — кількість певного виду технічних обслуговуванні.

5. По даний трудомісткість кожного виду технічного обслуговування визначають загальну трудомісткість Т технічного обслуговування:

а) за весняно-літній період

Тв-л ТО-1серТО-1 Zв-.л .ТО-1

Тв-л ТО-2серТО-2 Zв-.л .ТО-2

Тв-л ТО-3серТО-3 Zв-.л .ТО-3

б) за осінньо-зимній період

То-зТО-1серТО-1 Zо-.зТО-1

То-зТО-2серТО-2 Zо-.зТО-2

То-зТО-3серТО-3 Zо-.зТО-3

6. Визначають сумарну трудомісткість технічних обслуговуванні по тракторах однойменних марок по кожному періоду окремо і в цілому за рік.

7. Підраховують фундацію Ф(ч) робочого часу одного виконавця до формулі:

Ф= D tзм Кзм ηвр

Де D— кількість робочих днів за планований період; tзм тривалість зміни, ч; Кзм — коефіцієнт змінності (відношення кількості змін до кількості робочих днів за період) ; ηвр — коефіцієнт використовування робочого часу зміни (ηвр = 0,85...0,90).

8. На основі проведених розрахунків визначають кількість Р (чол) робітників спеціалізованої ланки, необхідних для виконання ТО-1 і ТО-2;

а) для весняно-літній періоду

Рв-л =(Тв-л ТО-1в-л ТО-2 )/Ф

б) для осінньо-зимній періоду

Ро-з =(То-з ТО-1о-з ТО-2 )/Ф

На підставі виробничо-фінансових завдань бригадам колгоспів і відділенням радгоспів, а також планового завантаження тракторів з вказівкою кількості технічних обслуговуванні (по видах) в кожному місяці і по кожному трактору складають річний план діагностики і технічного обслуговування тракторів, Відповідно до цього плану і виробничих завдань тракторно-рільничим бригадам колгоспів і відділенням радгоспів, обумовленими календарними агротехнічними термінами, складають місячний план-графік діагностики і технічного обслуговування, в якому наростаючим підсумком проставляють витрату палива або напрацювання в годиннику і наголошують на даті проведення відповідного технічного обслуговування. Види і терміни проведення технічних обслуговуванні визначають з урахуванням напрацювання від останнього ремонту і відповідно до періодичності технічного обслуговування тракторів.

Час простою трактора на технічному обслуговування планують, виходячи з трудомісткості і тривалості відповідного виду технічного обслуговування. Тривалість технічного обслуговування можна визначити орієнтовно розподілом трудомісткості на кількість робітників спеціалізованої ланки.

Для контролю термінів технічного обслуговування тракторів користуються жетонами, талонами або огорожними обліково-лімітними книжками, видаваними трактористу на термін між технічними обслуговуваннями" самим вчиненим є облік витрати палива і дизельного масла і встановлення термінів проведення технічного обслуговування по обліково-лімітній книжці, яка містить 16 заправних відомостей і 16 нарядів на проведення технічного обслуговування. Кількість заправних відомостей і нарядів відповідає числу періодичних технічних обслуговуванні від початку експлуатації нового або відремонтованого трактора до ТО-3 або між ТО-3.

3. Робоча документація спеціалізованої ланки діагностики і обслуговування машин

Основна робоча документація ланки технічного обслуговування машин включає технологію технічного обслуговування, керівництво по передремонтній діагностиці машин і діагностичну карту, Крім того, у розпорядженні майстра по діагностиці сільськогосподарської техніки і майстра-налагоджувати є технічні описи засобів вимірювань, правила їх експлуатації.

Технологія технічного обслуговування містить технологічні карти, в кожній з яких вказані виконавці робіт, трудомісткість їх виконання і технічні засоби, висловлена методика виконання робіт і технічні вимоги до функціональних (відновлюваним при технічному обслуговуванні) параметрів полягання.

Керівництво по передремонтній діагностиці машин також складається з окремих технологічних карт. На відміну від технологічних карт технічного обслуговування в них приведена методика визначення полягання зносу складових частин машини головним чином по ресурсних параметрах і вказані технічні вимоги на вибраковування складових частин, що вичерпали міжремонтний ресурс.

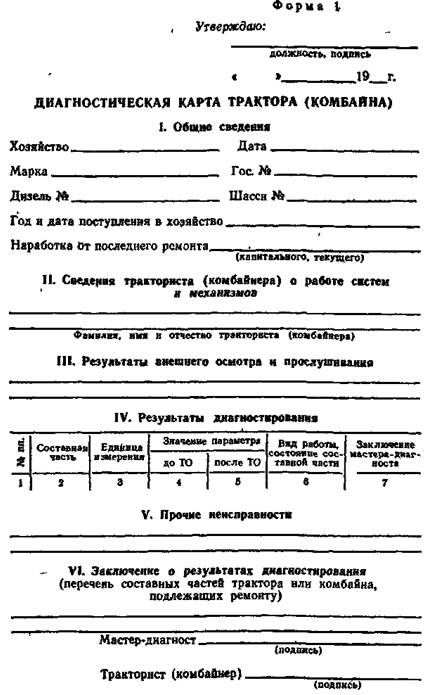

У діагностичну карту (форма 1) записують результати діагностики складових частин машини, указують характер і об'єм робіт по попередженню і усуненню відмов, а також наголошують на залишковому ресурсі складових частин, що забезпечують їх безвідмовну роботу до чергового контролю або ремонту.

Заповнює її майстер-діагност або майстер-налагоджувати в процесі перевірки технічного полягання складових частин машин. В карту записують загальні відомості про машину (роздягнув I), зведення тракториста або комбайнера про основні неполадки, що виникають в процесі роботи (роздягнув II), які можуть бути взяті до уваги при остаточній опеньку технічного полягання машини.

Потім приступають до зовнішнього огляду складових частин, прослуховують механізми при роботі вхолосту і під навантаженням. Результати огляду і прослуховування записують в розділ III карти. Основний розділ діагностичної карти — роздягнув IV. В графі 2 цього розділу перераховані складові частини, що підлягають обов'язковому контролю при ТО-3 тракторів або ТО-2 комбайнів. В графі 3 вказані одиниці вимірювання параметрів технічного полягання машин. Результати вимірювань до і після виконання планово-запобіжних робіт і усунення відмов (регулювань, очищення, промивки, Заміни, ремонту складових частин) записують відповідно в графи 4 і 5.

У діагностичну карту заносять лише результати вимірювань параметрів полягання найважливіших складових частин трактора або комбайна, по який прогнозують залишковий ресурс.

У карту включені також параметри, значення яких істотно впливають на техніко-економічні характеристики машини.

Залежно від полягання об'єкту діагностики в графі 6 роблять наступні дометуй: І — справно; РГ — потрібне регулювання, Про — потрібне очищення, П — необхідна промивка, З — необхідна заміна, РМ — потрібен ремонт.

Якщо виявиться, що об'єкт діагностики справний і значення зміряного параметра знаходиться в межах, що допускаються, то в графі 5 роблять прочерк, а в графі 6 ставлять букву І (справно). В решті випадків виконують регулювальні або інші планово-запобіжні роботи, усувають несправності. Результати повторних вимірювань заносять в графу 5, а в графі 6 указують вид роботи.

При вимірюванні зазорів в нижніх н верхніх головках шатунів в діагностичну карту записують найбільше значення зазора, по якому потім визначають остаточний ресурс кривошипно-шатунного механізму. Те ж саме відноситься до нещільності клапанів газорозподілу і сумарного кутового зазора в механізмах силової передачі.

У тих випадках, коли не вимагається давати кількісну оцінку полягання об'єкту діагностики, графи 4 і 5 не заповнюють (в них роблять прочерки).

Якщо умовне позначення, проставлене в графі б, не дає повної відповіді, яка складова частина підлягає технічному обслуговуванню або яку несправність слід усунути, то, окрім перерахованих позначень, указують найменування складової частини, що вимагає втручання.

У графі 7 роблять помітку про виконання планово-запобіжнихробіт і усунення несправностей, вказаних в графі 6. Якщо робота виконана, ставлять букву В (виконано). Якщо об'єкт діагностики справний (не вимагається ніяких втручань), то в графі 7 роблять прочерк.

У розділ V записують несправності складових частин машини, що не увійшли до розділу IV. Там же указують види необхідних робіт по усуненню несправностей і роблять відмітки про їх виконання.

Відповідно до результатів діагностики майстер-діагност визначає залишковий ресурс основних складових частин, а також дає висновок про необхідність ремонту складових частин, ресурс яких вичерпаний повністю або до межі, що допускається.

Залишковий ресурс складових частин трактора або комбайна в годиннику або кілограмах витрати палива, а також перелік складових частин, що підлягають ремонту, указують в розділі VI діагностичної карти.


ВИКОРИСТАНА ЛІТЕРАТУРА

1. Ящура А.И. Система технического обслуживания и ремонта общепромышленного оборудования. — Москва: Энас, 2008. — 360 с.

2. Техническое обслуживание и ремонт дорожно-строительных работ [Текст] : [Учеб. пособие для ПТУ] / Е.Г.Гологорский, В.В.Колесниченко. - [Б. м.] : Высш. шк., 1991. - 286 с. : ил. - Библиогр.: с. 284.

3. Бельских, В.И. Справочник по техническому тракторов [Текст] обслуживанию и М.: диагностированию /В.И. Бельских Россельхозиздат, 1986. 389 с.

4. Лудченко О.А. Технічне обслуговування і ремонт автомобілів: організація і управління. – К.: Знання-Прес,2004. – 478 с

5. Лудченко А.А. Основы технического обслуживания автомобилей. – К.: Высшая школа, 1987 – 399 с.
