Реферат: Сельскохозяйственные машины
Министерство сельского хозяйства и продовольствия РФ
Уральская Государственная сельскохозяйственная академия
Кафедра автоматизации и механизации.
Реферат по дисциплине «Механизация и автоматизация сельскохозяйственного производства»
Тема:
СЕЛЬСКОХОЗЯЙСТВЕННЫЕ МАШИНЫ
Исполнитель: ANTONiO
ФТЖ 312 Т.
Руководитель: Зеленин А.Н.
Екатеринбург, 2007
Содержание
Введение. 3
Машины для глубокой обработки почвы.. 5
Машины для поверхностной и мелкой обработки почвы.. 7
Лущильники. 12
Общее устройство и классификация сеялок. 15
Машины для ухода за посевами. 16
Рабочие органы пропашных культиваторов. 18
Зерноуборочные комбайны.. 20
Заключение. 25
Литература. 26
B современном производстве продукции растениеводства широко используют машинные технологии. Под технологией в сельскохозяйственном производстве понимают систему производства, хранения, переработки и реализации продукцииc конкретными количественными и качественными показателями при наименьших затратах труда, средств иэнергии. Всякая технология — это результат многолетних научныхисследований и полевых опытов. Технологии непрерывно совершенствуют и дополняют. Новые технологии могут быть рекомендованы к внедрению в производство после всесторонней проверкив хозяйственных условиях и получения положительного экономического эффекта. Для конкретных условий хозяйствования можно применить несколько вариантов технологий. Однако не все они будутодинаково эффективны. Для выбора оптимального варианта ученый-агроном проводит технико-экономический анализ всех технологий c нормативным отражением, как рационально это делать на всех стадиях производства, какие ресурсы и техника для этого необходимы. B зависимости от наличия в хозяйстве средств интенсификации производства (семян, удобрений, средств химической защиты, машин, топлива и т. п.) применяют экстенсивные, нормальные, интенсивные и высокоинтенсивные технологии. Экстенсивные технологии ориентированы на использование естественного плодородия почв без применения органических и минеральныхудобрений. Нормальные технологии предусматривают применение удобрений в объемах, обеспечивающих поддержание среднего уровня окультуренности почв и предотвращение их деградации. Интенсивные технологии обеспечивают оптимальный уровень минерального питания растений и применение химических средств защиты растений от вредителей, болезней, сорняков и полегания.
Высокоинтенсивные технологии обеспечивают не только оптимальный уровень минерального питания растений и защиту их от сорняков, вредителей и болезней, но и качественно отличные способы предпосевной подготовки почвы с помощью комбинированных машин, посев семян на одинаковую глубину сеялками точного посева, адекватную систему ухода за посевами с использованием прецизионных опрыскивателей, уборку урожая высокопроизводительными техническими средствами с минимальными потерями и безотходную послеуборочную обработку урожая.
Нормальные технологии обеспечивают реализацию биологического потенциала возделываемых сортов более чем на 50 %, интенсивные — на 65, высокоинтенсивные — на 85 %.При составлении технологии для конкретных условий хозяйствования используют банк данных о базовых типизированных технологиях производства зерна, картофеля, кормов, овощей, сахарной свеклы, льноволокна и льносемян, включенных в федеральный регистр «Технологии производства продукции растениеводства».
Базовые технологии построены по блочно-модульному принципу и включают в себя девять основных технологических модулей: основную обработку почвы, предпосевную обработку почвы, подготовку семенного материала, посев, уход за посевом, уборку урожая, его послеуборочную обработку, хранение и подготовку к реализации. Каждый модуль состоит из оптимального набора технологических процессов, необходимых для выполнения законченного этапа производства соответствующей продукции. Например, модуль «Основная обработка почвы» при возделывании картофеля включает в себя технологические процессы: лущение, дискование, внесение органических удобрений, зяблевую вспашку. При необходимости модуль может быть дополнен технологическими процессами мелиорации земель: уборкой камней, внесением химических мелиорантов и др.
Привязка базовых технологий к конкретным условиям ландшафтов и хозяйств осуществляется с помощью основных и дополнительных технологических адаптеров, состоящих из технологических процессов и набора сельскохозяйственной техники для их выполнения. В адаптер включены лишь те технологические процессы, которые оказывают сходное воздействие на объект обработки. При возделывании свеклы используются следующие адаптеры: подготовка почвы; предпосадочная подготовка семян; применение органических и минеральных удобрений; посадка свеклы; защита от болезней, вредителей и сорняков; уборка свеклы; послеуборочная обработка; хранение свеклы; подготовка ее к реализации.
Машины для глубокой обработки почвы
Глубокой обработкой (глубже пахотного слоя) разрушают плужную подошву, препятствующую проникновению корней растений в нижние слои почвы изатрудняющуюпоступление грунтовой воды в пахотный горизонт. Рыхлением подпахотного горизонта увеличивают мощность корнеобитаемого слоя, улучшают воздyшный, водный и тепловой режимы почвы, активизируют биологические процессы, способствуютнакоплению влаги, предотвращают ветровую и водную эрозиюпочвы. Глубокое рыхление проводят плугами общего назначения,снабженными безотвaльными корпусами и рыхлительными стойками, плyгами-рыxлителями, чизельными плугами иплугами со специальными рыхлителями. Навесные плуги-рыхлители ПРПВ-5-50 и ПРПВ-8-50 предназначены для безотвaльной обработки почвы на глубину до 40 см cс одновременным рыхлением пахотного и подпахотного горизонтов. Плуг ПРПВ-5-50 агрегатируют с трактором T-150К, ПРПВ-8-50 — с трактором K-701. Ширина захвата соответственно 2,5 и 4 м. Рама, навеска, опорные колеса с механизмом регулирования глубины обработки почвы и прицепка для борон, y этих плугов выполнены по типу плугов общего назначения.
а – образование плужной подошвы при работе лемешного плуга; б – передвижение воды и поведение корней растений до разрушения плужной подошвы; в – разрушение плужной подошвы при глубокой обработке почвы чи-зельным плугом; г – передвижение воды и поведение корней растений после разру-шения плужной подошвы; д - профиль дна борозды после рыхления почвы чизельным плугом;
1 - плужная подошва;
2 - нижний слой;
3 - корпус плуга;
4 ‑ пахотный слой;
5 - разрыхленный слой;
6 - рыхлитель

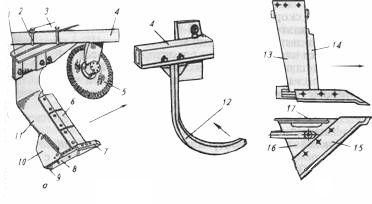

Рис. 2. Рабочие органы плугов-рыхлителей :
|
|
|
2 — болт; 3 — накладка; 4 — брус рамы;
5 — дисковый нож; 6,15 — лемеха;
7 — долото; 8,16 — башмаки;
9,17 — полевые доски; 10 — рьхлительная пластина; 11,12,13 — стойки;
14 — накладка
Отличие их заключается лишь в особой конструкции рабочих органов.
Плуги (рис 2) снабжены рыхлительными корпусами и дисковыми ножами c рифленой режущей кромкой, установленными парами нараме 4. Стойка11 корпуса изогнута, ее нижняя (рабочая) часть наклонена в продольно- и поперечно-вертикальнойплоскостях к горизонтали под острым углом. Угол наклона в поперечно-вертикальной плоскости составляет 45°. К стойке жесткоприкреплены лемеха6, башмак8, сменное долото 7 и полевая доска 9. Сзади со стойкой на шарнирной подвеске соединена рыхлительная пластина10. Перед каждой стойкой также наклонно установлен дисковый нож 5, плоскость его вращения совпадает cплоскостью резания лемехов.
При движении плуга нож разрезает верхнюю зaдернелyю частьпласта по линии движения стойки и предотвращает чрезмерноеразрушение дернины.
Вырезанный ножом и лемехами ромбовидный почвенныйпласт деформируется стойкой и рыхлительной пластиной в продольной и поперечной плоскостях. Возникающие при этом напряжения изгиба и растяжения способствуют интенсивному крошению пласта. При сходе пласта c пластины10 и стойки11 происходит его дополнительное крошение от удара припадениив борозду. При этом исключаются перемешивание и вынос на поверхность почвенных агрегатов. Степень рыхления регулируют изменением наклона рыхлительных пластин, расстояния междукорпусами и скоростью движения плуга.
Плуги рыхлители ПБ-5 и ПБ-9 предназначены для безотвальной обработки почв на глубину до 35 см. Плуг ПБ-5 агрегатируютc тракторами класса 3, ПБ-9 — c тракторами класса 5. Рабочим органом этих плугов является рыxлительная стойка 12 состоящая из прямолинейной и криволинейной частей. Стойкаобеспечивает рыхление пахотного слоя почвы c сохранением стерни и растительных остатков.
Рыхлительные стойки устанавливают на плугах общего назначения.
Чизельный плуг-глубокорыхлитель ПЧ-4,5 предназначен длярыхления почвы по отвальным и безотвальным фонам c углублением пахотного горизонта, безотвальной обработки почвы взамен зяблевой и весенней вспашек, глубокого рыхления почвы на склонах и паровых полях. Плуг состоит из треугольной рамы 4 рабочих органов—рыхлителей 1, опорных колес 2, регулятора 5 глубины обработки, навески 3 и подставки. На рамеплуга можно установить девять или 11 рыхлителей.
Составные части рыхлителя: стойка, обтекатель, долотошириной 60 мм или стрельчатая лапа захватом 270 мм. Долотокрепят к стойке рыхлителя осью со шплинтом, a стрельчатуюлапу — болтами. Долотообразные рыхлители разрыхляют уплотненную подошву, образовавшуюся после вспашки лемешными плугами на глубину до 45 см, что обеспечивает хорошую аэрацию и инфильтрацию дождевых и талых вод. Стрельчатые лапы при меняют для рыхления тяжелых почв на глубину до 30 см c одновременным подрезанием сорной растительности.
Шаг расстановки рыхлителей зависит от глубины обработки.Глубину хода рыхлителей регулируют вращением винта регулятора, изменяя положение колес по высоте. Чизельную вспашку в зависимости от плотности почвы выполняют в несколько проходов. Для дополнительного крошения верхнего слоя почвы и выравнивания поверхности поля к плугу присоединяют бороны или cпециaльное приспособление ПСТ-4,5, составленное из бруса c валом и закрепленных на нем ножевидных рыхлителей.
Ширина захвата плуга 4,5 м, рабочая скорость до 6 км/ч, производительность 3,2 га/ч. Его агрегатируют c тракторами K-700 и К-701.
Чизельный плуг ПЧ-2,5 шириной захвата 2,5 м агрегатируют c тракторами T-150, T-150К.
Для рыхления почвы на глубину 0,8 - 1 м применяют мелиоративные глубокорыхлители, рабочие органы которых оборудованы вибрирующими наконечниками (ножами). Глубокое рыхление улучшает аэрацию сухих почв, исключает застойное переувлажнение и обезвоживание глубоколежащих слоев подпахотного горизонта.
Машины для поверхностной и мелкой обработки почвы
Бороны применяют для рыхления верхнего слоя почвы, выравнивания поверхности поля, разрушения почвенной корки, крошения комков, уничтожения сорняков, заделки семян и удобрений. Бороны бывают зубовые, роторные и дисковые.
Зубовые бороны . Рабочим органом зубовых борон является зуб, воздействующий на почву как двугранный клин: передним ребром раскалывает (разрезает) почву, a боковыми гранями раздвигает, сминает и перемешивает ее частицы, ударом разрушает крупные комки, вычесывает сорняки и отмершие растения. По конструкции зубья бывают прямые, лапчатые и изогнутые с пружинящей стойкой.
Различают зубья c квадратным, круглым, прямоугольным сечениями. Конец зуба c квадратным сечением имеет косой срез. При движении зуба по стрелке возникает вертикальная составляющая силы сопротивления почвы, направленная вверх, глубина хода зуба уменьшается в сравнении c движением по данному направлению. Для разрезания дернины прямоугольный ножевидный зуб имеет режущую кромку. Пружинящая стойка зуба во время работы колеблется и самоочищается от зацепившихся за нее растительных остатков. Зубья крепят на раме в шахматном порядке так, чтобы каждый зуб прочерчивал на поле свою борозду на расстоянии 20 - 50 мм.
Зубовыми боронами обрабатывают почву на глубину 3- 10 см. Диаметр комков после обработки должен быть не более 5 см, глубина борозд — 3-4 см. Зубовыми боронами весной обрабатывают посевы озимых культур: рыхлят верхний слой почвы и удаляют отмершие растения. Количество поврежденных растений при этом не должно превышать 3 %. Луговыми боронами прочесывают травостой, разрезают дернину, измельчают и растаскивают кротовины и экскременты животных на лугах и пастбищах. Различают бороны c жесткой и шарнирной рамой, составленной из отдельных, соединенных между собой звеньев. Шарнирной рамой оснащены сетчатые и луговые бороны. Они хорошо приспосабливаются к микрорельефу поля и обеспечивают равномерное заглубление всех зубьев.
Зубовая борона c жесткой рамой составлена из прямоугольных и корытообразных 9 планок, на пересечении которых закреплены зубья. Расстояние между бороздками зависит от типа бороны и изменяется от 22 до 49 мм. Чтобы борона не забивалась комками и растительными остатками, соседние зубья в одном ряду закрепляют на расстоянии не менее 15 см один от другого. Квадратные зубья располагают ребрами по направлению движения, прямоугольные — узкой или широкой гранью.
Из борон посредством сцепок составляют широкозахватные агрегаты для работы c тракторами тяговых классов 3- 5 или присоединяют их к плугам, культиваторам, сеялкам и комбинированным агрегатам. Каждая секция бороны снабжена прицепным устройством в виде крючков, к которым присоединяют поводки или цепи.
Глубина обработки зависит от давления зуба на почву, длины соединительных поводков, a для борон c зубьями квадратного сечения и от расположения косого среза зубьев по отношению к направлению движения.
B зависимости от давления на один зуб, которое определяют делением силы тяжести звена на число зубьев, различают бороны тяжелые, средние и легкие. Давление на один зуб тяжелой бороны составляет 20-30 H, средней — 10-20H, легкой — 5-10 H. Тяжелые и средние бороны снабжены квадратнымзубом, a легкие — крyглым.
Тяжелую борону БЗТС-1 применяют для дробления глыб и рыхления пластов после вспашки, вычесывания сорняков, обработки лугов и пастбищ.
Средняя борона БЗСС-1 предназначена для рыхления и выравнивания поверхности поля, уничтожения всходов сорняков, разбивания комков, заделки удобрений, боронования всходов зерновых и технических культур.
Легкие посевные трехзвенные бороны ЗБП-0,6 u ЗОР-0, 7 служат для боронования посевов, разрушения поверхностной корки, заделки семян и минеральных удобрений, выравнивания поверхности поля перед посевом.
Сетчатая борона БСО-4 предназначена для рыхления верхнего слоя почвы и уничтожения сорняков на посевах в период появления всходов, для боронования гребневых посадок картофеля. Секция бороны составлена из рамки, к которой цепямиприкреплено сетчатое полотно. Звенья полотна — это круглые стальные прутки c тупыми концами — зубьями. Рабочие органы БСО-4 хорошо приспосабливаются к неровностям поля.
Секции борон присоединяют к брусу навески НУБ-4,8 тягой и цепями. Цепи удерживают секции в поднятом положении. Брус нужно располагать так, чтобы передние и задние ряды зубьев бороны заглублялись одинаково. Цепи должны провисать, чтобы секции бороны копировали рельеф поля.
Ротационные бороны имеют вращающийся рабочий орган, снабженный прутками, зубьями или планками. Прутковая ротационная борона снабжена барабаном, составленным из дисков и пропущенных через отверстия дисков круглых прутков. При движении бороны барабан вращается, прутками воздействует на верхний слой почвы: рыхлит, выравнивает и выбрасывает сорняки на поверхность. Ротационные бороны устанавливают на культиваторах и комбинированных машинах.
Ротационная мотыга предназначена для весеннего рыхления почвы на озимых посевах и предпосевной обработки c целью уничтожения почвенной корки и сорной растительности. Рабочие органы мотыги — диски c вогнутыми зубьями.
Несколько дисков, смонтированных на оси, образуют батарею. Сцепляясь c почвой, диски вращаются, делая 150 уколов на 1 м2 и полностью разрушая почвеннyю корку. Для уменьшения повреждений культурных растений при обработке посевов батареи крепят к раме так, чтобы зубья были направлены выпуклой стороной по направлению движения. Для интенсивного рыхления почвы и уничтожениясорняков батареи разворачивают на угол 180° (диск вращается понаправлению стрелки м). Изменяя массу балласта на площадке,регулируют глубину обработки (до 9 см).
Дисковые бороны . Рабочий орган дисковой бороны — стальнойзаостренный сферический диск со сплошной или вырезной режyщей кромкой. Диаметр дисков со сплошной кромкой равен 450-510 мм, c вырезной кромкой —650-700 мм. Угол a между плоскостью вращения диска и линией направления движения бороны называют углом атаки. У дисковых борон угол атаки изменяют от 10 до 25°.
При движении бороны диски, сцепляясь c почвой, вращаются. Режущая кромка диска отрезает пласт почвы, отделяет его от массива и поднимает на внутреннюю (вогнутую) поверхность. Затемпочва падает c некоторой высоты и отводится диском в сторону. Bрезультате перемещения по диску и падения почва крошится, частично оборачивается и перемешивается. C увеличением угла атакидиски глубже погружаются в почву, крошение ее возрастает. Поэтому глубину обработки устанавливают, изменяя угол атаки и давление дисков на почву. Чтобы отрегулировать давление дисков,изменяют массу балласта или силу сжатия нажимных пружин.
Дисковые бороны по сравнению c зубовыми меньше забиваются, перерезают тонкие корни и перекатываются через толстые.Для работы на каменистых почвах диски непригодны: лезвия ихломаются.
Несколько дисков смонтированных на квадратной оси, образуют батарею. Диски на оси располагают на некотором расстоянии один от другого, между ними ставят распорные шпульки. Ось устанавливают в подшипниках, и батарея во время движения вращается. Батареи закрепляют на раме в два ряда под углом к направлению движения. Передние батареи работают вразвал, задние — всвал. Для лучшего крошеная почвы диски задних батарей смещены относительно дисков передних.
По интенсивности воздействия на почву различают бороны легкие, снабженные дисками со сплошной режyщей кромкой, и тяжелые c вырезными дисками. По назначению бороны бывают полевые (БД), садовые (БДС) и 6олотные (БДБ). Первые применяют для обработки зяби, послепахотного рыхления задернелых пластов, лущения стерни, освежения слабозадернелых лугов. Садовые бороны предназначены для обработки почвы в междурядьях садов. Тяжелые бороны используют для мульчирующей обработки жнивья после уборки грубостебельных культур (кукурузы, подсолнечника), разделки задернелых пластов после вспашки целинных и залежных земель, дискования сильно уплотненных, a также осушенных заболоченных участков, обработки лугов и пастбищ; заделки удобрений и пожнивных остатков. Легкими дисковыми боронами почву можнообрабатывать на глубину до 10 см, тяжелыми — до 20 см. Тяжелыебороны применяют также для измельчения кочек, разделки пластов после вспашки кустарниково-болотными плугами.
Навесная дисковая борона БДН-3 состоит изчетырех батарей c изменяемым числом дисков. Ширина захватабороны 3 или 2 м. B первом случае на трех батареях установлено по девять дисков, a на задней левой — десять. Дополнительный диск рыхлит необработанную полоску, образовавшуюся междукрайними внутренними дисками передних батарей. Во второмслучае три батареи включают в себя по шесть дисков, a четвертая — семь.
Перемещая по брусу кронштейны и фиксируя их штырями, можно установить углы атаки дисков 12, 15, 18 и 21°. Для переоборудования бороны на ширину захвата 2 м боковые брусья сближают,смещаяих по поперечным брусьям, и присоединяют батареи c меньшим числом дисков. Глубину обработки регулируют, изменяя угол атаки дисков и массу балласта, закрепляемого на раме. Борону агрегатируют c трактором МТЗ-80.
Прицепная борона БД-10 состоит из четырех секций, гребнереза,самоустанавливающихся колес и гидросистемы. Шарнирное соединение рамок секций обеспечивает копирование рельефа почвы. Секции рабочих органов можно установить c углами атаки12, 15, 18 и21°. Борону БД-10 агрегатируют c тракторами T-150К и К-701.
Тяжелую прицепную борону БДТ-3 агрегатируют cтракторами тягового класса. К раме бороны посредством кронштейнов крепят четыре батареи. Батареи составлены из сферических вырезных дисков диаметром 660 мм, насаженных на круглую ось. Передние и правая задняя батареи имеют по семь дисков,левая задняя — восемь. Дополнительный диск батареи подрезаетогрехи, остающиеся между передними батареями. Диски очищаютскребковыми чистиками. Равномерность заглубления дисков передних и задних батарейрегулируют механизмом выравнивания рамы. Соединенный c неюрычаг связан регулировочным винтом с прицепным устройством, а тягой — с кулаком коленчатой оси. При вращении винта рычаг перемещает тягу, которая кулаком поворачивает ось c опорными колесами.
Глубину обработки регулируют, изменяя угол атаки дисков (12,15 и 18°), для чего раздвигают или сдвигают внешние концы батарей. B транспортное положение раму переводят гидроцилиндром, опускающим вниз колеса.
Ширина захвата бороны 3 м, производительность 1,75 га/ч, рабочая скорость 8-10 км/ч, глубина обработки до 20 см.
Тяжелые бороны БДТ-7 u БДТ - 10 шириной захвата 7 и 10 м предназначены для разделки задернелых пластов после вспашки, обработки почвы и уборки кукурузы на зерно, подсолнечника и других грубых культур. Борона БДТ-10 снабжена приспособлением, составленным из трех рядов игольчатых дисков, для интенсивного измельчения растительных остатков пропашных культур при предпосевной обработке почвы.
Отдельные секции борон БДТ-7 и БДТ-10 соединены междусобой шарнирно. Средняя секция опирается на два колеса. Шарнирное соединение позволяет секциям копировать неровности рельефа. Чтобы улучшить выравнивание поверхности поля, шарниры можно отключить гидроцилиндрами. Для уменьшения поперечных габаритов при транспортировке борон боковые секции бороны БДТ-7 гидроцилиндрами поднимают, a у бороны БДТ-10отводят назад в транспортное положение. Угол атаки дисков 8-24°, глубина обработки до 20 см. Бороныагрегатируют с тракторами Т-150, Т-150К и К-701.
Садовые бороны БДСТ-2,5, БДС-3, 5 и БДН-1, ЗА предназначеныдля глубокого рыхления почвы и уничтожения сорняков в междурядьях садов. Садовые бороны отличаются от полевых несимметричным двухрядным расположением батарей и конструкцией прицепного или навесного устройства, обеспечивающего вынос бороны в сторону от продольной оси трактора.
Тяжелая борона БДСТ-2,5 снабжена передней изаднейсекциями, рамы которых соединены шарнирно. Дискипередней секции вырезные, задней — гладкие. Угол раствора между секциями и угол атаки батарей изменяют гидроцилиндром, афиксируют ограничителем, закрепляемым пальцем в одном из четырех отверстий бруса. Для заравнивания бороздки, образуемой крайним правым диском задней секции, к раме присоединенкронштейн c дисковым загортачем. Борона снабжена прицепнымустройством, состоящим из сектора и тяги.
Борона может работать без смещения относительно серединытрактора и c боковым выносомдо 2,8 м. Боковой выноспозволяет обрабатывать почву в саду под плодовыми деревьями, так кактрактор движется в сторону от их кроны. Для бокового смещениябороны переставляют тягу вправо или влево по сектору прицепного устройства и фиксируют штырем.
Глубину обработки регулируют изменением угла раствора батарей и загрузкой балластного ящика. Углы атаки дисков передней батареи изменяют в пределе от 18 до 25°, задней — от 18до 32°. Для разворота в конце гона и переезда по грунтовым дорогам батареи гидроцилиндромпереводят на нулевой угол атаки. B этом случае борона перекатывается на дисках без заглубления. Для транспортирования на большие расстояния борону переналаживают в навесную модификацию и перевозят на гидронавескетрактора.Ширина заxвата бороны 2,5 м, рабочая скорость 5-6 км/ч, глубина обработки до 15 см, производительность до 2 га/ч, наибольшим угол раствора батарей 50°. Борону агрегатируют c тракторомДТ-75.
Борона БДС-3,5 по устройству аналогична бороне БДСТ-2,5. Рамы передней и задней секций составлены из двух полурам, соединенных между собой шарнирно. K каждой полураме присоединены батареи. Крайние полурамы вместе c батареями можно отсоединять и изменять ширину захвата бороны от 3,5 до 2,4 м. Конструкция секторного прицепного устройства дает возможность получать вынос A до 3,8 м при ширине захвата бороны 3,5 м и до 2,6 м при ширине 2,4 м. Глубина обработки почвы до 12 см, производительность до 2,8 га/ч, рабочая скорость 3-6 км/ч, наибольший угол раствора между батареями 50°. Борону агрегатируют c тракторами тяговых классов 1,4 и 3.Бороной БДН-1,3А обрабатывают почву и уничтожают сорняки вмеждурядьях ягодников. Борона снабжена дисковыми батареями и двумя ножами для рыхления почвы и подрезания сорняков в защитной зоне под кроной ягодных кустарников.
Ширина захвата бороны без ножей 1,3 м, c ножами 2,9 м, рабочая скорость до 7 км/ч, производительность 1,3 и 2,4 га/ч. Борону навешивают на трактор T-25.
Лущильники
Лущение — обработка почвы на небольшую глубину, предшествующая вспашке. Лущение проводят c целью рыхления почвы, заделки пожнивных остатков, вредителей и возбудителей болезней культурных растений, семян сорняков и провокации их к прорастанию. Последующей вспашкой проросшие сорняки заделываются на большую глубину и погибают. Лущение снижает затраты механической энергии на вспашку.
Почву лущатдисковыми и лемешными лущильниками. Рабочий орган дисковых лущильников — сферический диск, лемешных — отвальный корпус шириной захвата 25 см. Диски лущильников располагают так, чтобы плоскость вращения дисков составляла c направлением движения угол атаки 30-35°. При таком угле атаки диски лущильников по сравнению c дисками борон в большей степени оборачивают и крошат почвенный пласт, заделывают в верхний слой почвы пожнивные остатки, сорные растения и их семена. Качество лущения зависит от остроты дисков, которые по мере затупления затачивают.
Дисковыми лущильниками лущат стерню зерновых культур на yчастках, засоренных преимущественно корневищными и другими многолетними сорняками. Уплотненную почву после уборки кукурузы и подсолнечника и участки, засоренные корнеотпрысковыми сорняками, обрабатывают лемешными лущильниками.
Лущение стерни дисковыми лущильниками проводят на глуби ну 4-10 см, лемешными — 6-12 см. Отклонение средней глубиныобработки от заданной не должно превышать ± 2 см. Верхнийслой почвы после рыхления должен быть мелкокомковатым, a поверхность поля — слитной и ровной. Развальная борозда в стыкесредних батарей дисковых орудий не должна превышать глубиныобработки почвы. Поля лущат поперек направления движенияуборочных агрегатов на скорости не более 10 км/ч, так как с увеличением скорости агрегата глубиналущения уменьшается.
Прицепной дисковый лущильник ЛДГ-5А предназначен для лущения почвы после уборки зерновых культур, ухода за парами,разделки пластов и размельчения глыб после вспашки.
K раме лущильника опирающейся на колеса 7,присоединены брусья 2 c четырьмя дисковыми секциями и гидравлическим механизмом их подъема. Секция состоит из рамки 12и батареи13. Батарея15 установлена со смещением влево, чтобьобрабатывать полосу по центру лущильника и перекрывать промежуток при изменении угла атаки.
Брусья 2, шарнирно присоединенные к раме, опираются на самоустанавливающиеся колесаI и 10. Брусья связаны c рамой раздвижными тягами 3 и 8, изменением длины которых регулируюугол атаки дисков. Длялущения стерни диски устанавливают с углом атаки 30-35°. При использовании ЛДГ-5А в качестве бороньугол атаки дисков уменьшают до 15-25°.
Рамку 12 батарей можно представлять в отверстиях понизителей11.
Если рамку закрепить c использованием нижних отверстийползунов 19 понизителей, диски заглубляются. Вращением болта18
понизителя можно перемещать ползун19,
поднимая или опуская ушки рамки. Понизителями пользуются дляустановки всех дисков батарей на одинаковую глубину обработки. Лущильник агрегатируют c тракторами МТЗ-80 и T-40. Гидрофицированны е дисковые лущильники ЛДГ-10А, ЛДГ-15АЛДГ-20 устроены аналогично лущильнику ЛДГ-5А. Для подъема и принудительного заглубления дисков лущильники ЛДГ-10А, ЛДГ-15А и ЛДГ-20 оборудованы гидравлически механизмом подъема секций. Каждая секция рамка 12
вдвух точках шарнирно крепится к ползунам понизителей11
двумя штангами 21 соединена c двуплечими рычагами 22, закрепленными на трубе 14 подъема секции. При подаче масла в правую полость гидроцилиндра 4 шток выходит из цилиндра, при помощи рычага 23 поворачивает трубу
и батареи поднимаются. Чтобы опустить батареи, масло подают
левую полость гидроцилиндра и рычаги 22 опускают батареи. При
этом рычаги 22, сжимая пружины 25, заглубляют диски в почву. Глубину обработки регулируют ограничением хода штока гидроцилиндра и изменением сжатия пружин 25, переставляя быстросъёмные шплинты 24 по отверстиям штанг 21. Кроме того, глубиналущениязависит также и от угла атаки: при большем угле диски сильнее заглубляются. Для надежного заглубления дисков при обработке тяжелой по гранулометрическому составу почвы лущильникоборудуют балластным ящиком. Полунавесной лемешный плуг-лущильник ППЛ-10-25 предназначен для лущения стерни на глубину до 12 см на полях, засоренных корнеотпрысковыми и корневищ-ными сорняками, для предпосевной обработки почвы, обработки парового поля на глубину 6-14 см и вспашки легких почв c удельным сопротивлением до 6 H/см2
на глубину 16-18 см. Плyг-лущильник агрегатируют eтракторами тягового класса З. Корпуса лущильника смонтированы на раме, составленной из двух шарнирно соединенных секций: передней с прицепным устройством изадней. На передней секции установлена коленчатая ось с двумя ходовыми колесами. Правое ходовое колесо при работе лущильника находится выше вспаханнойповерхности поля, a левое служит опорой для центра рамы. Передняя изадняя секции опираются во время работы на колеса. Такая расстановка колес обеспечивает хорошее копирование рельефа поля, a такжеодинаковую глубину обработки и ширинузахвата корпусов. Глубину обработки регулируют перемещениемколес и относительно рамы. Положение ходовых колес изменяют, вращая штурвал. Корпус гидроцилиндра шарнирно прикреплен кповодкусвободного хода, a шток — к двуплечему рычагу.
Нижнее плечорычага тягойсоединено с кронштейном,
закрепленным наоси. Для подъемазадней секции рамы служит штанга, связанная с механизмом подъема через закрепленный на оси кулак. Штанга соединена c кулаком пружинным догружателем с регулировочной гайкой. Для перевода плуга-лущильника в транспортное положение необходимо рычаг управления гидроцилиндром установить так, чтобы масло поступало в правую полость цилиндра.
Общее устройство и классификация сеялок
Сеялка состоит из семенного бункера высевающих аппаратов, семяпроводов, сошников устройства для засыпания борозд. Высевающие аппараты снабжены вращающимися частями, которые приводятся в движение от опорно-ходовых колес через цепную и зубчатую передачи. В бункере может быть установлен ворошитель для активизации засева малосыпучих семян.
Семена из бункера поступают в корпус высевающего аппарата, котрый подает их равномерным потоком в семяпровод и далеев сошник. Сошник образует в почве борозду, на дно которойукладывает семена. Борозду засыпают почвой различными устройтвами: загортачами, боронами, отвальчиками, катками. Прикатывающие катки улучшают контакт семян c почвой. Для предпосевного внесения удобрений сеялки снабжают дополнительным бункером и туковысевающими аппаратами. Удобрения заделывают в почву семенным или туковым сошником.
По способу посева различают рядовые, квадратно-гнездовые, гнездовые, пунктирные и разбросные сеялки, по назначению —универсальные, специальные и комбинированные.
Универсальные сеялки предназначены для посева семян различных культур, например зерновые и зернотравяные сеялки длязерновых, бобовых, масличных и некоторых технических культур. Специальные сеялки (свекловичные, хлопковые, кукурузные, овощные) рассчитаны на одну или ограниченное число культур
Универсальные сеялки наиболее экономичны, так как при их использовании уменьшается число машин в хозяйстве, увеличивается время использования каждой машины, облегчается ее эксплуатация. Замена специальных сеялок универсальными затруднена, так как размеры семян разных культур, нормы и способы их посева, глубина заделки, междурядья весьма разнообразны.
Комбинированными называются сеялки c туковысевающими аппаратами.
По компоновке рабочих органов различают моноблочные, раздельно-агрегатные и секционные сеялки.
Моноблочные сеялки оборудованы общей рамой, на которой смонтированы все рабочие органы. Эта группа сеялок снабжена одним или двумя бункерами, из которых семена поступают сразу в несколько высевающих аппаратов, из них в семяпроводы и далее в сошники.
Раздельно-агрегатные сеялки состоят из отдельных блоков (модулей), соединенных в единый агрегат. Такие сеялки включают в себя бункер большой вместимости, смонтированный на тракторе или специальной тележке-блоке, и посевной блок. На бункере закреплен один или два высевающих аппарата (дозатора), связанные центральными трубопроводами с одним или двумя распределителями потоков, которые смонтированы на раме посевного блока. Распределители соединены семяпроводами с сошниками, закрепленными на посевном блоке. Из бункера семена самотеком поступают в дозатор, из него в центральный трубопровод. Далее семена транспортирует воздушный поток, нагнетаемый вентилятором. B корпусе распределителя семена делятся на несколько потоков и подаются в сошники. Секционные сеялки состоят из отдельных посевных секцийприсоединенных к раме. Каждая секция снабжена бункером, высевающим аппаратом, механизмом привода, сошником, опорными колесами, каточками и загортачами. Раздвигая секции по раме, можно изменять ширину междурядий. Такая компоновка характерна для специальныхсеялок, используемых для широкорядного и пунктирного посевов.
По способу агрегатирования с тракторами различают навесные и прицепные сеялки. Зерновые сеялки обычно прицепные, что позволяет составлять посевной агрегат из 1—6 сеялок. Технические культуры (сахарную свеклу, хлопчатник, овощи, а также кукурузу на зерно) хозяйства возделывают на небольших площадях по сравнению с зерновыми культурами, часто на орошаемых участках. Для посева их семян выгоднее применять специальные навесные сеялки.
Технологияухода за посевамивключает в себя боронование до и после появления всходов, прореживание всходов,продольную и поперечную культивации, окучивание, нарезку поливных борозд, внесение удобрений и др. Индустриальной технологии возделывания пропашных культур операции по обработке почвы сокращают до минимума, a сорняки, вредителей и возбудителей болезней растений уничтожают опрыскиванием посевов гербицидами и другими химикатами. B некоторых случаях гербицидызаделывают в почву и перемешивают.
Чтобы уничтожить почвенную корку и проростки сорняковповерхностном слое почвы, посевы обрабатывают ротационнымимотыгами вдоль рядков и легкими, средними и сетчатыми борами поперек рядков или под углом к ним. Довсходовое боронование проводят за 4-5 дней до появления всходов, послевсходовое — в фазе первой пары настоящих листьев. К этому времени растения успевают достаточно укорениться, a молодые всходы сорняков слабо развиты и легко уничтожаются. Однако изнекоторого повреждения культурных растений изреженные посевыне боронуют. Рабочая скорость при довсходовом боронованиидолжна превышать 5-6 км/ч, a при послевсходовом —3-3,5 км/ч. Необходимую густоту насаждений обеспечивают поперечным боронованием в 2-3 прохода или букетировкой — поперечным прореживанием всходов культиватором.
На свекловичных полях, чистых от сорняков, густоту насаждения формируют при помощи вдольрядных прореживателей. Требуемую густоту насаждений получают соответствующей расстановкой ножей. Междурядья рядовых посевов обрабатывают культиваторами растениепитателями вдоль рядков, a квадратно-гнездовых посевов — еще и поперек. Чтобы не повредить всходы, кромки рабочих органов культиваторов располагают на некотором расстоянииот оси рядка растений. Это расстояние называют защитной зоной.При первой культивации растений ширину защитной зоны принимают 8-12 см, a при последующих увеличивают до 14-15 см. На неровных участках защитные зоны расширяют. Для предотвращения засыпания растений при первой обработке применяют односторонние плоскорежyщие лапы, защитные щитки-домики. Для рыхления защитных зон используют секции ротационных дисков или звенья прополочных борон. Сорняки в защитных зонах уничтожают также опрыскиванием растворами гербицидов. Для этого на трактор навешивают подъемщик-опрыскиватель и культиватор. Последний оборудуют штангой c распыливающими наконечниками, направленными врому защитных зон. Этим же агрегатом вносят в почву аммиачную воду.
Рыхление почвы и внесение минеральных удобрений при междвурядной обработке проводят на глубину до 16 см c обеих сторон. Окучивание — на глубину до 15-17 см и нарезание борозд — на глубину до 18 см. Ширину захвата культиватора строго согласуют c шириной захвата сеялки, которой было засеяно поле. Ширина захвата культиватора и число обрабатываемых рядков должны быть равны ответственно ширине захвата сеялки и числу образованных ею рядков. При отсутствии в хозяйстве соответствующих культиваторов можно использовать такие машины, ширина захвата которых в целое число раз меньше ширины захвата сеялки. Культиваторы должны обрабатывать стыковые междурядья два прохода. B противном случае их рабочие органы будут вырезать часть растений в рядках, примыкающих к стыковому междурядью, или оставлять необработанные полосы.
При бороновании засеянного поля зубья борон должны крошить почву на глубину 3-4 см, допускаются комки до 3-5 см, гребни высотой 2-3 см. Поврежденных и засыпанных растений должно быть не более 3-5 %. После прореживания фактическое число растений в рядке на 1 м не должно отклоняться от заданного более чем на 3, количество букетов c числом растений, превышающим расчетное, должно быть не более 25 %, засыпанных растений — не более 10 %.
При подкормке отклонение фактической дозы внесения удобрений от заданной должно быть не более ±15 %, неравномерность высева туков по рядкам — не более ±5 %, отклонение глубины заделки туков от заданной — не более 3см, повреждение культурных растений — не более 5 %. При внесении гербицидов и другиххимикатов не должно быть пропусков и необработанных участков. Отклонение фактической дозы внесения гербицидов от заданной допускается не более чем на +15 и —20 %. При культивации посевов рабочие органы должны: не повреждать более 1 % растений, не отклоняться от заданной глубины обработки более чем на ±1см при мелком рыхлении и ±2 см при глубоком, не выносить влажный слой почвы на поверхность, полностью подрезать сорные растения в междурядьях, в процессе окучивания нагребать почву к растениям ровны слоем высотой 5-8 см, покрывать дно и стенки борозды рыхлым слоем почвы.
Рабочие органы пропашных культиваторов
На кyльтиваторах-растениепитателях в зависимости от задач обработки, культуры, почвенно-климатических условий, способа посева и возраста растений применяют различные рабочие органы. Полольные лапы служат для подрезания сорняковрыхления почвы в междурядьях на глубину до 6 см. Бритвы обычно применяют для первой междурядной обработки и для букетировки. К стойке бритвы прикреплено одностороннееплоскорежущее лезвие с вертикальной щекой, предохраняющей растения от засыпания почвой. Различают лево- и правосторонние бритвы. Первые устанавливают c левой, a вторые — с правой стороны рядка так, чтобы щека располагалась со сторонрядка. Ширина захвата бритв 85, 120, 165 и 250 мм. Угол установки лезвия к плоскости щеки составляет 28-32°, а угол установкиплоскости лезвия к поверхности поля равен 15°.Лезвие бритвы перерезает корни сорняков, почва перемещаетсяпо ее рабочей поверхности и крошится. Универсальные стрельчатые лапы подрезают сорняки и интенсивно рыхлят почву на глубину до 12 см. Их применяют как для сплошной культивации, так и для междурядной обработки. К стойке лапы прикреплено двустороннее лезвие с остро заточенными кромками. Ширина захвата 220-385 мм.Угол крошения 28-30°, угол между режyщими кромкамилезвий 60 и 65°. Долотообразные лапы применяют для рыхлениямеждурядий на глубину до 16 см. Отогнутый вперед носок стойкизаканчивается заостренным долотом шириной 20 мм. Такая лапахорошо заглубляется даже на твердой и сильно уплотненной почве, деформирует и разрыхляет слой почвы шириной больше ширины носка и не выносит влажную почву на поверхность поля. Подкормочный нож применяют для рыхления междурядий и зaделки в почву туков на глубину до 16 см. Он состоит из долотообразной лапы и прикрепленной к ней воронки, покоторой удобрения, высыпающиеся из тyкопровода, падают на дно борозды. Лапы-отвальчики используют при междурядной обработке картофеля и других культур. К стойке прикреплен отвальчик, имеющий криволинейную поверхность и остро заточенные кромки. Лапы-отвальчики право- и левосторонние устанавливают на расстоянии 25-27 см с двух сторон от оси рядка.Отвальчики подрезают сорняки и рыхлят почву на глубину до6 см, перемещают часть почвы из междурядий на защитные зоныи засыпают ею сорняки.
Корпус-окучник предназначен для образованиягребня по оси рядка, уничтожения сорняков на дне борозды и засыпания сорных растений в защитных зонах. К стойке прикреплены наральник и двусторонний отвал с раздвижными крыльями. Почва, подрезанная наральником, поднимается по рабочейповерхности отвала, рыхлится и крыльями подгребается к рядкурастений. Пазы позволяют изменять положение крыльев по высоте, т.e. регулировать высоту вала почвы, образуемого окучником. Наральник окyчника с решетчатым отвалом выполнен в виде стрельчатой лапы. Через промежуток между наральником и отвалом почва просыпается в борозду, образуя рыхлоедно. Пальцы отвалов разрыхляют стенки борозды и стороны гребня. Решетчатые отвалы следует применять в условиях недостаточного увлажнения. Глубина обработки окучником до 16 см, высотагребня до 25 см. Арычник-бороздорез применяют для нарезки поливных борозд глубиной до 20 см c одновременным внесением минеральных удобрений при междурядной обработке пропашных культур в орошаемом земледелии. Он состоит из стойки, наральника, двустороннего отвала, крыльев и воронок для внесения минеральных удобрений. Высоту крыльев можно регулировать.
Ротационные игольчатые диски используют для разрушения почвенной корки и уничтожения сорняков в междурядьях и защитных зонах при обработке пропашных культур. Секция игольчатых дисков состоит из рамки, на оси которой вращаются диски с загнyтыми зубьями. Диски движутся по защитным зонам рядков, a зубья, заглубленные до 9 см, рыхлят почву и уничтожают сорные растения. Диски можно устанавливать выпуклостью зубьев в сторону движения или против. B первом случае диски интенсивнее уничтожают сорняки. Прополочные бороны применяют для рыхления почвы и уничтожения сорняков одновременно в защитных зонах и междурядьях при культивации высокостебельных пропашных культур. Пружинные зубья прикреплены к рамке. Число и расстановку зубьев можно изменять. Для обработки защитных зон на рамке крепят шесть зубьев, a для обработки междурядий — девять зубьев. Заглубление зубьев в почву регулируют пружиной. Щитки располагают над рядком растений, чтобы они не засыпались почвой при первой культивации или работе на повышенной скорости. Щиток представляет собой изогнутый лист c кронштейном для крепления на грядиле секции. Универсальная ротационная борона БРУ-0,7 применяется для довсходового рыхления почвы, выравнивания вершин гребней перед посевом, уничтожения сорняков на посадках картофеля, посевах корнеплодов и других культур, возделываемых на гребнях. Секция бороны состоит из рамки, подпружиненной стойки, держателя, коленчатой оси, двух барабанов c коническойицилиндрическойповерхностями, на которых закреплены зубья длиной 55 мм. Кроме того, к секциям придаются цилиндрические гладкие барабаны. Зубовые барабаны применяют для рыхления почвы и уничтожения сорняков, гладкие — для прикатывания вершин гребней и их стенок. Поворотом оси вдержателе изменяют наклон оси барабанов к стенке гребня и направлению движении. Для предпосевного боронования ось барабана располагают горизонтально. Приспособление ППР-5,4 предназначено для возделывания пропашных культур по астраханской индустриальнойтехнологии предусматривающей нарезку направляющих щелей, внесение и заделку гербицидов ленточным способом при предпосевной обработке почвы, посадку по направляющим щелям, a также рыхление почвы и уничтожение сорняков в рядке и защитной зоне при междурядной обработке. Приспособление включает в себя щелерезы, бороздорезы, загортачи и шлейфы для заделки в почву гербицидов, прополочныероторы, широкозахватные плоскорезы, прополочные диски, защитные щитки и пружинные прyтки. Комплекты рабочих органовприспособления устанавливают на пропашных культиваторах.Щелерезы устанавливают также на сеялках и сажалках.
Щелерез представляет собой плоский черенковый нож, наплавленный твердым сплавом в рабочей части. Нож обеспечивает нарезку щелей глубиной до 35 см. Прополочный ротор применяют для рыхления почвы и уничтожения сорняков в междурядьях c минимальными защитными зонами. Ротор состоит из стойки, диска и рыхлителей, снабженных зубьями. Диск посредством подшипникаустановлен на ось, а рыхлитель — на ось. Т.к. диск ротора наклонен к поверхности поля, то рыхлители вблизи рядка растений заглубляются в почву, a c противоположной стороны выглубляются. Во время движения рыхлители, сцепляясь c почвой,вращаются и одновременно вращают диск, зубья рыхлят почву,вычесывают сорняки и засыпают их почвой. При высоте растенийменее 50 мм на грядиль крепят защитный щиток, предотвращающий засыпание почвой культурных растений.
Прополочный диск применяют для обработки защитных зон при разросшейся листовой поверхности растений. Диск, закрепленный на конце лезвияширокозахватной плоскорежущей лапы, имеет шесть ножей с двусторонней заточкой.
Во время работы диск и лезвие лапы заглубляют в почву. Сцепляясь ножами с почвой, диск вращается, подрезает корневую систему сорняков и рыхлит почву в защитной зоне рядков.
Зерноуборочные комбайны
Зерноуборочные комбайны предназначены для уборки зерновых колосовых культур. При оборудовании комбайнов специальными ми приспособлениями ими убирают кукурузу на зерно, просо,речиху, рапс, подсолнечник, сою, семенные посевы трав, сахарной свеклы, овощных и лекарственных культур. Уборка этих кульур сопровождается выполнением комбайнамиследующих техногогических процессов: скашивание или подбор стеблей извалков транспортирование их в уборочной машине; вымолот зерна из юлосьев и сепарация его из соломы; очистка зерна от примесей и гранспортировка его в бункер; сбор соломы в цельном, измельчённом, прессованном виде или разбрасывание ее на поле. Комбайны бывают прицепные и самоходные. Наиболее распространены самоходные комбайны. По типу молотильно-сепарирующих рабочих органов комбайны делят на две группы: с классической и аксиально-роторной молотилкой. K первой группеотносятся самоходные комбайны СК-5М «Нива», «Енисей-1200», «Кедр-1200», «Дон-161», «Дон-1500Б», ко второй — самоходнь е комбайны СК-10В «Ротор», «Дон-2600» и прицепной Комбайн ПН-100 «Простор».
Рассмотрим устройство и рабочий процесс комбайнов первой группы на примере комбайна «Дон-1500Б». Комбайн «Дон-1500Б» состоит из жатвенной части, включающей в себя жатку, проставкуинаклонную камеру, молотилки, бункера, копнителя, двигателя, трансмиссии, ходовой системы, гидросистемы, кабины, органов управления, электрооборудования и электронной системы контроля технологического процесса и состояния агрегатов. На комбайне «Дон-1500» вместо копнителя можно установить универсальное приспособление для измельчения и сбора соломы и половы в прицепныетележки или разбрасывания их по полю.
Жатвеннаячасть с помощью наклонной камерыфронтально присоединена к раме молотилки. Жаткасоединена c проставкой шарнирно и может совершать колебательные движения как в продольной, так и в поперечной вертикальной плоскости. Такое соединение жатки c проставкой обеспечивает ей возможность при опоре на поверхность поля башмакамикопировать рельеф поля и поддерживать установленную высотусреза растений режущим аппаратом. На жатке смонтированы делители, мотовило, режущий аппарат, шнек, копирующие башмаки, а в наклонной камере — транспортер. Для подбора валков на жатке устанавливают подборщик, мотовило снимают, a режущий аппарат отключают.
В зонах, где преобладает раздельный способ уборки, вместожатки на комбайн навешивают платформу-подборщик. Молотилка состоит из следующих основных частей и механизмов: молотильно-сепарирyющего устройства (МСУ), включающего в себя барабан, подбарабанье иотбойный битерсоломотряса, транспортной доски, очистки, зернового и колосовогошнеков, зерновогои колосовогоэлеватордомолачивающего устройства, снабженного распределительшнеком. Очистка, расположенная под соломотрясом, состоит из верхнего и нижнего жалюзийных решет, удлинителя и вентилятора. На крышке молотилки установлен бункер, снабженный загрузочным ивыгрузнымшнеками. Комбайны снабжены пневматическими колесами: переднимиведущими и задними управляемыми. Все механизмы и ведущие колеса приводятся в действие от двигателя. Работой комбайна управляет машинист при помощи гидравлической системы соответствующих механизмов, расположенных в кабине. Рабочийпроцесскомбайна протекает следующим образом. Пальцы подборщика, смонтированного на жаткедают стебли извалков на платформу или мотовило и укладывают на нее стебли, срезанные режущим аппаратом. Шнек сужает поток стеблей (хлебная масса) и направляет их к битеру, а от него — к плавающему транспортеру. Нижняя ветвь транспортера перемещает стебли в молотильный аппарат. Вращающийся барабан наносит удары по потоку хлебной массы, перемещает ее по подбарабанью иобмолачивает.
Обмолоченная хлебная масса состоит из соломы, зерна, полови и примесей. Мелкие части грубого вороха, зерно и полову принято называть мелким зерновым ворохом. Основная часть (70-80 %) зернового вороха в процессе обмолота проходит сквозь отверстия подбарабанья и падает на транспортную доску. Солома с остатками зернового вороха выбрасывается барабаном c большой скоростью. Отбойный битер уменьшает скорость перемещения соломы и направляет ее на соломотряс. Во время перемещения массы по пальцевой решетке, установленной под битером, происходит дальнейшее выделение зерна из соломы. Битер, непрерывно отводя обмолоченную массу от барабана, предупреждает наматывание на него стеблей. Ступенчатые клавиши соломотряса, совершая круговые движения, интенсивно перетряхивают солому. Зерно и мелкие примеси просыпаются сквозь отверстия клавиш и сходят по их наклонному дну на транспортную доску. Гребенки клавиш продвигают солому к выходу из молотилки. Зерновой ворох, выделенный под6арабаньем и соломотрясом, по транспортной доске ссыпается на верхнее жалюзийное решето очистки. Зерно просыпается сквозь просветы решета и падает на нижнее решето. Под решета направлена струя воздуха от вентилятора, которая уносит в копнительлегкие примеси (полову). Очищенное зерно, прошедшее сквозь нижнее решето, собирается в желобе шнека, подается скребковым транспортером элеватора вшнек изагружается в бункер. В процессе обмолота часть колосков отламывается от стеблей и необмолоченными поступает на очистку. Такие колоски сходят c верхнего решета на его удлинитель и сквозь просветы после днего просыпаются в желоб колосового шнека, который их сбрасывает на наклонный транспортер (элеватор), направляющий колоски в домолачивающее устройство. Вращающийся ротор устройства во взаимодействии c зубчатым подбарабаньем обмолачивает колоски и сбрасывает образовавшийся ворох в кожу шнека, который подает ворох на транспортную доску по всей её ширине. В дальнейшем этот ворох поступает на решето очистки для выделения из него зерна. Крупные примеси (сбоина), не прошедшие сквозь просветы удлинителя, вместе c легкими примесями (половой) выводятся и молотилки. Из бункера зерно выгрyжают шнекомна ходу или на остановках. Для сбора соломы и половы на комбайн навешивают гидрофированный копнительили измельчитель. B копнитель солома дается соломонабивателем, а полова — половонабивателем сформированная копна выбрасывается на поле. Комбайн, снабженный измельчителем, может собирать измельченную солому вместе c половойв прицепленную сзади тележку, укладывать лому в валок или разбрасывать по полю.
Устройство и принцип работы остальных комбайнов первой группы в основном аналогичны. Различаются они размерами, устройством отдельных агрегатов, пропускной способностью и производительностью. Комбайн «Дон-16» предназначен для уборки высокоурожайных посевов зерновых и других культур. Комбайн имеет усоверенствованнуно молотильно-сепарирующую систему, увеличеню площадь решет очистки и вместимость бункера. Комбайн моет комплектоваться жатками четырех типоразмеров и платфорами-подборщиками двух типоразмеров. Комбайн снабжают измельчителем или капотом для укладки соломы в валок. Зерноуборочный комбайн «Енисей-1200» снабжен двухбарабаным молотильно-сепарирующим устройством. Его применяют для уборки зерновых в условиях повышенной влажности хлебной массы. Выпускается три модификации этого комбайна: «Енисей-200-1» c однобарабанным молотильным аппаратом для уборки зерновых в зонах c пониженным увлажнением; «Енисей-1200Н»для уборки влажных длинносоломистых и полеглых хлебов в условиях Нечерноземной зоны; гусеничная модификация «Енисей-200Р» c передним штифтовым барабаном для уборки риса.
Зерноуборочный комбайн «Кедр-1200» снабжен однобарабанным молотильно-сепарирующим устройством, а его модификации Кедр-1200Н» и. <Кедр-1200Р» — двухбарабанным. У комбайна «Кедр-1200Р» первый молотильный барабан — штифтовый, a y «Кедр-1200Н» — бильный. Базовая модель «Кедр-1200» предназначена для уборки хлебов в условиях нормальной влажности; модификации «Кедр-1200H», имеющая повышенную проходимость, — для уборки влажных длинносоломистых и полеглых хлебов в условиях Нечерноземной зоны; гусеничная модель «Кедр-1200Р» — для yбоpки риса.
Зерноуборочный комбайн «Дон-091», снабженный однобарабанным молотильно-сепарирующим устройством, предназначен для у борки зерновых и других культур в условиях нормальной и повышенной влажности. Устройство и принцип работы зерноуборочных комбайнов второй группы рассмотрим на примере комбайна СК-10. Комбайн СК-10, предназначенный для уборки высокоурожайных хлебов, отличается от комбайна «Дон-1500» устройством молотилки. B молотилке СК-10 применено принципиально новое аксиально-роторное молотильно-сепарирующее устройство, в котором вымолот, сепарацию зерна и перемещениехлебной массы к выходу выполняет вращающийся ротор. Ось его вращения расположена вдоль продольной оси молотилки. Ротoр состоит из приемной, молотильной и сепарирующейчастей, различающихся конструкцией активных элементов, которыми ротор воздействует на поток стеблей. Приемная часть ротора снабжена тремя винтообразными лопастями и заключена в конический кожух. Части роторазаключены в цилиндрический кожух, составленный из обмолачивающей деки, сепарирующих решеток, винтовых направляющих, установленных по всей длине кожуха, входного и выходногоокон. Хлебная масса подается транспортером в приемную часть ротора, захватывается лопастями и подается к бичам, которые, ударяя по колоскам, вымолачивают зерно и увлекают массу во вращение. Масса, ударяясь o винтовые направляющие, перемещается по винтовой траектории от входа к выходу. Зерно и мелкиепримеси проходят через отверстия решетчатой деки и решетокв шнеки иподаются на верхнее решетоочистки. Рабочийпроцесс очистки аналогичен рабочему процессу очистки комбайна «Дон-1500». Очищенное зерно поступает в шнек, из него в элеватор и загружается в бункер. Солому,выходящую из кожуха ротора,захватывает битер и подает в измельчитель. Полова, сходящая c удлинителяочистки, поступает в шнек измельчителя, из него в кожух вентилятора и далее вместе c соломой загружаетсяв прицепленную к комбайну тележку. Комбайн можетукладыватьсолому c половой в валок или разрасывать их по полю. Комбайн «Дон-2600» снабжен аксиально-роторным молотильно-сепарирующим устройством. Он отличается от комбайна СК- 10 конструкцией привода ротора, очистки и устройства для сборамелкого зернового вороха и подачи его на очистку. «Дон-2600»снабжен дополнительным транспортером для подачи соломы вкопнитель. На место снятого копнителя можно навешивать измельчитель и капот для укладки соломы в валок. Прицепной комбайн ПН-100 «Простор» предназначен для уборки зерновых и других культур на мелкоконтурных участках. Его агрегатируют c тракторами тягового класса 1, 4 и 2. Комбайн снабжен аксиально-роторным молотильно-сепарирующим устройством, ось которого расположена поперек направления движения комбайна параллельно режущему аппарату. Диаметр ротора 570 мм, длина 1870 мм. Хлебная масса транспортером наклонной камеры подается тангенциaльно (поперек оси барабана) по касательной к поверхности барабана. B отличие от комбайна СК-10 хлебная масса в комбайне ПН-100 меньше деформируется, a дробление зерна и удельный расход энергии снижены. Комбайн укладывает солому в валок, a сверху на него — полову. Качество работы комбайнов оценивают по уровню потерь зерна жаткой и молотилкой, чистоте и дроблению зерна, собранного бункер. Качество зависит от многих факторов: технического уровня реализованных в комбайне конструктивных решений, состояния и правильной регулировки рабочих органов жатки и молотилки, подачи хлебной массы, ее состава и состояния, засорённости и полеглости посевов, выровненности поверхности и рельефа поля, выбранного направления и скорости движения, мастерства и технологической дисциплинированности комбайнера.
Пропускная способность (кг/c) молотилки — это предельное количество хлебной массы, которую может обработать комбайн за 1 с c соблюдением агротехнических требований.
Номинальную пропускную способность определяют при испытании комбайнов на уборке прямостоячей безостой пшеницы, имеющей длину стеблей 0,7-0,9 м, урожайность не менее 4 т/га, влажность зерна и соломы 15-18 %, отношение массы зерна к массе соломы 1: 1,5, засоренность в зоне среза не более 5 % и массу 1000 зерен более 40 r. Производительность комбайнов определяют по намолоту зерна (т/ч) или площади пашни, убранной за 1 ч.
Научно-технический процесс в механизации сельскохозяйственного производства направлен на снижение удельных затрат энергии, повышение производительности, улучшение показателей качества выполняемой работы и условий труда тракториста-машиниста, автоматизацию рабочего процесса машин, снижение техногенной нагрузки на природную среду.
При разработке новой техники используют принцип дополнения или принцип замены. В первом случае производственную машину усовершенствуют или модернизируют без изменения ее рабочего процесса. Производительность усовершенствованной машины увеличивается в 1,3 раза, а модернизированной — в 1,6 раза по сравнению с производственной. Во втором случае, используя изобретения, разрабатывают новую или принципиально новую машину, рабочий процесс которой отличается существенной новизной, а производительность возрастает в 2 раза и более.
В отличие от промышленности в сельском хозяйстве машины непосредственно воздействуют на объекты живой природы: растения, семена, почву, населенную разнообразными живыми организмами, и др.При выполнении технологических процессов машины должны, во-первых, создавать наилучшие условия для возделывания растений, а во-вторых, не наносить им вреда и не создавать условий, препятствующих их развитию. Поэтому при создании новых машин или выборе их из образцов, выпускаемых промышленностью, учитывают технологические свойства и агробиологические особенности возделываемых растений, почвенно-климатические условия и сроки работ. Для успешного применения машин важно также, чтобы растения были приспособлены для машинной технологии их возделывания. Это требование учитывают при выведении и районировании новых сортов сельскохозяйственных культур.
Агрономы, экономисты, инженеры и другие специалисты должны иметь необходимые знания о сельскохозяйственных машинах, с тем чтобы выбирать на рынке экономически эффективные образцы техники, составлять из них комплексы для реализации запланированных технологий и организовывать эффективное их использование.
1. В.М. Халанский, И.В. Горбачев «Сельскохозяйственные машины» М. «колос»2006г.
2. В.Б. Дроздов, А.Н. Зеленин, курс лекций по дисциплине «Сельскохозяйственные машины» Екатеринбург 2003г.
3. Кленин Н. И., Егоров В. Г. Сельскохозяйственные и мелиоративные машины. – М.: Колос, 2003. – 464с.
