ТЕМА N 5. БОЕПРИПАСЫ.

УЧЕБНО ВОСПИТАТЕЛЬНЫЕ ЦЕЛИ :

Изучить :

- назначение, боевые свойства, устройство, порядок подготовки и приемы метания руч­ных осколочных гранат;

- назначение, классификацию, общее устройство, принципиальную схему действия бое­припасов;

- правила обращения, укупорка, маркировка, порядок хранения, осмотра и подготовки бо­еприпасов;

- меры безопасности при обращении с гранатами и боеприпасами.

ВРЕМЯ : 2 часа;

МЕСТО : класс;

ВИД ЗАНЯТИЯ : групповое занятие.

УЧЕБНО-МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ :

Учебные гранаты: РГД-5 - 5 шт.

РГН - 5 шт.

РГО - 5 шт.

РКГ-3 - 5 шт.

Учебные патроны: обр. 1943 г. - 30 шт.

обр. 1908 г. - 50 шт.

Выстрелы ПГ-7В - 2 шт.

ВОГ-25 - 2 шт.

Плакаты, диапроектор, слайды.

Литература :

Огневая подготовка ч.2 стр.27-99;

Наставление по стрелковому делу, ручные гранаты;

Наставление по стрелковому делу АКМ, ПК.

Учебные пособия:

Стенд "Ручные осколочные и противотанковые гранаты";

Плакат "Ручные гранаты";

Плакат "Кумулятивная противотанковая граната РКГ-3Е".

УЧЕБНЫЕ ВОПРОСЫ И РАСЧЁТ ВРЕМЕНИ :

I. Вводная часть : - 5 мин.

- проверить наличие студентов и их внешний вид;

- проверить материальное обеспечение;

- объявить тему и цель занятия;

- провести контрольный опрос.

II. Основная часть : - 80 мин.

Учебные вопросы:

1. Ручные осколочные и кумулятивные гранаты. Назначение, боевые свойства и понятие о поражающем действии. Устройство гранат типа РГД-5, РГН, РГ-42, Ф-1, РГО, РКГ-3. Взрыватели, их устройство и работа.

2. Осмотр и подготовка гранат к метанию. Порядок, правила и приемы метания. Правила хранения. Меры безопасности при обращении с гранатами.

3. Определение, назначение, классификация, общее устройство боеприпасов и принципи­альная схема действия их узлов и механизмов.

4. Правила обращения с боеприпасами. Укупорка и маркировка. Порядок хранения, пере возки боеприпасов, норма погрузки на автомобили. Осмотр и подготовка боеприпасов к применению.

III. Заключительная часть : - 5 мин.

- подвести итог занятия (напомнить тему и цель занятия);

- объявить оценки;

- дать задание на самоподготовку;

- ответить на вопросы студентов.

1-й учебный вопрос : Ручные осколочные и кумулятивные гранаты. Назначение, боевые свойства и понятие о поражающем действии. Устройство гранат типа РГД-5, РГН, РГО, РКГ-3. Взрыватели, их устройство и работа.

Ручные осколочные гранаты предназначаются для поражения осколками живой силы против­ника, расположенной на небольших дальностях открыто, а также в укрытиях - в транше­ях, ходах сообщения, окопах, зданиях и т.д. В зависимости от дальности разлета убойных ос­колков ручные гранаты делятся на наступательные и оборонительные. Ручные гранаты РГД-5, РГ-42, РГН относятся к наступательным, имея радиус разлета осколков около 25 метров. Они предназначаются для поражения живой силы противника в наступлении.

Ручных гранаты Ф-1 и РГО - оборонительные, при их разрыве убойные осколки разлетаются в радиусе порядка 200 метров.

Граната РГД-5

Граната РГД-5 является гранатой наступательного типа и предназначена для уничтожения живой силы противника . Она состоит :

- корпус с трубкой для запала;

- разрывной заряд;

- запал.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Он состоит из 2-х частей: верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части при помощи манжеты присоединяется трубка для запала. Трубка служит для соедине­ния запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к ме­танию вместо пробки в трубку ввинчивается запал.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыши поддона.

Разрывной заряд заполняет корпус и служит для разрыва на осколки.

Запал гранаты УЗРГМ (УЗРГМ-2) , унифицированный запал ручной гранаты модифициро­ванный, предназначается для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала.

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит:

- трубка ударного механизма;

- соединительная втулка;

- направляющая шайба;

- боевая пружина;

- ударник;

- шайба ударника;

- спусковой рычаг;

- предохранительная чека с кольцом.

Собственно запал служит для взрыва разрывного заряда гранаты и состоит :

- втулка замедлителя;

- капсюль-воспламенитель;

- замедлитель;

- капсюль-детонатор.

Граната РГ-42

Граната РГ-42 является гранатой наступательного типа и предназначена для уничтожения живой силы противника . Она состоит :

- корпус с трубкой для запала;

- металлическая лента;

- разрывной заряд;

- запал.

Корпус гранаты служит для помещения разрывного заряда, металлической ленты, трубки для запала, а также для образования осколков при взрыве гранаты. Корпус цилиндрический, имеет дно и крышку. К крышке прикрепляется трубка с фланцем для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. При хранении и переносе гранаты трубка закрывается пластмассовым или металлическим колпачком. Металлическая лента слу­жит для образования осколков при взрыве гранаты она свернута в 3-4 слоя внутри корпуса. Для увеличения числа осколков поверхность ленты насечена на квадратики.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Запал гранаты УЗРГМ (УЗРГМ-2) предназначается для взрыва разрывного заряда гранаты.

Граната РГН

Граната РГН является гранатой наступательного типа и предназначена для уничтожения живой силы противника . Она состоит :

- корпус;

- взрывная смесь;

- детонационная шашка;

- запал.

Граната РГН образует 220 осколков массой по 0.42 г., скорость разлета 1200 м/сек. Приве­денная площадь разлета осколков 95-96 м2.(РГД-5 всего 28-32 м2).

Корпус предназначен для помещения в нем взрывчатой смеси, детонаторной шашки, а также для образования осколков при разрыве гранаты. Корпус состоит из двух полусфер, изготовлен­ных из алюминиевого сплава. В верхней части корпуса при помощи манжеты завальцован стакан с резьбой для ввинчивания в него запала и обеспечения герметизации взрывчатой смеси.

Детонаторная шашка служит для передачи детонации от запала к взрывчатой смеси. Для исключения перемещения шашки ставится прокладка.

Ударно-дистанционный запал предна­значен для подрыва взрывчатой смеси при ударе гранаты о преграду. В случае отказа от ударно­го действия запал срабатывает от дистанционного устройства через 3.2-4.2 секунды. Запал состоит из следующих частей:

- накольно-предохранительный механизм;

- датчик цели;

- дистанционное устройство;

- механизм дальнего взведения;

- детонирующий узел.

Накольно-предохранительный механизм обеспечивает безопасность запала в служебном обращении и накол капсюля-воспламенителя после броска гранаты. Он состоит:

- жало;

- ударник;

- шплинт с кольцом;

- пружина;

- рычаг;

- заглушка;

- планка;

- капсюль.

Датчик цели обеспечивает срабатывание запала при ударе гранаты о преграду. Он состоит:

- груз;

- гильза;

- жало;

- пружина;

- втулка.

Дистанционное устройство обеспечивает срабатывание детонатора через 3.2-4.2 сек. после броска гранаты. Оно состоит:

- втулка с составами;

- капсюль-детонатор.

Механизм дальнего взведения обеспечивает безопасность в служебном обращении и взведения запала через 1-1.8 сек. с момента броска гранаты. Он состоит:

- втулка с составами;

- стопора;

- движок;

- капсюль;

- пружина.

Детонаторный узел состоит:

- капсюль-детонатор;

- втулка.

Граната Ф-1

Граната Ф-1 является гранатой оборонительного типа и предназначена для уничтожения живой силы противника . Она состоит :

- корпус;

- разрывной заряд;

- запал.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при разрыве гранаты. Корпус чугунный, с продольными и поперечными бороздам, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие ввернута пластмассовая пробка.

Разрывной заряд заполняет корпус и служит для раз­рыва гранаты на осколки.

Запал гранаты УЗРГМ (УЗРГМ-2) служит для взрыва разрывного заряда гранаты.

Граната РГО.

Граната РГО является гранатой оборонительного типа и предназначена для уничтожения живой силы противника .

Общее устройство гранаты РГО аналогично РГН, за исключением того, что корпус РГО для увеличения количества осколков кроме 2 наружных полусфер имеет 2 внутренние полусферы. Все четыре полусферы изготавливаются из стали. Нижняя полусфера имеет на внешней поверхности насечку. РГО образует 600-700 убойных осколков. Масса каждого 0.46 г., скорость разлета 1600 м/с. Приведенная площадь разлета осколков 213-286 м2.

Ручная кумулятивная граната РКГ-3.

РКГ-3 является противотанковой гранатой и предназначается для борьбы с танками и другими бронированными целями, а также для разрушения прочных преград и укрытий полевого типа. РКГ-3 при попадании в цель (жесткую преграду) мгновенно взрывается, образовавшиеся при взрыве газы благодаря воронке собираются в узкий пучок, который способен пробить броню современного танка и уничтожить внутри него экипаж и оборудование. Наиболее эффективное действи граната производит при ударе о цель дном. Направление полета гранаты дном вперед обеспечивается стабилизатором.

Сравнительно небольшая масса гранаты позволяет натренированному солдату метать ее на дальность до 20 м. Метание гранаты производится из различных положений и только из-за укрытия.

Устройство гранаты.

Ручная кумулятивная граната РКГ-3 состоит из корпуса, рукоятки, разрывного заряда и запала.

Корпус гранаты - цилиндрический, служит для помещения разрывного заряда и запала. Корпус имеет: снизу - дно, внутри - кумулятивную воронку, сверху - навитную крышку с трубкой для запала. Верхняя часть крышки заканчивается резьбой для навинчивания рукоятки. Снаружи на корпус гранаты наносятся правила метания и маркировки.

Рукоятка служит для удобства метания гранаты и приведения в действие ударного механизма. Она состоит из корпуса, подвижной муфты с пружиной, откидной планки, откидного колпака с планкой и предохранительной чеки с кольцом. В рукоятке помещается ударный механизм, стабилизатор и предохранительное устройство. Корпус рукоятки герметизирован: спереди он закрыт пергаментным кружком, а сзади между подвижной муфтой и колпаком имеют-

ся фетровые прокладки. Подвижная муфта имеет нарезку для навинчивания на крышку корпуса гранаты. На ее боковой поверхности имеются проушина с отверстиями для предохранительной чеки и два паза. С помощью проушины и чеки подвижная муфта соединяется с откидной планкой. В одном пазу подвижной муфты помещается пружинный конец откидной планки, а во

втором - конец откидной планки откидного колпака с шариком.

Ударный механизм предназначен для воспламенения капсюля-детонатора запала. Он

состоит из корпуса, трубки с фланцем, корпуса ударника, ударника, боевой и контрпредохранительной пружины, предохранительных шариков и инерционного грузика. Корпус ударника помещается в трубке с фланцем и имеет 4 отверстия для предохранительных шариков. Внутри корпуса расположены ударник и боевая пружина. Два больших предохранительных шарика

удерживают корпус ударника в трубке, а два малых- ударник в корпусе ударника.

Стабилизатор служит для придания гранате направленного полета дном корпуса вперед. Он состоит из матерчатого корпуса, 4 проволочных перьев, втулки, кольца и пружины.

Предохранительное устройство включает 4 предохранителя, обеспечивающих безопасность при обращении с гранатой и ее полете.

Первый предохранитель - предохранительная чека соединяет подвижную муфту с откидной планкой и обеспечивает безопасность при обращении с гранатой. Он выключается перед метанием гранаты.

Второй предохранитель обеспечивает безопасность гранаты при случайном падении, если предохранительная чека выдернута. Он состоит из планки откидного колпака с шариком, подвижной муфты и ее пружины. Предохранитель выключается в момент броска гранаты.

Третий предохранитель обеспечивает безопасность гранаты после броска (второй предохранитель сработал) при случайном ударе о препятствие, расположенное ближе 1 м. От метающего. Он состоит из стержня с колпачком и пружиной, подвижной и центральной трубок, ниппеля и двух шариков. Предохранитель выключается стабилизатором после его раскрытия при полете гранаты.

Четвертый предохранитель - контрпредохранительная пружина обеспечивает безопас-

ность гранаты в полете, удерживая инерционный грузик от перемещения вперед.

Разрывной заряд предназначен для пробития брони (бетона) и разрушения прочных преград. Для образования при взрыве узкой струи газов высокой плотности (несколько тысяч атмосфер) и направления ее на броню. Заряд в передней части имеет воронкообразную кумулятивную выемку. Кроме того, между дном корпуса и кумулятивной воронкой имеется свободное пространство (без взрывчатого вещества), обеспечивающее наибольший эффект бронепробиваемости гранаты. Разрывной заряд состоит из основного и дополнительного зарядов, между которыми помещена картонная прокладка.

Запал мгновенного действия предназначен для взрыва разрывного заряда гранаты. Он состоит из гильзы и втулки. Во втулке помещен капсюль-детонатор, а в гильзе - дополнительный детонатор.

Работа частей и механизмов гранаты.

Перед метанием гранаты: достать гранату из сумки, свинтить рукоятку, вставить в трубку корпуса и навинтить до отказа рукоятку. Ударник удерживается малыми шариками в корпусе ударника, сжимая боевую пружину. Корпус ударника от продвижения вперед удерживается

большими шариками в трубке с фланцем. Откидная планка предохранительной чекой соединена с подвижной муфтой рукоятки и отогнутым концом - с откидным колпаком, ее пружинный конец находится в пазу подвижной муфты. Концы предохранительной чеки разведены и прочно удерживают ее на рукоятке.

При метании гранаты: граната для метания берется за рукоятку в руку, предохранительная чека выдергивается, и граната бросается в цель. При выдергивании чеки подвижная муфта и откидная крышка расцепляются. При взмахе для броска корпус гранаты вместе с подвижной муфтой отходит от корпуса рукоятки, сжимая пружину подвижной муфты и освобождая шарик и пружинный конец откидной планки. В момент отделения гранаты от руки корпус рукоятки под действием пружины подвижной муфты продвигается к корпусу гранаты и занимает прежнее (до метания) положение. Откидной колпак под действием своей пружины отходит назад от рукоятки, поворачивает откидную планку, и освободившись от зацепления с ней, отделяется от рукоятки.

Пружина стабилизатора выталкивает из рукоятки стабилизатор, который под действием проволочных перьев и силы сопротивления воздуха раскрывается и вытягивает подвижную трубку, при этом освобождаются шарики третьего предохранителя, удерживающие стержень. Стержень под действием своей пружины выходит из ударника (сработал третий предохранитель) и освобождает большие шарики, а значит, и корпус ударника. Продвижению вперед инерционного грузика и корпуса ударника препятствует контрпредохранительная пружина и трение. Малые шарики, находясь в стенках корпуса ударника, не позволяют продвинуться ударнику вперед.

При встрече с целью (преградой): в момент удара гранаты дном корпуса или боковой частью о цель (преграду) контрпредохранительная пружина под действием инерционного грузика сжимается, а корпус ударника продвигается вперед до тех пор, пока малые шарики не войдут в канавку трубки с фланцем и не освободят ударник. Ударник под действием пружины резко продвигается вперед, накалывает капсюль-детонатор запала, он воспламеняется и вызывает мгновенный взрыв гранаты.

2-й учебный вопрос : Осмотр и подготовка гранат к метанию. Порядок и приемы метания. Правила хранения и требования безопасности при обращении с гранатами.

Порядок и приемы метания гранаты.

Метание гранаты складывается из выполнения следующих приемов :

- изготовка для метания (заряжание гранаты и принятие положения);

- метание гранаты.

Заряжание гранаты производится по команде "Подготовить гранаты!", а в бою кроме того и самостоятельно. Для заряжания необходимо :

- вынуть гранату из гранатной сумки;

- вывернуть пробку из корпуса гранаты;

- ввинтить запал.

Метание гранаты производится по команде "Гранатой огонь!", а в бою самостоятельно. Для метания гранаты необходимо :

- взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты;

- не отпуская спусковой рычаг, другой рукой сжать концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала;

- размахнуться и бросить гранату в цель, после броска гранаты укрыться. Оружие при этом должно находиться в положении, обеспечивающем быструю подготовку к применению.

Метание гранаты может производиться следующим образом :

- с ходу;

- с места;

- с места из-за укрытия;

- стоя из окопа;

- с колена из-за укрытия;

- с колена из окопа.

Правила хранения гранат .

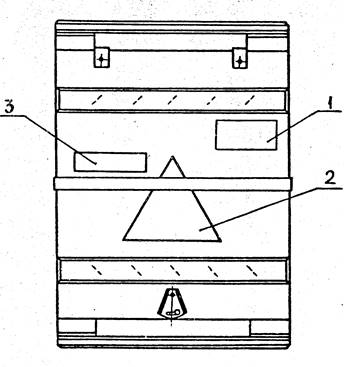

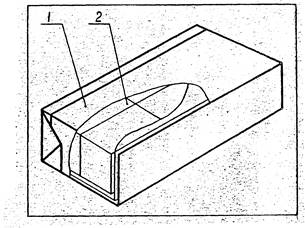

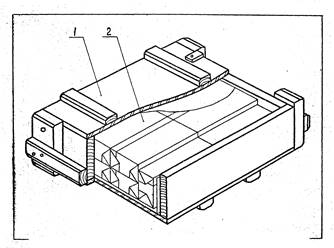

Гранаты поступают в войска в деревянных ящиках. В ящике гранаты, рукоятки и запалы укладываются отдельно в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается :

- количество гранат в ящике, их вес;

- наименование запалов и гранат;

- номер завода изготовителя;

- год изготовления и знак опасности.

Все запасы гранат и запалов , кроме носимых, хранятся в заводской укупорке. Гранаты солдатами переносятся в гранатных подсумках. Запалы помещаются в них отдельно, при этом каждый запал должен быть завернут в бумагу или чистую ветошь. В БТР гранаты также хранятся отдельно от запалов, в специальных сумках.

Осмотр гранат.

Перед укладкой в гранатную сумку и перед заряжанием гранаты и запалы осматриваются, при этом обращается внимание :

- на то, чтобы корпус гранаты не имел глубоких вмятин и проржавлений, трубка запала не была засорена и не имела сквозных повреждений;

- концы предохранительной чеки были раздвинуты и не имели трещин на изгибах.

Запалы с трещинами и зеленым налетом к применению не пригодны.

Заряжать гранату разрешается только перед ее применением.

Требования безопасности :

- обучаемые должны быть в стальных шлемах;

- перед заряжанием осмотреть гранаты и запалы;

- при метании осколочных гранат каждую последующую гранату метать по истечении 5 секунд после взрыва предыдущей;

- если граната не была брошена (предохранительная чека не выдернута) разряжение производится только по команде и под непосредственным наблюдением командира;

- вести учет неразорвавшихся гранат и отмечать места их падения красными флажками;

- район метания гранат оцеплять в радиусе не менее 300 метров;

- личный состав, не занятый метанием гранат, отвести в укрытие или на безопасное удаление от огневого рубежа (не ближе 350 метров);

- исходное положение для метания гранат обозначить белыми флажками, огневой рубеж - красными;

- пункт выдачи гранат и запалов оборудовать в укрытии не ближе 25 метров от исходного положения.

3-й учебный вопрос: Определение, назначение, классификация и общее устройство боеприпасов (выстрелов) и действия их узлов и механизмов.

Классификация патронов.

Патрон стрелкового оружия - это боеприпас стрелкового оружия, представляющий собой сборную единицу, состоящую из пули, порохового заряда, капсюля-воспламенителя и гильзы.

В зависимости от назначения патроны подразделяются на боевые и вспомогательные .

Боевые патроны предназначены для стрельбы из боевого индивидуального и группового оружия с целью поражения живой силы и боевой техники противника. В зависимости от вида используемого оружия различают :

- револьверные патроны;

- пистолетные патроны;

- автоматные патроны;

- винтовочные патроны;

- крупнокалиберные патроны.

Патрон с уменьшенной скоростью пули - это боевой патрон, предназначенный для ведения беззвучной стрельбы.

Вспомогательные патроны предназначены для обучения правилам и приемам заряжания и разряжания оружия, имитации стрельбы, проверки прочности оружия и определения баллистических характеристик оружия и патронов. К вспомогательным относятся :

- учебные патроны - это патроны, не имеющие порохового заряда, инициирующих веществ и предназначенные для обучения приемам обращения с оружием;

- холостые патроны - это патроны, не имеющие пули и предназначенные для имитации стрельбы;

- патроны с усиленными зарядами - предназначены для проверки прочности механизма запирания стрелкового оружия;

- патроны высокого давления - предназначены для проверки прочности стволов стрелкового оружия;

- образцовые патроны - предназначены для проверки баллистических свойств стрелкового оружия в качестве эталона при испытаниях;

- спортивные патроны - применяются для стрельбы из спортивного оружия.

В зависимости от формы, патроны разделяются на цилиндрические и бутылочные .

Цилиндрические не имеют резких переходов в очертании наружной поверхности.

Бутылочные имеют уширение зарядной камеры с переходом в очертании наружной поверхности гильзы в виде ската от корпуса к дульцу.

Общее устройство патронов .

Патрон состоит из пули, порохового заряда, капсюля-воспламенителя и гильзы .

Пуля - это сборочная единица патрона, выбрасываемая из канала ствола оружия, предназначенная для поражения живой силы и техники противника. По наружному очертанию различают :

- головную часть;

- вершину;

- ведущую часть;

- хвостовую часть.

Головная часть - это передняя часть пули до ведущей части. Вершина пули - это передний конец пули. Ведущая часть - это цилиндрическая или коническая часть пули, обеспечивающая врезание в нарезы канала ствола и правильное движение по каналу ствола. Канавка - это кольцевое углубление на пуле для ее крепления в дульце гильзы.

По устройству обыкновенная пуля состоит из оболочки, рубашки и сердечника.

Оболочка является наружной частью пули и служит для размещения всех ее составных частей, придавая пуле необходимые внешние очертания. Оболочка обеспечивает врезание пули в нарезы канала ствола и обтюрацию пороховых газов. Материал пульных оболочек должен обладать следующими основными свойствами :

- высокой пластичностью, обеспечивающей изготовление оболочки методом штамповки (вытяжки) и врезания пули в нарезы;

- достаточной прочностью, во избежание срыва пули с нарезов при выстреле;

- низкой твердостью, для обеспечения высокой живучести ствола;

- хорошей антикоррозийной стойкостью при хранении патронов;

- невысокой стоимостью и недифицитностью.

Одним из лучших материалов для пульных оболочек считается мельхиор ( сплав 78.5% - 80.5% меди и 21.5% - 19.5% никеля). Однако он является дорогим сплавом и поэтому повсеместно заменен дешевыми материалами. Широко применяется для пульных оболочек малоуглеродистая сталь, плакированная томпаком (биметаллом). Томпак - это сплав 89%-90% меди и 11%-9% цинка. Его толщина в биметалле составляет 4%-6% основного стального слоя.

Сердечник пули - это сплошная деталь пули, расположенная на ее оси симметрии, обеспечивающая пробивное и убойное действие пули. Сердечниками обыкновенных пуль, как правило, бывают свинец с добавлением 1%-2% сурьмы или малоуглеродистая сталь. В бронебойных пулях широкое распространение получили сердечники из высокоуглеродистой (инструментальной) или легированной стали, а также металлокерамические твердые сплавы. Головная часть сердечника более твердая, а в хвостовой части твердость снижена.

Рубашка пули - это деталь из пластичного материала (свинца, алюминия) между оболочкой и внутренним снаряжением пули.

Гильза патрона - это деталь патрона, служащая для размещения и предохранения от внешних воздействий порохового заряда, крепления капсюля-воспламенителя и пули, для базирования патрона в патроннике оружия и обтюрации пороховых газов при выстреле.

Устройство гильзы.

Цилиндрическая гильза состоит из : корпуса, дульца, среза, ската, проточки, фланца, донной части, запального отверстия, капсюльного гнезда, наковаленки, зарядной камеры.

Срез гильзы - торец со стороны открытого конца гильзы. Дульце гильзы - передняя часть гильзы, переходящая в скат или корпус. Скат гильзы - передняя конусная часть гильзы между дульцем и корпусом. Донная часть - часть гильзы, включающая проточку, фланец, перегородку, запальное отверстие, капсюльное гнездо, наковальню. Фланец - поясок в донной части гильзы, предназначенный для выбрасывания гильзы после выстрела, а иногда для крепления патрона в патроннике. Проточка гильзы - это кольцевая канавка в донной части гильзы, предназначенная для образования фланца. Перегородка гильзы - это стенка в донной части

гильзы, отделяющая капсюльное гнездо от внутренней полости гильзы. Запальное отверстие - это отверстие в перегородке для передачи луча огня от капсюля-воспламенителя к пороховому заряду. Капсюльное гнездо - это углубление с наружной стороны донной части гильзы, в котором крепится капсюль-воспламенитель. Наковальня гильзы - выступ в центре капсюльного гнезда, на котором разбивается ударный состав капсюля-воспламенителя. Зарядная камера гильзы - это внутренняя полость в гильзе между хвостовой частью пули и дном гильзы для размещения порохового заряда.

Основными металлами для цельнотянутых гильз служат малоуглеродистая сталь 11ЮА, 18ЮА; латунь Л68, Л70.

ГЛ - гильза латунная;

ГС - гильза стальная;

ГЖ - гильза биметаллическая (малоуглеродистая сталь с одной или с двух сторон покрытая томпаком толщиной 4%-6% толщины стали).

Пороховой заряд предназначен для сообщения пуле кинетической энергии, достаточной для достижения и поражения цели. В патронах стрелкового оружия применяются следующие пороха :

- П-45, П-125 (пистолетные пироксилиновых пористые пороха трубчатой формы);

- Х(ПЛ10-12) - холостой порох пластинчатой формы;

- ВТ - винтовочный порох трубчатой формы, флегматизированный и обработанный графитом;

- ВУФл - винтовочный порох уменьшенных размеров, флегматизированный и графитованный;

- ВТЖ - холостой порох трубчатой формы, опыленный графитом, с уменьшенным количеством летучих веществ;

- СФ-033 - сферические пороха;

- 4/5, 5/7 - многоканальные пороха.

Капсюль-воспламенитель предназначен для воспламенения порохового заряда патрона. Существует две разновидности патронных капсюлей - воспламенителей :

- капсюли без наковальни;

- капсюли с собственной наковальней.

Капсюль-воспламенитель без наковальни представляет собой цельнотянутый металлический колпачок, в который запрессован чувствительный к удару состав, закрытый подпрессованым к нему покрытием из металлической фольги или пергамента.

Для изготовления колпачков патронных капсюлей-воспламенителей могут применяться латунь, медь, томпак или железо. Широкое применение для колпачков получила латунь Л68. Латунные колпачки покрываются спиртовым щелочным лаком и хорошо сушатся. Медь применяется для колпачков капсюлей охотничьих и минометных патронов. Медные колпачки для ответственных изделий в мирное время покрывают никелем, а в военное - лаком с последующей выдержкой при высоких температурах. Томпак используется главным образом в качестве заменителя при изготовлении медных и латунных колпачков.

В качестве заряда капсюля-воспламенителя широкое применение получили гремучертутнохлоратные или неоржавляющие ударные составы. Толщина материала для колпачков патронных капсюлей находится в пределах 0.4 - 0.9 мм. В качестве покрытия для ударного состава в патронных капсюлях применяют кружки из тонкой металлической фольги. Чаще всего

применяют оловянную фольгу с добавкой 2%-3% сурьмы для большей твердости. поверхность фольгового кружка, обращенную к ударному составу, покрывают лаком для лучшего сцепления.

Дозы ударного состава в патронных капсюлях-воспламенителях находятся в пределах 0.02-0.13 г в зависимости от мощности капсюля.

4-й учебный вопрос : Правила обращения с боеприпасами. Укупорка и маркировка. Порядок хранения, перевозки боеприпасов, нормы погрузки на автомобили. Осмотр и подготовка боеприпасов к применению.

Упаковка и маркировка патронов

Упаковка патронов

Упаковка для пат ронов пред ставляет собой совок упность транспортной тары, внутренней упаковки и средств амортизаций и крепления патрон ов в таре. Для внутренней упаковки применяю тся следую щие элементы:

потребительская (групповая) тара - металлические коробки, картонные коробки или бумажные пакеты .

вспомогательные упаковочные средства -прокладки, тканевые ленты и т.п.

Металлические коробки использ уются герметические штампованные из малоуглеродистой стали, окрашенные з ащитной эмалью. Ранее прим енялись коробки из оцинкованного железа (з апаянные) и сварно-закатные

Для патронов с пулями, содержащ ими трассирующие составы, кроме патронов калибро в 12, 7 и1 4мм, с 1974 г. применяю тся коробки с клапаном, для стравливания избы точного давления га зов, выделяющих­ся в процессе хранения патронов.

Металлические коробки с патронами укупориваю тся закатыванием. В металлические коробки помещаются картонные коробки или бумажные пакеты с патронами. Патроны калибров 12,7 и 14,5-мм в картон­ ные коробки и бумажные пакеты не упаковывают, а непос редственно укладывают в металлические коробки, В коробках (металлических, картонных) и бумажны х пакетах патроны укладываются рядами, между которыми помещаются бумажные или картонные прокладки.

Для удобства и звлечения картонных коробок (бумажных пакетов) из металли ческой коробки, под одну из картонных коробок или под один из бумажных па кетов каждого ряда з акладывается тканевая лента, концы которой выводятся на поверхность коробок (пакетов).

В качестве транспортной тары для патронов используются деревянные ящики, изготовленные и з пиломатериалов хвойных по род (сосны, ели, пи хты, кедра), кроме дна и крышки, которые изготавливаются из древесноволокнистой плиты. С 1985 г. допускается бокову ю торцовую стенки ящ ика изготав ­ливать из пиломатериалов лиственницы. Крыш ка у ящиков откидная и крепится к его корпусу при помо щи металлической арматуры.

До1979 г. ящики из готовлялись полност ью, вклю чаю дно и крышк у, из древесины хвойных пород (кроме лиственницы и пихты), с креплени ем крышки к корпусу ящика шурупами.

B кaждый ящик помещаются две металлические коробки с патронами, под одну из которых з аклады­ вается тканевая лента, и нож для вскрытия металлических коробок. В ящиках с крышкой из древесно-волокнистой плиты нож размещ ается( режущ ей частью) в гнезде на внутренней стороне торцовой стенки ящика, а с крышкой из древесины - в соответствующем гнез де на внутренней стороне крышки.

Учебные патроны, упакованные в картонные коробки или бумажные пакеты, и учебные патроны ка­либ ров 12, 7 и1 4,5-мм . укладываю тся рядами непосредственно в деревянный ящик (без металлических коробок) « Учебные патроны калибра 5,45-мм в бумажных пакетах могут упаковываться в металлические пробки, уложенные в деревянный ящик.

Крепление и амортиз ация патронов в таре осуществляю тся при помощи прокладок, каркасов, перегородок из раз личных материалов (бумаги, ка ртона, фанеры, древесины, древесноволокнистой плиты и др.), а также отходов бумаги или картона в различных сочетаниях, опред еляемых требованиями защиты патронов от механических повреждений при транспортировании и погрузочно-разгрузочных работах.

Ящики с патронами плотно обвязываю тся стальной упаковочной лентой. Концы ленты соединяются механическим способом с пломбированием или сваркой.

Для упаковки 5,45-мм патронов и 7,62-мм патронов обр. 1943 г., наряду с металлическими: коробками, используются, взамен последних, влагонепроницаемые пакеты. Во влагонепроницаемые пакеты упаковываются патроны со стальными гильзами. При этом до 1988 г. в указанные пакеты упаковывались патроны с гильзами, имеющими капсюли-воспламенители только с защитным (оксидированным) покрытием колпачков (кроме холостых патронов, у которых колпачки капсюлей не оксидировались.

Влагонепроницаемый пакет изготавливается из водонепроницаемой бумаги, имеющей с наружной сто­роны покрытие из полиэтилентерефталатной (лавсановой) пленки, и с внутренней стороны, обращенной к патронам, покрытие парафин-полиизобутиленовой смесью.

Внутрь влагонепроницаемого пакета укладываются в один или два ряда картонные коробки или бумажные пакеты, с последующим свариванием швов влагонепроницаемого пакета и загибкой клапанов. Между внутренней cтopoнoй влагонепроницаемого пакета и картонными коробками (бумажным пакетами) помeщaeтcя пo пepимeтpу пaкeтa пpoклaдкa из oбepтoчнoй бумarи.

Влагонепроницаемые пакеты с патронами ук­ладываются в ящик в котором на дно, по стенкам и под крышку помещаются прокладки из водонепроницаемой бумаги с двусторонним или односторонним покрытием парафин-полиизобутиленовой смесью. Прокладки стороной с парафин-полиизо-бутиленовым покрытием обращены :дну, стенкам и крышке ящика.

На рис. 11,12 показаны влагонепроницаемый пакет с патронами и схема укладки этих пакeтов в ящикe.

			Рис 11. Влагонепроницаемый пакет с патронами: 1-пакет; 2- картонная к оробка с пaт ронами				Рис. 12. Схема укладки влагонепроницаемых пакетов с патронами в деревянный ящик: 1 - ящик; 2 - влагонепроницаемый пакет

Mapкиpoвкaпaтpoнoв .

Ма ркиро вка патронов сост оит, в о бщем случ ае ,и з соответствую щей отличител ьн ой окраски, знаков и надписей, нан ос имых к ак н а с ос тавны е части патронов, так и на упаковку с патронами.

Ма рки ровка нанос ится:

нa ги льзу - нa тopeц донной части;

на пулю - на головную часть;

на упаков ку - на деревянный ящик , металлическую коробку, влагонепроницаемый па кет, картонную коробку и бумажный пакет.

Ма ркиро вк а ги льз

Наторцедонной части гильзы наносится штампованием маркировка, со держащая условный номер пре дприятия - изготовителя и го д изгото вления (д ве пос ледние цифры года).В перио д 1951-5 6 гг. г од и зготовлен ия условно обоз начался буквой.

На торце донной части о тдельных номенклатур гиль з могут дополнительно наноситься знаки в ви де двух диа метрально расположенных пя тиконе чны х звездо чек .

У 7,6 2-мм винтовочных патронов, пре дназначавшихс я для стрельбы из авиационного пулемета ШКАС, на торце донной ч асти гильз ы нанесена дoпoлнитeльнo буквa Ш, a колпачок капсюля -воспламенителя покрыт красным лаком.

Образ ец маркиров ки на торце донной части гильзы привед ен н а рис. 13.

Маркировка пуль

Маркировка на головну ю часть пуль наносится в ви де отличительной окраски. Виды окрашиваемых пуль и цвета отличительной окраски на пу лях п риво дятся в т аблице

Маркировка упаковки с патронами

Маркировка упаковки патронов состоит из цветных отличительных полос, знаков и надписей чер­ ного цвета.

Маркировк а на упаковку с патронами наносится:

на деревянном ящике - на крышке и на о дной боковой стенке;

на металлической коробке - на крышке;

на влагонепроницаемом пакете на прод ольных сторонах пакета;

на картонной коробке или бумажном пакете - на одной из сторон коробки или пакета.

Маркировка на упаковку наносится окрашиванием по трафарету, штемпелеванием, типографским спо­собом или специальной маркировочной машиной. Маркировка ящика сод ержит:

н а крышке

брутто, кг; .

транспортный з нак, указывающий раз ряд груз а (цифра 2 в равностороннем треуг ольнике со сторо­ной 150 мм, вершина которого направлена в сторону крепления петель).

С 1990 г. взамен раз ряд а груза (цифры 2) в указанном треугольнике нано сится условный номер опасного груз а СССР (для боевых и вспомогательных патронов, кроме патронов с пулей МДЗ и холос­тых, - 450; для патронов с пулей МДЗ -263 и для холостых патронов - 471);

Знак опасности или классификационный шифр, характеризующие транспортную опасность груза по ГОСТ 19433-88. Знак опасности выполняется типографским способом на бумажном ярлыке раз мером 50х50 мм, который прикрепляется клеем к крышке ящика.

Ярлык со з наком опасн ости применяется только для 12,7 и 14,5-мм патронов с пулей МДЗ. На знаке опасности для этих патронов согласно ГОСТ 19433-88 наносится на оранжевом фоне: в верхней его части - из ображени е символа опасности (черная вз рывающаяся бомба), а в нижней части - номер подкласса (1 .2), группа совместимости(F ) и номер к ласса( 1) .

Для остальных видов боевых патронов и для вспомогательных патронов, кроме учебных, вместо з нака опасности наносится краской черного цвета классификационный шифр - 1.4S, образ ованный из двух цифр, соответствующих номеру подкласса опасного груза- 1.4, и буквенного обоз начения груп­пы совместимости -S.

патронами з нак раз­ряда г руза

или условный номер опасного

гру­за и маркировка о транс-

портной опасности груз а не

наносятся.

Образец располож ения

маркировки на крыш ке ящика

прив еден на рис. 14;

На бок о в о й с т е н ке

условное обозначение

патронов;

надписи "ОБР. 43",

"СНАЙПЕРСКИЕ", "ВИН ТОВОЧНЫЕ",

"ПИСТОЛЕТНЫЕ ";

номер партии;

год из готов ления (две

послед ние цифры);

условный номер предприя-

тия изготовителя;

маркировку партии

пороха;

колич ество патронов;

к олич ест во обтюраторов ( для 7, б2-м м п атронов обр. 1943 г. с ум еньшенной скоростью пули УС);

отличительную полосу,

знак или надпись, характеризующие вид пули и (или) патрона.

На боковой стенке ящика, содержащего влаго непроницаемы е пакеты с патронами, до­полните льно наносится в дв е строки над пись "ВЛАГОНЕПРОНИЦАЕМЫЕ ПАКЕТЫ".

Условное обозначение патронов состоит и з:

обоз начения калибра - в виде числовой величины в миллиметрах (без указания раз мер­ности).

условног о обоз начения вида пули или ви да патрона;

условного обоз начения гильзы (по материалу, из к оторого она из готовлена);

Для холостых патронов взамен условного обозначения ви да пули, патрона и г ильзы нано сится; на дпись "ХО ЛОС ТЫЕ".

Номер партии патронов состои т из :

буквы, обо знача ющей шифр группы партии патронов ;

двузначного чи сла , указывающего поря дковый номер партии в группе.

Для образцовых патронов буквенное обозначение шифра группы партии заменяется обозначением "ОБ".

Маркиро вка, партии пороха состоит из обо значения марки пороха, номера партии и го да изготовле­ния, указанных дробью, и условного обоз начения пре дприяти я-из готовителя пороха.

Маркировка на крышке металлической коробки со держит те же данные, какие наносятся на боко вую стенку ящика. При этом указываемое в маркировке коли чество патронов и обтю раторов соответствуе т колич еству их в металлической коробке.

Маркировка на влагонепроницаемом пакете со держит:

условное обоз начение патронов;

Надп ись " ОБР. 43" (для 7,62-мм патронов обр. 1943 г.);

ко личест во патронов в пакете;

отличительную полосу,характеризу ющу ю вид пули.

На картонные коробки и бумажные пакеты маркировка наносится в виде отличительной полосы или надписи. Отлич ительная полоса наносится на картонные коробки и бумажные пакеты, содержащие патро­ ны с трассирующей пулей и с уменьшенной скоростью пули УС.

На бумажном пакете с 7,62-мм винтовочными снайперскими патронам и наносится надпись "СНАЙПЕРCK ИЕ".

У словные обоз начения видов пуль, патронов и гильз, виды и цвета отличительных полос, знаков и со держание на дписей на упаковке приво дятся в таблице.

Порядок хранения .

.

Патроны необходимо предохранять от влаги, снега, пыли и грязи. Влажные и своевременно не протертые патроны могут через некоторое время оказаться непригодными для стрельбы. Патроны необходимо хранить в крытых помещениях. На открытом воздухе они должны быть укрыты от дождя, снега, пыли и грязи. Ящики ставят на прокладки крышками вверх.

Герметическая укупорка патронов вскрывается только по мере необходимости в патронах. При вскрытии ящиков следует обращать внимание на отличительные знаки.

Перед снаряжением лент патронами, находящимися в россыпи, необходимо протереть их от пыли и других загрязнений, неисправные патроны для стрельбы не применять. Учебные, холостые и боевые патроны хранятся отдельно, совместное их хранение запрещено.

Нормы погрузки на автомобили

В МСБ есть взвод обеспечения :

- л/с 10 чел.

- ГАЗ-66 6 шт.(3 - под имущество МСБ, 3 - под кухни);

- Урал-375 2 шт. ( под боеприпасы, перевозки 0,20 БК стрелкового оружия : 5 патронов - СВД; 36 шт. - АК-74; 120 шт. - РПК-74; 285 шт. - ПК; 3 гранаты на РПГ-7; 7 гранат на СПГ-9; 4 ПТУР; 19 мин на каждый миномет).

Осмотр боеприпасов.

Боеприпасы осматриваются перед стрельбой, при заступлении в наряд и по распоряжению командиров.

Осмотр гранатометных выстрелов.

При осмотре гранатометных выстрелов, упакованных в герметичные коробки и полиэтиленовые мешки, визуально проверяются герметичность коробок, полиэтиленовых мешков, внешний вид выстрелов и пусковых труб без их разгерметизации, комплектность выстрелов.

У выстрелов, хранящихся в мешках с нарушенной герметичностью или без мешков, проверяются :

- правильность нанесения маркировки и ее соответствие учетным данным;

- состояние защитного покрытия;

- качество соединения головной части с реактивным двигателем;

- надежность герметизации сопловых отверстий;

- наличие и степень коррозии на центрующих утолщениях, корпусах реактивных двигателей и сопловых блоков, а также на капсюлях-воспламенителях;

- состояние резьбы под стартовый заряд и отсутствие смазки на торце хвостовика;

- крепление обтекателя ( шатание и проворачивание от руки не допускаются );

- полнота ввертывания головной части взрывателя в гранату и правильность постановки герметизирующей прокладки между головной частью взрывателя и гранатой у выстрелов с ввинченными взрывателями;

- наличие и состояние предохранительных колпачков головных частей взрывателей.

Кроме, того у этих выстрелов проверяется исправность боевой электрической цепи в головной части (проверяется в специальных кабинах).

После осмотра выстрелы должны быть уложены в исправные полиэтиленовые мешки и загерметизированы.

Осмотр ручных и реактивных противотанковых гранат.

При осмотре гранат всех типов проверяются :

- качество защитного покрытия;

- отсутствие на поверхности гранат коррозии, вмятин, трещин, раковин;

- наличие и состояние холостых пластмассовых пробок и безотказность их вывинчивания от усилия руки;

- состояние резьбы корпуса;

- состояние гнезд или центральных трубок для запалов внешним осмотром ( засоренность трубок, отсутствие сквозных повреждений).

При осмотре гранат Ф-1 дополнительно проверяются :

- правильность посадки бумажной гильзы, отсутствие высыпания ВВ;

- полнота вхождения латунного или деревянного калибр - макета, имитирующего запал типа УЗРГМ (длина части калибр - макета, входящей в гранату, должна быть 62,5 мм).

При осмотре гранат РГ-42 обращается внимание на наличие маркировки о шифре ВВ в целях отбраковывания гранат в инертном снаряжении.

При осмотре гранат РГО и РГН обращается внимание :

- на наличие завальцовки в верхней части гранаты, стакана с резьбой для ввинчивания в него запала и обеспечения герметизации взрывчатой смеси;

- на наличие в стакане ввинченной на смазке пробки.

При осмотре пластмассовых коробок с запалами УДЗ проверяются :

- наличие и соответствие маркировки на ярлыке, вложенном в коробку, учетным данным;

- отсутствие механических повреждений корпуса коробки, состояние паяных швов.

В тех случаях, когда проверяемая коробка окажется негерметичной, и при возникновении сомнения в техническом состоянии находящихся в ней запалов ее вскрывают для осмотра изделий. При осмотре запалов УДЗ обращается внимание :

- на надежное закрепление рычага на корпусе запала шплинтом от перемещения ( концы шплинта должны быть разведены в стороны);

- на отсутствие механических повреждений на пластмассовом корпусе запала, состояние резьбы запала.

После осмотра запалов УДЗ они должны быть упакованы в исправные пластмассовые коробки с последующей герметизацией их смазкой. Для этого стыки крышки с корпусами коробок, крышки и боковые поверхности коробок шириной 20 - 25 мм от верхнего края промазываются смазкой ПП-95/5, которая наносится слоем толщиной 5-6 мм. Поверх смазки на крышку накладывается полоска оберточной или парафинированной бумаги, которая при перегибании должна перекрывать нанесенную на боковую поверхность смазку на 3 -5 мм со всех сторон. Для исключения случаев выпадания крышек из загерметизированных коробок последние обвязывают шпагатом крест-накрест.

При осмотре запалов ко всем гранатам и рукояток к противотанковым гранатам проверяется их количество и правильность укомплектования ими гранат. При наличии запалов и рукояток в негерметичной таре (не более двух лет) проверяется их техническое состояние ( отсутствие деформаций, вмятин, трещин, средней и большой коррозии, сорванной и забитой резьбы запалов и рукояток; наличие предохранительных чек (шплинтов) с кольцами, чистота запала). При осмотре запалов обращается внимание на отсутствие трещин на изгибах разведенных концов предохранительных чек (шплинтов).

Осмотр патронов стрелкового оружия.

Патроны стрелкового оружия, хранящиеся в негерметичной таре ( россыпью, в сборных складских партиях), подвергаются осмотру поштучно, при этом проверяются :

- отсутствие коррозии на стыке пули с гильзой и на капсюле;

- отсутствие окиси на фланце и проточке гильзы;

- отсутствие трещин на гильзе;

- сохранность отличительной окраски на пуле;

- исправность тары и соответствие маркировки на ней патронам;

- отсутствие шатания пуль и их выпадения;

- сохранность лаковой пленки гильзы с пулей;

- отсутствие патронов, хранящихся в негерметичной таре, лентах и магазинах более 5 лет (время хранения таких патронов определяется по записям, сделанным в упаковочных листах и вложенным в тару, ярлыкам).

От каждого ящика, подлежащего осмотру, осматриваются патроны в следующих количествах :

- до 12 мм - не менее 100 шт.;

- 12 - 14 мм - не менее 50 шт.;

- более 14 мм - не менее 25 шт.

При осмотре патронов, содержавшихся ранее в магазинах и лентах, дополнительно проверяется отсутствие обильной смазки на поверхности патронов. Обильно смазанные патроны подлежат разделке с последующей проверкой на отсутствие смазки на пороховом заряде. При обнаружении смазки на зернах пороха патроны дополнительно осматриваются в двойном количестве и при повторном обнаружении смазки на зернах пороха бракуются.

При осмотре металлических закатанных или запаянных коробок с боеприпасами проверяются :

- наличие и соответствие маркировки учетным данным;

- состояние защитного покрытия;

- отсутствие коррозии и механических повреждений;

- состояние закатанных (паяных) швов;

- отсутствие избыточного давления в коробках с пиротехническими средствами и патронами стрелкового оружия с трассирующими пулями (определяется по вздутию коробок).

III. ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ 5 мин.

-напоминаю тему и цель занятия ;

-объявляю оценки ;

-даю задание на самоподготовку ;

-отвечаю на вопросы ;

РУКОВОДИТЕЛЬ ЗАНЯТИЯ

майор Е.МАХЛИН

Судебная баллистика

Осмотр места происшествия с использованием огнестрельного оружия

Криминалистика

Эволюция многозарядного огнестрельного оружия

Особенности судебно-баллистического исследования при расследовании преступлений, связанных с огнестрельным оружием

Баллистика

Методика обнаружения, фиксации и изъятия огнестрельного оружия

Раследование Убийства

Особенности осмотра места происшествия, связанного с самодельным взрывным устройством

ПК 7.62 как огневая единица МСВ

Минное дело

Судебная баллистика

Пистолеты

Основные характеристики бронетанковой техники

Вооружение танков и БМП

Сущность оружия

Убийство с применением огнестрельного оружия
