Курсовая работа: Топографические и тактические условные знаки. Дорожная сеть. Пункты управления и средства связи.

Топографические и тактические условные знаки. Дорожная сеть. Пункты управления и средства связи.

Курсовая работа по военной топографии. Вариант №21

Выполнил студент: Конев М.С.

«МАТИ» - Российский государственный технологический университет им. К.Э. Циолковского

Военная кафедра

Москва - 2005

Введение

Военная топография - это наука о способах изучения местности, ориентирования, целеуказания, производство измерений на местности. Военная топография изучает топографические карты и приемы работы с ними. Карта - это уменьшенное, точное, подробное изображение земной поверхности на плоскости.

Топографические карты содержат подробное изображение местности. Они служат основным источником информации об устройстве земной поверхности, географическом размещении и взаимных связях различных природных и общественных явлений.

Картографическое изображение местности удобно обозримо, нарядно и измеримо. Даже беглый обзор карты позволяет составить ясное представление об общем характере территории, важных географических объектах, их форме, размерах.

С помощью несложных измерений по картам можно получить координаты изображенных предметов, расстояния между ними, размеры их, ориентировку в пространстве и ряд других величин, измерение которых в натуре представляет подчас сложную и трудоемкую задачу.

Карты содержат важнейшие качественные и количественные характеристики многих географических объектов, необходимые для решения научных и практических задач.

Основная часть

1. Дорожная сеть (теоретическая часть)

Основными требованиями к изображению дорожной сети на топографических картах являются: наглядное отображение ее густоты, состава и размещения с четким показом класса, начертания и состояния каждой дороги; подробный показ дорожных сооружений, характеризующих техническое оснащение дорог и являющихся ориентирами; тщательная передача характерных особенностей участков дорог и местности на подходах к мостам, переправам, перевалам и в других местах, где объезд затруднителен или невозможен (в теснинах, на болотах и т. п.).

Данные, особенно о классе автомобильных дорог, ширине, устройстве их проезжей части (полотна) и техническом оборудовании, позволяют изучать и оценивать по карте эксплуатационные возможности дорог (их пропускную способность, грузоподъемность, возможные сезонные изменения условий передвижения) и производить необходимые расчеты при планировании и организации передвижения и перевозок по ним.

Железные дороги

Железные дороги изображаются на картах с подразделением:

по ширине колеи — ширококолейные (1435 мм. и более, в СССР—1524 мм) и узкоколейные; по числу путей — однопутные, двухпутные, трехпутные; по виду тяги — электрифицированные и с паровой или дизельной тягой; по состоянию — действующие, строящиеся и разобранные.

Особыми условными знаками изображаются трамвайные линии (вне населенных пунктов) и подвесные дороги.

На картах показываются все железнодорожные станции, разъезды, платформы и остановочные пункты, а также рабочие казармы и блокпосты. Их изображения сопровождаются сокращенными подписями, указывающими род объекта (ст., раз., пл., ост. п., к а з., б л.-п. и т. п.).

Железнодорожные станции всех классов, не выражающиеся в масштабе карты, показываются однотипно: черный прямоугольник условного знака станции (разъезда, платформы), помещается с той стороны знака дороги, с какой она расположена в действительности.

На картах масштаба 1:100000 и крупнее на железных дорогах соответствующими условными знаками изображаются по возможности все водонапорные башни, отдельные семафоры и светофоры, имеющие значение ориентиров, а также насыпи и выемки с указанием их высоты или глубины в метрах. Обязательно показываются туннели и, как правило, все железнодорожные мосты и трубы для стока воды. Мосты изображаются различными условными знаками в зависимости от их размера, конструкции и материала, из которого они построены.

На станционных территориях, выражающихся в масштабе карты, указываются депо, погрузочно-разгрузочные площадки, переходные мостики и другие сооружения.

Шоссейные и грунтовые дороги

Шоссейные и грунтовые дороги при изображении на картах подразделяются в зависимости от их технического совершенства или проходимости на классы по признакам, указанным в таблице 1.

Таблица 1

Класс дорог	Характеристика дорог
Автострады	Капитальные дороги с прочным покрытием из асфальто- или цементобетона на твердом основании. Ширина покрытой части не менее 14 м, что допускает интенсивное скоростное движение автотранспорта любого тоннажа в четыре ряда и более. Уклоны не более 4°. Пересечения с другими дорогами на разных уровнях
Усовершенствованные шоссе	Дороги с твердым основанием и покрытием из асфальта, бетона, брусчатки, клинкера или щебня (гравия), пропитанного вяжущим веществом. Ширина покрытой части не менее 6 м, что допускает двустороннее движение. Уклоны не более 5°. Возможно интенсивное движение автотранспорта в течение всего года
Шоссе	Дороги с основанием из камня, песка или твердого грунта, покрытые гравием, щебнем или шлаком, уплотненными укаткой, иногда пропитанными вяжущим веществом, а также дороги, вымощенные булыжником или колотым камнем (мостовые). К этому же классу относятся дороги с основанием и покрытием усовершенствованных шоссе при ширине покрытия менее 6 м. Допускают движение автотранспорта в течение всего года
Улучшенные грунтовые дороги	Профилированные, но не имеющие прочного основания и покрытия, регулярно ремонтируемые дороги. Грунт проезжей части бывает улучшен разными добавками (гравием, щебнем, песком) или обработан вяжущим веществом. Проезд автотранспорта среднего тоннажа возможен в течение большей части года
Грунтовые (проселочные) дороги	Непрофилированные дороги без покрытия. Проходимость зависит от грунта и сезонно-климатических условий
Полевые и лесные дороги	Грунтовые дороги местного узкохозяйственного значения, по которым движение автогужевого транспорта производится эпизодически, главным образом в период полевых работ или лесоразработок
Караванные пути и вьючные тропы	Основные пути в пустынных, полупустынных и горных районах, используемые для вьючного транспорта. Некоторые караванные пути могут быть пригодны для автогужевого транспорта
Пешеходные тропы	Пути в труднодоступной местности (горы, тайга, болота), пригодные только для пешего движения
Зимние дороги Дороги с деревянным покрытием Фашинные участки дорог (фашинники)	Временные пути для проезда зимой через замерзшие болота, озера, реки, проливы и заливы Дороги, проложенные через труднопроходимые, обычно заболоченные места. Устраиваются в виде настила из досок, бревен или деревянных пластин, уложенных на прогоны из бревен Участки дорог через болотистые места, выстланные связками хвороста (фашинами), уложенными на продольные лежни и прижатыми по бокам жердями. Сверху засыпаны слоем земли или песка. Гать — сплошной настил из бревен, уложенный иногда по хворосту. Гребля — участок дороги через болото, проложенный по насыпи из земли, камней, песка и других материалов

Эти признаки надо отчетливо представлять себе при изучении по карте характера и эксплуатационных возможностей дорог. При этом необходимо также учитывать особенности различных участков дорог в зависимости от рельефа, почвенно-грунтовых и других условий местности.

Объекты дорожной сети изображаются на картах с соблюдением следующих основных правил.

Автострады, шоссейные и улучшенные грунтовые дороги на картах масштаба 1:100000 и крупнее показываются все, независимо от густоты дорожной сети. Дороги же более низких классов изображаются полностью лишь в лесных массивах и в других районах со слаборазвитой дорожной сетью (горных, пустынных, таежных, тундровых). В районах с густой дорожной сетью они наносятся с отбором: преимущественно те, которые соединяют населенные пункты по кратчайшим расстояниям и более удобны для движения. На картах малообжитых, пустынных и труднопроходимых районов показываются все караванные пути, вьючные и пешеходные тропы.

Рис. 1 (практическая часть)

№

Графическое изображение

Содержание условного знака

1. Трёхпутные железные дороги, семафоры и светофоры, поворотные круги

2. Двухпутные железные дороги и станции всех классов

3. Однопутные железные дороги, разъезды, платформы и остановочные пункты на ширококолейных железных дорогах

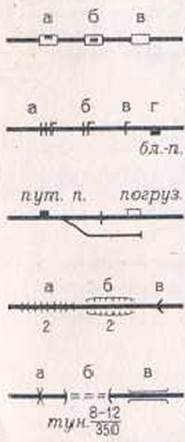

4. Расположение главного здания станции: а) сбоку путей; б) между путями; в) расположение неизвестно

5. Электрифицированные железные дороги: а) трёхпутные; б) двухпутные; в) однопутные; г) блок посты

6. Путевые посты, погрузочно-разгрузочные площадки, тупики и подъездные пути

7. а) Насыпи; б) выемки (2-высота или глубина в метрах); в) участки с большими уклонами – более 0,020 (только в горных районах)

8. а) Трубы; б) туннели (в числителе – высота и ширина, в знаменателе – длина в метрах) в) эстакады

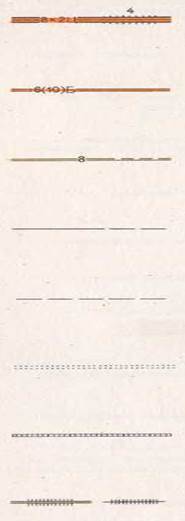

9. Автострады (8 – ширина одной полосы в метрах, 2 – количество полос, Ц – материал покрытия); насыпи (4 – высота насыпи в метрах)

10. Шоссе (6 – ширина покрытой части; 10 – ширина всей дороги от канавы до канавы в метрах; Б – материал покрытия)

11. Улучшенные грунтовые дороги (8 – ширина проезжей части дороги в метрах) и труднопроезжие участки дорог

12. Грунтовые (просёлочные) дороги и труднопроезжие участки дорог

13. Полевые и лесные дороги

14. Зимние дороги (через замёрзшие болота, озёра, реки)

15. Дороги с деревянным покрытием

16. Фашинные участки дорог, гати и гребли

2. Пункты управления и средства связи (теоретическая часть)

Пункты управления - это специально оборудованные и оснащенные места, с которых осуществляется руководство войсками при подготовке и в ходе боя. В состав каждого пункта управления включаются в необходимом соотношении органы и средства управления, а также подразделения обеспечения и обслуживания. Наименование, количество и состав пунктов управления зависят от масштаба воинского формирования.

Состав пунктов управления обычно непостоянен, они создаются по возможности немногочисленными. Однако каждый из них должен иметь в своем составе необходимый минимум офицеров и средств управления, обеспечивающий руководство подчиненными войсками и позволяющий при необходимости временно принять на себя выполнение функций вышестоящей или нижестоящей инстанции управления.

В подразделении создается командно-наблюдательный пункт. С него обеспечивается не только руководство подразделением, но и наблюдение за полем боя, ведение разведки противника наблюдением. В состав этого пункта управления входят командир, его заместитель, офицеры штаба, командир приданного (поддерживающего) подразделения, связисты и охрана. Все они размещаются в нескольких или одной бронированной машине, оснащенной средствами связи и другими техническими средствами управления, а если позволяет обстановка, вне машины в укрытии, обеспечивающем наблюдение за полем боя и непрерывное управление подразделением.

Командно-наблюдательный пункт наносится на карту таким образом, чтобы вертикальная прямая линия, являющаяся продолжением одной из сторон геометрической фигуры, своим нижним концом упиралась в точку местности, где расположен пункт управления.

Командный пункт предназначается для руководства войсками при подготовке и в ходе боя. Он считается основным пунктом управления, так как на нем находится большая часть аппарата управления во главе с командиром и основная часть технических средств, решаются важнейшие задачи, связанные с руководством войсками. Из его состава может выделяться наблюдательный пункт для наблюдения за полем боя, а в наиболее ответственный период боя и для руководства войсками, действующими на важном направлении или в тыле от главных сил.

При нанесении на карту командного пункта не следует забывать, что при наступлении или движении в западном направлении, или при обороне фронтом на запад фигура знака будет расположена вправо от вертикальной линии, указывающей место его расположения и, наоборот, при наступлении и обороне фронтом на восток фигура знака должна быть развернута влево.

Средства связи позволяют своевременно передавать данные о противнике и других условиях обстановки, точно и скрытно доводить приказы и распоряжения командиров до подчиненных, получать донесения о ходе боя, обмениваться информацией между взаимодействующими подразделениями и частями. Средства связи обеспечивают командирам и штабам непрерывное руководство подчиненными подразделениями и частями в любых условиях подготовки и ведения современного боя.

Средства связи должны использоваться в процессе управления войсками комплексно, чтобы обеспечить надежность связи (безотказную, устойчивую работу в течение необходимого времени), ее своевременность (передачу и доставку сообщений или ведение переговоров в заданное время), достоверность (прием переданных сообщений с заданной точностью) и скрытность самого факта связи и содержания передаваемых приказов, распоряжений и различной информации в любых условиях обстановки.

Не менее важное значение для успешного овладения искусством ведения рабочей карты имеет точное соблюдение правил принятых условных сокращений, обозначений и надписей. Они применяются для ускорения нанесения обстановки на карту и разработки боевых документов.

Нужно придерживаться еще одного правила, позволяющего сократить надпись наименований батальонов и дивизионов, входящих в состав какой-либо части.

Рис. 2 (практическая часть)

№

Графическое изображение

Содержание условного знака

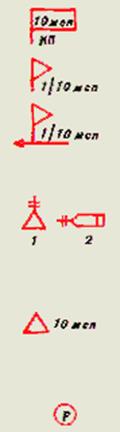

1. Пункт управления полка на месте. Надпись КП обозначает - командный пункт, ТПУ - тыловой пункт управления. Надпись внутри флажка -номер полка.

2. Пункт управления батальона. Надпись 1/10 мсп означает 1 батальон 10 мотострелкового полка.

3. То же в движении.

4. 1- Командно-наблюдательный пункт командира роты на месте. 2- БМП командира роты (соответственно обозначается БТР, танк командира роты. Ставится такт. знак данного типа техники и две черточки. У командира взвода одна черточка.

5. Наблюдательный пункт 10 мотострелкового полка. Если внутри знака буква, то это означатет что НП специализированный (А-артилерийский, И-инженерный, Х-химический, В-воздушного наблюдения, Т- технический). В артиллерии, спец.войсках знак черный.

6. Пост регулирования движения (Р-регулировщик, КПП-контрольно-пропускной пункт, КТП-контрольно-технический пункт.

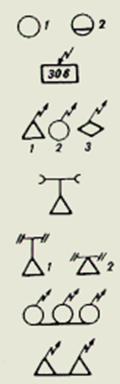

7. Узел связи. 1- полевой подвижный. 2- стационарный.

8. Радиоприемник. 305- марка приемника.

9. Радиостанция. 1-подвижная, 2- носимая. 3- танковая.

10. Подвижная радиорелейная станция.

11. Радиолокационная станция разведки. 1- воздушных целей. 2-наземных целей.

12. Радиосеть носимых станций.

13. Радионаправление подвижных станций.

Заключение

Военную топографию следует рассматривать как один из важнейших элементов тактической подготовки бойца и командира, т.к. умение быстро изучить, правильно оценить местность и хорошо примениться к ней равносильно по своему значению умению вести разведку противника и владеть оружием. Умение офицеров правильно работать с картой имеет большое значение для управления подразделениями.

Карта офицера, подготовленная к работе, с правильно и четко нанесенными сведениями о боевой обстановке позволит офицерам всех степеней своевременно, полно и верно оценить обстановку, принять решение, доложить свое решение старшему командиру (начальнику), поставить подчиненным командирам боевые задачи и информировать командиров соседних подразделений об обстановке. Чем лучше будут усвоены приемы ведения рабочей карты, тем меньше времени командиры будут затрачивать для решения задач по руководству подчиненными подразделениями в бою. Умение правильно готовить и вести рабочую карту – признак высокой штабной культуры каждого офицера.

Список литературы

Бубнов И.А. «Военная топография». Учебник. Воениздат. 1977г.

Говорухин. «Справочник по военной топографии». Воениздат. 1989г.

Помбрик И.Д., Шевченко Н.А. «Карта офицера». Учебное пособие. Воениздат. 1989г.
