Курсовая работа: Технологический расчет основных процессов открытых горных работ

ВВЕДЕНИЕ

На современном этапе формирования рыночной экономики страны основой функционирования и развития ее горной промышленности является открытый способ добычи полезных ископаемых. Ныне в России этим способом добывается около 90% железных руд, до 60% руд цветных металлов и угля [IV]. Разработка месторождений открытым способом обеспечивает значительно лучшие технико-экономические показатели, чем подземным.

Добыча полезных ископаемых открытым способом в нашей стране производится с давних времен. В настоящее время действуют предприятия большой производственной мощности.

Во второй половине 20 века в связи с истощением минерально-сырьевой базы России появилась устойчивая тенденция к освоению месторождений глубинного, нагорно-глубинного типа с вовлечением в разработку бедных руд, что предопределило значительное увеличение глубины карьеров, их размеров в плане и поставило горнодобывающие предприятия в более сложные условия.

По данным ИГД УрО РАН каждые 100 м роста глубины карьера сопровождаются снижением производительности буровых станков в среднем на 6-8%, экскаваторов на 8-12%, автосамосвалов на 16-22%, локомотивосоставов на 10-14%. Работа значительного числа а/с в карьере резко ухудшает экологическую обстановку. Решить ряд проблем можно внедрением на горных предприятиях новых решений в области техники и технологии.

Основным направлением в техническом перевооружении ОГР за рубежом в последнее десятилетие является широкое внедрение высокопроизводительного оборудования: буровых станков с диаметром долота до 450 мм, карьерных экскаваторов с ковшом вместимостью до 26 м³ , автосамосвалов грузоподъемностью до 310 м³ , различного вспомогательного оборудования, повышающего возможность основного и высвобождающего определенное число рабочих. В последние годы повышение технического уровня карьеров обеспечило рост сменной производительности труда по горной массе в среднем от 180 до 240 т (от 70 до 90 м³ ), а на ряде новых предприятий уровень сменной производительности труда достиг 95-100 м³ /чел.

Одним из перспективных направлений является внедрение перспективных циклично-поточной и поточной технологий, в частности, на разработке месторождений скального и полускального типа. В нашей стране при активном участии машиностроительных институтов и заводов были обоснованы технические требования и создан ряд опытных образцов оборудования для ЦПТ, испытанных на ряде горных предприятий (Гайский, Ново-Кроворожский, Центральный Криворожский, Качканарский ГОКи и Тургоякский карьер). Положительные результаты научно-исследовательских, конструкторских, и опытно-промышленных работ позволили запроектировать и впоследствии реализовать ЦПТ на большинстве рудных комбинатов бывшего СССР. Опыт применения ЦПТ показал, что своевременное внедрение ее на глубоких карьерах позволяет сократить затраты на транспортирование горной массы на 15-20%, повысить производительность труда, снизить объем горно-капитальных работ и количество вредных выбросов в атмосферу.

Бурное развитие горных работ стало возможным благодаря достижениям горной науки техники в основу которых положены труды академиков Н.В. Мельникова, В.В. Ржевского, профессоров Е.Ф. Шешко, А.И. Арсентьева, В.С. Хохрякова, П.И. Токмакова и др

1. КРАТКАЯ ГЕОЛОГИЧЕСКАЯ И ГОРНОТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ

В данном работе проектируется карьер с размерами по длине L_к = 1000 м, по ширине В_к = 460 м. По условию производственная мощность карьера по полезному ископаемому составляет Q_пи = 1300 тыс. т/год, по горной массе

A_r = 2430 тыс. м³ /год, по вскрыше V_в = 2010 тыс. м³ /год.

Крепость полезного ископаемого составляет f=14. В соответствии с классификацией горных пород по шкале крепости проф. М.М. Протодьяконова, данное полезное ископаемое относится к категории очень крепких пород. Из литературы следует, что это полезное ископаемое – мрамор среднетрещеноватый. Его пределы прочности и плотность: σ_сж =125 МПа, σ_сдв =19,2 МПа, σ_раст =10,8 МПа, γ = 2,5 т/м³ .

Определяем показатель трудности разрушения по формуле:

П_Р = 0,05[К_тр ·(σ_сж + σ_сдв + σ_раст. ) + γ·g]; (1) [II]

где: g – ускорение свободного падения, g = 9,8 м/с² ;

К_тр – коэффициент, учитывающий трещиноватость, К_тр = 0,85

П_Р = 0,05[0,85·(125 + 19,2 + 10,8) + 2,5·9,8] = 7,81;

По классификации акад. В.В. Ржевского полезное ископаемое относится по показателю трудности разрушения ко II классу и 8 категории.

Определяем показатель трудности бурения по формуле:

П_б = 0,07(σ_сж + σ_сдв + γ·g); (2) [II]

П_б = 0,07(125 + 19,2 + 2,5·9,8) = 11,8;

В соответствии с классификацией акад. В.В. Ржевского по показателю трудности бурения, порода относится к III классу – труднобуримая и 12 категории. Вскрышные породы с коэффициентом крепости f = 12 и показателем трудности бурения П_б = 10 относится ко II классу и 10 категории – средней трудности бурения.

Месторождение можно охарактеризовать:

- По форме: плитообразная залежь, т.к. вытянута преимущественно в двух направлениях;

- В зависимости от положения относительного господствующего уровня поверхности и глубины залегания: глубинного типа, т.к. мощность покрывающих пород М_п = 30 м;

- По углу падения: крутая залежь φ = 70º;

- По мощности: весьма мощное m_пи = 35 м.

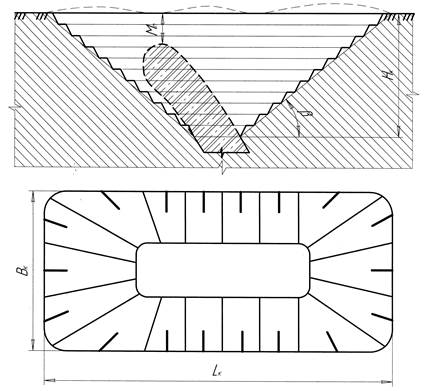

Пояснительная схема разработки залежи

2. РЕЖИМ РАБОТЫ КАРЬЕРА, ОБЩАЯ ОРГАНИЗАЦИЯ РАБОТ В КАРЬЕРЕ

В соответствии с нормами технологического проектирования для данных условий принимается круглогодичный режим работы карьера, при шестидневной рабочей неделе. Количество рабочих дней в году равно 300. Суточный режим работ трехсменный, продолжительность рабочей смены – 8 часов. Число рабочих смен в году – 900.

Определение границ карьерного поля.

По условию размеры карьера по поверхности составляют 1000´460 м.

Глубина карьера определяется по формуле:

, м;

где: к_из – коэффициент извлечения запасов полезного ископаемого (0,95-0,97);

к_гр – граничный коэффициент вскрыши;

м – горизонтальная мощность залежи;

м;

С учетом принятых углов наклона бортов карьера размеры карьера по дну составят.

Длина карьера по дну:

м;

Ширина карьера по дну:

м.

где: А – длина карьера по верху, А = 1000 м;

В – ширина карьера по верху, В = 460 м;

α,α´ - углы откосов нерабочего и рабочего бортов карьера;

Н – глубина карьера, м;

м;

м.

3. ПОДГОТОВКА ГОРНОЙ МАССЫ К ВЫЕМКЕ

Подготовку горных пород к выемке осуществляем буровзрывным способом.

3.1 Буровые работы

3.1.1 Выбор и обоснование бурового оборудования

Первоначально выбираем диаметр скважины. При показателях трудности бурения 10 и 11,8 выбираем d_скв = 243 мм.

Буровые станки шарошечного бурения в настоящее время получили широкое распространение при бурении скважин диаметром 160-320 в породах с П_б > 5. По коэффициенту крепости выбираем станок СБШ-250МН.

Таблица 3.1 [IV] Техническая характеристика бурового станка СБШ-250МН

3.1.2 Технологические расчеты параметров буровых работ

Определяем техническую скорость бурения по формуле:

V _б.ш. = 2,5·Р₀ ·n_в ·10^-2 /(П_б ·d_д ² ), м/ч; (3.1) [I]

где: Р₀ – усилие подачи, Р₀ = 294,3 кН;

n_в – частота вращения штанги n_в = 16,43 с^-1 ;

d_д – диаметр долота - d_д = 0,214 м;

V _б.ш. = 2,5·294,3·16,43·0,01/(11,8·0,243² ) = 14,7 м/ч;

Определяем сменную производительность станка по формуле:

, м/смену; (3.2) [II]

где: К_пр – коэффициент, учитывающий внутрисменные простои бурового станка, К_пр = 0,75÷0,85;

Т_см – продолжительность смены, Т = 8 ч;

Т_пз – время на подготовительные и заключительные работы, Т_пз = 0,5 ч;

Т_р – регламентированный перерыв, Т_р = 1 ч;

t_в – вспомогательное удельное время бурения скважин, t_в = 0,033÷0,066 ч/м;

t_о – удельное основное время бурения скважин, ч/м:

t_о = 1/V _б , ч/м;

t_о = 1/14,7 = 0,068 ч/м;

м/смену;

Выбранный буровой станок СБШ-250МН имеет ряд достоинств высокая скорость бурения, при работе станка не требуется доставка воды и тяжелого инструмента (долот), возможность регулировки осевого давления и числа оборотов в широких пределах, возможность бурения наклонных скважин. Также имеются и недостатки: большая масса станка, недостаточная стойкость шарошек и большой их расход.

Оценка взрываемости горных пород осуществляется по эталонному расходу (г/м³ ) взрывчатого вещества – аммонита 6ЖВ.

Определяем эталонный удельный расход ВВ по формуле:

q_э = 2*10^-1 (σ_сж + σ_сдв + σ_раст +γ·g), г/м³ ; (3.3) [II]

где: σ_сж , σ_сдв , σ_раст – пределы прочности горной породы на сжатие, сдвижение и растяжение, МПа: σ_сж = 125 МПа; σ_сдв = 19,2 МПа; σ_раст = 10,8 МПа;

γ – плотность горной породы, γ = 2,5 т/м³ ;

g – ускорение свободного падения, g = 9,8 м/с² ;

q_э = 2*10^-1 (125 + 19,2 + 10,8 + 2,5·9,8) = 24,5 г/м³ ;

Определяем проектный удельный расход ВВ по формуле:

q_п = q_э * К_вв * К_д * К_тр * К_сз * К_у * К_оп , г/м³ ; (3.4) [II]

где: К_вв – переводной коэффициент по энергии взрыва от эталонного ВВ

(аммонит 6ЖВ или граммонит 79/21) к применяемому ВВ на карьере:

К_вв = 1,2;

К_д – коэффициент, учитывающий требуемую кусковатость горной породы и степень их дробления:

К_д = 0,5/d_ср ;

где: d_ср – требуемый средневзвешенный размер куска взорванной породы, м:

d_ср = (0,1…0,2)*, м;

где: Е – емкость ковша применяемой модели экскаватора (ЭКГ-6,3УС), м³ : 6,3 м³ ;

d_ср = 0,2*= 0,36 м;

К_д = 0,5/0,36 = 1,47;

К_тр - коэффициент, учитывающий потери энергии взрыва, связанные с трещиноватостью породы:

К_тр = 1,2*l _ср +0,2;

где: l _ср – средний размер структурного блока в массиве: l _ср = 0,7 м;

К_тр = 1,2*0,7 + 0,2 = 1,4;

К_сз - коэффициент, учитывающий степень сосредоточенности заряда в скважине: К_сз = 1,1;

К_у - коэффициент, учитывающий влияние объема взрываемой горной породы:

К_у = , при Н_у ≤15 м;

где: Н_у – высота уступа: Н_у = 10 м;

К_у = = 1,2;

К_оп – коэффициент, учитывающий число свободных поверхностей принимаем характерным для короткозамедленного многорядного взрывания:

К_оп = 3,5;

q_п = 24,5*1,2*1,47*1,4*1,1*1,2*5,5 = 232,9 г/м³ ;

Определяем глубину скважины по формуле:

L_с = H_у /sinβ + l _п , м; (3.5) [II]

где: β – угол наклона скважины к горизонту: β = 90°;

l _п – перебур скважины ниже отметки подошвы уступа:

l _п = (10÷15)*d_скв , м;

где: d_скв – диаметр скважины, d_скв = 0,243 м:

l _п = 10*0,243 = 2,43 м;

L_с = 10/1 + 2 = 12 м;

Определяем длину забойки по формуле:

l _заб = (20÷35)*d_скв , м; (3.6)[II]

l _заб = 25*0,243 = 6 м;

Определяем длину заряда по формуле:

l _зар = L_c - l _заб , м; (3.7)[II]

l _зар = 12 – 6 = 6 м;

Определяем вместимость скважины по формуле:

ρ = π*d_c ² *Δ/4, кг/м; (3.8)[II]

где: Δ – плотность заряжания ВВ в скважине: при ручном заряжании Δ = 900…1000 кг/м³ ;

ρ = 3,14*0,243² *1000/4 = 46,3 кг/м;

Определение линии наименьшего сопротивления:

Исходя из качественной проработки подошвы уступа, величина линии наименьшего сопротивления по подошве уступа определяется по формуле С.А. Давыдова:

м; (3.9)[II]

где: К _m – коэффициент, учитывающий трещеноватость породы в массиве:

К _m = 1,1;

= 8,2 м;

Исходя из условия достижения требуемой степени дробления породы, линия наименьшего сопротивления по подошве уступа составит:

м; (3.10)[II]

10,8 м

Исходя из условий обеспечения безопасного обуривания уступа (только при вертикальных скважинах), величина линии наименьшего сопротивления по подошве уступа определяется по формуле:

м; (3.11)[I]

5,7 м;

Бурение вертикальных скважин допускается, т.к. минимальное из значений W₁ и W₂ соответствует условию безопасности ведения буровых работ.

Определяем расстояние между скважинами в ряду по формуле:

а = m*М, м; (3.12)[I]

а = 1*8,2 = 8,2 м;

Определяем расстояние между рядами скважин при квадратной сетке по формуле:

b = а, м; (3.13)[I]

b = 8,2 м;

Определяем ширину развала взорванной массы при многорядном короткозамедленном взрывании по формуле:

В_м = к_з *В_о + (n_р - 1)*b, м; (3.14)[II]

где: n_р – число рядов скважин, n_р =3;

к_з – коэффициент, зависящий от интервала замедления, к_з = 0,85;

В_о – ширина развала взорванной горной массы при однорядном взрывании:

В_о = к_в *к_b *H_у, м; (3.15)[II]

где: к_в – коэффициент, учитывающий наклон скважин:

к_в = 1 + 0,5*sin2(90-β);

к_в = 1 + 0,5*0 = 1;

к_b – коэффициент, учитывающий взрываемость породы, к_b = 2÷2,5;

В_о = 1*2*10 = 18,1 м;

В_м = 0,85*18,1 + (3-1)*8,2 = 31,8 м;

Определяем высоту развала по формуле:

Н_р = (0,8÷1)* H_у , м; (3.16)[II]

Н_р = 0,9*10 = 9 м;

Определяем средний выход взорванной массы по формуле:

, м/м³ ; (3.17)[II]

= 59,3 м/м³ ;

Определяем необходимое количество буровых станков по формуле:

N = П·К/(Q_см ·n·n_год ·V), ед.; (3.18)[IV]

где: П – производительность карьера по горной массе, П = 2430 тыс. м³ /год;

К – коэффициент резерва станков, К = 1,2÷1,25;

n – число смен работы станков в сутки, n = 3;

n_год – число рабочих дней бурового станка в году, n_год = 300;

V – выход горной массы с 1 м скважины:

V = а·b/Н_у , м³ ;

V = 8,2·8,2/15 = 4,5 м³ ;

N = 2430·10³ ·1,2/(44·3·300·4,5) = 2 станка;

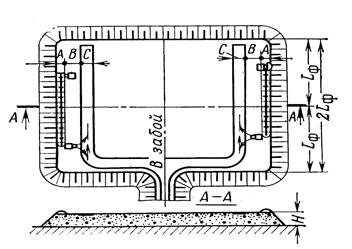

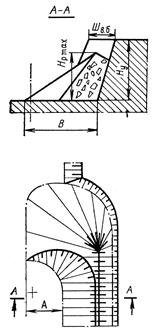

Схема к расчету параметров буровзрывных работ

3.2 Определение параметров взрывных работ

Принимая во внимание крепость взрываемых пород, их обводненность и стоимость взрывчатых веществ наиболее рациональным будет применение взрывчатых веществ типа игданит (смесь гранулированной аммиачной селитры и дизельного топлива). Игданиты можно приготовить непосредственно на месте заряжания скважин.

Достоинства: безопасен в обращении, имеет низкую себестоимость, пригоден для механизированного заряжания.

Недостатки: возможность применения только в сухих скважинах, при длительном заряжании частичная потеря взрывчатых свойств.

Определим массу заряда скважины по формуле:

Q = q_п ·а·W·H_у , кг; (3.19)[V]

Q = 0,2329·8,2·8,2·15 = 235 кг;

Применяем многорядное короткозамедленное взрывание, что обеспечит более высокие технико-экономические показатели взрывных работ, чем при мгновенном взрывании.

Выбираем схему с поперечным врубом. Она обеспечит сокращение ширины развала на 20-30%.

Определяем интервал замедления по формуле:

- при однорядном взрывании:

τ = К·W, мс; (3.20)[I]

где: К – коэффициент, зависящий от взрываемости пород, К = 3÷4;

τ = 3,5·8,2 = 28,7 мс;

- при многорядном взрывании интервал замедления увеличивается на 25%;

τ = 35 мс;

При взрывании используем пиротехнический замедлитель детонирующего шнура КЗДШ-69.

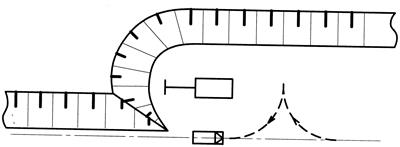

Схема прямого торцового вруба

3.2.2 Выбор способа дробления негабарита

Негабаритные куски при разработке плохо взорванного массива складываются на рабочей площадке экскаватора и подвергаются вторичному дроблению механическим, взрывным или электрофизическим способом.

Мы выбираем взрывной способ разрушения накладными зарядами. В шпур взрывчатое вещество с удельным расходом 2,5-3 кг/м³ располагают слоем 3-5 см и присыпают песком.

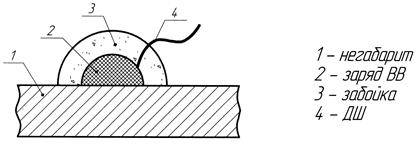

Схема взрывного дробления негабаритных кусков.

Таблица 3.2. Таблица основных параметров и показателей БВР

4. ВЫЕМОЧНО-ПОГРУЗОЧНЫЕ РАБОТЫ.

4.1 Обоснование вида и типоразмера оборудования

Комплекс основного горного и транспортного оборудования должен обеспечить планомерную, в соответствии с мощностью грузопотока, подготовку пород к выемке, их выемку и погрузку, перемещение, складирование в пределах каждой технологической зоны карьера, в которой формируется грузопоток. При выборе средств выемки и транспорта следует руководствоваться основными требованиями, предъявляемыми к комплексам оборудования:

1. В комплекс оборудования должны входить только машины, паспортные характеристики которых соответствуют горно-технологическим характеристикам пород при выполнении каждого процесса;

2. Комплекс оборудования должен соответствовать принятым системам разработки и вскрытия, размерам и форме карьера, его мощности, сроку строительства и эксплуатации, организационным условиям ведения горных работ;

3. Чем меньшее число действующих машин и механизмов входит в комплекс, тем надежнее, производительнее и экономичнее его работа;

4. Отдельные машины и механизмы комплекса по своим параметрам должны соответствовать друг другу, быть типовыми и серийными, чтобы была возможна замена;

5. Коэффициент резерва мощности и технической производительности отдельных машин по сравнению со среднечасовыми показателями их работы в соответствии с характером горного производства должен быть не более 1.5…1.7 при разработке скальных и разнородных пород и не менее 1.2…1.3 при разработке мягких пород.

6. Следует по возможности отдавать предпочтение одной мощной машине взамен нескольких машин меньшей мощности.

Учитывая характеристики месторождения и слагающих его пород наиболее эффективным будет использование на выемке карьерных экскаваторов типа ЭКГ. Годовая производственная мощность карьера по полезному ископаемому составляет 1,3 млн.т, по пустым породам – 2,010 млн.м³ , годовая мощность вскрышного и добычного комплексов должна быть равна соответствующей мощности карьера. Данной производительности в полной мере соответствует (принимая во внимание условия 2, 5, 6) экскаватор типа ЭКГ-6,3УС. В качестве транспортного оборудования, учитывая те же факторы рациональным будет использование автомобильного транспорта, а именно использование автосамосвалов типа БелАЗ - 548. Выбранному комплексу выемочно-транспортного оборудования по своим эксплуатационным параметрам соответствует буровой станок СБШ-250МН.

Выбор типа оборудования производим по относительному показателю трудности экскавации:

- при выемки горных пород из массива:

П_э ’ = 3·К_с (0,2·σ_сж + σ_сдв + σ_раст. ) + 0,03·γ·g; (4.1)[II]

К_с – коэффициент структурного ослабления: К_с = 0,6;

П_э ’ = 3·0,6(0,2·125 + 19,2 + 10,8) + 0,03·2,8·9,8 = 99,8;

- при выемки разрушенных горных пород:

П_э ’’ = 0,22·(А + 10·А/К_р ⁹ ); (4.2)[II]

где: К_р – коэффициент разрыхлениям породы в развале, К_р = 1,3;

А = 10^-2 ·γ·g·d_ср + σ_сдв ;

где: d_ср – средний размер кусков породы в развале, d_ср = 0,3 м;

А = 10^-2 ·2,8·9,8·0,3 + 19,2 = 19,3:

П_э ’’ = 0,22·(19,3 + 10·19,3/1,3⁹ ) = 8,2;

Исходя из этого тип применяемого выемочно-погрузочного оборудования – прямая механическая лопата верхнего черпания.

Выбор модели экскаватора производим в соответствии с суммарной емкостью ковша экскаватора:

, м³ ; (4.3)[VII]

где: А_г – годовая производительность карьера по горной массе, м³ /год;

t_ц – время рабочего экскаватора, с;

Т_см – продолжительность смены, ч;

n_см – количество смен;

N_р – количество рабочих дне экскаватора, сут.;

К_н – коэффициент наполнения;

К_и – коэффициент использования экскаватора во времени;

м³ ;

В качестве выемочно-погрузочного оборудования принят экскаватор ЭКГ-6,3УС.

Таблица 4.1.[IV] Техническая характеристика экскаватора ЭКГ-6,3УС .

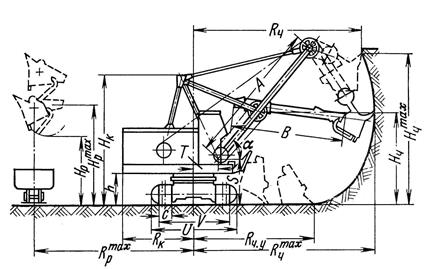

Конструктивная схема экскаватора ЭКГ-6,3УС

4.2 Технологические расчеты параметров выемочно-погрузочных работ.

Определяем техническую производительность экскаватора по формуле:

Q_техн = 60·Е/t, м³ /ч; (4.4)[IV]

где: t – время рабочего цикла экскаватора, мин.;

Q_техн = 60·6,3/0,5 = 756 м³ /ч;

Определяем сменную производительность экскаватора по формуле:

Q_см = Q_техн ·Т_см ·К_э ·η_u , м³ /смену; (4.5)[IV]

где: Т_см – продолжительность рабочей смены, Т_см = 8 ч;

К_э – коэффициент экскавации, К_э = К_н /К_р = 0,6;

η_u – коэффициент использования экскаватора во времени в течении смены , η_u = 0,7;

Q_см = 756·8·0,6·0,7 = 2540 м³ /смену;

Определяем годовую производительность экскаватора по формуле:

м³ /год; (4.6)[IV]

где: n – число смен в сутки;

N – число рабочих дней в году.

Q_год = 2540·3·300 = 2286000 м³ /год;

Поэтому в рабочей зоне карьера на каждом уступе устанавливаем по одному экскаватору. Выемку пород в забое принимаем торцовым забоем, верхним черпанием и нижней погрузкой.

Схема торцового забоя механической лопаты при выемке взорванной породы

Ш_вб – ширина взорванного блока;

В – ширина развала пород;

А – ширина заходки: А = R_чу +R_р ^max = В=13,5+19,8=33,3;

5. ПЕРЕМЕЩЕНИЕ КАРЬЕРНЫХ ГРУЗОВ

5.1 Обоснование типа карьерного транспорта

Исходя из удельного веса полезного ископаемого, расстояния транспортирования, производственной мощности карьера, емкости ковша экскаватора выбираем автомобильный вид транспорта, как для полезного ископаемого, так и для пустых пород, а именно автосамосвал БелАЗ-548.

Таблица 5.1 Техническая характеристика автосамосвала БелАЗ-548.

5.2 Технологические расчеты параметров транспортирования горной массы

Определяем необходимое количество автосамосвалов для бесперебойной работы экскаватора по формуле:

N = Т_р ·/t_n , шт.; (5.1)[III]

где: Т_р – продолжительность рейса автосамосвала, мин.;

Т_р = t_n +t_гр +t_пор +t_р +t_доп. , мин.;

где: t_n , t_р – время погрузки разгрузки автосамосвала, мин.;

t_гр , t_пор – время движения груженого и порожнего автосамосвала, мин.;

t_доп. – дополнительное время на маневры, мин.;

t_n = (V_a ·t_ц )/60·Е·К_э , мин.;

где: V_a – вместимость кузова автосамосвала, м³ ;

t_ц – продолжительность цикла черпания, сек.;

К_э – коэффициент экскавации;

t_n = (21·30)/60·6,3·0,6 = 2,8 мин.;

Определяем общее время движения автосамосвала по формуле:

t_гр +t_пор = К_раз. ·(60·L_гр /V_гр +60·L_пор /V_пор ), мин.;

где: L_гр , L_пор – расстояния движения груженого и порожнего автосамосвала, км;

V_гр , V_пор – скорость движения груженого и порожнего автосамосвала, км/ч;

К_раз – коэффициент, учитывающий изменение скорости при разгоне и остановки (К_раз = 1,1);

- для пустых пород:

t_гр +t_пор = 1,1·(60·4,2/32+60·4,2/38) = 15 мин.;

- для полезного ископаемого:

t_гр +t_пор = 1,1·(60·3/32+60·3/38) = 11,4 мин.;

- для пустых пород:

Т_р = 2,8+15+1+0,5 = 19,3 мин.;

- для полезного ископаемого:

Т_р = 2,8+11,4+1+0,5 = 15,8 мин.;

- для пустых пород:

N = 19,3/2,8 = 7 шт.;

- для полезного ископаемого:

N = 15,8/2,8 = 6 шт.;

Определяем техническую производительность по формуле:

Q_техн = Q_а ·К_q ·60/T_р , т/ч; (5.2)[III]

где: Q_а – грузоподъемность автосамосвала, т;

К_q – коэффициент использования грузоподъемности автосамосвала;

- для пустых пород:

Q_техн = 40·1,1·60/19,3 = 136,8 т/ч;

- для полезного ископаемого:

Q_техн = 40·1,1·60/15,7 = 168,2 т/ч;

Определяем эксплуатационную производительность по формуле:

Q_эк = Q_a ·К_q ·Т_см ·К_и /Т_р , т/смену; (5.3)[III]

где: Т_см – продолжительность смены, мин.;

К_и – коэффициент использования автомашин во времени;

- для пустых пород:

Q_эк = 40·1,1·480·0,9/19,3 = 985 т/смену;

- для полезного ископаемого:

Q_эк = 40·1,1·480·0,9/15,7 = 1211 т/смену;

Определяем ширину проезжей части дороги по формуле:

- при однополосном движении:

Ш_пч1 = а+2·y, м; (5.4)[I]

где: y – ширина предохранительной полосы между нагруженными колесами машины и кромкой проезжей части, y = 0,5 м;

а – ширина кузова, м;

Ш_пч1 = 3,780+2·0,5 = 4,780 м;

- при двухполосном движении:

Ш_пч2 = 2·(а+y)+x, м; (5.5)[I]

где: x – безопасный зазор между кузовами автосамосвалов, м;

Ш_пч2 = 2(3,780+0,5)+0,69 = 9,25 м;

Определяем пропускную способность дороги по формуле:

N = 1000·V·n·К_н /S, машин/час; (5.6)[I]

где: n – число полос движения;

К_н – коэффициент неравномерного движения (К_н = 0,5÷0,8);

S – интервал следования машин, м;

S = a+l_a +t_д ·V+L_т , м;

где: а – допустимое расстояние между машинами при их остановки, м;

l_a – длина машины, м;

t_д – время реакции водителя, t_д = 0,5÷1 с;

L_т – длина тормозного пути, м;

S = 5+8,120+0,00014·38+60 = 73 м;

N = 1000·38·2·0,7/73 = 728 машин/ч;

Определяем провозную способность дороги по формуле;

W = N·V_ав , м³ /ч; (5.7)[I]

где: V_ав – объем породы, перевозимой автомобилем, м³ ;

W = 728·21 = 15288 м³ /ч;

Определяем ширину рабочей площадки по формуле:

Ш_рп = В_р +а+Т+z+c, м; (5.8)[I]

где: В_р – ширина развала взорванной горной массы, м;

а – расстояние от края дороги до развала, м;

Т – ширина автомобильной дороги, м;

z – расстояние для размещения дополнительного оборудования, м;

с – безопасное расстояние от бровки уступа, с = 3;

Ш_рп = 31,8+2,5+9,25+4+3 = 50,55 м;

Автосамосвал подается на погрузку задним ходом после тупикового разворота внутри забойки.

Схема подачи автосамосвалов под погрузку

6. ОТВАЛООБРАЗОВАНИЕ

6.1 Обоснование схемы отвалообразования и выбор оборудования

Для данных горно-геологических условий (угол падения залежи φ = 70º и глубиной карьера до 200 м) целесообразнее всего применять внешние отвалы, располагаемые за пределами контура карьера. Для расположения отвала выбирается необводненное, равнинное место, имеющее малый уклон в одну сторону. В основании отвала находятся полускальные породы. Поверхность очищается от кустарников и мелколесья. На месте расположения отвала бульдозером снимается потенциально-плодородный слой почвы и складируется в отдельные навалы, для последующего использования на рекультивационных работах.

Схема бульдозерного отвалообразования

А = 3-5 м, В = 5-7 м, С – ширина проезжей части дороги, L_ф – длина фланга;

Достоинства бульдозерных отвалов: простота производства и организации работ; мобильность применяемого отвального оборудования; простота и небольшие сроки строительства новых отвалов; низкие капитальные затраты, эксплуатационные затраты. Недостатки бульдозерных отвалов: зависимость эффективности работ от гранулометрического состава пород, климатических условий; большой расход жидкого топлива.

6.2 Технологические расчеты параметров отвалообразования

При доставке породы на отвалы автомобилями применяют бульдозерные отвалы. Процесс отвалообразования включает разгрузку автосамосвалов на верхней площадке отвального уступа, перемещение пород под откос уступа, планировку поверхности отвала. Заполнение отвала осуществляется периферийным способом. Автосамосвалы разгружаются по фронту работ на расстоянии 4 метров от откоса. Затем порода бульдозерами перемещается под откос.

Определяем площадь отвала по формуле:

S = W_n ·К_р /h, м² ; (6.1)[III]

где: W_n – объем размещаемых вскрышных пород, м³ ;

К_р – коэффициент разрыхления пород в отвале, К_р = 1,15-1,4;

h – высота отвального уступа, h = 25м;

S = 1415000·1,35/25 = 76410 м² ;

6.3 Выбор и расчет производительности отвального оборудования

Для отвалообразования выберем бульдозер Д-385А.

Техническая характеристика бульдозера Д-385А

Таблица 6.1

Определяем техническую производительность бульдозера по формуле:

, м³ /ч; (6.2)[II]

где: Т_ц – время цикла, с;

Т_ц = , с;

где: t_н – время наполнения, с;

t_н = t_нп ·П_эв /П_эп , с;

t_н = 25·27/35 = 22 с;

t_в – время выгрузки, t_в = 10 с;

Т_ц = 22+10+10/0,6+12/0,6 = 58 с;

К_д – коэффициент производительности бульдозера в зависимости от уклона и дальности перемещения пород, К_д = 1;

К_р – коэффициент разрыхления породы в призме волочения, К_р = 1,33;

м³ /ч;

Определяем сменную производительность бульдозера по формуле:

Q_см = Q_т ·Т_см , м³ /смену; (6.3)[II]

Q_см = 210·8 = 1680 м³ /смену;

Определяем длину одного отвального участка по условиям планировки по формуле:

L_оу = Q_б /W_о , м; (6.4)[I]

где: Q_б – производительность бульдозера м³ /смену;

W_о – удельная приемная способность отвала, м³ /м;

W_о = V_а ·λ/b, м³ /м; (6.5)[I]

где: V_а – вместимость кузова автосамосвала, м³ ;

λ – коэффициент кратности разгрузки по ширине кузова;

b – ширина кузова автосамосвала, м;

W_о = 21·1,5/3,78 = 8,3 м³ /м;

L_оу = 1680/8,3 = 202,4 м;

На основании вышеприведенного можно сделать вывод, что принятое оборудование, его технические и технологические характеристики, а также основные параметры отвала соответствуют условиям разработки данного месторождения.

7. РЕКУЛЬТИВАЦИЯ НАРУШЕННЫХ ЗЕМЕЛЬ

Рекультивация земель включает комплекс инженерных, горнотехнических, мелиоративных, сельскохозяйственных, лесохозяйственных и других работ, направленных на восстановление нарушенных горными разработками земель. Цикл рекультивации имеет два этапа: горнотехническая рекультивация и биологическая. Основная задача горнотехнической рекультивации – создание благоприятных условий для освоения нарушенных земель (формирование рельефа местности, покрытие поверхности потенциально плодородными породами, устройство дренажа и др.).Биологическая рекультивация заключается в восстановлении плодородия нарушенных земель, растительного покрова и возобновления фауны. При проведении горно-подготовительных работ на площади отведенной под строительство карьера необходимо снять потенциально плодородный слой земли, для последующего укрытия им спланированных на этапе технической рекультивации отвалов пустых пород. В данном районе мощность этого слоя составляет в среднем 30 см. Его срез и укладка производятся бульдозерами на базе трактора ДЭТ-250 в навалы, которые затем перегружаются в средства транспорта и перевозятся в специальные отвалы, которые затем присыпаются пустой породой для предотвращения почвы от выветривания и размыва.

7.1 Выбор способа рекультивации и обоснование типа оборудования

По таблице 7.23 [IV] определяем, что для глубинных залежей с наклонным и крутым падением, при внешних одноярусных отвалах, поверхность отвалов может использоваться для сельскохозяйственных и лесных угодий. Для этого выполаживаем откосы отвала до 11-28º, поверхность отвала выравниваем, наносим плодородный слой и производим посадку лесонасаждений. Для формирования откосов и выравнивания поверхности отвала применяем бульдозер Д-385А. В выработанном пространстве карьера производится выполаживание бортов. Образуется водоем, по берегам водоема насаждаются кустарники.

8. ВЫБОР СРЕДСТВ МЕХАНИЗАЦИИ ВСПОМОГАТЕЛЬНЫХ РАБОТ

Каждому основному производственному процессу соответствуют вспомогательные работы, которые позволяют планомерно осуществить основной процесс или облегчают его.

8.1 Механизация взрывных работ

Применение на открытых разработках простейших ВВ типа игданита и гранулированных ВВ кроме технических и экономических преимуществ создало возможность механизации заряжания скважин. Механизация взрывных работ снижает трудоемкость заряжания и забойки скважин, улучшает качество забойки, обеспечивает повышение производительности труда и сокращает время на подготовку блока к взрыву, а при пневмозарядке обеспечивает также большую плотность ВВ в скважине (1.0 – 1.25 г/см³ ).

8.2 Механизация изготовления игданита в карьере и заряжания скважин

Машина предназначенная для изготовления игданита непосредственно в забое и для заряжания скважин (МЗС-1М), представляет собой самоходный агрегат на базе автомашины МАЗ-509П. На раме, установленной на шасси автомобиля МАЗ-509П, смонтированы бункер, компрессор, шламовый питатель, система опрыскивания селитры соляровым маслом, автомобильный гидрокран типа 4030, смесительная камера и загрузочная воронка. Смешивание компонентов производится опрыскиванием проходящей через смесительное устройство струи селитры соляровым маслом, поступающим через форсунки в смесительную камеру под давлением. Дозировку горючей добавки обеспечивает гидравлический золотниковый регулятор.

Таблица 8.1[IV] Техническая характеристика машины МЗС-1М.

8.3 Выбор машины для забойки скважин

Забоечные машины доставляют забоечный материал к скважинам и осуществляют их забойку. Машина ЗС-1Б представляет собой самоходный агрегат, смонтированный на базе автомашины МАЗ-509П. Загрузка бункера осуществляется грейфером гидравлического крана, установленного на шасси машины. Забойка скважины производится через воронку, укрепленную на корпусе течки. Вибрация и обогрев стенок бункера осуществляется выхлопными газами. Забоечным материалом служат песок, мелкий щебень, отходы рудообогатительного производства плотностью до 2 т/м³ .

Таблица 8.2[IV] Техническая характеристика забоечной машины ЗС-1Б.

9. УКРУПНЕННЫЙ РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ ОСНОВНЫХ ПРОИЗВОДСТВЕННЫХ ПРОЦЕССОВ

Определяем капитальные затраты на оборудование по формуле:

К_об = n_i ·К_i , тыс. руб.; (9.1)[VII]

где: n_i – число единиц данного оборудования;

К_i – стоимость единицы данного оборудования, тыс. руб.;

- для бурового станка СБШ-250МН:

К_об = 2· = 10194 тыс. руб.;

- для экскаватора ЭКГ-6,3УС:

К_об = 2·19734 = 39468 тыс. руб.;

- для автосамосвала БелАЗ-548:

К_об = 13·2358 = 30654 тыс. руб.;

- для бульдозера Д-385А:

К_об = 1·2874 = 2874 тыс. руб.;

Определяем капитальные затраты на автодороги по формуле:

К_д = L_д ·С₁ , тыс. руб.; (9.2)[VII]

где: L_д – протяженность дорог, км;

С₁ – стоимость одного км дороги, тыс. руб.;

К_д = 16,6·50 = 830 тыс. руб.;

Определяем сумму капитальных затрат:

К_об = 83190 тыс. руб.;

Определяем эксплуатационные затраты на оборудование по формуле:

С_э = n_i ´·C_i ´+t_об · C_i ´´+ t_об ´· C_i ´´´, тыс. руб.; (9.3)[II]

где: n_i ´ - число однотипного оборудования, используемого на данном процессе;

C_i ´ - постоянные (годовые) эксплуатационные затраты единицы однотипного оборудования, тыс. руб.;

t_об, t_об ´ - соответственно время чистой работы однотипного оборудования и календарное, тыс. часов;

C_i ´´, C_i ´´´ - соответственно переменные затраты на календарный час и час чистой работы для данного типа оборудования, тыс. руб.;

- для бурового станка СБШ-250МН:

С_э = 622 тыс. руб.;

- для экскаватора ЭКГ-6,3УС:

С_э = 803,333 тыс. руб.;

- для автосамосвала БелАЗ-548:

С_э = 7290 тыс. руб.;

- для бульдозера Д-385А:

С_э = 331,920 тыс. руб.;

Таблица 9.1. Капитальные затраты на выбранное оборудование (2001 г.).

Таблица 9.2. Эксплуатационные затраты

Таблица 9.3. Эксплуатационные затраты.

Определяем себестоимость одной тонны полезного ископаемого по формуле:

С_пи = З_г /Q_пи , руб./т; (9.4)[VII]

где: З_г – суммарные капитальные и эксплуатационные затраты за год, руб.;

Q_пи – годовая производительность карьера по полезному ископаемому, тыс. тонн;

С_пи = 53,215374·10⁶ /1100 = 48 руб./т.;

Определяем себестоимость 1 м³ вскрышных пород по формуле:

С_вп = З_г /V_в , руб./м³ ; (9.5)[VII]

где: V_в – объемы вскрыши вынимаемые за год, тыс. м³ ;

С_вп = 53,215374·10⁶ /1415 = 37,608 руб./м³ ;

ЗАКЛЮЧЕНИЕ

Целью выполнения курсового проекта являлось закрепление и углубление полученных при изучении дисциплины «Процессы ОГР» знаний

В данной курсовой работе был произведен технологический расчет основных процессов открытых горных работ. При расчете процесса подготовки горных пород к выемке, учитывая горно-геологическую характеристику пород, выбрали буровой способ подготовки пород к выемке.

Способ бурения шарошечный, буровым станком СБШ-250МН. Для взрывания применяем взрывчатое вещество игданит. При расчете выемочно-погрузочных работ был выбран тип экскаватора ЭКГ-6,3УС, схема заходки экскаватора при выемки породы из развала. Также был произведен выбор типа карьерного автотранспорта – а/с БелАЗ-548, произведен расчет необходимого количества автосамосвалов, работающих с одним экскаватором, рассчитаны производительности экскаватора и автосамосвала. При расчете отвалообразования были определены основные параметры отвала, а также овальных машин – Д-385А. Были выбраны средства механизации вспомогательных работ, выбран способ рекультивации нарушенных земель. Произведен укрупненный расчет технико-экономических показателей основных производственных процессов.

Проект вскрытия и разработки Кадали-Макитской террасы

Проект разработки Олимпиадинского золоторудного месторождения на примере участка Восточный

Основные технологические процессы на разрезе "Томусинский"

Экономическая эффективность производства ферритовых стронциевых порошков на ОАО Олкон

Разработка Мыковского карьера лабрадоритов

Горно-геологическая характеристика рудника

Технология и техника разработки карьера

Экономическое обоснование инвестиций в Слипчитское месторождение габро-норитов

Технология работы медно-молибденового месторождения Шорское

Технология строительного производства

Природоохранные мероприятия по снижению выбросов в атмосферу на примере предприятия "Варан"

Строительство автомобильной дороги

Процессы открытых горных работ

Выбор и обоснование типа бурового, экскавационного и транспортного оборудования при разработке условного месторождения открытым способом

Технология работ на железорудном месторождении Еристовского ГОКа

Эксплуатационные скважины для освоения месторождений Западной Сибири
