Реферат: Калибровка и поверка аппаратуры акустического каротажа

4. Калибровка и поверка аппаратуры

акустического каротажа

Акустические параметры пластов горных пород измеряют аппаратурой акустического каротажа (АК) с целью их использования в косвенных измерениях коэффициента пористости пластов. Такая аппаратура используется также и при контроле качества цементирования колонн в скважинах.

При калибровке и поверке аппаратуры акустического каротажа в качестве измеряемых параметров приняты следующие: интервальное время распространения ультразвука в диапазоне от 140 до 600 мкс/м с пределами допускаемой основной относительной погрешности ±3%; коэффициент затухания ультразвука в диапазоне от 2 до 30 дБ/м с пределами допускаемой основной относительной погрешности ±15%.

Для калибровки аппаратуры акустического каротажа методом прямых измерений применяют стандартные образцы скорости распространения и коэффициента затухания ультразвука. Они выполнены в виде трубных волноводов, конструктивно представляющие собой стальные, стеклопластиковые, асбоцементные и полиэтиленовые трубы длиной 4 или 6 м, заполненные водой.

Все волноводы устанавливаются в шахту или трубный контейнер диаметром (0,6¸0,8) м, рис. 6.

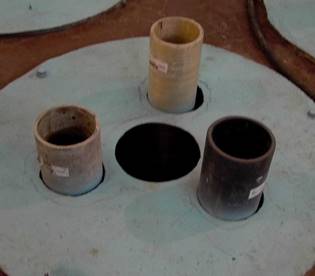

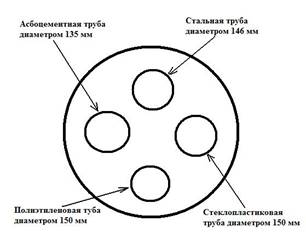

Рис. 6. Схема и фото комплекта трубных волноводов

для аппаратуры АК

Технические характеристики трубных волноводов приведены в табл. 5.

Т а б л и ц а 5

Номер

образца

Материал – носитель свойств Внутренний Æ волновода, мм Интервальное время, мкс/м

Коэффициент.

Затухания

(на f=20 кГц), дБ/м

№ 1 Сталь (125±2) 182±1 (2,5 ¸3,0)
№ 2 Асбоцемент (135±2) 330±2 (2,0¸3,0)
№ 3 Стеклопластик (115±2) 352±2 (6,0¸6,5)
№ 4 Полиэтилен (145±2) 540±3 (13,0¸15,0)

Значения воспроизводимых интервального времени, коэффициента затухания и доверительных границ погрешности определяются в процессе их метрологической аттестации после монтажа волноводов на объекте.

Калибровка

Методика калибровки измерительных каналов аппаратуры АК с использованием эталонных волноводов основана на прямых измерениях калибруемой аппаратурой интервального времени распространения и коэффициент затухания ультразвука, воспроизводимых стандартными образцами акустических параметров (волноводами). Зонд аппаратуры АК коаксиально помещают в центральную часть волновода, заполненного водой. Выполняют однократные измерения интервального времени распространения и коэффициент затухания ультразвука.

Оценку абсолютной погрешности Dоi измерений в каждой i -той точке контроля (в каждом волноводе) определяют по формулам:

(38)

, (39)

где Dti иa i – показания аппаратуры (измеренные значения интервального времени распространения и коэффициента затухания ультразвука) в i -той точке контроля; Dtэi иa э i – эталонные значения интервального времени распространения и коэффициента затухания ультразвука в i -той точке контроля.

Поверка

Поверочная схема для аппаратуры АКприведена в приложении 4.

Она содержит 4 поля и 3 ступени. На верхнем поле расположены средства измерений, заимствованные из государственных поверочных схем. Они необходимы для определения методом прямых измерений параметров комплекта СО в виде трубных волноводов на поле исходных эталонов. Волноводы служат для поверки установок и имитаторов, расположенных на поле эталонов. Исходные эталоны могут использоваться для поверки аппаратуры АК повышенной точности. Рабочая аппаратура АК поверяется либо с использованием установок, либо имитаторов, либо в контрольной скважине, аттестованной эталонными зондами АК, поверенными с использованием исходных эталонов.

Аппаратура признается годной к применению по калибруемым каналам, если в каждой точке контроля выполняются следующие неравенства:

; (40)

. (41)

Если указанные неравенства не выполняются и оценки погрешности незначительно превышают нормированные значения, то следует выполнить настройку на идентичность одноименных акустических преобразователей (излучателей или приемников) с помощью созданной в НПФ «Геофизика» установки УПАК-2м, рис. 7.

Установка воспроизводит (и измеряет) акустическое давление с наружной стороны стальной трубы с помощью внешнего магнитострикционного преобразователя. При этом акустический зонд располагают внутри этой стальной трубы длиной 4 м (или 6 м) под давлением 5 МПа.

Установка УПАК-2м конструктивно выполнена в виде стального цилиндрического корпуса диаметром 520 мм и высотой 6 (или 4) м, внутри которого коаксиально установлена стальная труба (акустический волновод) с наружным диаметром 168 мм.

Зонд АК

Привод внешнего акустического преобразователя

Стальная труба

Корпус установки

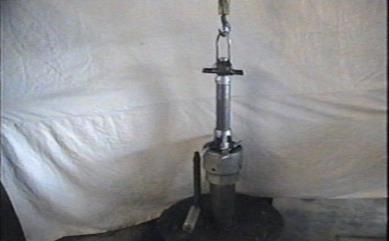

Рис. 7. Установка УПАК-2м со стальным волноводом.

Пространство внутри корпуса заполнено трансформаторным маслом, а внутри волновода - водой. Вдоль наружной поверхности волновода перемещается цилиндрический магнитострикционный преобразователь, приводимый в движение реверсивным двигателем с винтовой парой.

При настройке двух и более излучателей скважинного акустического зонда на идентичность (равенство создаваемого акустического давления на поверхности каждого излучателя) перемещаемый преобразователь работает в режиме приемника акустических волн и каждый раз устанавливается строго напротив настраиваемого излучателя зонда по максимуму его показаний.

При настройке двух и более приемников скважинного акустического зонда на идентичность (равенство параметров функций преобразования акустического давления на поверхности каждого приемника в электрический сигнал) перемещаемый преобразователь работает в режиме излучателя акустических волн и каждый раз устанавливается строго напротив настраиваемого приемника акустического зонда по максимуму амплитуды его выходного сигнала. При этом не идентичность измерительных каналов устраняют путем изменения коэффициента усиления в одном из этих каналов.

В современной микропроцессорной аппаратуре АК не идентичность акустических преобразователей, определяемую с помощью установки УПАК-2м, учитывают программным путем.

Гидростатическое давление 5 МПа, создаваемое внутри волновода, позволяет существенно уменьшить влияние воздуха, возникающего на поверхности акустических преобразователей зонда аппаратуры при его размещении в волноводе установки, на погрешности измерений акустических параметров. В случае использования в акустическом зонде аппаратуры магнитострикционных преобразователей, создаваемое в установке давление позволяет стабилизировать выходные сигналы этих преобразователе при наличии в них дефектов (плохого склеивания пластин и других).

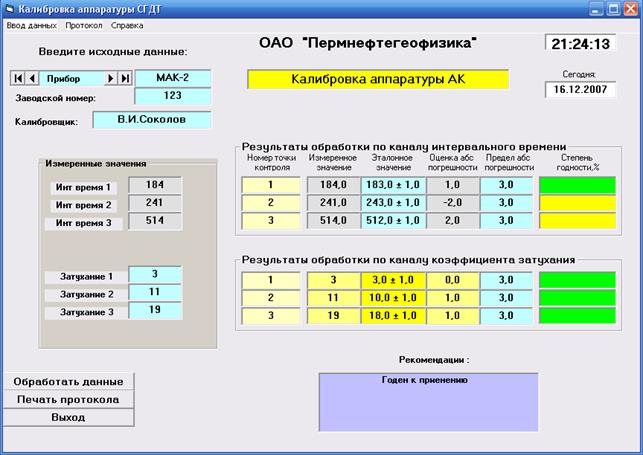

Вид окна обрабатывающей программы для калибровки и поверки аппаратуры АК представлен на рис. 8.

Рис. 8. Вид окна обрабатывающей программы

для аппаратуры АК.

Обычно протокол калибровки и поверки содержит те же сведения, что отображаются в главном окне обрабатывающей программы. Для удобства документирования результатов метрологических работ протоколы и сертификаты хранятся в формате EXCEL.


Приложение 4

Поверочная схема для аппаратуры АК по каналам интервального времени распространения и коэффициента затухания акустических волн


Метод косвенных

измерений

Метод прямых

измерений

Линейка измерительная

0-1000 мм Dор = ±0,2 мм.

Измерительный усилитель

1 – 3 дБ dор = ±1%.

Магазин затуханий

1 – 3 дБ dор = ±1%.

Измеритель временных интервалов 10–200 мкс,

dор = ±0,05%.

Измерительный гидрофон 5–100 Па, dор = ±1%.

Линейка измерительная 0-1000 мм Dор = ±0,2 мм


Комплект стандартных образцов

интервального времени распространения и коэффициента затухания акустических волн 140 – 600 мкс/м dор = ±0,5%

Сличение

компаратором

Метод прямых

измерений


Метод прямых

измерений

Контрольная скважина,

140 – 600 мкс/м, dор = ±1%,

2 – 30 дБ/м, dор = ±10%.

Калибровочные установки, имитаторы,

140–600 мкс/м, dор =±1%,

2 – 30 дБ/м, dор = ±10%.


Скважинные СИ интервального времени распространения акустических волн,

140 – 600 мкс/м, dор = ±3%

и коэффициента затухания акустических волн,

2 – 30 дБ/м, dор = ±30%.

Скважинные СИ интервального времени распространения акустических волн,

140 – 600 мкс/м, dор = ±1,5%

и коэффициента затухания акустических волн,

2 – 30 дБ/м, dор = ±10%.
