Реферат: История поиска путей учета рефракционных искажений в высокоточных инженерно-геодезических измерениях

СОДЕРЖАНИЕ

2. Изучение рефракционных искажений в инженерно-геодезических измерениях. Нивелирование

3. Современные инструменты высокоточных инженерно-геодезических измерений

Геодезические измерения для разделения поверхности земли на отдельные участки производились в Египте, Китае, других странах за много столетий до н.э.

С развитием и расширением землеустроительных и строительных работ опыт этих измерений накапливался. Из Египта геодезические работы перешли в Древнюю Грецию. В этих государствах геодезические знания начали формировать науку. Они получили теоретическое обоснование и получило начало геодезии, что в переводе с греческого означает: «землеизмерение». Геодезия и геометрия долго взаимно дополняли и развивали друг друга. Развитию и совершенствованию методов геодезических работ способствовали научные достижения в области математики, физики, инструментальной техники.

Можно предположить, что геодезия превратилась в самостоятельную науку в начале XI века. Аль-Бирун был первым, кто определил геодезию как науку, отделил её предметы и объекты от геометрии, оптики и стереометрии, он написал и первый учебник «Геодезия» (1025 г.) в котором предметы геодезии отделены от её объектов. Искусство измерения по Аристотелю есть часть практических геометрических, т.е. геодезия представляет собой один из видов практического искусства. Таким образом можно полагать, что геодезия как часть практической геометрии существовала с IV тыс. до н.э., а как фундаментальная наука, отличная от геометрии и стереометрии с X-XI в н.э.

Первые указания на выполнение геодезических измерений в России относятся к XI в., когда между Керчью и Таманью по льду была измерена ширина Керченского пролива.

Инженерно-геодезические измерения занимают в общей схеме строительных работ особое место. Они начинаются еще в период проведения изысканий, выноса проектов сооружений в натуру и являются составной частью технологии работ в течение всего процесса строительства и эксплуатации сооружений. Вопросы точности проведения этих работ имеют принципиальное значение, ибо они, в конечном счете, определяют уровень качества строительно-монтажных и ремонтных работ.

Одним из основных источников ошибок при высокоточных угловых измерениях в триангуляции является влияние внешних условий, главным образом боковой рефракции.

Проследим развитие представлений о явлении рефракции и историю поиска путей учета рефракционных искажений в высокоточных инженерно-геодезических измерениях.

1. ЯВЛЕНИЕ РЕФРАКЦИИ

Атмосфера представляет собой оптически неоднородную среду, поэтому траектория светового луча в атмосфере, строго говоря, всегда в какой-то степени криволинейна. Искривление световых лучей при прохождение через атмосферу называют рефракцией света в атмосфере.

Различают астрономическую и земную рефракцию. В первом случае рассматривается искривление световых лучей, приходящих к земному наблюдателю от небесных тел (Солнца, Луны, звезд). Во втором случае рассматривается искривление лучей, приходящих к наблюдателю от земных объектов. В обоих случаях вследствие искривления световых лучей наблюдатель может видеть объект не в том направлении, которое соответствует действительности; объект может казаться искаженным. Возможно наблюдение объекта даже тогда, когда тот фактически находится за линией горизонта. Таким образом, рефракция света в земной атмосфере может приводить к своеобразные обманам зрения.

Первые упоминания о рефракции света в атмосфере относятся, по-видимому, к I в. н. э. В труде Клеомеда «Циклическая теория метеоров» читаем: «Разве не возможно, чтобы световой луч, проходя сквозь влажные слои воздуха, искривлялся, почему и Солнце кажется находящимся над горизонтом уже после того, как оно в действительности зашло за горизонт?»[1]

Во II в. н. э. Птолемей справедливо указывал, что рефракция должна отсутствовать для лучей, идущих от объекта, находящегося в зените, и должна постепенно увеличиваться по мере того, как объект приближается к линии горизонта (т. е. по мере того, как возрастает зенитное расстояние).

Рефракцией света в атмосфере интересовался видный арабский ученый XI в. Ибн Аль-Хай-тан, известный на Западе под именем Альхазена. Он отмечал, что вследствие рефракции света длительность дневной части суток немного увеличивается. Используя удлинение дня, обусловленное рефракцией, Альхазен пытался вычислить высоту земной атмосферы.

Знаменитый немецкий ученый Иоганн Кеплер (1571—1630) в своем труде, скромно озаглавленном «Дополнение к Витгелию», разработал теорию рефракции света, предполагая, что атмосфера есть однородный слой некоторой толщины Н, имеющий на всех высотах одинаковую плотность. Не надо удивляться такому предположению, поскольку во времена Кеплера воздух считался невесомым; пройдет почти полвека, прежде чем Торричелли докажет, что давление воздуха убывает с высотой.

Рефракция света в атмосфере по Кеплеру показана на рис. 1.[2]

Здесь R- радиус Земли, H- высота воздушного слоя, образующего атмосферу. Угол Ω=α₁ -α₂ есть угол рефракции. Показанный на рисунке световой луч преломляется лишь при входе в слой атмосферы (в точке A). Применяя теорему синусов к треугольнику O₁ OA, получаем , или, иначе .

Учитывая, что α ₂ =α₁ -Ω , находим .

Исходя из оценок Альхазена, Кеплер принял Н/R = 0,014 и, применяя данную формулу, вычислил для φ=90° угол α₁ -Ω. Он оказался равным 80°29', т. е. заметно меньше, чем следовало ожидать на основе известных в то время экспериментальных данных.

Для получения согласия с данными наблюдений следовало взять в формуле существенно меньшее значение Н/R (равное примерно 0,001). Кеплер сделал отсюда вывод, что рефракция света обусловлена только той частью атмосферы, которая непосредственно примыкает к земной поверхности и имеет высоту не более 5 км. Можно сказать, что в руках Кеплера был ключ к открытию убывания плотности воздуха с высотой; однако он так и не сделал решающего шага.

Рис.1. Рефракция света в атмосфере по Кеплеру

Согласно современным данным угол рефракции (угол рефракции при φ=90°) составляет 35'. Когда мы, любуясь на морском берегу закатом Солнца, видим, как нижний край светила коснулся линии горизонта, мы обычно не сознаем, что в действительности в данный момент этот край светила уже находится на 35' ниже линии горизонта. Интересно, что верхний край солнечного диска приподнимается рефракцией слабее - только на 29' (ведь рефракция уменьшается с уменьшением зенитного расстояния). Поэтому заходящее Солнце кажется немного сплюснутым по вертикали.

Плотность воздуха, а вместе с тем и показатель преломления с высотой постепенно уменьшаются. Это хорошо понимал великий английский ученый Исаак Ньютон (1643-1727).

Ньютон внес исключительно большой вклад в развитие теории астрономической рефракции света. К сожалению, он не включил свои исследования в этой области ни в «Лекции по оптике», ни в «Оптику». Чрезвычайно щепетильный в вопросах научной публикации Ньютон явно недооценивал значения вычисленных им таблиц рефракции света. В одном из его писем, относящихся к 1695 г., можно встретить такие строки: «Я не имею намерения писать о рефракции и не желаю, чтобы таблица рефракции была распространяема».[3] Сегодня мы можем познакомиться с исследованиями Ньютона по рефракции света лишь благодаря счастливой случайности. Дело в том, что более чем через сто лет после смерти великого ученого, в 1832 г. на чердаке одного из домов Лондона были обнаружены 27 писем Ньютона к Флемстиду. Флемстнд занимался астрономическими наблюдениями на обсерватории в Гринвиче; он имел звание «королевского астронома».

В середине 90-х годов Ньютон изложил в письмах к Флемстиду некоторые теоремы, касающиеся теории рефракции света в атмосфере, а также первоначальную и более точную таблицы рефракции, где для разных значений зенитного расстояния были вычислены углы рефракции.

Переписка Ньютона с Флемстидом была издана в 1835 г. английским Адмиралтейством. В 30-х годах нашего столетия эту книгу совершенно случайно приобрел выдающийся советский ученый в области кораблестроения А. Н. Крылов. Академик А. Н. Крылов хорошо знал творчество Ньютона; он сделал прекрасный перевод на русский язык ньютоновых «Математических начал натуральной философии». Используя письма Ньютона к Флемстиду и применяя только те математические средства, которыми располагал в свое время Ньютон, А. И. Крылов воскресил доказательства и выводы великого английского ученого и изложил их в работе «Теория рефракции Ньютона», вышедшей в свет в 1935 г. В заключительной части этой работы А. Н. Крылов плсал: «Если развить ньютонову теорию теми элементарными методами анализа, которыми Ньютон обладал, и сравнить ее с современными теориями, то сразу можно будет заметить, сколь простое и естественное получается изложение и сколько мало к нему, по существу, за 240 лет прибавлено».[4]

В письме к Флемстиду, датированным 24 октября 1694 г., Ньютон, в частности, писал: «Я того мнения, что рефракция... слегка изменяется вместе с весом воздуха, показываемым барометром, ибо, когда воздух тяжелее и, значит, плотнее, он преломляет более, нежели когда он легче и реже».[5] Вначале Ньютон полагал, что плотность воздуха убывает равномерно (линейно) от поверхности Земли до верхней границы атмосферы. Исходя из этого, он рассчитал свою первую таблицу рефракции. Обнаружив некоторое расхождение между результатами расчета и данными наблюдений Флемстида, Ньютон начал работать над новой таблицей рефракции. Он отказался от предположении о линейном убывании плотности воздуха с высотой и стал полагать, что плотность уменьшается пропорционально уменьшению давления. Ученый писал в связи с этим, что «плотность воздуха в земной атмосфере пропорциональна весу всего накрывающего воздуха».[6] Таким образом, Ньютон фактически пришел к выводу об убывании плотности атмосферы с высотой по экспоненциальному закону. Поскольку изучение вышеуказанного закона не входит в круг задач настоящей работы, опустим достаточно объемные расчеты.

Рис. 2 показывает, как в процессе исследования астрономической рефракции уточнялись представления об общем характере изменения показателя преломления атмосферы с высотой.

Случай а) соответствует теории Кеплера, б) - первоначальной ньютоновской теории рефракции, в) - уточненной ньютоновской и современной теории рефракции света в атмосфере.

Рис.2. Изменение представлений об общем характере изменения показателя преломления атмосферы с высотой

В середине XIX в. Ф.В. Бессель в своей теории, которая с некоторыми изменениями может считаться наилучшей, представил рефракцию формулой: r = α tgz(BT)A γλ, где B зависит от показания барометра, Т - термометра при барометре, γ - от температуры воздуха, α медленно изменяется с зенитным расстоянием, A и λ - величины, близкие к единице и отличаются чувствительно от неё только при больших зенитных расстояниях. Все эти величины даются в таблицах по аргументу z (зенитное расстояние).[7] Бессель изложил свою теорию и дал таблицы рефракции в труде «Fundamenta astronomiae».

2. ИЗУЧЕНИЕ РЕФРАКЦИОННЫХ ИСКАЖЕНИЙ В ИНЖЕНЕРНО - ГЕОДЕЗИЧЕСКИХ ИЗМЕРЕНИЯХ. НИВЕЛИРОВАНИЕ

В XVI столетии Ж. Пикар первый показал, что при геодезических работах зенитные расстояния земных предметов необходимо исправлять из-за преломления. Геодезическая рефракция - собирательный термин, которым иногда объединяют различные виды и проявления рефракции электромагнитных волн, обусловленные искривлением траектории распространения этих волн и сопутствующие всевозможным геодезическим измерениям. При этом объект наблюдения (источник наблюдаемых электромагнитных колебаний) находится в пределах земной атмосферы, тогда как в случае астрономической рефракцией расположен за пределами земной атмосферы и даже на бесконечно большом расстоянии по сравнению с радиусом земного шара.

Земная рефракция очень мало поддается вычислению, так как плотности нижних слоев воздуха более всего подвержены аномалиям. Из-за неоднородности строения земной атмосферы, в которой показатель преломления в различных точках пространства различен и меняется во времени, луч электромагнитной волны является пространственной кривой с переменной кривизной и кручением. Проекция этой кривой на вертикальную и горизонтальную плоскости в точке наблюдения приводит к так называемой вертикальной рефракции и горизонтальной (боковой) рефракции. Первая проявляется при различных видах нивелирования: тригонометрическом (земная рефракция), геометрическом (нивелирная рефракция); при аэрофотосъёмке (фотограмметрическая рефракция). Боковая рефракция на один-два порядка меньше, чем вертикальная, и сопутствует всем видам рефракции; она непосредственно влияет на результаты измерения горизонтальных углов и триангуляции ((от лат. triangulum - треугольник), один из методов создания сети опорных геодезических пунктов и сама сеть, созданная этим методом; состоит в построении рядов или сетей примыкающих друг к другу треугольников и в определении положения их вершин в избранной системе координат), полигонометрии и астрономических наблюдений азимутов.[8]

Зная показатель преломления атмосферы вдоль траектории распространения электромагнитных колебаний и вблизи неё, а также взаимное расположение источника и приёмника (наблюдателя) этих колебаний, можно составить уравнение луча и определить влияние рефракции на различные виды наблюдений. Однако незнание прежде всего точного показателя преломления атмосферы в моменты наблюдений (так как он находится в сложной зависимости от температуры, давления и влажности атмосферы, а также и от физико-географических условий, топографии местности, характера подстилающего покрова) не позволяет определить точную величину рефракции упомянутым прямым методом.

Рельеф местности - это совокупность неровностей поверхности земли; он является одной из важнейших характеристик местности. Знать рельеф - значит знать отметки всех точек местности. Отметка точки - это численное значение ее высоты над уровенной поверхностью, принятой за начало счета высот.[9]

Отметку точки на местности определяют по превышению этой точки относительно другой точки, отметка которой известна. Процесс измерения превышения одной точки относительно другой называется нивелированием.

Нивелирование возникло в глубокой древности в связи со строительством оросительных каналов, водопроводов и т. п. Первые сведения о водяном нивелире связывают с именами римского архитектора Марка Витрувия (1 в. до н.э.) и древнегреческого учёного Герона Александрийского (1 в. н.э.). Дальнейшее развитие методов нивелирования связано с изобретением зрительной трубы (кон. 16 в.), барометра - Э. Торричелли, сетки нитей в зрительных трубах - Ж. Пикаром, цилиндрического уровня - английским оптиком Дж. Рамсденом.[10]

В России в созданной Петром I оптической мастерской в 1715-25 И. E. Беляев изготовлял различные приборы, включая и ватерпасы с трубой, т. е. нивелиры. В 18 в. высоты пунктов в России определяли барометром, а с начала 19 в. стали применять тригонометрическое нивелирование, речь о котором пойдет ниже.

В 1816 В. Я. Струве разработал названный его именем способ измерения углов триангуляции, исследовал влияние рефракции на результаты измерения углов и создал наилучший для того времени базисный прибор, применявшийся в течение всего 19 в. Работы Струве завершились в 1855. Было закончено измерение огромной дуги меридиана, простирающейся от устьев Дуная до берегов Ледовитого океана и имеющей протяжённость более 25° по широте. Это градусное измерение, называемое «дугой Струве», являлось выдающейся работой по геодезии в 19 в. Триангуляционные работы Струве, выполненные с очень высокой точностью, даже по современным меркам, считаются образцовыми, классическими по постановке, методами и результатам.[11]

Для развития теорий и методов геодезических и астрономических работ во всём мире выдающееся значение имела деятельность организованной в 1839 Пулковской астрономической обсерватории, которая вплоть до первой мировой войны являлась центром научного руководства этими работами в России. Два способа, разработанные русскими геодезистами, получили общее признание в астрономических работах на пунктах градусных измерений и при определениях положений опорных пунктов для топографических съёмок. Это способ определения времени, предложенный Н. Я. Цингером в 1874, и способ определения широты из астрономических наблюдений, предложенный М. В. Певцовым в 1887.

В советские годы в России были усовершенствованы методы точного измерения углов и рассмотрены вопросы об ослаблении влияния рефракции на результаты угловых измерений. Изучены общие закономерности влияния больших полей рефракции на точность астрономо-геодезической сети (Б.Н. Рабинович). Советские геодезисты успешно решили труднейшие вопросы математической обработки измерений на больших территориях. Ф. Н. Красовский и Н. А. Урмаев разработали способы уравнивания больших астрономо-геодезических сетей. Ф. Н. Красовский выяснил несовершенство метода развёртывания и обосновал строгий принцип проектирования астрономо-геодезической сети на поверхность принятого эллипсоида.

Начальной точкой счета высот в нашей стране является нуль Кронштадтского футштока (горизонтальная черта на медной пластине, прикрепленной к устою одного из мостов Кронштадта). От этого нуля идут ходы нивелирования, пункты которых имеют отметки в Балтийской системе высот. Затем от этих пунктов с известными отметками прокладывают новые нивелирные ходы и так далее, пока не получится довольно густая сеть, каждая точка которой имеет известную отметку. Эта сеть называется государственной сетью нивелирования; она покрывает всю территорию страны.

Отметки всех пунктов нивелирных сетей собраны в списки - «Каталоги высот». Эти списки непрерывно пополняются, издаются новые каталоги по новым нивелирным ходам. Для нахождения отметки любой точки местности в Балтийской системе высот нужно измерить ее превышение относительно какого-либо пункта, отметка которого известна и есть в каталоге. Иногда отметки точек определяют в условной системе высот, если поблизости нет пунктов государственной нивелирной сети. Вследствие того, что измерение превышений выполняют различными приборами и разными способами, различают:

- геометрическое нивелирование (нивелирование горизонтальным лучом);

- тригонометрическое нивелирование (нивелирование наклонным лучом);

- барометрическое нивелирование;

- гидростатическое нивелирование и некоторые другие.

Геометрическое нивелирование или нивелирование горизонтальным лучом выполняют специальным геодезическим прибором - нивелиром; отличительная особенность нивелира состоит в том, что визирная линия трубы во время работы приводится в горизонтальное положение.

Различают два вида геометрического нивелирования: нивелирование из середины и нивелирование вперед.

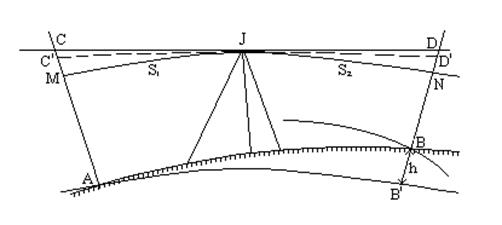

Рассмотрим схему геометрического нивелирования из середины с большей строгостью (рис. 3).

Рис. 3 Схема геометрического нивелирования из середины с большей строгостью

Уровенные поверхности не являются плоскими, они сферические, поэтому рейки, установленные в точках А и В перпендикулярно уровенным поверхностям, будут непараллельны между собой. Визирная ось трубы нивелира, установленного между точками А и В, горизонтальна. Она пересекла бы рейки в точках С и D, если бы световой луч распространялся в атмосфере строго прямолинейно. Однако в реальной атмосфере луч света идет по некоторой кривой, которая называется рефракционной кривой. Под влиянием рефракции предмет виден несколько выше своего действительного положения.

В результате рефракции визирный луч будет занимать положение C'JD'. Опустим вывод формулы превышения, и остановимся на основном выводе: при нивелировании строго из середины влияние кривизны Земли и рефракции почти полностью исключается. Влияние рефракции может быть исключено не полностью, так как условия прохождения луча до задней и передней реек могут отличаться.[12]

По точности измерения превышений различают нивелирование 1, 2, 3, 4 классов и техническое. При техническом нивелировании предельная ошибка измерения превышения на 1 км хода не должна превышать 50 мм; это соответствует средней квадратической ошибке 20 мм на 1 км хода. Для нивелирования 1, 2, 3 и 4 классов средняя квадратическая ошибка измерения превышения на 1 км хода равна 0.8 мм, 2.0 мм, 5 мм и 10 мм соответственно.

Важнейшими характеристиками нивелира, определяющими точность измерения превышений, являются увеличение зрительной трубы и цена деления цилиндрического уровня при трубе. По этим характеристикам определяет пригодность нивелира для выполнения работ заданной точности. Чтобы получить численные значения увеличения трубы и цены деления уровня, выполняют соответствующие исследования нивелира.

Тригонометрическое нивелирование называют также геодезическим или нивелированием наклонным лучом. Оно выполняется теодолитом; для определения превышения между двумя точками нужно измерить угол наклона и расстояние. В точке А устанавливают теодолит, в точке В - рейку или веху известной высоты V. Измеряют угол наклона зрительной трубы теодолита при наведении ее на верх вехи или рейки (рис. 4).

Опустим достаточно громоздкие расчеты по выводу формулы превышения из тригонометрического нивелирования с учетом кривизны Земли и рефракции и остановимся на основном выводе:

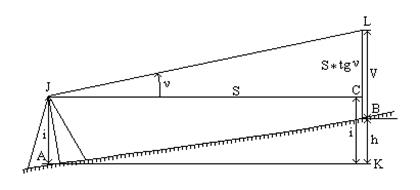

Рис. 4. Тригонометрическое нивелирование

ошибка измерения превышения из тригонометрического нивелирования оценивается величиной от 2 см до 10 см на 100 м расстояния.

Гидростатическое нивелирование выполняют с помощью сообщающихся сосудов, заполненных одной жидкостью. Жидкость устанавливается в обоих сосудах на одном уровне, на одной отметке. Пусть высота столба жидкости в первом сосуде будет c1, а во втором c2 (рис. 4.40); тогда превышение точки В относительно точки А будет равно: h = c1 - c2.

Точность гидростатического нивелирования зависит от расстояния между сосудами, типа жидкости, диапазона измерения превышения, конструкции отсчетного устройства и других условий. Она может быть очень высокой; средняя квадратическая ошибка измерения превышения лучшими гидростатическими нивелирами достигает 5-10 мкм; диапазон измерения превышений при этом невелик - всего около 1 см.

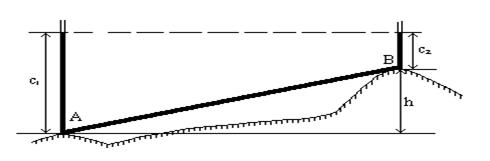

Рис. 5. Гидростатическое нивелирование

При расстоянии между сосудами до 500 м можно измерить превышение с ошибкой около 10 мм. Естественно, при гидростатическом нивелировании не существует рефракционных искажений.

Барометрическое нивелирование основано на зависимости атмосферного давления от высоты точки над уровнем моря. Точность барометрического нивелирования невысока; средняя квадратическая ошибка измерения превышения колеблется от 0.3 м в равнинных районах до 2 м и более в горных. Основные области применения барометрического нивелирования - геология и геофизика.

3. СОВРЕМЕННЫЕ ИНСТРУМЕНТЫ ВЫСОКОТОЧНЫХ ИНЖЕНЕРНО -ГЕОДЕЗИЧЕСКИХ ИЗМЕРЕНИЙ

Развитие геодезической техники для строительства имеет свои вехи. Одна из них связана с появлением полупроводниковых лазеров. Появилась возможность создавать малогабаритные и относительно недорогие приборы, которые позволяют с помощью лазерного луча обозначить плоскость горизонта или плоскость с заданным углом наклона на расстоянии до 600 м. Строительные приборы пополнились новым классом оборудования - лазерными нивелирами и уровнями, электронными рулетками.[13]

В настоящее время на строительном рынке для решения задач по высокоточным инженерно-геодезическим измерениям все шире используются лазерные нивелиры различных типов, электронные тахеометры.

Как и оптические, лазерные нивелиры предназначены для определения превышения между точками или выноса в натуру проектных отметок. Но при этом они значительно производительнее оптических, проще в работе и обслуживании.

Лазерные приборы задают горизонтальную или наклонную плоскость при помощи лазерного луча, вращающегося со скоростью до 600 об/мин. Установка плоскости в горизонтальное положение производится при помощи электронных и жидкостных уровней или автоматической системой самонивелировки. Для фиксации этой плоскости можно использовать как обычные нивелирные рейки, так и рейки, оснащенные специальным приемником лазерного излучения.

Производимые на сегодняшний день лазерные нивелиры подразделяются на два класса приборов: для внутренних и для наружных работ. Отличие между ними заключается в мощности лазерного луча, точности и функциональных возможностях.

В нивелирах для наружных работ, как правило, используется лазер высокой мощности, что обеспечивает работу нескольких человек на всей площадке без дополнительной перестановки прибора. Для выноса в натуру различных плоскостей, например, полотна дороги, в нивелирах этого типа пользователь может устанавливать лазерную плоскость под заданным уклоном.

В нивелирах, предназначенных для внутренних работ, предусмотрена возможность задания горизонтальной и вертикальной плоскостей. Для работ по вертикальному проецированию и разбивке перпендикуляров в некоторых моделях установлена призма, делящая луч на два перпендикулярных направления.

Во многих приборах, как для внутренних, так и для наружных работ, для установки лазерной плоскости используется система автоматической нивелировки. Благодаря этой системе нет необходимости нивелировать прибор, достаточно просто закрепить прибор и начать работать. Инструменты с автоматической нивелировкой и функцией задания уклона являются универсальными и хорошо себя зарекомендовали при проведении дорожно-строительных работ и в системах управления грейдерами и бульдозерами.

Лазерные нивелиры могут быть использованы везде, где есть необходимость задания горизонтальной или вертикальной плоскостей, а также отвесных линий. По сравнению с традиционными технологиями, они позволяют существенно увеличить производительность труда, исключить необходимость перепроверки и сократить количество исполнителей. Эти приборы нашли применение при работах по разбивке и при контроле поверхности дорожной одежды, прокладке дренажных и канализационных систем, установке стен и перегородок, контроле отметок фундамента здания, вертикальной планировке, установке бетонных блоков.

ЗАКЛЮЧЕНИЕ

Инженерно-геодезические измерения и инженерно-геодезические построения занимаю особое место в общей схеме строительных работ. Они начинаются задолго до начала строительства при проведении инженерно-геодезических изысканий, выноса проектов сооружений в натуру, являются составной частью технологии строительно-монтажных работ в период всего строительства, а также сопутствуют при проверке качества строительной продукции и продолжаются в эксплуатационный период при проведении наблюдений за деформациями зданий и сооружений, если того требуют условия проекта. Поэтому вопросы точности проведения геодезических работ имеют принципиальное значение, ибо они в конечном счете определяют уровень качества и надежность выстроенных зданий и сооружений.

За последнее время в нашей стране наблюдается подъем восстановительных работ, ремонта и реставрации. Необходимость качественного выполнения поставленных задач требует точного задания горизонтальных и вертикальных плоскостей. До недавнего времени это решалось с использованием традиционных приборов, в частности, теодолитов и нивелиров, просто уровней, или даже выполнялось на глазок. Новые требования к качеству строительной продукции заставляют существенно повышать точность, надежность и эргономичность строительного оборудования и его общий технологический уровень.

Сегодня в России значительная часть всех полевых съемочных работ выполняется традиционными средствами - оптическими теодолитами, дальномерными насадками и другими устаревшими геодезическими приборами. Наиболее прогрессивные организации успешно внедряют в течение последних 5 лет технологии с применением электронных тахеометров, лазерных нивелиров и другого высокоточного оборудования, развивающегося на основе передовых технологий.
