Реферат: Земляные работы 2
Министерство общего и профессионального образования
Российской Федерации
Камский Государственный Политехнический Институт
Кафедра Технологии строительного производства
Пояснительная записка
к курсовому проекту: "Производство земляных работ"
Выполнил: студент гр.3305 Симанов Е.
Проверил:
Чернов В.А.
Набережные Челны 2003г.
Содержание:
1.Задание.
2.Введение,
З.Определение объёмов работ
3.1 Определение фактических отметок;
3.2 Комплексная механизация планировочных работ на площадке;
3.3 Определение чёрных отметок;
3.4 Определение красных и синих отметок;
3.5 Построение нулевой линии;
3.6 Определение объёмов насыпи и выемки;
3.7 Нахождения объёмов грунта в откосах;
3.8 Распределение земляных масс при планировки площадки;
4. Выбор комплекса механизмов для производства земляных работ
4.1 Подбор механизмов в двух вариантах;
4.2 Подбор машин для разработки котлованов;
4.3 Проектирование производства работ, подсчёт трудоёмкости и заработной платы;
4.4 Калькуляция трудовых затрат;
4.5 Календарный план производства работ;
4.6 Расчет себестоимости;
4.7 Технико-экономические показатели и их сравнение по оптимальным данным;
4.8 График движения машин и механизмов;
5. Описание производства работ и выбранных механизмов
5.1 Снятие растительного слоя;
5.2 Планировка площадки скреперами;
5.3 Уплотнение грунта;
5.4 Планировка откосов;
5.5 Рыхление грунта;
5.6 Разработка котлована;
5.7 Обратная засыпка пазух;
6. Техника безопасности при производстве земляных работ.
7. Список используемой литературы.
2. Введение
При строительстве любого здания или сооружения, а так же планировке и благоустройстве территорий ведут переработку грунта. Переработка грунта включает следующие основные процессы: разработка грунта, его перемещение, укладка и уплотнение. Непосредственному выполнению этих процессов в ряде случаев предшествует или сопутствуют подготовительные и вспомогательные процессы. Подготовительные процессы осуществляются до начала разработки грунта, а вспомогательные до или в процессе возведения земляных сооружений. Весь этот комплекс процессов называется земляными работами.
В промышленном и гражданском строительстве земляные работы выполняются при устройстве траншей н котлованов, при возведение земляного полотна дорог, а так же планировки площадок. Все эти земляные сооружения создают путём образования в фунте выемок или возведением из него насыпи.
Земляные работы характеризуется значительной стоимостью и особенной трудоемкостью. Так, например, в промышленном строительстве около 15% стоимости и 18-20% трудоёмкости общего объёма работ. На земляных работах занято около 10% общей численности рабочих строительства Минимальная стоимость и трудоёмкость земляных работ могут быть обеспечены, во-первых при минимальном проектном объёме разрабатываемого грунта и, во-вторых, при такой последовательности выполняемых работ, когда каждый объём грунта, разрабатываемый, в проектной выемке, сразу укладывается в предусмотренное для него место в проектной насыпи что исключает многократную переработку одного и того же объекта грунта, в третьих, при применении наиболее эффективных по стоимости и трудоёмкости методов производства работ и их механизации. В настоящее время грунт перерабатывается механизированным способом с помощью различных землеройных, землеройно-транспортных машин, средств гидромеханизации, бурением, а так же взрывным способом.
При производстве земляных работ все подготовительные, вспомогательные и основные процессы выполняют комплексом машин, каждая из которых предназначена для определённого рабочего процесса или операции. В общем случае одна и та же работа может быть сделана с большей или меньшей эффективностью различными комплексами машин. Способ и комплект машин для конкретных производственных условий выбирают на основании технико-экономического анализа и обоснования различных вариантов.
3. Определение объёмов земляных работ .
3.1 Определение фактических отметок:
Для подсчёта объёмов земляных масс на план участка в горизонталях наносят сетку квадратов. Фактические отметки вершин квадратов, находящимся между двумя горизонталями, определяют между двумя горизонталями, а если вершина лежит на горизонтали, то их значения равнозначны. Фактическая отметка Н ср. вершины 1-Ц
Н- отметка меньшей по величине горизонтали, м;
h- превышение одной горизонтали над другой;
L- расстояние между 2-мя горизонталями;
1- расстояние от горизонтали с меньшей отметкой до вершины квадрата
3.2 Комплексная механизация планировочных работ на
площадке.
Способ комплексно-механизированного производства земляных работ выбирают с учётом реальных грунтовых условий площадки рельефа местности, вида грунта, дальности перемещения. При выполнении земляных работ бульдозерами в комплекс входят следующие механизмы: механизмы для срезки растительного слоя, перемещения грунта, обратной засыпки котлована, рыхления грунта, уплотнения грунта
Для выбора оптимального варианта рассматриваем 2 комплекта машин по механическим параметрам. Эффективность оптимального варианта определяем путем сравнения ТЭП
3.3 Определение чёрных отметок.
При этом определяются отметки земной поверхности, которые будут обозначаться черным цветом и планировочные отметки, которые будут обозначаться красным цветом (красные отметки).
Проектируемую строительную площадку размером 400х400м разбиваем на квадраты со стороной 100м в виду спокойности рельефа местности.
По плану участка в горизонталях путей путем линейной интеграции подсчитываются чёрные отметки вершин квадратов в метрах до сотых долей.
3.4 Определение красных и синих отметок.
Проектирование планировочных красных отметок в углах квадратов производится с учётом заданных уклонов планировки и может быть определены:
1) исходя из условий получения нулевого баланса грунта;
2) из заданного условия получения определённых отметок в каких-то точках площадки.
После определения "чёрных" отметок в углах квадратов находят в этих точках необходимые глубины срезки или подсыпки, (рабочие отметки) для того, чтобы получить заданный характер планировки площадки. Зная эти глубины, можно подсчитать объёмы срезки или подсыпки в каждый квадрат.
Планировочные отметки вершин квадратов определяются с учётом заданных уклонов
H пл = Hо + i1*I1 + i2*I2

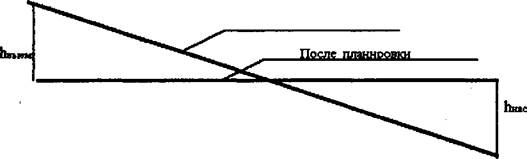

Земная поверхность до планировки
Знак (+) перед значением рабочей отметки означает, что в данной точке нужно делать срезку грунта; знак (-) говорит о необходимости сделать в данной точке насыпь.
Вычисленные чёрные и красные, рабочие отметки наносятся у вершин квадратов нивелирной сетки.
Н раб H кр
Н чёр
3.5 Построение нулевой линии.
Линии нулевых работ является линией пересечения поверхностей планировки с рельефом местности, отделяют зону насыпей на площадке от зоны выемок.
3 произвольных
единицы
2 произвольных точка, через которую пройдёт
единицы нулевая линия
3.6 Определение объёмов насыпи и выемок.
Объём грунта в каждой квадратной призме определяют как произведение площадки основание на среднюю рабочую отметку:
а)V нас =а(1+b)/2(h1+h2)/4;
V выем =а(11+b1)/2(h3+h4)/4
б)Vнас =bI/-h1/3;
V выем =(a-bI/2)(h2+h3+h4)/5;
Таблица результатов вычисления .
Геометрические объемы |
Объемы грунта с учетом остаточного разрыхления |
|||||
Насыпи, м3 |
Выемки, м3 |
Расхождение, % |
Насыпи, м3 |
Выемки, м3 |
Расхожде- ние, % |
|
Основные объемы |
228101 |
247267 |
8,4 |
239506 |
247267 |
3,2 |
Объемы в откосах |
2853 |
2466 |
2996 |
2466 |
||
Итого |
230954 |
249733 |
8,1 |
242502 |
249733 |
3,0 |
3.7 Нахождение объёмов грунта в откосах.
Объём грунт в откосах, расположенных по периметру площадки, можно определить по приближённой формуле:
V отк =±(h/n)² Z*m/2, где
h- сумма всех рабочих отметок, расположенных по периметру,
n- количество отметок,
z- длина основания всех откосов насыпи,
m- коэффициент откоса.
Vв= - ((0,4+1,85+2,8+3,75+4,7+4,2+3,7+3,2+2,2+1,7+1,2+0,25)/12)² * 1052*0,75/2=2466
Vн= ((1,5+0,55+2+2,5+3+3,5+3,65+3,5+2,8+2,1+1,4+0,7)/12)²*1108*1/2=2853
3.8 Распределение земляных масс при планировке
площадки.
Выбор методов производства работ в большой мере зависит от распределения земляных масс, которые сводятся к нахождению направлений и средней дальности перемещения грунта.
Средней дальностью перемещения грунта считают расстояние между центрами тяжести выемок и насыпи. Это расстояние, приближенно, но достаточное для подбора комплектов машин, определяют для площадки в целом, если ее размеры невелики, а при сложном рельефе и значительной площади – для отдельных ее участков.
Задачу распределения земляных масс при планировки площадки можно решить аналитически, графически и с применением линейного программирования. Во всех случаях стремясь к тому, чтобы сумма произведений объемов грунта выемок на расстояние перемещения была наименьшей.
Аналитический метод (метод статических моментов )
Координаты центра тяжести выемки Хв Yв и насыпи Хн Yн вычисляют по статическим моментам объемов относительно координатных осей двух сторон площадки или двух взаимно перпендикулярных сторон нивелирной сетки:
Хв= V’в*Х’в/V’в
Yв= V’в*Y’в/Vн
Хн= V’н*Х’н/Vн
Yн= V’н*Y’н/Vн
V’в V’н – объемы грунта в пределах простейшей фигуры
Y’в Х’н Х’в Yн – координаты центра тяжести.
Среднею дальность перемещения грунта Lср определяют как расстояние м/у двумя точками:
L ср = -Ö(Хв - Хн) + (Yв – Yн)
Графический метод
L ср = (L1+L2)/2
L1 – расстояние перемещения грунта на 1-ом участке.
L2 – расстояние перемещения грунта на 2-ом участке.
L1 и L2 определяются графически.
Определение средней дальности перемещения
грунта на площадке
№ участка |
№ фигур |
Координаты ц.т. фигур |
V |
Статические моменты |
||||||||
Х |
У |
Мх |
Му |
|||||||||
Насыпь |
||||||||||||
1 |
- |
- |
- |
- |
- |
|||||||
2 |
155 |
492 |
182 |
28272 |
89741 |
|||||||
3 |
225 |
495 |
4972 |
1118655 |
2461041 |
|||||||
4 |
315 |
495 |
15795 |
4975425 |
7818525 |
|||||||
5 |
405 |
495 |
24502 |
9923512 |
12128737 |
|||||||
6 |
495 |
495 |
32197 |
15937762 |
15937762 |
|||||||
7 |
- |
- |
- |
- |
- |
|||||||
8 |
- |
- |
- |
- |
- |
|||||||
9 |
234 |
414 |
1539 |
360126 |
637146 |
|||||||
10 |
315 |
405 |
9720 |
3061800 |
3936600 |
|||||||
11 |
405 |
405 |
19440 |
7873200 |
7873200 |
|||||||
12 |
495 |
405 |
28147 |
13933012 |
11399737 |
|||||||
13 |
- |
- |
- |
- |
- |
|||||||
14 |
- |
- |
- |
- |
- |
|||||||
15 |
248 |
318 |
121 |
30082 |
38573 |
|||||||
16 |
316 |
315 |
3876 |
1224942 |
1221066 |
|||||||
17 |
405 |
315 |
13365 |
5412825 |
4209975 |
|||||||
18 |
495 |
315 |
23085 |
11427075 |
7271775 |
|||||||
19 |
- |
- |
- |
- |
- |
|||||||
20 |
- |
- |
- |
- |
- |
|||||||
21 |
- |
- |
- |
- |
- |
|||||||
22 |
325 |
218 |
1287 |
418275 |
280566 |
|||||||
23 |
405 |
225 |
8302 |
3362512 |
1868062 |
|||||||
24 |
495 |
225 |
17010 |
8419950 |
3827250 |
|||||||
25 |
- |
- |
- |
- |
- |
|||||||
26 |
- |
- |
- |
- |
- |
|||||||
27 |
- |
- |
- |
- |
- |
|||||||
28 |
341 |
144 |
76 |
25780 |
10886 |
|||||||
29 |
406 |
136 |
3569 |
1448892 |
485343 |
|||||||
30 |
- |
- |
- |
- |
- |
|||||||
31 |
- |
- |
- |
- |
- |
|||||||
32 |
- |
- |
- |
- |
- |
|||||||
33 |
- |
- |
- |
- |
- |
|||||||
34 |
- |
- |
- |
- |
- |
|||||||
35 |
409 |
35 |
1069 |
437098 |
37404 |
|||||||
36 |
495 |
45 |
7897 |
3909262 |
355387 |
|||||||
Итого |
228101 |
99242473 |
83501692 |
|||||||||
Выемка |
67990 |
20473306 |
18833953 |
|||||||||
1 |
45 |
495 |
10327 |
464737 |
5112112 |
|||||||
2 |
131 |
496 |
2289 |
299846 |
1135294 |
|||||||
3 |
186 |
462 |
3 |
502 |
1247 |
|||||||
4 |
- |
- |
- |
- |
- |
|||||||
5 |
- |
- |
- |
- |
- |
|||||||
6 |
- |
- |
- |
- |
- |
|||||||
7 |
45 |
405 |
14377 |
646987 |
2822887 |
|||||||
8 |
135 |
405 |
6682 |
902137 |
2706412 |
|||||||
9 |
211 |
416 |
520 |
109657 |
216195 |
|||||||
10 |
- |
- |
- |
- |
- |
|||||||
11 |
- |
- |
- |
- |
- |
|||||||
12 |
- |
- |
- |
- |
- |
|||||||
13 |
45 |
315 |
18427 |
829237 |
5804662 |
|||||||
14 |
135 |
315 |
10732 |
1448887 |
3380737 |
|||||||
15 |
226 |
318 |
6531 |
1476006 |
2076858 |
|||||||
16 |
279 |
276 |
9 |
2650 |
2622 |
|||||||
17 |
- |
- |
- |
- |
- |
|||||||
18 |
- |
- |
- |
- |
- |
|||||||
19 |
45 |
225 |
22477 |
1011487 |
5057437 |
|||||||
20 |
135 |
225 |
14782 |
1995637 |
3326062 |
|||||||
21 |
225 |
225 |
7087 |
1594687 |
1594687 |
|||||||
22 |
409 |
318 |
684 |
279756 |
217512 |
|||||||
23 |
- |
- |
- |
- |
- |
|||||||
24 |
- |
- |
- |
- |
- |
|||||||
25 |
45 |
135 |
25312 |
1139062 |
3417187 |
|||||||
26 |
135 |
135 |
18083 |
2441245 |
2441245 |
|||||||
27 |
225 |
135 |
10894 |
2451262 |
1470757 |
|||||||
28 |
312 |
134 |
2938 |
916531 |
393638 |
|||||||
29 |
373 |
114 |
517 |
192916 |
58961 |
|||||||
30 |
- |
- |
- |
- |
- |
|||||||
31 |
45 |
45 |
25819 |
1161841 |
1161841 |
|||||||
32 |
135 |
45 |
19602 |
2646270 |
882090 |
|||||||
33 |
225 |
45 |
13426 |
3020782 |
604156 |
|||||||
34 |
315 |
45 |
6986 |
2200684 |
314383 |
|||||||
35 |
392 |
53 |
861 |
337355 |
45612 |
|||||||
36 |
495 |
45 |
7897 |
3909262 |
355387 |
|||||||
Итого: |
247267 |
31479431 |
47599989 |
Lвх = 31479431/247267=127м Lнх = 99242473/228101=435м
Lву = 47599989/247267=193м Lну = 83501692/228101=366м
Lср = √(127-435)² + (366-193)² = 353 м
4.Выбор комплекса механизмов для производства
земляных работ.
4.1 Подбор механизмов в двух вариантах.
№ |
Наименование процесса |
Ед. Измерения |
ЕНиР |
Объем работ |
Вариант комплектации А В |
|
1 |
Срезка растительного слоя |
1000м2 |
Е2-1-5 |
291,6 |
Т-180 ДЗ-9 |
Т-100 ДЗ-18 |
2 |
Разработка и перемещение грунта, скрепером |
100м3 |
Е2-1-21 |
10206 |
Т-180 ДЗ-26 |
Т-100 ДЗ-20 |
3 |
Уплотнение грунта катками |
100м2 |
Е2-1-29 |
2281 |
Т-180 ДУ-39 |
Т-100 ДУ-39 |
4 |
Разработка котлована экскаватором |
100м3 |
Е2-1-8 |
42 |
ЭО-6111 |
Э-504 |
5 |
Планировка откосов |
100м3 |
Е2-1-42 |
7,13 |
Э-4010 |
Э-4010 |
6 |
Вывоз грунта |
100м3 |
Е2-1-10 |
44,1 |
КамАЗ 55111 |
КамАЗ 55111 |
7 |
Окончательная планировка площадки |
1000м3 |
Е-2-1-36 |
291,6 |
Т180 ДЗ-25 |
Т100 ДЗ-18 |
8 |
Расстилание растительного слоя |
1000м3 |
Е2-1-5 |
286 |
Т-180 ДЗ-9 |
Т-100 ДЗ-18 |
Для производства основной работы необходимо выбрать ведущую машину и к ней подобрать комплектующие механизмы для выполнения сопутствующих и вспомогательных работ. Количество и мощность машин должно быть подобраны так, чтобы их производительность соответствовала производительности ведущего механизма. Машины должны использоваться на всех видах работ, так чтобы в работе каждой машины не было простоев.
4.2 Подбор машин для разработки котлована или траншеи
и выбор схемы ходки экскаватора.
Разработка котлована; осуществляется одноковшовым экскаватором. Выбираем для варианта А экскаватор ЭО-6111, с ёмкостью ковша 1м3 и для варианта В экскаватор Э-504 с ёмкостью ковша 1,25м3 .
4.3 Проектирование производства работ.
Подсчёт трудоёмкости и заработной платы.
В ведомость объёмов работ и вариантов механизмов записываем выбранные механизмы и соответствующие нормы времени и расценки, состав звена. Затем подсчитываем трудозатраты, умножая объём работ на норму времени, получаем трудозатраты на весь объём, а умножая объём на расценку, получаем заработную плату. Календарный план производства работ составляем на основе подсчёта трудозатрат. Затем строим линейный график, где длина линии равна продолжительности смен.
4.4 Калькуляция трудовых и стоимостных затрат.
Вариант А
№ |
Наименование процесса |
Ед. |
ЕНнР |
Объем |
Сост ав |
Вариант механизмов Мех. Кол. |
Нвр. чел/ час |
Тру-доем-кость |
Прод ол. |
Зарплата.. Расц. Общ |
||
1 |
Срезка растительного слоя |
1000м2 |
Е2-1-5 |
291,6 |
маш. 6р. |
Т180 ДЗ-9 |
6 |
1,3 |
437,4 |
109 |
1,38 |
463,64 |
2 |
Перемещение грунта скрепером |
100м3 |
Е2-1-21 |
1020,6 |
трак. 6р. |
Т180 ДЗ-26 |
20 |
2,6 |
2653,56 |
265 |
2,77 |
2827,2 |
3 |
Уплотнение грунта |
100м2 |
Е2-1-29 |
1311,5 |
трак. 6р. |
Т180 ДУ-39 |
8 |
0,51 |
669 |
291 |
0,541 |
709,5 |
4 |
Разработка котлована |
100м3 |
Е2-1-8 |
42 |
маш. 6р. |
ЭО-6111 |
1 |
2,2 |
92,4 |
46 |
2,24 |
94,1 |
5 |
Планировка откосов |
100м2 |
Е2-1-42 |
7,13 |
маш. 6р. |
Э-4010 |
1 |
1,44 |
10,3 |
10 |
1,42 |
10,12 |
6 |
Вывоз грунта |
100м3 |
Е2-1-10 |
44,1 |
шоф 2кя |
КамАЗ 55111 |
2 |
1,44 |
63,5 |
31 |
1,39 |
61,3 |
7 |
Окончательная планировка площадки |
1000м2 |
Е2-1-36 |
291,6 |
маш. 6р. |
Т180 ДЗ-25 |
4 |
0,2 |
58,3 |
14 |
0,212 |
61,8 |
8 |
Расстилание растительного слоя |
1000м2 |
Е2-1-5 |
286 |
маш. бр. |
Т180 ДЗ-9 |
6 |
1,3 |
371,8 |
93 |
1,38 |
394,7 |
Вариант. В
№ |
Наименование процесса |
Ед. |
ЕНнР |
Объем |
Сост ав |
Вариант механизмов Мех. Кол. |
н.р. чел/ час |
Трудоемкость |
Прод ол. |
Зарплата Расц. Общ, |
||
1 |
Срезка растительного слоя |
1000м2 |
Е2-1-5 |
291,6 |
маш. 6р. |
Т100 ДЗ-18 |
6 |
1,5 |
437,4 |
109 |
1,59 |
463,64 |
2 |
Перемещение грунта скрепером |
100м3 |
Е2-1-21 |
1020,6 |
трак, бр. |
Т100 ДЗ-20 |
20 |
4,2 |
4286,5 |
429 |
4,45 |
4541,6 |
3 |
Уплотнение грунта |
100м2 |
Е2-1-29 |
1311,5 |
трак, бр. |
Т100 ДУ-39 |
8 |
0,51 |
669 |
167 |
0,541 |
709,5 |
4 |
Разработка котлована |
100м3 |
Е2-1-8 |
42 |
маш. 6р. |
Э-504 |
1 |
2,7 |
113 |
57 |
2,86 |
120,12 |
5 |
Планировка откосов |
100м2 |
Е2-1-42 |
7,13 |
маш. 6р. |
Э-4010 |
1 |
1,44 |
10,27 |
10 |
1,42 |
10,12 |
б |
Вывоз грунта |
100м3 |
Е2-1-10 |
44,1 |
шоф 2кл. |
КамАЗ 55111 |
2 |
1,44 |
63,5 |
32 |
1,39 |
61,3 |
7 |
Окончательная планировка площадки |
1000м2 |
Е2-1-36 |
291,6 |
маш. 6р. |
Т100 ДЗ-18 |
4 |
0,28 |
81,65 |
20 |
0,297 |
86,6 |
8 |
Расстилание растительного слоя |
1000м2 |
Е2-1-5 |
286 |
маш. бр. |
Т100 ДЗ-18 |
6 |
1,5 |
429 |
107 |
1,59 |
455 |
4.5 Календарный план производства работ.
Построение календарного плана.
Вариант А.
№ |
Наименование процесса |
Ед. |
ЕНнР |
Объем |
Состав |
Вариант механизмов Мех. Кол. |
Н вр. маш в час % |
Тру доем- кость |
Продолжи- тельность в дн. |
Дни работы |
|||||||
1 |
Срезка растительного слоя |
1000м2 |
Е2-1-5 |
291,6 |
маш. бр. |
Т180 ДЗ-9 |
6 |
1,3 |
437,4 |
9 |
|||||||
2 |
Перемещение грунта скрепером |
100м3 |
Е2-1-21 |
1020,6 |
трак 6р. |
Т180 ДЗ-26 |
20 |
2,6 |
2653,5 |
16 |
|||||||
3 |
Уплотнение грунта |
100м2 |
Е2-1-29 |
1311,5 |
трак, бр. |
Т180 ДУ-39 |
8 |
0,51 |
669 |
10 |
|||||||
4 |
Разработка котлована |
100м3 |
Е2-1-8 |
42 |
маш. бр. |
ЭО-6111 |
1 |
2,2 |
92,4 |
10 |
|||||||
5 |
Планировка откосов |
100м2 |
Е2-1-42 |
7,13 |
маш. бр. |
Э-4010 |
1 |
1,44 |
10,3 |
1 |
|||||||
6 |
Вывоз грунта |
100м3 |
Е2-1-10 |
44,1 |
шоф 2кл. |
КамАЗ 55111 |
2 |
1,44 |
63,5 |
4 |
|||||||
7 |
Окончательная планировка площадки |
1000м2 |
Е2-1-36 |
291,6 |
маш. 6р. |
Т180 ДЗ-25 |
4 |
0,2 |
58,3 |
2 |
|||||||
8 |
Расстилание растительного слоя |
1000м2 |
Е2-1-5 |
286 |
маш. бр. |
Т180 ДЗ-9 |
6 |
1,3 |
371,8 |
8 |
Построение календарного плана.
Вариант В.
№ |
Наименование процесса |
Ед. |
ЕНнР |
Объем |
Сост ав |
Вариант механизмов Мех. Кол. |
Нвр. маш в час % |
Трудоемкость |
Продолжи тельность в дн. |
Дни работы |
|||||||
1 |
Срезка растительного слоя |
1000м2 |
Е2-1-5 |
291,6 |
маш. 6р. |
Т100 ДЗ-18 |
6 |
1,5 |
437,4 |
9 |
|||||||
2 |
Перемещение грунта скрепером |
100м3 |
Е2-1-21 |
1020,6 |
трак. 6р. |
Т100 ДЗ-20 |
20 |
4,2 |
4286,5 |
26 |
|||||||
3 |
Уплотнение грунта |
100м2 |
Е2-1-29 |
1311,5 |
трак, бр. |
Т100 ДУ-39 |
8 |
0,51 |
669 |
10 |
|||||||
4 |
Разработка котлована |
100м3 |
Е2-1-8 |
42 |
маш. 6р. |
Э-504 |
1 |
2,7 |
113 |
14 |
|||||||
5 |
Планировка откосов |
100м2 |
Е2-1-42 |
7,13 |
маш. бр. |
Э-4010 |
1 |
1,44 |
10,27 |
1 |
|||||||
6 |
Вывоз грунта |
100м3 |
Е2-1-10 |
44,1 |
шоф 2ка |
КамАЗ 55111 |
2 |
1,44 |
63,5 |
4 |
|||||||
7 |
Окончательн планировка площадки |
1000м2 |
Е2-1-36 |
291,6 |
маш. 6р. |
Т100 ДЗ-18 |
4 |
0,28 |
81,65 |
2,6 |
|||||||
8 |
Расстилание растительного слоя |
1000м2 |
Е2-1-5 |
286 |
маш. 6р. |
Т100 ДЗ-18 |
6 |
1,5 |
429 |
9 |
4.6 Расчёт себестоимости.
С=Ссм*Т + Зп, где
Зп -заработная плата.
Ссм - сметная стоимость,
Т- продолжительность процесса.
Себестоимость земляных работ
№ п/п |
Наименование процессов |
Ссм |
Т |
З |
С |
||||
А |
Б |
А |
Б |
А |
Б |
А |
Б |
||
1. |
Срезка Растительного слоя |
977 |
977 |
9 |
9 |
463,64 |
463,64 |
9257 |
9257 |
2. |
Перемещение Грунта скрепером |
7522 |
4950 |
16 |
26 |
2827,2 |
4541,6 |
123179 |
133242 |
3. |
Уплотнение грунта |
485 |
485 |
10 |
10 |
709,5 |
709,5 |
5559 |
5559 |
4. |
Разработка котлована |
291 |
311 |
10 |
14 |
94,1 |
120,12 |
3004 |
4474 |
5. |
Планировка откосов |
38 |
38 |
1 |
1 |
10,12 |
10,12 |
48 |
48 |
6. |
Вывоз грунта |
351 |
351 |
4 |
4 |
61,3 |
61,3 |
1465 |
1465 |
7. |
Окончательная планировка площадки |
977 |
977 |
2 |
2,6 |
61,8 |
86,6 |
2016 |
2627 |
8. |
Расстилание растительного слоя |
958 |
958 |
8 |
9 |
394,7 |
455 |
8059 |
9077 |
Себестоимость при. А равен 152587 руб.
Себестоимость при В равен 165749 руб.
4.7 Технико-экономические показатели и их сравнение по
оптимальным данным.
Технико-экономические показатели выводятся на основе составления калькуляции трудовых и стоимостных затрат и календарного графика производства работ. На основании составленной калькуляции , календарного плана мы можем сделать вывод о том , что по некоторым показателям вариант А является оптимальным.
№ |
Показатели |
Ед. Изм. |
Варианты механизмовА В |
|
1 |
Продолжительность |
смена |
60 |
75,6 |
2 |
Трудоёмкость |
чел/см |
4356,2 |
6090,32 |
3 |
Себестоимость |
руб. |
152587 |
165749 |
4 |
Выработка |
м3 /см |
54,9 |
43,6 |
4.8 График движения машин и механизмов
№ 1 |
Машины и процессы |
Рабочие дни 2 4 6 8 10 12 14 16 18 20 22 24 26 |
||||||||||||||||||
Трактор Т- 100 с набором механизмов |
||||||||||||||||||||
2 3 4 |
Экскаватор ЭО-6Ш |
|||||||||||||||||||
Трактор Т- 180 с набором механизмов |
||||||||||||||||||||
КамАЗ 55111 |
А- прицепной скрепер ДЗ-18 на базе Т-100;
Б- прицепной скрепер ДЗ-26 на базе Т-180;
В- бульдозер Т-100 с прицепным катком Д-703;
Г- экскаватор обратная лопата ЭО-6111;
Д- бульдозер Т-100 с передней лопатой;
Е-автомобиль КамАЗ 55111;
Ж- прицепной скрепер ДЗ-8 на базе Т-100;
3- прицепной скрепер ДЗ-26 на базе Т-180;
5. Описание производства работ выбранными
механизмами
5.1 Снятие растительного слоя
Срезка растительного слоя производится скрепером. Режут фунт стружкой гребенчатого профиля. Для этого машина скрепера ориентируется на оборот двигателя. Ковш врезается в грунт на максимальную глубину 30-40 см, но как только двигатель начнет сбавлять число оборотов вследствие увеличения всего скрепера, машинист углубляет ковш примерно на 70% .После восстановления мощности двигателя ковш заглубляют снова. Проход представляет собой: полоса с полосой, через полосу ребристо-шахматным порядком.
5.2 Разработки котлованов
Выбор типа скрепера существенно зависит от объема земляных работ. В данном случае при длине перемещения грунта до 500м и общем объеме до 14 тыс.м3 применяют прицепные скреперы с ковшом вместимостью 7м3 .Полный рабочий цикл включает: наполнение ковша, перемещение грунта к месту разгрузки и укладки ровным слоем заданной толщины. В зависимости от направления забора грунта применяется поперечная схема возки. Для достижения наименьшего значения средней длины возки и количества поворотов применяют схему движения по восьмерке.
5.3 Обратная засыпка пазух
Уплотнение грунта ведут катками на пневмоколесном ходу (прицепные) в результате длительного действия нагрузки. Катками средней массы уплотняют слои толщиной 10-25 см. при двух-десяти походах по одному срезу. Уплотнение производят путем последовательных замкнутых проходок катка по всей площадке с перекрытием каждой походки предыдущей на 0.15-0.25 и повторяют столько раз, сколько требуется по прокату.
5.4 Планировка откосов
Планировку откосов производят после разработки грунта экскаватором. Если дно кот- лована является основанием фундаментов то грунт в зависимости от типа и вместимости ковша недобирают на 10-30 см. Применяем бульдозер Т100.
5.5 Разработка котлована
Разработка котлована одноковшовыми экскаваторами может осуществляться по следующей технологической схеме: в данном случае с погрузкой в транспортные средства. В качестве транспортных средств используются автосамосвалы грузоподъемностью 30-50 тонн.
Объем, котлована прямоугольного основания определяют по формуле:
V=h/6*((а+с)(b +d)+аb+сd),
где
h- глубина разработки котлована, h=3,0м
а, b, с,d-размеры котлована, а= 98м, b= 12м, с= 100м, d= 14м,
Подставляя исходные данные получим: V=3862м³
Экскаватор оборудован обратной лопатой. Для варианта А выбираем экскаватор
ЭО-6111с емкостью ковша 1.25м3 и для варианта В экскаватор Э-504 с
емкостью ковша 1м3 .
Rр - максимальный радиус копания;
Rct-радиус копания на уровне стоянки;
Для варианта А R р =9,9м и R ct =6,3м
Проектирование экскаваторного забоя
Наибольшая ширина лобового забоя:
B=2ÖR²p - L²n
Ширина забоя понизу:
Bд =2Ö(R²p - L²n*Rст.)/Rp
где
Rp -расчетный рабочий радиус резанья.=9,9м
Rст -радиус резанья на уровне стоянки экскаватора. =6,3м
Ln -длина рабочей передвижки экскаватора.=3,6м
В=18,44м
Вд=4,68м
6. Техника безопасности при производстве земляных
работ
Организация строй площадки должна обеспечивать безопасность труда работающих на всех этапах исполнения работ. Основные зоны должны быть обозначены знаками безопасности и надписями установленных форм. До начала работ определяют точное местонахождение действующих подземных коммуникаций. При работе в ночное время площадка должна иметь собственное освещение. При работе бульдозера с заглубленным отвалом запрещается поворачивать его. При работе экскаватора запрещается находится под стрелой в зоне поворота При разработке, планировке и уплотнении грунта двумя или более механизмами (бульдозерами, катками, скреперами ) расстояние между ними должно быть не менее 20 м. Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта.
8. Список используемой литературы
1. Данилов И.И. и др.
“ Технология строительного производства” ( учебник для ВУЗов ) М,: Стройиздат 1984г. 559с.
2. Литвинов О.О; Беляков Ю.И. и др. "Технология строительного производства" Киев: Высшая школа. 1984г. 479с.
3. ЕНиР "Земляные работы" М.: Стройиздат 1989г. 224с.
