Дипломная работа: Борьба с парафином в условиях НГДУ "Лениногорскнефть"

Введение

Асфальто-смолистые и парафиновые отложения (АСПО) содержатся в составе нефтей почти во всех нефтедобывающих районах РФ. Химический состав АСПО зависит от свойств добываемой нефти, термо- и гидродинамических условий продуктивных пластов, геологических и физических особенностей, способа разработки и эксплуатации месторождений.

Парафиновые отложения в нефтепромысловом оборудовании формируются в основном вследствие выпадения (кристаллизации) высокомолекулярных углеводородов при снижении температуры потока нефти.

Состав парафиновых отложений зависит от состава нефти и термодинамических условий, при которых формируются отложения. В зависимости от условий кристаллизации состав парафиновых отложений даже в одной скважине весьма разнообразен. Различаются они по содержанию асфальтенов, смол и твердых углеводородов. Нередко парафиновые отложения содержат воду и механические примеси.

На интенсивность парафиновых отложений оказывает влияние обводненность продукции в скважинах.

АСПО снижают производительность скважин, увеличивают износ оборудования, расходы электроэнергии и давление в выкидных линиях. Поэтому борьба с АСПО – актуальная задача при интенсификации добычи нефти.

Методы борьбы с АСПО предусматривают проведение работ по предупреждению выпадения и удалению уже образовавшихся осадков.

Предупреждение образования АСПО достигается нанесением защитных покрытий на поверхности труб и другого оборудования из гидрофильных материалов, а также введением в поток добываемой нефти различных ингибиторов.

Удаление АСПО достигается путем чистки поверхности труб и оборудования механическими скребками, тепловой и химической обработкой продукции скважин.

Многие глубиннонасосные установки эксплуатируемые в условиях НГДУ «Лениногорскнефть» (далее НГДУ «ЛН»), эксплуатируются в высокопарафинящихся скважинах, где в насосе и трубах откладывается парафин. В НГДУ «ЛН» применяются различные методы дапарафинизации скважин, но наиболее эффективным является химический метод предотвращения отложений парафина с применением ингибиторов. Часто химический метод применяют в сочетании с тепловыми и механическими методами.

2. Исходные данные

2.1 Орогидрография

Западно – Лениногорская площадь является частью нефтяного месторождения платформенного типа с углами падения 0°09¢ -0°17¢, в тектоническом отношении приурочена к структурному элементу второго порядка. Самые высокие абсолютные отметки залегания кровли пашийского горизонта отмечаются в северной части площади 1441,6 м. В южном направлении наблюдается пологое погружение слоев. Минимальные абсолютные отметки кровли горизонта Д₁ составляют 1482 м. В географическом отношении площадь расположена на пересеченной балками и оврагами местности. Климат резко континентальный. Суровая холодная зима с сильными ветрами, буранами и жаркое лето.

Средняя январская температура колеблется от-13 °С до -14,5°С. Минимальная температура иногда -45 °С, максимальная температура достигает +38 ° С. Средняя июльская температура колеблется от +18,5 °С до +19,5 °С.

2.2 Стратиграфия

Наиболее возвышенная часть купола Ромашкинская вершина, являющаяся крупной структурой блокового строения и оконтуривается изогипсой 1500 м и имеет высоту около 50 м. Восточная часть вершины характеризуется наличием наиболее возвышенных участков.

Сложным строением отличается юго-восточный склон купола. Для западного склона преобладающим является меридиональное простирание структурных форм. Меньшей расчлененностью отличаются северный и северо – восточный склоны.

Анализ структурных поверхностей маркирующих горизонтов палеозоя дал

возможность выделить по разрезу до 6 структурно-тектонических комплексов или этажей СТЭ. Первый этаж отложения Эйфельского и Живетского ярусов среднего и нижнефранского подъяруса верхнего девона.

Верхняя граница второго этажа проводится по кровле тульского горизонта. Третий этаж – Верейского горизонта. Четвертый этаж – Верхнего карбона. Пятый этаж – отложения нижнего отдела перми. Шестой этаж – отложения верхнего, с проведением границ соответственно по кровле уфимских и татарских отложений. В тектоническом строении структурных этажей присутствует закономерное изменение и усложнение вверх по разрезу строения отложений и рельефа их структурных поверхностей.

Основным эксплуатационным объектом Западно-Лениногорской площади являются отложения пашийского горизонта франкского яруса верхнего девона. Продуктивные отложения пашийского горизонта Д₁ являются основными промышленными объектами Ромашкинского месторождения. Пашийский горизонт является многопластовым объектом. Пашийский горизонт индексируется как Д1. Он сложен в основном мелкозернистыми песчаниками и крупнозернистыми алевролитами с переслаиванием аргиллитами и глинистыми алевролитами. Песчаники кварцевые, алевритистые, светло-серые или буровато-серые до темно-коричневых в зависимости от нефтенасыщения. Алевролиты серые, песчаные, слоистые, что связано с сортировкой обломочного материала по величине зерен. Толщина горизонта достигает 42,5 м, нефтенасыщенная – 8,2 м.

В разрезе горизонта Д₁ выделяются (сверху вниз) пласты «а», ²б², ²б², ²в², ²г², ²г+д², Эти пласты распространены по площадям и представлены в разрезах скважин далеко неравномерно. Статистический анализ видов разрезов показывает, с одной стороны многообразие сочетаний пластов, с другой стороны – преобладание в разрезе определенных устойчивых сочетаний на площади преобладают разрезы скважин с 4-мя, 5-ю и 6-ю пластами, которые составляют 67% их сочетаний.

Пласт «а» имеет основное развитие в центральной части площади. В интервале пласта «а» прослеживаются 3 прослоя пород-коллекторов, из которых наиболее развиты нижний и средний. По распределению алевролиты занимают 38,9% всей нефтеносной площади. Пласт «а² маломощный толщина достигает 5–6 м. Доля коллекторов с толщиной менее 3 м. составляет 67,7%. Пласт «а» содержит 6,7% извлекаемых запасов горизонта Д.

Пласт ²б² – маломощный, средняя толщина прослоев пласта пачки²б² в основном равна 2–3 м. Доля толщины менее 3 м. составляет 63,3%. Пласт содержит 11,5% извлекаемых запасов горизонта Д.

Пласт «б« – 71,6% площади занято коллекторами, средняя толщина пласта 2–3 м. Пласт «б3» развит в основном в виде линзообразных зон меридионального направления в центральной части месторождения, а на западе в виде разрозненных участков. Пласты толщиной менее 3 м. составляют 62,15%. Пласт «б« содержит 15,3% извлекаемых запасов горизонта Д.

Пласт «в» средняя толщина пластов 3,3 м. Уверенно выделяется в разрезах большей частью до 3 м. Составляет 51,7%. Пласт почти полностью находится в нефтяной зоне. Пласт содержит 18,3% извлекаемых запасов горизонта Д.

Пласт «г " в основном состоит из песчанников. По своим коллекторским свойствам это лучший из пластов горизонта Д. Средняя толщина пласта 4–6 м. Пласт содержит 19,3% извлекаемых запасов.

Пласт «г+д» представлен песчанно-алевролитовыми породами с хорошими коллекторскими свойствами.

Пласт «д» сливается с пластом «г«. На участках слияния пластов толщина коллекторов может достигать 20 м. Пласт содержит 28,9% извлекаемых запасов.

2.3 Тектоника

Ромашкинское месторождение, по поверхности кристаллического фундамента представляет собой, ассиметричное поднятие широтного простирания с относительно слабым расчленением на возвышенности и углубления различной амплитуды. Оно структурно приурочено к сводовой части южного купола, представляющего собой крупное платообразное поднятие изометричной формы размером около 100 * 100 км, которое ограничено с запада Алтунино-Шунакским, с востока – Уральским прогибами и структурными уступами: Сакловским на севере и Бугульминским – на юге.

2.4. Коллекторские свойства пластов

Благоприятными условиями для накопления и сохранения нефти и газа в горных породах является наличие пустот в породе, которые могут занимать нефть и газ, и залегание пород в виде геологических структур, препятствующих рассеиванию нефти и газа. Если горная порода обладает свойствами, которые обеспечивают, подвижность нефти и газа в ее пустотном пространстве, следовательно возможность их извлечения, то она является коллектором. Все горные породы могут быть коллекторами нефти и газа, но лишь 1% запасов нефти и газа приурочен к магматическим и метаморфическим породам. В основном скопления нефти и газа приурочены к осадочным породам. 85–95% осадочного комплекса земной коры представляют терригенные породы, состоящие из обломочного материала (пески, песчаники, известняки, алевриты, глины, аргелиты и др.). Коллекторские свойства горных пород обуславливаются наличием в них пустот (пор, трещин и каверн). Литолого-петрографическая характеристика коллектора представлена в Таблице 1.

Таблица 1 Литолого-петрографическая характеристика коллектора

Среди физических параметров, характеризующих свойства горных пород – коллекторов, главное значение имеют те, которые определяют емкость пустот, способность породы пропускать через себя жидкости и газы, полноту извлечения из них нефти и газа.

Основными физическими параметрами горных пород складывающих нефтяные месторождения являются пористость, проницаемость, нефтенасыщенность. (Таблица 2).

Таблица 2 Характеристика пластов горизонта Д

Пласты	Тип коллектора	Толщи на, м	Порис тость, %	Проницаемость, мкм²	Нач.нефтена сыщенность, доли ед.
А	П	3,4	20,4	0,348	0,824
А	2,1	14,0	0,111	0,684
б	П	3,7	20,4	0,373	0,814
А	1,8	14,1	0,094	0,722
б	П	4,1	20,4	0,340	0,799
А	2,0	14,1	0,100	0,700
в	П	3,6	20,6	0,360	0,824
А	1,9	14,2	0,089	0,719
г	П	3,8	21,6	0,369	0,838
А	2,5	13,7	0,097	0,732
г +д	П	3,3	21,6	0,271	0,826
А	3,2	14,0	-	-

2.5Физико-химические свойства нефти, газа и пластовой воды

Состав нефти чрезвычайно сложен и разнообразен. Однако все физико-химические свойства нефти и в первую очередь ее товарные качества определяются ее составом.

Основными элементами входящими в состав нефти являются углеводород и водород. В большинстве нефтей углерод колеблется от 83–87%, количество же водорода редко превышает 12–14%. Кроме углерода и водорода в нефти и газе содержатся кислород, азот, сера и в ничтожных количествах другие химические элементы, главным образом металлы: ванадий, хром, никель, железо, кобальт, магний, титан, натрий, кальций, фосфор и кремний.

Компоненты нефти представляющие смесь высокомолекулярных соединений, в состав которых входят азот, сера, кислород и металлы называют асфальтосмолистыми веществами. Нефть Ромашкинского месторождения относится к сернистым (0,51 – 2% вес.), парафинистым (1,5 – 6% вес.), высоковязким (30–100 мПа.с). Среднее арифметрическое содержание парафина по горизонтам девона – 4,4% весовых.

Горючие газы нефтяных месторождений по своей химической природе сходны с нефтью, и являются смесью различных углеводородов: метана, этана, пропана, бутана, пентана. Часто с состав газов входят азот, углекислота, сероводород и редкие газы. (Таблица 3).

Пластовые воды оказывают непосредственное влияние на процессы извлечения нефти и газа. Они представляют собой сложные растворы, в составе которых неорганические соли, газы, растворимые в воде органические вещества.

Таблица 3. Компонентный состав нефтяного газа, разгазированной и пластовой нефти (% – мольные)

Наименование	Газ, выделившийся из нефти при однократном разгазировании в стандартных условиях	Нефть разгазиро – ванная однократно в стандартных условиях	Пластовая нефть
У. Сероводород	0,0	0,0	0,0
2. Углекислый газ	0,65	-	0,11
3. Азот + редкие	9,14	-	0,56
4, Метан	32,43	0,0	1,3
5, Этан	22,58	0,13	1,56
6. Пропан	22,27	0,56	2,65
7. Изобутан	2,65	0,22	0,53
8. Н – бутан	6.68	0,84	1,78
9. Изопентан	1.52	0,89	1,0
10. Н – пентан	1.28	1,12	1,16
11. Остаток (С + выше)	0.8	96,24	89,34
12. Молекулярная масса	32,76	-	-
13. Плотность при стандартных условиях нефти, кг/м	-	857,8	804,8
14. Газа	1,3621	-	-

Соли диссоциируют в воде с образованием соответствующих ионов. Количественные соотношения между содержанием главных ионов: К⁺ , Nа⁺ , Са ²⁺ , Мg²⁺ , Сl¯, SО²¯4, НСО¯3, СО²¯3, положены в основу принятой у нас в стране химической квалификации вод по Сулину.

Общее содержание солей в пластовой воде принято называть минерализацией, величина которой колеблется в широких пределах. В зависимости от общей минерализации пластовые воды подразделяются на три класса: пресные воды с содержанием солей менее 0,1%,

Минерализованные от 0,1 до 0,5%, рассолы более 5%.Содержание растворенных газов в пластовой воде обычно не превышает 1,5- 2 м. В составе растворенного газа преобладают метан, азот и углекислый газ.

Плотность пластовой воды растет с увеличением минерализации. Вязкость пластовых вод зависит в первую очередь от температуры и минерализации, и в меньшей степени от газосодержания и давления. В большинстве случаев вязкость пластовых вод составляет 0,2 -1,5 мПас.

2.6 Режим залежи

На Западно-Лениногорской площади основным режимом работы залежи является водонапорный режим.

Водонапорный режим предполагает возникновение таких условий в залежи, когда нефть находится под постоянным воздействием контурных вод, в свою очередь имеющих постоянный источник питания. При этом происходит непрерывное замещение переместившегося в скважине объема нефти таким же объемом воды.

При учете объемов поступающей в пласт воды, можно добиться такого режима работы залежи, при котором скважины будут работать фонтанным способом в длительное время.

Учитывая, что характеристика нефтяных пластов, на которые воздействует вода неоднородно, то может возникнуть неравномерный характер продвижения воды и нефти на отдельных участках и нарушение режима работы залежи. В частности, величина давления ниже давления насыщения (предельная величина давления, при котором весь газ растворен в жидкости) и начнется интенсивное выделение газа в пласт. Это в свою очередь приведет к изменению режима работы залежи. Условиями, благоприпятствующими осуществлению водонапорного режима является: а) хорошая сообщаемость нефтяной залежи с водяным резервуаром; б) небольшая вязкость нефти; в) однородность пласта по проницаемости; г) соответствие темпов отбора нефти и продвижения воды. Естественный водонапорный рексим обеспечивает разработку месторождения медленными темпами и требует значительного притока подстилающих вод. Кроме того, он трудно регулируем. Наиболее эффективный искусственный водонапорный режим, разработанной заранее схеме и контролируя ее объемы, удается более эффективно вести разработку месторождения.

2.7 Конструкция скважин

Разбуривание продуктивного пласта может осуществляться либо совместно с вышележащими пластами, либо после крепления скважин (спуска и цементирования обсадной эксплуатационной колонны) до ее кровли. В обоих случаях забой скважины может быть представлен открытым стволом, фильтром или перфорированной колонной.

В первом случае скважину бурят несколько ниже подошвы продуктивного пласта, спускают эксплуатационную колонну и цементируют ее одно или двухступенчатым методом посте затвердевания цементного раствора против продуктивного пласта перфорируют стенку колонны и цементное кольцо с целью создания каналов для поступления нефти и газа в скважину.

Во втором случае скважину бурят сначала только до кровли продуктивного пласта, спускают эксплуатационную колонну и цементируют ее. Затем разбуривают долотом меньшего диаметра цементировочные пробки, упорное кольцо и продуктивный пласт.

В целом конструкция ствола скважины представлена в зависимости от геологических и технологических факторов несколькими концетрически спущенными на различную глубину колоннами обсадных труб: кондуктором, одной, двумя или тремя техническими и эксплуатационной колоннами. Эксплуатационная колонна окончательно образует ствол скважины. Внутренний ее диаметр при толщине стенки труб 6 – 14 мм изменяется от 96,3 до 140,3 мм, составляя в большинстве 114 -140,3 мм.

Для обеспечения нормальных условий заканчивания и эксплуатации скважин, а также защиты обсадных колонн от наружной коррозии, выполнений охраны недр, тампонажный материал (раствор) за направлением и кондуктором поднимают до устья, а за эксплуатационной колонной как минимум с перекрытием башмака кондуктора. Качество цементирования определяется акустическим и радиоактивным цементаторами. Для притока нефтяных флюидов в скважину колонну перфорируют напротив продуктивных пластов. Зумпф делается для накопления в нем песка поступающего из пласта вместе с нефтью. Основание скважины называется башмаком, ствол по всей длине выработки, верхняя часть называется устьем.

Основными параметрами конструкции скважины являются количества и диаметр долот, которые необходимы при бурении под каждую обсадную колонну, а также высота подъема тампонажного раствора.

Разработка конструкции скважины базируется из следующих основных геологических и технико-экономических факторов.

1. Геологических особенностей залегания горных пород, их литология, величины пластового давления;

2. Назначение и цели бурения;

3. Уровня организации техники, технологии бурения и геологической изученности района работ;

4. Экономической обоснованности;

5. Задачи охраны природы.

В процессе бурения скважин для закрепления их стенок разобщения нефтеносных, газоносных пластов для разобщения в нихспускают стальные трубы, называемые обсадной трубой с цементированным заколонного пространства. Самая первая труба, опускаемая на 30–40 метров называется направлением, цементируется до устья, предназначается для направления промывочной жидкости в желобную систему и для предохранения от размыва. Под кондуктор скважину бурят долотом меньшего диаметра до глубины 200–400 м. Эта колонна необходима для разобщения водоносных горизонтов, которые питают родники, а также для закрепления неустойчивых пород, залегающих на данной глубине. Долотом еще меньшего диаметра скважина пробуривается до проектной, в нее опускается последняя колонна – эксплуатационная. Она необходима для разобщения разнородных пластов и для подъема нефти и газа. Дополнительные данные предоставлены в таблице 4.

Таблица 4 Основные параметры конструкции скважины

3. Технологический раздел

3.1 Основные сведения о составе АСПО и условия их образования на нефтепромысловом оборудовании

Основные исследования механизма образования отложений парафина были выполнены в 50 – 60 годах, когда на крупнейших отечественных месторождениях нефти добывалась в основном безводная продукция и проблема образования парафиновых отложений стояла очень остро. Межочистной период эксплуатации некоторых скважин Ромашкинского месторождения составлял всего лишь 3 – 4 часа.

На поздней стадии разработки нефтяных месторождений изменились геолого-технические условия добычи нефти, и расширилась область возможного формирования отложений.

Асфальто-смолопарафиновые отложения (АСПО) в условиях высокой обводненности скважин при низких забойных давлениях образуются в соответствии со следующей теоретической моделью.

Единственным источником возникновения асфальто-смолопарафиновых отложений являются молекулы парафина растворенные в нефти и выстраивающие кристаллическую решетку твердой фазы.

Кристаллы парафина, образующие плотные отложения на поверхности при снижении температуры на ней ниже температуры кристаллизации.

На поздней стадии разработки увеличивается глубина формирования АСПО, что обусловлено интенсивным снижением пластовой температуры за счет большого количества холодной воды, а, следовательно, общем снижении теплового потока.

Например: пластовая температура в начале разработки Ромашкинского месторождения составляла 41⁰ С, а максимальное её значение, зафиксированное в 1997 году, равно 33⁰ С.

Появление газовой фазы в потоке, с одной стороны увеличивает удельный объём контактирующего со стенками нефтепромыслового оборудования носителя парафина (нефти), улучшая условия для формирования отложений парафина за счет более интенсивной подпитки материалом растущих кристаллов, с другой, повышает турбулизацию потока. Теплоотдача потока при этом резко возрастает, что уменьшает температуру поднимающейся нефти.

В процессе разработки залежей при заводнении состав пластовой нефти значительно изменяется. При контактировании с водой такие компоненты растворенного в нефти газа, как азот и метан, переходят в вытесняющую воду. В результате снижается давление насыщения нефти газом, повышаются плотность и вязкость, а так же относительное содержание высокомолекулярных компонентов в нефти. Наличие асфальто-смолистых веществ в нефти значительно влияет на процесс кристаллизации. В присутствии смол и асфальтенов происходит глубокое изменение формы и структуры кристаллов. Адсорбция асфальто-смолистых веществ на поверхности кристалла приводит к возникновению дендритных структур большого объёма и низкой плотности, свободные полости которых заполнены нефтью. Таким образом, увеличение содержания смолистых веществ в составе нефти изменяет форму и структуру образующихся АСПО. Присутствие воды в добываемой продукции обуславливает проявление факторов, влияющих на формирование данных отложений.

В АСПО содержатся значительные количества механических примесей и воды. Так, по данным ТатНИПИнефти, в 2000–2002 гг. массовое содержание связанной воды в отложениях составило 4–49%, механических примесей до 15%. Это свидетельствует о значительной несплошности растущих отложений и их замуровывании надстраивающими друзами парафина.

Таким образом, на поздней стадии разработки нефтяных месторождений, характеризуемой высокой обводненностью скважин, значительно изменяются условия и механизм доставки носителя парафина (нефти) в область формирования отложений, а механизм формирования самих отложений не меняется.

3.2 Основные методы борьбы с АСПО, используемые в НГДУ «ЛН» и анализ их эффективности

В НГДУ «Лениногорскнефть» на 621 скважине, оборудованной УШГН, что составляет 95,2% осложненного фонда. Применяются механические, химические, тепловые и физические методы борьбы с АСПО, а также их комбинации, причем комбинациями различных методов охвачено более 75% фонда скважин. Применение методов борьбы с АСПО на скважинах представлено в таблице 5.

Таблица 5. Применение методов борьбы с АСПО на скважинах, оборудованных УШГН

3.2.1 Механический метод, применяемый в НГДУ «ЛН» для борьбы с отложениями АСПО

Применение скребков центраторов депарафинизаторов

При эксплуатации скважин ШГНУ основным способом борьбы с АСПО в НГДУ «Лениногорскнефть» является механический, т.е. использование штанг с наплавленными центраторами – депарафинизаторами производства НГДУ «ЛН» (рис 2), наплавленными скребками – центраторами производства НГДУ «ИрН» (рис 3), плавающими скребками-центраторами завода «Радиоприбор», использование стеклопластиковых штанг и различных покрытий НКТ. Фонд скважин, обеспеченный защитой такого типа, составляет 91,5% от осложненного формированием АСПО фонда скважин, оборудованных УШГН.

Использование штанг со скребками центраторами депарафинизаторами основан на создании критических скоростей движения нефтяных эмульсий в НКТ (центраторами, создающими скорости выше критической при которой не происходит отложения парафина на стенках НКТ и теле штанг). Критические скорости потока создаются за счет заданного кольцевого сечения между стенками НКТ и центратором цилиндрической формы (рис. 2) неподвижно наплавленного на тело штанги.

В последнее время начали применять новые виды скребков центраторов депарафинизаторов из полиамидной смолы (рис 3). Очистка от парафина металлических поверхностей НКТ и штанг достигается при определенном и строго заданном угле наклона режущих кромок скребка, при его возвратно – поступательных и вращающихся движениях. Косые пазы, выполнены по периметру рабочей поверхности скребка обеспечивают достаточный проток жидкости. В зависимости от размеров труб и штанг меняется размер скребков центраторов-депарафинизаторов.

Срок службы скребков центраторов-депарафинизаторов (по паспорту) составляет 5–7 лет. Оснащение колонн штанг скребками центраторами депарафинизаторами в больших объемах дает возможность сократить объем дорогостоящих обработок химическими реагентами, число текущих ремонтов скважин из – за запарафинивания глубинно-насосного оборудования, средний МРП эксплуатации скважин оборудоваемые УШГН, превысил 700 суток. Штанги с наплавленными центраторами – депарафинизаторами используются в комплекте с остеклованными НКТ, ими оснащены 226 скважин, или 36,4% осложненного фонда скважин, эксплуатируемых УШГН. Причем на 14 скважинах дополнительно внедрены плавающие скребки – центраторы завода «Радиоприбор». Кроме того, 151 скважина, на которых применяется данный метод защиты от формирования АСПО, 1–2 раза в год промываются дистилятом или дистиллятом в композиции с нефтью. Штанги с наплавленными скребками – центраторами НГДУ «ИрН» внедрены на 26 скважинах (4,2%). Штанги с центраторами – депарафинизаторами и наплавленными скребками – центраторами спускаются на глубину от 240 до 1200 метров. Скважины, оборудованные наплавленными скребками-центраторами эксплуатируется со штанговращателями.

3.2.2 Применение покрытий для борьбы с АСПО

Покрытия труб эпоксидными смолами

Преимущество такого покрытия состоит в том, что увеличивается межочистной период работы скважин, оборудованных трубами с покрытиями за счет того, что кристаллы асфальто-смолопарафиновых отложений имеют плохую адгезию с покрытием. Внутренняя поверхность НКТ защищается покрытием от воздействия коррозии при добыче высокообводненной нефти.

Недостатками покрытия являются: истирание покрытия штанговой колонной, отслоение покрытия при пропарке труб, засорение скважин отслоившимся покрытием, засорение клапанов насосов покрытием, истирание покрытия центраторами.

Покрытие труб стеклогранулянтом

Ранее в качестве основного вида защитного покрытия НКТ в НГДУ «ЛН» применяется стекло. Остеклование внутренней поверхности НКТ проводится в цеху антикоррозионного покрытия труб. С 1993 года НКТ стали покрывать гранулированным стеклом, что позволило заметно улучшить прочностные качества покрытия, увеличить срок службы НКТ, уменьшить количество подземных ремонтов по причине засорения насосов осыпающимся стеклом.

Адгезия стекла к стенке НКТ при Т = 850⁰ С хорошая, что позволяет эксплуатировать НКТ, как в вертикальных, так и в горизонтальных скважинах, а также позволяет производить пропарку НКТ без последствий для покрытия. Однако, НКТ с данным видом покрытия не подтвердил свою эффективность на практике.

В 1998 – 99 годах на 4 скважинах были внедрены НКТ с полимерным покрытием DPS БМЗ. На одной скважине НКТ с данным типом спущены в комбинации со штангами наплавленными центраторами – депарафинизаторами. На двух скважинах проводятся разовые дистилятные промывки.

Применение стеклопластиковых штанг

С декабря 1995 года в НГДУ «ЛН» начали внедрять стеклопластиковые штанги. В течение 1995–1996 года они были внедрены на 14 скважинах, как девонских, так и сернистых скважинах с различной обводненности, добываемой продукции.

Опыт в эксплуатации стеклопластиковых штанг показал их хорошие прочностные и эксплуатационные характеристики, по сравнению со стальными штангами, нагрузка на головку балансира снизилась на 25%. Положительными факторами в работе стеклопластиковых штанг является то, что центраторы хорошо армируются на теле штанг, а так же не подвержены коррозии в скважинах с большим содержанием сероводорода и высокой обводненностью добываемой продукции.

Недостатками стеклопластиковых штанг является слабое соединение узла стеклопластика с металлической головкой, а так же они менее работоспособны в скважинах со значительным отложением парафина, так в скважинах 9288 А, 24356, 9232, 12446 стеклопластиковые штанги были извлечены из-за обрывов штанг по причине больших дополнительных нагрузок при запарафинивании колонны НКТ.

В качестве эксперимента НГДУ «ЛН» была закуплена партия стеклопластиковых штанг. СПНШ изготавливаются из сплетенных жгутов стеклонитей, пропитанных эпоксидной смолой.

Штанги состоят из двух головок и стеклопластикового стержня, которые крепятся между собой с помощью эпоксидной смолы.

Таблица. 6 Техническая характеристика СПНШ

3.2.3 Физические методы, применяемые в НГДУ «ЛН» для борьбы с отложениями АСПО

В НГДУ «ЛН» магнитные депарафинизаторы типа МОЖ-22Ш были внедрены на 17 скважинах (в 2000 году – на 7 скважинах, в 2002 году – на 10 скважинах) В качестве основного метода борьбы с АСПО магнитные депарафинизаторы были использованы на трех скважинах (№108, 6551А, 12518А), на 4 скважинах – в комбинации с остеклованными НКТ и на 10 скважинах – в комбинации со штангами центраторами – депарафинизаторами.

За период с октября 2000 года, когда началось внедрение магнитных депарафинизаторов, по октябрь 2002 года на данной категории скважин было проведено 16 подземных ремонтов по причине АСПО, причем на 3 скважинах (№108, 4030, 12946) по два ремонта. На скважинах, где магнитные депарафинизаторы были использованы в качестве основного метода борьбы с АСПО без применения других методов, межочистной период составил 50–110 суток и при подземных ремонтах по причине АСПО они были извлечены. На остальных скважинах межочистной период составил от 80 до 360 суток.

Анализ применения магнитных депарафинизаторов в качестве самостоятельного метода борьбы с АСПО и в комбинации с другими методами показал неэффективность данного метода и отказ от его применения в дальнейшем.

3.2.4 Химические методы, применяемые в НГДУ «ЛН» для борьбы с отложениями АСПО

3.2.4.1 Применение промывок различного типа

В качестве дополнительного метода борьбы с АСПО, в НГДУ «ЛН» на 77,9% осложненного фонда скважин, эксплуатируемых УШГН, используются промывки различного типа (дистиллятом в комбинации с нефтью, МЛ-80Б).

Динамика проведения промывок представлена в таблице 7

Таблица 7. Динамика проведения промывок

В качестве растворителя используется нефтяной дистиллят, как собственного производства, так и получаемый в ОЭ НГДУ «Татнефтебитум».

Более 58% всех проведенных в 2004 году обработок составили промывки дистиллятом в комбинации с нефтью. Содержание нефти в растворе при этом составляет от 20 до 50%. Выбор концентрации осуществляется технологическими службами нефтепромыслов с учетом скважинных условий.

Всего промывками охвачено 484 скважины с периодичностью промывок 2–3 раза в год. Объем разовой нефтедистиллятной обработки составляет в среднем 8 м³ .

3.2.4.2 Гидравлический расчет промывки скважины нефтедистиллятной смесью

Исходные данные:

Скважина №1828А,

Н _забой = 1620 м – искусственный забой,

Диаметр эксплуатационной колонны D_{экс. к} =146 мм,

Диаметр НКТ d_HKT = 73 мм,

Диаметр штанг d_ШТ. = 22 мм,

НН2Б – 44,

Плотность дистиллята ρ_Д = 707 кг/м³ ,

Q = 8 м³ , В=0%.

Техника для промывки:

ЦА – 320; d_поршня = 100 мм; N = 180 л/с

Производительность агрегата:

1 скорость – 1,4 л/с 2 скорость – 2,55 л/с

3 скорость – 4,8 л/с 4 скорость – 8,65 л/с

1. Расчет гидравлического сопротивления при движении дистиллята в кольцевом пространстве.

P1 = λ· (H_HKT · ρ_Д )/(Dэкс.к – d_HKT ) х (v_н ² /2), Πa(1)

где: l – коэффициент трения, l = 0,035;

Н_НКТ - длина колонны НКТ, м;

v _н – скорость нисходящего потока жидкости, м/с;

ρ_Д – удельный вес дистиллята, кг/м³ ;

D_{экс. к} – диаметр эксплуатационной колонны, м;

d_HKT – диаметр НКТ, м;

При работе на 1 скорости:

Р₁ = 0,035·(1450·707)/(0,146 – 0,073) х (0,17² /2) = 0,0071·10⁶ Па;

на 2 скорости:

Р₁ = 0,035·(1450·707)/(0,146 – 0,073) х (0,37² /2) = 0,0339·10⁶ Па;

на скорости 3:

Р₁ = 0,035·(1450·707)/(0,146 – 0,073) х (0,53² /2) = 0,0696·10⁶ Па;

на скорости 4:

Р₁ = 0,035·(1450·707)/(0,146 – 0,073) х (1,03² /2) = 0,263·10⁶ Па.

2. Гидравлическое сопротивление по уравновешиванию столбов жидкости в НКТ и колонне:

P₂ = (ρ_н – ρ_Д )·g ·Н_НКТ ,(2)

где: ρ_н – плотность нефти.

С достаточной точностью для расчетов

P₂ = (820 –707)·9,81·1450 = 1,607 ·10⁶ Па

3. Гидравлическое сопротивление в трубах НКТ:

Р₃ = j ·l_НКТ· Н_НКТ ·ρ_Д · v ² _в /[2 (d_ВН – d_ШТ. )](3)

где: j – коэффициент, учитывающий потери на местных сопротивлениях при движении дистиллята в НКТ,

j =1,1;

l_НКТ – коэффициент трения в НКТ, l_НКТ = 0,04;

d_ВН – внутренний диаметр НКТ, м_;

d_ШТ. – диаметр штанг, м;

v _в- скорость восходящего потока, м/с;

на 1 скорости:

Р₃ = 1,1·0,04·1450·707·0,4 ² /[2·(0,062 – 0,022)] = 0,09·10 ⁶ Па

на 2 скорости

Р₃ = 1,1·0,04·1450·707·0,8 ² /[2·(0,062 – 0,022)] = 0,361·10 ⁶ Па

на скорости 3

Р₃ = 1,1·0,04·1450·707·1,6 ² /[2·(0,062 – 0,022)] = 1,443·10 ⁶ Па

на скорости 4

Р₃ = 1,1·0,04·1450·707·2,91 ² /[2·(0,062 – 0,022)] = 4,775·10 ⁶ Па

Гидравлические сопротивления на выходе агрегата ЦА-320 при обратной промывке ничтожно малы, при расчете их не используют.

5. Давление на выкиде насоса:

Р_в = Р₁ + Р₂ + Р₃ ;(4)

На 1 скорости:

Р_в = 0,0071·10 ⁶ + 1,607·10 ⁶ + 0,09·10 ⁶ = 1,704·10 ⁶ Па;

На 2 скорости:

Р_в = 0,0339·10 ⁶ + 1,607·10 ⁶ + 0,361·10 ⁶ =2,002·10 ⁶ Па;

На 3 скорости:

Р_в = 0,0696·10 ⁶ + 1,607·10 ⁶ + 1,443·10 ⁶ =3,120·10 ⁶ Па;

На 4 скорости:

Р_в = 0,263·10 ⁶ + 1,607·10 ⁶ + 4,775·10 ⁶ =6,645·10 ⁶ Па.

6. Рассчитываем мощность насоса:

N = P_в · Q/η,(5)

где η – К.П.Д насоса, η = 0,65;

на 1 скорости:

N =1,704·10 ⁶ Па·1,4/0,65 = 3,67 кВт;

на 2 скорости:

N =1,704·10 ⁶ Па·2,55/0,65 = 6,68 кВт;

на 3 скорости:

N =1,704·10 ⁶ Па·4,8/0,65 = 12,58 кВт;

на 4 скорости:

N =1,704·10 ⁶ Па·8,65/0,65 = 22,68 кВт.

7. Использование максимальной мощности:

К = (6),

где максимальная мощность насоса N_mах = 130 кВт;

на 1 скорости:

К = 3,67·100/130 = 2,82%;

на 2 скорости:

К = 6,68·100/130 = 5,14%;

на 3 скорости:

К= 12,58·100/130 = 9,68%;

на 4 скорости:

К = 22,68·100/130 = 17,45%.

8. Скорость подъёма дистиллята в Н.К.Т.

v _п =v _в (7),

на 1 скорости v _п = 0,4 м/с

на 2 скорости v _п = 0,8 м/с

на 3 скорости v _п = 1,6 м/с

на 4 скорости v _п = 2,91 м/с

9. Продолжительность подъёма дистиллята в НКТ с разрыхлением парафина и его выносом:

t =H_HKT / v_п (8),

на 1 скорости:

t =1450/0,4 = 3625 сек. = 60,42 мин.;

на 2 скорости:

t =1450/0,8 = 1812,5 сек. = 30,21 мин.;

на 3 скорости:

t =1450/1,6 = 902,25 сек. = 15,10 мин.;

на 4 скорости:

t =1450/2,91 = 498,28 сек. = 8,30 мин.

В НГДУ «ЛН» применяется для промывки скважин нефтедистиллятной смесью комплекты из агрегата ЦА-320 на базе КрАЗ-257 и автоцистерны на базе КамАЗ – 5220 емкостью 8 м³ .

Из гидравлического расчета промывки скважины видно, что оптимальный режим работы агрегата осуществляется на 3 скорости, т. к. при этом режиме происходит наилучшее вымывание парафина с НКТ и соблюдаются технические условия безопасности работы с горючим материалом – давление выкида насоса меньше или равно 7 МПа.

Из условий наименьших гидравлических сопротивлений промывку желательно начинать на 1 скорости, производительностью 1,4 л/с, с постепенным наращиванием расхода (т.е. переходом на 2–3 скорости)

Продолжительность промывки на 3 скорости (объём 8 м³ ) составит 15,10 минут. При окончании промывки в обратной последовательности опускаемся до 1 скорости и заканчиваем промывку.

3.2.4.3 Применение ингибиторов различного типа

Наиболее эффективным методом борьбы с парафином является химический метод, который основан на добавке в поток жидкости при помощи агрегатов ЦА 320 М и АКПП -500, ДРС и ДРП-1, а также УДЭ и УДС, химических реагентов способных гидрофилизации стенок труб, увеличению числа центров кристаллизации парафина в потоке, повышению дисперсности частиц парафина в нефти.

Такими растворителями могут быть водо- и нефтерастворимые ПАВ.

Существует множество типов отечественных и импортных ингибиторов для предотвращения и удаления отложений парафина. Большинство реагентов способствует так же предупреждению образования или разрушению водонефтяных эмульсий. Наиболее эффективные реагенты СНПХ – 7202, 7204, 7400. На месторождениях АО «Татнефть» широко применяется ингибитор для предотвращения и удаления отложений парафина СНПХ-7215, который закачивается в затрубное пространство скважины при помощи агрегатов УЭД и УДС.

Наибольшее распространение на промыслах НГДУ «ЛН» получил ингибитор СНПХ-7212 М, который закачивается в затрубное пространство скважин при помощи устьевых дозаторов УЭД и УДС из расчета 100–200 г./т нефти.

Ингибиторы парафиноотложений можно дозировать в скважины при помощи глубинных дозаторов ДСИ-107. Скважинный дозатор ДСИ-107, разработан ТатНИПИнефти, предназначен для подачи водо-нерастворимых ингибиторов на приём штангового насоса. Дозатор может, применятся в скважинах с обводненностью продукции не менее 10% при температуре рабочей среды от 283 до 373 К (10 – 100⁰ С). Плотность применяемого ингибитора должна быть ниже плотности воды не менее чем на 50 кг/м³ , а кинематическая вязкость – не более 450 м² /с. Дозатор обеспечивает непрерывную подачу химреагента в пределах от 0,1 до 40 л/сут.

Эксплуатация дозатора состоит в следующем: определяются необходимый объём химреагента, длина колонны НКТ для размещения ингибитора и диаметр втулки дозатора для установления режима его работы. На скважину завозят расчетное количество ингибитора и НКТ. Из скважины извлекается насосное оборудование.

Спускается в скважину колонна НКТ расчетной длины, нижний конец которой снабжен заглушкой и пробкой.

Определяется плотность ингибитора (денсиметром) и вязкость его (вискозиметром) при температуре среды на глубине подвески дозатора в скважине, содержание воды в продукции скважины по данным предыдущей эксплуатации скважины.

При условии соответствия параметров раствора ингибитора расчетным, химреагент заливается в колонну НКТ.

Помещается втулка в камеру и заворачивается корпус в корпус. Присоединяют дозатор к колонне НКТ, предварительно ввернув трубку в нижний конец гидролинии, и устанавливают фильтр на нижнем конце нагнетательной гидролинии. Присоединяют насос к дозатору.

Спуск штангового насоса с дозатором в скважину производится в обычном порядке на необходимую глубину.

Подъём оборудования, и извлечение его из скважины производится в порядке, обратном спуску. При этом для подъёма труб без жидкости необходимо слить их содержимое, сбив полую пробку сбрасыванием металлического лома в колонну НКТ после отсоединения от нее дозатора.

Работу дозатора в скважине следует контролировать по изменению дебита скважины, величине нагрузки на головку балансира СК, химическими анализами устьевых проб добываемой жидкости.

Длину колонны НКТ для заливки раствора ингибитора целесообразно подобрать с таким расчетом, чтобы повторная заправка химреагентом производилась при очередном текущем ремонте скважины.

В зимнее время на ряде удаленных скважин применяются обработки ингибитором парафиноотложения ТНПХ – 1А в объеме 20–30 литров на скважину с периодичностью 1 раз в месяц.

3.2.5 Тепловые методы, применяемые в НГДУ «ЛН» для борьбы с отложениями АСПО

Если интенсивность отложения парафина невелика, то при каждом подземном ремонте поднимают трубы на поверхность и удаляют из них парафин пропариванием с помощью ППУ.

Очистка скважин, оборудованных ШГН от парафина производится за счет тепловой энергии пара, закачиваемое в затрубное пространство скважин. При этом происходит расплавление парафина находящегося в НКТ и вынос его из скважины. Настоящая технология предусматривает соблюдение следующих требований:

– периодичность очистки и количество ППУ корректируется старшим технологом промысла;

– очистка скважины от парафина при работающем СГН, при остановленном из-за отложений парафина;

– закачка пара в затрубное пространство производится после предварительного прогрева манифольда до температуры 100–150 ⁰ С;

– при очистке от парафина заклиненных скважин полированный шток устанавливается в верхнее положение, а головка балансира в нижнее положение. После того, как шток уйдет вниз, начинается попытки расхаживания штанговой колонны.

В настоящее время в НГДУ «ЛН» стремятся отказаться от тепловых методов борьбы с АСПО из-за высокой энергоемкости.

Экспериментальные исследования и расчеты распределения температуры по стволу скважины при проведении горячей промывки при помощи АДП показывают, что при глубине спуска насоса, равной 1200 метров, температура, необходимая для расплавления парафина (30–40⁰ С) достигает глубины 400–450 метров. Особенно затруднена промывка через насосы малого диаметра (28–32 мм) из-за малого проходного сечения в клапанных узлах.

Для снижения затрат и повышения эффективности горячих промывок насосного оборудования в компоновку колонны НКТ на глубине около 500 метров включают обратный клапан.

В существующих условиях передвижные парогенераторные установки применяются редко и только в тех случаях, где использование других методов невозможно по технологическим причинам.

3.2.5.1 Расчет потерь теплоты по стволу скважины при паротепловой обработке

Исходные данные: диаметр НКТ d = 0,062 м; суммарный коэффициент теплопередачи К = 666,2 кДж/м² Кч; средний коэффициент теплопроводности горных пород λ = 1,02 кДж/мКч; время прогрева t = 3 час.; потеря теплоты в породе в функции времени за время прогрева f(_τ ) = 3,78; температура рабочего агента (пара) на устье скважины Т_о = 468 К; среднегодовая температура воздуха J₀ = 275 К; глубина интервала закачки рабочего агента Н = 1300 м; геотермический градиент s = 0,0154 К/м;

1. Определим потери теплоты по стволу скважины

Q = 2πrKλ/[λ+rKf(_τ )]·[(T_o -J₀ ) H – σH ² /2](9)

Q = 2·3,14·0,031· 666,2·1,02/(1,02+0,031·666,2·3,78)·[(468 – 275)·1300 – (0,0154·1300² )/2] = 400000 кДж/ч. = 400 МДж/ч;

2. Суммарные потери теплоты за время прогрева:

Qc = Q·t; (10)

Qc = 400·3 = 1200 МДж = 1,2 ГДж;

3. Общее количество теплоты подведенное к скважине:

Q' = i·G (11)

Где i – энтальпия пара при температуре 468 К и давлении 1,2 Мпа,

i = 2820 кДж/кГ; G – массовый расход закачиваемого пара, G = 4200 кГ;

Q' = 2820·4200 = 11844000 кДж = 11,844 ГДж;

4. Определяем количество теплоты дошедшей до забоя;

Q'' = Q' – Qc; (12)

Q'' = 11,844 – 1,2 =10,644 ГДж;

5. Потери теплоты составляют:

η = Qc·100%/Q' (13)

η = 1,2·100%/11,844 = 10,13%.

В настоящее время в НГДУ «ЛН» стремятся отказаться от тепловых методов борьбы с АСПО из-за высокой энергоемкости.

3.3 Техника и оборудование, применяемое для депарафинизации скважин в условиях НГДУ «ЛН»

Для депарафинизации скважин в НГДУ «ЛН» применяют различное оборудование. Краткое их описание и технические характеристики приведены ниже.

Наиболее часто применяют для депарафинизации скважин метод промывки. При промывке микробиологическим раствором, нефтедистиллятной смесью, дистиллятом используются автоцистерны и промывочные агрегаты.

Доставка промывочного раствора на скважину осуществляется в автоцистернах ЦР-7АП, АЦН – 7,5–5334, АЦН-11–257, АЦ-15–5320/8350, АЦ-16П.

Таблица 9 Техническая характеристика автоцистерн

Для промывки скважин применяются самоходные насосные агрегаты: цементировочный агрегат ЦА-320М, насосные установки УН1–100х200,

УН1Т-100х200. Все агрегаты имеют трубки высокого давления с цилиндрической резьбой для быстрой сборки и разборки нагнетательной линии.

Таблица 10 Техническая характеристика ЦА-320 М

3.4 Техника и оборудование при паротепловой обработке

При паротепловой обработке используются специальная техника и оборудование, парогенераторные установки: отечественная ППГУ-4/120М с максимальной производительностью пара 4 т/ч и рабочим давлением 12 МПа, заграничные «Такума» и КSК.

Парогенераторная установка предназначена для выработки пара. Котлоагрегаты установок могут работать на природном газе или жидком топливе. Для предупреждения образования накипи на поверхности нагрева сырую воду перед подачей в котел осветляют и обессоливают в специальных фильтрах.

Таблица 11 Техническая характеристика парогенераторной установки ППГУ – 4/120М

Установка ППУА-1200/100

Предназначена для депарафинизации скважин, промысловых и магистральных нефтепроводов, замороженных участков наземных коммуникаций в условиях умеренного климата. Можно использовать так же при монтаже и демонтаже буровых установок и при прочих работах для отогрева оборудования.

Включает в себя парогенератор, водяную, топливную и воздушную системы, привод с трансмиссией, кузов, электрооборудование и вспомогательные узлы. Оборудование установки смонтировано на раме, закрепленной на шасси автомобиля высокой проходимости КрАЗ-255Б или КрАЗ-257, и накрыто металлической кабиной для предохранения от атмосферных осадков и пыли.

Привод основного оборудования осуществляется от тягового двигателя автомобиля, управление работой установки – из кабины водителя.

Таблица 12 Техническая характеристика ППУА – 1200/100

Агрегаты АДПМ

Предназначены для депарафинизации скважин горячей нефтью. Агрегат, смонтирован на шасси автомобиля КрАЗ 255Б1А, включает в себя нагреватель нефти, нагнетательный насос, системы топливо и воздухоподачи к нагревателю, систему автоматики и КИП, технологические и вспомогательные трубопроводы.

Привод механизмов агрегата – от двигателя автомобиля, где размещены основные контрольно- измерительные приборы и элементы управления.

Таблица 13 Техническая характеристика агрегатов АДПМ-12/150 и 2АДПМ-12/150

Нефть, подвозимая в автоцистернах, закачивается насосом агрегата и прокачивается под давлением через нагреватель нефти, в котором она нагревается до необходимой температуры. Горячая нефть подается в скважину, где расплавляет отложения парафина и выносит их в промысловую систему сбора нефти

3.5 Расчет на прочность стеклопластиковых штанг

С целью определения нагрузок, возникающих в точке подвеса штанг, произведём расчет на прочность комбинированной колонны из стальных и стеклопластиковых штанг. Расчет будем вести согласно «Методики расчета колонны штанг из композиционного материала для ШСНУ», разработанной ВНИИнефтемаш 24.07.1994.

Исходные данные для расчета:

Номер скважины №1696

Глубина подвески насоса Н_нас = 1200 м

Длина хода сальникового штока S = 0,9 м

Число качаний балансира п = 5 мин^-1

Средняя масса 1 м колонны СПНШ т_спнш = 1,05 кг

Средняя масса 1 м колонны стальных штанг т_ст = 2,35 кг

Диаметр плунжера Д_пл = 32 мм

Диаметр штанг dшт = 19 мм

Внутренний диаметр НКТ Двн = 62 мм

Плотность жидкости r_ж = 1090 кг/м³

1. Для вычисления максимальной нагрузки в точке подвеса штанг Р_тах воспользуемся формулой Слоннеджера

Р_тах =(Р_шт + Р_ж )*(1 + S *п/137), Н (20)

где: Р_шт – вес колонны штанг, Н

Р_ж – вес столба жидкости, Н

S – длина хода сальникового штока, м

п – число ходов, мин^-1

2. Вычислим вес колонны штанг Р_шт

Р_шт = Н_нас *g*(т_спнш * ? + ?*т_ст )= 1200*9,81*(1,05 *0,5 + 0,5 *2,35) = 20012,4 Н

3. Найдем вес столба жидкости Р_ж

Р_ж =F_пл *Н_нас *r_ж *g (21)

где: F_пл = p/4*Д_пл ² =p/4*(32*10^-3 ) ² =8,01*10^-4 м ²

Р_ж =8,01*10^-4 *1200*1090 *9,81=10314,5 Н

Вычислим Р_тах ;

Р_тах =(20012,4 + 10314,5)*(1 + 0,9 *5/137)=31323 Н

4. Минимальное усилие в точке подвеса штанг при ходе вниз

Р_т1п =Р_шт ¹ (1 – S *п/137), Н (22)

где: Р_шт ¹ – вес колонны штанг в жидкости

Р_шт ¹ =Н_нас *g* (?*g¹ _спнш + ? *g¹ _ст ) (23)

здесь: g¹ _спнш – вес 1 м СПНШ в жидкости

g¹ _ст – вес 1 м стальных штанг в жидкости

Р_шт ¹ =1200*9,81*(?*0,71+ ? *2,09)=16480,8 Н

Р_т1п =16480,8*(1 -0,9*5/137)=15939,5 Н

5. Для определения напряжений, действующих в точке подвеса штанг, воспользуемся следующими формулами:

f_шт =p/4*d_шт ² = 0,785*(19*10^-3 )² = 2,84*10^-4 м² (24)

s_тах = Р_тах / f_шт = 31323/2,44*10^-4 =110,3 мПа (25)

s_т1п = Р_т1п / f_шт = 15939,5/2,84*10^-4 =56,1 мПа (26)

s_а =(s_тах -s_т1п )/2= (110,3–56,1)/2=27,1 мПа (27)

s_пр = = = 54,7 Мпа (28)

Как видно из вычислений, приведенное напряжение, действующее в точке подвеса штанг равно 54,7 МПа.

Так как по предельно допустимым приведенным напряжениям для стеклопластика у нас нет значений, то воспользуемся минимальным значением предельно допускаемых приведенных напряжений для стали марки 40. В пользу стеклопластиковых штанг говорит также, что разрушающее напряжение при растяжении у них больше, чем у стальных: 760 МПа у стеклопластика и 610 МПа у стали.

[s_пр ]=70мПа – приведенное напряжение для стали

Полученное s_пр =54,7 мПа свидетельствует о возможности использовать в качестве материала для штанг стеклопластик.

Для приведения эксперимента было подобранно 9 скважин. Для определения эффективности использования стеклопластиковых штанг скважины были оборудованы счетчиками активной и реактивной электрической мощности.

Ниже в таблице №14 приведены результаты расчетов.

Таблица. 14 Результаты анализа работы СПНШ

Сравнивая результаты можно сделать вывод, что нагрузка на головку балансира станка-качалки уменьшилась в среднем на 20–25% при условии комплектации колонны штанг из стеклопластика и стали.

3.6 Выбор оборудования для подачи реагента (ингибитора)

Существуют два основных способа подачи реагента в обрабатываемую систему: непрерывное (периодическое) дозирование и разовая обработка.

Наиболее эффективным способом является непрерывное дозирование, обеспечивающее постоянный контакт реагента с обрабатываемой системой и частично предупреждающее образование АСПО. Однако этот способ требует обвязки специального оборудования на устье каждой скважины (насос – дозатор, емкость для реагента, поршневой насос для смешения, манифольд и др.).

Реагент в затрубное пространство постоянно подается устьевыми дозаторами УДЭ и УДC конструкции НПО Союзнефтепромхим и СКТБ ВПО Союзнефтемашремонт.

УДЭ и УДC можно применять также для борьбы с солеотложением, коррозией оборудования нефтяных скважин и внутрискважинной деэмульсации нефти.

Электронасосная дозировочная установка УДЭ в зависимости от дозировочного насоса имеет четыре типоразмера: УДЭ 0,4/6,3; УДЭ 1/6,3; УДЭ 1,6/6,3; УДЭ 1,9/6,3. Установки комплектуются специальными дозировочными насосами: НД 0,4/6,3 К14В; НД 1/6,3 К14В; НД 1,6/6,3 К14В; НД 1,9/6,3 К14В. Они обеспечивают максимальные подачи реагента 0,4; 1; 1,6 и 1,9 л/ч при максимальном давлении нагнетания 6,3 МПа. Потребляемая мощность насоса 0,5 кВт, масса 32 кг.

Установка имеет бак на 450 л; габаритные размеры установки 1230х690х1530 мм, масса 220 кг, рабочая температура 223 – 318 К.

Принцип работы УДЭ заключается в следующем. Реагент из бака 5 через фильтр 6 по всасывающему трубопроводу 11 поступает в плунжерный насос – дозатор 13 и по нагнетательному трубопроводу 14 подается в затрубное пространство скважины. Подача регулируется изменением длины хода плунжера.

Наибольшее число установок эксплуатируется в ПО «Татнефть». Дозировочные установки изготавливаются Лениногорским заводом «Нефтеавтоматика», а дозировочные насосы – Свесским насосным заводом.

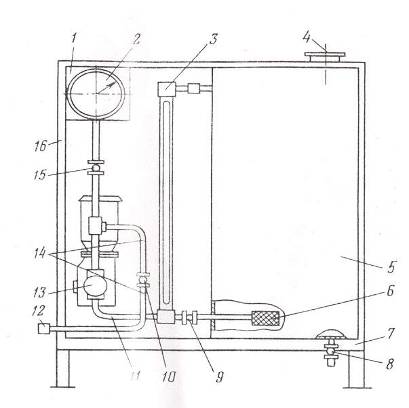

Рис. 4 Дозировочная установка УДЭ

1 – дозировочный блок, 2 – электроконтактный манометр, 3 – указатель уровня, 4 – заливная горловина, 5 – бак, 6 – фильтр, 7 – рама, 8 – сливной вентиль, 9, 10, 15 – вентили, 11 – всасывающий трубопровод, 12 – обратный клапан, 13 – электронасосный агрегат, 14 – нагнетательный трубопровод, 16 – кожух

Комплектная дозировочная установка УДС с приводом от станка – качалки располагается на СК. Её нагнетательный трубопровод присоединяется к затрубному пространству скважины, а рычаг дозировочного насоса посредством гибкой тяги к балансиру СК. Подача устанавливается регулятором длины хода плунжера насоса и изменением мест крепления тяги к рычагу насоса и к балансиру СК. Подача дозировочного насоса составляет 0,04–0.63 л/с; давление нагнетания 6,3 МПа; вместимость бака 250 л, габаритные размеры 1500 х 730 х 735 мм, масса 145 кг.

По сравнению с другими дозировочными установками УДС-1 обеспечивает большую точность регулирования подачи, имеет более простую конструкцию, она безопасна (снабжена предохранительным устройством и не питается электрическим током) и удобна в эксплуатации.

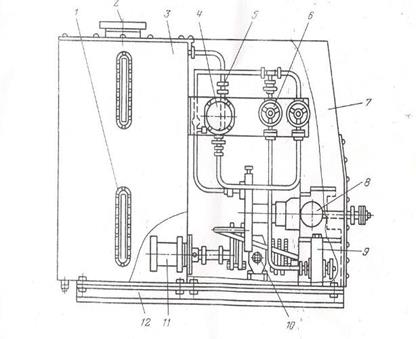

Рис. 5 Дозировочная установка УДС

1 – указатель уровня, 2 – горловина, 3 – бак, 4 – манометр, 5 – предохранительный клапан, 6 – вентиль, 7 – кожух, 8 – насос дозировочный, 9 – обратный клапан, 10 – трехходовой клапан, 11 – фильтр, 2 – рама

Периодическое дозирование может осуществляться при использовании перечисленного выше оборудования или с помощью специального устройства для ввода реагента под давлением, первый случай имеет те же недостатки что и непрерывное дозирование. Во втором случае затрубное пространство перекрывают задвижкой 3, открывают вентиль 6 для сброса газа из емкости 4, снимают заглушку 5, закрывают вентиль 6, заливают реагент в емкость 4, закрепляют заглушку и открывают задвижку 3; регент поступает в затрубное пространство.

Рис. 6 Принципиальная схема устройства ввода реагента в затрубное пространство по давлением: 1 – устьевая арматура, 2 – выкидная задвижка,

3 – задвижка затрубного пространства, 4 – резервуар для реагента, 5 – заглушка, 6 – вентиль.

При этом способе подачи реагента обслуживание упрощается, но снижается эффективность действия реагента.

4. Охрана труда и противопожарная защита

4.1 Охрана труда и техника безопасности

При эксплуатации скважин для удаления АСПО применяется паропередвижная установка, при её работе должны выполняться следующие правила безопасности:

– паропередвижная установка (ППУ) на скважине устанавливается от устья на расстоянии не менее 25 метров с наветренной стороны так чтобы обеспечивался обзор для машиниста ППУ;

– обвязка выполняется бесшовными стальными трубами, испытанными на пробное давление Р_пр =1,5Р_раб ;

– при пропаривании арматуры скважин, оборудования и трубопроводов, в которых ожидается повышение давления необходимо установить обратный клапан (непосредственно у установки или на любом стыке магистральных труб);

– на арматуре скважины, подвергаемой пропарке, необходимо предусматривать специальный патрубок с вентилем или задвижкой для подсоединения паропроводов от ППУ;

– при пропарке арматуры скважины, оборудования и трубопроводов надо знать максимальное рабочее давление, допускаемое для данного типа арматуры и не превышать его;

– для подачи пара в насосно – компрессорные трубы, уложенные на мостках, паропровод должен быть оборудован специальным наконечником, который должен соединятся к трубе на резьбе или накидным приспособлением на муфту.

Концы труб должны быть уложены со стороны устья в одной плоскости;

– пропарку с использованием шланга с наконечником, закреплённым на деревянном держаке, производить только наружных поверхностей труб, шланг и другого технологического оборудования;

– подача пара в пропарочные трубы должна быть постепенной до выхода пара из противоположного конца трубы, во избежание появления пробок;

– пуск пара производить только по сигналу с места присоединения паропроводов и после удаления людей на безопасное расстояние;

– пропарка штанг от замазученности и парафина производится с помощью шланга с наконечником, которые закреплены на деревянном держаке длинной не менее 1,5 м;

– очистка и пропарка от замазученности станка – качалки машинист производит с помощью шланга с наконечником прикреплённых к деревянному держаку длинной не менее 2,5 метра. В случае невозможности пропарки балансира из-за высоты, то бригада КРС устанавливает стеллажи или подготавливает лестницу с которой производится пропарка оборудования находящееся на высоте.

При подъёме на высоту свыше 1,5 метра необходимо применять предохранительный пояс от падения;

– разработка паропроводов производится после снижения давления пара до атмосферного и охлаждения труб;

– замазученность и парафин оставшийся на территории скважин и баз необходимо убирать.

При использовании удаления АСПО химическими методами необходимо соблюдать особые меры предосторожности и технику безопасности.

Среди химических реагентов, используемых для борьбы с АСПО, имеются токсичные, взрывоопасные, с низкой температурой вспышки. Поэтому при работе с такими реагентами должны соблюдаться особые меры предосторожности.

На территории (или в помещении) для хранения и применения газового бензина запрещается обращаться с открытым огнем; искусственное освещение должно быть выполнено во взрывобезопасном исполнении.

Ремонтные работы на резервуарах, сосудах должны производиться инструментами, не дающими при ударе искру. Технологическое оборудование и коммуникации для транспортирования газового бензина должны быть заземлены.

Запрещается перекачивание газового бензина при помощи сжатого воздуха. Содержание паров газового бензина в воздухе рабочей зоны должно составлять не более 300 мг/м³ .

При разливе бензина облитые части машины должны быть насухо протерты, а пролитый на пол или на землю бензин – засыпан песком. Последний необходимо собрать в отдельную тару и вывезти из территории или помещения. Указанные работы должны производиться в фильтрующем противогазе марки А (коробка коричневого цвета).

Сосуды, смесители, коммуникации, насосные агрегаты должны быть герметичны.

Помещение должно быть снабжено общеобменной механической вентиляцией согласно действующим нормам.

При работе с газовым бензином применяют индивидуальные средства защиты: противогаз и спецодежду.

Запрещается использовать газовый бензин для мытья рук и чистки одежды.

Рабочие места должны быть оборудованы источником острого пара, песком, пенным или углекислотными огнетушителями, кошмой, асбестовой тканью.

Аналогичные меры предосторожности должны соблюдаться и при использовании других углеводородных растворителей.

5. Охрана недр и окружающей среды

5.1 Мероприятия по охране окружающей среды и недр в условиях НГДУ «ЛН»

Республика Татарстан характеризуется высоким промышленным потенциалом, богатыми природными ресурсами; нефтяные месторождения Татарстана расположены на территории 21 административного района республики и 3 районов соседних республик и областей с общей площадью более 30 тысяч кв. км.

В 1997 году для предприятий Татарстана было отчуждено более 34 тыс. га. В последние годы в Татарстане увеличивается доля сернистых нефтей, газов и сероводородсодержащих пластовых вод, что усложняет экологическую обстановку. Разработка залежей вязкой нефти и битума с применением большой гаммы химических реагентов и тепловых методов тоже значительно усугубляют ситуацию. Приведенные данные показывают, на сколько высока ответственность нефтяников в деле охраны природы.

Разработаны методические основы оценки технологической нагрузки, проведено ранжирование территории по антропогенному воздействию на природу. В основу экологических программ были заложены результаты систематических исследований. В них обоснована и сформулирована постановка задачи, состоящей из следующих концепций:

свести до минимума вредное воздействие сопутствующих нефтедобыче процессов нарушения экологии;

добиться управляемости производственных процессов, чреватых экологически негативными последствиями; проводить регенерационные мероприятия, и, по максимуму, восстановить среду нашего обитания до того состояния, которое было характерно для начала разработки нефтяныхместорождений.

На территории НГДУ «ЛН» находится много населенных пунктов: города, деревни, рабочие поселки. Вокруг населенных пунктов устанавливаются санитарно-защитные зоны.

Многие из промысловых сооружений расположены в санитарно-защитных зонах населенных пунктов, родников и ручьев. Эти объекты являются потенциальными загрязнителями атмосферы, почв, грунтовых и подземных пресных вод при возможных авариях и разгерметизации. При бурении, добыче, сборе и транспортировке нефти имеет место загрязнение почв и грунтов. Основные площади замазученных земель располагаются обычно вдоль водопроводов, часто вдоль ряда скважин.

Все отходы предприятий по добыче нефти оказывают отрицательные воздействия на объекты окружающей среды и представляют угрозу здоровью населения, проживающего в нефтедобывающих районах. Поэтому на промысловых объектах необходимо более эффективно осуществлять технологические, санитарно-технические и организационные мероприятия по контролю за состоянием окружающей среды. Все эти мероприятия позволяют с наименьшим вредом для окружающей среды добывать и транспортировать нефть, быстро и без осложнений устранять причины и последствия загрязнения. В НГДУ «ЛН» осуществляются работы, направленные на улучшение экологической обстановки на территории деятельности предприятия.

5.2 Охрана атмосферного воздуха

За последние 5 лет выбросы в атмосферу загрязняющих веществ сократились с 22000 тонн до 4500 тонн в год. Это было достигнуто благодаря проводимой определенной работой в этом направлении в НГДУ.

Была проведена реконструкция канализационного хозяйства, на ЛОС и ГТП было ликвидировано 12 накопителей. Пущена в работу установка улавливания легких фракций УЛФ, что позволяет ежемесячно улавливать 500–550 тонн нефти.

Подготовка сточной воды переведена на УКНП на герметизированную систему.

Топливно-энергетический комплекс является основным загрязнителем атмосферного воздуха, на долю которого приходится 87% или 66 000 тонн вредных веществ в год.

По сравнению с 2004 годом валовые выбросы снизились на 21,3%

Таблица 15 Количество источников и объемы выбросов, поступающих в атмосферу от промышленных предприятий

Сокращение выбросов достигнуто за счет уменьшения количества источников выбросов и ввода установок улова легких фракций углеводородов в НГДУ ЛН.

С целью уменьшения воздействия автотранспорта на окружающую среду необходимо:

– осуществить вынос крупных автотранспортных предприятий за черту города;

– наладить производство неэтилированного бензина;

- применять нейтрализаторы для выхлопных газов и присадки к моторному топливу;

- активизировать перевод автомашин на газовое топливо.

5.3 Охрана вод

Систематические наблюдения за состоянием поверхностных водоемов в нефтедобывающих районах юго-западной республики Татарстан были начаты ТатНИПИнефть в 1969 году. Осуществляются силами химико-аналитических лабораторий УПТЖ и НГДУ. С 1991 года к этой работе были привлечены ТГРУ и КГУ. Под наблюдением находятся все реки и малые речки Лениногорского района. В пробах речной воды ежемесячно (НГДУ) и ежеквартально (УПТЖ) определяют содержание нефти (плавающей и эмульгированной), хлоридов, сульфатов, а так же рН, жесткость, общую минерализацию, потребность в кислороде БПК5, тип и концентрацию ПАВ, нитраты и другие.

В настоящее время на территории нефтепромыслов под наблюдением лаборатории охраны природы находятся 14 речек (ежедневно) и 69 родников (ежеквартально).

Благодаря проведенным в очагах загрязнения подземных вод комплексным эколого-гидрологическим исследованиям, источники загрязнения подземных вод в основном известны.

Разработаны мероприятия и методы предотвращения этих загрязнений.

5.4 Охрана земель

В результате упорядочения и более продуманного размещения сооружений, применение кустового и горизонтального бурения скважин значительно сократится отвод земель под нефтяные объекты. Так в начале 90-х годов под сооружениями и коммуникациями АО «Татнефть» находилось более 55 тыс. га, а в настоящее время –34 тыс. га, хотя фонд пробуренных скважин за этот период возрос в 1,3 раза.

Наряду с сокращением отвода земель за счет применения новых технологий бурения и разработки месторождений, нефтяникам уделяется большое внимание сохранения плодородия почв. В среднем сегодня возвращается прежним пользователям на 1500 га сельхоз. угодий АО «Татнефть».

Длительное время, нередко десятилетиями, хранились в открытых амбарах т.н. нефтешламы, оставшиеся в наследство от прошлого. Для утилизация создано совместное предприятие. Более полумиллиона тонн нефтешламов уже переработаны по технологии, разработанной учеными «ТатНИПИнефть», предприятием «Татойлгаз» совместно с Германией. Эта работа продолжается, а для предотвращения дальнейшего накопления шламов, загрязняющих природную среду, разработана технология без амбарного бурения с использованием передвижных буровых установок.

Из года в год в НГДУ «ЛН» уменьшаются площади нарушенных земель.

Это достигнуто за счет уменьшения аварийности на трубопроводах, а так же большой положительный эффект оказала остановка бригад ПРС, КРС и строительных организаций на период весенней распутицы. Кроме того, большая часть бригад ПРС в НГДУ «ЛН» переведены на колесный ход, что резко позволило уменьшить порчу земель.

Продолжаются работы по охране недр и окружающей среды:

а) Исследование и наращивание цемента за кондуктором;

б) Исследование и герметизация колонн;

в) Физическая ликвидация скважин в санитарно-защитных зонах населенных пунктов рек и ручьев, а так же в зонах питания родников.

Список использованной литературы

1. Акульшин А.И., Бойко В.С. Эксплуатация нефтяных и газовых скважин. М.: Недра, 1989 г.

2. Гиматудинов Ш.К. Справочная книга по добыче нефти. М.: Недра, 1974 г.

3. Государственный доклад о состоянии окружающей природной среды Республики Татарстан. Издательство Природа, 1997 г.

4. Документация НГДУ «Лениногорскнефть»

5. Куцын П.В. Охрана труда в нефтяной и газовой промышленности. М.: Недра, 1987 г.

6. Муравьев В.М. «Эксплуатация нефтяных и газовых скважин» М.: Недра, 1978 г.

7. Юрчук В.А., А.З. Истомин «Расчеты в добыче нефти» М.: Недра, 1997 г.

Южно-Ягунское нефтяное месторождение

Мероприятия по интенсификации добычи нефти на Мишкинском нефтяном месторождении

Выбор и расчет оборудования для депарафинизации нефтяных скважин в условиях НГДУ "ЛН"

Оптимизация технологических режимов работы скважин механизированного фонда

Эффективность методов борьбы с асфальтосмолистыми парафиновыми отложениями в условиях НГДУ Нурлатнефть

Технология ремонтно-изоляционных работ на примере СНПХ-9633

Асфальто-смолисто-парафиновые отложения на Зай-Каратайской площади

Экономика и организация работ по борьбе с парафином

Teхнические средства борьбы с АСПО

Эксплуатационные скважины для освоения месторождений Западной Сибири

Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз»

Ремонт и обслуживание скважин и оборудования для бурения

Бурение и оборудование скважин при подземном выщелачивании полезных ископаемых

Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м

Анализ режима работы скважин оборудованных УЭЦН на примере ОАО "Сибнефть"

Установки погружных центробежных насосов (УЭЦН)

Проектное решение по разработке месторождения

Проект бурения нефтяной скважины

Отчет о практике специальности Разработка и эксплуатация нефтегазовых месторождений
