Курсовая работа: Расчет показателей разработки однородного пласта на основе модели двухфазной фильтрации для жесткого

Федеральное агентство по образованию

Самарский Государственный Технический Университет

Нефтетехнологический факультет

Кафедра «Разработка и эксплуатация нефтяных и газовых месторождений»

КУРСОВАЯ РАБОТА

по дисциплине «Подземная гидромеханика углеводородов»

РАСЧЕТ ПОКАЗАТЕЛЕЙ РАЗРАБОТКИ ОДНОРОДНОГО ПЛАСТА

НА ОСНОВЕ МОДЕЛИ ДВУХФАЗНОЙ ФИЛЬТРАЦИИ

ДЛЯ ЖЕСТКОГО ВОДОНАПОРНОГО РЕЖИМА

(ПЛОСКОРАДИАЛЬНОЕ ДВИЖЕНИЕ)

Вариант № 70

Выполнил: студент , курс, группа

Проверил: преподаватель

Оценка: ________ «____»________ 200... г.

Самара 2006

Содержание

Задание……………………………………………………………………

1 Теоретическая часть.........................................................................

2 Расчетная часть……………………………….................................

Список использованных источников…………………………………...

Задание

Нефтяное месторождение площадью F запланировано разрабатывать с использованием заводнения при однорядной схеме размещения скважин. Элемент однорядной схемы, содержащий одну нагнетательную скважину ("1/2 добывающей и 1/2 нагнетательной"), имеет ширину b и длину L.

Месторождение вводится в разработку за Т лет, причем за каждый год вводится в действие по N элементов. Разрабатываемый пласт месторождения имеет следующие параметры: общая нефтенасыщенная толщина h₀ , абсолютная проницаемость К, пористость m, насыщенность связанной водой S_cв , вязкость нефти в пластовых условиях µ_н , вязкость воды µ_в .

Пласт сравнительно однородный. Установлено, что вытеснение из него нефти водой происходит непоршневым способом. При этом относительные проницаемости для нефти K_н (S) и воды K_в (S), зависящие от водонасыщенности S, представлены в виде аналитических соотношений:

2

K_в ( )s = при Sсв ≤ S ≤ S1

при S₁ ≤ S ≤ S_x

При этом S_cв и S* известны. Значение S₁ определяется из условия равенства относительных проницаемостей для нефти и воды при S = S₁ .

В пласт с линии нагнетания х = 0 закачивается вода с расходом q. Приемистость одной нагнетательной скважины составляет соответственно 2q. Коэффициент охвата пласта заводнением η₂ . Добывающие скважины выбывают из эксплуатации при обводненности продукции, равной В.

Требуется:

1) определить изменение во времени добычи нефти, воды, обводненности продукции и текущей нефтеотдачи для элемента системы разработки и для месторождения в целом;

2) определить перепад давления в элементе системы разработки при х_в = 0, х_в = L/2 и х_в = L;

если радиус нагнетательной скважины r_нс = 0.1 м; а приведенный радиус добывающей скважины r_с = 0.01 м;

площадь месторождения нефтенасыщенная толщина пласта коэффициент пористости абсолютная проницаемость насыщенность связанной водой предельная водонасыщенность динамическая вязкость нефти динамическая вязкость воды расход закачиваемой воды коэффициент охвата заводнением время ввода в разработку

число элементов площади, вводимых в эксплуатацию в течение полугода предельная обводненность

7 ² ;

F = 1.15 × 10 м h₀ = 20 м; m = 0.21 ед; K = 0.27 мкм² ; s_св = 0.15 ед; s_х = 0.79 ед;

− 3

µ_н = 8 × 10 Пас;

− 3

µ_в = 1 × 10 Пас;

q = 200 м³ /сут; η₂ = 0.79 ед;

T = 2.5 лет;

N = 20 ед;

B = 96.5 %;

Относительные проницаемости заданы в виде аналитических зависимостей.

2. Расчетная часть

Приступая к решению, определим прежде всего численное значение коэффициента А, входящего в приведенные зависимости К_н (S) и К_в (S). Для этого воспользуемся условием, что К_в (1) = 1. Имеем:

1 1

A === .86772 A = 0.868

⎛ 1 − s_св ⎞⎛ 1 − .15 ⎞

^⎜ _⎝ s_х − sсв⎠ ^⎜ ⎝.79 − .15⎠

Примечание: Определение неизвестных, решение систем уравнений и прочие трудоемкие вычислительные задачи целесообразно решать, используя в качестве электронного калькулятора - ЭВМ. В данном случае используем математический пакет Mathcad и его оператор нахождения корней уравнений «Given и Find».

Теперь найдем S₁ . Имеем:

Given

2

⎛s1 − sсв⎞ ⎛s1 − sсв⎞

⎜ = A ⋅ ⎜ ; => s₁ = Find s( )₁ ; => s₁ = 0.732

_⎝ s_х − sсв⎠ _⎝ s_х − sсв⎠

Строим зависимость относительных фазовых проницаемостей от водонасыщенности, задаваясь значениями S в пределах от S_cв до 1. При этом пользуются следующими уточненными выражениями относительных фазовых проницаемостей: s = s_св ,s_св + 0.01 ..s_х

2

⎛ s_х − s ⎞ K_н ( )s = ⎜

K_в ( )s =if s_св ≤ s ≤ s₁

⎠

св ⎞ if s₁ ≤ s ≤ s_х Относительные проницаемости

Рисунок 7

Таким образом, при s_св ≤ s ≤ s₁ где s₁ = 0.732 функция Бэкли-Леверетта

s − s

⎛ в ⎛ х ⎞

или f(s)

^µ

2 в 2

(s − s_св ) + ⋅ (s_х − s)

µ_н s − s_св ⎞ s − s

_⎝ sх − sсв⎠ µ_{н ⎝} sх − sсв⎠

При построении кривой применим ЭВМ. Зададим условия и пределы построений:

s = s_св ,s_св + 0.03 ..s_х

Касательную построим вручную, что упрощает расчет, но проигрываем в точности.

s_B = 0.4 ^{f s} ( )_B = 0.767

s(x)

Рисунок 8

Из кривых (рисунок 8) ОФП видно, что (S*) = 1 .

f(s) = s = Теперь необходимо построить кривую f '(s). Функцию f '(s) получим путем обычного дифференцирования функции f(s).

Таким образом, при s_св ≤ s ≤ s₁

(s − sсв)2

df(s) =

(s − s_св ) + ⋅ (s_х − s)

При s₁ ≤ s ≤ s_х ^н

s − s_св ⎞ s − s

_⎝ sх − sсв⎠ µ_{н ⎝} sх − sсв⎠

Делаем проверку удовлетворяется ли условие на входе в пласт, то есть при х = 0, где s = s_х .

Примечание: Здесь мы можем опустить процесс отыскания производной, но при этом получаем все необходимые данные по последоваельности расчета.

(s − sсв)2

При s = s_св df(s) =df(s) = 0

(s − s_св ) + ⋅ (s_х − s)

н

s = s_св ,s_св + 0.01 ..s_х

При s_. = s_B df(s) = 2.348

s

Рисунок 9

Здесь h₀ ⋅ η₂ - охваченная заводненном толщина пласта.

h = h₀ ⋅ η₂ = 20. ⋅ .79 = 15.80 м;

Площадь кругового элемента Fэ определяют, зная общую площадь месторождения, а также сроки и темпы его ввода в эксплуатацию. Для заданных условий:

F 11500000.

F_э = = = 115000.00 м² ; 2 ⋅ N ⋅ T 2 20.⋅ ⋅ 2.5

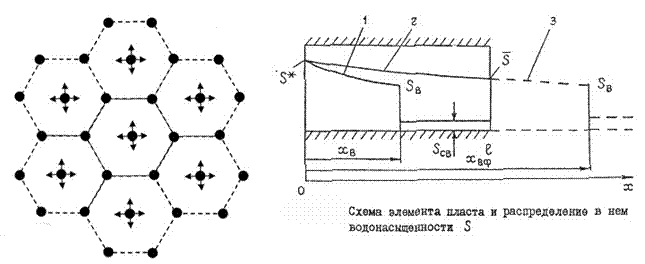

Радиус кругового элемента, эквивалентного семиточечному элементу площади;

r_k = = 191.326 м;

2 ²

r_k ⋅ h ⋅ m ⋅ π 191.326 ⋅ 15.80 ⋅ .21 ⋅ π

Имеем: t_xсут суток;

txсут 812.575

t_x = = = 2.2262 года;

365 365

df(sB) ⋅ (1 − s_св ) 2.3479 ⋅ (1 − .15)

df(s) = s = Чтобы определить текущую обводненность продукции v и текущую нефтеотдачу η в водный период разработки, используем формулу, которая применительно к рассматриваемому случав принимает следующий вид:

df s( )a tx txсут ⋅ sB

= или df s( )_a =

df s( )_B t t

Задавая различные значения t, определяем f '(S), а затем по графику (рисунок 10) - искомое значение S_а .

txсут ⋅ ^dfs B

t = 0.5 0.5, + 0.5 ..15 dfs_a ( )t = t 365⋅

tx_сут ⋅ df(sB) 812.575 ⋅ 2.3479

dfs_a ( )t_x = = = 2.3479

t_x ⋅ 365 2.2262 365⋅

Покажем на графике значение S_а при t_x и в функции времени.

Обычная методика

Строим при помощи ЭВМ вспомогательные вертикальные линии - пересечение производной функции fSa(t) (как функция от Sa) с искомыми точками Sa, по которым и находим точное значение Sa. Далее на рисунке показана производная функции f(S) и вертикальные линии проецируя точку на ось ординат - определяем соответствующее значение производной функции f(Sa).

Водонасыщенность, время

Рисунок 10

Автоматизированная методика

Предыдущая методика отличается неточностью и неоправданными трудозатратами. При помощи программы Mathcad производим сплайновую аппроксимацию (линейный сплайн) для функции f(S) + S и строим тождественную предыдущему рисунку кривую f(S). Но точки на рисунке 10 произвольны и не соответствуют принятой кратности периодов разработки скважин - 0,5 лет.

Поэтому необходимо аппроксимировать также функции f(Sа) + S и определить значения Sа для моментов, кратным 0,5 лет. Рисунок 11 строить нет необходимости, т.к. он является лишь проверкой соответствия стандартному расчету и скорректирован для моментов, кратных 0,5 лет.

Значения Sа определяются подстановкой в аппроксимированную функцию f(Sа) + S значений f(Sа) для моментов времени t кратных 0,5 лет.

Определение Sa

Водонасыщенность, время

Текущая обводненность продукции элемента v_э составит f(s_a ).

Текущая добыча нефти из элемента q_нэ , приведенная к пластовым условиям, при t > t_x составит q_нэ = q_жэ (1 - v_э ), a добыча воды q_вэ = q_жэ v_э .

Текущую нефтеотдачу ^η _э для элемента разработки определяем по формуле:

t

⌠

⎮ q_нэ ( )t dt t

⌡ ⌠

⎮ q_нэ ( )t dt = Q_н

2 ⌡0

r_k ⋅ h₀ ⋅ m ⋅ π ⋅ (1 − s_св )

Таблица 1 - Показатели разработки элемента

Согласно плану разбуривания и обустройства месторождения каждые полгода в

в течение T = 2.5 лет в эксплуатацию вступает по N = 20 элементов.

Всего за T = 2.5 лет в эксплуатацию будет введено N T⋅ ⋅ 2 = 100 элементов.

Отмечается следующее:

1) продолжительность разработки элемента пласта до предельной обводненности продукции составляет:

T_пред = 8.4 лет; B = 96.5 %;

2) достигнутый коэффициент нефтеотдачи η_д = 0.528

5 ³ нефти;

3) в безводный период разработки будет извлечено Q_нх = 1.625 × 10 м

4) коэффициент безводной нефтеотдачи η₀ = 0.396 Это значение совпадает с расчетным.

5) нефтеотдача элемента пласта в течение водного периода разработки увеличится

на η_д − η₀ = 0.132 пунктов.

0 2 4 6 8 10 12

Годы

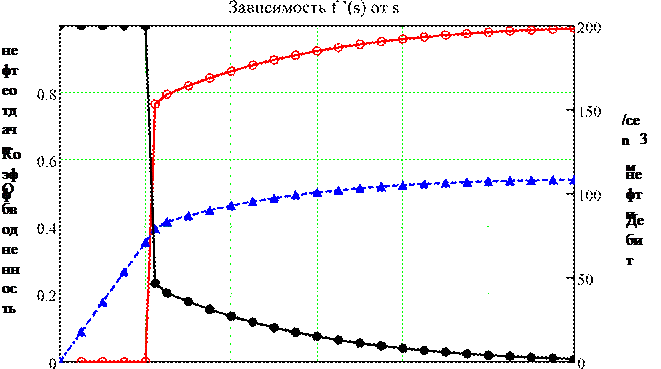

обводненность коэффициент нефтеотдачи коэффициент нефтеотдачи дебит нефти дебит нефти

Рисунок 12

Таблица 3 - Динамика добычи воды из месторождения N = 20

Таблица 4 - Динамика коэффициента текущей нефтеотдачи

Отмечается следующее:

1) разработка месторождения завершится через 11,75 лет при обводненности продукции

B = 96.5 %;

2) накопленная добыча нефти к концу разработки достигнет

м³ ;

3) конечная нефтеотдача составит η_к = 0.595

После того как определены технологические показатели разработки месторождения рекомендуется рассчитать показатели работы одной добывающей скважины среднесуточные дебиты жидкости, нефти и воды. Предварительно следует определить количество действующих скважин для заданных промежутков времени

с учетом темпов разбуривания и обустройства месторождения.

Если семиточечная схема размещения скважин охватывает число элементов площади N > 1, то количество добывающих скважин n_d = 3N + 4.

Так, если в течение первого полугодия (t = 0,5) в эксплуатации находятся N = 20 элементов площади, то

n_d = 3 ⋅ N + 4 ; => n_d = 64

Для других значений времени t расчет выполняется аналогично, максимальное число действующих добывающих скважин равно

n_dmax = (3 ⋅ N) ⋅ (2 ⋅ T) + 4 ; => n_dmax = 304

По мере достижения предельной обводненности извлекаемой продукции скважины выводятся из эксплуатации, к концу разработки месторождения их количество уменьшается.

Рассчитывают перепад давления в элементе системы разработки на основе модели поршневого вытеснения нефти водой.

Предварительно находят параметр σ как половину расстояния между добывающими скважинами вдоль кругового контура радиусом r_к .

Для семиточечного элемента системы разработки месторождения.

2 ⋅ π ⋅ r_k

σ = ; => σ = 100.178 м;

6 2⋅

0 2 4 6 8 10 12

Годы

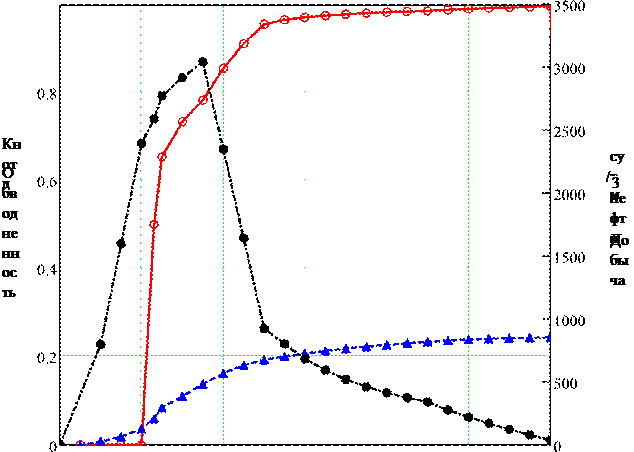

обводненность коэффициент нефтеотдачи добыча нефти добыча нефти

Рисунок 12

Зависимость q_н , v и η от времени t для месторождения

Таблица 5 - Показатели эксплуатации скважин

а) при r_в = r_нс в области элемента пласта r_нс ≤ r_в ≤ r_к движется чистая нефть.

Считают, что фазовая проницаемость для нефти в этом случае равна абсолютной проницаемости пласта, a K_н = K_н (S_cв ) = 1. Тогда равно

KнSв = 1 ∆ = P_н − P_с

q

k =

− 12

2 ⋅ π ⋅ K ⋅ h₀ ⋅ η₂ ⋅ 86400 ⋅ 10

k

⎛ ⎛ ⎞ ⎞

⎜ ⎜

⎜⎟

⎜

∆ = k ⋅ ⎜ +

⎝ KнSв 2 ⋅ KнSв ⎠

⎜ 6 2⋅ 2⋅π⋅191.326 ⎞

⎝ 1 2 1⋅ ⎠

6

∆ = 7.882 × 10 МПа;

rк

б) при r_в = r_к /2 в области элемента пласта r_нс ≤ r_в ≤ движется вода. 2

Фазовая проницаемость породы для воды в этом случае равна

KнSх = A KнSх = 0.868

⎡ ⎡ ⎛ σ⎞⎤ ⎤

⎢⎢ r ⎢2 ⋅ ⎜⎝rk − π ⎠ σ ⎥⎥

⎢

∆ = k ⋅ ⎢ + + ⎥ ; =>

⎣ KнSх KнSв 2 ⋅ KнSв ⎦

6

∆ = 3.823 × 10 МПа;

в) при r_в = r_к во всей области фильтрации движется вода, поэтому

⎛ ⎛ ⎞ ⎞

⎜ ⎜

⎜⎟

⎜

∆ = k ⋅ ⎜ +

⎝ KнSх 2 ⋅ KнSх ⎠

⎜ 6 2⋅ 2⋅π⋅191.326 ⎞

⎝ A 2 ⋅ A ⎠

6

∆ = 1.135 × 10 МПа;
