Курсовая работа: Проектирование локальной вычислительной сети Разработка схемы
Кафедра «Электронно-вычислительная аппаратура»
Курсовая работа по дисциплине
«Локальные вычислительные сети»
на тему:
«Проектирование ЛВС»
Москва 2007 г.
Аннотация
В данной курсовой работе требуется разработать схему локальной вычислительной сети в соответствии с ТЗ.
Содержание
3. Построение таблиц маршрутизации
3 .6. Рабочая станция 192.168.17.6
3.7. Рабочая станция 192.168.15.8
3 .8. Рабочая станция 192.168.16.7
3 .9. Рабочая станция 192.168.14.9
3 .10. Рабочая станция 192.168.18.5
3 .11. Рабочая станция 192.168.19.4
4. Сегментирование сети с помощью VLAN
5. Настройка VLAN на коммутаторе CISCO
Спроектировать локально-вычислительную сеть, состоящую не менее чем из 4 маршрутизаторов и имеющую не менее 5 сетей 3 уровня. Спроектированную сеть необходимо изобразить графически для каждого из уровней (одна схема для сетевого, другая для канального). Составить таблицы маршрутизации для всех маршрутизаторов, а также для рабочей станции каждого сегмента сети. Иметь один маршрут по умолчанию. При проектировании сети использовать технологии Ethernet и VLAN.

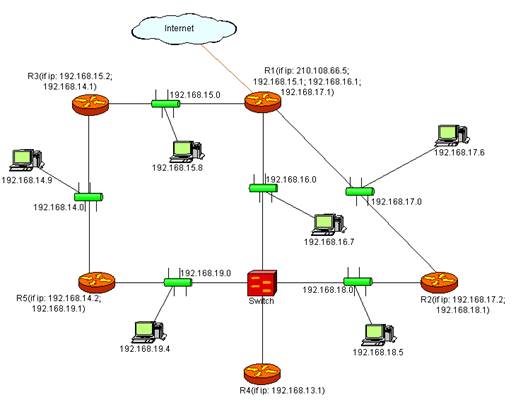

Спроектированная сеть на сетевом и канальном уровнях выглядит одинаково.
3. Построение таблиц маршрутизации
3 .1 Маршрутизатор R 1
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс | Метрика |
| 0.0.0.0 | 0.0.0.0 | /*Internet*/ | 210.108.66.5 | - |
| 192.168.16.0 | 255.255.255.0 | 192.168.16.1 | 192.168.16.1 | 0 |
| 192.168.17.0 | 255.255.255.0 | 192.168.17.1 | 192.168.17.1 | 0 |
| 192.168.18.0 | 255.255.255.0 | 192.168.17.2 | 192.168.17.1 | 1 |
| 192.168.14.0 | 255.255.255.0 | 192.168.15.2 | 192.168.15.1 | 1 |
| 192.168.18.0 | 255.255.255.0 | 192.168.13.1 | 192.168.16.1 | 1 |
| 192.168.19.0 | 255.255.255.0 | 192.168.15.2 | 192.168.15.1 | 2 |
| 192.168.19.0 | 255.255.255.0 | 192.168.13.1 | 192.168.16.1 | 1 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.15.1 | 192.168.15.1 | 0 |
3 .2 Маршрутизатор R 2
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс | Метрика |
| 0.0.0.0 | 0.0.0.0 | 192.168.17.1 | 192.168.17.2 | - |
| 192.168.16.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.17.0 | 255.255.255.0 | 192.168.17.2 | 192.168.17.2 | 0 |
| 192.168.18.0 | 255.255.255.0 | 192.168.18.1 | 192.168.18.1 | 1 |
| 192.168.14.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.19.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.15.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
3 . 3 Маршрутизатор R 3
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс | Метрика |
| 0.0.0.0 | 0.0.0.0 | 192.168.15.1 | 192.168.15.2 | - |
| 192.168.14.0 | 255.255.255.0 | 192.168.14.1 | 192.168.14.1 | 0 |
| 192.168.17.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.18.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.16.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.19.0 | 255.255.255.0 | 192.168.14.2 | 192.168.14.1 | 1 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.15.2 | 192.168.15.2 | 0 |
3 . 4 Маршрутизатор R 4
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс | Метрика |
| 192.168.15.0 | 255.255.255.0 | 192.168.16.1 | 192.168.13.1 | 1 |
| 192.168.14.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.17.0 | 255.255.255.0 | 192.168.16.1 | 192.168.13.1 | 1 |
| 192.168.18.0 | 255.255.255.0 | 192.168.13.1 | 192.168.13.1 | 0 |
| 192.168.16.0 | 255.255.255.0 | 192.168.13.1 | 192.168.13.1 | 0 |
| 192.168.19.0 | 255.255.255.0 | 192.168.13.1 | 192.168.13.1 | 0 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
3 .5 Маршрутизатор R 5
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс | Метрика |
| 0.0.0.0 | 0.0.0.0 | 192.168.14.1 | 192.168.14.2 | - |
| 192.168.14.0 | 255.255.255.0 | 192.168.14.2 | 192.168.14.2 | 0 |
| 192.168.17.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.18.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.16.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.19.0 | 255.255.255.0 | 192.168.19.1 | 192.168.19.1 | 0 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 | 0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.14.1 | 192.168.14.2 | 1 |
3 .6 Рабочая станция 192.168.17.6
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс |
| 127.0.0.0 | 255.0.0.0 | 127.0.0.1 | 127.0.0.1 |
| 0.0.0.0 | 0.0.0.0 | 192.168.17.1 | 192.168.17.6 |
| 192.168.17.255 | 255.255.255.255 | 192.168.17.6 | 192.168.17.6 |
| 255.255.255.255 | 255.255.255.255 | 192.168.17.6 | 192.168.17.6 |
| 192.168.16.0 | 255.255.255.0 | 192.168.17.1 | 192.168.17.6 |
| 192.168.19.0 | 255.255.255.0 | 192.168.17.1 | 192.168.17.6 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.17.1 | 192.168.17.6 |
| 192.168.14.0 | 255.255.255.0 | 192.168.17.1 | 192.168.17.6 |
| 192.168.17.0 | 255.255.255.0 | 192.168.17.6 | 192.168.17.6 |
| 192.168.18.0 | 255.255.255.0 | 192.168.17.2 | 192.168.17.6 |
3.7 Рабочая станция 192.168.15.8
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс |
| 127.0.0.0 | 255.0.0.0 | 127.0.0.1 | 127.0.0.1 |
| 0.0.0.0 | 0.0.0.0 | 192.168.15.1 | 192.168.15.8 |
| 192.168.15.255 | 255.255.255.255 | 192.168.15.8 | 192.168.15.8 |
| 255.255.255.255 | 255.255.255.255 | 192.168.15.8 | 192.168.15.8 |
| 192.168.16.0 | 255.255.255.0 | 192.168.15.1 | 192.168.15.8 |
| 192.168.19.0 | 255.255.255.0 | 192.168.15.2 | 192.168.15.8 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.15.8 | 192.168.15.8 |
| 192.168.14.0 | 255.255.255.0 | 192.168.15.2 | 192.168.15.8 |
| 192.168.17.0 | 255.255.255.0 | 192.168.15.1 | 192.168.15.8 |
| 192.168.18.0 | 255.255.255.0 | 192.168.15.1 | 192.168.15.8 |
3 .8 Рабочая станция 192.168.16.7
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс |
| 127.0.0.0 | 255.0.0.0 | 127.0.0.1 | 127.0.0.1 |
| 0.0.0.0 | 0.0.0.0 | 192.168.16.1 | 192.168.16.7 |
| 192.168.16.255 | 255.255.255.255 | 192.168.16.7 | 192.168.16.7 |
| 255.255.255.255 | 255.255.255.255 | 192.168.16.7 | 192.168.16.7 |
| 192.168.16.0 | 255.255.255.0 | 192.168.16.7 | 192.168.16.7 |
| 192.168.19.0 | 255.255.255.0 | 192.168.13.1 | 192.168.16.7 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.16.1 | 192.168.16.7 |
| 192.168.14.0 | 255.255.255.0 | 192.168.13.1 | 192.168.16.7 |
| 192.168.17.0 | 255.255.255.0 | 192.168.16.1 | 192.168.16.7 |
| 192.168.18.0 | 255.255.255.0 | 192.168.13.1 | 192.168.16.7 |
3 .9 Рабочая станция 192.168.14.9
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс |
| 127.0.0.0 | 255.0.0.0 | 127.0.0.1 | 127.0.0.1 |
| 0.0.0.0 | 0.0.0.0 | 192.168.14.1 | 192.168.14.9 |
| 192.168.14.255 | 255.255.255.255 | 192.168.14.9 | 192.168.14.9 |
| 255.255.255.255 | 255.255.255.255 | 192.168.14.9 | 192.168.14.9 |
| 192.168.16.0 | 255.255.255.0 | 192.168.14.1 | 192.168.14.9 |
| 192.168.19.0 | 255.255.255.0 | 192.168.14.2 | 192.168.14.9 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.14.1 | 192.168.14.9 |
| 192.168.14.0 | 255.255.255.0 | 192.168.14.9 | 192.168.14.9 |
| 192.168.17.0 | 255.255.255.0 | 192.168.14.1 | 192.168.14.9 |
| 192.168.18.0 | 255.255.255.0 | 192.168.14.1 | 192.168.14.9 |
3 .10 Рабочая станция 192.168.18.5
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс |
| 127.0.0.0 | 255.0.0.0 | 127.0.0.1 | 127.0.0.1 |
| 0.0.0.0 | 0.0.0.0 | 192.168.18.1 | 192.168.18.5 |
| 192.168.18.255 | 255.255.255.255 | 192.168.18.5 | 192.168.18.5 |
| 255.255.255.255 | 255.255.255.255 | 192.168.18.5 | 192.168.18.5 |
| 192.168.16.0 | 255.255.255.0 | 192.168.13.1 | 192.168.18.5 |
| 192.168.19.0 | 255.255.255.0 | 192.168.13.1 | 192.168.18.5 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.18.1 | 192.168.18.5 |
| 192.168.14.0 | 255.255.255.0 | 192.168.18.1 | 192.168.18.5 |
| 192.168.17.0 | 255.255.255.0 | 192.168.18.1 | 192.168.18.5 |
| 192.168.18.0 | 255.255.255.0 | 192.168.18.5 | 192.168.18.5 |
3 .11 Рабочая станция 192.168.19.4
| Адрес сети назначения | Маска сети | Адрес шлюза | Интерфейс |
| 127.0.0.0 | 255.0.0.0 | 127.0.0.1 | 127.0.0.1 |
| 0.0.0.0 | 0.0.0.0 | 192.168.19.1 | 192.168.19.4 |
| 192.168.19.255 | 255.255.255.255 | 192.168.19.4 | 192.168.19.4 |
| 255.255.255.255 | 255.255.255.255 | 192.168.19.4 | 192.168.19.4 |
| 192.168.16.0 | 255.255.255.0 | 192.168.13.1 | 192.168.19.4 |
| 192.168.19.0 | 255.255.255.0 | 192.168.19.4 | 192.168.19.4 |
| 192.168.13.0 | 255.255.255.0 | 1.0.0.0 | 1.0.0.0 |
| 192.168.15.0 | 255.255.255.0 | 192.168.19.1 | 192.168.19.4 |
| 192.168.14.0 | 255.255.255.0 | 192.168.19.1 | 192.168.19.4 |
| 192.168.17.0 | 255.255.255.0 | 192.168.19.1 | 192.168.19.4 |
| 192.168.18.0 | 255.255.255.0 | 192.168.13.1 | 192.168.19.4 |
4. Сегментирование сети с помощью VLAN
| VLAN | Сегмент |
| vlan 1 | 192.168.19.0 |
| vlan 2 | 192.168.16.0 |
| vlan 3 | 192.168.18.0 |
| VLAN ID | Номер порта на коммутаторе | |||
| 1 | 2 | 3 | 4 | |
| vlan 1 | R5 | – | – | R4 |
| vlan 2 | – | R1 | – | R4 |
| vlan 3 | – | – | R2 | R4 |
5. Настройка VLAN на коммутаторе CISCO
Switch>enable
Switch#configure terminal
Switch(config)#interface fastethernet0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 1
Switch(config-if)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#vlan 2
Switch(config-vlan)#name VLAN2
Switch(config-vlan)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#interface fastethernet0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#vlan 3
Switch(config-vlan)#name VLAN3
Switch(config-vlan)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#interface fastethernet0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#interface fastethernet0/4
Switch(config-if)#switchport mode trunk
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up
Switch(config-if)#
Switch#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
6. Литература
1. Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы.
