Реферат: Контрольная работа: Унификация алгебраических выражений
Содержание
Введение
1. Задача унификации
2. Преобразование выражения в префиксную форму
3. Определение классов для реализации алгоритма
4. Операции класса Lisp _ item
4.1 Операция выполнения унификации (unifikacia )
4.2 Операция проверки применимости продукций(Primen _ prod )
4.3 Операция замены свободных переменных (zamena )
5. Операции класса podst
5.1 Операция проверки применимости (primenima )
6. Операции класса trojka
6.1 Операция проверки применимости (primenima )
Выводы
Литература
Введение
Тема курсовой работы по дисциплине "Проектирование интеллектуальных систем" - "Унификация алгебраических выражений".
Целью изучения дисциплины является подготовка специалистов в области автоматизации сложноформализуемых задач. Задачей изучения дисциплины является приобретение знаний о фундаментальных алгоритмах, применяемых при построении систем искусственного интеллекта, а также методов разработки программных приложений, реализующих эти системы.
Принципиальное отличие интеллектуальных систем от любых других систем автоматизации заключается в наличии базы знаний о предметной среде, в которой решается задача. Неинтеллектуальная система при отсутствии каких-либо входных данных прекращает решение задачи, интеллектуальная же система недостающие данные извлекает из базы знаний и решение выполняет.
По А. Н. Колмогорову, любая материальная система, с которой можно достаточно долго обсуждать проблемы науки, литературы и искусства, обладает интеллектом. Такое определение показывает, что данная дисциплина находится во взаимосвязи практически со всеми учебными дисциплинами. Тем не менее, следует подчеркнуть связи со следующими дисциплинами: "Программирование", "Математический анализ", "Линейная алгебра и аналитическая геометрия", "Дискретная математика", "Логическое программирование", "Экспертные системы", "Интерфейсы интеллектуальных систем".
1. Задача унификации
Формально задача записывается следующим образом: для данной теоремы Т в форме продукции вида
Н Þ С,
где Н – гипотеза;
С – заключение, и некоторого выражения Е необходимо проверить, можно ли сделать Н и Е полностью идентичными путем последовательных подстановок свободных переменных в Е. Если выражение Е с помощью подстановок свободных переменных удается привести к виду Н, то Е можно заменить выражением С. После этого в выражении С свободные переменные заменяют соответствующими им фрагментами из выражения Е.
Например, для продукции (теоремы) ( a + b )2 = a 2 + 2 ab + b 2 исходное выражение x 2 + ( y + √3)2 с помощью свободных переменных a = y и b = √3 можно преобразовать к виду x 2 + ( a + b )2 . Фрагмент выражения ( a + b )2 полностью совпадает с левой частью продукции, следовательно вместо него можно подставить правую часть продукции. В результате будет получено выражение x 2 + a 2 + 2 ab + b 2 . Для завершения преобразования необходимо свободные переменные a и b заменить соответствующими им фрагментами выражения Е. окончательно будет получено: x 2 + y 2 + 2 y √3 + (√3)2 .
Фундаментальная идея алгоритма связана с процедурой просмотра выражения: вначале делается попытка применить какую-либо продукцию ко всему выражению; если не удается применить ни одну продукцию, выбирается фрагмент выражения и проверяется применимость продукций к этому фрагменту и т.д.. Выполнение процедуры унификации прекращается, когда уже никакая продукция не может быть применена ни к какому подвыражению. Для изучения или разработки алгоритма унификации удобно представлять выражение и продукции в виде деревьев. Для приведенного выше примера деревья продукций и выражения будут иметь вид:
Рисунок 1 -Представление продукции и выражения в виде дерева ( -символ операции возведения в степень)
На рисунке одинаковыми цветными прямоугольниками выделены совпадающие фрагменты деревьев продукции и выражения; штрихпунктирными линиями – соответствие между свободными переменными и фрагментами дерева выражения.
Алгоритм унификации выполняет обход дерева выражения, начиная с корня дерева. Для очередного узла дерева выполняются следующие действия:
- выполняется проверка на совпадение операции из узла дерева выражения Е с операцией в корне левой части очередной продукции Т. Если совпадают, то выполняется переход к следующему шагу. В противном случае, по окончании просмотра всех продукций, выполняется переход к следующему узлу дерева выражения Е;
- если в левой части продукции операндами операции являются переменные, то им сопоставляются ветви дерева выражения Е, отходящие от узла с совпавшей операцией (так, как показано на рисунке);
- фрагмент дерева выражения Е, соответствующий левой части продукции, заменяется деревом из правой части продукции (см. рисунок 2);
Рисунок 2 -Выражение Е после замены фрагмента на правую часть выражения
- в полученном дереве выражения Е выполняется замена свободных переменных сопоставленными фрагментами исходного дерева (см. рисунок 3).
Рисунок 3 -Выражение Е после замены свободных переменных соответствующими фрагментами
Таким образом, выполнение унификации предполагает построение дерева выражения. В наибольшей степени заданию выражения в форме дерева соответствует префиксная форма записи. Например, рассмотренные выше продукция и выражение в префиксной форме будут иметь следующий вид:
( (+ a b ) 2) => (+ ( a 2) (+ (* 2 (* a b )) ( b 2)) );
(+ ( x 2) ( (+ y (√ 3)) 2)).
В каждой скобке присутствуют два или три элемента: знак операции или имя функции и один или два операнда. Операции соответствуют узлам дерева, а операнды – ветвям дерева. Такая фиксированная структура упрощает построение алгоритма унификации, но требует введения алгоритма преобразования выражения, заданного в инфиксной записи, в префиксную форму записи.
2.Преобразование выражения в префиксную форму
Это преобразование является частным случаем задачи трансляции выражений. Неформальное определение алгоритма заключается в следующем.
Алгоритмом используется два стека: стек операндов и стек операций. Строка с выражением сканируется слева направо. Если очередным элементом выражения является операнд – константа или переменная, - то он безусловно заносится в стек операндов. Если очередной элемент выражения открывающая скобка, то она безусловно заносится в стек операций. Закрывающая скобка вызывает действия, задаваемые в третьей строке таблицы.
Если очередной элемент выражения операция или скобка, то действия определяются в зависимости от соотношения приоритетов данной операции и операции на вершине стека операций (таблица 1). Обозначения: Op(E) – очередная операция из выражения Е; Op(stack) – операция на вершине стека операций. Значения приоритетов и количество операндов в операциях определяются с помощью справочника операций. Соблюдаются следующие соглашения о приоритетах:
- приоритет открывающей скобки из выражения выше приоритета любой операции на вершине стека;
- приоритет любой операции из выражения выше приоритета открывающей скобки на вершине стека операций;
- приоритет любой операции на вершине стека выше приоритета закрывающей скобки из выражения.
Таблица 1 - Связь между соотношением приоритетов операций и действиями алгоритма
| Op(E) Ä Op(stack) | Описание действий |
| > | 1)Op(E) занести в стек операций; 2)перейти к следующему элементу выражения Е |
| = | 1)сформировать тройку: - операция - с вершины стека операций; - один или два операнда - с вершины стека операндов; 2)ссылку на тройку поместить на вершину стека операндов; 3)Op(E) занести в стек операций; 4)перейти к следующему элементу выражения Е |
| < | 1)сформировать тройку: - операция - с вершины стека операций; - один или два операнда - с вершины стека операндов; 2)ссылку на тройку поместить на вершину стека операндов; 3)снова провести сравнение приоритетов и выбрать действие в соответствии с таблицей. |
Если очередной символ в выражении закрывающая скобка, а на вершине стека операций открывающая скобка, то удалить открывающую скобку из стека и перейти к следующему символу в выражении.
Работа алгоритма заканчивается, если при очередном обращении стек операций оказывается пустым. На вершине стека операндов будет находиться ссылка на выражение в префиксной форме.
Действия алгоритма иллюстрируются таблицей, в которой отображаются состояния стеков и другая информация после выполнения алгоритмом очередного шага для выражения a + b + c /( m - d ) . Символ $ используется как признак конца(дна) стека или входной строки.
Таблица 2 - Состояния основных структур алгоритма
| Стек операций | Стек операндов | Символ входной строки | Соотно-шение приори-тетов | Описание |
| $ | $ | a | ||
| $ | $a | + | > | |
| $+ | $a | b | ||
| $+ | $ab | + | = | Выделение тройки: (+ a b) |
| $+ | $(+ a b) | c | ||
| $+ | $(+ a b)c | / | > | |
| $+/ | $(+ a b)c | ( | > | |
| $+/( | $(+ a b)c | m | ||
| $+/( | $(+ a b)cm | - | > | |
| $+/(- | $(+ a b)cm | d | ||
| $+/(- | $(+ a b)cmd | ) | < | Выделение тройки: (- m d) |
| $+/( | $(+ a b)c(- m d) | ) | Удаление скобки | |
| $+/ | $(+ a b)c(- m d) | $ | < | Выделение тройки: (/ c (- md)) |
| $+ | $(+ a b) (/ c (- md)) | $ | < | Выделение тройки: (+ (+ ab) (/ c (- md))) |
| $ | $(+ (+ a b)(/ c (- md))) | $ | Конец работы |
3. Определение классов для реализации алгоритма
На рисунке 4 приведена диаграмма классов для реализации алгоритма унификации, на которой показана структура вызовов операций классов. Цифры над линиями указывают возможную последовательность вызовов. В рассматриваемой реализации алгоритма предполагается, что выражение представлено в префиксной форме. Описываться будут только те структуры данных и операции, которые связаны с принципом работы алгоритма унификации.
Рисунок 4 - Диаграмма классов для алгоритма унификации
В рассматриваемом примере реализации алгоритма унификации основную структурную единицу задает класс Lisp_item. Имя класса указывает на то, что проводится аналогия с понятием символа языка LISP. Суть заключается в том, что в LISP символ может обозначать константу, переменную, список, функцию или выражение, которое можно обрабатывать. Чтобы конкретизировать, что задает экземпляр класса Lisp _ item , в его состав вводится атрибут typ . Атрибут itm будет задавать ссылку на объект (константу, переменную или тройку – выражение, состоящее из операции и двух операндов). Причем, любой из операндов может быть экземпляром класса Lisp _ item .
Таблица 3 - Назначение операций класса Lisp _ item
| Имя операции | Описание |
unifikacia(ArrayList sp, ref ArrayList SV,TextBox tbox) |
Выполняет унификацию данного экземпляра Lisp_item, где sp – список продукций (подстановок); SV – формируемый список свободных переменных; tbox – компонента для вывода текстовых сообщений. |
Primen_prod(ArrayList sp, ref ArrayList SV, TextBox tbox) |
Проверяет применимость к данному экземпляру класса Lisp_item продукций из заданного списка SV. Назначение остальных параметров то же, что и в предыдущем случае. |
| zamena(ArrayList SV) | Выполняет замену свободных переменных в результирующем выражении на соответствующие им фрагменты исходного выражения. SV – список свободных переменных |
Для задания продукций (подстановок), используемых для унификации выражений, применяется класс podst . В соответствии с определением продукции атрибутами класса являются left _ part и right _ part . При этом и левая, и правая части могут представлять произвольные выражения и задаются как объекты класса Lisp _ item .
Таблица 4 - Назначение операций класса podst
| Имя операции | Описание |
| primenima(Lisp_item E, ref ArrayList SV) | Определяет применимость левой части продукции к заданному выражению. Е – унифицируемое выражение; SV – формируемый список свободных переменных. |
| zamena(ArrayListSV) | Выполняет замену свободных переменных в правой части удачно примененной продукции. |
Для работы с выражением в префиксной форме предназначен класс trojka . Атрибуты этого класса предназначены для определения основных элементов и признаков выражения в префиксной форме: operation – символ операции; priority – приоритет операции; is _ func – операция является функцией; op 1 , op 2 – операнды.
Таблица 5 - Назначение операций класса trojka
| Имя операции | Описание |
primenima(Lisp_item E, ref ArrayList SV) |
Определяет применимость тройки из левой части продукции к тройке заданного выражения. Е – унифицируемое выражение; SV – формируемый список свободных переменных. |
4. Операции класса Lisp _ item
4.1 Операция выполнения унификации (unifikacia )
Действия данной операции определяются схемой на рисунке 5 и складываются из следующего. Вначале проверяется применимость продукций ко всему выражению.
Если удается удачно применить какую-либо продукцию из заданного списка, то выполняется выход. В противном случае, операция унификации (unifikacia ) вызывается для каждого из операндов выражения.
4.2 Операция проверки применимости продукций( Primen _ prod )
Действия данной операции определяются схемой на рисунке 6 и складываются из следующего. Организуется цикл просмотра списка продукций.
Для очередной продукции из списка (rpod ) вызывается операция проверки применимости продукции (Primenima ). Если операция возвращает истинное значение, то вызывается операция замены свободных переменных в правой части продукции.
Если же ни одной продукции применить не удалось, то возвращается ложное значение.
4.3 Операция замены свободных переменных ( zamena )
Действия данной операции определяются схемой на рисунке 7 и складываются из следующего. Состав выполняемых действий зависит от типа обрабатываемого элемента выражения.
В случае константы никаких действий не выполняется.
В случае простой переменной выполняется ее поиск в списке свободных переменных, после чего она заменяется соответствующим фрагментом выражения. Если обрабатываемый элемент является тройкой (операция и два операнда), то данная операция замены (zamena ) свободных переменных выполняется для каждого из операндов тройки.
5. Операции класса podst
5.1 Операция проверки применимости (primenima )
Действия данной операции определяются схемой на рисунке 8 и складываются из следующего. Вначале выполняется проверка соответствия типов левой части продукции и унифицируемого выражения. При несовпадении выполняется выход с возвратом значения false . При совпадении типов дальнейшие действия определяются типом левой части продукции.
Если левая часть – константа, то выполняется сравнение значений констант из левой части продукции и заданного выражения. Результат сравнения возвращается как результат выполнения операции.
Если левая часть продукции – переменная, то формируется элемент списка свободных переменных и помещается в список. Для задания элементов списка свободных переменных используется класс sv _ perem , атрибутами которых являются:
nm _ sv – имя свободной переменной;
fragment - фрагмент выражения, соответствующий переменной (тип Lisp_item).
Если левая часть – тройка, то выполняется выделение выражений тройки из левой части продукции и унифицируемого выражения, после чего вызывается операция класса trojka для проверки применимости тройки из продукции к тройке из выражения (primenima ).

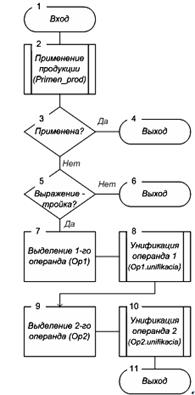

Рисунок5 -СхемаалгоритмаоперацииLisp_item.unifikacia

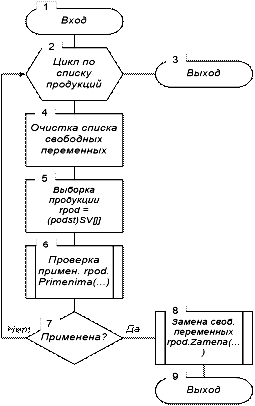

Рисунок 6 - Схема алгоритма операции Lisp _ item . Primen _ prod
Рисунок 7 - Схема алгоритма операции Lisp _ item . zamena
Рисунок 8 - Схема алгоритма операции podst . primenima
6. Операции класса trojka
6.1 Операция проверки применимости (primenima )
Действия данной операции определяются схемой на рисунке 9 и складываются из следующего. Тройка из продукции будет считаться удачно примененной к тройке из унифицируемого выражения, если, во-первых, совпадают операции троек; во-вторых, правила применимости выполняются для первых и вторых операндов троек.
При совпадении операций троек, анализируется тип первого операнда.
В случае константы выполняется сравнение значений констант, стоящих на месте первого операнда в сравниваемых тройках. При несовпадении – выполняется выход.
Если первый операнд переменная, то ей сопоставляется первый операнд из тройки унифицируемого выражения и заносится в список свободных переменных.
Если первый операнд тройка, то для этого объекта вызывается описываемая операция primenima . При неудачном завершении этой операции выполняется выход из операции со значением false .
Поскольку в тройке может отсутствовать второй операнд (например, функции с одним аргументом, или одноместные операции типа (not x )), то если это подтверждается, то работа операции завершается со значением true . Если же второй операнд присутствует, то прежде всего проверяется возможное условие совпадения первого и второго операндов.
Если же в тройке из продукции операнды различны, то выполняется обработка второго операнда. Алгоритм обработки аналогичен алгоритму обработки первого операнда.
Рисунок 9, лист 1- Схема алгоритма операции trojka . primenima
Рисунок 9, лист 2.
Выводы
Таким образом, процесс унификации выражения складывается из трех последовательно выполняемых этапов:
преобразование выражения в инфиксной форме в выражение в префиксной форме Þ унификация выражения в префиксной форме Þ преобразование результата унификации из префиксной формы в инфиксную форму .
Что касается последнего преобразования, то оно реализуется в виде несложной рекурсивной процедуры.
