Реферат: Информационная схема

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Волгоградский государственный технический университет

Кафедра информатики и вычислительной техники

Семестровая работа

по Базе данных

Выполнила:

студентка группы

Проверила:

Волгоград 2006

Информационная схема

Схема задач

Концептуальная схема

Альтернативная концептуальная схема

ISP -информация

Описание атрибута:

Номер Наименование Тип Длина Диапазон Вероятн. сущ. Коэф повт
Газета
1 Название газеты Символьный 30 A-Z,a-z,0-9 1 1
2 Код издательства Целый 5 00000-99999 1 0
3 Код директора Целый 5 00000-99999 1 0
4 Жанр газеты Символьный 30 A-Z,a-z,0-9 1 1
5 Код рубрики Целый 5 00000-99999 1 0
6 Тираж Целый 6 000000-999999 1 1
7 Качество бумаги Символьный 15 А-Я,а-я,- 1 1
8 Цена Вещественный 6 0000.00-999999 1 1
Координаты
9 Код издательства Целый 5 00000-99999 1 0
10 Город Символьный 20 A-Z,a-z,0-9 0 1
11 Улица Символьный 20 A-Z,a-z,0-9 0 1
12 Дом (офис) Целый 5 00000-99999 0 1
13 Индекс Целый 6 000000-999999 0 1
14 e-mail Символьный 20 A-Z,a-z,0-9 0 1
Директор
15 Код директора Целый 5 00000-99999 1 0
16 Ф.И.О. директора Символьный 100 А-Я, а-я,- 1 1
17 Серия/№паспорта Целый 10 0000000001-9999999999 1 1
18 ИНН Целый 10 0000000001-9999999999 1 1
19 Образование Символьный 30 А-Я, а-я,- 0 1
20 Оклад Целый 6 0000.00-999999 1 1
21 Телефон Целый 6 000001-999999 0 1
Рубрика
22 Код рубики Целый 5 00000-99999 1 0
23 Название рубрики Символьный 30 A-Z,a-z,0-9 1 1
24 Кол-во объявлений Целый 5 00000-99999 1 1
25 Время сущ-я рубрики Вещественный 6 0000.00-999999 0 1
26 Код менеджера рубрики Целый 5 00000-99999 1 0
Менеджер
27 Код менеджера рубрики Целый 5 00000-99999 1 0
28 Ф.И.О. менеджера Символьный 100 А-Я, а-я,- 1 1
29 Дата рождения Дата 8 01.011900-01.01.2200 1 1
30 Серия/№паспорта Целый 10 0000000001-9999999999 1 1
31 ИНН Целый 10 0000000001-9999999999 1 1
32 Образование Символьный 30 А-Я, а-я,- 0 1
33 Телефон Целый 6 000001-999999 0 1
34 Оклад Целый 6 0000.00-999999 1 1
Покупатели
35 Социальный статус Символьный 30 А-Я, а-я,- 0 1
36 Оклад Целый 6 0000.00-999999 1 1
37 Пол Символьный 10 А-Я, а-я,- 1 1
38 Возраст Целый 3 000-999 0 1
39 Жанр газеты Символьный 30 А-Я, а-я,- 1 1

Описание связей :

Номер Связываемые объекты Наименование Тип
1 Газета-Координаты Газета имеет координаты 1:1
2 Газета-Директор Газетой руководит директор 1:m
3 Газета-Рубрика Газета содержит рубрики 1:m
4 Газета-Покупатели Покупатели приобретают газету m:n
5 Рубрика-Менеджер У рубрики существует менеджер m:n

UP- информация

Описание процесса

Наименование Частота Вероятность Необходимые данные
Выбор газеты По мере спроса 1 Газета,Рубрика,Покупатели
Обзор рубрик По мере необх. 1 Клиент, Рубрика, Менеджер
Прием директора По мере необх. 1 Директор
Прием менеджеров По мере необх. 1 Менеджер

UP-информация

Операторы процесса:
Прием директора поиск Ф.И.О. директора;паспорт;образование;телефон.
добавление все
редактирование все
удаление все
Обзор рубрик поиск Ф.И.О. клиента; Ф.И.О. менеджера;Название рубрики рубрикидата; номер заказа.
добавление все
удаление все
Выбор газеты поиск Название;Жанр газеты;Код рубрики;Покупатели
добавление все
удаление все
Прием менеджеров поиск Ф.И.О. менеджера;паспорт;образование;телефон. модель; код товара; описание
добавление все
редактирование все
удаление все

Функциональные зависимости. Реляционная схема.

1. Реляционная схема

Газета
Директор

Код директора

Ф.И.О. директора

Серия/№ паспорта

ИНН

Оклад

Телефон

Название газеты

Код издательства

Код директора

Жанр газеты

Код рубрики

Тираж

Качество бумаги

Цена

Координаты

Код издательства

Город

Улица

Дом (офис)

Индекс

e-mail

Менеджер

Код менеджера рубрики

Ф.И.О. менеджера

Дата рождения

Серия/№ паспорта

ИНН

Образование

Телефон

Оклад

Покупатели

Социальный статус

Оклад

Пол

Возраст

Жанр газеты


2.Функциональные зависимости

Код издательства {Адрес нахождения газеты, Город, Улица, Дом(офис),Индекс,e-mail}

Код директора {Ф.И.О. директора, Серия/№ паспорта, ИНН, Оклад, Телефон}

Код рубрики {Название рубрики, Кол-во объявлений, Время сущ-я рубрики, Код менеджера рубрики}

Код менеджера рубрики {Ф.И.О. менеджера, Дата рождения, Серия/№паспорта, ИНН, Образование, Телефон, Оклад}

Жанр газеты {Социальный статус, Оклад, Пол, Возраст}


SQL запросы

Запрос по нескольким полям одной таблицы:

Select *from ‘gazeta.db’ where janr gazet = ‘s1’ and tiraj= ‘s2’

После выполнения данного запроса на экран выводится список газет, отвечающий заданным условиям (жанр газеты, тираж, цена).

Запрос по одному полю одной таблицы:

Select *from ‘gazeta.db’ where cena = ‘s’\$\””

После выполнения данного запроса на экран выводится список газет, с указанием стоимости.

План

1. Анализ предметной области

2. Информационная схема задач и схема задач

3. Выделение сущностей и атрибутов

4. ISP и UP информация

5. Концептуальная схема

6. Функциональные зависимости

7. Примеры SQL запросов

1.Анализ предметной области.

Разрабатываемый программный продукт «Газета» представляет собой базу данных, которая содержит информацию о печатном издании-газете.Такая база данных может быть интересна: рекламным агентствам, средствам массовой информации(СМИ) и др.

Что касается средств, предоставляемых пользователю для работы с БД, необходимо отметить следующее. Специфика области применения не требует создания сложных документов, и проведения каких-либо математических расчетов с содержимым полей. Основная цель при создании инструментов БД - обеспечить наиболее удобный и доступный просмотр информации о газетах. Обязательным является возможность добавления новых записей в БД и редактирование существующих. БД обеспечивает поиск записей по одному параметру и их набору.

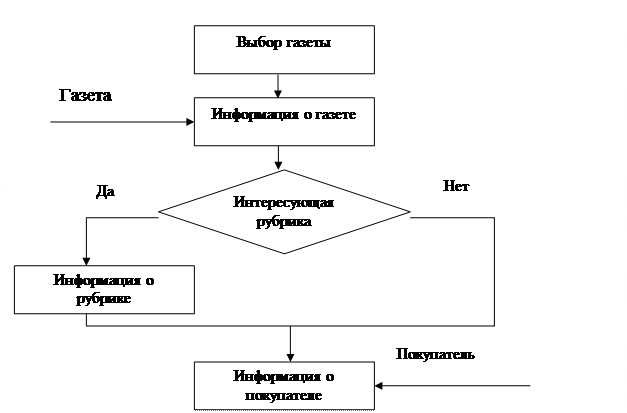

2.Информационная схема и схема задач

3.Выделение сущностей и атрибутов

При проектировании базы данных были выделены следующие сущности и атрибуты:

Газета Директор

Код директора

Ф.И.О. директора

Серия/№ паспорта

ИНН

Оклад

Телефон

Название газеты

Код издательства

Код директора

Жанр газеты

Код рубрики

Тираж

Качество бумаги

Цена

Рубрика
Координаты

Код рубрики

Название рубрики

Кол-во объявлений

Время сущ-я рубрики

Код менеджера рубрики

Код издательства

Город

Улица

Дом (офис)

Индекс

e-mail


Менеджер
Покупатели

Код менеджера рубрики

Ф.И.О. менеджера

Дата рождения

Серия/№ паспорта

ИНН

Образование

Телефон

Оклад

Социальный статус

Оклад

Пол

Возраст

Жанр газеты
