Лекция 1. Назначение и роли локальных сетей

1.1 Введение

Связь на небольшие расстояния в компьютерной технике существовала еще задолго до появления первых персональных компьютеров.

К большим компьютерам (mainframes) присоединялись многочисленные терминалы (или "интеллектуальные дисплеи"). Правда, интеллекта в этих терминалах было очень мало, практически никакой обработки информации они не делали, и основная цель организации связи состояла в том, чтобы разделить интеллект ("машинное время") большого мощного и дорогого компьютера между пользователями, работающими за этими терминалами. Это называлось режимом разделения времени , так как большой компьютер последовательно во времени решал задачи множества пользователей. В данном случае достигалось совместное использование самых дорогих в то время ресурсов – вычислительных (рис. 1.1).

Рис. 1.1. Подключение терминалов к центральному компьютеру

Затем были созданы микропроцессоры и первые микрокомпьютеры. Появилась возможность разместить компьютер на столе у каждого пользователя, так как вычислительные, интеллектуальные ресурсы подешевели. Но зато все остальные ресурсы оставались еще довольно дорогими. А что значит голый интеллект без средств хранения информации и ее документирования?

Не будешь же каждый раз после включения питания заново набирать выполняемую программу или хранить ее в маловместительной постоянной памяти. На помощь снова пришли средства связи. Объединив несколько микрокомпьютеров, можно было организовать совместное использование ими компьютерной периферии (магнитных дисков, магнитной ленты, принтеров). При этом вся обработка информации проводилась на месте, но ее результаты передавались на централизованные ресурсы. Здесь опять же совместно использовалось самое дорогое, что есть в системе, но уже совершенно по-новому. Такой режим получил название режима обратного разделения времени (рис. 1.2). Как и в первом случае, средства связи снижали стоимость компьютерной системы в целом.

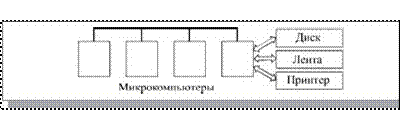

Рис. 1.2. Объединение в сеть первых микрокомпьютеров

Затем появились персональные компьютеры, которые отличались от первых микрокомпьютеров тем, что имели полный комплект достаточно развитой для полностью автономной работы периферии: магнитные диски, принтеры, не говоря уже о более совершенных средствах интерфейса пользователя (мониторы, клавиатуры, мыши и т.д.). Периферия подешевела и стала по цене вполне сравнимой с компьютером. Казалось бы, зачем теперь соединять персональные компьютеры (рис. 1.3)? Что им разделять, когда и так уже все разделено и находится на столе у каждого пользователя? Интеллекта на месте хватает, периферии тоже. Что же может дать сеть в этом случае?

Рис. 1.3. Объединение в сеть персональных компьютеров

Самое главное — это опять же совместное использование ресурса. То самое обратное разделение времени, но уже на принципиально другом уровне. Здесь уже оно применяется не для снижения стоимости системы, а с целью более эффективного использования ресурсов имеющихся в распоряжении компьютеров. Например, сеть позволяет объединить объем дисков всех компьютеров, обеспечив доступ каждого из них к дискам всех остальных как к собственным.

Но нагляднее всего преимущества сети проявляются в том случае, когда все пользователи активно работают с единой базой данных, запрашивая информацию из нее и занося в нее новую (например, в банке, в магазине, на складе). Никакими дискетами тут уже не обойдешься: пришлось бы целыми днями переносить данные с каждого компьютера на все остальные, содержать целый штат курьеров. А с сетью все очень просто: любые изменения данных, произведенные с любого компьютера, тут же становятся видными и доступными всем. В этом случае особой обработки на месте обычно не требуется, и в принципе можно было бы обойтись более дешевыми терминалами (вернуться к первой рассмотренной ситуации), но персональные компьютеры имеют несравнимо более удобный интерфейс пользователя, облегчающий работу персонала. К тому же возможность сложной обработки информации на месте часто может заметно уменьшить объем передаваемых данных.

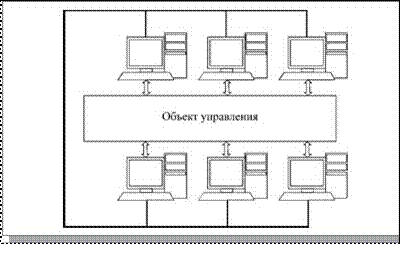

Рис. 1.4. Использование локальной сети для организации совместной работы компьютеров

Без сети также невозможно обойтись в том случае, когда необходимо обеспечить согласованную работу нескольких компьютеров. Эта ситуация чаще всего встречается, когда эти компьютеры используются не для вычислений и работы с базами данных, а в задачах управления, измерения, контроля, там, где компьютер сопрягается с теми или иными внешними устройствами (рис. 1.4). Примерами могут служить различные производственные технологические системы, а также системы управления научными установками и комплексами. Здесь сеть позволяет синхронизировать действия компьютеров, распараллелить и соответственно ускорить процесс обработки данных, то есть сложить уже не только периферийные ресурсы, но и интеллектуальную мощь.

Именно указанные преимущества локальных сетей и обеспечивают их популярность и все более широкое применение, несмотря на все неудобства, связанные с их установкой и эксплуатацией.

1.2. Определение локальной сети

Чаще всего термин "локальные сети ", или "локальные вычислительные сети" (LAN, Local Area Network), понимают буквально, то есть это такие сети, которые имеют небольшие, локальные размеры, соединяют близко расположенные компьютеры. Однако достаточно посмотреть на характеристики некоторых современных локальных сетей , чтобы понять, что такое определение не точно. Например, некоторые локальные сети легко обеспечивают связь на расстоянии нескольких десятков километров. Это уже размеры не комнаты, не здания, не близко расположенных зданий, а, может быть, даже целого города. С другой стороны, по глобальной сети (WAN, Wide Area Network или GAN, Global Area Network) вполне могут связываться компьютеры, находящиеся на соседних столах в одной комнате, но ее почему-то никто не называет локальной сетью . Неверно и довольно часто встречающееся определение локальной сети как малой сети, которая объединяет небольшое количество компьютеров. Действительно, как правило, локальная сеть связывает от двух до нескольких десятков компьютеров. Но предельные возможности современных локальных сетей гораздо выше: максимальное число абонентов может достигать тысячи. Называть такую сеть малой неправильно.

Главное отличие локальной сети от любой другой — высокая скорость передачи информации по сети. Но это еще не все, не менее важны и другие факторы.

В частности, принципиально необходим низкий уровень ошибок передачи, вызванных как внутренними, так и внешними факторами. Ведь даже очень быстро переданная информация, которая искажена ошибками, просто не имеет смысла, ее придется передавать еще раз. Поэтому локальные сети обязательно используют специально прокладываемые высококачественные и хорошо защищенные от помех линии связи .

Особое значение имеет и такая характеристика сети, как возможность работы с большими нагрузками, то есть с высокой интенсивностью обмена (или, как еще говорят, с большим трафиком). Ведь если механизм управления обменом, используемый в сети, не слишком эффективен, то компьютеры могут подолгу ждать своей очереди на передачу. И даже если эта передача будет производиться затем на высочайшей скорости и безошибочно, для пользователя сети такая задержка доступа ко всем сетевым ресурсам неприемлема. Ему ведь не важно, почему приходится ждать.

Механизм управления обменом может гарантированно успешно работать только в том случае, когда заранее известно, сколько компьютеров (или, как еще говорят, абонентов , узлов), допустимо подключить к сети. Иначе всегда можно включить столько абонентов , что вследствие перегрузки забуксует любой механизм управления. Наконец, сетью можно назвать только такую систему передачи данных, которая позволяет объединять до нескольких десятков компьютеров, но никак не два, как в случае связи через стандартные порты.

Таким образом, сформулировать отличительные признаки локальной сети можно следующим образом:

Высокая скорость передачи информации, большая пропускная способность сети. Приемлемая скорость сейчас — от 100 Мбит/с. до 1 Гбит/с.

Низкий уровень ошибок передачи (или, что то же самое, высококачественные каналы связи). Допустимая вероятность ошибок передачи данных должна быть порядка 10^-8 — 10^-12 .

Эффективный, быстродействующий механизм управления обменом по сети.

Заранее четко ограниченное количество компьютеров, подключаемых к сети.

При таком определении понятно, что глобальные сети отличаются от локальных прежде всего тем, что они рассчитаны на неограниченное число абонентов . Кроме того, они используют (или могут использовать) не слишком качественные каналы связи и сравнительно низкую скорость передачи. А механизм управления обменом в них не может быть гарантированно быстрым. В глобальных сетях гораздо важнее не качество связи, а сам факт ее существования.

Нередко выделяют еще один класс компьютерных сетей — городские, региональные сети (MAN, Metropolitan Area Network), которые обычно по своим характеристикам ближе к глобальным сетям, хотя иногда все-таки имеют некоторые черты локальных сетей , например, высококачественные каналы связи и сравнительно высокие скорости передачи. В принципе городская сеть может быть локальной со всеми ее преимуществами.

Следует упомянуть о таких важнейших понятиях теории сетей, как абонент , сервер , клиент .

Абонент (узел, хост, станция) — это устройство, подключенное к сети и активно участвующее в информационном обмене . Чаще всего абонентом (узлом) сети является компьютер, но абонентом также может быть, например, сетевой принтер или другое периферийное устройство, имеющее возможность напрямую подключаться к сети. Далее в тексте книги вместо термина "абонент " для простоты будет использоваться термин "компьютер".

Сервером называется абонент (узел) сети, который предоставляет свои ресурсы другим абонентам , но сам не использует их ресурсы. Таким образом, он обслуживает сеть. Серверов в сети может быть несколько, и совсем не обязательно, что сервер — самый мощный компьютер. Выделенный (dedicated) сервер — это сервер , занимающийся только сетевыми задачами. Невыделенный сервер может помимо обслуживания сети выполнять и другие задачи. Специфический тип сервера — это сетевой принтер.

Клиентом называется абонент сети, который только использует сетевые ресурсы, но сам свои ресурсы в сеть не отдает, то есть сеть его обслуживает, а он ею только пользуется. Компьютер-клиент также часто называют рабочей станцией . В принципе каждый компьютер может быть одновременно как клиентом , так и сервером .

Под сервером и клиентом часто понимают также не сами компьютеры, а работающие на них программные приложения. В этом случае то приложение, которое только отдает ресурс в сеть, является сервером , а то приложение, которое только пользуется сетевыми ресурсами — клиентом .

1.3 Топология локальных сетей

Под топологией (компоновкой, конфигурацией, структурой) компьютерной сети обычно понимается физическое расположение компьютеров сети друг относительно друга и способ соединения их линиями связи . Важно отметить, что понятие топологии относится, прежде всего, к локальным сетям , в которых структуру связей можно легко проследить. В глобальных сетях структура связей обычно скрыта от пользователей и не слишком важна, так как каждый сеанс связи может производиться по собственному пути.

Топология определяет требования к оборудованию, тип используемого кабеля, допустимые и наиболее удобные методы управления обменом , надежность работы, возможности расширения сети. И хотя выбирать топологию пользователю сети приходится нечасто, знать об особенностях основных топологий , их достоинствах и недостатках надо.

Существует три базовые топологии сети:

Шина (bus) — все компьютеры параллельно подключаются к одной линии связи . Информация от каждого компьютера одновременно передается всем остальным компьютерам (рис.

1.5).

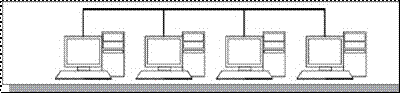

Рис. 1.5. Сетевая топология шина

Звезда (star) — к одному центральному компьютеру присоединяются остальные периферийные компьютеры, причем каждый из них использует отдельную линию связи (рис. 1.6). Информация от периферийного компьютера передается только центральному компьютеру, от центрального — одному или нескольким периферийным.

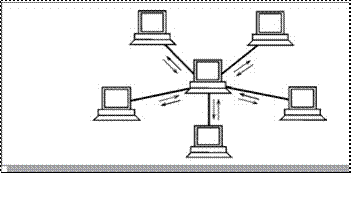

Рис. 1.6. Сетевая топология звезда

Кольцо (ring) — компьютеры последовательно объединены в кольцо. Передача информации в кольце всегда производится только в одном направлении. Каждый из компьютеров передает информацию только одному компьютеру, следующему в цепочке за ним, а получает информацию только от предыдущего в цепочке компьютера

(рис. 1.7).

Рис. 1.7. Сетевая топология кольцо

На практике нередко используют и другие топологии локальных сетей , однако большинство сетей ориентировано именно на три базовые топологии .

Прежде чем перейти к анализу особенностей базовых сетевых топологий , необходимо выделить некоторые важнейшие факторы, влияющие на физическую работоспособность сети и непосредственно связанные с понятием топология .

Исправность компьютеров (абонентов ), подключенных к сети. В некоторых случаях поломка абонента может заблокировать работу всей сети. Иногда неисправность абонента не влияет на работу сети в целом, не мешает остальным абонентам обмениваться информацией.

Исправность сетевого оборудования, то есть технических средств, непосредственно подключенных к сети (адаптеры, трансиверы, разъемы и т.д.). Выход из строя сетевого оборудования одного из абонентов может сказаться на всей сети, но может нарушить обмен только с одним абонентом .

Целостность кабеля сети. При обрыве кабеля сети (например, из-за механических воздействий) может нарушиться обмен информацией во всей сети или в одной из ее частей. Для электрических кабелей столь же критично короткое замыкание в кабеле.

Ограничение длины кабеля, связанное с затуханием распространяющегося по нему сигнала. Как известно, в любой среде при распространении сигнал ослабляется (затухает). И чем большее расстояние проходит сигнал, тем больше он затухает (рис. 1.8). Необходимо следить, чтобы длина кабеля сети не была больше предельной длины L_пр , при превышении которой затухание становится уже неприемлемым.

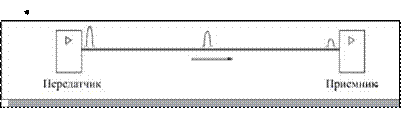

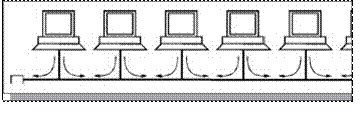

Рис. 1.8. Затухание сигнала при распространении по сети Топология шина (или, как ее еще называют, общая шина) самой своей структурой предполагает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов по доступу к сети. Компьютеры в шине могут передавать только по очереди, так как линия связи в данном случае единственная. Если несколько компьютеров будут передавать информацию одновременно, она исказится в результате наложения (конфликта , коллизии ). В шине всегда реализуется режим так называемого полудуплексного (half duplex) обмена (в обоих направлениях, но по очереди, а не одновременно).

В топологии шина отсутствует явно выраженный центральный абонент , через которого передается вся информация, это увеличивает ее надежность (ведь при отказе центра перестает функционировать вся управляемая им система). Добавление новых абонентов в шину довольно просто и обычно возможно даже во время работы сети. В большинстве случаев при использовании шины требуется минимальное количество соединительного кабеля по сравнению с другими топологиями .

Поскольку центральный абонент отсутствует, разрешение возможных конфликтов в данном случае ложится на сетевое оборудование каждого отдельного абонента . В связи с этим сетевая аппаратура при топологии шина сложнее, чем при других топологиях . Тем не менее из-за широкого распространения сетей с топологией шина (прежде всего наиболее популярной сети Ethernet) стоимость сетевого оборудования не слишком высока.

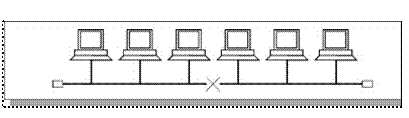

Рис. 1.9. Обрыв кабеля в сети с топологией шина

Важное преимущество шины состоит в том, что при отказе любого из компьютеров сети исправные машины смогут нормально продолжать обмен .

Казалось бы, при обрыве кабеля получаются две вполне работоспособные шины (рис. 1.9). Однако надо учитывать, что изза особенностей распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных согласующих устройств, терминаторов , показанных на рис. 1.5 и 1.9 в виде прямоугольников. Без включения терминаторов сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. В случае разрыва или повреждения кабеля нарушается согласование линии связи , и прекращается обмен даже между теми компьютерами, которые остались соединенными между собой. Подробнее о согласовании будет изложено в специальном разделе книги. Короткое замыкание в любой точке кабеля шины выводит из строя всю сеть.

Отказ сетевого оборудования любого абонента в шине может вывести из строя всю сеть. К тому же такой отказ довольно трудно локализовать, поскольку все абоненты включены параллельно, и понять, какой из них вышел из строя, невозможно.

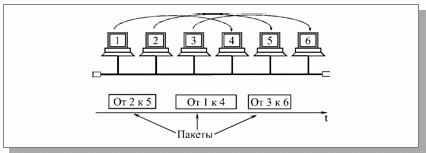

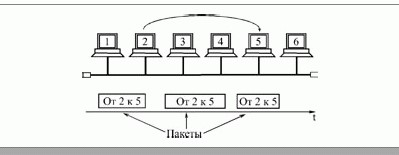

При прохождении по линии связи сети с топологией шина информационные сигналы ослабляются и никак не восстанавливаются, что накладывает жесткие ограничения на суммарную длину линий связи . Причем каждый абонент может получать из сети сигналы разного уровня в зависимости от расстояния до передающего абонента . Это предъявляет дополнительные требования к приемным узлам сетевого оборудования.

Если принять, что сигнал в кабеле сети ослабляется до предельно допустимого уровня на длине L_пр , то полная длина шины не может превышать величины L_пр . В этом смысле шина обеспечивает наименьшую длину по сравнению с другими базовыми топологиями .

Для увеличения длины сети с топологией шина часто используют несколько сегментов (частей сети, каждый из которых представляет собой шину), соединенных между собой с помощью специальных усилителей и восстановителей сигналов — репитеров или повторителей (на рис. 1.10 показано соединение двух сегментов, предельная длина сети в этом случае возрастает до 2 L_пр , так как каждый из сегментов может быть длиной L_пр ). Однако такое наращивание, не может продолжаться бесконечно. Ограничения связаны с конечной скоростью распространения сигналов.

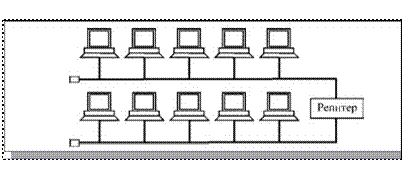

Рис. 1.10. Соединение сегментов сети типа шина с помощью репитера

Звезда — это единственная топология сети с явно выделенным центром, к которому подключаются все остальные абоненты . Обмен информацией идет исключительно через центральный компьютер, на который ложится большая нагрузка, поэтому ничем другим, кроме сети, он, как правило, заниматься не может. Понятно, что сетевое оборудование центрального абонента должно быть существенно более сложным, чем оборудование периферийных абонентов . О равноправии всех абонентов (как в шине) в данном случае говорить не приходится. Обычно центральный компьютер самый мощный, именно на него возлагаются все функции по управлению обменом. Никакие конфликты в сети с топологией звезда в принципе невозможны, так как управление полностью централизовано.

Если говорить об устойчивости звезды к отказам компьютеров, то выход из строя периферийного компьютера или его сетевого оборудования никак не отражается на функционировании оставшейся части сети, зато любой отказ центрального компьютера делает сеть полностью неработоспособной. В связи с этим должны приниматься специальные меры по повышению надежности центрального компьютера и его сетевой аппаратуры.

Обрыв кабеля или короткое замыкание в нем при топологии звезда нарушает обмен только с одним компьютером, а все остальные компьютеры могут нормально продолжать работу.

В отличие от шины, в звезде на каждой линии связи находятся только два абонента : центральный и один из периферийных. Чаще всего для их соединения используется две линии связи , каждая из которых передает информацию в одном направлении, то есть на каждой линии связи имеется только один приемник и один передатчик. Это так называемая передача точка-точка . Все это существенно упрощает сетевое оборудование по сравнению с шиной и избавляет от необходимости применения дополнительных, внешних терминаторов.

Проблема затухания сигналов в линии связи также решается в звезде проще, чем в случае шины, ведь каждый приемник всегда получает сигнал одного уровня. Предельная длина сети с топологией звезда может быть вдвое больше, чем в шине (то есть 2 L_пр ), так как каждый из кабелей, соединяющий центр с периферийным абонентом , может иметь длину L_пр .

Серьезный недостаток топологии звезда состоит в жестком ограничении количества абонентов . Обычно центральный абонент может обслуживать не более 8—16 периферийных абонентов . В этих пределах подключение новых абонентов довольно просто, но за ними оно просто невозможно. В звезде допустимо подключение вместо периферийного еще одного центрального абонента (в результате получается топология из нескольких соединенных между собой звезд).

Звезда, показанная на рис. 1.6, носит название активной или истинной звезды. Существует также топология , называемая пассивной звездой, которая только внешне похожа на звезду (рис. 1.11). В настоящее время она распространена гораздо более широко, чем активная звезда. Достаточно сказать, что она используется в наиболее популярной сегодня сети Ethernet.

В центре сети с данной топологией помещается не компьютер, а специальное устройство — концентратор или, как его еще называют, хаб (hub), которое выполняет ту же функцию, что и репитер, то есть восстанавливает приходящие сигналы и пересылает их во все другие линии связи .

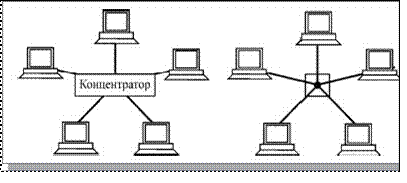

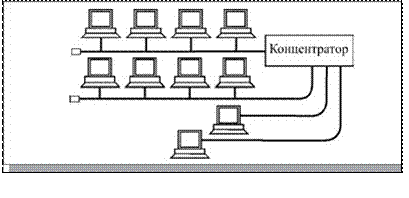

Рис. 1.11. Топология пассивная звезда и ее эквивалентная схема

Получается, что хотя схема прокладки кабелей подобна истинной или активной звезде, фактически речь идет о шинной топологии , так как информация от каждого компьютера одновременно передается ко всем остальным компьютерам, а никакого центрального абонента не существует. Безусловно, пассивная звезда дороже обычной шины, так как в этом случае требуется еще и концентратор. Однако она предоставляет целый ряд дополнительных возможностей, связанных с преимуществами звезды, в частности, упрощает обслуживание и ремонт сети. Именно поэтому в последнее время пассивная звезда все больше вытесняет истинную шину, которая считается малоперспективной топологией .

Можно выделить также промежуточный тип топологии между активной и пассивной звездой. В этом случае концентратор не только ретранслирует поступающие на него сигналы, но и производит управление обменом , однако сам в обмене не участвует (так сделано в сети 100VG-AnyLAN).

Большое достоинство звезды (как активной, так и пассивной) состоит в том, что все точки подключения собраны в одном месте. Это позволяет легко контролировать работу сети, локализовать неисправности путем простого отключения от центра тех или иных абонентов (что невозможно, например, в случае шинной топологии ), а также ограничивать доступ посторонних лиц к жизненно важным для сети точкам подключения. К периферийному абоненту в случае звезды может подходить как один кабель (по которому идет передача в обоих направлениях), так и два (каждый кабель передает в одном из двух встречных направлений), причем последнее встречается гораздо чаще.

Общим недостатком для всех топологий типа звезда (как активной, так и пассивной) является значительно больший, чем при других топологиях , расход кабеля. Например, если компьютеры расположены в одну линию (как на рис. 1.5), то при выборе топологии звезда понадобится в несколько раз больше кабеля, чем при топологии шина. Это существенно влияет на стоимость сети в целом и заметно усложняет прокладку кабеля.

Кольцо — это топология , в которой каждый компьютер соединен линиями связи с двумя другими: от одного он получает информацию, а другому передает. На каждой линии связи , как и в случае звезды, работает только один передатчик и один приемник (связь типа точка-точка). Это позволяет отказаться от применения внешних терминаторов.

Важная особенность кольца состоит в том, что каждый компьютер ретранслирует (восстанавливает, усиливает) приходящий к нему сигнал, то есть выступает в роли репитера. Затухание сигнала во всем кольце не имеет никакого значения, важно только затухание между соседними компьютерами кольца. Если предельная длина кабеля, ограниченная затуханием, составляет L_пр , то суммарная длина кольца может достигать NL_пр , где N — количество компьютеров в кольце. Полный размер сети в пределе будет NL_пр /2, так как кольцо придется сложить вдвое. На практике размеры кольцевых сетей достигают десятков километров (например, в сети FDDI). Кольцо в этом отношении существенно превосходит любые другие топологии .

Четко выделенного центра при кольцевой топологии нет, все компьютеры могут быть одинаковыми и равноправными. Однако довольно часто в кольце выделяется специальный абонент , который управляет обменом или контролирует его. Понятно, что наличие такого единственного управляющего абонента снижает надежность сети, так как выход его из строя сразу же парализует весь обмен .

Строго говоря, компьютеры в кольце не являются полностью равноправными (в отличие, например, от шинной топологии ). Ведь один из них обязательно получает информацию от компьютера, ведущего передачу в данный момент, раньше, а другие — позже. Именно на этой особенности топологии и строятся методы управления обменом по сети, специально рассчитанные на кольцо. В таких методах право на следующую передачу (или, как еще говорят, на захват сети) переходит последовательно к следующему по кругу компьютеру. Подключение новых абонентов в кольцо выполняется достаточно просто, хотя и требует обязательной остановки работы всей сети на время подключения. Как и в случае шины, максимальное количество абонентов в кольце может быть довольно велико (до тысячи и больше). Кольцевая топология обычно обладает высокой устойчивостью к перегрузкам, обеспечивает уверенную работу с большими потоками передаваемой по сети информации, так как в ней, как правило, нет конфликтов (в отличие от шины), а также отсутствует центральный абонент (в отличие от звезды), который может быть перегружен большими потоками информации.

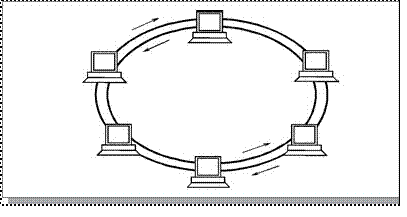

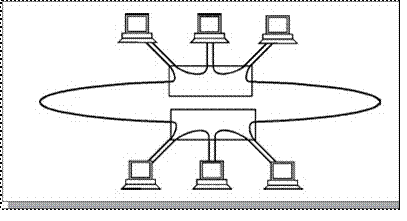

Рис. 1.12. Сеть с двумя кольцами

Сигнал в кольце проходит последовательно через все компьютеры сети, поэтому выход из строя хотя бы одного из них (или же его сетевого оборудования) нарушает работу сети в целом.

Это существенный недостаток кольца.

Точно так же обрыв или короткое замыкание в любом из кабелей кольца делает работу всей сети невозможной. Из трех рассмотренных топологий кольцо наиболее уязвимо к повреждениям кабеля, поэтому в случае топологии кольца обычно предусматривают прокладку двух (или более) параллельных линий связи , одна из которых находится в резерве.

Иногда сеть с топологией кольцо выполняется на основе двух параллельных кольцевых линий связи , передающих информацию в противоположных направлениях (рис. 1.12). Цель подобного решения — увеличение (в идеале — вдвое) скорости передачи информации по сети. К тому же при повреждении одного из кабелей сеть может работать с другим кабелем (правда, предельная скорость уменьшится). Кроме трех рассмотренных базовых топологий, нередко применяется также сетевая топология дерево (tree), которую можно рассматривать как комбинацию нескольких звезд. Причем, как и в случае звезды, дерево может быть активным или истинным (рис. 1.13) и пассивным (рис. 1.14). При активном дереве в центрах объединения нескольких линий связи находятся центральные компьютеры, а при пассивном — концентраторы (хабы).

Рис. 1.13. Топология активное дерево

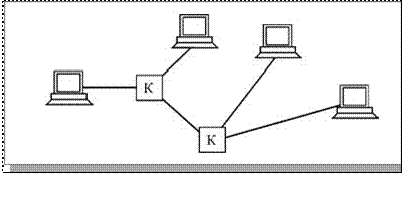

Рис. 1.14. Топология пассивное дерево. К — концентраторы

Довольно часто применяются комбинированные топологии , среди которых наиболее распространены звездно-шинная (рис. 1.15) и звездно-кольцевая (рис. 1.16).

Рис. 1.15. Пример звездно-шинной топологии

Рис. 1.16. Пример звездно-кольцевой топологии

В звездно-шинной (star-bus) топологии используется комбинация шины и пассивной звезды. К концентратору подключаются как отдельные компьютеры, так и целые шинные сегменты. На самом деле реализуется физическая топология шина, включающая все компьютеры сети. В данной топологии может использоваться и несколько концентраторов, соединенных между собой и образующих так называемую магистральную, опорную шину. К каждому из концентраторов при этом подключаются отдельные компьютеры или шинные сегменты. В результате получается звездно-шинное дерево. Таким образом, пользователь может гибко комбинировать преимущества шинной и звездной топологий , а также легко изменять количество компьютеров, подключенных к сети. С точки зрения распространения информации данная топология равноценна классической шине.

В случае звездно-кольцевой (star-ring) топологии в кольцо объединяются не сами компьютеры, а специальные концентраторы (изображенные на рис. 1.16 в виде прямоугольников), к которым, в свою очередь, подключаются компьютеры с помощью звездообразных двойных линий связи . В действительности все компьютеры сети включаются в замкнутое кольцо, так как внутри концентраторов линии связи образуют замкнутый контур (как показано на рис. 1.16). Данная топология дает возможность комбинировать преимущества звездной и кольцевой топологий .

Например, концентраторы позволяют собрать в одно место все точки подключения кабелей сети. Если говорить о распространении информации, данная топология равноценна классическому кольцу.

В заключение надо также сказать о сеточной топологии (mesh), при которой компьютеры связываются между собой не одной, а многими линиями связи , образующими сетку (рис. 1.17).

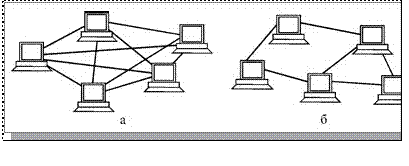

Рис. 1.17. Сеточная топология: полная (а) и частичная (б)

В полной сеточной топологии каждый компьютер напрямую связан со всеми остальными компьютерами. В этом случае при увеличении числа компьютеров резко возрастает количество линий связи . Кроме того, любое изменение в конфигурации сети требует внесения изменений в сетевую аппаратуру всех компьютеров, поэтому полная сеточная топология не получила широкого распространения.

Топология сети указывает не только на физическое расположение компьютеров, как часто считают, но, что гораздо важнее, на характер связей между ними, особенности распространения информации, сигналов по сети. Именно характер связей определяет степень отказоустойчивости сети, требуемую сложность сетевой аппаратуры, наиболее подходящий метод управления обменом , возможные типы средств передачи (каналов связи), допустимый размер сети (длина линий связи и количество абонентов ), необходимость электрического согласования и многое другое.

Более того, физическое расположение компьютеров, соединяемых сетью, почти не влияет на выбор топологии . Как бы ни были расположены компьютеры, их можно соединить с помощью любой заранее выбранной топологии.

Заканчивая обзор особенностей топологий локальных сетей , необходимо отметить, что топология все-таки не является основным фактором при выборе типа сети. Гораздо важнее, например, уровень стандартизации сети, скорость обмена , количество абонентов , стоимость оборудования, выбранное программное обеспечение. Но, с другой стороны, некоторые сети позволяют использовать разные топологии на разных уровнях.

Лекция 2. Сетевые структуры

2.1 Эталонная модель OSI

В сети производится множество операций, обеспечивающих передачу данных от компьютера к компьютеру. Пользователя не интересует, как именно это происходит, ему необходим доступ к приложению или компьютерному ресурсу, расположенному в другом компьютере сети. В действительности же вся передаваемая информация проходит много этапов обработки.

Прежде всего, она разбивается на блоки, каждый из которых снабжается управляющей информацией. Полученные блоки оформляются в виде сетевых пакетов, потом эти пакеты кодируются, передаются с помощью электрических или световых сигналов по сети в соответствии с выбранным методом доступа, затем из принятых пакетов вновь восстанавливаются заключенные в них блоки данных, блоки соединяются в данные, которые и становятся доступными другому приложению. Это, конечно, упрощенное описание происходящих процессов.

Часть из указанных процедур реализуется только программно, другая часть – аппаратно, а какие-то операции могут выполняться как программами, так и аппаратурой.

Упорядочить все выполняемые процедуры, разделить их на уровни и подуровни, взаимодействующие между собой, как раз и призваны модели сетей. Эти модели позволяют правильно организовать взаимодействие как абонентам внутри одной сети, так и самым разным сетям на различных уровнях . В настоящее время наибольшее распространение получила так называемая эталонная модель обмена информацией открытой системы OSI (Open System Interchange). Под термином "открытая система" понимается не замкнутая в себе система, имеющая возможность взаимодействия с какими-то другими системами (в отличие от закрытой системы).

Модель OSI была предложена Международной организацией стандартов ISO (International Standards Organization) в 1984 году. С тех пор ее используют (более или менее строго) все производители сетевых продуктов. Как и любая универсальная модель, OSI довольно громоздка, избыточна и не слишком гибка. Поэтому реальные сетевые средства, предлагаемые различными фирмами, не обязательно придерживаются принятого разделения функций. Однако знакомство с моделью OSI позволяет лучше понять, что же происходит в сети.

Все сетевые функции в модели разделены на 7 уровней (рис. 2.1). При этом вышестоящие уровни выполняют более сложные, глобальные задачи, для чего используют в своих целях нижестоящие уровни , а также управляют ими. Цель нижестоящего уровня – предоставление услуг вышестоящему уровню , причем вышестоящему уровню не важны детали выполнения этих услуг. Нижестоящие уровни выполняют более простые и конкретные функции. В идеале каждый уровень взаимодействует только с теми, которые находятся рядом с ним (выше и ниже него). Верхний уровень соответствует прикладной задаче, работающему в данный момент приложению, нижний – непосредственной передаче сигналов по каналу связи.

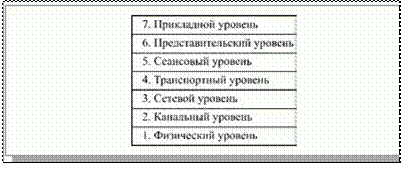

Рис. 2.1. Семь уровней модели OSI

Модель OSI относится не только к локальным сетям, но и к любым сетям связи между компьютерами или другими абонентами. В частности, функции сети Интернет также можно поделить на уровни в соответствии с моделью OSI . Принципиальные отличия локальных сетей от глобальных, с точки зрения модели OSI , наблюдаются только на нижних уровнях модели.

Функции, входящие в показанные на рис. 2.1 уровни , реализуются каждым абонентом сети. При этом каждый уровень на одном абоненте работает так, как будто он имеет прямую связь с соответствующим уровнем другого абонента. Между одноименными уровнями абонентов сети существует виртуальная (логическая) связь, например, между прикладными уровнями взаимодействующих по сети абонентов. Реальную же, физическую связь (кабель, радиоканал) абоненты одной сети имеют только на самом нижнем, первом, физическом уровне . В передающем абоненте информация проходит все уровни , начиная с верхнего и заканчивая нижним. В принимающем абоненте полученная информация совершает обратный путь: от нижнего уровня к верхнему (рис. 2.2).

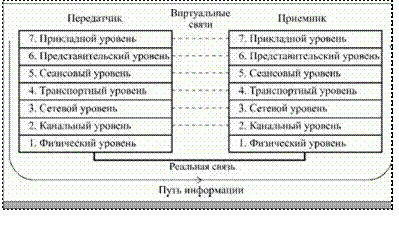

Рис. 2.2. Путь информации от абонента к абоненту

Данные, которые необходимо передать по сети, на пути от верхнего (седьмого) уровня до нижнего (первого) проходят процесс инкапсуляции. Каждый нижеследующий уровень не только производит обработку данных, приходящих с более высокого уровня , но и снабжает их своим заголовком, а также служебной информацией. Такой процесс обрастания служебной информацией продолжается до последнего (физического) уровня . На физическом уровне вся эта многооболочечная конструкция передается по кабелю приемнику. Там она проделывает обратную процедуру декапсуляции, то есть при передаче на вышестоящий уровень убирается одна из оболочек. Верхнего седьмого уровня достигают уже данные, освобожденные от всех оболочек, то есть от всей служебной информации нижестоящих уровней . При этом каждый уровень принимающего абонента производит обработку данных, полученных с нижеследующего уровня в соответствии с убираемой им служебной информацией.

Если на пути между абонентами в сети включаются некие промежуточные устройства (например, трансиверы , репитеры , концентраторы , коммутаторы , маршрутизаторы ), то и они тоже могут выполнять функции, входящие в нижние уровни модели OSI . Чем больше сложность промежуточного устройства, тем больше уровней оно захватывает. Но любое промежуточное устройство должно принимать и возвращать информацию на нижнем, физическом уровне . Все внутренние преобразования данных должны производиться дважды и в противоположных направлениях (рис. 2.3). Промежуточные сетевые устройства в отличие от полноценных абонентов (например, компьютеров) работают только на нижних уровнях и к тому же выполняют двустороннее преобразование.

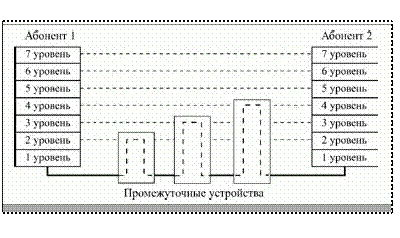

Рис. 2.3. Включение промежуточных устройств между абонентами сети

2.2. Функции верхних и нижних уровней

Рассмотрим подробнее функции разных уровней .

Прикладной (7) уровень (Application Layer), или уровень приложений, обеспечивает услуги, непосредственно поддерживающие приложения пользователя, например, программные средства передачи файлов, доступа к базам данных, средства электронной почты, службу регистрации на сервере. Этот уровень управляет всеми остальными шестью уровнями . Например, если пользователь работает с электронными таблицами Excel и решает сохранить рабочий файл в своей директории на сетевом файл-сервере, то прикладной уровень обеспечивает перемещение файла с рабочего компьютера на сетевой диск прозрачно для пользователя.

Представительский (6) уровень (Presentation Layer), или уровень представления данных, определяет и преобразует форматы данных и их синтаксис в форму, удобную для сети, то есть выполняет функцию переводчика. Здесь же производится шифрование и дешифрирование данных, а при необходимости – и их сжатие. Стандартные форматы существуют для текстовых файлов (ASCII, EBCDIC, HTML), звуковых файлов (MIDI, MPEG, WAV), рисунков (JPEG, GIF, TIFF), видео (AVI). Все преобразования форматов делаются на представительском уровне . Если данные передаются в виде двоичного кода, то преобразования формата не требуется.

Сеансовый (5) уровень (Session Layer) управляет проведением сеансов связи (то есть устанавливает, поддерживает и прекращает связь). Этот уровень предусматривает три режима установки сеансов: симплексный (передача данных в одном направлении), полудуплексный (передача данных поочередно в двух направлениях) и полнодуплексный (передача данных одновременно в двух направлениях). Сеансовый уровень может также вставлять в поток данных специальные контрольные точки, которые позволяют контролировать процесс передачи при разрыве связи. Этот же уровень распознает логические имена абонентов, контролирует предоставленные им права доступа.

Транспортный (4) уровень (Transport Layer) обеспечивает доставку пакетов без ошибок и потерь, а также в нужной последовательности. Здесь же производится разбивка на блоки передаваемых данных, помещаемые в пакеты, и восстановление принимаемых данных из пакетов. Доставка пакетов возможна как с установлением соединения (виртуального канала), так и без. Транспортный уровень является пограничным и связующим между верхними тремя, сильно зависящими от приложений, и тремя нижними уровнями , сильно привязанными к конкретной сети.

Сетевой (3) уровень (Network Layer) отвечает за адресацию пакетов и перевод логических имен (логических адресов, например, IP-адресов или IPX-адресов) в физические сетевые MAC-адреса (и обратно). На этом же уровне решается задача выбора маршрута (пути), по которому пакет доставляется по назначению (если в сети имеется несколько маршрутов). На сетевом уровне действуют такие сложные промежуточные сетевые устройства, как маршрутизаторы .

Канальный (2) уровень, или уровень управления линией передачи (Data link Layer), отвечает за формирование пакетов (кадров) стандартного для данной сети (Ethernet, Token-Ring, FDDI) вида, включающих начальное и конечное управляющие поля. Здесь же производится управление доступом к сети, обнаруживаются ошибки передачи путем подсчета контрольных сумм, и производится повторная пересылка приемнику ошибочных пакетов. Канальный уровень делится на два подуровня: верхний LLC и нижний MAC . На канальном уровне работают такие промежуточные сетевые устройства, как, например, коммутаторы .

Физический (1) уровень (Physical Layer) – это самый нижний уровень модели, который отвечает за кодирование передаваемой информации в уровни сигналов, принятые в используемой среде передачи, и обратное декодирование. Здесь же определяются требования к соединителям, разъемам, электрическому согласованию, заземлению, защите от помех и т.д. На физическом уровне работают такие сетевые устройства, как трансиверы , репитеры и репитерные концентраторы .

Большинство функций двух нижних уровней модели (1 и 2) обычно реализуются аппаратно (часть функций уровня 2 – программным драйвером сетевого адаптера ). Именно на этих уровнях определяется скорость передачи и топология сети, метод управления обменом и формат пакета, то есть то, что имеет непосредственное отношение к типу сети, например, Ethernet, Token-Ring, FDDI, 100VG-AnyLAN. Более высокие уровни , как правило, не работают напрямую с конкретной аппаратурой, хотя уровни 3, 4 и 5 еще могут учитывать ее особенности. Уровни 6 и 7 никак не связаны с аппаратурой, замены одного типа аппаратуры на другой они не замечают.

Как уже отмечалось, в уровне 2 (канальном) нередко выделяют два подуровня (sublayers) LLC и MAC (рис. 2.3);

Верхний подуровень (LLC – Logical Link Control ) осуществляет управление логической связью, то есть устанавливает виртуальный канал связи. Строго говоря, эти функции не связаны с конкретным типом сети, но часть из них все же возлагается на аппаратуру сети (сетевой адаптер ). Другая часть функций подуровня LLC выполняется программой драйвера сетевого адаптера . Подуровень LLC отвечает за взаимодействие с уровнем 3 (сетевым).

Нижний подуровень (MAC – Media Access Control ) обеспечивает непосредственный доступ к среде передачи информации (каналу связи). Он напрямую связан с аппаратурой сети. Именно на подуровне MAC осуществляется взаимодействие с физическим уровнем . Здесь производится контроль состояния сети, повторная передача пакетов заданное число раз при коллизиях, прием пакетов и проверка правильности передачи.

Помимо модели OSI существует также модель IEEE Project 802, принятая в феврале 1980 года (отсюда и число 802 в названии), которую можно рассматривать как модификацию, развитие, уточнение модели OSI . Стандарты, определяемые этой моделью (так называемые 802-спецификации) относятся к нижним двум уровням модели OSI и делятся на двенадцать категорий, каждой из которых присвоен свой номер.

Подуровни LLC и MAC канального уровня:

802.1 – объединение сетей с помощью мостов и коммутаторов;

802.2 – управление логической связью на подуровне LLC ;

802.3 – локальная сеть с методом доступа CSMA/CD и топологией шина (Ethernet);

802.4 – локальная сеть с топологией шина и маркерным доступом (Token-Bus);

802.5 – локальная сеть с топологией кольцо и маркерным доступом (Token-Ring);

802.6 – городская сеть (Metropolitan Area Network, MAN) с расстояниями между абонентами более 5 км;

802.7 – широкополосная технология передачи данных;

802.8 – оптоволоконная технология;

802.9 – интегрированные сети с возможностью передачи речи и данных;

802.10 – безопасность сетей, шифрование данных;

802.11 – беспроводная сеть по радиоканалу (WLAN – Wireless LAN);

802.12 – локальная сеть с централизованным управлением доступом по приоритетам запросов и топологией звезда (100VGAnyLAN).

2.3. Аппаратура локальных сетей

Аппаратура локальных сетей обеспечивает реальную связь между абонентами. Выбор аппаратуры имеет важнейшее значение на этапе проектирования сети, так как стоимость аппаратуры составляет наиболее существенную часть от стоимости сети в целом, а замена аппаратуры связана не только с дополнительными расходами, но зачастую и с трудоемкими работами. К аппаратуре локальных сетей относятся:

кабели для передачи информации; разъемы для присоединения кабелей; согласующие терминаторы ; сетевые адаптеры ; репитеры ; трансиверы ; концентраторы ; мосты ; маршрутизаторы ; шлюзы.

Сетевые адаптеры (они же контроллеры, карты, платы, интерфейсы, NIC – Network Interface Card) – это основная часть аппаратуры локальной сети. Назначение сетевого адаптера – сопряжение компьютера (или другого абонента) с сетью, то есть обеспечение обмена информацией между компьютером и каналом связи в соответствии с принятыми правилами обмена.

Функции сетевого адаптера делятся на магистральные и сетевые. К магистральным относятся те функции, которые осуществляют взаимодействие адаптера с магистралью (системной шиной) компьютера (то есть опознание своего магистрального адреса, пересылка данных в компьютер и из компьютера, выработка сигнала прерывания компьютера и т.д.). Сетевые функции обеспечивают общение адаптера с сетью.

Трансиверы, или приемопередатчики (от английского TRANsmitter + reCEIVER), служат для передачи информации между адаптером и кабелем сети или между двумя сегментами (частями) сети. Трансиверы усиливают сигналы, преобразуют их уровни или преобразуют сигналы в другую форму (например, из электрической в световую и обратно). Трансиверами также часто называют встроенные в адаптер приемопередатчики.

Репитеры, или повторители (repeater), выполняют более простую функцию, чем трансиверы . Они не преобразуют ни уровни сигналов, ни их физическую природу, а только восстанавливают ослабленные сигналы (их амплитуду и форму), приводя их к исходному виду. Цель такой ретрансляции сигналов состоит исключительно в увеличении длины сети (рис. 2.5).

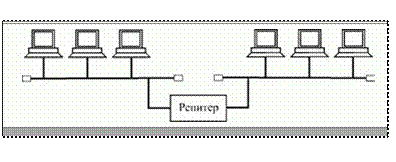

Рис. 2.5. Соединение репитером двух сегментов сети

Коммутаторы (свичи, коммутирующие концентраторы, switch), как и концентраторы, служат для соединения сегментов в сеть. Они также выполняют более сложные функции, производя сортировку поступающих на них пакетов.

Коммутаторы передают из одного сегмента сети в другой не все поступающие на них пакеты, а только те, которые адресованы компьютерам из другого сегмента. Пакеты, передаваемые между абонентами одного сегмента, через коммутатор не проходят. При этом сам пакет коммутатором не принимается, а только пересылается. Интенсивность обмена в сети снижается вследствие разделения нагрузки, поскольку каждый сегмент работает не только со своими пакетами, но и с пакетами, пришедшими из других сегментов.

Коммутатор работает на втором уровне модели OSI (подуровень MAC ), так как анализирует МАС-адреса внутри пакета (рис.

2.6). Естественно, он выполняет и функции первого уровня .

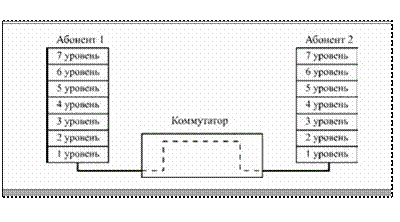

Рис. 2.6. Функции коммутаторов в модели OSI

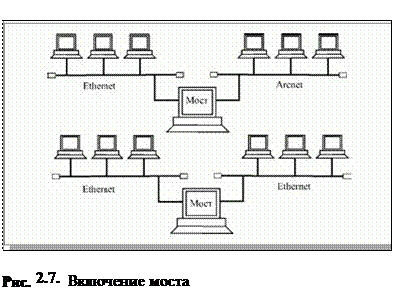

Мосты (bridge) , маршрутизаторы (router ) и шлюзы (gateway) служат для объединения в одну сеть несколько разнородных сетей с разными протоколами обмена нижнего уровня , в частности, с разными форматами пакетов, методами кодирования, скоростью передачи и т.д. В результате их применения сложная и неоднородная сеть, содержащая в себе различные сегменты, с точки зрения пользователя выглядит самой обычной сетью. Обеспечивается прозрачность сети для протоколов высокого уровня . Все они гораздо дороже, чем концентраторы, так как от них требуется довольно сложная обработка информации. Реализуются они обычно на базе компьютеров, подключенных к сети с помощью сетевых адаптеров . По сути, они представляют собой специализированные абоненты (узлы) сети.

Мосты – наиболее простые устройства, служащие для объединения сетей с разными стандартами обмена, например, Ethernet и Arcnet, или нескольких сегментов (частей) одной и той же сети, например, Ethernet (рис. 2.7). В последнем случае мост , как и коммутатор , только разделяет нагрузку сегментов, повышая тем самым производительность сети в целом. В отличие от коммутаторов мосты принимают поступающие пакеты целиком и в случае необходимости производят их простейшую обработку. Мосты , как и коммутаторы , работают на втором уровне модели OSI (рис. 2.6).

Маршрутизаторы осуществляют выбор оптимального маршрута для каждого пакета с целью избежания чрезмерной нагрузки отдельных участков сети и обхода поврежденных участков. Они применяются, как правило, в сложных разветвленных сетях, имеющих несколько маршрутов между отдельными абонентами. Маршрутизаторы не преобразуют протоколы нижних уровней , поэтому они соединяют только сегменты одноименных сетей.

Маршрутизаторы работают на третьем уровне модели OSI , так как они анализируют не только MAC-адреса пакета, но и IPадреса, то есть более глубоко проникают в инкапсулированный пакет (рис. 2.8).

Существуют также гибридные маршрутизаторы (brouter) , представляющие собой гибрид моста и маршрутизатора . Они выделяют пакеты, которым нужна маршрутизация и обрабатывают их как маршрутизатор , а для остальных пакетов служат обычным мостом .

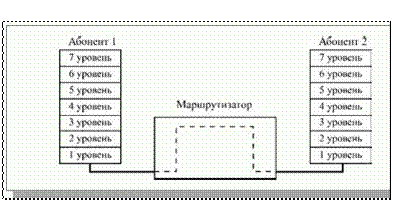

Рис. 2.8. Функции маршрутизатора в модели OSI

Шлюзы – это устройства для соединения сетей с сильно отличающимися протоколами, например, для соединения локальных сетей с большими компьютерами или с глобальными сетями. Это самые дорогие и редко применяемые сетевые устройства. Шлюзы реализуют связь между абонентами на верхних уровнях модели OSI (с четвертого по седьмой). Соответственно, они должны выполнять и все функции нижестоящих уровней .

Лекция 3. Формулы Шеннона и типы линий передачи, в которых используются модемы

3.1 Формулы Шеннона для непрерывного и дискретного каналов

В первоначальном смысле модем (модулятор-демодулятор) – это устройство, преобразующее цифровые данные от компьютера в аналоговые сигналы перед их передачей по последовательной линии и, после передачи, производящее обратное преобразование. Основная цель преобразования состоит в согласовании полосы частот, занимаемой сигналами, с полосой пропускания линии передачи. Сигналы могут занимать всю полосу пропускания линии передачи либо ее часть (при частотном разделении каналов, например, в случае организации полностью дуплексного обмена). Кроме того, модемы должны обеспечивать необходимую амплитуду и мощность сигналов для достижения большого отношения сигнал/шум и, как следствие обоих перечисленных факторов (полосы частот и отношения сигнал/шум), возможно большей скорости передачи. Подчеркивание основной (но не единственной) выполняемой модемами функции в названии устройств данного типа исторически связано с наиболее распространенным вариантом подключения отдельных компьютеров либо локальных сетей к аналоговой телефонной линии и, через нее, к другим компьютерам и сетям, в том числе к глобальной сети Интернет. Развиваются цифровые телефонные сети и сети передачи данных, в которых функции модемов изменяются (в частности, модуляция/демодуляция заменяется кодированием), но базовое название, тем не менее, сохраняется. Еще 5 лет назад трудно было предсказать, что станут практически доступными решения, обеспечивающие бурный рост скорости передачи информации по обычной аналоговой телефонной линии (более чем в 200 раз для технологии ADSL в сравнении со стандартом V.34). И это в условиях, когда, казалось бы, все резервы увеличения скорости были исчерпаны и достигнут теоретический предел скорости , определяемый теоремами Шеннона. Без сомнения, методы и средства обмена информацией между локальными сетями (или отдельными компьютерами) и глобальными сетями будут совершенствоваться и далее. Обзор доступных и перспективных технологий в этой области, представленный в данной главе, имеет целью не только их сравнительный анализ по характеристикам (прежде всего, по скорости передачи информации и расстоянию), но и пояснение принципов функционирования различных линий передачи, в которых используются модемы , и обеспечивается достижение предельных характеристик. Формулы Шеннона представляют собой математические записи теорем кодирования Шеннона для дискретных и непрерывных сообщений, передаваемых по каналам с ограниченной пропускной способностью на фоне шумов и помех. Каналы в зависимости от типов сигналов на входе и выходе принято делить на дискретные, непрерывные и смешанные. В общей структурной схеме канала передачи (см. рис. 3.1) дискретными являются каналы от входа модулятора до выхода демодулятора и от входа кодера до выхода декодера. Непрерывный (аналоговый) канал – это собственно последовательная линия передачи (телефонная линия, скрученная пара проводов, коаксиальный кабель и др.). Дискретные каналы не являются независимыми от аналогового канала, который часто образует наиболее «узкое место» при передаче и из-за собственной ограниченной полосы пропускания, внешних шумов и помех определяет общую достижимую скорость передачи (при заданном допустимом уровне ошибок при приеме).

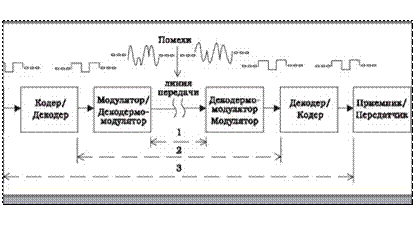

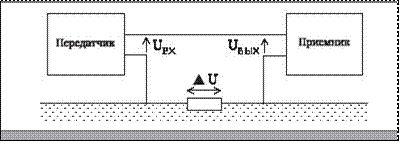

Рис. 3.1. Общая структурная схема канала передачи: 1 – непрерывный (аналоговый) канал; 2, 3 – дискретные каналы.

Прежде, чем рассматривать формулы Шеннона, целесообразно обратиться к рис. 3.1 и пояснить функции отдельных устройств. Кодер/декодер в конкретной системе может совмещать, на первый взгляд, прямо противоположные функции. Вопервых, кодер может быть использован для внесения избыточности в передаваемую информацию с целью обнаружения влияния шумов и помех на приемном конце (там этим занимается соответствующий декодер). Избыточность проявляется в добавлении к передаваемой полезной информации так называемых проверочных разрядов, формируемых, как правило, аппаратурными средствами из информационной части сообщения. Известно много различных помехоустойчивых кодов, причем самый простой из них однобитовый (бит четности/нечетности) далеко не всегда удовлетворительно работает на практике. Вместо него в локальных сетях используются контрольная сумма или циклический код (CRC – Cyclic Redundancy Check), занимающий в формате передаваемого сообщения 2 или 4 байта, независимо от длины в байтах информационной части сообщения. При больших объемах передаваемой информации целесообразно сжать ее до передачи. В этом случае говорят уже о статистическом кодировании. Здесь уместна аналогия с обычными программами архивации файлов (типа arj, rar, pkzip и др.), которые широко используются при организации обмена в Интернет. Если проблема с большими объемами информации и после такого обратимого сжатия до конца не решается, можно рассмотреть возможность необратимого сжатия информации с частичной ее потерей («огрублением»). Конечно, здесь не идет речь об отбрасывании части цифровых данных, но по отношению к изображениям иногда можно пойти на снижение разрешения (числа пикселей) без искажения общего вида «картинки». Понятно, что оба типа кодирования (помехоустойчивое избыточное кодирование и статистическое кодирование) служат, в конечном счете, решению одной задачи – повышению качества передачи как в смысле отсутствия или минимально допустимого уровня ошибок в принятом сообщении, так и в смысле максимального использования пропускной способности канала передачи. В высокоскоростных модемах нередко реализуются оба типа кодирования. Что касается функций модулятора/демодулятора на рис. 3.1, то они, как уже было сказано, включают согласование полосы частот, занимаемой сигналами, с полосой пропускания линии передачи. Кроме того, выходные каскады передатчиков (после модуляторов) реализуют усиление сигналов по мощности и амплитуде, это одно из средств увеличения отношения сигнал/шум. Формула Шеннона для непрерывного (аналогового) канала достаточна проста: V_макс =f*log₂ (1+S/N), (1)

где V_макс – максимальная скорость передачи (бит/сек), f – полоса пропускания линии передачи и, одновременно, полоса частот, занимаемая сигналами (если не используется частотное разделение каналов), S/N – отношение сигнал/шум по мощности. График этой зависимости приведен на рис. 3.2 (формуле Шеннона соответствует кривая под названием «теоретический предел »).

Под шумом понимается любой нежелательный сигнал, в том числе внешние помехи или сигнал, вернувшийся к передающему устройству – может быть и модему – в результате отражения от противоположного конца линии. Сами по себе сосредоточенные помехи не столь существенно ограничивают пропускную способность аналогового канала, как непредсказуемый в каждый момент времени белый гауссовский шум. «Умные» высокоскоростные модемы умеют, как будет отмечено в дальнейшем, определять уровень и задержку «своих» отраженных сигналов и компенсировать их влияние.

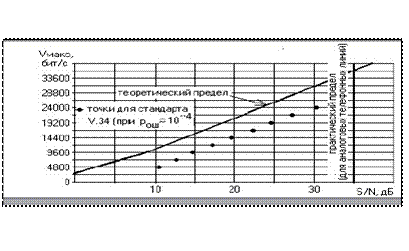

Рис. 3.2. Зависимость максимальной скорости передачи Vмакс для аналоговой линии от отношения сигнал-шум по мощности

S/N

Формула Шеннона для многопозиционного дискретного канала, построенного на базе предыдущего непрерывного канала, в отсутствие ошибок при приеме, имеет следующий вид:

V_макс =2*f*log₂ n. (2) Здесь n – общее число вариантов дискретного (цифрового) сигнала (алфавит). Если за время одной посылки (длительность элементарного аналогового сигнала типа отрезка синусоиды) передается информация о k двоичных разрядах, то n=2^k . Практически расширение алфавита для дискретных сигналов приводит к появлению все менее различимых элементарных посылок, так что величина n ограничивается сверху все тем же отношением сигнал/шум S/N в аналоговом канале.

При учете ошибок при приеме формула Шеннона для многопозиционного дискретного канала, построенного на базе непрерывного канала, имеет следующий вид:

V_макс =2*f*[log₂ n + p_ош *log₂ (p_ош /(n – 1)) + (1 – p_ош )*log₂ (1 – p_ош )].

(3)

Здесь p_ош – отношение числа бит, принятых с ошибками, к общему числу переданных бит за время наблюдения, теоретически стремящееся к бесконечности, а практически достаточное для набора статистики. Согласно стандарту ITU-T для телефонных сообщений должно выполняться условие p_ош 3*10^-5 , а для цифровых данных p_ош 10^-6 (в отдельных случаях для критичных данных этот порог уменьшают до 10^-9 ). При выполнении требований стандартов влиянием ошибок при приеме на максимальнодопустимую скорость передачи можно полностью пренебречь и от соотношения (3) перейти к более простому соотношению (2). В частном случае бинарного канала (k=1, n=2) при p_ош =1/2 из соотношения (3) следует, что V_макс =0, а при p_ош 0 и при p_ош 1 V_макс 2*f. Физический смысл такой зависимости состоит в том, что при p_ош =1/2 принятый сигнал не содержит полезной информации (каждый из принятых битов может оказаться ошибочным). При p_ош 1 (гипотетический случай, имеющий сугубо теоретический интерес) каждый бит с большой вероятностью инвертируется и доля полезной информации снова возрастает.

Формулы Шеннона показывают, что наиболее эффективный способ повышения максимальной скорости передачи V_макс состоит в увеличении полосы пропускания линии передачи f (V_макс ~f). Логарифмическая зависимость V_макс от отношения сигнал/шум S/N делает этот путь повышения V_макс гораздо менее перспективным и более трудоемким. Однако на практике редко возможен свободный выбор линии передачи, который с точки зрения реализации максимальной скорости передачи однозначно сводится к использованию оптоволокна (ВОЛС). На практике чаще всего имеется телефонная линия, по которой и нужно организовать передачу с применением модемов . Аналоговая телефонная линия (точнее, тракт передачи, функционирующий на этой линии, с учетом фильтров) имеет фиксированную полосу пропускания f = 3400 – 300 = 3100 Гц, поэтому приходится бороться именно за повышение отношения сигнал/шум. Да и то хороший результат сам по себе не гарантирован, так как речь идет о реализации возможностей, близких к теоретическому пределу . Практический предел отношения сигнал/ шум в аналоговой телефонной линии составляет примерно 35 дБ (более 3000 раз по мощности или более 56 раз по амплитуде), что соответствует максимальной скорости V_макс 34822 бит/сек (стандартное значение, реализуемое на практике, 33600 бит/сек).

3.2 Типы линий передачи, в которых используются модемы (варианты решения проблемы «последней мили»)

Прокладывание по всем правилам структурированных кабельных систем (СКС) для вновь создаваемых или реорганизуемых компьютерных сетей – безусловно, полезное, но, одновременно, и дорогостоящее мероприятие, требующее больших первоначальных затрат на проведение капитальных работ. По этой причине производители аппаратных сетевых средств осваивают уже существующие или создаваемые линии передачи, большинство из которых не предназначены изначально для соединения компьютеров в сети. Для работы на таких линиях обычно требуются специфические модемы . В сравнении с обычными телефонными модемами эти модемы , как правило, более дорогие, не в последнюю очередь, из-за ограниченного объема их выпуска. В то же время они по-прежнему служат для переноса спектра передаваемых сигналов в полосу рабочих частот линии передачи, выделенную для организации обмена по сети.

По сложившейся терминологии, различные методы и средства передачи информации на участке от провайдера, предоставляющего доступ к услугам глобальной сети, до конечного пользователя, принято называть вариантами решения проблемы «последней мили» . Качество соединения на этом участке и его длина существенным образом сказываются на степени приближения реально достижимой скорости обмена для конечного пользователя к номинальной скорости для данной технологии.

Однопроводная линия – самая простая из возможных линий последовательной передачи данных (см. рис. 3.3). Из-за большого территориального удаления передатчика от приемника в сети (до нескольких сотен метров или даже свыше километра) возникает заметная разница потенциалов между точками заземления аппаратуры и возрастает влияние ничем не скомпенсированных помех. Поэтому на практике такие линии передачи в сетях не используются.

Рис. 3.3. Однопроводная линия передачи (при симплексном режиме обмена данными)

Обычную линию силового электропитания на 220 В (электропроводку) в последнее время успешно используют для организации двунаправленной системы домашней автоматики, связывающей различные бытовые приборы (осветительные приборы, стиральную машину, телевизор и др.) и датчики (температуры, потребляемой мощности и др.). Цель состоит как в управлении этими приборами, так и в сигнализации об опасных ситуациях (пожар, утечка газа и т.д.). «Побочное» использование электропроводки для организации домашней локальной сети напрашивается само собой, однако при этом надо иметь в виду далеко не идеальные характеристики такой линии. Измерения на реальных линиях электропроводки в диапазоне частот 100...150 кГц, наиболее перспективном для передачи данных, показали существенный разброс модуля импеданса линии (1,5...80 Ом), затухания (2...40 дБ) и уровня шума (до –15 дБ). Эти характеристики существенно зависят от количества одновременно включенных бытовых приборов.

Двухпроводная телефонная линия в пределах отдельных зданий представляет собой простой двухжильный провод (симметричный кабель), но и это уже прогресс по сравнению с рассмотренной ранее однопроводной линией, так как отсчет принятого сигнала ведется не от потенциала «земли», а от второго провода в линии. В таких линиях просто организуется симплексный и полудуплексный режим обмена данными, в то время как дуплексный обмен возможен только ценою снижения скорости передачи (при частотном или временном разделении «прямого» и «обратного» каналов). Если учесть ограниченную полосу пропускания аналоговой телефонной линии, то выделение в ней «прямого» и «обратного» каналов с равными скоростями обмена в обоих направлениях оказывается неэффективным решением. Правда, иногда требуется передавать в одном из направлений служебную информацию (сообщение о состоянии удаленного модема , его режимах работы и др.), для которой скорость передачи некритична. Тогда параллельный канал может быть организован практически без потери скорости по основному каналу.

Четырехпроводная телефонная линия преодолевает недостаток обычной двухпроводной линии, так как позволяет организовать дуплексный обмен без потери скорости в обоих направлениях. Однако линии такого типа не столь широко распространены, как двухпроводные.

Многопарный телефонный кабель используется в магистральной части телефонной линии (для внешних соединений) и отличается от «внутренних» телефонных линий большей полосой пропускания, которая необходима для уплотнения множества телефонных каналов.

Линии на основе коаксиального кабеля, применяемые в системах кабельного телевидения (CATV), подобны соединениям во многих локальных сетях. В этих линиях используется еще один тип специализированных модемов , «заслуживших» собственное название: cable modems. Обычный телевизионный сигнал и цифровые данные при передаче по кабелю должны быть разнесены по разным частотным диапазонам. Поэтому увеличение скорости не такое заметное, как в локальных сетях, монопольно использующих высокочастотные кабели (100 Мбит/с в сетях типа Fast Ethernet и др.). Компромиссное решение для локальных сетей, основанных на системах кабельного телевидения, состоит в выборе неравных скоростей при передаче запросов от пользователя в сеть (до 10 Мбит/с) и при получении информации в обратном направлении (до 40 Мбит/с). Безусловно, вторая скорость важнее.

Цифровые абонентские линии (Digital Subscriber Loop – xDSL) постепенно замещают аналоговые телефонные линии. Общие преимущества от перехода к цифровым методам обработки сигналов в данном случае дополняются заметным увеличением максимально доступной скорости передачи и реализацией постоянных (некоммутируемых) соединений. Некоторые из вариантов xDSL требуют использования четырехпроводной линии, другие могут функционировать на обычных двухпроводных линиях. Это позволяет организовать высокоскоростную передачу данных, не прибегая к замене старых абонентских линий и прокладке новых выделенных каналов. Повышение скорости достигается за счет более полного использования полосы пропускания линии и усложнения алгоритма обработки передаваемой информации, в том числе ее уплотнения. При этом необходима замена оборудования в магистральной части линии и применение xDSL – модемов со стороны пользователя и провайдера. Различные варианты xDSL – технологий перечислены ниже:

HDSL – высокоскоростные цифровые абонентские линии ;

ADSL – асимметричные цифровые абонентские линии ;

ISDL – ISDN цифровые абонентские линии ;

SDSL – симметричные высокоскоростные цифровые абонентские линии ;

VDSL – Very HDSL;

RADSL – цифровые абонентские линии с подстройкой скорости передачи данных;

UADSL – универсальные асимметричные цифровые абонентские линии .

ADSL, для которой скорость потока данных в сторону пользователя (абонента) составляет от 8 до 1,5 Мбит/с, а в обратную сторону – от 1,5 Мбит/с до 640 Кбит/с. На практике из-за снижения качества линий на участке «последней мили» и влияния перекрестных помех реальная скорость в сторону пользователя может оказаться ниже 1 Мбит/с.

SDSL, для которой скорость в обоих направлениях достигает 2 Мбит/с (реально по Москве средняя скорость составляет 1,5 Мбит/с).

Линии на основе оптоволоконного кабеля практически снимают скоростные ограничения для всех видов информации (включая динамические изображения высокого разрешения). Это – технология будущего, которая не нашла широкого применения в районах с уже сложившейся инфраструктурой. Причина в том, что необходимо вкладывать дополнительные средства в организацию «последней мили» . Зачастую прокладку оптических сетей делает невозможной архитектура построенных несколько лет назад зданий. В таких случаях гораздо дешевле применять старый и проверенный xDSL. При строительстве же новых зданий оптические технологии «последней мили» прочно заняли свою нишу и реально используются в странах Юго-Восточной Азии и континентальной Америки.

Беспроводные (радио-) линии привлекательны для тех пользователей, которые не имеют фиксированного рабочего места (учащиеся институтов и университетов, инженеры на производстве и т.д.). Обычно в локальной сети стационарные проводные участки (сегменты) сочетаются с удаленными пользователями или сегментами, обслуживаемыми с помощью радио-модемов (radio modems). Высокая частота несущей (2000...2500 МГц) выбирается из условия малого влияния на передаваемую информацию погодных условий. Возможны также варианты с использованием других диапазонов, расположенных как ниже, так и выше по оси частот. Полоса используемых частот, которая определяет достижимую скорость передачи, ограничена как из-за влияния помех, так и вследствие общей занятости радио-диапазонов. В результате максимальная скорость передачи по беспроводным линиям составляет примерно 2 Мбит/с. Следует заметить, что беспроводная связь на высоких частотах (свыше ~ 900 МГц) устойчиво работает только в условиях прямой видимости абонентов (отсутствия препятствий для радиоволн) на расстоянии до 50 км.

Линии передачи с использованием искусственных спутников Земли в качестве ретрансляторов сигналов в глобальных или региональных компьютерных сетях в целом напоминают наземные варианты беспроводных линий. Для передачи в разных направлениях теперь используются две частоты несущей: 6/4 ГГЦ (другой вариант – 14/12 ГГц). Однако скорость передачи обычно не превышает 50 Мбит/с.

Перечисление линий передачи, в которых применяются модемы , можно продолжить. Стоит упомянуть технологии HPNA (Ethernet на телефонной линии) и Bluetooth (высокоскоростная беспроводная технология). Однако разрешение вопроса о том, какая из упомянутых или еще «не заявившая» о себе технологий найдет широкое применение на практике – это проблема прогнозирования, которое не может дать ответ со 100-процентной гарантией по определению. Кроме ограниченной развитости линий (например, отечественные телевизионные кабельные сети), сдерживающими факторами могут быть технические особенности отдельных линий (в частности, ограничение области действия сети на основе силовой проводки пределами тех помещений, которые «питаются» от одного силового трансформатора).

3.3 Структура модема

Одна из возможных структурных схем модема показана на рис. 3.4. Она содержит типовые функциональные узлы обработки и преобразования сигналов, из числа которых намеренно исключены некоторые второстепенные узлы, предназначенные для организации синхронизации и обработки служебных сигналов. Далее узлы, осуществляющие прямое и обратное преобразования

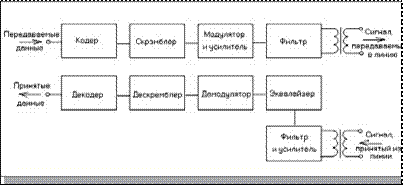

Рис. 3.4. Структурная схема модема

Кодер/декодер предназначены для защиты от ошибок и "сжатия" данных. Защита от ошибок предполагает включение в пакеты передаваемых данных избыточного циклического кода (CRC), При этом в качестве стандартных протоколов, более подробно описывающих форматы данных (в том числе число бит в коде CRC – 16 или 32), используются протоколы серии MNP (Microcom Networking Protocol компании Microcom) или V.42 / V.44 (международный стандарт ITU-T). Протокол V.42bis представляет собой протокол сжатия данных. Если нельзя увеличить пропускную способность линии передачи из-за ограничения, накладываемого теоремой Шеннона, то можно уменьшить избыточность передаваемой текстовой информации, используя свойство повторяемости цепочек символов в словах. Для этого на передающем и приемном конце линии модемы (точнее, их кодеры и декодеры) организуют и поддерживают идентичные динамические словари в виде структур типа дерева с отдельными символами в качестве узлов (см. рис. 3.5). Достаточно передавать не сами слова, а, фактически, специальным образом описанные (в виде чисел) части словарей (пути в дереве), содержащие требуемые последовательности символов.

Рис. 3.5. Пример представления части словаря при работе протокола сжатия V.42bis

Так, часть словаря на рис. 3.5 позволяет описать строки символов A, B, BA, BAG, BAR, BI, BIN, C, D, DE, DO и DOG относительно соответствующих корневых узлов.

Скремблер/дескремблер производят такое преобразование передаваемого и принятого сигналов, которое исключает влияние длинных цепочек из логических нулей или единиц, а также коротких повторяющихся последовательностей на надежность синхронизации в приемной части модема. Скремблер при необходимости "разреживает" такие последовательности за счет принудительно вставляемых логических нулей или единиц, делая преобразованные данные псевдослучайными, а дескремблер удаляет лишние биты, восстанавливая исходный вид данных. Описанная проблема (зависимость качества синхронизации от вида передаваемых данных) существенна, конечно, не только при модемной связи, но и при любых видах обменов цифровыми данными по последовательной линии передачи, в которой не предусмотрена посылка отдельного синхросигнала. Такая ситуация характерна для компьютерных сетей, в которых для решения указанной проблемы вместо простых кодов передачи используются самосинхронизирующиеся коды (типа двухуровневых кодов Манчестер-2 или трехуровневых кодов с высокой плотностью единиц – КВП или BNZS в английском варианте названия).

Эквалайзер включается в приемной части модема и служит для компенсации зависимости группового времени запаздывания в линии от частоты. Для улучшения качества передачи речевых сигналов их спектральные составляющие на разных частотах должны приходить к удаленному модему с одинаковой задержкой. Идеальная компенсация показана на рис. 3.6. На практике в высокоскоростных модемах собственное групповое время запаздывания эквалайзера подстраивается автоматически.

В приемной части модемов, работающих в дуплексном режиме на обычной двухпроводной телефонной линии, требуется осуществлять также эхо-компенсацию.

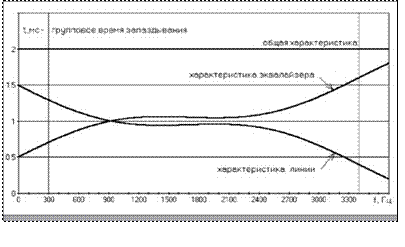

Рис. 3.6. Идеальная компенсация эквалайзером зависимости группового времени запаздывания в линии от частоты

Соответствующий функциональный узел на рис. 3.4 не показан. Проблема состоит в том, что при дуплексном обмене передающий модем может воспринять порожденный им же сигнал, отраженный от другого конца линии, как пришедший от удаленного модема. В стандартах для высокоскоростных модемов (в частности, в стандарте V.34) предусмотрена процедура эхокомпенсации и установлены ограничения на уровень отраженного сигнала (он должен быть меньше полезного сигнала не менее чем на 25...30 дБ) и его максимальную задержку (не более 200...300 мс). Практическая реализация эхо-компенсации в высокоскоростных модемах предусматривает автоматическое определение параметров отраженного сигнала (его амплитуды и задержки) на этапе установления соединения.

Фильтры и усилители на рис.3.4 являются традиционными устройствами при обработке сигналов на фоне шумов и помех и не нуждаются в более подробном описании. В то же время модулятор и демодулятор в модемах реализуют специфические и достаточно сложные методы модуляции , которые рассматриваются в разделе "Методы модуляции, используемые в высокоскоростных модемах".

В современных модемах большая часть функций выполняется программой, управляющей работой цифрового сигнального процессора (ЦСП). Для исключения эффекта наложения спектров принципиально использование непрерывных аналоговых фильтров. Нужны также аналоговые усилители, АЦП и ЦАП для преобразования аналоговых сигналов в цифровые и обратно.

Лекция 4. Типы линий связи локальных и глобальных сетей

4.1 Среда передачи информации

Средой передачи информации называются те линии связи (или каналы связи), по которым производится обмен информацией между компьютерами. В подавляющем большинстве компьютерных сетей (особенно локальных) используются проводные или кабельные каналы связи, хотя существуют и беспроводные сети, которые сейчас находят все более широкое применение, особенно в портативных компьютерах.

Информация в локальных сетях чаще всего передается в последовательном коде, то есть бит за битом. Такая передача медленнее и сложнее, чем при использовании параллельного кода. Однако надо учитывать то, что при более быстрой параллельной передаче (по нескольким кабелям одновременно) увеличивается количество соединительных кабелей в число раз, равное количеству разрядов параллельного кода (например, в 8 раз при 8разрядном коде). Это совсем не мелочь, как может показаться на первый взгляд. При значительных расстояниях между абонентами сети стоимость кабеля вполне сравнима со стоимостью компьютеров и даже может превосходить ее. К тому же проложить один кабель (реже два разнонаправленных) гораздо проще, чем 8, 16 или 32. Значительно дешевле обойдется также поиск повреждений и ремонт кабеля.

Но это еще не все. Передача на большие расстояния при любом типе кабеля требует сложной передающей и приемной аппаратуры, так как при этом необходимо формировать мощный сигнал на передающем конце и детектировать слабый сигнал на приемном конце. При последовательной передаче для этого требуется всего один передатчик и один приемник. При параллельной же количество требуемых передатчиков и приемников возрастает пропорционально разрядности используемого параллельного кода. В связи с этим, даже если разрабатывается сеть незначительной длины (порядка десятка метров), чаще всего выбирают последовательную передачу.

К тому же при параллельной передаче чрезвычайно важно, чтобы длины отдельных кабелей были точно равны друг другу. Иначе в результате прохождения по кабелям разной длины между сигналами на приемном конце образуется временной сдвиг, который может привести к сбоям в работе или даже к полной неработоспособности сети. Например, при скорости передачи 100 Мбит/с и длительности бита 10 нс этот временной сдвиг не должен превышать 5—10 нс. Такую величину сдвига дает разница в длинах кабелей в 1—2 метра. При длине кабеля 1000 метров это составляет 0,1—0,2%.

Надо отметить, что в некоторых высокоскоростных локальных сетях все-таки используют параллельную передачу по 2—4 кабелям, что позволяет при заданной скорости передачи применять более дешевые кабели с меньшей полосой пропускания . Но допустимая длина кабелей при этом не превышает сотни метров. Примером может служить сегмент 100BASE-T4 сети Fast

Ethernet.

Промышленностью выпускается огромное количество типов кабелей, например, только одна крупнейшая кабельная компания Belden предлагает более 2000 их наименований. Но все кабели можно разделить на три большие группы:

электрические (медные) кабели на основе витых пар про-

водов (twisted pair), которые делятся на экранированные (shielded twisted pair, STP) и неэкранированные (unshielded twisted pair, UTP);

электрические (медные) коаксиальные кабели (coaxial

cable); оптоволоконные кабели (fibre optic).

Каждый тип кабеля имеет свои преимущества и недостатки, так что при выборе надо учитывать как особенности решаемой задачи, так и особенности конкретной сети, в том числе и используемую топологию.

Можно выделить следующие основные параметры кабелей, принципиально важные для использования в локальных сетях

Полоса пропускания кабеля (частотный диапазон сигналов, пропускаемых кабелем) и затухание сигнала в кабеле. Два этих параметра тесно связаны между собой, так как с ростом частоты сигнала растет затухание сигнала. Надо выбирать кабель, который на заданной частоте сигнала имеет приемлемое затухание . Или же надо выбирать частоту сигнала, на которой затухание еще приемлемо. Затухание измеряется в децибелах и пропорционально длине кабеля.

Помехозащищенность кабеля и обеспечиваемая им секретность передачи информации. Эти два взаимосвязанных параметра показывают, как кабель взаимодействует с окружающей средой, то есть, как он реагирует на внешние помехи, и насколько просто прослушать информацию, передаваемую по кабелю.

Скорость распространения сигнала по кабелю или, обратный параметр – задержка сигнала на метр длины кабеля. Этот параметр имеет принципиальное значение при выборе длины сети. Типичные величины скорости распространения сигнала – от 0,6 до 0,8 от скорости распространения света в вакууме. Соответственно типичные величины задержек – от 4 до 5 нс/м.

Для электрических кабелей очень важна величина волнового сопротивления кабеля. Волновое сопротивление важно учитывать при согласовании кабеля для предотвращения отражения сигнала от концов кабеля. Волновое сопротивление зависит от формы и взаиморасположения проводников, от технологии изготовления и материала диэлектрика кабеля. Типичные значения волнового сопротивления – от 50 до 150 Ом.

В настоящее время действуют следующие стандарты на кабели:

EIA/TIA 568 (Commercial Building Telecommunications

Cabling Standard) – американский;

ISO/IEC IS 11801 (Generic cabling for customer premises) – международный;

CENELEC EN 50173 (Generic cabling systems) – европейский.

Эти стандарты описывают практически одинаковые кабельные системы, но отличаются терминологией и нормами на параметры. В данной работе предлагается придерживаться терминологии стандарта EIA/TIA 568.

4.2 Типы кабелей

Кабели на основе витых пар проводов используются в дешевых и сегодня, пожалуй, самых популярных кабелях. Кабель на основе витых пар представляет собой несколько пар скрученных попарно изолированных медных проводов в единой диэлектрической (пластиковой) оболочке. Он довольно гибкий и удобный для прокладки. Скручивание проводов позволяет свести к минимуму индуктивные наводки кабелей друг на друга и снизить влияние переходных процессов. Обычно в кабель входит две (рис. 4.1) или четыре витые пары .

Рис. 4.1. Кабель с витыми парами

Неэкранированные витые пары характеризуются слабой защищенностью от внешних электромагнитных помех, а также от подслушивания, которое может осуществляться с целью, например, промышленного шпионажа. Причем перехват передаваемой по сети информации возможен как с помощью контактного метода (например, посредством двух иголок, воткнутых в кабель), так и с помощью бесконтактного метода, сводящегося к радиоперехвату излучаемых кабелем электромагнитных полей. Причем действие помех и величина излучения вовне увеличивается с ростом длины кабеля. Для устранения этих недостатков применяется экранирование кабелей.

В случае экранированной витой пары STP каждая из витых пар помещается в металлическую оплетку-экран для уменьшения излучений кабеля, защиты от внешних электромагнитных помех и снижения взаимного влияния пар проводов друг на друга (crosstalk – перекрестные наводки). Для того чтобы экран защищал от помех, он должен быть обязательно заземлен. Естественно, экранированная витая пара заметно дороже, чем неэкранированная. Ее использование требует специальных экранированных разъемов. Поэтому встречается она значительно реже, чем неэкранированная витая пара .

Основные достоинства неэкранированных витых пар – простота монтажа разъемов на концах кабеля, а также ремонта любых повреждений по сравнению с другими типами кабеля. Все остальные характеристики у них хуже, чем у других кабелей. Например, при заданной скорости передачи затухание сигнала (уменьшение его уровня по мере прохождения по кабелю) у них больше, чем у коаксиальных кабелей . Если учесть еще низкую помехозащищенность, то понятно, почему линии связи на основе витых пар , как правило, довольно короткие (обычно в пределах 100 метров). В настоящее время витая пара используется для передачи информации на скоростях до 1000 Мбит/с, хотя технические проблемы, возникающие при таких скоростях, крайне сложны.

Согласно стандарту EIA/TIA 568, существуют пять основных и две дополнительные категории кабелей на основе неэкранированной витой пары (UTP):

Кабель категории 1 – это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь. Этот тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания , перекрестных наводок).

Кабель категории 2 – это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт EIA/TIA 568 не различает кабели категорий 1 и 2.

Кабель категории 3 – это кабель для передачи данных в полосе частот до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей. Еще недавно он был самым распространенным, но сейчас повсеместно вытесняется кабелем категории 5.

Кабель категории 4 – это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом. Кабель был создан для работы в сетях по стандарту IEEE 802.5.

Кабель категории 5 – в настоящее время самый совершенный кабель, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар , имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях типа Fast Ethernet и TPFDDI. Кабель категории 5 примерно на 30—50% дороже, чем кабель категории 3.

Кабель категории 6 – перспективный тип кабеля для передачи данных в полосе частот до 200 (или 250) МГц.

Кабель категории 7 – перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Согласно стандарту EIA/TIA 568, полное волновое сопротивление наиболее совершенных кабелей категорий 3, 4 и 5 должно составлять 100 Ом ±15% в частотном диапазоне от 1 МГц до максимальной частоты кабеля. Требования не очень жесткие: величина волнового сопротивления может находиться в диапазоне от 85 до 115 Ом. Здесь же следует отметить, что волновое сопротивление экранированной витой пары STP по стандарту должно быть равным 150 Ом ±15%. Для согласования сопротивлений кабеля и оборудования в случае их несовпадения применяют согласующие трансформаторы (Balun). Существует также экранированная витая пара с волновым сопротивлением 100 Ом, но используется она довольно редко.

Второй важнейший параметр, задаваемый стандартом, – это максимальное затухание сигнала , передаваемого по кабелю, на разных частотах. В таблице 4.2 приведены предельные значения величины затухания в децибелах для кабелей категорий 3, 4 и 5 на расстояние 1000 футов (то есть 305 метров) при нормальной температуре окружающей среды 20°С.

Таблица 4.2 Максимальное затухание в кабелях

Из таблицы видно, что величины затухания на частотах, близких к предельным, для всех кабелей очень значительны. Даже на небольших расстояниях сигнал ослабляется в десятки и сотни раз, что предъявляет высокие требования к приемникам сигнала.

Еще один специфический параметр, определяемый стандартом, это величина так называемой перекрестной наводки на ближнем конце (NEXT – Near End CrossTalk). Он характеризует влияние разных проводов в кабеле друг на друга. Суть данного параметра иллюстрируется на рис. 4.4. Сигнал, передаваемый по одной из витых пар кабеля (верхняя пара), наводит индуктивную помеху на другую (нижнюю) витую пару кабеля. Две витые пары в сети обычно передают информацию в разные стороны, поэтому наиболее важна наводка на ближнем конце воспринимающей пары (нижней на рисунке), так как именно там находится приемник информации. Перекрестная наводка на дальнем конце (FEXT – Far End CrossTalk) не имеет такого большого значения.

Таблица 4.3. Допустимые уровни перекрестных наводок NEXT

В таблице 4.3 представлены значения допустимой перекрестной наводки на ближнем конце для кабелей категорий 3, 4 и 5 на различных частотах сигнала. Естественно, более качественные кабели обеспечивают меньшую величину перекрестной наводки. Стандарт определяет также максимально допустимую величину рабочей емкости каждой из витых пар кабелей категории 4 и 5. Она должна составлять не более 17 нФ на 305 метров (1000 футов) при частоте сигнала 1 кГц и температуре окружающей среды 20°С.

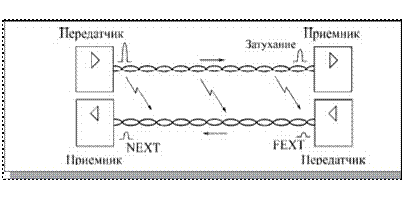

Рис. 4.4. Перекрестные помехи в кабелях на витых парах

Для присоединения витых пар используются разъемы (коннекторы) типа RJ-45, похожие на разъемы, используемые в телефонах (RJ-11), но несколько большие по размеру. Разъемы RJ45 имеют восемь контактов вместо четырех в случае RJ-11. Присоединяются разъемы к кабелю с помощью специальных обжимных инструментов. При этом золоченые игольчатые контакты разъема прокалывают изоляцию каждого провода, входят между его жилами и обеспечивают надежное и качественное соединение. Надо учитывать, что при установке разъемов стандартом допускается расплетение витой пары кабеля на длину не более одного сантиметра.

Чаще всего витые пары используются для передачи данных в одном направлении (точка-точка), то есть в топологиях типа звезда или кольцо. Топология шина обычно ориентируется на коаксиальный кабель . Поэтому внешние терминаторы, согласующие неподключенные концы кабеля, для витых пар практически никогда не применяются.

Кабели выпускаются с двумя типами внешних оболочек:

Кабель в поливинилхлоридной (ПВХ, PVC) оболочке дешевле и предназначен для работы в сравнительно комфортных условиях эксплуатации.

Кабель в тефлоновой оболочке дороже и предназначен для более жестких условий эксплуатации.

Кабель в ПВХ оболочке называется еще non-plenum, а в тефлоновой – plenum. Термин plenum обозначает в данном случае пространство под фальшполом и над подвесным потолком, где удобно размещать кабели сети. Для прокладки в этих скрытых от глаз пространствах как раз удобнее кабель в тефлоновой оболочке, который, в частности, горит гораздо хуже, чем ПВХ – кабель, и не выделяет при этом ядовитых газов в большом количестве.

Еще один важный параметр любого кабеля, который жестко не определяется стандартом, но может существенно повлиять на работоспособность сети, – это скорость распространения сигнала в кабеле или, другими словами, задержка распространения сигнала в кабеле в расчете на единицу длины.

Производители кабелей иногда указывают величину задержки на метр длины, а иногда – скорость распространения сигнала относительно скорости света (или NVP – Nominal Velocity of Propagation, как ее часто называют в документации). Связаны эти две величины простой формулой:

t_з =1/(3 × 10¹⁰ × NVP),

где t_з – величина задержки на метр длины кабеля в наносекундах. Например, если NVP=0,65 (65% от скорости света), то задержка t_з будет равна 5,13 нс/м. Типичная величина задержки большинства современных кабелей составляет около 4—5 нс/м. В таблице 4.5 приведены величины NVP и задержек на метр длины (в наносекундах) для некоторых типов кабеля двух самых известных компаний-производителей AT&T и Belden.

Таблица 4.5. Временные характеристики некоторых кабелей

Стоит также отметить, что каждый из проводов, входящих в кабель на основе витых пар , как правило, имеет свой цвет изоляции, что существенно упрощает монтаж разъемов, особенно в том случае, когда концы кабеля находятся в разных комнатах, и контроль с помощью приборов затруднен.

Примером кабеля с экранированными витыми парами может служить кабель STP IBM типа 1, который включает в себя две экранированные витые пары AWG типа 22. Волновое сопротивление каждой пары составляет 150 Ом. Для этого кабеля применяются специальные разъемы, отличающиеся от разъемов для неэкранированной витой пары (например, DB9). Имеются и экранированные версии разъема RJ-45.

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального медного провода и металлической оплетки (экрана), разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку (рис. 4.6).

Рис. 4.6. Коаксиальный кабель

Коаксиальный кабель до недавнего времени был очень популярен, что связано с его высокой помехозащищенностью (благодаря металлической оплетке), более широкими, чем в случае витой пары , полосами пропускания (свыше 1ГГц), а также большими допустимыми расстояниями передачи (до километра ). К нему труднее механически подключиться для несанкционированного прослушивания сети, он дает также заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары , а стоимость его выше (он дороже примерно в 1,5 – 3 раза). Сложнее и установка разъемов на концах кабеля. Сейчас его применяют реже, чем витую пару . Стандарт EIA/TIA-568 включает в себя только один тип коаксиального кабеля , применяемый в сети Ethernet.

Основное применение коаксиальный кабель находит в сетях с топологией типа шина. При этом на концах кабеля обязательно должны устанавливаться терминаторы для предотвращения внутренних отражений сигнала, причем один (и только один!) из терминаторов должен быть заземлен. Без заземления металлическая оплетка не защищает сеть от внешних электромагнитных помех и не снижает излучение передаваемой по сети информации во внешнюю среду. Но при заземлении оплетки в двух или более точках из строя может выйти не только сетевое оборудование, но и компьютеры, подключенные к сети. Терминаторы должны быть обязательно согласованы с кабелем, необходимо, чтобы их сопротивление равнялось волновому сопротивлению кабеля. Например, если используется 50-омный кабель, для него подходят только 50-омные терминаторы.

Реже коаксиальные кабели применяются в сетях с топологией звезда (например, пассивная звезда в сети Arcnet). В этом случае проблема согласования существенно упрощается, так как внешних терминаторов на свободных концах не требуется.

Волновое сопротивление кабеля указывается в сопроводительной документации. Чаще всего в локальных сетях применяются 50-омные (RG-58, RG-11, RG-8) и 93-омные кабели (RG-

62). Распространенные в телевизионной технике 75-омные кабели в локальных сетях не используются. Марок коаксиального кабеля немного. Он не считается особо перспективным. Не случайно в сети Fast Ethernet не предусмотрено применение коаксиальных кабелей . Однако во многих случаях классическая шинная топология (а не пассивная звезда) очень удобна. Как уже отмечалось, она не требует применения дополнительных устройств – концентраторов.

Существует два основных типа коаксиального кабеля : тонкий (thin) кабель, имеющий диаметр около 0,5 см, бо-

лее гибкий; толстый (thick) кабель, диаметром около 1 см, значитель-

но более жесткий. Он представляет собой классический вариант коаксиального кабеля , который уже почти полностью вытеснен современным тонким кабелем.

Тонкий кабель используется для передачи на меньшие расстояния, чем толстый, поскольку сигнал в нем затухает сильнее. Зато с тонким кабелем гораздо удобнее работать: его можно оперативно проложить к каждому компьютеру, а толстый требует жесткой фиксации на стене помещения. Подключение к тонкому кабелю (с помощью разъемов BNC байонетного типа) проще и не требует дополнительного оборудования. А для подключения к толстому кабелю надо использовать специальные довольно дорогие устройства, прокалывающие его оболочки и устанавливающие контакт как с центральной жилой, так и с экраном. Толстый кабель примерно вдвое дороже, чем тонкий, поэтому тонкий кабель применяется гораздо чаще.

Как и в случае витых пар , важным параметром коаксиального кабеля является тип его внешней оболочки. Точно так же в данном случае применяются как non-plenum (PVC), так и plenum кабели. Естественно, тефлоновый кабель дороже поливинилхлоридного. Обычно тип оболочки можно отличить по окраске (например, для PVC кабеля фирма Belden использует желтый цвет, а для тефлонового – оранжевый).

Типичные величины задержки распространения сигнала в коаксиальном кабеле составляют для тонкого кабеля около 5 нс/м, а для толстого – около 4,5 нс/м.

Существуют варианты коаксиального кабеля с двойным экраном (один экран расположен внутри другого и отделен от него дополнительным слоем изоляции). Такие кабели имеют лучшую помехозащищенность и защиту от прослушивания, но они немного дороже обычных.

В настоящее время считается, что коаксиальный кабель устарел, в большинстве случаев его вполне может заменить витая пара или оптоволоконный кабель . И новые стандарты на кабельные системы уже не включают его в перечень типов кабелей.

Оптоволоконный (он же волоконно-оптический) кабель – это принципиально иной тип кабеля по сравнению с рассмотренными двумя типами электрического или медного кабеля. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент – это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Рис. 4.7. Структура оптоволоконного кабеля

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля (рис. 4.7). Только вместо центрального медного провода здесь используется тонкое (диаметром около 1 – 10 мкм) стекловолокно, а вместо внутренней изоляции – стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае речь идет о режиме так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется. Однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей ).

Оптоволоконный кабель обладает исключительными характеристиками по помехозащищенности и секретности передаваемой информации. Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам сигнал не порождает внешних электромагнитных излучений. Подключиться к этому типу кабеля для несанкционированного прослушивания сети практически невозможно, так как при этом нарушается целостность кабеля. Теоретически возможная полоса пропускания такого кабеля достигает величины 10¹² Гц, то есть 1000 ГГц, что несравнимо выше, чем у электрических кабелей. Стоимость оптоволоконного кабеля постоянно снижается и сейчас примерно равна стоимости тонкого коаксиального кабеля .

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет от 5 до 20 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах. Но в случае оптоволоконного кабеля при росте частоты передаваемого сигнала затухание увеличивается очень незначительно, и на больших частотах (особенно свыше 200 МГц) его преимущества перед электрическим кабелем неоспоримы, у него просто нет конкурентов.

Однако оптоволоконный кабель имеет и некоторые недостатки.

Самый главный из них – высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Следует помнить, что некачественная установка разъема резко снижает допустимую длину кабеля, определяемую затуханием .

Также надо помнить, что использование оптоволоконного кабеля требует специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Оптоволоконные кабели допускают разветвление сигналов (для этого производятся специальные пассивные разветвители (couplers) на 2—8 каналов), но, как правило, их используют для передачи данных только в одном направлении между одним передатчиком и одним приемником. Ведь любое разветвление неизбежно сильно ослабляет световой сигнал, и если разветвлений будет много, то свет может просто не дойти до конца сети. Кроме того, в разветвителе есть и внутренние потери, так что суммарная мощность сигнала на выходе меньше входной мощности.

Оптоволоконный кабель менее прочен и гибок, чем электрический. Типичная величина допустимого радиуса изгиба составляет около 10 – 20 см, при меньших радиусах изгиба центральное волокно может сломаться. Плохо переносит кабель и механическое растяжение, а также раздавливающие воздействия.

Чувствителен оптоволоконный кабель и к ионизирующим излучениям, из-за которых снижается прозрачность стекловолокна, то есть увеличивается затухание сигнала . Резкие перепады температуры также негативно сказываются на нем, стекловолокно может треснуть.

Применяют оптоволоконный кабель только в сетях с топологией звезда и кольцо. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети. В будущем этот тип кабеля, вероятно, вытеснит электрические кабели или, во всяком случае, сильно потеснит их. Запасы меди на планете истощаются, а сырья для производства стекла более чем достаточно.

Существуют два различных типа оптоволоконного кабеля :

многомодовый, или мультимодовый, кабель, более дешевый, но менее качественный;

одномодовый кабель, более дорогой, но имеет лучшие характеристики по сравнению с первым.

Суть различия между этими двумя типами сводится к разным режимам прохождения световых лучей в кабеле.

Рис. 4.8. Распространение света в одномодовом кабеле

В одномодовом кабеле практически все лучи проходят один и тот же путь, в результате чего они достигают приемника одновременно, и форма сигнала почти не искажается (рис. 4.8). Одномодовый кабель имеет диаметр центрального волокна около 1,3 мкм и передает свет только с такой же длиной волны (1,3 мкм). Дисперсия и потери сигнала при этом очень незначительны, что позволяет передавать сигналы на значительно большее расстояние, чем в случае применения многомодового кабеля. Для одномодового кабеля применяются лазерные приемопередатчики, использующие свет исключительно с требуемой длиной волны. Такие приемопередатчики пока еще сравнительно дороги и не долговечны. Однако в перспективе одномодовый кабель должен стать основным типом благодаря своим прекрасным характеристикам. К тому же лазеры имеют большее быстродействие, чем обычные светодиоды. Затухание сигнала в одномодовом кабеле составляет около 5 дБ/км и может быть даже снижено до 1 дБ/км.

Рис. 4.9. Распространение света в многомодовом кабеле

В многомодовом кабеле траектории световых лучей имеют заметный разброс, в результате чего форма сигнала на приемном конце кабеля искажается (рис. 4.9). Центральное волокно имеет диаметр 62,5 мкм, а диаметр внешней оболочки 125 мкм (это иногда обозначается как 62,5/125). Для передачи используется обычный (не лазерный) светодиод, что снижает стоимость и увеличивает срок службы приемопередатчиков по сравнению с одномодовым кабелем. Длина волны света в многомодовом кабеле равна 0,85 мкм, при этом наблюдается разброс длин волн около 30 – 50 нм. Допустимая длина кабеля составляет 2 – 5 км. Многомодовый кабель – это основной тип оптоволоконного кабеля в настоящее время, так как он дешевле и доступнее. Затухание в многомодовом кабеле больше, чем в одномодовом и составляет 5 – 20 дБ/км.

Типичная величина задержки для наиболее распространенных кабелей составляет около 4—5 нс/м, что близко к величине задержки в электрических кабелях.

Оптоволоконные кабели , как и электрические, выпускаются в исполнении plenum и non-plenum.

4.3 Бескабельные каналы

Кроме кабельных каналов в компьютерных сетях иногда используются также бескабельные каналы. Их главное преимущество состоит в том, что не требуется никакой прокладки проводов (не надо делать отверстий в стенах, закреплять кабель в трубах и желобах, прокладывать его под фальшполами, над подвесными потолками или в вентиляционных шахтах, искать и устранять повреждения). К тому же компьютеры сети можно легко перемещать в пределах комнаты или здания, так как они ни к чему не привязаны.

Радиоканал использует передачу информации по радиоволнам, поэтому теоретически он может обеспечить связь на многие десятки, сотни и даже тысячи километров. Скорость передачи достигает десятков мегабит в секунду (здесь многое зависит от выбранной длины волны и способа кодирования).

Особенность радиоканала состоит в том, что сигнал свободно излучается в эфир, он не замкнут в кабель, поэтому возникают проблемы совместимости с другими источниками радиоволн (радио- и телевещательными станциями, радарами, радиолюбительскими и профессиональными передатчиками и т.д.). В радиоканале используется передача в узком диапазоне частот и модуляция информационным сигналом сигнала несущей частоты.

Главным недостатком радиоканала является его плохая защита от прослушивания, так как радиоволны распространяются неконтролируемо. Другой большой недостаток радиоканала – слабая помехозащищенность.

Для локальных беспроводных сетей (WLAN – Wireless LAN) в настоящее время применяются подключения по радиоканалу на небольших расстояниях (обычно до 100 метров) и в пределах прямой видимости. Чаще всего используются два частотных диапазона – 2,4 ГГц и 5 ГГц. Скорость передачи – до 54 Мбит/с. Распространен вариант со скоростью 11 Мбит/с.

Сети WLAN позволяют устанавливать беспроводные сетевые соединения на ограниченной территории (обычно внутри офисного или университетского здания или в таких общественных местах, как аэропорты). Они могут использоваться во временных офисах или в других местах, где прокладка кабелей неосуществима, а также в качестве дополнения к имеющейся проводной локальной сети, призванного обеспечить пользователям возможность работать, перемещаясь по зданию.

Популярная технология Wi-Fi (Wireless Fidelity) позволяет организовать связь между компьютерами числом от 2 до 15 с помощью концентратора (называемого точка доступа, Access Point, AP), или нескольких концентраторов, если компьютеров от 10 до 50. Кроме того, эта технология дает возможность связать две локальные сети на расстоянии до 25 километров с помощью мощных беспроводных мостов. Для примера на рис. 4.9а показано объединение компьютеров с помощью одной точки доступа. Важно, что многие мобильные компьютеры (ноутбуки) уже имеют встроенный контроллер Wi-Fi, что существенно упрощает их подключение к беспроводной сети.

Рис. 4.9а. Объединение компьютеров с помощью технологии Wi-Fi

Радиоканал широко применяется в глобальных сетях как для наземной, так и для спутниковой связи. В этом применении у радиоканала нет конкурентов, так как радиоволны могут дойти до любой точки земного шара.

Инфракрасный канал также не требует соединительных проводов, так как использует для связи инфракрасное излучение (подобно пульту дистанционного управления домашнего телевизора). Главное его преимущество по сравнению с радиоканалом – нечувствительность к электромагнитным помехам, что позволяет применять его, например, в производственных условиях, где всегда много помех от силового оборудования. Правда, в данном случае требуется довольно высокая мощность передачи, чтобы не влияли никакие другие источники теплового (инфракрасного) излучения. Плохо работает инфракрасная связь и в условиях сильной запыленности воздуха.

Скорости передачи информации по инфракрасному каналу обычно не превышают 5—10 Мбит/с, но при использовании инфракрасных лазеров может быть достигнута скорость более 100 Мбит/с. Секретность передаваемой информации, как и в случае радиоканала , не достигается, также требуются сравнительно дорогие приемники и передатчики. Все это приводит к тому, что применяют инфракрасные каналы в локальных сетях довольно редко. В основном они используются для связи компьютеров с периферией (интерфейс IrDA).

Инфракрасные каналы делятся на две группы: каналы прямой видимости, в которых связь осуществляется на лучах, идущих непосредственно от передатчика к приемнику. При этом связь возможна только при отсутствии препятствий между компьютерами сети. Зато протяженность канала прямой видимости может достигать нескольких километров; каналы на рассеянном излучении, которые работают на

сигналах, отраженных от стен, потолка, пола и других препятствий. Препятствия в данном случае не помеха, но связь может осуществляться только в пределах одного помещения.

Если говорить о возможных топологиях, то, наиболее естественно, все беспроводные каналы связи подходят для топологии типа шина, в которой информация передается одновременно всем абонентам. Но при использовании узконаправленной передачи и/или частотного разделения по каналам можно реализовать любые топологии (кольцо, звезда, комбинированные топологии) как на радиоканале , так и на инфракрасном канале.

Лекция 5. Хронология ARPANET – INTERNET. Структура INTERNET

5.1 Хронология ARPANET – INTERNET

В настоящее время история Internet еще не написана, хотя уже появилось много заметок и отдельных статей. Все эти материалы находятся в самой сети Internet, появились даже диссертации, посвященные ее истории. Рассмотрим по годам основные события, которые имели отношение к Internet.

В 1962 году исследования ARPA по вопросам военного применения компьютерных технологий возглавил доктор Ликлайдер (J.C.R. Licklider), который предложил для этих целей использовать взаимодействие имеющихся государственных компьютеров. Он способствовал привлечению к этим работам частного сектора и университетских ученых. В этом же году появился отчет, выполненный Полем Бараном (Paul Baran) в корпорации RAND по заказу военно-воздушных сил, "On Distribution Communications" , в котором исследовались различные модели коммуникационных систем и оценивалась их живучесть. В отчете предлагалась децентрализованная система управления и связи, которая продолжала бы функционировать при выходе из строя части системы. Одна из рекомендаций автора касалась построения системы передачи цифровых данных для большого числа пользователей.

Вскоре основным направлением проводимых агентством исследований стали компьютерные сети. Главная идея состояла в построении сети из равноправных узлов, каждый из которых должен был иметь собственные блоки приема, обработки и формирования сообщений, что должно было обеспечить высокую живучесть сети даже при выходе из строя множества узлов. Первые эксперименты по объединению удаленных узлов были проведены уже в 1965 году, когда были соединены компьютеры TX2 Массачусетского технологического института (MIT Lincoln Lab) и Q-32 корпорации SDC (System Development Corporation) в Санта-Монике. Правда, обмена пакетами между ними в это время еще не проводилось, обмен осуществлялся посимвольно.

В 1967 году на симпозиуме ACM (Association for Computer Machinery) был представлен план создания национальной сети с передачей пакетов. Вскоре после симпозиума Робертс (Lawrence G. Roberts) опубликовал план построения такой сети - ARPANET (Advanced Research Projects Agency NETwork), и уже в 1969 году Министерство обороны утвердило ARPANET в качестве ведущей организации для исследований в области компьютерных сетей. Первым узлом новой сети стал UCLA - Центр испытаний сети, а вскоре к нему присоединились Станфордский исследовательский институт (SRI), UCSB - Culler-Fried Interactive Mathematics (университет Санта-Барбары) и университет Юта. На узлах использовались IMP (Interface Message Processor), разработанные корпорацией Bolt Bаranec & Newman, Inc (BBN). Были осуществлены первые передачи знаков из одних машин в другие. Появился первый RFC (Request for Comments) - "Host Software" С. Крокера (S. Crocker). В AT&T Lab была разработана операционная система UNIX. Этот год можно считать годом начала сетевой революции.

С 1970 года хосты ARPANET начали использовать для обмена NCP - Network Control Protocol.

В начале 1971 года в сети было уже 15 узлов: UCLA, SRI, UCSB, University of Utah, BBN, MIT, RAND, SDC, Harvard

Lincoln Lab., Stanford, UIU(C), CWRI, CMU, NASA/A, объединивших 23 хоста. В этом же году Томлинсон (Ray Tomlinson) из BBN предложил почтовую программу для пересылки сообщений по сети. В университете Гавайи под руководством Н. Абрахамсона (N. Abrahamson) была разработана ALONAnet.

В 1972 году на международной конференции по компьютерам и связи было продемонстрировано взаимодействие TIP (Terminal Interface Processor) c 40 машинами сети. В этом же году была создана группа INWG (InterNetworking Working Group) под председательством профессора Станфордского университета Винтона Кирфа (Vinton Cerf) для разработки адресации, необходимой для согласования различных протоколов. В.Кирфом вместе с группой аспирантов была разработана группа протоколов обмена, которые позднее превратились в TCP/IP. "Знал бы я, что протокол TCP/IP станет международным промышленным стандартом, используемым миллионами людей, - отмечал В. Кирф в 1994 году, - я бы выбрал большее, чем 32 разряда, адресное пространство и внимательнее отнесся бы к высокоскоростным средам с длительной задержкой" В этом же году была опубликована спецификация Telnet (RFC 454) и появилась первая коммерческая версия UNIX, написанная на Си. Успех UNIX превзошел все ожидания.

Первые международные подключения к ARPANET были осуществлены в 1973 году, когда к сети подключились машины из Англии (University College of London) и Норвегии (Rogee Radar Establishment). В этом же году была запущена спутниковая линия связи с Гавайским университетом. В сентябре 1973 года Кирф и Кац (Kahn) представили основные идеи национальной сети на совещании INWG в Англии и опубликовали статью

"A Protocol for Packet Network Intercommunications" , в которой были изложены детали проектирования программы управления передачей (Transmission Control Program). В середине 1975 года DARPA пришло к выводу, что ARPANET стабильна и управление Internet было передано DCA (Defence Communications Agency, ныне известное как DISA - Defence Information Systems Agency).

В 1976 году Майк Лиcк (Mike Lesk) из AT&T Bell Labs разработал протокол UUCP ( Unix-to-Unix Copy), и уже через год этот протокол стал поставляться вместе с ОС UNIX версии 7; версия UUCP Berkeley была реализована несколько позднее. Протоколами TCP/IP повсеместно стали пользоваться для подключения к ARPANET.

Данный отрезок времени характеризовался общим ростом числа различных сетей.

В 1977 году появилась THEORYNET, разработанная Л. Ландвебером (L. Landweber) из Винсконсинского университета. В сети, объединявшей около 100 специалистов по вычислительной технике, применялась электронная почта и Telnet. Была опубликована спецификация электронной почты (RFC 733).

В 1979 году на базе UUCP была запущена USENET. Сеть PRNET перешла под эгиду DARPA.

ARPANET теперь фактически состояла из двух пересекающихся сетей. Одна являлась рабочей для исследователей ARPA, другая служила для тестирования и разработки.

В январе 1981 года в целях определения степени пригодности для министерства обороны предлагаемых различными разработчиками компьютерных систем был создан Центр компьютерной безопасности Министерства обороны (DSC - Defence Security Center). Началась эксплуатация BITNET (Because It's Time NETwork) и CSNET.

В 1982 году DCA и ARPA установили в качестве основы построения сети Internet Protocol (IP) и Trans-mission Control Protocol (TCP).

Министерство обороны США 1 января 1983 года объявило TCP/IP своим стандартом. Было объявлено, что ARPANET закончила исследовательскую стадию, но продолжает оставаться под руководством DARPA и DCA. Введение разработанного в Висконсинском университете сервера имен более не требовало от пользователей знания цифрового адреса необходимой машины. В этом же году вся ARPANET была переведена с NCP на TCP/IP. Из состава ARPANET выделилась сеть MILNET (Military Network), предназначенная только для обмена военной информацией. Появились настольные рабочие станции c ОС Berkeley UNIX, которая включала программы IP-соединения. Была создана IAB (Internet Activities Board). Очередная версия ОС UNIX Berkeley release 4.2 BSD включала TCP/IP. Был введен в эксплуатацию шлюз между ARPANET и CSNET.

В 1984 году введена система DNS (Domain Name System).

Общее число хостов в сети превысило 1 000.

В сентябре 1985 года DSC был переименован в Национальный центр компьютерной безопасности - NCSC (National Computer Security Center), который перешел под управление Агентства национальной безопасности - NSA (National Security

Agency). Был создан NSF (National Science Foundation), цель которого состояла в построении сети CSNET (Computer Science Network) для объединения национальных компьютерных центров, многие из которых не имели доступа к ARPANET.

Работы по формированию CSNET усилились в 1986 году, когда началось создание центров суперкомпьютеров. В результате этого была создана сеть NSFNET с магистральной скоростью передачи данных - 56 Кбит/с. Сеть основывалась на 5 суперкомпьютерных центрах в Принстоне, Питсбурге, UCSD, NCSA и Корнельском университете. Это позволило существенно увеличить количество передаваемых данных между университетами. Был разработан и внедрен NNTP (Network News Transfer Protocol) для повышения производительности новостей Usenet.

Число хостов в 1987 году превысило 10 000. Число хостов BITNET достигло 1 000. Построением NSFNET стали заниматься консорциумы IBM, MCI и MERIT.

2 ноября 1988 года выпускник Корнельского университета Роберт Таппан Моррис запустил в сети свою программу, которая из-за ошибки начала бесконтрольное распространение и многократное инфицирование узлов сети. В результате было инфицировано около 6200 машин, что составило 7,3 % общей численности машин в сети. После анализа событий DARPA сформировала CERT (Computer Emergency Response Team). Сеть NSFNET перешла на магистральную скорость T1 (1,544 Мбит/с). К сети NSFNET подключились Дания, Исландия, Канада, Норвегия, Финляндия, Франция и Швеция.

В 1989 году число хостов превысило 100 000. Под эгидой IAB образованы IETF (Internet Engineering Task Force) и IRTF

(Internet Research Task Force). К сети подключились: Австралия,

Великобритания, Германия, Израиль, Италия, Мексика, Нидерланды, Новая Зеландия, Пуэрто Рико и Япония.

В 1990 году собственно ARPANET прекратила свое существование, ее функции продолжала NSFNET. К сети подключились: Австрия, Аргентина, Бельгия, Бразилия, Греция, Индия, Ирландия, Испания, Чили, Швейцария и Южная Корея.

В 1991 году в Майнском университете П. Линднер (Paul Lindner) и Марк МакКахил (Mark P. McCahill) разработали программу Gopher. В CERN (Centre European pour la Recherche Nucleare) Тим Бернес-Ли (Tim Berness-Lee) разработал World-Wide Web (WWW). Филипп Циммерман (Philip Zimmermen) реализовал PGP (Pretty Good Privacy). Сеть NFSNET стала использовать магистрали со скоростью T3 (44,736 Мбит/с). Трафик стал составлять 10 миллиардов пакетов в месяц, что составляло 1 триллион байт/месяц. К сети подключились: Венгрия, Гонконг, Польша, Португалия, Сербия, Сингапур, Тайвань, Тунис, Чехия и Южная Африка.

Число хостов в 1992 году превысило 1 000 000. Служба IAB (Internet Activities Board) была реорганизована в Internet Architecture Board и стала частью общества Internet (Internet Society).

К сети подключились: Венесуэла, Камерун, Кипр, Кувейт, Латвия, Люксембург, Малайзия, Словакия, Словения, Таиланд, Эквадор и Эстония.

В 1993 году NSF создал InterNIC для реализации специфических служб Internet: службы директорий и баз данных, службы регистрации и информационной службы. К NSFNET подключились: Вирджинские острова, Болгария, Гана, Гуам, Египет, Индонезия, Казахстан, Кения, Коста-Рика, Лихтенштейн, Объединенные Арабские Эмираты, Перу, Румыния, Турция, Украина, Фиджи и, наконец, Россия.

Начиная с 1994 года началась торговая деятельность через сеть. Трафик NSFNET превысил 10 триллионов байт/месяц. По популярности среди пользователей WWW обошла Telnet. К сети подключились: Алжир, Армения, Бермудские острова, БуркинаФасо, Ямайка, Ливан, Литва, Китай, Колумбия, Марокко, Масау, Нигер, Никарагуа, Новая Каледония, Панама, Свазиленд, Сенегал, Узбекистан, Уругвай, Филиппины, Шри-Ланка и Французская Полинезия.

С 1995 года регистрация доменных имен перестала быть бесплатной. Начиная с 14 сентября за регистрацию, которая до этого субсидировалась NSF, взимается плата в размере 50$. С апреля NSFNET, существовавшая только благодаря поддержке правительства, исчезла, и была установлена коммерческая система.

Internet продолжил свое существование.

На 1 января 1996 года сеть объединяла 9 472 000 хостов.

5.2 Протоколы, адресация и имена в Internet Протоколами

называют распределенные алгоритмы, определяющие, каким образом осуществляется обмен данными между физическими устройствами или логическими объектами (процессами). Под семейством протоколов TCP/IP в широком смысле обычно понимают весь набор реализаций стандартов RFC (Requests For Comments), а именно: Internet Protocol (IP);

Address Resolution Protocol (ARP);

Internеt Control Message Protocol (ICMP);

User Datagram Protocol (UDP);

Transport Control Protocol (TCP);

Routing Information Protocol (RIP);

Telnet;

Simple Mail Transfer Protocol (SMTP); Domain Name System (DNS) и другие.

Общим и основополагающим элементом этого семейства является IP протокол. Все протоколы Internet являются открытыми и доступными. Большинство спецификаций протоколов доступно из RFC, например, по адресу ftp.internic.net .

Необходимо отметить, что в конце 80-х годов наблюдался подлинный бум, вызванный разработкой Международной организации по стандартизации коммуникационных протоколов - ISO (International Standard Organization). Разработанная ISO спецификация, названная моделью взаимодействия открытых систем (OSI - Open Systems Interconnection), заполонила научные публикации. Казалось, что эта модель займет первое место и оттеснит широко распространившийся TCP/IP. Но этого не произошло. Одной из причин этого явилась тщательная проработка протоколов TCP/IP, их функциональность и открытость к наращиванию функциональных возможностей, хотя к настоящему времени достаточно очевидно, что они имеют и множество недостатков.

Приведем сравнительную схему уровневых моделей протоколов Министерства обороны США (DoD - Department of

Defense), OSI и TCP/IP (рис. 5.1).

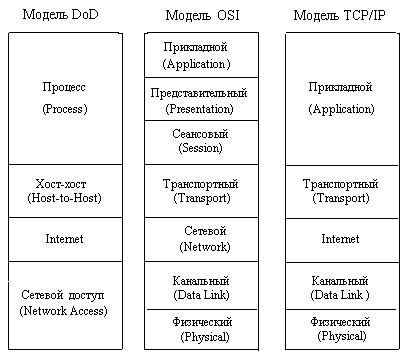

Рис. 5.1 Уровневые модели протоколов

Каждый уровень моделей использует определенный формат сообщений. При переходе сообщения с высшего уровня на низший оно форматируется по правилам низшего уровня и снабжается заголовком (говорят, что сообщение закладывается в конверт).

Физический и канальный уровень модели TCP/IP аналогичны соответствующим уровням OSI:

на физическом уровне осуществляется физическое соединение между компьютерной системой и фи-зической средой передачи. Он определяет распо-ложение кабельных контактов, напряжение пита-ния и т.п. Единицей данных на этом уровне является бит;

на канальном уровне осуществляется пакетиро-вание данных для передачи и распакетирование для приема. Единица данных на этом уровне называется фреймом;

на сетевом уровне осуществляется маршрутизация дан-

ных в сети. Единицей данных этого уровня является датаграмма. Адресация в Internet

Концепция протокола IP представляет сеть как множество компьютеров (хостов - hosts), подключенных к некоторой интерсети. Интерсеть, в свою очередь, рассматривается как совокупность физических сетей, связанных маршрутизаторами. Физические сети представляют из себя коммуникационные системы произвольной физической природы. Физические объекты (хосты, маршрутизаторы, подсети) идентифицируются при помощи специальных так называемых IP-адресов. Каждый IP-адрес представляет собой 32-битовый идентификатор. Принято записывать IP-адреса в виде 4-х десятичных чисел, разделенных точками. Каждый адрес является совокупностью двух идентификаторов: сети - NetID, и хоста - HostID. Все возможные адреса разделены на 5 классов, схема которых приведена на рис.5.2.

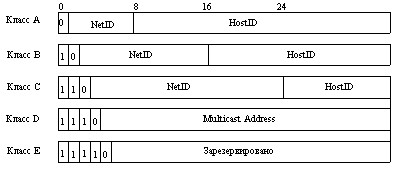

Рис. 5.2. Классы адресов

Из рисунка видно, что классы сетей определяют как возможное количество этих сетей, так и число хостов в них. Практически используются только первые три класса:

Класс А определен для сетей с числом хостов до 16777216. Под поле NetID отведено 7 бит, под поле HostID - 24 бита.

Класс В используется для среднемасштабных сетей (NetID - 14 бит, HostID - 16 бит). В каждой такой сети может быть до 65 536 хостов.

Класс С применяется для небольших сетей (NetId - 21 бит, HostID - 8 бит) с числом хостов до 255.

Служба имен доменов Internet

Во времена, когда ARPANET состояла из довольно небольшого числа хостов, все они были перечислены в одном файле ( HOSTS.TXT ). Этот файл хранился в сетевом информационном центре Станфордского исследовательского института (SRI-NIC - Stanford Research Institute Network Information Center). Каждый администратор сайта посылал в SRI-NIC дополнения и изменения, происшедшие в конфигурации его системы. Периодически администраторы переписывали этот файл из SRI-NIC в свои системы, где из него генерировали файл /etc/hosts. С ростом ARPANET это стало чрезвычайно затруднительным. С переходом на TCP/IP совершенствование этого механизма стало необходимостью, поскольку, например, какой-то администратор мог присвоить новой машине имя уже существующей. Решением этой проблемы явилось создание доменов, или локальных полномочий, в которых администратор мог присваивать имена своим машинам и управлять данными адресации в своем домене.

Служба имен доменов - DNS (Domain Name Service) получает и предоставляет информацию про хосты сети. Под доменом понимается множество машин, которые администрируются и поддерживаются как одно целое. Можно сказать, что все машины локальной сети состав-ляют домен в большей сети, хотя можно и разделить машины локальной сети на несколько доменов. При подключении к Internet домен должен быть поименован согласно соглашению об именах Internet. Internet организован как иерархия доменов. Каждый уровень иерархии является ветвью уровня root . На каждом уровне Internet находится сервер имен - машина, которая содержит информацию о машинах низшего уровня и соответствии их имен IP-адресам. Схема построения иерархии доменов приведена на рис. 5.3.

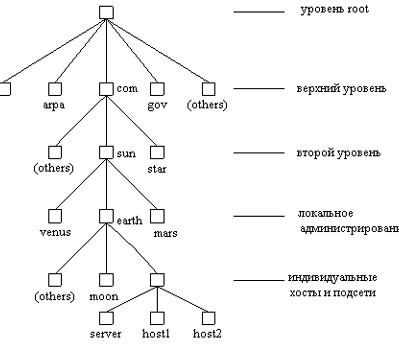

Рис. 5.3. Структура имен доменов.

Домен корневого уровня формируется NIC.

Домены верхнего уровня имеют следующие ветви: gov (любые правительственные учреждения), edu (образовательные учреждения), arpa (ARPANET), com (коммерческие предприятия), mil (военные организа-ции), org (другие организации, не попадающие в пре-дыдущие). Начиная с весны 1997 IAHC добавил еще

7 доменов: firm (фирмы и направления их деятельности), store (торговые фирмы), web (объекты, связанные с WWW), arts (объекты, связанные с культурой и искусством), rec (развлечения и отдых), info (инфор-мационные услуги) и nom (прочие). Эти имена соответствуют типам сетей, которые составляют данные домены.

Члены организаций на втором уровне управляют своими серверами имен.

Домены локального уровня администрируются организациями. Локальные домены могут состоять из одного хоста или включать не только множество хостов, но и свои поддомены.

Каждый узел дерева есть домен, который выбран как метка. Имя домена образуется конкатенацией ("склеи-ванием") всех меток доменов от корневого до текущего, перечисленных справа налево и разделенных точками. Например, в имени kernel.generic.edu :

edu - соответствует верхнему уровню, generic - показывает поддомен edu, kernel - является именем хоста.

Необходимо отметить, что число уровней доменов не ограничено.

Имена доменов являются другим средством достижения целевого хоста. В Internet можно встретить имена типа netcom.com или spry.com . Эти имена являются именами доменов, и они зарегистрированы подобным же образом.

Лекция 6. Пакеты и методы управления обменом

6.1 Назначение пакетов и их структура

Информация в локальных сетях, как правило, передается отдельными порциями, кусками, называемыми в различных источниках пакетами (packets) , кадрами (frames) или блоками. Причем предельная длина этих пакетов строго ограничена (обычно величиной в несколько килобайт). Ограничена длина пакета и снизу (как правило, несколькими десятками байт). Выбор пакетной передачи связан с несколькими важными соображениями.

Локальная сеть, как уже отмечалось, должна обеспечивать качественную, прозрачную связь всем абонентам (компьютерам) сети. Важнейшим параметром является так называемое время доступа к сети (access time), которое определяется как временной интервал между моментом готовности абонента к передаче (когда ему есть, что передавать) и моментом начала этой передачи. Это время ожидания абонентом начала своей передачи. Естественно, оно не должно быть слишком большим, иначе величина реальной, интегральной скорости передачи информации между приложениями сильно уменьшится даже при высокоскоростной связи.

Ожидание начала передачи связано с тем, что в сети не может происходить несколько передач одновременно (во всяком случае, при топологиях шина и кольцо). Всегда есть только один передатчик и один приемник (реже – несколько приемников). В противном случае информация от разных передатчиков смешивается и искажается. В связи с этим абоненты передают свою информацию по очереди. И каждому абоненту, прежде чем начать передачу, надо дождаться своей очереди. Вот это время ожидания своей очереди и есть время доступа .

Если бы вся требуемая информация передавалась каким-то абонентом сразу, непрерывно, без разделения на пакеты , то это привело бы к монопольному захвату сети этим абонентом на довольно продолжительное время. Все остальные абоненты вынуждены были бы ждать окончания передачи всей информации, что в ряде случаев могло бы потребовать десятков секунд и даже минут (например, при копировании содержимого целого жесткого диска). С тем чтобы уравнять в правах всех абонентов, а также сделать примерно одинаковыми для всех них величину времени доступа к сети и интегральную скорость передачи информации, как раз и применяются пакеты (кадры ) ограниченной длины. Важно также и то, что при передаче больших массивов информации вероятность ошибки из-за помех и сбоев довольно высока. Например, при характерной для локальных сетей величине вероятности одиночной ошибки в 10^-8 пакет длиной 10 Кбит будет искажен с вероятностью 10^-4 , а массив длиной 10 Мбит – уже с вероятностью 10^-1 . К тому же выявить ошибку в массиве из нескольких мегабайт намного сложнее, чем в пакете из нескольких килобайт. А при обнаружении ошибки придется повторить передачу всего большого массива. Но и при повторной передаче большого массива снова высока вероятность ошибки, и процесс этот при слишком большом массиве может повторяться до бесконечности.

С другой стороны, сравнительно большие пакеты имеют преимущества перед очень маленькими пакетами , например, перед побайтовой (8 бит) или пословной (16 бит или 32 бита) передачей информации.

Дело в том, что каждый пакет помимо собственно данных, которые требуется передать, должен содержать некоторое количество служебной информации. Прежде всего, это адресная информация, которая определяет, от кого и кому передается данный пакет (как на почтовом конверте – адреса получателя и отправителя). Если порция передаваемых данных будет очень маленькой (например, несколько байт), то доля служебной информации станет непозволительно высокой, что резко снизит интегральную скорость обмена информацией по сети.

Существует некоторая оптимальная длина пакета (или оптимальный диапазон длин пакетов ), при которой средняя скорость обмена информацией по сети будет максимальна. Эта длина не является неизменной величиной, она зависит от уровня помех, метода управления обменом, количества абонентов сети, характера передаваемой информации, и от многих других факторов. Имеется диапазон длин, который близок к оптимуму.

Таким образом, процесс информационного обмена в сети представляет собой чередование пакетов , каждый из которых содержит информацию, передаваемую от абонента к абоненту.

Рис. 6.1. Передача пакетов в сети между двумя абонентами

В частном случае (рис. 6.1) все эти пакеты могут передаваться одним абонентом (когда другие абоненты не хотят передавать). Но обычно в сети чередуются пакеты , посланные разными абонентами (рис. 6.2).

Рис. 6.2. Передача пакетов в сети между несколькими абонентами

Структура и размеры пакета в каждой сети жестко определены стандартом на данную сеть и связаны, прежде всего, с аппаратурными особенностями данной сети, выбранной топологией и типом среды передачи информации. Кроме того, эти параметры зависят от используемого протокола (порядка обмена информацией).

Но существуют некоторые общие принципы формирования структуры пакета , которые учитывают характерные особенности обмена информацией по любым локальным сетям.

Чаще всего пакет содержит в себе следующие основные поля или части (рис. 6.3):

Рис. 6.3. Типичная структура пакета

Стартовая комбинация битов или преамбула, которая обеспечивает предварительную настройку аппаратуры адаптера или другого сетевого устройства на прием и обработку пакета . Это поле может полностью отсутствовать или же сводиться к единственному стартовому биту.

Сетевой адрес (идентификатор) принимающего абонента, то есть индивидуальный или групповой номер, присвоенный каждому принимающему абоненту в сети. Этот адрес позволяет приемнику распознать пакет , адресованный ему лично, группе, в которую он входит, или всем абонентам сети одновременно (при широком вещании).

Сетевой адрес (идентификатор) передающего абонента, то есть индивидуальный номер, присвоенный каждому передающему абоненту. Этот адрес информирует принимающего абонента, откуда пришел данный пакет . Включение в пакет адреса передатчика необходимо в том случае, когда одному приемнику могут попеременно приходить пакеты от разных передатчиков.

Служебная информация, которая может указывать на тип пакета , его номер, размер, формат, маршрут его доставки, на то, что с ним надо делать приемнику и т.д.

Данные (поле данных) – это та информация, ради передачи которой используется пакет . В отличие от всех остальных полей пакета поле данных имеет переменную длину, которая, собственно, и определяет полную длину пакета . Существуют специальные управляющие пакеты , которые не имеют поля данных. Их можно рассматривать как сетевые команды. Пакеты , включающие поле данных, называются информационными пакетами . Управляющие пакеты могут выполнять функцию начала и конца сеанса связи, подтверждения приема информационного пакета , запроса информационного пакета и т.д.

Контрольная сумма пакета – это числовой код, формируемый передатчиком по определенным правилам и содержащий в свернутом виде информацию обо всем пакете . Приемник, повторяя вычисления, сделанные передатчиком, с принятым пакетом , сравнивает их результат с контрольной суммой и делает вывод о правильности или ошибочности передачи пакета . Если пакет ошибочен, то приемник запрашивает его повторную передачу. Обычно используется циклическая контрольная сумма (CRC).

Стоповая комбинация служит для информирования аппаратуры принимающего абонента об окончании пакета , обеспечивает выход аппаратуры приемника из состояния приема. Это поле может отсутствовать, если используется самосинхронизирующийся код, позволяющий определять момент окончания передачи пакета .

Рис. 6.4. Вложение кадра в пакет

Нередко в структуре пакета выделяют всего три поля :

Начальное управляющее поле пакета (или заголовок пакета ), то есть поле , включающее в себя стартовую комбинацию, сетевые адреса приемника и передатчика, а также служебную информацию.

Поле данных пакета .

Конечное управляющее поле пакета (заключение, трейлер), куда входят контрольная сумма и стоповая комбинация, а также, возможно, служебная информация.

Как уже упоминалось, помимо термина "пакет" (packet) в литературе также нередко встречается термин "кадр" (frame) . Иногда под этими терминами имеется в виду одно и то же. Но иногда подразумевается, что кадр и пакет различаются. Причем единства в объяснении этих различий не наблюдается.

В некоторых источниках утверждается, что кадр вложен в пакет . В этом случае все перечисленные поля пакета, кроме преамбулы и стоповой комбинации, относятся к кадру (рис. 6.4). Например, в описаниях сети Ethernet говорится, что в конце преамбулы передается признак начала кадра .

В других, напротив, поддерживается мнение о том, что пакет вложен в кадр . И тогда под пакетом подразумевается только информация, содержащаяся в кадре , который передается по сети и снабжен служебными полями .

Во избежание путаницы, в данной книге термин "пакет" будет использоваться как более понятный и универсальный.

В процессе сеанса обмена информацией по сети между передающим и принимающим абонентами происходит обмен информационными и управляющими пакетами по установленным правилам, называемым протоколом обмена. Это позволяет обеспечить надежную передачу информации при любой интенсивности обмена по сети. Пример простейшего протокола показан на рис. 6.5.

Рис. 6.5. Пример обмена пакетами при сеансе связи

Сеанс обмена начинается с запроса передатчиком готовности приемника принять данные. Для этого используется управляющий пакет "Запрос". Если приемник не готов, он отказывается от сеанса специальным управляющим пакетом . В случае, когда приемник готов, он посылает в ответ управляющий пакет "Готовность". Затем начинается собственно передача данных. При этом на каждый полученный информационный пакет приемник отвечает управляющим пакетом "Подтверждение". В случае, когда пакет данных передан с ошибками, в ответ на него приемник запрашивает повторную передачу. Заканчивается сеанс управляющим пакетом "Конец", которым передатчик сообщает о разрыве связи. Существует множество стандартных протоколов, которые используют как передачу с подтверждением (с гарантированной доставкой пакета ), так и передачу без подтверждения (без гарантии доставки пакета ). Подробнее о протоколах обмена будет рассказано в следующей главе.

При реальном обмене по сети применяются многоуровневые протоколы, каждый из уровней которых предполагает свою структуру пакета (адресацию, управляющую информацию, формат данных и т.д.). Ведь протоколы высоких уровней имеют дело с такими понятиями, как файл-сервер или приложение, запрашивающее данные у другого приложения, и вполне могут не иметь представления ни о типе аппаратуры сети, ни о методе управления обменом. Все пакеты более высоких уровней последовательно вкладываются в передаваемый пакет , точнее, в поле данных передаваемого пакета (рис. 6.6). Этот процесс последовательной упаковки данных для передачи называется также инкапсуляцией пакетов .

Рис. 6.6. Многоуровневая система вложения пакетов

Каждый следующий вкладываемый пакет может содержать собственную служебную информацию, располагающуюся как до данных (заголовок), так и после них (трейлер), причем ее назначение может быть различным. Безусловно, доля вспомогательной информации в пакетах при этом возрастает с каждым следующим уровнем, что снижает эффективную скорость передачи данных. Для увеличения этой скорости предпочтительнее, чтобы протоколы обмена были проще, и уровней этих протоколов было меньше. Иначе никакая скорость передачи битов не поможет, и быстрая сеть может передавать файл дольше, чем медленная сеть, которая пользуется более простым протоколом.

Обратный процесс последовательной распаковки данных приемником называется декапсуляцией пакетов .

Адресация пакетов

Каждый абонент (узел) локальной сети должен иметь свой уникальный адрес (идентификатор или MAC-адрес), для того чтобы ему можно было адресовать пакеты . Существуют две основные системы присвоения адресов абонентам сети (точнее, сетевым адаптерам этих абонентов).

Первая система сводится к тому, что при установке сети каждому абоненту пользователь присваивает индивидуальный адрес по порядку, к примеру, от 0 до 30 или от 0 до 254. Присваивание адресов производится программно или с помощью переключателей на плате адаптера. При этом требуемое количество разрядов адреса определяется из неравенства:

2n > Nmax,

где n – количество разрядов адреса, а N_max – максимально

возможное количество абонентов в сети. Например, восемь разрядов адреса достаточно для сети из 255 абонентов. Один адрес (обычно 1111....11) отводится для широковещательной передачи, то есть он используется для пакетов , адресованных всем абонентам одновременно.

Именно такой подход применен в известной сети Arcnet. Достоинства данного подхода – малый объем служебной информации в пакете , а также простота аппаратуры адаптера, распознающей адрес пакета . Недостаток – трудоемкость задания адресов и возможность ошибки (например, двум абонентам сети может быть присвоен один и тот же адрес). Контроль уникальности сетевых адресов всех абонентов возлагается на администратора сети.

Второй подход к адресации был разработан международной организацией IEEE, занимающейся стандартизацией сетей. Именно он используется в большинстве сетей и рекомендован для новых разработок. Идея этого подхода состоит в том, чтобы присваивать уникальный сетевой адрес каждому адаптеру сети еще на этапе его изготовления. Если количество возможных адресов будет достаточно большим, то можно быть уверенным, что в любой сети по всему миру никогда не будет абонентов с одинаковыми адресами. Поэтому был выбран 48-битный формат адреса, что соответствует примерно 280 триллионам различных адресов. Понятно, что столько сетевых адаптеров никогда не будет выпущено.

С тем, чтобы распределить возможные диапазоны адресов между многочисленными изготовителями сетевых адаптеров, была предложена следующая структура адреса (рис. 6.7):

Младшие 24 разряда кода адреса называются OUA (Organizationally Unique Address) – организационно уникальный адрес. Именно их присваивает каждый из зарегистрированных производителей сетевых адаптеров. Всего возможно свыше 16 миллионов комбинаций, то есть каждый изготовитель может выпустить 16 миллионов сетевых адаптеров.

Следующие 22 разряда кода называются OUI

(Organizationally Unique Identifier) – организационно уникальный идентификатор. IEEE присваивает один или несколько OUI каждому производителю сетевых адаптеров. Это позволяет исключить совпадения адресов адаптеров от разных производителей. Всего возможно свыше 4 миллионов разных OUI, это означает, что теоретически может быть зарегистрировано 4 миллиона производителей. Вместе OUA и OUI называются UAA (Universally Administered Address) – универсально управляемый адрес или IEEE-адрес.

Два старших разряда адреса управляющие, они определяют тип адреса, способ интерпретации остальных 46 разрядов. Старший бит I/G (Individual/Group) указывает на тип адреса. Если он установлен в 0, то индивидуальный, если в 1, то групповой (многопунктовый или функциональный). Пакеты с групповым адресом получат все имеющие этот групповой адрес сетевые адаптеры. Причем групповой адрес определяется 46 младшими разрядами. Второй управляющий бит U/L (Universal/Local) называется флажком универсального/местного управления и определяет, как был присвоен адрес данному сетевому адаптеру. Обычно он установлен в 0. Установка бита U/L в 1 означает, что адрес задан не производителем сетевого адаптера, а организацией, использующей данную сеть. Это случается довольно редко.

Рис. 6.7. Структура 48-битного стандартного MAC-адреса

Для широковещательной передачи (то есть передачи всем абонентам сети одновременно) применяется специально выделенный сетевой адрес, все 48 битов которого установлены в единицу. Его принимают все абоненты сети независимо от их индивидуальных и групповых адресов.

Данной системы адресов придерживаются такие популярные сети, как Ethernet, Fast Ethernet, Token-Ring, FDDI, 100VGAnyLAN. Ее недостатки – высокая сложность аппаратуры сетевых адаптеров, а также большая доля служебной информации в передаваемом пакете (адреса источника и приемника вместе требуют уже 96 битов пакета или 12 байт).

Во многих сетевых адаптерах предусмотрен так называемый циркулярный режим. В этом режиме адаптер принимает все пакеты , приходящие к нему, независимо от значения поля адреса приемника. Такой режим используется, например, для проведения диагностики сети, измерения ее производительности, контроля ошибок передачи. При этом один компьютер принимает и контролирует все пакеты , проходящие по сети, но сам ничего не передает. В данном режиме работают сетевые адаптеры мостов и коммутаторы, которые должны обрабатывать перед ретрансляцией все пакеты , приходящие к ним.

6.2 Методы управления обменом

Сеть всегда объединяет несколько абонентов, каждый из которых имеет право передавать свои пакеты . Но, как уже отмечалось, по одному кабелю одновременно передавать два (или более) пакета нельзя, иначе может возникнуть конфликт (коллизия), который приведет к искажению либо потере обоих пакетов (или всех пакетов , участвующих в конфликте). Значит, надо каким-то образом установить очередность доступа к сети (захвата сети) всеми абонентами, желающими передавать. Это относится, прежде всего, к сетям с топологиями шина и кольцо. Точно так же при топологии звезда необходимо установить очередность передачи пакетов периферийными абонентами, иначе центральный абонент просто не сможет справиться с их обработкой.

В сети обязательно применяется тот или иной метод управления обменом (метод доступа, метод арбитража), разрешающий или предотвращающий конфликты между абонентами. От эффективности работы выбранного метода управления обменом зависит очень многое: скорость обмена информацией между компьютерами, нагрузочная способность сети (способность работать с различными интенсивностями обмена), время реакции сети на внешние события и т.д. Метод управления – это один из важнейших параметров сети.

Тип метода управления обменом во многом определяется особенностями топологии сети. Но в то же время он не привязан жестко к топологии, как нередко принято считать.

Методы управления обменом в локальных сетях делятся на две группы:

Централизованные методы , в которых все управление обменом сосредоточено в одном месте. Недостатки таких методов: неустойчивость к отказам центра, малая гибкость управления (центр обычно не может оперативно реагировать на все события в сети). Достоинство централизованных методов – отсутствие конфликтов, так как центр всегда предоставляет право на передачу только одному абоненту, и ему не с кем конфликтовать.

Децентрализованные методы, в которых отсутствует центр управления. Всеми вопросами управления, в том числе предотвращением, обнаружением и разрешением конфликтов, занимаются все абоненты сети. Главные достоинства децентрализованных методов: высокая устойчивость к отказам и большая гибкость. Однако в данном случае возможны конфликты, которые надо разрешать.

Существует и другое деление методов управления обменом, относящееся, главным образом, к децентрализованным методам:

Детерминированные методы определяют четкие правила, по которым чередуются захватывающие сеть абоненты. Абоненты имеют определенную систему приоритетов, причем приоритеты эти различны для всех абонентов. При этом, как правило, конфликты полностью исключены (или маловероятны), но некоторые абоненты могут дожидаться своей очереди на передачу слишком долго. К детерминированным методам относится, например, маркерный доступ (сети Token-Ring, FDDI), при котором право передачи передается по эстафете от абонента к абоненту.

Случайные методы подразумевают случайное чередование передающих абонентов. При этом возможность конфликтов подразумевается, но предлагаются способы их разрешения. Случайные методы значительно хуже, чем детерминированные, работают при больших информационных потоках в сети (при большом трафике сети) и не гарантируют абоненту величину времени доступа . В то же время они обычно более устойчивы к отказам сетевого оборудования и более эффективно используют сеть при малой интенсивности обмена. Пример случайного метода – CSMA/CD (сеть Ethernet).

Для трех основных топологий характерны три наиболее типичных метода управления обменом.

Управление обменом в сети с топологией звезда

Для топологии звезда лучше всего подходит централизованный метод управления. Это связано с тем, что все информационные потоки проходят через центр, и именно этому центру логично доверить управление обменом в сети. Самый простейший централизованный метод состоит в следующем.

Периферийные абоненты, желающие передать свой пакет (или, как еще говорят, имеющие заявки на передачу), посылают центру свои запросы (управляющие пакеты или специальные сигналы). Центр же предоставляет им право передачи пакета в порядке очередности, например, по их физическому расположению в звезде по часовой стрелке. После окончания передачи пакета каким-то абонентом право передавать получит следующий по порядку (по часовой стрелке) абонент, имеющий заявку на передачу (рис. 6.8). Например, если передает второй абонент, то после него имеет право на передачу третий. Если же третьему абоненту не надо передавать, то право на передачу переходит к четвертому и т.д.

Рис. 6.8. Централизованный метод управления обменом в сети с топологией звезда

В этом случае говорят, что абоненты имеют географические приоритеты (по их физическому расположению). В каждый конкретный момент наивысшим приоритетом обладает следующий по порядку абонент, но в пределах полного цикла опроса ни один из абонентов не имеет никаких преимуществ перед другими. Никому не придется ждать своей очереди слишком долго. Максимальная величина времени доступа для любого абонента в этом случае будет равна суммарному времени передачи пакетов всех абонентов сети кроме данного. Для топологии, показанной на рис. 6.8, она составит четыре длительности пакета . Никаких столкновений пакетов при этом методе в принципе быть не может, так как все решения о доступе принимаются в одном месте.

Рассмотренный метод управления можно назвать методом с пассивным центром, так как центр пассивно прослушивает всех абонентов. Возможен и другой принцип реализации централизованного управления (его можно назвать методом с активным центром).

В этом случае центр посылает запросы о готовности передавать (управляющие пакеты или специальные сигналы) по очереди всем периферийным абонентам. Тот периферийный абонент, который хочет передавать (первый из опрошенных), посылает ответ (или же сразу начинает свою передачу). В дальнейшем центр проводит сеанс обмена именно с ним. После окончания этого сеанса центральный абонент продолжает опрос периферийных абонентов по кругу (как на рис. 6.8). Если желает передавать центральный абонент, он передает вне очереди.

Как в первом, так и во втором случае никаких конфликтов быть не может (решение принимает единый центр, которому не с кем конфликтовать). Если все абоненты активны, и заявки на передачу поступают интенсивно, то все они будут передавать строго по очереди. Но центр должен быть исключительно надежен, иначе будет парализован весь обмен. Механизм управления не слишком гибок, так как центр работает по жестко заданному алгоритму. К тому же скорость управления невысока. Ведь даже в случае, когда передает только один абонент, ему все равно приходится ждать после каждого переданного пакета , пока центр опросит всех остальных абонентов.

Как правило, централизованные методы управления применяются в небольших сетях (с числом абонентов не более чем несколько десятков). В случае больших сетей нагрузка по управлению обменом на центр существенно возрастает. Управление обменом в сети с топологией шина

При топологии шина также возможно централизованное управление. При этом один из абонентов ("центральный") посылает по шине всем остальным ("периферийным") запросы (управляющие пакеты ), выясняя, кто из них хочет передать, затем разрешает передачу одному из абонентов. Абонент, получивший право на передачу, по той же шине передает свой информационный пакет тому абоненту, которому хочет. А после окончания передачи передававший абонент все по той же шине сообщает "центру", что он закончил передачу (управляющим пакетом ), и "центр" снова начинает опрос (рис. 6.9).

Преимущества и недостатки такого управления – те же самые, что и в случае централизованно управляемой звезды. Единственное отличие состоит в том, что центр здесь не пересылает информацию от одного абонента к другому, как в топологии активная звезда, а только управляет обменом.

Рис. 6.9. Централизованное управление в сети с топологией шина

Управление обменом в сети с топологией кольцо

Кольцевая топология имеет свои особенности при выборе метода управления обменом. В этом случае важно то, что любой пакет , посланный по кольцу, последовательно пройдя всех абонентов, через некоторое время возвратится в ту же точку, к тому же абоненту, который его передавал (так как топология замкнутая). Здесь нет одновременного распространения сигнала в две стороны, как в топологии шина. Как уже отмечалось, сети с топологией кольцо бывают однонаправленными и двунаправленными. Наиболее распространены однонаправленные.

В сети с топологией кольцо можно использовать различные централизованные методы управления (как в звезде), а также методы случайного доступа (как в шине), но чаще выбирают все-таки специфические методы управления, в наибольшей степени соответствующие особенностям кольца.

ВОПРОСЫ для дополнительного самостоятельного изучения дисциплины «Компьютерные сети»

К лекции 1.

1. Классификация вычислительных сетей.

2. Распределѐнная обработка данных.

К лекции 2.

1. Критика модели и протоколов OSI.

2. Сравнение эталонных моделей OSI И TCP.

К лекции 3.

1. Максимальная скорость передачи данных через канал.

2. Сигналы с ограниченным спектром.

К лекции 4.

1. Магнитные носители.

2. Спутники связи.

К лекции 5.

1. Основные службы Internet.

2. Cоздание Web-страниц.

К лекции 6.

1. Коды передачи данных.

2. Безопасность в сетях.

Литература

1.Таненбаум Э. Компьютерные сети. – СПб.: «Питер», 2008.- 991 с.

2.Олифер В.Г. Компьютерные сети. Принципы, технологии, протоколы. – СПб.: «Питер», 2006.- 950 с.

3.Галіцин В.К.. Шевченко Ф.А. Богатокористувацькі обчислювані системи та мережі. Навч. посібник. – К.: КНЕУ, 2005.-420 с. 4. Рыков В., Дьяконов В., Новиков Ю. Компьютер для студента. Самоучитель – СПб.: «Питер», 2006.- 950 с.

5. Харли Х. Эффективный самоучитель работы в Internet. Уч. пособ.- С.- Петербург, 2007.- 447 с.

6. Дуглас Э. и др. Сети TSP/IP. Принципы, протоколы и структура. – Изд. Дом «Вильямс», 2006.- 317с.

7. Уткин В.Б., Балдин К.В. Информационные системы и технологии в экономике.- М: «ЮНИТИ», 2006.-335 с.

Содержание

Лекция 1. Назначение и роли локальных сетей

1.1. Введение……………………………………….…………...3

1.2. Определение локальной сети……………………………..7 1.3. Топология локальных сетей……………………………..10

Лекция 2. Сетевые структуры

2.1. Эталонная модель OSI…………………………...............24

2.2. Функции верхних и нижних уровней…………...............28

2.3. Аппаратура локальных сетей…………………................32 Лекция 3. Формулы Шеннона и типы линий передачи, в которых используются модемы

3. 1.Формулы Шеннона для непрерывного и дискретного каналов……………………………………..........................................36

3.2. Типы линий передачи, в которых используются модемы…………………………………………………………………..42

3.3. Структура модема………………………………………..48 Лекция 4. Типы линий связи локальных и глобальных сетей

4.1. Среда передачи информации……………………………52

4.2. Типы кабелей……………………………………………..55

4. 3.Бескабельные каналы…………………………………….69

Лекция 5. Хронология ARPANET-INTERNET. Структура IN-

TERNET

5.1. Хронология ARPANET-INTERNET…………………….73

5.2. Протоколы, адресация и имена в Internet………………79 Лекция 6. Пакеты и методы управления обменом

6.1. Назначение пакетов и их структура…………………….84

6.2 Методы управления обменом……………………………95 Вопросы для дополнительного самостоятельного изучения

дисциплины «Компьютерные сети»…………………………………………………………………101

Литература………………………………………………………..102

Учебное издание

Пономарѐва Ж.Г. Компьютерные сети (курс лекций). – Симферополь, 2009. – 104 с.

Корректор – Солянникова Г.Г.

Подписано к печати – 9.06.2009 г.

Формат 84 × 108 1/32

Объем – 6,5 усл. печ. л. Тираж – 1000 экз.

Печать УЭУ

Симферополь, 2009 г.
