Курсовая работа: Учет нагрузки преподавателей
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙКОЙ ФЕДЕРАЦИИ
ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ИНСТИТУТ МАТЕМАТИКИ И КОМПЬЮТЕРНЫХ НАУК
Кафедра информационных систем
Курсовая работа
по дисциплине «Базы данных»
Учет нагрузки преподавателей.
Выполнил: Солецкий Д.А.
385 группа
Проверил: Моор А.П.
Старший преподаватель кафедры ИС
Тюмень 2011
Оглавление
3.Разработка модели «сущность-связь». 8
4.Описание (диаграмма) БД.. 13
5.1.Требования к приложению.. 15
1. Описание задачи
1.1. Предметная област ь
Учет нагрузки преподавателей — область, без которой не возможна нормальная работа учебного заведения.
База данных предоставляет возможность отслеживания и регулирования учебной нагрузки преподавателей.
Программа должна позволять просматривать нагрузку преподавателей по семестрам у разных специальностей по разным предметам. Набор групп для преподавателей не ограничен, как и предметов.
1.2. Функции приложения
Приложение, работающее с базой данных учета нагрузки преподавателей:
1. Добавление, редактирование, удаление данных о преподавателях, предметах, специальностях, факультетах, кафедрах, должностях и учебных часах;
2. Оформление учета преподавателей по семестрам, специальностям и предметам;
3. Сортировка данных;
4. Формирование отчетов и экспорт данных в MSExcel.
1.3. Первичный документ
№ | 7 | ||||||
ФИО преподавателя | Кириллов А.А | ||||||
Кафедра | Физики | ||||||
Должность | Старший преп. | ||||||
Семестр | 2 | ||||||
Факультет | Специальность | Предмет | Часов лекций | Часов практики | |||
Код | Название | Код | Название | Код | Название | ||
1 | ИМИКН | 1 | КБ | 1 | Теорет. Механика | 20 | 20 |
2 | Физика | 15 | 15 | ||||
2 | КОИБАС | 2 | Физика | 17 | 16 | ||
3 | Математика | 12 | 15 | ||||
2 | Физический | 3 | Физика | 2 | Физика | 25 | 30 |
4 | Теплофизика | 1 | Теорет. Механика | 20 | 5 | ||
2 | Физика | 13 | 25 |
2. Нормализация
При проведении нормализации были учтены все столбы, указанные в первичном документе. Первичный документ «Заказ» можно представить в виде таблицы.
№ | ФИО | Код кафе дры |
Кафе дра |
Код долж ности |
Долж ность |
Семес тр |
Код факу ль тета |
Факультет | Код специаль ности |
Специаль ность |
Код предме та |
Предмет | Часов лекций | Часов практики |
1 | Кирилов А.А | 2 | Физики | 1 | Старший препод. | 2 | 1 | ИМИКН | 1 | КБ | 1 | Теорет. Механика | 20 | 20 |
2 | Физика | 15 | 15 | |||||||||||
2 | КОИБАС | 2 | Физика | 17 | 16 | |||||||||
3 | Математика | 12 | 15 | |||||||||||
2 | Физический | 3 | Физика | 2 | Физика | 25 | 30 | |||||||
4 | Теплофизика | 1 | Теорет. Механика | 20 | 5 | |||||||||
2 | Физика | 13 | 25 |
1НФ:
Повторяющаяся группа: Код факультета (Id_fak), Факультет (name_fak), Код специальности (Id_spec), Специальность (name_spec), Код предмета (Id_pred), Предмет (name_pred), Часы лекций (lek), Часы практик (prak). Для того чтобы в отношении на пересечении каждой строки и каждого столбца содержалось только одно значение, продублируем значения атрибутов, не входящих в повторяющуюся группу:
id_prep | Prep | id_kaf | name_kaf | id_dol | name_dol | Semestr | Id_fak | name_fak | Id_spec | name_spec | Id_pred | name_pred | Lek | Prak |
1 | Кирилов А.А | 2 | Физики | 1 | Старший препод. | 2 | 1 | ИМИКН | 1 | КБ | 1 | Теорет. Механика | 20 | 20 |
1 | Кирилов А.А | 2 | Физики | 1 | Старший препод. | 2 | 1 | ИМИКН | 1 | КБ | 2 | Физика | 15 | 15 |
1 | Кирилов А.А | 2 | Физики | 1 | Старший препод. | 2 | 1 | ИМИКН | 2 | КОИБАС | 2 | Физика | 17 | 16 |
1 | Кирилов А.А | 2 | Физики | 1 | Старший препод. | 2 | 1 | ИМИКН | 2 | КОИБАС | 3 | Математика | 12 | 15 |
1 | Кирилов А.А | 2 | Физики | 1 | Старший препод. | 2 | 2 | Физический | 3 | Физика | 2 | Физика | 25 | 30 |
1 | Кирилов А.А | 2 | Физики | 1 | Старший препод. | 2 | 2 | Физический | 4 | Теплофизика | 1 | Теорет. Механика | 20 | 5 |
1 | Кирилов А.А | 2 | Физики | 1 | Старший препод. | 2 | 2 | Физический | 4 | Теплофизика | 2 | Физика | 13 | 25 |
Выберем потенциальные ключи:
id_prep, semestr, id_spec, id_pred - однозначно определяет строку в 1НФ
Единственный ключ он же первичный
Частичные функциональные зависимости: id_prep -> prep, id_kaf, name_kaf,id_dol, name_dol
id_spec -> name_spec, id_fak, name_fak
id_pred -> name_pred
Вынесем зависимые атрибуты с копией их детерменанта в отдельные отношения.
Итог 2 НФ :
А (id_prep, semestr, id_pred, id_spec ,lek,prak)
Б(id_spec , name_spec, id_fak, name_fak)
В(id_prep , prep, id_kaf, name_kaf, id_dol, name_dol)
Г(id_pred , name_pred)
Транзитивные зависимости:
В А транзитивных зависимостей нет
В Б : id_spec -> id_fak, id_fak -> name_fak
Отношение Б разбивается на два отношения:
Б1(id_spec , name_spec, id_fak)
Б2(id_fak , name_fak)
В В : id_prep -> id_kaf, id_kaf -> name -> kaf; id_prep -> id_dol, id_dol -> name_dol
Отношение В разбивается на 3 отношения:
В1(id_prep , prep, id_kaf,id_dol)
В2( id_kaf, name_kaf)
B3(id_dol, name_dol)
В Г Транзитивных зависимостей нет
Итог 3 НФ
А (id_prep, semestr, id_pred, id_spec , lek, prak)
Б1(id_spec , name_spec, id_fak)
Б2(id_fak , name_fak)
В1(id_prep , prep, id_kaf, id_dol)
В2( id_kaf, name_kaf)
B3(id_dol, name_dol)
Г(id_pred , name_pred)
НФБК
Отношения Б1, Б2, В1, B2, B3, Г: не имеют составных потенциальных ключей, следовательно они в НФБК
Отношения А имеет только один составной потенциальный (он же первичный ключ, следовательно оно в НФБК
Итог нормализации совпадает с итогом 3НФ
3. Разработка модели «сущность-связь»
Итерация 1
Требования к программе:
· Хранить информацию о преподавателях ведущих учебную деятельность;
· Хранить информацию о предметах;
· Хранить информацию о специальностях;
Определение сущностей:
· Преподаватель;
· Предмет;
· Специальность
|
|
|
Может преподавать
Может преподаваться
Может
преподавать
Могут
учиться
|
Итерация 2
Уточнение сущностей:
Преподавателю определяют учебную нагрузку;
Преподаватель может вести несколько предметов у нескольких специальностей;
|
Должна содержать Должна содержать
Должна содержать
|
|
|
Итерация 3
Уточнение сущностей:
Специальность характеризуется факультетом;
Преподаватель имеет должность и относиться к какой-либо кафедре;
Определение атрибутов:
· Преподаватель содержит уникальный код, ФИО, Должность, Кафедру;
· Карточка учета содержит уникальный код, код преподавателя, код предмета, код специальности, семестр и часы нагрузки;
· Специальность содержит уникальный код, наименование специальности и код факультета;
· Факультет содержит код факультета, название;
· Кафедра содержит код кафедры, название;
· Должность содержит код должности, название;
· Предмет содержит код предмета, название;

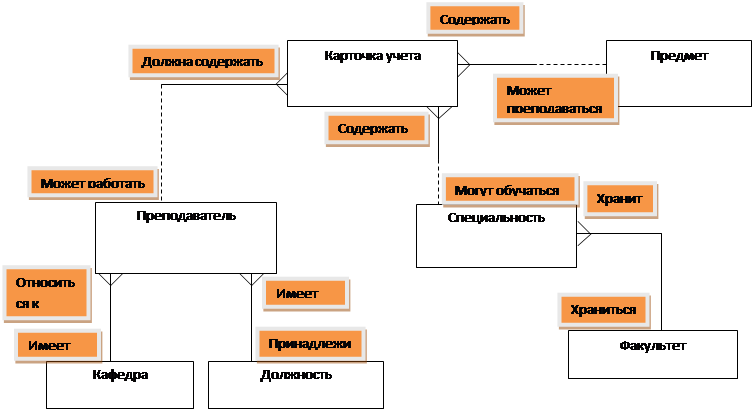

Концептуальная модель
Кафедра |
Код кафедры |
Название кафедры |
Учет нагрузки преподавателя |
Код преподавателя |
Код специальности |
Семестр |
Код предмета |
Часов лекций |
Часов практики |
Специальность |
Код специальности |
Название специальности |
Код факультета |
Преподаватель |
Код преподавателя |
ФИО преподавателя |
Код кафедры |
Код должности |
Должность |
Код должности |
Название должности |
Предмет |
Код предмета |
Название предмета |
Факультет |
Код факультета |
Название факультета |
Физическая модель
Table Kaf |
Id_kaf(int) |
name_kaf( varchar30) |
Table Itog |
Id_prep(int) |
Id_spec(int) |
Semester(int) |
Id_pred(int) |
Lek(int) |
Prak(int) |
Table Spec |
Id_spec(int) |
Name_spec(varchar30) |
Id_fak (int) |
Table Prep |
Id_prep(int) |
Name_prep( varchar30) |
Id_kaf(int) |
Id_dol(int) |
Table Dol |
Id_dol(int) |
Name_dol(varchar20) |
Table Pred |
Id_pred(int) |
Name_pred(varchar30) |
Table Fak |
Id_fak(int) |
Name_fak(varchar30) |
4. Описание (диаграмма) БД
4.1. Таблицы БД
Название | Тип поля | Назначение |
Table Itog (Учет нагрузки преподавателей) | ||
Id_prep | int | Код преподавателя |
Id_spec | int | Код специальности |
Semeste | int | Семестр |
Id_pred | int | Код предмета |
Lek | int | Часов лекций |
Prak | int | Часов практики |
Table Prep (Преподаватели) | ||
Id_prep | int | Код преподавателя |
Name_prep | varchar30 | ФИО преподавателя |
Id_kaf | int | Код кафедры |
Id_dol | int | Код должности |
Table Kaf (Кафедры) | ||
Id_kaf | int | Код кафедры |
name_kaf | varchar30 | Название кафедры |
Table Dol (Должности) | ||
Id_dol | int | Код должности |
Name_dol | varchar20 | Название должности |
Table Pred (Предметы) | ||
Id_pred | int | Код предмета |
Name_pre | varchar30 | Название предмета |
Table Spec (Специальности) | ||
Id_spec | int | Код специальности |
Name_spec | varchar30 | Название специальности |
Id_fak | int | Код факультета |
Table Fak (Факультеты) | ||
Id_fak | int | Код факультета |
Name_fak | varchar30 | Название факультета |

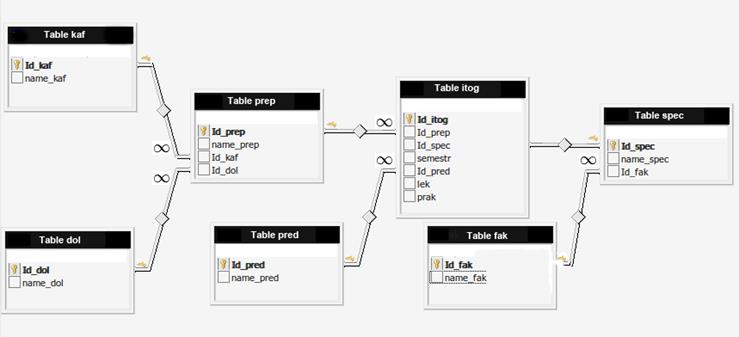

4.2. Диаграмма БД
5. Описание приложения
5.1. Требования к приложению
Приложение должно обеспечивать:
· Ввод, модификацию и удаление любых данных из БД
· Отображение данных с фильтрами и сортировкой
· Отображение не менее трех форм обобщенной информации (отчетов) с обязательным подведением итогов. По крайней мере, два отчета должны строиться на основе сложных выборок (три и более таблицы).
· Стабильную работу без ошибок в коде, ведущих к потере функциональности.
· Функциональный и интуитивно понятный интерфейс (интуитивно понятный интерфейс – это когда пользователь может работать с программой без вопросов к разработчику)
5.2. Реализация
В приложении содержатся справочные таблицы в которые можно добавлять данные.

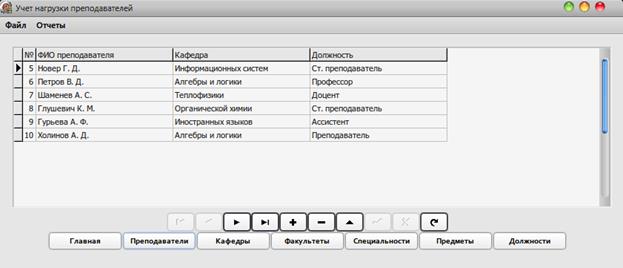

Рис.1. Справочная таблица «Преподаватели».

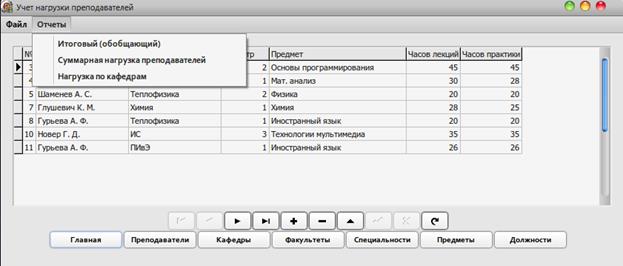

Рис. 2. Главная таблица и 3 запроса в выпадающем списке.
Так же в приложении содержится 3 запроса:
· Итоговый (обобщающий)
· Суммарная нагрузка преподавателей
· Нагрузка по кафедрам

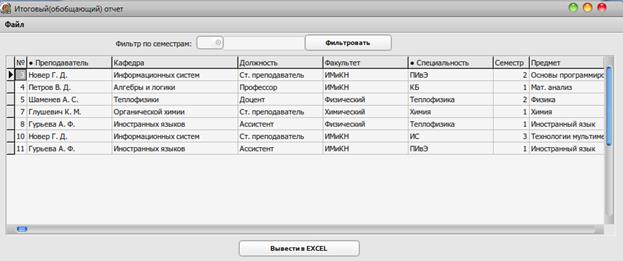

Рис.3. Запрос «Итоговый» с демонстрацией фильтра по семестрам.
Информацию из запросов можно вывести в Exсel. Для этого необходимо нажать кнопку “Вывести в Exсel”.
В итоговом отчете предусмотрены сортировки по столбцам: «№», «Преподаватель» и «Специальность».

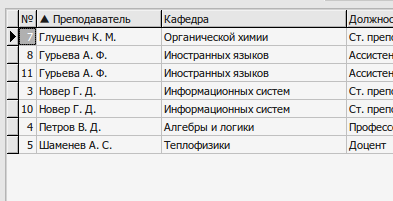

Рис.4. Сортировка по столбцу «Преподаватель»
Заключение
В результате работы была разработана база данных для учета нагрузки преподавателей. Проект базы данных включает нормализацию и модель сущность связь, на их основе была разработана серверная часть в MicrosoftSQlServer 2008. Нормализация проводилась на основании первичного документа и доведена, до нормальной формы Бойса-Кодда, модель сущность связь так же включает концептуальную и физическую модели.
Разработанное клиентское приложение обеспечивает все необходимые функции, такие как: ввод, модификация, удаление данных базы данных, сортировка данных, создание отчетов. При разработке были созданы представления в базе данных на сервере.
