Реферат: Архитектура ЭВМ и ее основные характеристики
Реферат
Тема: ’’Архитектура ЭВМ и ее основные характеристики’’.
Введение
Электронно-вычислительные машины (ЭВМ), или, как их теперь чаще называют, компьютеры, - одно из самых удивительных творений человека. В узком смысле ЭВМ - это приспособления, выполняющие разного рода вычисления или облегчающие этот процесс. Простейшие устройства, служащие подобным целям, появились в глубокой древности, несколько тысячелетий назад. По мере развития человеческой цивилизации они медленно эвоционировали, непрерывно совершенствуясь. Однако только в 40-е годы нашего столетия было положено начало созданию компьютеров современной архитектуры и с современной логикой. Именно эти годы можно по праву считать временем рождения современных ( естественно, электронных ) вычислительных машин.
В своем историческом докладе, опубликованном в 1945 году, Джон фон Нейман выделил и детально описал пять ключевых компонентов того, что ныне называют " архитектурой фон Неймана " современного компьютера.
Чтобы компьютер был и эффективным , и универсальным инструментом, он должен включать следующие структуры: центральное арифметико-логическое устройство (АЛУ), центральное устройство управления (УУ), " дирижирующее " операциями, запоминающее устройство, или память, а также устройства ввода-вывода информации.
Фон Нейман отмечал, что эта система должна работать с двоичными числами, быть электронным, а не механическим устройством и выполнять операции последовательно, одну за другой.
Принципы, сформированные фон Нейманом, стали общепринятыми и положены в основу как больших ЭВМ первых поколений, так и более поздних мини- и микро-ЭВМ. И хотя в последнее время идут активные поиски вычислительных машин, построенных на принципах, отличных от классических, большинство компьютеров построено согласно принципам, определенным Нейманом.
Архитектура и структура ЭВМ

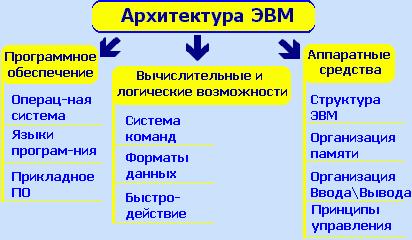

При рассмотрении компьютерных устройств принято различать их архитектуру и структуру. Архитектурой компьютера называется его описание на некотором общем уровне, включающее описание пользовательских возможностей программирования, системы команд, системы адресации, организации памяти и т.д. Архитектура определяет принципы действия, информационные связи и взаимное соединение основных логических узлов компьютера: процессора, оперативного ЗУ, внешних ЗУ и периферийных устройств. Общность архитектуры разных компьютеров обеспечивает их совместимость с точки зрения пользователя.
Структура компьютера — это совокупность его функциональных элементов и связей между ними. Элементами могут быть самые различные устройства — от основных логических узлов компьютера до простейших схем. Структура компьютера графически представляется в виде структурных схем, с помощью которых можно дать описание компьютера на любом уровне детализации. Наиболее распространены следующие архитектурные решения. Классическая архитектура (архитектура фон Неймана) — одно арифметико-логическое устройство (АЛУ), через которое проходит поток данных, и одно устройство управления (УУ), через которое проходит поток команд — программа. Это однопроцессорный компьютер. К этому типу архитектуры относится и архитектура персонального компьютера с общей шиной. Все функциональные блоки здесь связаны между собой общей шиной, называемой также системной магистралью. Физически магистраль представляет собой многопроводную линию с гнездами для подключения электронных схем. Совокупность проводов магистрали разделяется на отдельные группы: шину адреса, шину данных и шину управления.
Контроллер — устройство, которое связывает периферийное оборудование или каналы связи с центральным процессором, освобождая процессор от непосредственного управления функционированием данного оборудования. Многопроцессорная архитектура . Наличие в компьютере нескольких процессоров означает, что параллельно может быть организовано много потоков данных и много потоков команд. Таким образом, параллельно могут выполняться несколько фрагментов одной задачи. Структура такой машины, имеющей общую оперативную память и несколько процессоров, представлена на рисунке.
Архитектура многопроцессорного компьютера Многомашинная вычислительная система . Здесь несколько процессоров, входящих в вычислительную систему, не имеют общей оперативной памяти, а имеют каждый свою (локальную). Каждый компьютер в многомашинной системе имеет классическую архитектуру, и такая система применяется достаточно широко. Однако эффект от применения такой вычислительной системы может быть получен только при решении задач, имеющих очень специальную структуру: она должна разбиваться на столько слабо связанных подзадач, сколько компьютеров в системе. Преимущество в быстродействии многопроцессорных и многомашинных вычислительных систем перед однопроцессорными очевидно. Архитектура с параллельными процессорами . Здесь несколько АЛУ работают под управлением одного УУ. Это означает, что множество данных может обрабатываться по одной программе — то есть по одному потоку команд. Высокое быстродействие такой архитектуры можно получить только на задачах, в которых одинаковые вычислительные операции выполняются одновременно на различных однотипных наборах данных. Структура таких компьютеров представлена на рисунке.
Архитектура с параллельным процессором В современных машинах часто присутствуют элементы различных типов архитектурных решений. Существуют и такие архитектурные решения, которые радикально отличаются от рассмотренных выше. Современный персональный компьютер состоит из нескольких основных конструктивных компонентов:
|

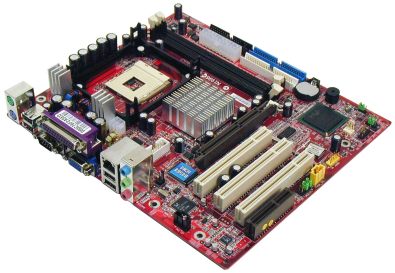

Основной частью любой компьютерной системы является материнская плата с главным процессором и поддерживающими его микросхемами. Функционально материнскую плату можно описать различным образом. Иногда такая плата содержит всю схему компьютера (одноплатные). В противоположность одноплатным, в шиноориентированых компьютерах системная плата реализует схему минимальной конфигурации, остальные функции реализуются с помощью многочисленных дополнительных плат. Все компоненты соединяются шиной. В системной плате нет видеоадаптера, некоторых видов памяти и средств связи с дополнительными устройствами. Эти устройства (платы расширения) добавляются к системной плате путем присоединения к шине расширения, которая является частью системной платы. Первая материнская плата была разработана фирмой IBM, и показана в августе 1981 года (PC-1). В 1983 году появился компьютер с увеличенной системной платой (PC-2). Максимум, что могла поддерживать PC-1 без использования плат расширения - 64К памяти. PC-2 имела уже 256К, но наиболее важное различие заключалось в программировании двух плат. Системная плата PC-1 не могла без корректировки поддерживать наиболее мощные устройства расширения, таких, как жесткий диск и улучшенные видеоадаптеры. Материнская плата — это комплекс различных устройств поддерживающий работу системы в целом. Обязательными атрибутами материнской платы являются базовый процессор, оперативная память, системный BIOS, контролер клавиатуры, разъемы расширения. Материнская плата внутри компьютера - главная монтажная деталь, к которой крепятся остальные компоненты.

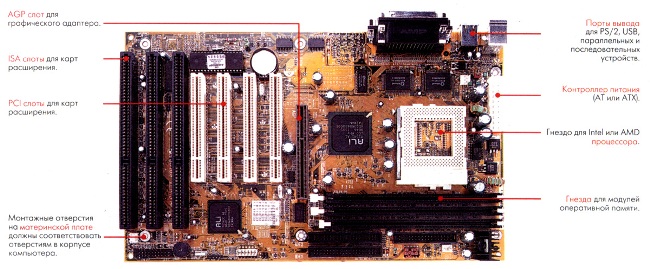

При нормальной работе материнской платы о ней не вспоминают, пока не понадобится усовершенствовать компьютер. Обычно хотят поставить более быстрый процессор, что и ведет к замене материнской платы. Нельзя, например, заменить старый Pentium MMX на Pentium III без новой материнской платы. По внешнему виду материнской платы можно определить, какие нужны процессор, память и дополнительные устройства, вставляемые во внешние порты и гнезда компьютера. По размерам материнские платы в общем случае можно разделить на три группы. Раньше все материнские платы имели размеры 8,5/11 дюймов. В XT размеры увеличились на 1 дюйм в AT размеры возросли еще больше. Часто речь может идти о “зеленых” платах (green mothеrboard). Сейчас выпускаются только такие платы. Данные системные платы позволяют реализовать несколько экономичных режимов энергопотребления (в том числе, так называемый “sleep”, при котором отключается питание от компонентов компьютера, которые в данный момент не работают).
Американское агентство защиты окружающей среды (EPA) сосредоточила свое внимание на уменьшении потребления энергии компьютерными системами. Оборудование, удовлетворяющее ее (EPA) требованиям должно в среднем (в режиме холостого хода) потреблять не более 30Вт, не использовать токсичные материалы и допускать 100% утилизацию. Поскольку современные микропроцессоры используют напряжение питания 3,3-4В, а на плату подается 5В, на системных Частота процессора, системной шины и шин периферийных устройств Быстродействие различных компонентов компьютера (процессора, оперативной памяти и контроллеров периферийных устройств) может существенно различаться. Для согласования быстродействия на системной плате устанавливаются специальные микросхемы (чипсеты), включающие в себя контроллер оперативной памяти (так называемый северный мост) и контроллер периферийных устройств (южный мост).

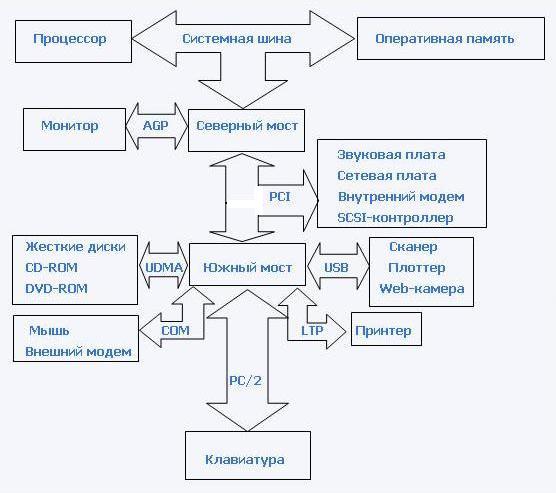

Рис.1. Логическая схема системной платы К северному мосту подключается шина PCI (Peripherial Component Interconnect bus - шина взаимодействия периферийных устройств), которая обеспечивает обмен информацией с контроллерами периферийных устройств. Частота контроллеров меньше частоты системной шины, например, если частота системной шины составляет 100 МГц, то частота шины PCI обычно в три раза меньше - 33 МГц. Контроллеры периферийных устройств (звуковая плата, сетевая плата, SCSI-контроллер, внутренний модем) устанавливаются в слоты расширения системной платы. По мере увеличения разрешающей способности монитора и глубины цвета требования к быстродействию шины, связывающей видеоплату с процессором и оперативной памятью, возрастают. В настоящее время для подключения видеоплаты обычно используется специальная шина AGP (Accelerated Graphic Port - ускоренный графический порт), соединенная с северным мостом и имеющая частоту, в несколько раз большую, чем шина PCI. Южный мост обеспечивает обмен информацией между северным мостом и портами для подключения периферийного оборудования. Устройства хранения информации (жесткие диски, CD-ROM, DVD-ROM) подключаются к южному мосту по шине UDMA (Ultra Direct Memory Access - прямое подключение к памяти). Мышь и внешний модем подключаются к южному мосту с помощью последовательных портов, которые передают электрические импульсы, несущие информацию в машинном коде, последовательно один за другим. Обозначаются последовательные порты как COM1 и COM2, а Принтер подключается к параллельному порту, который обеспечивает более высокую скорость передачи информации, чем последовательные порты, так как передает одновременно 8 электрических импульсов, несущих информацию в машинном коде. Обозначается параллельный порт как LTP, а аппаратно реализуется в виде 25-контактного разъема на задней панели системного блока. Для подключения сканеров и цифровых камер обычно используется порт USB (Universal Serial Bus - универсальная последовательная шина), который обеспечивает высокоскоростное подключение к компьютеру сразу нескольких периферийных устройств. Клавиатура подключается обычно с помощью порта PS/2. |
Основные характеристики вычислительной техники
Быстродействие ЭВМ
рассматривается в двух аспектах. С одной стороны, оно характеризуется количеством элементарных операций, выполняемых центральным процессором в секунду. Под элементарной операцией понимается любая простейшая операция типа сложения, пересылки, сравнения п т. д. С другой стороны, быстродействие ЭВМ существенно зависит от организации ее памяти. Время, затрачиваемое на поиск необходимой информации в памяти, заметно сказывается на быстродействии ЭВМ.
Наряду с быстродействием часто пользуются понятием производительность
. Если первое обусловлено, главным образом, используемой в ЭВМ системой элементов, то второе связано с ее архитектурой и разновидностями решаемых задач. Даже для одной ЭВМ такая характеристика, как быстродействие, не является величиной постоянной. В связи с этим различают: пиковое быстродействие, определяемое тактовой частотой процессора без учета обращения к оперативной памяти; номинальное быстродействие, определяемое с учетом времени обращения к оперативной памяти; системное быстродействие, определяемое с учетом системных издержек на организацию вычислительного процесса; эксплуатационное, определяемое с учетом характера решаемых задач (состава операций или их «смеси»).
Емкость, или объем, памяти
определяется максимальным количеством информации, которое можно разместить в памяти ЭВМ. Обычно емкость памяти измеряется в байтах. Как уже отмечалось, память ЭВМ подразделяется на внутреннюю и внешнюю. Внутренняя, или оперативная память, по своему объему у различных классов машин различна и определяется системой адресации ЭВМ. Емкость внешней памяти из-за блочной структуры и съемных конструкций накопителей практически неограничена.
Точность вычислений
зависит от количества разрядов, используемых для представления одного числа. Современные ЭВМ комплектуются 32- или 64-разрядными микропроцессорами, что вполне достаточно для обеспечения высокой точности расчетов в самых разнообразных приложениях. Однако, если этого мало, можно использовать удвоенную или утроенную разрядную сетку.
Система команд
— это перечень команд, которые способен выполнить процессор ЭВМ. Система команд устанавливает, какие конкретно операции может выполнять процессор, сколько операндов требуется указать в команде, какой вид (формат) должна иметь команда для ее распознания. Количество основных разновидностей команд невелико. С их помощью ЭВМ способны выполнять операции сложения, вычитания, умножения, деления, сравнения, записи в память, передачи числа из регистра в регистр, преобразования из одной системы счисления в другую и т. д. При необходимости выполняется модификация команд, учитывающая специфику вычислений. Обычно в ЭВМ используется от десятков до сотен команд (с учетом их модификации). На современном этапе развития вычислительной техники используются два основных подхода при формировании системы команд процессора. С одной стороны, это традиционный подход, связанный с разработкой процессоров с полным набором команд, — архитектура CISC (Complete Instruction Set Computer — компьютер с полным набором команд). С другой стороны, это реализация в ЭВМ сокращенного набора простейших, но часто употребляемых команд, что позволяет упростить аппаратные средства процессора и повысить его быстродействие — архитектура RISC (Reduced Instruction Set Computer — компьютер с сокращенным набором команд).
Стоимость ЭВМ
зависит от множества факторов, в частности от быстродействия, емкости памяти, системы команд и т. д. Большое влияние на стоимость оказывает конкретная комплектация ЭВМ и, в первую очередь, внешние устройства, входящие в состав машины. Наконец, стоимость программного обеспечения ощутимо влияет на стоимость ЭВМ.
Надежность ЭВМ
— это способность машины сохранять свои свойства при заданных условиях эксплуатации в течение определенного промежутка времени. Количественной оценкой надежности ЭВМ, содержащей элементы, отказ которых приводит к отказу всей машины, могут служить следующие показатели:
• вероятность безотказной работы за определенное время при данных условиях эксплуатации;
• наработка ЭВМ на отказ;
• среднее время восстановления машины и др.
Для более сложных структур типа вычислительного комплекса или системы понятие «отказ» не имеет смысла. В таких системах отказы отдельных элементов приводят к некоторому снижению эффективности функционирования, а не к полной потере работоспособности в целом.
Список литературы
1. Букчин Л.В., Безрукий Ю.Л. Дисковая система IBM - совместимых компьютеров. - М.: Бином, 1993. - 284 с.
2. Лагутенко О.И. Модемы. Справочник пользователя. - СПб.: Лань, 1997. - 364
3. Информатика. Базовый курс
4. Симонович С.В. и др. - СПб: Издательство «Питер»,2000.
5. Угринович Н.Д. Информатика и информационные технологии. Учебное пособие для 10-11 классов. Углубленный курс. - М.: Лаборатория Базовых Знаний, 2000.
6. А. А. Смирнов Архитектура вычислительных систем, М. Наука, 1990
