Курсовая работа: Общие сведения о Компас-График
ОБЩИЕ СВЕДЕНИЯ О КОМПАС ГРАФИК
Курсовая работа
ТЕМА: Начало и окончание работы с КОМПАС-ГРАФИК
ЗАПУСК СИСТЕМЫ КОМПАС-ГРАФИК
1. Включите компьютер.
2. Дождитесь окончания загрузки операционной системы.

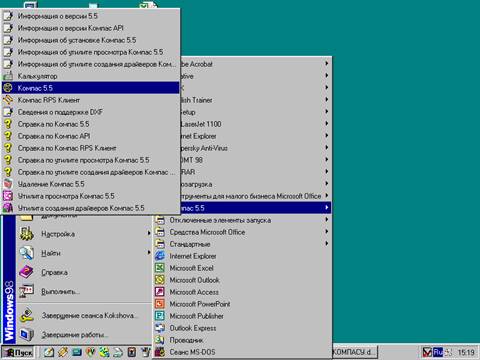

3. Передвиньте указатель мыши в нижний левый угол экрана и щелкните на кнопке Пуск.
4. В раскрывшемся главном меню системы установите курсор на меню Программы. Задержите курсор на секунду, после чего автоматически откроется каскадное меню Программы.
5. Затем поместите указатель мыши на меню Компас 5.11. Вы увидите меню Компас-График 5.11.
6. Теперь можно запустить программу. Для этого щелкните на пункте меню Компас 5.11.
СОЗДАНИЕ НОВОЙ ПАПКИ

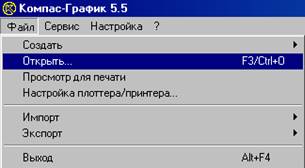

Щелчком мыши раскройте меню Файл и активизируйте команду Открыть.
На экране появится диалоговое окно Выберите файлы для открытия. В этот момент Вы должны объяснить системе, в какой папке и под каким именем должна быть создана Ваша папка.
Щелчком на кнопке Списка доступных дисков и папок раскройте список. В появившемся списке найдите значок, соответствующий жесткому диску С.

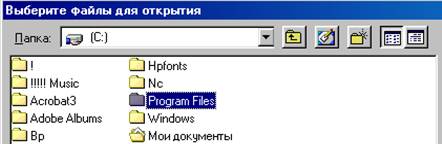

Щелкните на значке жесткого диска С:. После этого отобразятся все папки, расположенные в корневом каталоге диска С:.
Из появившегося перечня папок, выберите папку с именем Program Files и щелкните на ней.

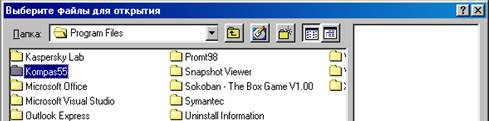

Появится новый список папок, хранящихся в папке Program Files, из которых следует выбрать папку Ко mpas 5.11 и щелкнуть на ней.

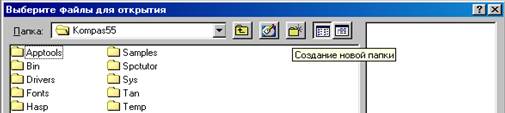

Щелкните на кнопке Создание новой папки (находится в строке Папка , справа от раскрывающегося списка).

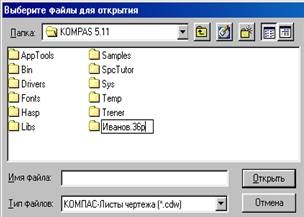

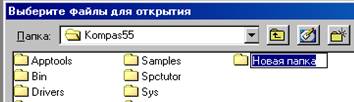

Среди папок, входящих в папку Компас 5.11, появится новая выделенная папка, в поле названия которой следует набрать с клавиатуры ее имя: Вашу фамилию и номер группы, например: Иванов, 36р.
Чтобы выйти из диалогового окна, щелкните на кнопке Отмена.
Итак, определился путь к Вашей папке. Коротко этот путь записывается следующим образом:
С :\Program Files\Ко mpas 5.11\Иванов ,36р
ЗАВЕРШЕНИЕ СЕАНСА РАБОТЫ С КОМПАС-ГРАФИК
Щелкните указателем мыши на меню Файл в строке меню.
В раскрывшемся меню щелчком мыши активизируйте команду Выход.
КОМПАС-ГРАФИК завершает свою работу.
Если в течение данного сеанса Вами был создан новый документ или Вы редактировали существующий и внесенные Вами изменения не были предварительно сохранены, то компас выдаст запрос на сохранение данных изменений или отказ от них.
Кроме того, для завершения сеанса работы с Компас-График Вы можете воспользоваться кнопкой Завершить сеанс КОМПАС-ГРАФИК на Панели управления.
ЗАДАНИЯ
ЗАДАНИЕ 1 "Типы линий"

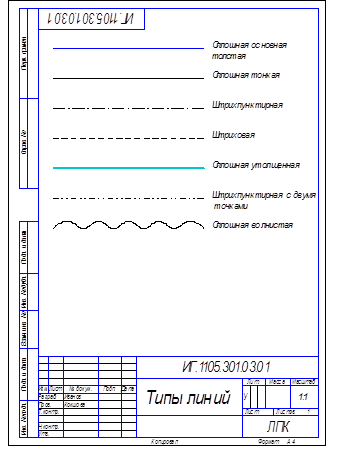

Задание: Начертите отрезки прямых линий длиной 100 мм каждого типа линий. Около каждого отрезка напишите название типа линии шрифтом размером 5. Между отрезками с различным типом линий задать расстояние 20 мм. Заполните основную надпись чертежа.
Последовательность действий
1. Создайте файл чертежа формата А4.
2. Вычертите указанные в задании линии.
3. Для выполнения надписей используйте кнопку вызова страницы Размеры и технологические обозначения , затемнажмите кнопку Ввод текста. В ответ на запрос системы Укажите точку привязки или введите ее координаты выполните привязку.
Замечание: при вводе текста на поле чертежа текст всегда вводится построчно. После ввода очередной строки для перехода к следующей нужно нажать клавишу [Enter].
4. Заполните основную надпись чертежа в ручном режиме. Для этого выполните команду Компоновка – Основная надпись.
Замечание: Признаком активности штампа является появление в нем границ ячеек. При заполнении ячеек система автоматически располагает текст по центру ячейки, подбирает необходимую высоту и ширину символов для равномерного заполнения ячеек. Если при заполнении ячейки нужно сформировать дополнительную строку, то необходимо просто нажать клавишу [Enter]. Если параметры текста (высота, ширина), предлагаемые системой Вас не устраивают, то Вы можете поменять любой из них с помощью соответствующих полей в Строке параметров.
ЗАДАНИЕ 2 "Многоугольники"
Задание: Постройте прямоугольник и правильные шестиугольники по размерам на образце.
Последовательность действий:
1. Нажмите кнопку Ввод прямоугольника.
2. Активизируйте поле Высота прямоугольника в строке параметров, введите значение 40 и нажмите [Enter].
3. Активизируйте поле Ширина прямоугольника в строке параметров, введите значение 80 и нажмите [Enter].
4. Попробуйте перемещать курсор по рабочему полю. Вы увидите построенный фантом прямоугольника – в настоящее время система ожидает от Вас привязки расположения прямоугольника. Вы можете его расположить в нужном месте на глаз или ввести координаты угловой точки прямоугольника. Зафиксируйте прямоугольник нажатием левой клавиши мыши.
5. Вызовите панель расширенных команд построения прямоугольников и нажмите кнопку Ввод многоугольника.
6. Двойным щелчком мыши активизируйте поле Количество вершин в строке параметров, введите значение 6 (значение можно выбирать из списка) и нажмите [Enter].
7. Щелчком мыши на кнопке Способ построения переключите команду в режим построения многоугольника по вписанной окружности .
8. Активизируйте поле Радиус в строке параметров, введите значение 30 и нажмите[Enter].
9. Обратите внимание на поле Угол первой вершины в Строке параметров. Система автоматически поставила значение 90 градусов для угла первой вершины. Вы можете это значение изменить для нужной ориентации расположения шестиугольника.
10. Разместите в нужное место фантом шестиугольника и нажмите [Enter]. Шестиугольник построен.
11. Двойным щелчком мыши активизируйте поле Количество вершин в строке параметров, введите значение 6 и нажмите [Enter].
12. Щелчком мыши на кнопке Способ построения переключите команду в режим построения многоугольника по описанной окружности .
13. Активизируйте поле Радиус в строке параметров, введите значение 40 и нажмите[Enter].
14. Активизируйте поле Угол первой вершины в Строке параметров введите значение 0 градусов для угла первой вершины. Это необходимо для правильной ориентации вершин шестиугольника.
15. Разместите в нужное место фантом шестиугольника и нажмите [Enter]. Шестиугольник построен.
16. Завершите выполнение команды щелчком на кнопке Прервать команду в Панели специального управления.
17. Сохраните файл-задание под именем Многоугольники.
ЗАДАНИЕ 3 "Контур детали"
Задание: Постройте контур с размерами, указанными на образце. Построение начните от точки р1 .
Последовательность действий:
1. Нажмите кнопку Отрезок Инструментальной панели.
2. На запрос системы Укажите начальную точку отрезка или введите ее координаты мышью поместите курсор в точку р1, щелчком левой клавиши мыши зафиксируйте точку – Вы ввели начальную точку отрезка.
3. Двойным щелчком активизируйте поле Длина отрезка в строке параметров, введите значение 60 и нажмите клавишу [Enter].
4. Двойным щелчком активизируйте поле Угол наклона отрезка , введите значение 90 и нажмите клавишу [Enter]. Отрезок р1-р2 построен.
5. На запрос системы Укажите начальную точку отрезка мышью поместите курсор в точку р2, щелчком левой клавиши мыши зафиксируйте точку.
6. Активизируйте поле Длина отрезка в строке параметров, введите значение 20 и нажмите клавишу [Enter].
7. Активизируйте поле Угол наклона отрезка введите значение 0 и нажмите клавишу [Enter]. Отрезок р2-р3 построен.
8. Зафиксируйте начало отрезка в точке р3.
9. Активизируйте поле Длина отрезка в строке параметров, введите значение 50 и нажмите клавишу [Enter].
10. Активизируйте поле Угол наклона отрезка введите значение 30 и нажмите клавишу [Enter]. Отрезок р2-р3 построен.
11. Зафиксируйте начало отрезка в точке р4.
12. Активизируйте поле Длина отрезка в строке параметров, введите значение 45 и нажмите клавишу [Enter].
13. Активизируйте поле Угол наклона отрезка введите значение 0 и нажмите клавишу [Enter]. Отрезок р4-р5 построен.
14. Зафиксируйте начало отрезка в точке р1.
15. Активизируйте поле Длина отрезка в строке параметров, введите значение 80 и нажмите клавишу [Enter].
16. Активизируйте поле Угол наклона отрезка введите значение 0 и нажмите клавишу [Enter]. Отрезок р1-р7 построен.
17. Зафиксируйте начало отрезка в точке р7.
18. Активизируйте поле Длина отрезка в строке параметров, введите значение 40 и нажмите клавишу [Enter].
19. Активизируйте поле Угол наклона отрезка введите значение 90 и нажмите клавишу [Enter]. Отрезок р7-р6 построен.
20. Зафиксируйте начало отрезка в точке р6.
21. Подведите курсор приблизительно в точку р5 и отпустите мышь.
22. Нажатием на клавишу [5] на цифровой клавиатуре выполните привязку к точке р5. Нажатием на клавишу [Enter] зафиксируйте точку. Мышь не трогайте! Контур р1-р2-р3-р4-р5-р6-р7 построен.
23. Сохраните файл – задание под именем "Контур детали".
ЗАДАНИЕ 4 "Втулка"
Задание: Построение отрезков с заданием типа линии с использованием вспомогательных прямых.
Задание: Постройте контур детали "Втулка" по образцу.
Последовательность действий:
1. Построение начните от точки р1.
2. Нажмите кнопку Ввод отрезка на странице Геометрические построения Инструментальной панели.
3. Щелкните мышью в поле Текущий стиль в строке параметров.
4. В открывшемся диалоговом окне Выберите текущий стиль щелкните на стиле Осевая и далее на кнопке Выбрать.
5. Поставьте курсор в точку р1 и щелкните левой клавишей мыши.
24. Активизируйте поле Длина отрезка в строке параметров, введите значение 70 и нажмите клавишу [Enter].
6. Нажмите кнопку Вспомогательная прямая на странице Геометрические построения Инструментальной панели и удерживайте ее некоторое время, после чего перейдите на кнопку Вертикальная прямая и щелкните левой кнопкой мыши.
7. Подведите курсор к точке р2 и щелкните левой кнопкой мыши.
8. На панели расширенных команд построения вспомогательных прямых нажмите кнопку Параллельная прямая.
9. В ответ на запрос системы Укажите отрезок или прямую для построения параллельной прямой щелкните мишенью на вертикальной вспомогательной прямой в любой ее точке. Попробуйте перемещать курсор влево и вправо от этой линии. Вы увидите фантомы строящихся параллельных прямых – в данное время система ждет от Вас ввода точки, через которую должна пройти прямая, или расстояния от вертикальной вспомогательной линии до прямой.
10. Двойным щелчком мыши активизируйте поле Расстояние до прямой в строке параметров.
11. Введите в поле размер 60 и нажмите клавишу [Enter].
12. Вторым нажатием на клавишу [Enter] зафиксируйте это значение.
13. Поскольку параллельно линии на заданном расстоянии от нее можно провести две вспомогательные параллельных прямые, то система предлагает Вам в виде фантомов оба варианта. Текущий вариант оформлен сплошной линией. Второй вариант построения оформлен пунктирной линией. Система не знает, какая из прямых (или обе) Вам нужны. Любой из вариантов можно сделать текущим простым щелчком на нем. Вам нужна правая линия. Щелкните на ней мышью, при этом линия станет активной, затем щелкните на клавише Создать объект на Панели специального управления – система построила текущий вариант прямой. Так как Вам вторая параллельная прямая не нужна, щелчком на кнопке Прервать команду на Панели специального управления завершите работу команды Параллельная прямая.
14. Аналогично постройте две вспомогательные прямые, параллельные вспомогательной прямой, проведенной через точку р2, на расстоянии 25 и 35мм по правую сторону.
15. Нажмите кнопку Параллельная прямая.
16. В ответ на запрос системы Укажите отрезок или прямую для построения параллельной прямой щелкните мишенью на горизонтальной осевой линии в любой ее точке.
17. Активизируйте поле Расстояние до прямой в строке параметров.
18. Введите в поле размер 15 и нажмите клавишу [Enter].
19. Вторым нажатием на клавишу [Enter] зафиксируйте это значение.
20. На этот раз Вам нужны оба варианта построенных фантомов прямых. Создайте их.
21. Щелкните на клавише Создать объект на Панели специального управления – система построила текущий вариант прямой.
22. Повторно щелкните на клавише Создать объект – система построила второй вариант прямой. Обе вспомогательные прямые построены.
23. Самостоятельно постройте по две вспомогательные прямые, параллельные горизонтальной осевой линии на расстоянии 20 и 25мм по обе стороны от осевой.
24. После выполнения задания щелчком на кнопке Прервать команду на Панели специального управления завершите работу команды Параллельная прямая.
25. Нажмите кнопку Ввод отрезка на странице Геометрические построения Инструментальной панели.
26. Щелкните мышью в поле Текущий стиль в строке параметров.
27. В открывшемся диалоговом окне Выберите текущий стиль щелкните на стиле Основная и далее на кнопке Выбрать.
28. Подключите привязку Пересечение.
29. В ответ на запрос системы Укажите начальную точку отрезка поместите мышью курсор в точку р2. После срабатывания привязки щелчком левой клавиши мыши зафиксируйте точку.
30. В ответ на запрос системы Укажите конечную точку отрезка поместите мышью курсор в точку р3. После срабатывания привязки щелчком левой клавиши мыши зафиксируйте точку. Система построила нужный отрезок. Команда остается в активном состоянии.
31. Аналогичным образом обведите наружный контур детали основной линией.
32. Удалите вспомогательные линии. Для этого нажмите кнопку Удалить в строке меню. В открывшемся подменю щелкните левой клавишей мыши на кнопке Вспомогательные кривые и точки и, удерживая левую клавишу, перейдите на кнопку в Текущем виде и отпустите клавишу мыши.
33. Обновите изображение. Для этого щелкните мышью на кнопке Обновить изображение, расположенной на Панели управления.
34. Нажмите кнопку Параллельная прямая.
35. В ответ на запрос системы Укажите отрезок или прямую для построения параллельной прямой щелкните мишенью на горизонтальной осевой линии в любой ее точке.
36. Активизируйте поле Расстояние до прямой в строке параметров.
37. Введите в поле размер 10 и нажмите клавишу [Enter].
38. Вторым нажатием на клавишу [Enter] зафиксируйте это значение.
39. На этот раз Вам нужны оба варианта построенных фантомов прямых. Создайте их.
40. Щелкните на клавише Создать объект на Панели специального управления – система построила текущий вариант прямой.
41. Повторно щелкните на клавише Создать объект – система построила второй вариант прямой. Обе вспомогательные прямые построены.
42. Самостоятельно постройте по две вспомогательные прямые, параллельные горизонтальной осевой линии на расстоянии 5мм по обе стороны от осевой.
43. После выполнения задания щелчком на кнопке Прервать команду на Панели специального управления завершите работу команды Параллельная прямая.
44. Нажмите кнопку Ввод отрезка на странице Геометрические построения Инструментальной панели.
45. Щелкните мышью в поле Текущий стиль в строке параметров.
46. В открывшемся диалоговом окне Выберите текущий стиль щелкните на стиле Штриховая и далее на кнопке Выбрать.
47. В ответ на запрос системы Укажите начальную точку отрезка поместите мышью курсор в точку р4. После срабатывания привязки щелчком левой клавиши мыши зафиксируйте точку.
48. В ответ на запрос системы Укажите конечную точку отрезка поместите мышью курсор в точку р5. После срабатывания привязки щелчком левой клавиши мыши зафиксируйте точку. Система построила нужный отрезок. Команда остается в активном состоянии.
49. Аналогичным образом обведите внутренний контур детали штриховой линией.
50. Удалите вспомогательные линии согласно п.32.
51. Обновите изображение согласно п.33.
52. Сохраните файл-задание под именем "Втулка ".
