Реферат: Лабораторная работа: Проектирование локальной вычислительной сети Компьютерная локальная

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Государственное образовательное учреждение

Высшего профессионального образования

"Алтайский государственный технический Университет им. И.И. Ползунова"

Кафедра "Информационные системы в экономике"

Отчет

Лабораторная работа №3

По теме: Проектирование локальной вычислительной сети

Камень-на-Оби 2010 г.

Содержание

Постановка задачи

Анализ предметной области

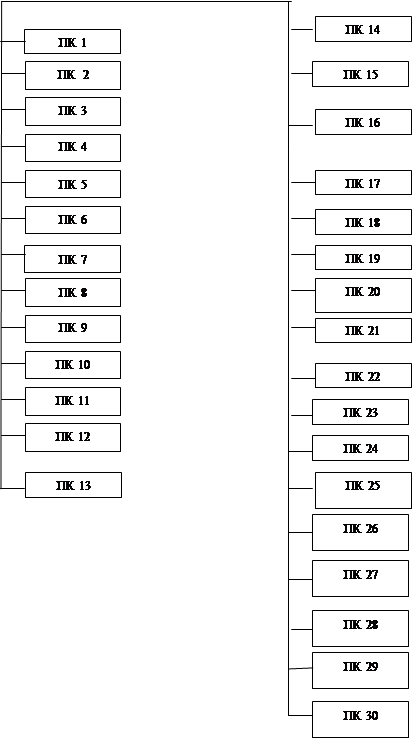

Логическая топология ЛВС

Технико-экономическое обоснование

Прайс проекта

Физическая топология


Постановка задачи

Задание . Спроектировать ЛВС. Компьютерная сеть проектируется на двух этажах здания, необходимо обеспечить взаимодействие порядка 30 машин. Расстояние между машинами и коммутаторами в среднем должно составлять не менее 20 метров. Количество коммутаторов определяется в рамках проекта. Среднее количество машин в одном кабинете две.

Анализ предметной области

Проектирование ЛВС построено на примере ООО "Восход" г. Камня-на-Оби.

Эта организация должна решать с помощью ЛВС следующие задачи:

Сетевое хранение файлов и сетевая печать

Электронная почта

Высокопроизводительная система коллективной работы с информацией (БД)

Резервное копирование файлов сервера

В данной организации используется локальная сеть Arknet.

Arknet (Attached Resource Computer NETWork) - простая, недорогая, надежная и гибкая архитектура ЛВС. В качестве передающей среды используются витая пара, коаксиальный кабель с волновым сопротивлением 93 Ом и оптоволоконный кабель. При подключении устройств применяюттопологиишина и звезда. Метод управления доступом станций к передающей среде - маркерная шина (Token Bus).

Логическая топология ЛВС


Технико-экономическое обоснование

При построении ЛВС применяются:


Сервер - это компьютер сети, предоставляющий сервис другим объектам по их запросам.

Модем ( modem) - сокращение от Модулятор-демодулятор. Устройство связи, позволяющее компьютеру передавать данные по обычной телефонной линии. При передачи преобразует цифровые сигналы в аналоговые. При приеме преобразует аналоговые сигналы в цифровые.

Неэкранированная витая пара ( UTP - UnshieldedTwistedPair) - кабель, в котором изолированная пара проводников скручена с небольшим числом витков на единицу длины. Скручивание проводов уменьшает электрические помехи извне при распространении сигналов по кабелю.

Коммутатор ( switch ) - устройство или программа, осуществляющие выбор одного из возможных вариантов направления передачи данных.

Прайс проекта

Наименование Ед. изм. Кол-во

Цена

за 1 ед.

в руб.

Сумма

в руб.

Свич D-LinkDES- 1024D портовый Шт. 2 1580 3160
Витая пара UTP кат.5-е R&M М 1622,8 15 24342
Заглушка 40*25 Шт. 12 20 240
Короб 40*25 М 375 12 4500
Дюбель Шт. 1794 2,5 4485
Розетка RJ- 45 Шт. 30 20 600
Панель электропитания Шт. 1 600 600
Итого 37927

Физическая топология

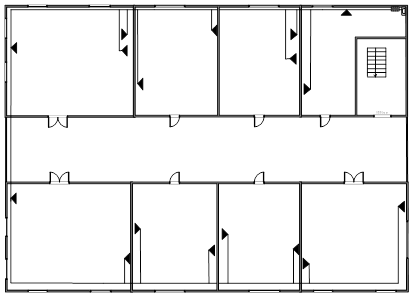

План 1 этажа

Масштаб 1: 200 (в 1см-2м)

Условные обозначения:

- коммутатор

- однопортовая розетка

- кабель UTP

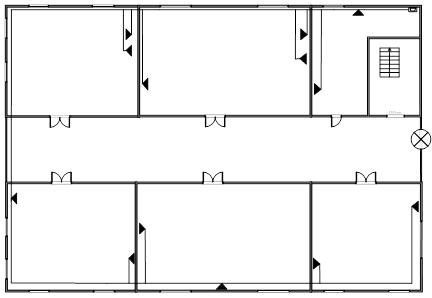

План 2 этажа

Масштаб 1: 200 (в 1см-2м)

Условные обозначения:

- шкаф сервера

- однопортовая розетка

- кабель UTP - коммутатор
