ПЛАН

ВВЕДЕНИЕ 3

ОСНОВНАЯ ЧАСТЬ

1. Проектирование реляционных баз данных

с использованием нормализации 5

1.1.Вторая нормальная форма 7

1.2. Третья нормальная форма 9

1.3. Нормальная форма Бойса-Кодда 10

1.4. Четвертая нормальная форма 12

1.5. Пятая нормальная форма 13

2. Семантическое моделирование данных, ER-диаграммы 15

2.1. Семантические модели данных 16

2.2. Основные понятия модели Entity-Relationship

(Сущность-Связи) 17

2.3. Нормальные формы ER-схем 20

2.4. Более сложные элементы ER-модели 20

2.5. Получение реляционной схемы из ER-схемы 23

ЗАКЛЮЧЕНИЕ 27

СПИСОК ЛИТЕРАТУРЫ 28

ВВЕДЕНИЕ

Управление информацией всегда было основной сферой применения компьютеров и, надо думать, будет играть еще большую роль в будущем. Базы данных и системы управления ими (СУБД, DBMS – DatabaseManagementSystem) на протяжении всего пути развития компьютерной техники совершенствовались, поддерживая все более сложные уровни абстрактных данных, заданных пользователем, и обеспечивая взаимодействие компонентов, распределенных в глобальных сетях и постепенно интегрирующихся с телекоммуникационными системами.

История развития компьютерной техники – это история непрерывного движения от языка и уровня коммуникации машины к уровню пользователя. Если первые машины требовали от пользователя оформления того, что ему нужно (то есть написания программ), в машинных кодах, то языки программирования четвертого уровня (4 GLs ) позволяли конечным пользователям, не являющимся профессиональными программистами, получать доступ к информации без детального описания каждого шага, но только с встроенными предопределенными типами данных – например, таблицами.

В случае реляционных баз данных трудно представить какие-либо общие рецепты по части физического проектирования. Здесь слишком много зависит от используемой СУБД. Например, при работе с СУБД Ingres можно выбирать один из предлагаемых способов физической организации отношений, при работе с System R следовало бы прежде всего подумать о кластеризации отношений и требуемом наборе индексов и т.д. Поэтому я ограничусь вопросами логического проектирования реляционных баз данных, которые существенны при использовании любой реляционной СУБД.

Более того, не буду касаться очень важного аспекта проектирования ­– определения ограничений целостности (за исключением ограничения первичного ключа). Дело в том, что при использовании СУБД с развитыми механизмами ограничений целостности (например, SQL-ориентированных систем) трудно предложить какой-либо общий подход к определению ограничений целостности. Эти ограничения могут иметь очень общий вид, и их формулировка пока относится скорее к области искусства, чем инженерного мастерства. Самое большее, что предлагается по этому поводу в литературе, это автоматическая проверка непротиворечивости набора ограничений целостности.

1. ПРОЕКТИРОВАНИЕ РЕЛЯЦИОННЫХ БАЗ ДАННЫХ С ИСПОЛЬЗОВАНИЕМ НОРМАЛИЗАЦИИ

Сначала я рассмотрю классический подход, при котором весь процесс проектирования производится в терминах реляционной модели данных методом последовательных приближений к удовлетворительному набору схем отношений. Исходной точкой является представление предметной области в виде одного или нескольких отношений, и на каждом шаге проектирования производится некоторый набор схем отношений, обладающих лучшими свойствами. Процесс проектирования представляет собой процесс нормализации схем отношений, причем каждая следующая нормальная форма обладает свойствами лучшими, чем предыдущая.

Каждой нормальной форме соответствует некоторый определенный набор ограничений, и отношение находится в некоторой нормальной форме, если удовлетворяет свойственному ей набору ограничений. Примером набора ограничений является ограничение первой нормальной формы – значения всех атрибутов отношения атомарны. Поскольку требование первой нормальной формы является базовым требованием классической реляционной модели данных, мы будем считать, что исходный набор отношений уже соответствует этому требованию.

В теории реляционных баз данных обычно выделяется следующая последовательность нормальных форм:

· первая нормальная форма (1NF);

· вторая нормальная форма (2NF);

· третья нормальная форма (3NF);

· нормальная форма Бойса-Кодда (BCNF);

· четвертая нормальная форма (4NF);

· пятая нормальная форма, или нормальная форма проекции-соединения (5NF или PJ/NF).

Основные свойства нормальных форм:

· каждая следующая нормальная форма в некотором смысле лучше предыдущей;

· при переходе к следующей нормальной форме свойства предыдущих нормальных свойств сохраняются.

В основе процесса проектирования лежит метод нормализации, декомпозиция отношения, находящегося в предыдущей нормальной форме, в два или более отношения, удовлетворяющих требованиям следующей нормальной формы.

Наиболее важные на практике нормальные формы отношений основываются на фундаментальном в теории реляционных баз данных понятии функциональной зависимости . Для дальнейшего изложения потребуется несколько определений.

Определение 1. Функциональная зависимость

В отношении R атрибут Y функционально зависит от атрибута X (X и Y могут быть составными) в том и только в том случае, если каждому значению X соответствует в точности одно значение Y: R.X (r) R.Y.

Определение 2. Полная функциональная зависимость

Функциональная зависимость R.X (r) R.Y называется полной, если атрибут Y не зависит функционально от любого точного подмножества X.

Определение 3. Транзитивная функциональная зависимость

Функциональная зависимость R.X (r) R.Y называется транзитивной, если существует такой атрибут Z, что имеются функциональные зависимости R.X (r) R.Z и R.Z (r) R.Y и отсутствует функциональная зависимость R.Z --> R.X. (При отсутствии последнего требования мы имели бы "неинтересные" транзитивные зависимости в любом отношении, обладающем несколькими ключами.)

Определение 4. Неключевой атрибут

Неключевым атрибутом называется любой атрибут отношения, не входящий в состав первичного ключа (в частности, первичного).

Определение 5. Взаимно независимые атрибуты

Два или более атрибута взаимно независимы, если ни один из этих атрибутов не является функционально зависимым от других.

1.1. Вторая нормальная форма

Рассмотрим следующий пример схемы отношения:

СОТРУДНИКИ-ОТДЕЛЫ-ПРОЕКТЫ (СОТР_НОМЕР, СОТР_ЗАРП, ОТД_НОМЕР, ПРО_НОМЕР, СОТР_ЗАДАН)

Первичный ключ:

СОТР_НОМЕР, ПРО_НОМЕР

Функциональные зависимости:

СОТР_НОМЕР (r) СОТР_ЗАРП

СОТР_НОМЕР (r) ОТД_НОМЕР

ОТД_НОМЕР (r) СОТР_ЗАРП

СОТР_НОМЕР, ПРО_НОМЕР (r) СОТР_ЗАДАН

Как видно, хотя первичным ключом является составной атрибут СОТР_НОМЕР, ПРО_НОМЕР, атрибуты СОТР_ЗАРП и ОТД_НОМЕР функционально зависят от части первичного ключа, атрибута СОТР_НОМЕР. В результате мы не сможем вставить в отношение СОТРУДНИКИ-ОТДЕЛЫ-ПРОЕКТЫ кортеж, описывающий сотрудника, который еще не выполняет никакого проекта (первичный ключ не может содержать неопределенное значение). При удалении кортежа мы не только разрушаем связь данного сотрудника с данным проектом, но утрачиваем информацию о том, что он работает в некотором отделе. При переводе сотрудника в другой отдел мы будем вынуждены модифицировать все кортежи, описывающие этого сотрудника, или получим несогласованный результат. Такие неприятные явления называются аномалиями схемы отношения. Они устраняются путем нормализации.

Определение 6. Вторая нормальная форма (в этом определении предполагается, что единственным ключом отношения является первичный ключ)

Отношение R находится во второй нормальной форме (2NF) в том и только в том случае, когда находится в 1NF, и каждый неключевой атрибут полностью зависит от первичного ключа.

Можно произвести следующую декомпозицию отношения СОТРУДНИКИ-ОТДЕЛЫ-ПРОЕКТЫ в два отношения СОТРУДНИКИ-ОТДЕЛЫ и СОТРУДНИКИ-ПРОЕКТЫ:

СОТРУДНИКИ-ОТДЕЛЫ (СОТР_НОМЕР, СОТР_ЗАРП, ОТД_НОМЕР)

Первичный ключ: СОТР_НОМЕР

Функциональные зависимости:

СОТР_НОМЕР (r) СОТР_ЗАРП

СОТР_НОМЕР (r) ОТД_НОМЕР

ОТД_НОМЕР (r) СОТР_ЗАРП

СОТРУДНИКИ-ПРОЕКТЫ (СОТР_НОМЕР, ПРО_НОМЕР, СОТР_ЗАДАН)

Первичный ключ: СОТР_НОМЕР, ПРО_НОМЕР

Функциональные зависимости:

СОТР_НОМЕР, ПРО_НОМЕР (r) CОТР_ЗАДАН

Каждое из этих двух отношений находится в 2NF, и в них устранены отмеченные выше аномалии (легко проверить, что все указанные операции выполняются без проблем).

Если допустить наличие нескольких ключей, то определение 6 примет следующий вид:

Определение 6~

Отношение R находится во второй нормальной форме (2NF) в том и только в том случае, когда оно находится в 1NF, и каждый неключевой атрибут полностью зависит от каждого ключа R.

Здесь и далее мы не будем приводить примеры для отношений с несколькими ключами. Они слишком громоздки и относятся к ситуациям, редко встречающимся на практике.

1.2. Третья нормальная форма

Рассмотрим еще раз отношение СОТРУДНИКИ-ОТДЕЛЫ, находящееся в 2NF. Заметим, что функциональная зависимость СОТР_НОМЕР (r) СОТР_ЗАРП является транзитивной; она является следствием функциональных зависимостей СОТР_НОМЕР (r) ОТД_НОМЕР и ОТД_НОМЕР (r) СОТР_ЗАРП. Другими словами, заработная плата сотрудника на самом деле является характеристикой не сотрудника, а отдела, в котором он работает (это не очень естественное предположение, но достаточное для примера).

В результате мы не сможем занести в базу данных информацию, характеризующую заработную плату отдела, до тех пор, пока в этом отделе не появится хотя бы один сотрудник (первичный ключ не может содержать неопределенное значение). При удалении кортежа, описывающего последнего сотрудника данного отдела, мы лишимся информации о заработной плате отдела. Чтобы согласованным образом изменить заработную плату отдела, мы будем вынуждены предварительно найти все кортежи, описывающие сотрудников этого отдела. Т.е. в отношении СОТРУДИКИ-ОТДЕЛЫ по-прежнему существуют аномалии. Их можно устранить путем дальнейшей нормализации.

Определение 7. Третья нормальная форма. (Снова определение дается в предположении существования единственного ключа.)

Отношение R находится в третьей нормальной форме (3NF) в том и только в том случае, если находится в 2NF и каждый неключевой атрибут нетранзитивно зависит от первичного ключа.

Можно произвести декомпозицию отношения СОТРУДНИКИ-ОТДЕЛЫ в два отношения СОТРУДНИКИ и ОТДЕЛЫ:

СОТРУДНИКИ (СОТР_НОМЕР, ОТД_НОМЕР)

Первичный ключ: СОТР_НОМЕР

Функциональные зависимости: СОТР_НОМЕР (r) ОТД_НОМЕР

ОТДЕЛЫ (ОТД_НОМЕР, СОТР_ЗАРП)

Первичный ключ: ОТД_НОМЕР

Функциональные зависимости: ОТД_НОМЕР (r) СОТР_ЗАРП

Каждое из этих двух отношений находится в 3NF и свободно от отмеченных аномалий.

Если отказаться от того ограничения, что отношение обладает единственным ключом, то определение 3NF примет следующую форму:

Определение 7~

Отношение R находится в третьей нормальной форме (3NF) в том и только в том случае, если находится в 1NF, и каждый неключевой атрибут не является транзитивно зависимым от какого-либо ключа R.

На практике третья нормальная форма схем отношений достаточна в большинстве случаев, и приведением к третьей нормальной форме процесс проектирования реляционной базы данных обычно заканчивается. Однако иногда полезно продолжить процесс нормализации.

1.3. Нормальная форма Бойса-Кодда

Рассмотрим следующий пример схемы отношения:

СОТРУДНИКИ-ПРОЕКТЫ (СОТР_НОМЕР, СОТР_ИМЯ, ПРО_НОМЕР, СОТР_ЗАДАН)

Возможные ключи: СОТР_НОМЕР, ПРО_НОМЕР СОТР_ИМЯ, ПРО_НОМЕР

Функциональные зависимости:

СОТР_НОМЕР (r) CОТР_ИМЯ

СОТР_НОМЕР (r) ПРО_НОМЕР

СОТР_ИМЯ (r) CОТР_НОМЕР

СОТР_ИМЯ (r) ПРО_НОМЕР

СОТР_НОМЕР, ПРО_НОМЕР (r) CОТР_ЗАДАН

СОТР_ИМЯ, ПРО_НОМЕР (r) CОТР_ЗАДАН

В этом примере предполагается, что личность сотрудника полностью определяется как его номером, так и именем (это снова не очень жизненное предположение, но достаточное для примера).

В соответствии с определением 7~ отношение СОТРУДНИКИ-ПРОЕКТЫ находится в 3NF. Однако тот факт, что имеются функциональные зависимости атрибутов отношения от атрибута, являющегося частью первичного ключа, приводит к аномалиям. Например, для того, чтобы изменить имя сотрудника с данным номером согласованным образом, нам потребуется модифицировать все кортежи, включающие его номер.

Определение 8. Детерминант

Детерминант - любой атрибут, от которого полностью функционально зависит некоторый другой атрибут.

Определение 9. Нормальная форма Бойса-Кодда

Отношение R находится в нормальной форме Бойса-Кодда (BCNF) в том и только в том случае, если каждый детерминант является возможным ключом.

Очевидно, что это требование не выполнено для отношения СОТРУДНИКИ-ПРОЕКТЫ. Можно произвести его декомпозицию к отношениям СОТРУДНИКИ и СОТРУДНИКИ-ПРОЕКТЫ:

СОТРУДНИКИ (СОТР_НОМЕР, СОТР_ИМЯ)

Возможные ключи: СОТР_НОМЕР, СОТР_ИМЯ

Функциональные зависимости:

СОТР_НОМЕР (r) CОТР_ИМЯ

СОТР_ИМЯ (r) СОТР_НОМЕР

СОТРУДНИКИ-ПРОЕКТЫ (СОТР_НОМЕР, ПРО_НОМЕР, СОТР_ЗАДАН)

Возможный ключ: СОТР_НОМЕР, ПРО_НОМЕР

Функциональные зависимости:

СОТР_НОМЕР, ПРО_НОМЕР (r) CОТР_ЗАДАН

Возможна альтернативная декомпозиция, если выбрать за основу СОТР_ИМЯ. Получаемые отношения СОТРУДНИКИ и СОТРУДНИКИ-ПРОЕКТЫ находятся в BCNF, и им не свойственны отмеченные аномалии.

1.4. Четвертая нормальная форма

Рассмотрим пример следующей схемы отношения:

ПРОЕКТЫ (ПРО_НОМЕР,ПРО_СОТР, ПРО_ЗАДАН)

Отношение ПРОЕКТЫ содержит номера проектов, для каждого проекта список сотрудников, которые могут выполнять проект, и список заданий, предусматриваемых проектом. Сотрудники могут участвовать в нескольких проектах, и разные проекты могут включать одинаковые задания.

Каждый кортеж отношения связывает некоторый проект с сотрудником, участвующим в этом проекте, и заданием, который сотрудник выполняет в рамках данного проекта (я предполагаю, что любой сотрудник, участвующий в проекте, выполняет все задания, предусмотренные этим проектом). По причине сформулированных выше условий единственным возможным ключем отношения является составной атрибут ПРО_НОМЕР, ПРО_СОТР, ПРО_ЗАДАН, и нет никаких других детерминантов. Следовательно, отношение ПРОЕКТЫ находится в BCNF. Но при этом оно обладает недостатками: если, например, некоторый сотрудник присоединяется к данному проекту, необходимо вставить в отношение ПРОЕКТЫ столько кортежей, сколько заданий в нем предусмотрено.

Определение 10. Многозначные зависимости

В отношении R (A, B, C) существует многозначная зависимость R.A (r) (r) R.B в том и только в том случае, если множество значений B, соответствующее паре значений A и C, зависит только от A и не зависит от С. В отношении ПРОЕКТЫ существуют следующие две многозначные зависимости:

ПРО_НОМЕР (r) (r) ПРО_СОТР и ПРО_НОМЕР (r) (r) ПРО_ЗАДАН

Легко показать, что в общем случае в отношении R (A, B, C) существует многозначная зависимость R.A (r) (r) R.B в том и только в том случае, когда существует многозначная зависимость R.A (r) (r) R.C.

Дальнейшая нормализация отношений, подобных отношению ПРОЕКТЫ, основывается на следующей теореме:

Теорема Фейджина: отношение R (A, B, C) можно спроецировать без потерь в отношения R1 (A, B) и R2 (A, C) в том и только в том случае, когда существует MVD A (r) (r) B | C.

Под проецированием без потерь понимается такой способ декомпозиции отношения, при котором исходное отношение полностью и без избыточности восстанавливается путем естественного соединения полученных отношений.

Определение 11. Четвертая нормальная форма

Отношение R находится в четвертой нормальной форме (4NF) в том и только в том случае, если в случае существования многозначной зависимости A (r) (r) B все остальные атрибуты R функционально зависят от A.

В нашем примере можно произвести декомпозицию отношения ПРОЕКТЫ в два отношения ПРОЕКТЫ-СОТРУДНИКИ и ПРОЕКТЫ-ЗАДАНИЯ:

ПРОЕКТЫ-СОТРУДНИКИ (ПРО_НОМЕР, ПРО_СОТР)

ПРОЕКТЫ-ЗАДАНИЯ (ПРО_НОМЕР, ПРО_ЗАДАН)

Оба эти отношения находятся в 4NF и свободны от отмеченных аномалий.

1.5. Пятая нормальная форма

Во всех рассмотренных до этого момента нормализациях производилась декомпозиция одного отношения в два. Иногда это сделать не удается, но возможна декомпозиция в большее число отношений, каждое из которых обладает лучшими свойствами.

Рассмотрим, например, отношение

СОТРУДНИКИ-ОТДЕЛЫ-ПРОЕКТЫ (СОТР_НОМЕР, ОТД_НОМЕР, ПРО_НОМЕР)

Предположим, что один и тот же сотрудник может работать в нескольких отделах и работать в каждом отделе над несколькими проектами. Первичным ключем этого отношения является полная совокупность его атрибутов, отсутствуют функциональные и многозначные зависимости.

Поэтому отношение находится в 4NF. Однако в нем могут существовать аномалии, которые можно устранить путем декомпозиции в три отношения.

Определение 12. Зависимость соединения

Отношение R (X, Y, ..., Z) удовлетворяет зависимости соединения * (X, Y, ..., Z) в том и только в том случае, когда R восстанавливается без потерь путем соединения своих проекций на X, Y, ..., Z.

Определение 13. Пятая нормальная форма

Отношение R находится в пятой нормальной форме (нормальной форме проекции-соединения - PJ/NF) в том и только в том случае, когда любая зависимость соединения в R следует из существования некоторого возможного ключа в R.

Введем следующие имена составных атрибутов:

СО = {СОТР_НОМЕР, ОТД_НОМЕР}

СП = {СОТР_НОМЕР, ПРО_НОМЕР}

ОП = {ОТД_НОМЕР, ПРО_НОМЕР}

Предположим, что в отношении СОТРУДНИКИ-ОТДЕЛЫ-ПРОЕКТЫ существует зависимость соединения: * (СО, СП, ОП)

На примерах легко показать, что при вставках и удалениях кортежей могут возникнуть проблемы. Их можно устранить путем декомпозиции исходного отношения в три новых отношения:

СОТРУДНИКИ-ОТДЕЛЫ (СОТР_НОМЕР, ОТД_НОМЕР)

СОТРУДНИКИ-ПРОЕКТЫ (СОТР_НОМЕР, ПРО_НОМЕР)

ОТДЕЛЫ-ПРОЕКТЫ (ОТД_НОМЕР, ПРО_НОМЕР)

Пятая нормальная форма - это последняя нормальная форма, которую можно получить путем декомпозиции. Ее условия достаточно нетривиальны, и на практике 5NF не используется. Заметим, что зависимость соединения является обобщением как многозначной зависимости, так и функциональной зависимости.

2. СЕМАНТИЧЕСКОЕ МОДЕЛИРОВАНИЕ ДАННЫХ,

ER-ДИАГРАММЫ

Широкое распространение реляционных СУБД и их использование в самых разнообразных приложениях показывает, что реляционная модель данных достаточна для моделирования предметных областей. Однако проектирование реляционной базы данных в терминах отношений на основе кратко рассмотренного механизма нормализации часто представляет собой очень сложный и неудобный для проектировщика процесс.

При этом проявляется ограниченность реляционной модели данных в следующих аспектах:

· Модель не предоставляет достаточных средств для представления смысла данных. Семантика реальной предметной области должна независимым от модели способом представляться в голове проектировщика. В частности, это относится к упоминавшейся нами проблеме представления ограничений целостности.

· Для многих приложений трудно моделировать предметную область на основе плоских таблиц. В ряде случаев на самой начальной стадии проектирования проектировщику приходится производить насилие над собой, чтобы описать предметную область в виде одной (возможно, даже ненормализованной) таблицы.

· Хотя весь процесс проектирования происходит на основе учета зависимостей, реляционная модель не предоставляет каких-либо средств для представления этих зависимостей.

· Несмотря на то, что процесс проектирования начинается с выделения некоторых существенных для приложения объектов предметной области ("сущностей") и выявления связей между этими сущностями, реляционная модель данных не предлагает какого-либо аппарата для разделения сущностей и связей.

2.1. Семантические модели данных

Потребности проектировщиков баз данных в более удобных и мощных средствах моделирования предметной области вызвали к жизни направление семантических моделей данных. При том, что любая развитая семантическая модель данных, как и реляционная модель, включает структурную, манипуляционную и целостную части, главным назначением семантических моделей является обеспечение возможности выражения семантики данных.

Прежде, чем мы коротко рассмотрим особенности одной из распространенных семантических моделей, остановимся на их возможных применениях.

Наиболее часто на практике семантическое моделирование используется на первой стадии проектирования базы данных. При этом в терминах семантической модели производится концептуальная схема базы данных, которая затем вручную концептуальная схема преобразуется к реляционной (или какой-либо другой) схеме. Этот процесс выполняется под управлением методик, в которых достаточно четко оговорены все этапы такого преобразования.

Менее часто реализуется автоматизированная компиляция концептуальной схемы в реляционную. При этом известны два подхода: на основе явного представления концептуальной схемы как исходной информации для компилятора и построения интегрированных систем проектирования с автоматизированным созданием концептуальной схемы на основе интервью с экспертами предметной области. И в том, и в другом случае в результате производится реляционная схема базы данных в третьей нормальной форме (более точно следовало бы сказать, что автору неизвестны системы, обеспечивающие более высокий уровень нормализации).

Наконец, третья возможность, которая еще не вышла (или только выходит) за пределы исследовательских и экспериментальных проектов, - это работа с базой данных в семантической модели, т.е. СУБД, основанные на семантических моделях данных. При этом снова рассматриваются два варианта: обеспечение пользовательского интерфейса на основе семантической модели данных с автоматическим отображением конструкций в реляционную модель данных (это задача примерно такого же уровня сложности, как автоматическая компиляция концептуальной схемы базы данных в реляционную схему) и прямая реализация СУБД, основанная на какой-либо семантической модели данных. Наиболее близко ко второму подходу находятся современные объектно-ориентированные СУБД, модели данных которых по многим параметрам близки к семантическим моделям (хотя в некоторых аспектах они более мощны, а в некоторых - более слабы).

2.2. Основные понятия модели Entity-Relationship (Сущность-Связи)

Далее мы кратко рассмотрим некоторые черты одной из наиболее популярных семантических моделей данных - модель "Сущность-Связи" (часто ее называют кратко ER-моделью).

На использовании разновидностей ER-модели основано большинство современных подходов к проектированию баз данных (главным образом, реляционных). Модель была предложена Ченом (Chen) в 1976 г. Моделирование предметной области базируется на использовании графических диаграмм, включающих небольшое число разнородных компонентов. В связи с наглядностью представления концептуальных схем баз данных ER-модели получили широкое распространение в системах CASE, поддерживающих автоматизированное проектирование реляционных баз данных. Среди множества разновидностей ER-моделей одна из наиболее развитых применяется в системе CASE фирмы ORACLE. Ее мы и рассмотрим. Более точно, мы сосредоточимся на структурной части этой модели.

Основными понятиями ER-модели являются сущность, связь и атрибут.

Сущность - это реальный или представляемый объект, информация о котором должна сохраняться и быть доступна. В диаграммах ER-модели сущность представляется в виде прямоугольника, содержащего имя сущности. При этом имя сущности - это имя типа, а не некоторого конкретного экземпляра этого типа. Для большей выразительности и лучшего понимания имя сущности может сопровождаться примерами конкретных объектов этого типа.

Ниже изображена сущность АЭРОПОРТ с примерными объектами Шереметьево и Хитроу:

Каждый экземпляр сущности должен быть отличим от любого другого экземпляра той же сущности (это требование в некотором роде аналогично требованию отсутствия кортежей-дубликатов в реляционных таблицах).

Связь - это графически изображаемая ассоциация, устанавливаемая между двумя сущностями. Эта ассоциация всегда является бинарной и может существовать между двумя разными сущностями или между сущностью и ей же самой (рекурсивная связь). В любой связи выделяются два конца (в соответствии с существующей парой связываемых сущностей), на каждом из которых указывается имя конца связи, степень конца связи (сколько экземпляров данной сущности связывается), обязательность связи (т.е. любой ли экземпляр данной сущности должен участвовать в данной связи).

Связь представляется в виде линии, связывающей две сущности или ведущей от сущности к ней же самой. При это в месте "стыковки" связи с сущностью используются трехточечный вход в прямоугольник сущности, если для этой сущности в связи могут использоваться много (many) экземпляров сущности, и одноточечный вход, если в связи может участвовать только один экземпляр сущности. Обязательный конец связи изображается сплошной линией, а необязательный - прерывистой линией.

Как и сущность, связь - это типовое понятие, все экземпляры обеих пар связываемых сущностей подчиняются правилам связывания.

В изображенном ниже примере связь между сущностями БИЛЕТ и ПАССАЖИР связывает билеты и пассажиров. При том конец сущности с именем "для" позволяет связывать с одним пассажиром более одного билета, причем каждый билет должен быть связан с каким-либо пассажиром. Конец сущности с именем "имеет" означает, что каждый билет может принадлежать только одному пассажиру, причем пассажир не обязан иметь хотя бы один билет.

Лаконичной устной трактовкой изображенной диаграммы является следующая:

· Каждый БИЛЕТ предназначен для одного и только одного ПАССАЖИРА;

· Каждый ПАССАЖИР может иметь один или более БИЛЕТОВ.

На следующем примере изображена рекурсивная связь, связывающая сущность ЧЕЛОВЕК с ней же самой. Конец связи с именем "сын" определяет тот факт, что у одного отца может быть более чем один сын. Конец связи с именем "отец" означает, что не у каждого человека могут быть сыновья.

Лаконичной устной трактовкой изображенной диаграммы является следующая:

· Каждый ЧЕЛОВЕК является сыном одного и только одного ЧЕЛОВЕКА;

· Каждый ЧЕЛОВЕК может являться отцом для одного или более ЛЮДЕЙ ("ЧЕЛОВЕКОВ").

Атрибутом сущности является любая деталь, которая служит для уточнения, идентификации, классификации, числовой характеристики или выражения состояния сущности. Имена атрибутов заносятся в прямоугольник, изображающий сущность, под именем сущности и изображаются малыми буквами, возможно, с примерами.

Пример:

Уникальным идентификатором сущности является атрибут, комбинация атрибутов, комбинация связей или комбинация связей и атрибутов, уникально отличающая любой экземпляр сущности от других экземпляров сущности того же типа.

2.3. Нормальные формы ER-схем

Как и в реляционных схемах баз данных, в ER-схемах вводится понятие нормальных форм, причем их смысл очень близко соответствует смыслу реляционных нормальных форм. Заметим, что формулировки нормальных форм ER-схем делают более понятным смысл нормализации реляционных схем. Мы приведем только очень краткие и неформальные определения трех первых нормальных форм.

В первой нормальной форме ER-схемы устраняются повторяющиеся атрибуты или группы атрибутов, т.е. производится выявление неявных сущностей, "замаскированных" под атрибуты.

Во второй нормальной форме устраняются атрибуты, зависящие только от части уникального идентификатора. Эта часть уникального идентификатора определяет отдельную сущность.

В третьей нормальной форме устраняются атрибуты, зависящие от атрибутов, не входящих в уникальный идентификатор. Эти атрибуты являются основой отдельной сущности.

2.4. Более сложные элементы ER-модели

Мы остановились только на самых основных и наиболее очевидных понятиях ER-модели данных. К числу более сложных элементов модели относятся следующие:

· Подтипы и супертипы сущностей. Как в языках программирования с развитыми типовыми системами (например, в языках объектно-ориентированного программирования), вводится возможность наследования типа сущности, исходя из одного или нескольких супертипов. Интересные нюансы связаны с необходимостью графического изображения этого механизма.

· Связи "many-to-many". Иногда бывает необходимо связывать сущности таким образом, что с обоих концов связи могут присутствовать несколько экземпляров сущности (например, все члены кооператива сообща владеют имуществом кооператива). Для этого вводится разновидность связи "многие-со-многими".

· Уточняемые степени связи. Иногда бывает полезно определить возможное количество экземпляров сущности, участвующих в данной связи (например, служащему разрешается участвовать не более, чем в трех проектах одновременно). Для выражения этого семантического ограничения разрешается указывать на конце связи ее максимальную или обязательную степень.

· Каскадные удаления экземпляров сущностей. Некоторые связи бывают настолько сильными (конечно, в случае связи "один-ко-многим"), что при удалении опорного экземпляра сущности (соответствующего концу связи "один") нужно удалить и все экземпляры сущности, соответствующие концу связи "многие". Соответствующее требование "каскадного удаления" можно сформулировать при определении сущности.

· Домены. Как и в случае реляционной модели данных бывает полезна возможность определения потенциально допустимого множества значений атрибута сущности (домена).

Эти и другие более сложные элементы модели данных "Сущность-Связи" делают ее существенно более мощной, но одновременно несколько усложняют ее использование. Конечно, при реальном использовании ER-диаграмм для проектирования баз данных необходимо ознакомиться со всеми возможностями.

Сущность может быть расщеплена на два или более взаимно исключающих подтипа, каждый из которых включает общие атрибуты и/или связи. Эти общие атрибуты и/или связи явно определяются один раз на более высоком уровне. В подтипах могут определяться собственные атрибуты и/или связи. В принципе подтипизация может продолжаться на более низких уровнях, но опыт показывает, что в большинстве случаев оказывается достаточно двух-трех уровней.

Сущность, на основе которой определяются подтипы, называется супертипом. Подтипы должны образовывать полное множество, т.е. любой экземпляр супертипа должен относиться к некоторому подтипу. Иногда для полноты приходится определять дополнительный подтип ПРОЧИЕ.

Пример: Супертип ЛЕТАТЕЛЬНЫЙ АППАРАТ

Как полагается это читать? От супертипа: ЛЕТАТЕЛЬНЫЙ АППАРАТ, который должен быть АЭРОПЛАНОМ, ВЕРТОЛЕТОМ, ПТИЦЕЛЕТОМ или ДРУГИМ ЛЕТАТЕЛЬНЫМ АППАРАТОМ. От подтипа: ВЕРТОЛЕТ, который относится к типу ЛЕТАТЕЛЬНОГО АППАРАТА. От подтипа, который является одновременно супертипа: АЭРОПЛАН, который относится к типу ЛЕТАТЕЛЬНОГО АППАРАТА и должен быть ПЛАНЕРОМ или МОТОРНЫМ САМОЛЕТОМ.

Иногда удобно иметь два или более разных разбиения сущности на подтипы. Например, сущность ЧЕЛОВЕК может быть разбита на подтипы по профессиональному признаку (ПРОГРАММИСТ, ДОЯРКА и т.д.), а может - по половому признаку (МУЖЧИНА, ЖЕНЩИНА).

2.5. Получение реляционной схемы из ER-схемы

Шаг 1. Каждая простая сущность превращается в таблицу. Простая сущность - сущность, не являющаяся подтипом и не имеющая подтипов. Имя сущности становится именем таблицы.

Шаг 2. Каждый атрибут становится возможным столбцом с тем же именем; может выбираться более точный формат. Столбцы, соответствующие необязательным атрибутам, могут содержать неопределенные значения; столбцы, соответствующие обязательным атрибутам, - не могут.

Шаг 3. Компоненты уникального идентификатора сущности превращаются в первичный ключ таблицы. Если имеется несколько возможных уникальных идентификатора, выбирается наиболее используемый. Если в состав уникального идентификатора входят связи, к числу столбцов первичного ключа добавляется копия уникального идентификатора сущности, находящейся на дальнем конце связи (этот процесс может продолжаться рекурсивно). Для именования этих столбцов используются имена концов связей и/или имена сущностей.

Шаг 4. Связи многие-к-одному (и один-к-одному) становятся внешними ключами. Т.е. делается копия уникального идентификатора с конца связи "один", и соответствующие столбцы составляют внешний ключ. Необязательные связи соответствуют столбцам, допускающим неопределенные значения; обязательные связи - столбцам, не допускающим неопределенные значения.

Шаг 5. Индексы создаются для первичного ключа (уникальный индекс), внешних ключей и тех атрибутов, на которых предполагается в основном базировать запросы.

Шаг 6. Если в концептуальной схеме присутствовали подтипы, то возможны два способа:

· все подтипы в одной таблице (а)

· для каждого подтипа - отдельная таблица (б)

При применении способа (а) таблица создается для наиболее внешнего супертипа, а для подтипов могут создаваться представления. В таблицу добавляется по крайней мере один столбец, содержащий код ТИПА; он становится частью первичного ключа.

При использовании метода (б) для каждого подтипа первого уровня (для более нижних - представления) супертип воссоздается с помощью представления UNION (из всех таблиц подтипов выбираются общие столбцы - столбцы супертипа).

Шаг 7. Имеется два способа работы при наличии исключающих связей:

· общий домен (а)

· явные внешние ключи (б)

Если остающиеся внешние ключи все в одном домене, т.е. имеют общий формат (способ (а)), то создаются два столбца: идентификатор связи и идентификатор сущности. Столбец идентификатора связи используется для различения связей, покрываемых дугой исключения. Столбец идентификатора сущности используется для хранения значений уникального идентификатора сущности на дальнем конце соответствующей связи.

Если результирующие внешние ключи не относятся к одному домену, то для каждой связи, покрываемой дугой исключения, создаются явные столбцы внешних ключей; все эти столбцы могут содержать неопределенные значения.

Альтернативные модели сущностей:

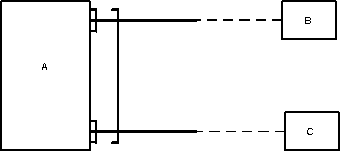

Вариант 1 (плохой)

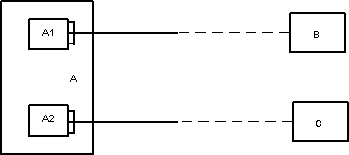

Вариант 2 (существенно лучше, если подтипы действительно существуют)

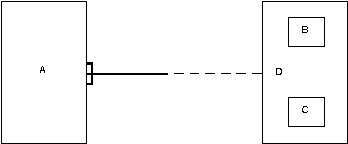

Вариант 3 (годится при наличии осмысленного супертипа D).

ЗАКЛЮЧЕНИЕ

При проектировании базы данных решаются две основных проблемы:

1. Каким образом отобразить объекты предметной области в абстрактные объекты модели данных, чтобы это отображение не противоречило семантике предметной области и было по возможности лучшим (эффективным, удобным и т.д.)? Часто эту проблему называют проблемой логического проектирования баз данных.

2. Как обеспечить эффективность выполнения запросов к базе данных, т.е. каким образом, имея в виду особенности конкретной системы управления базами данных, расположить данные во внешней памяти, создание каких дополнительных структур (например, индексов) потребовать и т.д.? Эту проблему называют проблемой физического проектирования баз данных.

Проблема проектирования реляционной базы данных состоит в обосно­ванном принятии решений о том, из каких отношений должна состоять база данных и какие атрибуты должны быть у этих отношений.

СПИСОК ЛИТЕРАТУРЫ

1. Гончаров А. «MicrosoftAccess ХР». – СПб: Питер, 2003

2. Горев А., Макашарипов С, Ахаян Р. Эффективная работа с СУБД. СПб, «Питер», 2002

3. Джексон Г. Проектирование реляционнных баз данных для использования с ЭВМ: Перевод с английского. М.: Мир, 1991,

4. Кирий В.Г. Информатика. Учебное пособие – Иркутск: ИрГТУ, 1998

5. Ковалевская Е.В., Волосков Н.И., Григоренко Г.П., Желнинский Г.С., Технология реализации на ЭВМ регламентных задач АСУ - М.: 1983

6. Ломтадзе В.В., Шишкина Л.П. Информатика. Учебное пособие. Иркутск: ИрГТУ, 1999

7. Подольский В.И., Григоренко Г.П., Щербакова Н.С., Дик В.В. Обработка учетной информации на ПЭВМ - М.: МЭСИ, 1993

8. Потапкин А.В. MSVisualBasic для пакета MicrosoftOffice. М, «Эком», 2004

9. Симонович С.В. и др. Информатика. Базовый курс – СПб: Из­да­тель­ст­во «Питер», 2003
