Курсовая работа: Современные сетевые технологии

НА ТЕМУ:

Современные сетевые технологии

План

Что такое локальная сеть?

Аппаратные средства компьютерных сетей. Топологии локальных вычислительных сетей

Физические топологии локальных вычислительных сетей

Логические топологии локальных вычислительных сетей

Соединители и разъёмы

Коаксиальный кабель

Витая пара

Передача информации по волоконно-оптическим кабелям

Коммуникационная аппаратура

Аппаратура и технологии беспроводных сетей

Технологии и протоколы локальных вычислительных сетей

Адресация компьютеров в сети и основные сетевые протоколы

Сетевые средства операционных систем MS Windows

Концепции управления сетевыми ресурсами

Возможности ОС семейства MS Windows для организации работы в локальной сети

Настройка параметров сетевых компонентов

Настройка параметров подключения

Подключение сетевого принтера

Подключение сетевого диска

Что такое локальная сеть?

Проблема передачи информации с одного компьютера на другой существовала с момента появления компьютеров. Для её решения использовались различные подходы. Наиболее распространённый, в недавнем прошлом, «курьерский» подход заключался в копировании информации на сменный носитель (ГМД, CD и т.п.), перенос к месту назначения и повторное копирование, но уже со сменного носителя на компьютер адресат. В настоящее время подобные способы перемещения информации уступают место сетевым технологиям. Т.е. компьютеры каким-либо образом соединяются друг с другом, и пользователь имеет возможность перенести информацию к месту назначения, не вставая из-за стола.

Совокупность компьютерных устройств, обладающих возможностью информационного сообщения друг с другом, принято называть компьютерной сетью. В большинстве случаев различают два типа компьютерных сетей: локальные (LAN – LocalAreaNetwork) и глобальные (WAN – Wide-AreaNetwork). В некоторых вариантах классификации рассматривают ряд дополнительных типов: городские, региональные и т.п., однако все эти типы (по своей сути) в большинстве случаев являются вариантами глобальных сетей различного масштаба. Наиболее распространён вариант классификации сетей на локальные и глобальные по географическому признаку. Т.е. под локальной вычислительной сетью в этом случае понимается совокупность конечного числа компьютеров, расположенных на ограниченной территории (в пределах одного здания или соседних зданий), связанных информационными каналами, обладающими высокой скоростью и достоверностью передачи данных и предназначенных для решения комплекса взаимосвязанных задач.

Аппаратные средства компьютерных сетей . Топологии локальных вычислительных сетей

Все компьютеры абонентов (пользователей), работающие в рамках локальной вычислительной сети должны иметь возможность взаимодействовать друг с другом, т.е. быть связанными между собой. Способ организации таких связей существенно влияет на характеристики локальной вычислительной сети и называется её топологией (архитектурой, конфигурацией). Различают физическую и логическую топологии. Под физической топологией локальной вычислительной сети понимают физическое размещение компьютеров, входящих в состав сети и способ их соединения друг с другом проводниками. Логическая топология определяет способ прохождения информации и очень часто не совпадает с выбранной физической топологией соединения абонентов локальной вычислительной сети.

Физические топологии локальных вычислительных сетей

Существует четыре основных физических топологии, используемых при построении локальных вычислительных сетей.

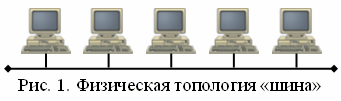

Топология шина (рис.1) предполагает подключение всех компьютеров к одному общему проводнику. На обоих концах такого проводника размещаются специальные согласующие устройства, называемые терминаторами. Основные преимущества данной топологии – дешевизна и простота монтажа. К недостаткам относятся проблематичность локализации места неисправности и низкая надежность: повреждение кабеля в любом месте приводит к прекращению обмена информацией между всеми компьютерами, входящими в сеть. Из-за особенностей распространения электрического сигнала, даже если два компьютера, пытающиеся осуществить обмен информацией, физически соединены друг с другом, при отсутствии терминатора на одном конце такого «обрывка» шины связь между ними будет невозможна.

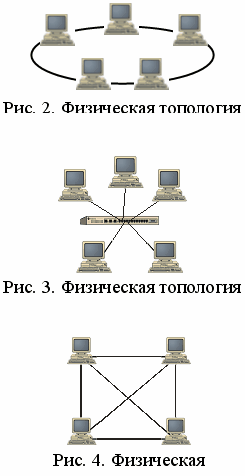

В топологии кольцо (рис. 2) каждый абонент сети связан с двумя близлежащими абонентами. Достоинства и недостатки аналогичны рассмотренным для топологии шина.

Топология звезда предполагает прокладку для каждого компьютера в сети отдельного кабеля, соединяющего всех абонентов сети с неким центром. В качестве центра звезды может выступать компьютер либо специальное соединительное устройство, называемое концентратором (рис. 3). Достоинство данной топологии – более высокая надёжность. Обрыв любого проводника «отключает» только одного абонента. «Узким местом» этой топологии является концентратор. При его поломке блокируется работа всей сети. Недостатком является более высокая стоимость оборудования (учитывая увеличение общей длины проводников, в сравнении с предыдущими топологиями, а также стоимость дополнительного оборудования – концентратора).

С точки зрения надежности и скорости обмена информацией наилучшими характеристиками обладает полносвязная топология (рис. 4). В этом случае абонентам сети предоставляется отдельный канал связи с каждым из остальных абонентов. Однако по стоимости данная топология проигрывает всем остальным вариантам.

Перечисленные топологии являются базовыми. Большинство локальных вычислительных сетей, создаваемых в различных организациях, имеют более сложную структуру и являются различными вариантами комбинирования вышеупомянутых топологий.

Логические топологии локальных вычислительных сетей

Логическая топология определяет характер распространения информации по компьютерной сети. При передаче информации от одного абонента сети к другому абоненту эта информация должным образом «оформляется». Передаваемые данные оформляются в стандартные фрагменты (пакеты, дейтаграммы). Помимо собственно передаваемых данных (чисел, текстов, рисунков и т.п.) в состав пакета добавляется адрес (приёмника информации или и приёмники и передатчика), контрольная информация (чтобы можно было проверить, пакет принят полностью или только его часть) и ряд другой информации. Рассмотрим три основных варианта логических топологий локальных вычислительных сетей.

Логическая шина определяет равноправный доступ к сети всех абонентов. В этом случае передатчик выставляет в сеть пакет информации, а все остальные абоненты «услышав» передаваемую информацию анализируют её. Если в составе пакета абонент находит свой адрес, он эту информацию «оставляет» себе, если адрес оказался чужим – игнорирует. Если в момент передачи информации одним абонентом «вклинивается в разговор» другой абонент, происходит наложение пакетов, называемое коллизией. Коллизии приводят к «перемешиванию» пакетов и невозможности разобраться «кто что сказал». Обнаружив коллизию, передающий абонент «замолкает» на интервал времени случайной длительности, после чего повторяет попытку передачи информации. При очень большом количестве абонентов в сети вероятность коллизий резко возрастает, и сеть становится неработоспособной.

Логическое кольцо предполагает, что информация проходит полный «круг» и приходит к источнику, т.е. в точку из которой была отправлена. При этом каждый абонент сравнивает адрес «получателя» со своим собственным. Если адреса совпали, информация копируется в буфер, пакет помечается как «дошедший до адресата» и передается следующему абоненту. Если адреса не совпали, пакет передается без всяких пометок. Когда абонент получил пакет отправленный «собственноручно» и с пометкой «принято», он его дальше не передаёт и в работу может вступить другой абонент сети.

Логическая топология звезда (и её версия – дерево) ориентирована на установление канала связи между приёмником и передатчиком средствами коммутаторов. Т.е. при отсутствии коммутатора невозможно связаться между собой даже двум абонентам сети. При передаче данных от одного абонента к другому, все остальные ждут окончания передачи.

Соединители и разъёмы

В настоящее время в локальных вычислительных сетях используются несколько типов проводников. По физической природе передаваемого сигнала различают электрические проводники и оптические проводники. Кроме этого может использоваться аппаратура для организации локальных вычислительных сетей средствами беспроводных каналов.

Коаксиальный кабель

Коаксиальный кабель (рис. 5) представляет собой проводник, заключенный в экранирующую оплётку. От контакта с оплёткой проводник защищен трубчатым изолятором. Важной характеристикой кабельных систем вообще и коаксиального кабеля в частности является волновое сопротивление или импеданс. В локальных вычислительных сетях применяется коаксиальный кабель с волновым сопротивлением 50 Ом и (гораздо реже) в сетях ARCnet кабель с волновым сопротивлением 93 Ом. Существует две разновидности коаксиального кабеля – толстый (внешний диаметр около 10 мм) и тонкий (внешний диаметр около 5 мм). При одинаковом значении волнового сопротивления у толстого и тонкого коаксиального кабеля различные характеристики по длине кабельного сегмента и количеству поддерживаемых абонентов сети. У толстого коаксиального кабеля максимальная длина сегмента 500 метров, максимальное количество точек подключения 100. У тонкого коаксиального кабеля максимальная длина сегмента 185 метров, максимальное количество точек подключения 30.

Подключение к толстому коаксиальному кабелю выполняется с помощью прокола внешнего и внутреннего изолятора специальным оборудованием. При этом сам кабель не разрезается. Ввиду дороговизны кабеля и сложности монтажа сети толстый коаксиальный кабель применялся достаточно редко.

Тонкий коаксиальный кабель при монтаже разделяется на сегменты (отрезки). Оба конца отрезка разделываются (обрабатываются) способом подобным указанному на рис. 5. Затем на оба конца кабеля устанавливаются способом обжатия коаксиальные разъёмы (см. рис. 6а). На выходе сетевого адаптера также имеется соответствующий коаксиальный разъём, к которому при помощи BNC Т-коннектора (см. рис. 6б) подключаются два кабельных сегмента, соединяющих подключаемый компьютер с двумя соседними абонентами.

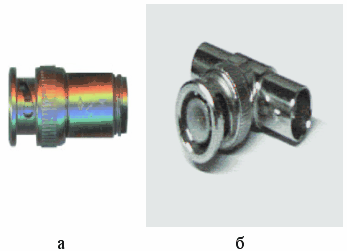

Рис. 6. Разъёмы, применяемые при монтаже коаксиального кабеля

В настоящее время коаксиальный кабель при монтаже локальных вычислительных сетей не используется ввиду низкой скорости передачи информации (10 Мегабит в секунду), а также по ряду других причин.

Витая пара

Второй вариант электрического проводника, используемого при монтаже локальных вычислительных сетей, получил название витая пара. Фактически кабель, называемый витой парой представляет собой восемь (реже четыре) проводника свитых попарно с определённым шагом (шесть оборотов на дюйм) и заключенных в общую изолирующую трубку (рис. 7). Такой кабель называется неэкранированная витая пара UTP (UnshieldedTwistedPair - неэкранированные скрученные пары). Если каждая пара перевитых проводов заключена в металлический экран (фольга или оплётка), и затем вся совокупность таких экранированных пар закрыта общим экраном, такой кабель называют экранированная витая пара STP (ShieldedTwistedPairs - экранированные скрученные пары). Применение экранов позволяет снизить уровень помех, создаваемых таким кабелем, и увеличить помехозащищённость такого кабеля от внешних помех. Скорость передачи информации по таким кабелям достигает, в настоящее время, 1000 Мегабит в секунду.

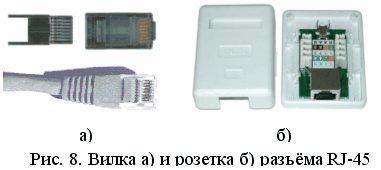

Для подключения сетевой аппаратуры с помощью витой пары наиболее часто используются разъёмы RJ-45 (рис. 8), внешне похожие на телефонные, но с восемью контактами.

При монтаже кабельной сети с использованием витой пары применяется специальный инструмент, называемый кримпером (рис. 9). Кабель после снятия внешней изоляционной трубки укладывается в специальные направляющие для вилки RJ-45 либо непосредственно в вилку (в зависимости от её конструкции). Затем вилка вместе с кабелем вставляется в специальные направляющие кримпера (на рис. 9 на нижней рукоятке) и при нажатии на рукоятки инструмента гребёнка (рис. 9 на верхней рукоятке)

вдавливает контактные площадки вилки внутрь её корпуса, тем самым, прорезая изоляцию отдельных проводников и обеспечивая электрический контакт с проводниками кабеля.

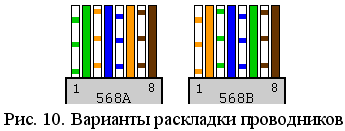

Порядок размещения проводников в вилке, называемый раскладкой кабеля, важен. Для раскладки применяется одна из двух схем А или В (рис. 10 вид кабеля со стороны контактов вилки). Какую схему предпочесть –

выбор за монтажником, важно, чтобы на обоих концах кабельного сегмента использовалась одна и та же раскладка проводников кабеля в вилках RJ-45.

Волновое сопротивление витой пары составляет 100 или 150 Ом. В зависимости от качества исполнения кабеля и поддерживаемой скорости обмена максимальное расстояние между двумя элементами (узлами) локальной вычислительной сети составляет от 100 до 150 метров.

Передача информации по волоконно-оптическим кабелям

По своей конструкции (рис. 11) волоконно-оптический кабель похож на коаксиальный, только вместо центрального металлического проводника располагается стеклянное или пластиковое волокно по которому распространяется пучок света и вместо электрической изоляции такое волокно окружено оптической оболочкой, основная задача которой – не дать пучку света покинуть центральное волокно. Волоконно-оптический кабель не нуждается во внешней экранирующей оплётке, поскольку электромагнитные помехи не влияют на оптические сигналы, однако в некоторых конструкциях волоконно-оптических кабелей металлическая оплётка применяется с целью повышения механической прочности кабеля и защиты оптического волокна от механических повреждений. Такой волоконно-оптический кабель называется бронированным.

В зависимости от траектории распространения луча света по оптическому волокну различают одномодовый (фактически один луч) и многомодовый (совокупность лучей с практически одинаковыми характеристиками, движущиеся по соседним траекториям) волоконно-оптический кабель.

У многомодового волоконно-оптического кабеля диаметр сердцевины относительно велик (50, 62,5 или 100 микрон). Световой поток, пропускаемый многомодовым волоконно-оптическим кабелем, имеет длину волны 850 или 1300 нм и, проходя по такому волокну, отражаясь от его стен, дробится на отдельные лучи (моды) которые, накладываясь друг на друга, приводят к снижению качества сигнала. Такой кабель называют многомодовым со ступенчатым профилем. Более поздняя модификация – многомодовый волоконно-оптический кабель с градиентным профилем. За счет сложной обработки (легирования) оптоволокна можно добиться плавного уменьшения показателя преломления света от центра сердцевины к оболочке волокна. Тогда моды, хотя и будут по-прежнему проходить разные пути, но делать это за одинаковое время. Такой кабель стоит дороже, но более качественно (с меньшими искажениями) передает сигнал. Достоинством многомодового волоконно-оптического кабеля является возможность использования в качестве источника света наряду с лазерами, относительно дешёвых специальных светодиодов. Однако даже многомодовый волоконно-оптический кабель с градиентным профилем по своим характеристикам уступает одномодовому волоконно-оптическому кабелю.

Оптическое волокно одномодового волоконно-оптического кабеля имеет диаметр 8-9,5 микрон. Световой поток, пропускаемый одномодовым волоконно-оптическим кабелем, имеет длину волны 1300 или 1550 нм и проходит практически по единственной траектории, что уменьшает помехи и повышает качество сигнала по сравнению с многомодовым волокном. Недостатком одномодового волоконно-оптического кабеля является то, что в качестве источника света используется специальный лазер. Стоимость лазера гораздо выше стоимости светодиода, а срок службы меньше.

Монтаж компьютерных сетей вообще, и монтаж сетей на волоконно-оптическом кабеле тем более, требуют высокой квалификации исполнителя.

При монтаже используются различные технологии. Для магистрального монтажа (наращивания волоконно-оптического кабеля, прокладываемого на большие расстояния) используется технология сварки.

Концы оптического волокна состыковываются с высокой точностью (особенно важно для одномодового волоконно-оптического кабеля из-за малого диаметра сердцевины) и свариваются на специальном станке. Для разводки оптического сигнала на коммутационном оборудовании

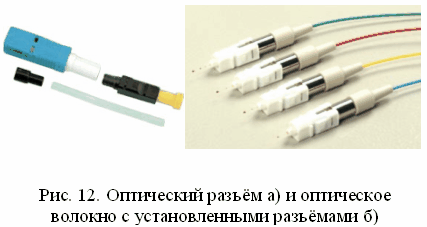

используют специальные разъёмы (рис. 12), обеспечивающие точность совмещения двух сегментов оптического волокна.

Устанавливаются такие разъёмы на месте с использованием специального клея либо обжима. Время выполнения работ от нескольких минут, до 1-2 часов (в зависимости от типа выбранного разъёма и технологии установки).

Коммуникационная аппаратура

Каждый компьютер, подключаемый к сети, должен быть оснащен сетевым адаптером (или сетевой платой). Самыми известными являются адаптеры следующих трех типов: Arc-Net; TokenRing; Ethernet. Из них последние используются в России наиболее широко. С точки зрения конструктивного исполнения наибольшее распространение в настоящее время получили три типа сетевых адаптеров. Поскольку коаксиальный кабель для соединения персональных компьютеров в локальную сеть уже практически не используется, данная категория адаптеров не рассматривается.

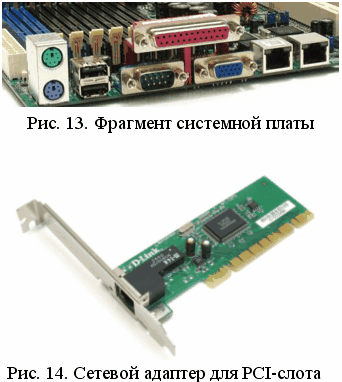

Встроенный сетевой адаптер (рис. 13 справа) входит в состав набора микросхем (чипсета), размещаемого на системной плате компьютера. Преимущества данного способа размещения – отсутствие дополнительных операций по монтажу сетевого адаптера в системном блоке. Если же в составе приобретённого компьютера сетевой адаптер отсутствует, а компьютер необходимо подключить к локальной вычислительной сети, придется воспользоваться одним из двух видов адаптеров, описанных ниже.

Внутренний сетевой адаптер (рис. 14) представляет собой плату, вставляемую в слот расширения на системной плате компьютера. В последнее время используются сетевые адаптеры, вставляемые в PCI- слоты компьютера.

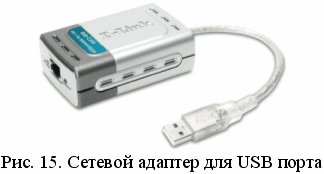

Третий вариант исполнения сетевого адаптера устанавливается на компьютер проще, но стоит несколько дороже внутреннего адаптера. Это сетевой адаптер подключаемый к USB порту (рис. 15). Подключение такого адаптера к персональному компьютеру возможно без отключения питания.

Затем к сетевому адаптеру подключается линия связи локальной вычислительной сети (для рассмотренных конструкций сетевых адаптеров это кабель витая пара с соединителями RJ-45). Но для объединения компьютеров в сеть, состоящую более чем из двух компьютеров по физической топологии звезда (а именно такую топологию поддерживает сеть на витой паре) необходимо устройство, исполняющее роль центра звезды. Таким устройством чаще всего является хаб (hub). К категории хабов относятся повторитель (repeater) и коммутатор (switch). Разница между данными устройствами в организации логики передачи сигнала от одного

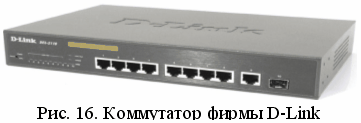

порта (розетки RJ-45) ко всем остальным. Повторитель «копирует» сигналы на все остальные порты и является самым дешёвым типом хабов. Коммутатор (рис. 16) может разбивать порты на группы, организуя логические сегменты сети. Компьютеры «общаются» друг с другом в пределах сегментов, тем самым уменьшается количество коллизий и повышается общее быстродействие сети. Частным случаем коммутатора является мост (bridge).

Маршрутизатор (router) – устройство (рис. 17) с несколькими физическими интерфейсами, которые могут принадлежать к одной или разным сетевым технологиям. Используется для разделения или объединения нескольких компьютерных сетей (например, сеть 100VG-AnyLAN с сетью Ethernet). Задача маршрутизатора отфильтровывать пакеты и пропускать с одного интерфейсного входа на другой только те пакеты, которые адресованы компьютером, находящимся в одной сети, компьютеру, находящемуся в другой сети.

Для подключения сетевых адаптеров (обрабатывающих электрические сигналы) к волоконно-оптическому кабелю (передающему оптические сигналы) используются согласующие устройства. Приёмник (receiver, на рис. 18 слева) и передатчик (transmitter, на рис. 18 справа) могут исполняться в одном корпусе, а могут конструктивно быть разными устройствами.

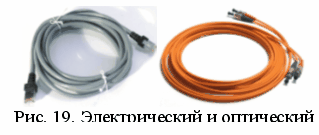

Для подключения различных устройств друг к другу и к соединительным розеткам и коммутационным панелям используются специальные шнуры, изготавливаемые в заводских условиях. Такие шнуры получили название patchcord. На рис. 19 слева шнур для электрических

сетей, или для соединения сетевого адаптера с оптическим согласующим устройством, справа шнур для соединения оптических устройств друг с другом.

Аппаратура и технологии беспроводных сетей

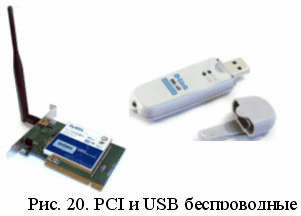

При подключении компьютеров к локальной вычислительной сети могут использоваться устройства беспроводной связи. В этом случае отпадает необходимость прокладывать кабельные сети, однако стоимость беспроводной локальной вычислительной сети существенно превышает

стоимость своих электрических «собратьев», при более низкой скорости передачи данных. Для подключения компьютеров используются сетевые адаптеры с PCI интерфейсом (на рис. 20 слева) и с USB интерфейсом (на рис. 20 справа). Беспроводной доступ может быть организован и с помощью обычных сетевых адаптеров, но в этом случае сетевой адаптер должен быть подключен к радиоприёмнику/передатчику (точке беспроводного доступа). Один из вариантов исполнения точки беспроводного доступа приведен на рисунке 21. Подключение сетевой платы к радиоточке выполняется с помощью стандартного соединительного шнура (рис. 19 слева). Кроме того, точка доступа исполняет роль центра беспроводной сети при объединении более двух компьютеров в беспроводную сеть. В таком случае она подключается к компьютеру, играющему в данной сети главенствующую роль – серверу. Либо при подключении точки доступа через маршрутизатор к проводной сети, вы получаете возможность обмениваться информацией со стационарными компьютерами.

Технология WDS, позволяет одновременно подключать беспроводных клиентов, к точкам, работающим в режиме Bridge (мост точка-точка) и MultipointBridge (мост точка-много точек). Однако скорость передачи данных у беспроводных клиентов, в таком режиме будет порядка 1/3 от скорости передачи данных между точками доступа. В режиме InfrastructureMode (он же – режим клиент/сервер) беспроводная сеть состоит из, как минимум, одной точки доступа, подключенной к проводной сети, и некоторого набора беспроводных оконечных станций. Такая конфигурация носит название базового набора служб (BasicServiceSet, BSS). В режиме «Ad-hoc» каждое устройство или станция могут связываться непосредственно друг с другом, без использования точки доступа. Режим «Ad-hoc» называют также «режим равный-с-равным» (peer-to-peer) или IndependentBasicServiceSet (IBSS – независимый базовый набор служб).

Наиболее распространённый стандарт для беспроводных локальных сетей (WLAN – wirelessLocalAreaNetwork) был принят организацией IEEE (InstituteofElectricalandElectronicEngineers – институт инженеров по электротехнике и радиоэлектронике) в качестве спецификации 802.11. Данная спецификация определяет правила обмена информацией для абонентов, подобные правилам, принятым в сетях Ethernet, с небольшими модификациями.

Стандартный комплект Wi-Fi состоит из так называемой базы (WirelessAccessPoint) и набора одинаковых компьютерных плат (Wi-Fi карт) (см. рис. 20). Одновременно к базе может быть подключено несколько десятков и даже сотен компьютеров. Основное ограничение – расстояние между ними и базой не должно превышать 300 м. Скорость обмена информацией – до 100 Мбит/сек.

По аналогичной схеме функционирует и новая разработка в данной области, называемая Wi-Max. В ней используется стандарт 802.16, а объявленная дальность действия – 50 км.

Базы Wi-Fi являются многофункциональными устройствами, позволяющими, в том числе, строить «мосты» между двумя такими устройствами. В условиях прямой видимости работоспособность такого канала, по утверждению специалистов фирмы D-Link, сохраняется на расстоянии до 200 и более км. Пропускная способность канала с расстоянием уменьшается, но при расстоянии в 50 км гарантированы не менее 8-10 Мбит/сек (заявлены 20 Мбит/сек).

Для работы беспроводных сетей выделены пять диапазонов радиочастот:

- 915 МГц;

- 2400-2425 МГц;

- 2414-2440 МГц;

- 2429-2455 МГц;

- 2443-2470 МГц.

Первый диапазон требует обязательного лицензирования. Что касается диапазона 2,4 ГГц, то в России в соответствии с решением Государственного комитета по радиочастотам (ГКРЧ) от 29 июня 1998 г. № 7/6 для пользователей систем, работающих с шумоподобным радиосигналом в диапазоне 2,4 ГГц, специального разрешения не требуется.

Технологии и протоколы локальных вычислительных сетей

Очевидно, что любая компьютерная сеть – это сложный комплекс взаимосвязанных и согласованно функционирующих программных и аппаратных компонентов. Основной задачей, решаемой при создании компьютерных сетей, является обеспечение совместимости оборудования по электрическим и механическим характеристикам, а также обеспечение корректной передачи данных и однозначной их интерпретации на основе совместимости обслуживающих сеть программ.

При передаче сообщений участники сетевого обмена должны принять множество соглашений, чтобы понимать друг друга на разных уровнях – от физического до прикладного. Например, на физическом уровне они должны согласовать значения и форму электрических сигналов, способ определения длины сообщений, договориться о методах контроля достоверности и т. п. А на прикладном – договориться об однозначном представлении переданной и полученной информации программами, с которыми работает пользователь.

Формализованные правила, определяющие последовательность и формат сообщений, которыми обмениваются участники сетевого обмена, способы их передачи и интерпретации называются протоколом.

Новые протоколы разрабатывают компании, которые занимаются созданием и внедрением устройств, программ и сетевых услуг. Если протокол приобретает популярность среди других производителей, то он может закрепиться в рекомендациях одной из стандартизующих организаций: Международного союза электросвязи (ITU), Международного института стандартизации (ISO) или Института инженеров по электротехнике и радиоэлектронике (IEEE). После этого протокол становится фактическим сетевым стандартом, на него начинают ориентироваться тысячи производителей.

Коммуникационные протоколы могут быть реализованы как программно, так и аппаратно. Программный модуль, реализующий некоторый протокол, часто для краткости также называют «протоколом». При этом соотношение между протоколом – формально определенной процедурой и протоколом – программным модулем, реализующим эту процедуру, аналогично соотношению между алгоритмом решения некоторой задачи и программой, решающей эту задачу.

Важнейшим этапом в развитии сетей стало появление стандартных сетевых технологии, позволяющих быстро и эффективно объединять компьютеры различных типов на основе стандартного сетевого оборудования (сетевых адаптеров, кабелей со стандартными разъемами) и одной из популярных сетевых операционных систем, поддерживающих общепринятые коммуникационные протоколы.

Сетевая технология – это согласованный набор стандартных протоколов и реализующих их программно-аппаратных средств (например, сетевых адаптеров, драйверов, кабелей и разъемов), достаточный для построения компьютерной сети. Ниже перечислены наиболее известные сетевые технологии и их основные характеристики.

ARCnet

Логическая топология – шина.

Физическая топология – шина, звезда, смешанная.

Среда передачи сигнала – коаксиальный кабель (93 Ом), витая пара.

Скорость обмена информацией – 2,5 Мбит/сек.

Максимальная длина соединений – от 100 до 610 метров (в зависимости от типа соединителя).

Максимальное количество узлов в одной сети – 255.

Максимальный размер сети (суммарная длина соединений) - 6000 метров.

В настоящее время аппаратура для сетей ARCnet не выпускается.

100 VG - AnyLAN

Логическая топология – дерево (разновидность звезды).

Физическая топология – дерево (разновидность звезды).

Среда передачи сигнала – витая пара (обязательно четырёхпарная).

Скорость обмена информацией – 100 Мбит/сек.

Максимальная длина соединений – от 100 до 200 метров (в зависимости от типа соединителя).

Максимальное количество узлов в одной сети – 1024.

Максимальный размер сети – 2000 метров.

Аппаратура для организации локальных вычислительных сетей по технологии 100VG-AnyLAN выпускается практически только фирмой Hewlett-Packard, стоимость её весьма высока поэтому данная технология не получила распространения, по крайней мере в нашей стране.

Token Ring

Логическая топология – кольцо.

Физическая топология – звезда.

Среда передачи сигнала – витая пара, волоконно-оптический кабель.

Скорость обмена информацией – 4; 16; 100 и (в настоящее время технология разрабатывается) 1000 Мбит/сек.

Максимальная длина соединений – от 100 до10000 метров (в зависимости от типа соединителя).

Максимальное количество узлов в одной сети – до 260 (в зависимости от типа соединителя).

Цена – высокая, что резко сужает область применения, по крайней мере, в нашей стране. В остальном мире технология TokenRing наряду с технологией Ethernet, является одной из наиболее распространённых.

FDDI

Логическая топология – кольцо.

Физическая топология – кольцо, звезда или их гибриды.

Среда передачи сигнала – волоконно-оптический кабель.

Скорость обмена информацией – 100 Мбит/сек.

Максимальная длина соединений – от 2 до 60 километров (в зависимости от типа волоконно-оптического кабеля).

Максимальное количество узлов в одной сети – 500.

Максимальная общая длина сети – до 200 км.

Цена – высокая. Несмотря на то, что технология FDDI разрабатывалась для локальных вычислительных сетей, ввиду дороговизны её область применения – сети городского масштаба и более крупные.

Ethernet

Вследствие широкого применения данной технологии при построении локальных вычислительных сетей в нашей стране и во всём мире, рассмотрим данную технологию подробнее.

Данная технология разработана доктором Робертом Меткалфом (сотрудником исследовательского центра PARC корпорации XEROX) в семидесятых годах прошлого века. В последующем эта спецификация была стандартизована в сотрудничестве фирмами DEC, Intel и Xerox в 1980 году. Затем в 1985 году Ethernet был стандартизован комитетом IEEE как стандарт IEEE 802.3, после чего получил мировое признание. В настоящее время существует несколько видов стандарта IEEE 802.3. Их обобщённое обозначение выглядит следующим образом <скорость><метод передачи сигнала><параметры сети>. Например: 100BaseTX, 100 – скорость передачи 100 Мбит/сек, Base – прямая передача сигнала без модуляции, TX – используемый кабель (витая пара). В качестве параметров сети может указываться предельная длина кабельного сегмента, округлённая до сотен метров (если указана цифра), либо среда передачи (если указано буквенное сочетание). Например: 10Base2 – 10 Мбит/сек, прямая передача сигнала без модуляции, максимальная длина кабельного сегмента примерно 200 метров (точно – 185). Комбинация букв в параметрах сети, начинающаяся с Т указывает на использование витой пары, F или S указывает на использование волоконно-оптического кабеля.

В сетях Ethernet используется конкурентный метод доступа, абонент начинает передачу данных, если обнаруживает свободной линию, или откладывает передачу на некоторый промежуток времени, если линия занята другим абонентом. Распространение сигнала по проводникам требует определённого интервала времени (пусть и практически незаметного, по меркам человека) на то, чтобы сигнал от источника достиг приёмника. При возникновении ситуации, когда в момент передачи информации одним абонентом сети, другой (не успев услышать этой передачи и считая линию свободной) тоже начинает передавать информацию, происходит «столкновение» пакетов данных – коллизия. Первый абонент сети, обнаруживший коллизию оповещает об этом всю сеть. Все абоненты сети прекращают передачу, выжидают промежуток времени случайной продолжительности и возобновляют попытки передать данные. При этом важно, чтобы коллизия была зафиксирована до момента окончания передачи информации любым абонентом.

Для сетей Ethernet, построенных на витой паре актуальным является правило «четырёх хабов». Оно гласит – между любыми двумя абонентами сети должно быть не более четырёх хабов. При соблюдении этого правила, а также предельной длины соединительного кабеля возникшая коллизия обязательно будет зарегистрирована участниками процесса пересылки информации и корректно отработана.

Логическая топология – шина.

Физическая топология – шина, звезда.

Среда передачи сигнала – коаксиальный кабель, витая пара, волоконно-оптический кабель.

Скорость обмена информацией – 10; 100 и 1000 Мбит/сек.

Максимальная длина соединений – от 100 до 32000 метров (в зависимости от типа соединителя и скорости обмена).

Максимальное количество узлов в одной сети – 1024.

Цена – относительно умеренная (в рамках одного типа кабельных соединителей).

Адресация компьютеров в сети и основные сетевые протоколы

В любой физической конфигурации поддержка доступа от одного компьютера к другому выполняется специальной программой – сетевой операционной системой (ОС), которая по отношению к ОС отдельных компьютеров является главенствующей. Для современных высокоразвитых ОС персональных компьютеров характерно наличие встроенных сетевых возможностей (характерный пример, WindowsXP). В ЛВС данные передаются от одного компьютера к другому блоками, которые называют пакетами данных (дейтаграммами).

Процесс передачи данных по сети определяют шесть компонент:

- компьютер-источник;

- блок протокола;

- передатчик;

- физическая кабельная сеть;

- приемник;

- компьютер-адресат.

Компьютер-источник может быть рабочей станцией, файл-сервером, шлюзом или любым компьютером, подключенным к сети. Блок протокола состоит из набора микросхем и программного драйвера для платы сетевого интерфейса. Блок протокола отвечает за логику передачи по сети. Передатчик посылает сигнал через физическую кабельную (или радио) сеть. Приемник распознает и принимает сигнал, передающийся по сети, и направляет его для преобразования в блок протокола.

Цикл передачи данных начинается с компьютера-источника, передающего исходные данные в блок протокола. Блок протокола организует данные в пакет передачи, содержащий соответствующий запрос к обслуживающим устройствам, информацию по обработке запроса (включая адрес получателя) и исходные данные для передачи. Пакет затем направляется в передатчик для преобразования в сигнал, передаваемый по сети. Пакет распространяется по сетевому кабелю пока не попадает в приемник, где перекодируется в данные. Здесь управление переходит к блоку протокола, который проверяет данные на сбойность, передает «квитанцию» о приеме пакета источнику, переформировывает пакеты и передает их в компьютер-адресат. В ходе процесса передачи блок протокола управляет логикой передачи по сети через схему доступа.

Каждая сетевая ОС использует определенную стратегию доступа от одного компьютера к другому.

Станция, передающая пакет данных, обычно указывает в его заголовке адрес назначения данных и свой собственный адрес. Пакеты могут передаваться между рабочими станциями без подтверждения – это тип связи на уровне дейтаграмм. Проверка правильности передачи пакетов в этом случае выполняется сетевой ОС, которая может сама посылать пакеты, подтверждающие правильную передачу данных. Важное преимущество дейтаграмм – возможность посылки пакетов сразу всем станциям в сети. Т.о. для успешной пересылки данных адресату необходимо знать (и правильно указать) его адрес или групповой адрес. В современных сетях используются три типа адресов: физические, числовые и символьные.

Каждый сетевой адаптер и некоторое другое сетевое оборудование (например, мосты и маршрутизаторы) имеет уникальный цифровой аппаратный адрес (называемый физическим), который и используется для адресации в локальной сети. Такой адрес получил название MAC-адрес (MAC – MediaAccessControl - управление доступом к среде). MAC-адрес для сетей Ethernet имеет длину 6 байт. Структура MAC-адреса приведена далее.

Тип адреса задается его первым байтом:

- 00h – уникальный адрес;

- 01-хх-хх-хх-хх-хх – групповой адрес. Идентификатором группы являются байты 2-6;

- 02h – адрес, заданный вручную;

- FF-FF-FF-FF-FF-FF – широковещательный адрес.

Остальные байты задают адрес конкретного сетевого адаптера. Уникальность адресации адаптеров обеспечивается специальным соглашением, по которому каждому производителю аппаратуры выделяется свое значение (одно или несколько) кода (ManufactorerId) – байты 2-3 (иногда к коду производителя относят и первый байт, имеющий нулевое значение). Байты 4-6 заполняются изготовителем – на нем лежит ответственность за их уникальность (эта информация может рассматриваться как серийный номер платы). Случаются и конфузы, когда незадачливые «подпольные» производители снабжают свои изделия одинаковыми адресами – больше одного такого устройства в одной локальной сети работать не будет. Ряд моделей адаптеров (в комплекте с драйверами) позволяет задавать МАС-адрес узла и произвольно, но в этом случае ответственность за уникальность адресации ложится на администратора. Признаком «ручного» задания адреса должна быть единица во втором справа разряде первого байта адреса (02-хх-хх-хх-хх-хх).

Использование числовых адресов связано с работой соответствующих протоколов. Рассмотрим числовую адресацию на примере протокола TCP/IP.

Одним из основных протоколов, обеспечивающих доставку информации от источника к адресату и «сборку» из отдельных фрагментов в единое целое является протокол TCP/IP (TransmissionControlProtocol/InternetProtocol – протокол управления передачей/протокол Internet). Фактически это два различных протокола тесно взаимодействующих между собой и органично дополняющих друг друга.

При работе в ЛВС источником данных является программа. Именно программа пытается передать данные другой программе, установленной на компьютере-приёмнике. В этом случае передаваемые данные «подхватывает» протокол TCP и подготавливает для передачи. В упрощенном виде подготовка заключается в разбивке данных на сегменты, к каждому из которых «дописывается» заголовок. В заголовке содержится присвоенный каждому сегменту порядковый номер, размер сегмента данных, контрольная сумма (для контроля правильности передачи информации) и ряд других параметров.

После протокола TCP в работу включается протокол IP. Он разбивает сегмент, сформированный протоколом TCP на дейтаграммы, оформленные в соответствии с требованиями той сетевой технологии (например, Ethernet) в рамках которой выполняется обмен данными. К каждой дейтаграмме протокол IP добавляет свой заголовок. В заголовке указывается идентификатор дейтаграммы, IP-адрес отправителя, IP-адрес получателя, контрольная сумма, длина дейтаграммы и ряд других параметров.

Протокол IP предоставляет возможность каждому абоненту сети (и не только локальной, но и глобальной) получить свой уникальный адрес. Механизм адресации протокола IP выглядит следующим образом. Длина IP-адреса 4 байта. Адрес состоит из префикса – номера сети или подсети (эта часть одинакова для всех компьютеров, входящих в одну сеть) и хост-части собственно адреса компьютера в составе сети. Если биты префикса обозначить n, а хост-часть h, то варианты адресов, сведенные в таблицу, выглядят следующим образом (табл. 2).

Таблица 2. Разбиение на классы IP-адресов

Используются в работе адреса классов А, В, и С, классы D и E являются служебными.

В настоящее время распространена форма задания префикса в виде маски сети. Маска представляет собой 32-битное число, которое формируется подобно IP-адресу, у которого старшие биты, в IP-адресе указывающие номер сети, имеют единичное значение, младшие (в IP-адресе указывающие номер компьютера) – нулевые. Слева от ненулевого байта маски могут быть только значения 255 (все единицы в двоичном представлении числа), правее байта, значение которого меньше 255, – только нули.

Деление на сети носит административный характер – адреса сетей, входящих в глобальную сеть Интернет, распределяются централизованно организацией Internet NIC (InternetNetworkInformationCenter). Деление сетей на подсети может осуществляться владельцем адреса сети произвольно. При использовании масок техническая грань между сетями и подсетями практически стирается. Для частных сетей, не связанных маршрутизаторами с глобальной сетью, выделены специальные адреса сетей:

Класс А: 10.0.0.0 (1 сеть).

Класс В: 172.16.0.0-172.31.0.0 (16 сетей).

Класс С: 192.168.0.0-192.168.255.0 (256 сетей).

В большинстве ЛВС используются адреса класса С. Чаще всего это адрес 192.168.0.0. Используемая маска определяет количество компьютеров в сети. В табл. 3 показана взаимосвязь маски сети и максимально возможного количества узлов в сети класса С для соответствующей маски.

Адреса, в которых хост часть имеет нулевое значение (т.е. в двоичном представлении все нули) и максимальное значение (т.е. в двоичном представлении все единицы) не могут назначаться узлам сети, т.к. используются в служебных целях.

Таблица 3. Длина маски и количество узлов сети

В этом случае при использовании маски 255.255.255.0 в сети может быть до 254 узлов (компьютеров, маршрутизаторов, сетевых принтеров и т.д.), что для большинства организаций вполне достаточно.

При посылке IP-дейтаграммы узел сравнивает (логическая операция «исключающее ИЛИ») IP-адрес назначения со своим IP-адресом и на результат накладывает (логическое «И») маску подсети. Ненулевое значение результата этой операции указывает на необходимость передачи пакета маршрутизатору. Нулевой результат означает, что адресат принадлежит к той же сети, что и источник информации и IP-дейтаграмма отправляется по физическому адресу узла.

IP-адреса и маски назначаются узлам при их конфигурировании вручную (системным администратором) или автоматически. Для автоматического распределения IP-адресов чаще всего используют DHCP-сервер. Ручное назначение адресов требует внимания – неправильное назначение адресов и масок приводит к невозможности связи по IP. С точки зрения защиты от несанкционированного доступа ручное назначение адресов имеет свои преимущества.

DHCP (DynamicHostConfigurationProtocol) – протокол, обеспечивающий автоматическое динамическое назначение IP-адресов и масок подсетей для узлов-клиентов DHCP-сервера. Адреса вновь подключающимся к сети узлам назначаются автоматически из области адресов (пула), выделенных DHCP-серверу, По окончании работы узла его адрес возвращается в пул и в дальнейшем может назначаться для другого узла. Применение DHCP облегчает работу с IP-адресами для узлов и может снимать проблему дефицита IP-адресов (не все клиенты одновременно работают в сети).

Символьные адреса или имена легче запоминаются людьми, потому что обычно несут функциональную (смысловую) нагрузку. В символьных именах крайне нежелательно использовать символы, не входящие в группу символов латиницы для английского языка. Для локальных сетей символьное имя может иметь краткую форму. Например: A502c11, что может означать – «аудитория 502 компьютер №11». Для работы в крупных сетях символьное имя обычно имеет сложную иерархическую структуру, например www.mustek.com. Крайний справа элемент «com» – имя домена верхнего уровня, которое известно во всей глобальной сети Интернет. В качестве домена может выступать ЛВС либо ГВС, состоящая из многих ЛВС. Имя домена верхнего уровня определяется по территориальному (ru – Россия, su – бывший СССР, usa – США, uk – Англия и т.п.) или организационному (com – коммерческая организация, org – некоммерческая организация, edu – образовательная, gov – государственная США и т.п.) принципу. Имя домена верхнего уровня регистрируется в организации Internet NIC (http://www.intemic.net). Каждый домен верхнего уровня может содержать произвольное число узлов и дочерних доменов, каждый из узлов и доменов имеет свое символическое имя, присоединяемое слева через точку к имени родительского домена.

Проблема установления соответствия между символьными и числовыми составными адресами решается специальной службой разрешения имен в сети. Наиболее известной из таких служб является служба DomainNameSystem (DNS), которая работает за счет хранения на выделенных для этой цели компьютерах в сети таблиц соответствия друг другу символьных и числовых номеров, используемых для перевода адресов из одного представления в другое.

В современных сетях для адресации узлов применяются, как правило, одновременно все три схемы. Пользователи адресуются к компьютерам символьными именами, которые автоматически заменяются в передаваемых по сети сообщениях на составные числовые адреса. После доставки сообщения в сеть назначения вместо числового адреса может использоваться аппаратный адрес компьютера в сети.

Другим примером протокола передачи данных является протокол IPX (от слов «InternetworkPacketExchange», что означает «межсетевой обмен пакетами») используется в сетевом программном обеспечении фирмы «Novell» и является реализацией дейтаграмм. Другой пример – разработанный фирмой IBM протокол NETBIOS, также получивший большую известность, тоже работает на уровне дейтаграмм.

Сетевые средства операционных систем MS Windows

Концепции управления сетевыми ресурсами

Ресурсы локальной сети - это все, чем располагают объединенные в сеть компьютеры. Сетевые ресурсы можно разделить на три группы:

- аппаратные ресурсы – это, в первую очередь, периферийные устройства компьютеров (принтеры, дисководы разных видов и др.);

- информационные ресурсы – логические диски, папки, файлы, документы;

- программные ресурсы – установленные на компьютерах программы.

В небольших локальных сетях все компьютеры могут быть равноправными по своим сетевым функциям. Пользователи вправе решать самостоятельно, какие ресурсы своего компьютера сделать общедоступными по сети. В свою очередь, с каждого сетевого компьютера пользователь может получить доступ к общим ресурсам других компьютеров. Такие сети называются одноранговыми.

Однако в крупных сетях с большим числом компьютеров оказывается целесообразным выделять один (или несколько) мощных компьютеров для обслуживания потребностей сети (хранение и передачу данных, печать на сетевом принтере). Такие выделенные компьютеры называют серверами. В качестве сервера обычно используется высокопроизводительный компьютер с большим ОЗУ и винчестером большой емкости. Все остальные компьютеры называются клиентами или рабочими станциями.

Сети с выделенным сервером называют иерархическими, двухранговыми или функционально несимметричными, хотя чаще можно встретить указание «сеть типа клиент-сервер». Работа таких сетей строится на основе четкого разделения функций клиентов и серверов, что реализуется через разное программное обеспечение, устанавливаемое на соответствующих компьютерах.

Функции клиента:

- предоставление пользователям интерфейса для формулировки запросов на сетевые ресурсы;

- отправка запросов серверу;

- получение ответов от сервера, их интерпретация и представление пользователю в доступной форме.

Функции сервера:

- получение от клиентов запросов на сетевые ресурсы;

- выяснение полномочий клиента на выполнение определенного запроса;

- выполнение полномочных запросов клиентов:

- передача клиентам результатов выполненных запросов.

И на сервере, и на клиенте должна быть установлена сетевая ОС. Операционные системы на клиенте и сервере могут быть разными (к примеру, на сервере – Windows NT, а на клиенте – Windows 95). Могут быть отличающимися по функциям модификации одной операционной системы (например, Windows 2003 Server и WindowsXPProfessional).

Кроме того, на сервере устанавливаются специальные серверные программы для выполнения специфических функции: например, proxy-сервер для коллективного доступа в Интернет, или программа – почтовый сервер для хранения электронных почтовых ящиков клиентов. А на компьютерах-клиентах устанавливаются соответствующие клиентские программы: браузер MS InternetExplorer для выхода в Интернет или программа MS OutlookExpress для работы с электронной почтой.

К основным функциям сетевых ОС относят управление каталогами и файлами; управление ресурсами; коммуникационные функции; защиту от несанкционированного доступа; обеспечение отказоустойчивости; управление сетью.

Управление каталогами и файлами в сетях заключается в обеспечении доступа к данным, физически расположенным в других узлах сети. Управление осуществляется с помощью специальной сетевой файловой системы. Файловая система позволяет обращаться к файлам путем применения привычных для локальной работы языковых средств. При обмене файлами должен быть обеспечен необходимый уровень конфиденциальности обмена (секретности данных).

Управление ресурсами включает обслуживание запросов на предоставление ресурсов, доступных по сети.

Коммуникационные функции обеспечивают адресацию, буферизацию, выбор направления для движения данных в разветвленной сети (маршрутизацию), управление потоками данных и др.

Защита от несанкционированного доступа – важная функция, способствующая поддержанию целостности данных и их конфиденциальности. Средства защиты могут разрешать доступ к определенным данным только с некоторых терминалов, в оговоренное время, определенное число раз и т.п. У каждого пользователя в корпоративной сети могут быть свои права доступа с ограничением совокупности доступных директорий или списка возможных действий, например, может быть запрещено изменение содержимого некоторых файлов.

Отказоустойчивость характеризуется сохранением работоспособности системы при воздействии дестабилизирующих факторов. Отказоустойчивость обеспечивается применением для серверов автономных источников питания, отображением или дублированием информации в дисковых накопителях. Под отображением обычно понимают наличие в системе двух копий данных, расположенных на разных дисках, но подключенных к одному контроллеру. Дублирование отличается тем, что для каждого из дисков с копиями используются разные контроллеры. Очевидно, что дублирование более надежно. Дальнейшее повышение отказоустойчивости связано с дублированием серверов, что, однако, требует дополнительных затрат на приобретение оборудования.

Управление сетью связано с применением соответствующих протоколов управления. Программное обеспечение управления сетью обычно состоит из менеджеров и агентов. Менеджером называется программа, вырабатывающая сетевые команды. Агенты представляют собой программы, расположенные в различных узлах сети. Они выполняюn команды менеджеров, следят за состоянием узлов, собирают информацию о параметрах их функционирования, сигнализируют о происходящих событиях, фиксируют аномалии, следят за передачей данных, обеспечивают защиту от вирусов. Агенты с достаточной степенью интеллектуальности могут участвовать в восстановлении информации после сбоев, в корректировке параметров управления и т.п.

Программное обеспечение сетевых ОС распределено по узлам сети. Имеется ядро ОС, выполняющее большинство из охарактеризованных выше функций, дополнительные программы (службы), ориентированные на реализацию протоколов верхних уровней, выполнение специфических функций для коммутационных серверов, организацию распределенных вычислений и т.п. К сетевому программному обеспечению относят также драйверы сетевых плат. Для каждого типа локальных сетей разработаны разные типы плат и драйверов, внутри каждого типа локальной сети может быть много разновидностей плат с разными характеристиками интеллектуальности, скорости, объема буферной памяти.

В настоящее время наибольшее распространение получили сетевые ОС двух семейств: UNIX (Linux, FreeBSD, OpenBSD, NetBSD, SunSolaris, HP-UX и др.) и Windows (Windows NT / ME / 2000 / XP).

ОС UNIX применяют преимущественно в глобальных и в крупных корпоративных сетях, поскольку эта система характеризуется высокой надежностью и защищенностью, возможностью легкого масштабирования сети.

ОС Windows используют обычно в небольших и средних по масштабам сетях – из-за простоты пользовательского интерфейса, а также возможности оперативно локализовать вновь появляющиеся версии ОС – т.е. перевести интерфейс этих программных продуктов на языки многих стран-потребителей.

Возможности ОС семейства MS Windows для организации работы в локальной сети

Сетевая операционная система, обеспечивающая работу локальной сети, должна предоставлять следующий минимальный набор пользовательских возможностей:

- Поддержка файловой системы: пользователям необходимо обеспечить доступ к файлам программ и данных, хранящимся на головной машине сети, которая в этом случае играет роль файлового сервера.

- Защита данных и разграничение доступа: без этого одни пользователи при записи на общий диск могут стереть файлы других пользователей, кроме того, конфиденциальные сведения некоторых пользователей требуют защиты от несанкционированного доступа (даже прочтения, не говоря об уничтожении или изменении).

- Возможность удаленного запуска ресурсоемких программ: программы, требовательные к ресурсам компьютера, могут быть запущены с компьютера пользователя на сервере, располагающем соответствующими ресурсами.

- Вывод программ и данных на внешние устройства, подключенные к другим компьютерам сети.

- Поддержка локальной электронной почты или другой системы обмена текстовыми сообщениями.

Достаточное быстродействие и надежность работы сети. Вышеперечисленные возможности имеются во всех используемых сегодня версиях операционной системы Windows. Вкратце расскажем об основных отличиях последних ОС семейства Windows.

Windows 2000

Microsoft в конце 1998 г. объявила, что Windows NT 5.0 будет называться Windows 2000 и одинаково успешно работать как для сетей, так и для одиночных пользователей.

17 февраля 2000 г. вышла финальная версия Windows 2000, которая сочетала в себе достоинства и недостатки версий, описанных выше, но зато успешно могла работать на отдельных компьютерах. Поскольку производительность компьютеров растет огромными темпами, а из популярных программ для DOS остались только игры, без которых вполне можно обойтись, Windows 2000 стала пользоваться успехом у простых пользователей благодаря своей надежности, не утратив того доверия, которое профессионалы испытывали к Windows NT.

WindowsMillenniumEdition (ME)

Несмотря на заявление Билла Гейтса еще в 1995 г. о том, что после Windows 98 все ОС будут создаваться на основе NT, компании пришлось пойти на попятную и создать операционную систему на основе старого ядра. Это было связано с тем, что разработка домашней версии Windows 2000 заняла больше времени, чем планировалось, технический прогресс двигался вперед семимильными шагами и Windows 98 стала отставать от него.

Millennium не стала революционной системой, поскольку новых функций в ней было немного: спящий режим, восстановление системы, новый WindowsMediaPlayer, поддержка последних версий оборудования. Зато она оказалась более стабильной и быстрой, чем предшественница – Windows 98, что и обеспечило ее успех на рынке.

Windows XP

Windows ME стала последней версией «домашнего» семейства Win9x/Me. 25 октября 2001 г. поступила в продажу Windows XP, созданная на базе NT 5.1, для домашнего (HomeEdition) и профессионального (ProfessionalEdition) использования. Хотя до сих пор представители этого семейства использовались в основном для работы, ХР отличается универсальностью: она прекрасно справляется с любыми типами программ.

ХР вобрала в себя достоинства Win9x/Me и NT и заняла достойное место и на домашних машинах, и на рабочих местах. Возможность дистанционного управления и настройки системы оценили и те, кому приходится бегать по клиентам для настройки их ОС, и те, кто часто обращается за такой помощью. Сегодня ХР – самая популярная операционная система.

Настройка параметров сетевых компонентов

Общие замечания . Все операции рассматриваются для среды ОС Windows XP с установленным Service Pack 1. В данном тексте при описании порядка выбора объектов интерфейса предполагается установка курсора мыши на указанный объект и выполнение одиночного щелчка левой кнопкой мыши (предварительно настроенной для работы пользователя-правши). Все остальные случаи воздействия на элементы интерфейса будут оговорены отдельно. Важно! Для выполнения некоторых сетевых настроек пользователь должен обладать правами администратора домена (системного администратора).

Настройка параметров подключения

Для подключения компьютера к локальной сети необходимо установить сетевой адаптер и инсталлировать необходимые драйверы. Эта процедура описана в разделе 2.2 «Устройства ввода и вывода информации». Далее необходимо настроить сетевой адаптер для работы в локальной сети. Минимальная настройка заключается в указании параметров IP-адреса компьютера пользователя. Самый простой способ – воспользоваться услугами DHCP-сервера. Настройка параметров IP-адреса выполняется в

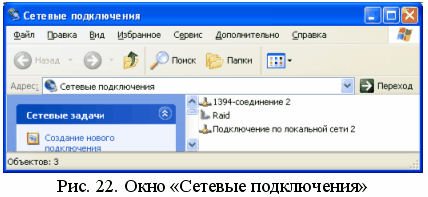

окне свойств подключения. Для того чтобы открыть окно свойств подключения по локальной сети необходимо в меню «Пуск» выбрать пункт «Подключение» и сделать щелчок левой кнопкой мыши на строке «Отобразить все подключения». В открывшемся окне (рис. 22) «Сетевые подключения» сделать щелчок правой кнопкой мыши на том подключении, которое нуждается в настройке и в появившемся контекстном меню выбрать строку «Свойства». В открывшемся окне свойств (рис. 23) указывается какое сетевое оборудование задействовано для данного подключения и какие программные средства ему необходимы для выполнения задач, решаемых пользователем. В указанном окне при нажатии кнопки «Настройка» предоставляются возможности по настройке сетевого адаптера, аналогичные рассмотренным в разделе 2.2 «Устройства ввода и вывода информации». В разделе описания компонентов перечислены установленные для данного

сетевого адаптера программные компоненты. «ClientforMicrosoftNetworks» позволяет пользователю, работающему на локальном компьютере получать доступ к сетевым ресурсам (при условии соблюдения прав доступа). «FileandPrinterSharingforMicrosoftNetworks» наоборот предоставляет возможность другим пользователям сети работать с ресурсами Вашего компьютера. Если в локальной сети, к которой подключен Ваш компьютер, нет компьютеров, работающих под управлением других операционных систем, этого вполне достаточно. Обычно эти компоненты устанавливаются и настраиваются ОС Windows XP автоматически.

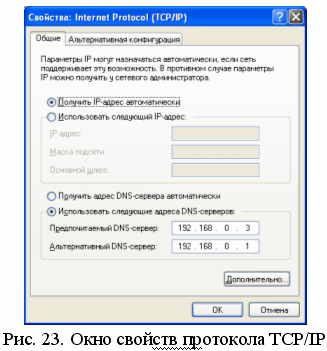

Протокол TCP/IP также устанавливается автоматически, но требует настройки в соответствии с правилами, принятыми в конкретной локальной сети. Для настройки протокола TCP/IP необходимо выбрать соответствующую строку в разделе компонентов и нажать кнопку «Свойства». В открывшемся окне свойств протокола (рис. 23) при функционирующем сервисе DHCP необходимо установить переключатель в положение «Получить IP-адрес автоматически».

Для более устойчивой и быстрой работы в сети желательно отказаться от автоматического получения адреса DNS-сервера и установить адреса вручную. Перед установкой адресов их значения необходимо узнать у сетевого администратора. Если данный компьютер входит в состав другой сети, параметры его «членства» в этой сети настраиваются на вкладке «Альтернативная конфигурация». Дополнительные параметры настройки протокола можно увидеть, щелкнув на кнопке «Дополнительно». В открывшемся окне вкладки «Параметры IP», «DNS» и «WINS» показывают соответствующие настройки. WINS (WindowsInternetNameService) обеспечивает службу динамических реплицируемых баз данных, которая может регистрировать и разрешать NetBIOS-имена, используемые в сети, в IP-адреса. Вкладка параметры позволяет установить контроль сетевого трафика (обмена) данного компьютера.

Настройка параметров TCP/IP-протокола может быть выполнена вручную. Для этого необходимо у системного администратора узнать IP-адрес, выделенный Вашему компьютеру, установить переключатель в положение «Использовать следующий IP-адрес» и указать его значение вручную, после чего нажать кнопку «ОК». После установки IP-адреса компьютер потребует перезагрузки.

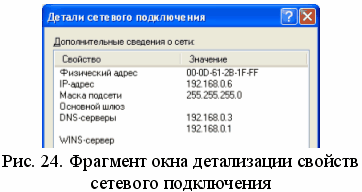

Для просмотра состояния сетевого подключения, необходимо щелкнув в окне «Сетевые подключения» на интересующем подключении правой кнопкой выбрать в контекстном меню пункт «Состояние». На вкладке «Общие» указывается длительность подключения с момента последней загрузки ОС, скорость подключения и количество обработанных пакетов. Нажатие кнопки «Свойства» приводит к открытию описанного выше окна свойств, кнопка «Отключить» прекращает функционирование данного подключения, но не уничтожает его настройки. Щёлкнув на вкладке

«Подробности» можно реинициализировать подключение, нажав кнопку «Исправить» и просмотреть некоторые параметры адресации протокола TCP/IP. Более подробно их же можно увидеть, нажав кнопку «Подробности». В окне «Детали сетевого подключения» (рис. 24) отображается MAC-адрес сетевого адаптера (физический адрес) и детали настройки сетевых служб.

Подключение сетевого принтера

Доступ кроме каталогов и дисков можно открыть к периферийным устройствам, например, принтеру. Принципы открытия доступа к устройству аналогичны с открытием доступа к диску или каталогу.

Чтобы сделать принтер Вашего компьютера общим необходимо:

Нажать кнопку Пуск, открыть каталог «Принтеры и факсы», правой кнопкой мыши щелкнуть на принтере, который нужно сделать общим, и выбрать команду «Общий доступ». На вкладке «Доступ» щелкнуть переключатель «Общий ресурс» и ввести имя общего принтера.

Если принтер должен совместно использоваться различными платформами или операционными системами, нажать кнопку «Дополнительные драйверы», выбрать те среды и операционные системы, которые будут использовать этот принтер, и нажать кнопку ОК, чтобы установить необходимые драйверы. Затем нажать кнопку «ОК» либо, если были установлены дополнительные драйверы, кнопку «Закрыть».

Чтобы подключиться к сетевому принтеру необходимо:

Нажать кнопку «Пуск» и выбрать каталог «Принтеры и факсы» и щелкнуть значок «Установка принтера», чтобы запустить Мастер установки принтера. В окне Мастера установки принтера нажать кнопку «Далее», в следующем окне Мастера… щелкнуть переключатель «Сетевой принтер» и вновь нажать кнопку «Далее». Затем щелкнуть на переключателе «Подключиться к принтеру или выполнить обзор принтеров (кнопка "Далее")» и на кнопке «Далее». В открывшемся окне выбрать один из доступных сетевых принтеров и вновь нажать кнопку «Далее». В следующем окне выбрать использовать или нет устанавливаемый принтер по умолчанию (при использовании принтера по умолчанию все печатаемые документы будут отправляться на новый принтер) и повторно нажать кнопку «Далее». В последнем окне нажать кнопку «Готово».

В папке «Принтеры и факсы» появится значок для этого принтера.

Примечания

Возможность подключения к принтеру по его URL-адресу позволяет подключаться к принтерам через Интернет (при наличии разрешения на использование этих принтеров).

Если не удается подключиться к принтеру с использованием его URL-адреса в общем формате, необходимо изучить документацию по принтеру или обратиться к сетевому администратору.

Также можно подключиться к принтеру, перетащив его из папки «Принтеры» сервера печати в папку «Принтеры и факсы» локального компьютера либо щелкнув правой кнопкой мыши его значок и выбрав команду «Подключиться».

После подключения к общему принтеру по сети можно использовать его так же, как если бы он был подключен к локальному компьютеру.

Подключение сетевого диска

Подключение сетевого диска предоставляет возможность работать с подключенным диском, практически как с диском локального компьютера. Для подключения сетевого диска необходимо открыть программу «Проводник» и в меню «Сервис» выбрать команду «Подключить сетевой диск».

В поле «Папка» ввести путь, на котором находится общий ресурс либо нажать кнопку «Обзор» и в открывшемся окне выбрать компьютер и его ресурс, подключаемый в качестве диска локального компьютера. Если для подключения требуется пароль, выводится приглашение.

Примечания

Можно также щелкнуть правой кнопкой на значке «Мой компьютер» или «Сетевое окружение», а затем выбрать команду «Подключить сетевой диск».

Чтобы сетевой диск подключался каждый раз при входе в систему, необходимо установить флажок «Восстанавливать при входе в систему».

Сетевые диски доступны, только если доступен ведомый компьютер.

Сетевому диску можно назначить другую букву диска, отключив диск, а затем при его подключении указав новую букву диска.

Технологии создания сетей

Курс лекции по компьютерным сетям

Корпоративные сети

Выбор оптимальных сетевых решений на базе многозадачных операционных систем для построения компьютерной сети вуза

Техническая диагностика средств вычислительной техники

Проектирование "домашней" локальной сети

Корпоративная локальная компьютерная сеть на предприятии по разработке программного обеспечения

Анализ и оценка типовых топологий вычислительных сетей

Компьютерные сети и телекоммуникации

Использование высоких технологий криминальной средой. Борьба с преступлениями в сфере компьютерной информации

Проект информационно-вычислительной сети Мелитопольского межрайонного онкологического диспансера

Совершенствование существующей локальной вычислительной сети Солнечногорского филиала Современной Гуманитарной Академии

Экономическая деятельность и ее информационное обеспечение

Дистанционные технологии в образовании

Системы телекоммуникации и связи

Построение локальной вычислительной сети предприятия

Проектирование локально-вычислительной сети

Реорганизация схемы управления и оптимизация сегмента сети передачи данных

Разработка системы управления технологическим сегментом сети

Виды локальных сетей
