Реферат: Проектирование системы сбора данных

ФИЛИАЛ МОСКОВСКОЙ ГОСУДАРСТВЕННОЙ АКАДЕМИИ ПРИБОРОСТРОЕНИЯ И ИНФОРМАТИКИ

В Г. УГЛИЧ

Кафедра « ТОЧНЫЕ ПРРИБОРЫ И ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ »

КУРСОВОЙ ПРОЕКТ

по дисциплине

«Микропроцессорная измерительная техника»

на тему : «Проектирование системы сбора данных»

г. Углич 2000 г.

СОДЕРЖАНИЕ

1. ВВЕДЕНИЕ

В настоящее время проектированию измерительных систем уделяется много времени. Делается большой акцент на применение в этих системах электронно-цифровых приборов. Высокая скорость измерения параметров, удобная форма представления информации, гибкий интерфейс, сравнительно небольшая погрешность измерения по сравнению с механическими и электромеханическими средствами измерения все эти и многие другие преимущества делаю данную систему перспективной в развитии и в дальнейшем использовании во многих отраслях производства.

Развитие микроэлектроники и широкое применение ее изделий в промышленном производстве, в устройствах и системах управления самыми разнообразными объектами и процессами является в настоящее время одним из основных направлений научно-технического прогресса.

Использование микроконтроллеров в изделиях не только приводит к повышению технико-экономических показателей (надежности, потребляемой мощности, габаритных размеров), но и позволяет сократить время разработки изделий и делает их модифицируемыми, адаптивными, а также позволяет уменьшить их стоимость. Использование микроконтроллеров в системах управления обеспечивает достижение высоких показателей эффективности при низкой стоимости.

Системы сбора данных в наши дни сделали большой шаг в вперед и в плотную приблизились к использованию совершенных электронных технологий. Сейчас, многие системы сбора данных состоящие из аналогового коммутатора, усилителя выборки-хранения, АЦП, стали размещать на одной интегральной микросхеме, что сравнительно повлияло на скорость обработки данных, удобство в использовании, и конечно же на их стоимость.

2. ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Требуется спроектировать систему сбора данных предназначенную для сбора и первичной обработки информации поступающей с четырех датчиков давления и датчика контроля за давлением.

Основные характеристики:

3. РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ. ОБОБЩЕННЫЙ АЛГОРИТМ РАБОТЫ

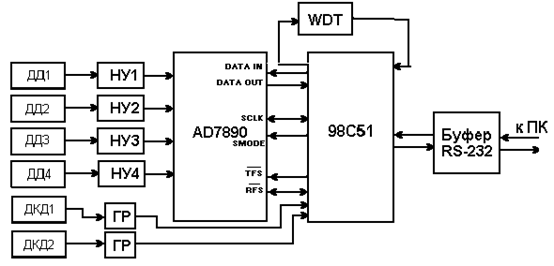

Структурная схема системы сбора данных представлена на рис.1

Обобщенная структурная схема системы сбора данных.

ДД1,ДД2,ДД3 – линейные датчики давления,

ДД4- нелинейный датчик давления,

ДКД1, ДКД2 – датчики контроля за давлением

AD7890 – АЦП, УВХ, ИОН, аналоговый коммутатор,

98С51 – микро-ЭВМ,

WDT –сторожевой таймер.

Рисунок 1.

Датчики давления преобразовывают измеренное давление в электрический сигнал.

Нормирующие усилители преобразовывают выходное напряжение с датчиков давления к входному напряжению АЦП.

AD7890 (далее АЦП) служит для того чтобы, переключать требуемый канал коммутатора, преобразовать аналоговую величину напряжения в соответствующий ей двоичный цифровой код.

Однокристальная микро-ЭВМ предназначена для того чтобы:

· производить расчет - Р(код) по известной статической характеристике датчика давления;

· передавать рассчитанное давление по последовательному интерфейсу RS-232 в ПК.

Буфер последовательного интерфейса RS-232 введен в схему, для того чтобы преобразовывать логические уровни между ПК и микро-ЭВМ и микро-ЭВМ и ПК.

Т.К. работа системы производится в автономном режиме и она не предусмотрена для работы с оператором, то в состав системы дополнительно вводится интегральная микросхема сторожевого таймера, предназначенная для вывода микро-ЭВМ из состояния зависания и ее сбросе при включении питания.

Временная диаграмма работы сторожевого таймера представлена на листе 2 графической части.

Блок схема обобщенного алгоритма работы представлена в приложении 4.

При включении питания микро-ЭВМ 89С51 реализует подпрограмму инициализации (1. инициализация УАПП, 2. установка приоритета прерываний, 7. разрешение прерываний). По запросу от ПК «Считать измеренное давление с датчика N» (где N – номер датчика давления), МП последовательно выдает с линии 1 порта 1(Р1.1), байт данных (в котором 1-ый, 2-ой и 3-ий биты указывают на выбор канала мультиплексора) на вход АЦП — DATA IN. Прием каждого бита этого байта происходит по фронту импульсов сигнала поступающего на вход SCLK от МП с линии 2 порта 1 (Р 1.2). Передача этого байта стробируется сигналом (низкий уровень), поступающего на вход от МП с линии 4 порта 1 (см. графическую часть лист 2) Приняв байт информации АЦП производит переключение требуемого канала. После этого МП выдает отрицательный импульс на вывод с линии 7 порта 1 и по положительному переходу этого импульса начинается процесс преобразования напряжение в двоичный код, которое поступает от датчика давления – N. По истечении 5.9 mс (время преобразования ) АЦП готов к последовательной передачи полученного 12-ти разрядного двоичного кода. Процесс передачи данных от АЦП к МП производится при стробировании сигнала (низкий уровень), поступающего с линии 5 порта 1 на вывод (см. графическую часть лист 2). Формат посылки состоит из 15-ти бит (первые три бита несут за собой номер включенного текущего канала, а остальные 12 бит двоичный код ). Приняв двоичный код, МП путем математических вычислений(см. п.5) находит зависимость Р(код) и посылает в ПК по последовательному интерфейсу RS-232 полученное значение давления P. На этом цикл работы системы заканчивается.

4. РАЗРАБОТКА И РАСЧЕТ ЭЛЕМЕНТОВ ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

4.1 Выбор микропроцессорного комплекта

В соответствии с заданием ядром системы послужила однокристальная микро-ЭВМ 89С51 фирмы Atmel.

Основные характеристики однокристальной микро-ЭВМ 89С51:

• Совместима с однокристальной микро-ЭВМ серии MCS-51™

• 4Kb ре-программируемой флешь памяти

– допустимо: 1000 циклов Записи/Стирания

• Рабочий диапазон частоты синхронизации : от 0 Гц до 24 МГц

• 128 x 8-бит встроенного ОЗУ

• 32 программируемых I/O линии

• Два 16-разрядных таймер/счетчика

• Семь источников внешних прерываний

• Программируемый УАПП

• Возможность включения режима пониженного энергопотребления

4.1.1 Аппаратное сопряжение ПК и микроконтроллера

Для решения задачи сопряжения ПК и микроконтроллера было решено использовать интерфейс RS-232C.

Последовательный порт используется в качестве универсального асинхронного приемопередатчика (УАПП) с фиксированной или переменной скоростью последовательного обмена информацией и возможностью дуплексного включения.

Последовательный интерфейс микроконтроллера МК-51 может работать в следующих четырех режимах:

· Режим 0. Информация передается и принимается через вход RxD приемника (вывод P3.0). Через выход передатчика TxD (вывод P3.1) выдаются импульсы синхронизации, стробирующие каждый передаваемый или принимаемый бит информации. Формат посылки – 8 бит. Частота приема и передачи – тактовая частота микроконтроллера.

· Режим 1. Информация передается через выход передатчика TxD, а принимается через вход приемника RxD. Формат посылки – 10 бит: старт-бит (ноль), восемь бит данных, программируемый девятый бит и стоп-бит (единица). Частота приема и передачи задается таймером/счетчиком 1.

· Режим 2. Информация передается через выход передатчика TxD, а принимается через вход приемника RxD. Формат посылки – 11 бит: старт-бит (ноль), восемь бит данных, программируемый девятый бит и 2 стоп-бита (единицы). Передаваемый девятый бит данных принимает значение бита ТВ8 из регистра специальных функций SCON. Бит ТВ8 в регистре SCON может быть программно установлен в «0» или в «1», или в него, к примеру, можно поместить значение бита Р из регистра PSW для повышения достоверности принимаемой информации (контроль по паритету). При приеме девятый бит данных принятой посылки поступает в бит RB8 регистра SCON. Частота приема и передачи в режиме 2 задается программно и может быть равна тактовой частоте микроконтроллера деленной на 32 или на 64.

· Режим 3. Режим 3 полностью идентичен режиму 2 за исключением частоты приема и передачи, которая в режиме 3 задается таймером/счетчиком 1.

Для реализации обмена информацией между ПК и микроконтроллером наиболее удобным является режим 2, т.к. для работы в этом режиме не требуется таймер/счетчик. Этот режим полностью удовлетворяет предъявленным требованиям.

4.1.2 Выбор кварцевого резонатора

Для работы МП необходим кварцевый резонатор который подключается к выводам XTAL1 и XTAL2 (см. графическую часть курсового проекта, лист 1)

Рабочая частота кварцевого резонатора непосредственно связана со скоростью работы УАПП, мы выбираем из п.1 f _рез =11.059 МГц

4.1.3 Выбор с корости приема/передачи по RS-232

Скорость приема/передачи, т.е. частота работы универсального асинхронного приемопередатчика (УАПП) в режиме 2 зависит от значения управляющего бита SMOD в регистре специальных функций.

Частота передачи определяется выражением:

f =(2^SMOD /64)f _рез .

Иными словами, при SMOD=0 частота передачи равна (1/64)f _рез , а при SMOD=1 равна (1/32)f _рез .

Исходя из вышеизложенного, выберем частоту приема данных при SMOD=1. Если f _рез =11,059 МГц, тогда частота приема данных будет 19,2 КБод.

Другие значения частот кварца могут быть выбраны из таблиц в п.1 и п.2.

4.1.4 Разработка формата принимаемых и передаваемых данных по RS-232

Формат принимаемых и передаваемых данных почти полностью описан режимом 2 работы последовательного интерфейса.

Формат должен состоять из 11 бит:

· стартовый бит – ноль;

· восемь бит данных;

· девятый бит – контроль по паритету, для повышения достоверности принимаемой информации;

· два стоповых бита – единицы.

4 .2 Выбор буфера RS-232

Обмен данными между ПК и микроконтроллером будет производиться по последовательному интерфейсу RS-232. Т.к. стандартный уровень сигналов RS-232 - -12 В и +12 В, а стандартный уровень сигналов асинхронного интерфейса микроконтроллера 89С51 – +5 В необходимо обеспечить согласование уровней между RS-232 и 89С51. Преобразование напряжения будет производить цифровая интегральная микросхема ADM 202E. Выбор данной микросхемы был произведен исходя из ТЗ (техническое задание). Основные характеристики цифровой интегральной микросхемы ADM 202E приведены в табл. 3.

Таблица 3.

Основные характеристики цифровой интегральной микросхемы ADM 202E

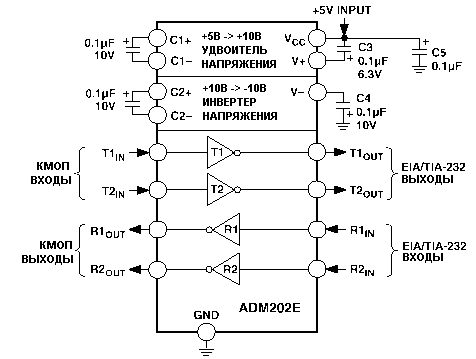

Функциональная блок-схема интегральной микросхемы ADM 202E представлена на рис.2

Функциональная блок-схема интегральной микросхемы ADM 202E

Рисунок. 2

4.3 Выбор АЦП.

В качестве аналого-цифрового преобразователя послужила интегральная микросхема фирмы Analog Devices – AD7890-2. Выбор данной микросхемы был произведен исходя из ТЗ

Основные характеристики:

• 12-разрядный АЦП, время преобразования 5.9 мкс

• Восемь входных аналоговых каналов

• Входной диапазон :

от 0 В до +2.5 В

• Раздельный доступ к мультиплексору и к АЦП

• Встроенный источник опорного напряжения +2.5 В (возможно подключение внешнего.)

• Высокая скорость, «гибкость», последовательный интерфейс

• Низкая потребляемая мощность (50 мВт максимум)

• Режим пониженного энергопотребления (75 мкВт).

Функциональная блок-схема интегральной микросхемы AD 7890-2 представлена на рис.3

Функциональная блок-схема интегральной микросхемы AD 7890-2

Рисунок 3

4 .3.1 Расчет погрешности вносимой АЦП.

Аналого-цифровой преобразователь вносит следующие виды погрешностей:

· нелинейности (погрешность нелинейности- это максимальное отклонение линеаризованной реальной характеристики преобразования от прямой линии, проходящей через крайние точки этой характеристики преобразования АЦП.);

· дифференциальной нелинейности(погрешность дифференциальной нелинейности- это отклонение фактической разности уровней (входного сигнала АЦП), соответствующим двум соседним переключениям кода, от идеального значения этой разности, равной 1 МЗР. Для идеального АЦП разница уровней между соседними переключениями кода в точности равна 1 МЗР.);

· погрешность полной шкалы (погрешность полной шкалы- это отклонение уровня входного сигнала, соответствующего последнему переключению кода от идеального значения, после того как была откорректирована погрешность биполярного нуля.);

В табл. 4 приведены погрешности взятые из каталога, на интегральную микросхему AD7890 фирмы Analog Devices

Таблица 4

Основный погрешности интегральной микросхемы AD7890

4.4 Выбор сторожевого таймера.

Т.к. работа системы происходит в автономном режиме и не предусматривает работу оператора с ней, то для случая зависания микро-ЭВМ в схему системы сбора данных добавляется интегральная микросхема MAX690AMJA – сторожевой таймер. Выполняющая две основные функции: выведение МП из состояния зависания и сброс МП при включении питания.

Основные характеристики интегральной микросхемы МАХ690AMJA:

• Время сброса: 200 мС

• Рабочий диапазон напряжения питания: от 1 до 5.5 В

• Ток потребления: 200 мкА

• температурный диапазон эксплуатации: от –55 до +125 °C.

4.5 Выбор интегральной микросхемы операционного усилителя

Нормирующий усилитель выполнен на аналоговой микросхеме OP-27А (операционный усилитель), исполненной в восьми контактном DIP-корпусе. Основные хар-ки операционного усилителя OP-27A приведены в табл.5.

Таблица 5

Основные характеристики аналоговой микросхемы ОР-27А

В систему сбора данных входят три линейных и один нелинейный датчики давления. Выходной диапазон напряжения нелинейного датчика давления составляет -2.5..+2.5, в входной диапазон АЦП – 0..+2.5. Согласовать уровни напряжения выхода датчика давления и входа АЦП можно с помощью схемы представленной на рис. 4. Данная схема состоит из: операционного усилителя – DA1, повторителя напряжения – DA2, схемы смещения – R1 и R2, схемы защиты – VD1 и VD2.. Для того чтобы не нагружать источник опорного напряжения[1] в состав схемы нормирующего усилителя вводится повторитель напряжения. Данная схема вносит в ССД погрешность.

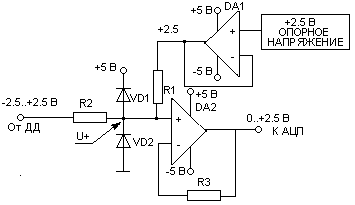

Нормирующий усилитель

R1,R2 – 4 0 КОм,

R3 – 2 0 КОм.

VD1, VD2 – схема защиты

Рисунок 4

4 . 5.1 Расчет погрешностей нормирующего усилителя

Суммарная погрешность нормирующего усилителя складывается из погрешности напряжения смещения (D_{U см} ), погрешности тока сдвига (D_{I сдв} ), погрешности обратного тока диодов (В схеме защиты используются диоды марки 1N914A с обратным током утечки I_{Д ОБР.} =25 нА. Рассмотрим худший случай, когда I_{Д ОБР.} == 2*I_{Д ОБР.} ) (D_{I д обр.} ), погрешности КООС (D_КООС ), погрешности разброса параметров сопротивлений от номинального значения (D_{R1 R2 MAX} ).

Оценка погрешности от напряжения смещения (D_Uсм )

D_Uсм = Uсм*Ку

где Ку – коэффициент усиления (в нашем случае Ку=1)

D_Uсм =25 мкВ

D_Uсм% =

D_Uсм% =0.001 %

Оценка погрешности от обратного тока диодов (D_{Iд обр} )

U_{+ д} = I_{Д ОБР.} *R2

U_{+ д} =0.002

D_{Iд обр} = U_{+ д} * Ку

D_{Iд обр} =2 мВ

D_{Iд обр%} =

D_{Iд обр%} =0.0016

Оценка погрешности от КООС (D_КООС )

,

где Кд – коэффициент усиления дифференциального сигнала (Кд =1);

К_С – коэффициент усиления синфазного сигнала

К_С =1/501190

К_С =1.96*10^-6

D_КООС =U_{ВХ СИН MAX} *K_C ,

где U_{ВХ СИН MAX} – синфазное максимальное входное напряжение (U_{ВХ СИН MAX} =2.5 В).

D_КООС =2.5*1.996*10^-6

D_КООС =7.7 мкВ

D_{КООС %} =

D_{КООС %} =0.0003

Оценка погрешности от тока сдвига (D_Iсдв )

U₊ =I_СДВ *R2

где U₊ - см. рис.4

U₊ = 0.7 мкВ

D_Iсдв = U₊ *Ку

D_Iсдв =0.7 мкВ

D_{Iсдв %} =

D_{Iсдв %} =0.00004%

Оценка погрешности вносимой разбросам сопротивлений R1 и R2 от их номинального значения.

Для того чтобы уменьшить погрешность выбираем сопротивления с отклонениями от номинального значения ± 0.05%

R1_MIN = 39,996 Ом

R2_MAX =40,004 Ом

Ток протекаемый через R1 и R2 будет

И тогда общая погрешность нормирующего усилителя будет равна

D_НУ =((D_R1R1max +D_Iсдв +D_КООС +D_{Iд обр} +D_Uсм )/Ку)*100

4.6 Выбор и расчет внешних элементов гальванической развязки

В качестве элементов гальванической развязки используется цифровая микросхема 249ЛП5 - оптоэлектронный переключатель на основе диодных оптопар выполненных в металлостеклянном корпусе. основные характеристики цифровой микросхемы 249ЛП5 приведены в табл. 5.

Таблица 5

Основные характеристики цифровой микросхемы 249ЛП5

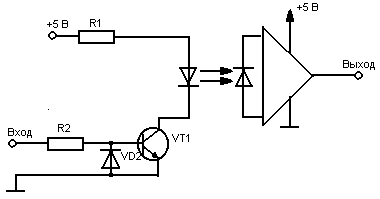

Принципиальная схема подключения элемента гальванической развязки в соответствии с ТЗ приведена на рис. 5

Схема включения элемента гальванической развязки

R2, VT1 –схема усиления входного тока,

Рисунок 5

Выходной ток ДКД усиливается с помощью транзистора VT1 т.к. максимальный выходной ток датчика контроля за давлением меньше, чем входной ток элемента гальвано развязки.

Значения сопротивления R1 можно рассчитать по следующей формуле

при I_Д =5 мА, а значение сопротивления R2 будет равно

где U_{БЭ VT1} – напряжение насыщения на переходе база - эмиттер транзистора VT1;U_{ВХ_М IN} – минимальное входное напряжение (2.4 В - уровень ТТЛШ);

I_Б – ток протекающий через базу VT1

где I_К – ток протекающий через коллектор VT1 (I_К = I_Д )

5 . АПРОКСИМАЦИЯ СТАТИЧЕСКОЙ ХАРАКТЕРИСТИКИ НЕЛИНЕЙНОГО ДАТЧИКА

Уравнение аппроксимированного участка статической характеристики нелинейного датчика выглядит следующим образом:

где a и b – коэффициенты, представленные в форме чисел с фиксированной точкой.

С АЦП приходит 12-ти разрядный код в диапазоне 0..4095,что соответствует диапазону входных напряжений 0 ...+2.5 В.

Разрешающую способность по напряжению можно рассчитать как:

где МЗР =

где U_{ВХ MAX} – максимальное входное напряжение подаваемое на вход АЦП;

U_{ВХ MIN} – минимальное входное напряжение подаваемое на вход

Выразив p из (2) и приняв во внимание (3), формула нахождения давления от напряжения примет следующий вид:

Для уменьшения погрешности аппроксимации статическая характеристика нелинейного датчика давления делится на 4 равных отрезка и находятся коэффициенты a и b (см. табл.6) для уравнения вида p(код)=a*код+b описывающего каждый из этих отрезков.

Таблица 6

Таблица переведенных коэффициентов

Аппроксимация статической характеристики нелинейного датчика давления была произведена с помощью программы MATHCAD 8.0 (см п.5)

5.1 Оценка погрешности аппроксимации

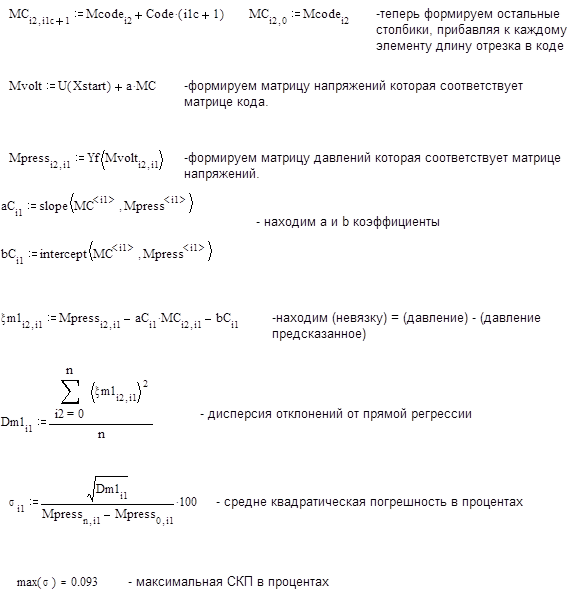

Оценка этой погрешности была произведена на программе MATHCAD 8.0 (см п.4), и она составляет D_АПР =0.093 %

6 . ВЫБОР ФОРМАТА ДАННЫХ

В курсовом проекте выбран формат чисел с фиксированной точкой.

Для коэффициентов a выделяется три байта под дробную часть и один байт под целую часть, а для b два байта под дробную часть и один байт под целую часть Для кода достаточно двух байт, а для результата три байта под целую и два байта под дробную части соответственно.

6.1 Оценка погрешности от перевода коэффициентов

В соответствии с выбранным форматом данных данную погрешность можно найти так:

D_{пер.коэф} =Dk*код+Db=2^{- 24} *4096-2^{- 16}

7. ОЦЕНКА ПОГРЕШНОСТЕЙ

При расчетах в курсовой работе мы оценили погрешности возникающие от АЦП, аппроксимации, нормирующего усилителя и других. Суммарная погрешность всей ССД равняется сумме найденных погрешностей, то есть:

D_СУМ =D_АЦП +D_НУ +D_АПР +D_{пер.коэф}

где D_АЦП – погрешность вносимая от АЦП (см табл.4);

D_НУ - погрешность от нормирующего усилителя (см. ф.(1));

D_АПР - погрешность от аппроксимации(см.п.4);

D_{пер.коэф} - погрешность от перевода коэффициентов (см. 4)

D_СУМ =0,1098+??+0.093+0.044

8. РАСЧЕТ ПОТРЕБЛЯЕМОЙ МОШНОСТИ ОСНОВНЫМИ ЭЛЕМЕНТАМИ СХЕМЫ

Примерную потребляемую мощность можно найти по формуле

где Р_МП – мощность потребляемая МП(Р_МП =0,1 Вт);

Р_АЦП - мощность потребляемая АЦП(Р_АЦП =0.0050 Вт);

Р_WDT - мощность потребляемая сторожевым таймером (Р_WDT =0.001);

P_БУФ - мощность потребляемая буфером порта RS-232 (P_БУФ =0.01);

P_ОУ - мощность потребляемая операционным усилителем (P_ОУ =0.09);

ПРИЛОЖЕНИЯ

Приложение 1

Точные значения кварцев

Приложение 2

Возможные значения кварцев

SMOD=0

SMOD=1

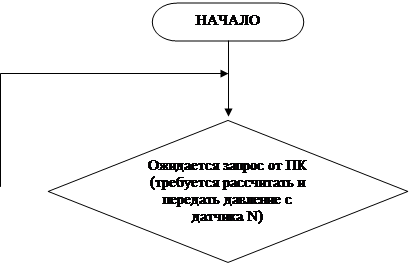

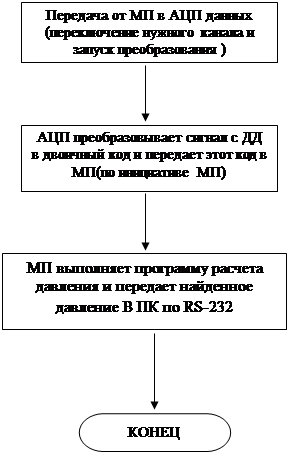

Приложение 3 ОБОБЩЕННЫЙ АЛГОРИТМ РАБОТЫ

Нет

Да

Приложение 5

Подпрограмма инициализации

MOV SCON,#10010000b ; устанавливается второй режим УАПП

SETB 87h,1 ;SMOD=1

MOV IP,#00010000b ;высокий уровень приоритета прерывания у приема передатчика

MOV IE,#10010000b ; разрешаем прерывания

Подпрограмма записи 12-ти бит в управляющий регистр AD7890

SETB P1.2 ;Устанавливаем линию SCLK

SETB P1.4; Устанавливаем линию TFS

MOV R1,0Ch ; организовываем счетчик переданных бит (12)

MOV A,R0 ; загружаем а аккумулятор передаваемые биты

MET0: RRC A ; проталкиваем во флаг С передаваемый бит

MOV P1.1,C ; выставляем передаваемый бит на Р1.1

ACALL DELAY ;ожидаем

CPL P1.2 ;инверсия Р1.2

ACALL DELAY ;ожидаем

CPL P1.2 ; инверсия Р1.2

DJNZ R2,MET0

CPL P1.4

Подпрограмма задержки на 0.00 6 сек.

DELAY: MOV R0,C8h

MET1: NOP

DJNZ R0,MET1

RET

Подпрограмма задержки на 0.6 сек.

DELAY2: MOV R0,Ah

` MOV R1,Ah

MET1: NOP

MET2: NOP

DJNZ R1,MET2

DJNZ R0,MET1

RET

Подпрограмма работы с WDT

ACALL DELAY2 ;ожидаем

CPL P1.6

ACALL DELAY2 ;ожидаем

CPL P1.6

Подпрограмма чтения 15-ти бит с линии DATA OUT AD7890

SETB P1.2 ;Устанавливаем линию SCLK

SETB P1.3; Устанавливаем линию RFS

MOV R2,08h ; организовываем счетчик принятых бит в аккумулятор (если R2=0 – аккумулятор полный

ACALL DELAY ;ожидаем

CPL P1.2 ;инверсия Р1.2

ACALL DELAY ;ожидаем

CPL P1.2 ;инверсия Р1.2

MET0: MOV C,P1.0 ; принимаем бит на Р1.0 и отправляем его во флаг

RLC A ; достаем из флага С принятый бит

DEC R2

JZ MET2 ; если байт принят R2=0

MOV R3,A ; тогда занесем из А в R3 принятый байт

CLR A ; и обнулим аккумулятор, если не принят то -

MET2: ACALL DELAY ;ожидаем

CPL P1.2 ; инверсия Р1.2

ACALL DELAY ;ожидаем

DJNZ R2,MET0

MOV R2,07h ;приняли первые восемь бит, теперь приймем еще семь

CPL P1.2 ;инверсия Р1.2

MET3: MOV C,P1.0 ; принимаем бит на Р1.0 и отправляем его во флаг

RLC A ; достаем из флага С принятый бит

DEC R2

JZ MET4

MOV R4,A

CLR A

MET4: ACALL DELAY ;ожидаем

CPL P1.2 ; инверсия Р1.2

ACALL DELAY ;ожидаем

DJNZ R2,MET3 ;ну вот, и все готово младшая часть посылки находится (8 бит) в R3, а старшая (7 бит) в R4

CPL P1.4

; Подпрограмма выбора коэффициентов нелинейного датчика

MOV DPL,00h

MOV DPH,04h

MOV A,#00001100b

ANL A,R0

RL A

RL A

CLR 0D4H

CLR 0D3H

MOV R0,#0AH

MOV R1,#04H

M1: MOV A,#06H

MOVC A,@A+DPTR

MOV @R0,A

INC R6

INC R0

DJNZ R1,M1

END

; Подпрограмма умножения двух байт (регистры R0, R1 - 1-ый банк) на три (регистры ; R2, R3, R4 - 1-ый банк ), результат помещается в R3, R4, R5, R6, R7 - 0-ой ; банк.

MOV R4,#0h

MOV R5,#0h

MOV R6,#0h

MOV R7,#0h

MOV R3,#0h

MOV R0,#10h

me1: SETB 0D3h

CLR 0D4h

MOV A,R0

RRC A

MOV R0,A

MOV A,R1

RRC A

MOV R1,A

JNC me2

MOV A,R4

ADD A,5h

MOV 5h,A

MOV A,R3

ADDC A,4h

MOV 4h,A

MOV A,R2

ADDC A,3h

MOV 3h,A

me2: CLR 0D4h

CLR 0D3h

MOV A,R4

RRC A

MOV R4,A

MOV A,R5

RRC A

MOV R5,A

MOV A,R6

RRC A

MOV R6,A

MOV A,R7

RRC A

MOV R7,A

DJNZ r0,MET1

; Подпрограмма сложения пяти байт(R3, R4, R5, R6, R7 - 0-ой банк.

; ) с двумя (R 2(0Dh) ,R 3(0Eh) - 0 -ый банк), результат помещается в R3 (13h) , ; R4 (14h) , R5 (15h) , R6 (16h) , R7 (17h) - 2-ой банк.

CLR 0D3H ;

CLR 0D4H ;

MOV A,R5

ADD A,R3

MOV 12H,A

MOV A,R4

ADDC A,R2

MOV 11H,A

JNC M1

MOV A,#01

ADD A,11H

MOV 11H,A

JNC M1

MOV A,#01H

ADD A,10H

MOV 10H,A

MOV 14h,0Ch

MOV 13h,0Bh

M1: CLR 0D3H

SETB 0D4H

END

Подпрограмма передачи пяти байт находящихся в R3 R4 R5 R6 R7.

;Выбор второго банка

SETB 0D4h

CLR 0D3h

;Передача первого байта данных

MOV A,R7

MOV C,P ;Р - бит четности аккумулятора

MOV TB8,C

MOV SBUF,A

MOV IE,#10010000b ;Выставляется приоритет прерываний

NOP

NOP

NOP

;Передача 2 байта данных

MOV A,R6

MOV C,P

MOV TB8,C

MOV SBUF,A

MOV IE,#10010000b

NOP

NOP

NOP

;Передача 3 байта данных

MOV A,R5

MOV C,P

MOV TB8,C

MOV SBUF,A

MOV IE,#10010000b

NOP

NOP

NOP

;Передача 4 байта данных

MOV A,R4

MOV C,P

MOV TB8,C

MOV SBUF,A

MOV IE,#10010000b

NOP

NOP

NOP

;Передача 5 байта данных

MOV A,R3

MOV C,P

MOV TB8,C

MOV SBUF,A

MOV IE,#10010000b

END

8.СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Каталог по интегральным микросхемам фирмы ANALOG DEVICES за 1996 год.

[1] В качестве источника опорного напряжения будет использоваться внутреннее опорное напряжение интегральной микросхемы AD7890. Вклад погрешности вносимой источником опорного напряжения учитываться не будет.
