Курсовая работа: Информационные технологии, поддерживающие управление бизнес процессами

Курсовая работа по дисциплине «Реинжиниринг бизнес процессов»

Выполнила студентка 5 курса Очной формы обучения Группы ПИ-05-2:Цааева Д.

Грозненский государственный нефтяной институт

Грозный 2009

Бизнес-процесс представляет собой совокупность последовательных, целенаправленных и регламентированных видов деятельности, в которой посредством управляющего воздействия и с помощью ресурсов входы процесса преобразуются в выходы, результаты процесса, представляющие ценность для потребителей. Ключевыми свойствами бизнес-процесса является то, что это конечная и взаимосвязанная совокупность действий, определяемая отношениями, мотивами, ограничениями и ресурсами внутри конечного множества субъектов и объектов, объединяющихся в систему ради общих интересов с целью получения конкретного результата, отчуждаемого или потребляемого самой системой. В сфере информационных технологий может рассматриваться в качестве устойчивого информационного процесса (последовательности работ), относящегося к производственно-хозяйственной деятельности компании и обычно ориентированного на создание новой стоимости. Например, компания может сознательно организовать информационный бизнес-процесс своего основного производства. Бизнес-процесс включает в себя иерархию взаимосвязанных функциональных действий, реализующих одну (или несколько) из бизнес целей компании в информационной системе компании, например, управление и анализ выпуска продукции или ресурсное обеспечение выпуска продукции, под продукцией здесь понимают, например, товары, услуги, решения, документы.

Моделирование бизнес-процесса - процесс отражения субъективного видения потока работ в виде формальной модели, состоящей из взаимосвязанных операций.

В настоящее время на рынке компьютерных технологий представлены несколько специальных программ, позволяющих обследовать предприятие и построить модель. Выбор методологии и инструментов, с помощью которых проводится моделирование бизнес-процессов, основополагающего значения не имеет. Существуют стандартизированные, опробованные временем методологии и инструментальные средства, с помощью которых можно обследовать предприятие и построить его модель. Ключевое их преимущество - простота и доступность к овладению.

Основу многих современных методологий моделирования бизнес-процессов составила методология SADT. В настоящее время наиболее широко используемая методология описания бизнес-процессов - стандарт США IDEF.

Главное достоинство идеи анализа бизнес-процессов предприятия посредством создания его модели - ее универсальность. Во-первых, моделирование бизнес-процессов это ответ практически на все вопросы, касающиеся совершенствования деятельности предприятия и повышения его конкурентоспособности. Во-вторых, руководитель или руководство предприятия, внедрившие у себя конкретную методологию, будет иметь информацию, которая позволит самостоятельно совершенствовать свое предприятие и прогнозировать его будущее.

Целью данной курсовой работы является изучение особенностей моделирования бизнес-процессов.

Для достижения поставленной цели необходимо обеспечить решение следующих задач:

раскрыть сущность и значение моделирования бизнес-процессов;

определить методику проведения моделирования бизнес-процессов;

рассмотреть история развития методологий моделирования бизнес-процессов;

изучить интегрированное средство моделирования ARIS.

Глава 1. Моделирования бизнес-процессов

1.1. Сущность и значение моделирования бизнес-процессов

Моделирование бизнес-процессов позволяет проанализировать не только, как работает предприятие в целом, как оно взаимодействует с внешними организациями, заказчиками и поставщиками, но и как организована деятельность на каждом отдельно взятом рабочем месте.

Моделирование бизнес-процессов - это описание бизнес-процессов предприятия позволяющее руководителю знать, как работают рядовые сотрудники, а рядовым сотрудникам - как работают их коллеги и на какой конечный результат направлена вся их деятельность.

Моделирование бизнес-процессов - это эффективное средство поиска возможностей улучшения деятельности предприятия.

Моделирование бизнес-процессов - это средство позволяющее предвидеть и минимизировать риски, возникающие на различных этапах реорганизации деятельности предприятия.

Моделирование бизнес-процессов - это метод, позволяющий дать оценку текущей деятельности предприятия по отношению к требованиям, предъявляемым к его функционированию, управлению, эффективности, конечным результатам деятельности и степени удовлетворенности клиента.

Моделирование бизнес-процессов - это метод, позволяющий дать стоимостную оценку каждому процессу, взятому в отдельности, и всем бизнес-процессам на предприятии, взятым в совокупности.

Моделирование бизнес-процессов - это всегда верный способ выявления текущих проблем на предприятии и предвидения будущих.

Современные предприятия вынуждены постоянно заниматься улучшением своей деятельности. Это требует разработки новых технологий и приемов ведения бизнеса, повышения качества конечных результатов деятельности и, конечно, внедрения новых, более эффективных методов управления и организации деятельности предприятий.

Какие пути улучшения деятельности предприятия выбирает современный руководитель? Прежде всего, необходимо понять, что ни один руководитель, не хочет потерять самостоятельность в способности находить и принимать решения в вопросах улучшения деятельности предприятия. Потерять самостоятельность в вопросах управления предприятием значит потерять компетентность. Поэтому для современного руководства важнее и естественней не иметь гениев среди своих сотрудников и не покупать передовые и зарекомендовавшие себя во времени технологии и приемы улучшения бизнес-процессов, а обладать необходимой и достаточной информацией о работе своего предприятия и предпочтениях клиентов. Необходимой и достаточной является информация, позволяющая знать не только, как работает предприятие в целом, как оно взаимодействует с внешними поставщиками и заказчиками, но и как организована деятельность на каждом отдельно взятом рабочем месте. Современное предприятие это, если можно так выразиться, корабль, который может плыть, только если все его части будут объединены в определенном порядке и каждая часть выполняет только ту функцию, которая имеет значение для остальных частей и всего корабля в целом. Только при таком условии корабль сможет держаться на плаву, и им можно будет управлять. Именно потому, что существует необходимость иметь такого рода информацию, создается модель.

Модель позволяет провести всесторонний анализ, взглянуть со всех точек зрения, увидеть то, что, возможно, не видят все работники предприятия, в том числе и руководство.

Идея моделирования бизнес-процессов это уже сигнал к тому, что для современного руководителя и всех работников предприятия необходимо четкое видение всей деятельности и, главное, ее конечного результата.

Имея модель предприятия, всех его бизнес-процессов, сориентированных на конкретную цель, мы открываем возможность его совершенствования. Анализ предприятия как модели - это удобный способ ответа на вопрос, что необходимо и достаточно для достижения конкретной поставленной цели.

Экспериментировать с предприятием непозволительно, если его ресурсы ограничены, чего не скажешь о модели. В этом отношении представляется возможность избежать лишних рисков. Моделирование бизнес-процессов с максимальной приближенностью к действительности, позволяет выбрать и проверить пути улучшения, без необходимости проведения реальных экспериментов с предприятием. Известно много примеров, когда, например, проекты по внедрению и готовых или разработанных под заказ информационных систем, направленных на оптимизацию деятельности предприятия, оканчивались неудачей. Зачем рисковать, если можно многие проекты проверить заранее - на модели?

Моделирование бизнес-процессов предприятия открывает и другие возможности имеющие не меньшее значение. Как уже говорилось, модель позволяет заранее дать оценку с разных точек зрения. Для предприятия первоочередные требования предъявляются к его функционированию, управлению, эффективности, конечному результату деятельности и степени удовлетворенности клиентов. Такой анализ бизнес-процессов предприятия называется аудитом бизнес-процессов. На промышленном предприятии он может проводиться с периодичностью производственного цикла. Общая цель аудита бизнес-процессов состоит в получении оперативной информации по текущей деятельности всех бизнес-процессов предприятия. Аудит бизнес-процесса проводится после создания и описания модели предприятия.

Каждая операция на предприятии предполагает материальные затраты и затраты на оплату труда работников. Средства моделирования открывают дополнительную возможность - проведение стоимостного анализа бизнес-процессов. Стоимостной анализ представляет собою соглашение об учете, используемое для сбора затрат, связанных с работами, с целью определить общую стоимость бизнес-процесса. С помощью стоимостного анализа модели процесса можно решить такие задачи как:

определение действительной стоимости производства продукта;

определение действительной стоимости поддержки клиента;

идентификация работ, которые стоят больше всего (те, которые должны быть улучшены в первую очередь);

обеспечение менеджеров предприятия финансовой мерой предлагаемых изменений, то есть оценкой эффекта предлагаемых изменений в бизнес-процессах с финансовой точки зрения.

Иногда сложно определить источник внутренних противоречий, некоторую несогласованность в функциях или оптимальную последовательность работ в бизнес-процессах предприятия. В этом аспекте, построенная модель позволит не только идентифицировать проблему, но наглядно показать причины возникающих проблем. Следует также подчеркнуть, что модель бизнес-процессов предприятия представляет собою систему с выделенными в ней структурой, элементами, взятыми отдельно от внешней среды или вышестоящей системы. Такого рода полученная информация позволяет делать фундаментальный анализ, то есть идентифицировать противоречия с вышестоящей системой (для предприятия это может быть отрасль народного хозяйства, или территориальный округ и т.п.). Такого рода анализ позволяет прогнозировать перспективность деятельности предприятия, в том числе и вероятность его кризиса.

Сегодня на рынке компьютерных технологий представлены несколько специальных программ, позволяющих обследовать предприятие и построить модель. Выбор методологии и инструментов, с помощью которых проводится моделирование бизнес-процессов, основополагающего значения не имеет. Существуют стандартизированные, опробованные временем методологии и инструментальные средства, с помощью которых можно обследовать предприятие и построить его модель. Главное их достоинство - простата и доступность к овладению.

Наиболее известной и распространенной методикой является методология структурного анализа SADT (Structured Analysis and Design Technique). На основе этой методологии был принят стандарт моделирования бизнес-процессов IDEF0. IDEF0 принят в качестве стандарта в нескольких международных организациях, в том числе в НАТО и МВФ. BPwin - является инструментальным средством, полностью поддерживающим стандарт IDEF0.

В заключении хочется подчеркнуть, что главное достоинство идеи анализа бизнес-процессов предприятия посредством создания его модели - ее универсальность. Во-первых, моделирование бизнес-процессов это ответ практически на все вопросы, касающиеся совершенствования деятельности предприятия и повышения его конкурентоспособности. Во-вторых, руководитель или руководство предприятия, внедрившие у себя эту методологию, будет иметь информацию, которая позволит самостоятельно совершенствовать свое предприятие и прогнозировать его будущее.

Существует несколько подходов к определению понятия «моделирование бизнес-процессов»:

моделирование бизнес-процессов - это описание бизнес-процессов предприятия позволяющее руководителю знать, как работают рядовые сотрудники, а рядовым сотрудникам - как работают их коллеги и на какой конечный результат направлена вся их деятельность;

моделирование бизнес-процессов - это эффективное средство поиска возможностей улучшения деятельности предприятия;

моделирование бизнес-процессов - это средство позволяющее предвидеть и минимизировать риски, возникающие на различных этапах реорганизации деятельности предприятия;

моделирование бизнес-процессов - это метод, позволяющий дать оценку текущей деятельности предприятия по отношению к требованиям, предъявляемым к его функционированию, управлению, эффективности, конечным результатам деятельности и степени удовлетворенности клиента;

моделирование бизнес-процессов - это метод, позволяющий дать стоимостную оценку каждому процессу, взятому в отдельности, и всем бизнес-процессам на предприятии, взятым в совокупности;

моделирование бизнес-процессов - это всегда верный способ выявления текущих проблем на предприятии и предвидения будущих.

Бизнес-процесс - это логичный, последовательный, взаимосвязанный набор мероприятий, который потребляет ресурсы производителя, создает ценность и выдает результат потребителю. Среди основных причин, побуждающих организацию оптимизировать бизнес-процессы, можно выделить необходимость снижения затрат или длительности производственного цикла, требования, предъявляемые потребителями и государством, внедрение программ управления качеством, слияние компаний, внутриорганизационные противоречия и др.

Моделирование бизнес-процессов - это эффективное средство поиска путей оптимизации деятельности компании, средство прогнозирования и минимизации рисков, возникающих на различных этапах реорганизации предприятия. Этот метод позволяет дать стоимостную оценку каждому отдельному процессу и всем бизнес-процессам организации в совокупности.

Моделирование бизнес-процессов затрагивает многие аспекты деятельности компании:

изменение организационной структуры;

оптимизацию функций подразделений и сотрудников;

перераспределение прав и обязанностей руководителей;

изменение внутренних нормативных документов и технологии проведения операций;

новые требования к автоматизации выполняемых процессов и т. д.

Целью моделирования является систематизация знаний о компании и ее бизнес-процессах в наглядной графической форме более удобной для аналитической обработки полученной информации. Модель должна отражать структуру бизнес-процессов организации, детали их выполнения и последовательность документооборота.

Моделирование бизнес-процессов организации включает два этапа структурное и детальное.

Структурное моделирование бизнес-процессов организации может выполняться в нотации IDEF0 с использованием инструментария BPwin или на языке UML с использованием инструментария Rational Rose. Детальное моделирование выполняется на языке UML.

На этапе структурного моделирования в модели должны быть отражены:

существующая организационная структура;

документы и иные сущности, используемые при исполнении моделируемых бизнес-процессов и необходимые для моделирования документооборота, с описаниями их основного смысла;

структуру бизнес-процессов, отражающую их иерархию от более общих групп к частным бизнес-процессам;

диаграммы взаимодействия для конечных бизнес-процессов, отражающие последовательность создания и перемещения документов (данных, материалов, ресурсов и т.п.) между действующими лицами.

Подготовленная модель должна быть согласованна архитекторами и ведущими программистами, подтверждая, что структура бизнес-процессов понятна.

Детальное моделирование бизнес-процессов выполняется в той же модели и должно отражать требуемую детализацию и должна обеспечить однозначное представление о деятельности организации.

Детальная модель бизнес-процесса должна включать:

набор прецедентов отражающих возможные варианты выполнения бизнес-процессов «как есть»;

диаграммы действий, детально описывающие последовательность выполнения бизнес-процессов;

диаграммы взаимодействия, отражающие схемы документооборота.

Модели должны быть согласованы с ведущими специалистами организации, обладающими необходимыми знаниями.

В случае если после построения моделей согласование не было достигнуто - в модель должны быть внесены необходимые уточнения и коррективы. Процесс итерации (согласование, внесение корректив и уточнений) должен повторяться до момента полного подтверждения, что модель понятна и однозначно представляет детали бизнес-процессов.

Основу многих современных методологий моделирования бизнес-процессов составили методология SADT (Structured Analysis and Design Technique – метод структурного анализа и проектирования), семейство стандартов IDEF (Icam DEFinition, где Icam - это Integrated Computer-Aided Manufacturing) и алгоритмические языки. Основные типы методологий моделирования и анализа бизнес-процессов:

моделирование бизнес-процессов (Business Process Modeling). Наиболее широко используемая методология описания бизнес-процессов – стандарт IDEF0. Модели в нотации IDEF0 предназначены для высокоуровневого описания бизнеса компании в функциональном аспекте;

описание потоков работ (Work Flow Modeling). Стандарт IDEF3 предназначен для описания рабочих процессов и близок к алгоритмическим методам построения блок-схем;

описание потоков данных (Data Flow Modeling). Нотация DFD (Data Flow Diagramming), позволяет отразить последовательность работ, выполняемых по ходу процесса, и потоки информации, циркулирующие между этими работами;

прочие методологии.

По отношению к получению добавленной ценности продукта или услуги можно выделить следующие классы процессов:

основные бизнес-процессы (например маркетинг, производство, поставки и сервисное обслуживание продукции);

обеспечивающие бизнес-процессы не добавляют ценность продукта, но увеличивают его стоимость (например финансовое обеспечение деятельности, обеспечение кадрами, юридическое обеспечение, администрирование, обеспечение безопасности, поставка комплектующих материалов, ремонт и техническое обслуживание и т.д.);

бизнес-процессы управления.

Бизнес-модель - это формализованное (графическое, табличное, текстовое, символьное) описание бизнес-процессов. Основная область применения бизнес-моделей - это реинжиниринг бизнес-процессов.

Цели моделирования бизнес-процессов обычно формулируются следующим образом:

обеспечить понимание структуры организации и динамики происходящих в ней процессов;

обеспечить понимание текущих проблем организации и возможностей их решения;

убедиться, что заказчики, пользователи и разработчики одинаково понимают цели и задачи организации;

создать базу для формирования требований к ПО, автоматизирующему бизнес-процессы организации (требования к ПО формируются на основе бизнес-модели).

Важным элементом модели бизнес-процессов являются бизнес-правила или правила предметной области. Типичными бизнес-правилами являются корпоративная политика и государственные законы. Бизнес-правила обычно формулируются в специальном документе и могут отражаться в моделях.

Декомпозиция в общем смысле - это метод, позволяющий заменить решение одной большой задачи решением серии меньших задач, расщепление объекта на составные части по установленному критерию. Практически декомпозиция применяется для детализации бизнес-моделей.

Этапы описания бизнес-процессов:

определение целей описания;

описание окружения, определение входов и выходов бизнес-процесса, построение IDEF0-диаграмм;

описание функциональной структуры (действия процесса), построение IDEF3-диаграмм;

описание потоков (материальных, информационных, финансовых) процесса, построение DFD-диаграмм;

построение организационной структуры процесса (отделы, участники, ответственные).

IDEF0.

Модель состоит из диаграмм, фрагментов текстов и глоссария, имеющих ссылки друг на друга. Диаграммы — главные компоненты модели, все функции и интерфейсы на них представлены как блоки и дуги. Место соединения дуги с блоком определяет тип интерфейса:

управляющая информация входит в блок сверху;

входная информация входит в блок слева;

результаты выходят из блока справа;

механизм (человек или автоматизированная система), который осуществляет операцию, входит в блок снизу.

Каждый компонент модели может быть декомпозирован (расшифрован более подробно) на другой диаграмме. Рекомендуется прекращать моделирование, когда уровень детализации модели удовлетворяет ее цель. Общее число уровней в модели не должно превышать 5-6.

Построение диаграмм начинается с представления всей системы в виде одного блока и дуг, изображающих интерфейсы с функциями вне системы. Затем блок, который представляет систему в качестве единого модуля, детализируется на другой диаграмме с помощью нескольких блоков, соединенных интерфейсными дугами. Каждая детальная диаграмма является декомпозицией блока из диаграммы предыдущего уровня. На каждом шаге декомпозиции диаграмма предыдущего уровня называется родительской для более детальной диаграммы.

На таких диаграммах не указаны явно ни последовательность, ни время. Метод обладает рядом недостатков: сложность восприятия (большое количество дуг на диаграммах и большое количество уровней декомпозиции), трудность увязки нескольких процессов.

IDEF3.

Этот метод предназначен для моделирования последовательности выполнения действий и взаимозависимости между ними в рамках процессов. Модели IDEF3 могут использоваться для детализации функциональных блоков IDEF0, не имеющих диаграмм декомпозиции.

Диаграммы IDEF3 отображают действие в виде прямоугольника. Действия именуются с использованием глаголов или отглагольных существительных, каждому из действий присваивается уникальный идентификационный номер (номер действия обычно предваряется номером его родителя, например, 1.1.). Все связи в IDEF3 являются однонаправленными и организуются слева направо.

Типы связей IDEF3:

временное предшествование (Temporal precedence), простая стрелка;

исходное действие должно завершиться, прежде чем конечное действие сможет начаться;

объектный поток (Object flow), стрелка с двойным наконечником. Выход исходного действия является входом конечного действия. Исходное действие должно завершиться, прежде чем конечное действие сможет начаться. Наименования потоковых связей должны чётко идентифицировать объект, который передается с их помощью;

нечеткое отношение (Relationship), пунктирная стрелка.

Завершение одного действия может инициировать начало выполнения сразу нескольких других действий, или наоборот, определенное действие может требовать завершения нескольких других действий до начала своего выполнения (ветвление процесса). Ветвление процесса отражается с помощью специальных блоков:

"И", блок со знаком &;

"Исключающее ИЛИ" ("одно из"), блок со знаком Х;

"ИЛИ", блок со знаком О.

Если действия "И", "ИЛИ" должны выполняться синхронно, это обозначается двумя двойными вертикальными линиями внутри блока, асинхронно - одной.

Метод IDEF3 позволяет декомпозировать действие несколько раз, что обеспечивает документирование альтернативных потоков процесса в одной модели.

DFD.

Цель такого представления — продемонстрировать, как каждый процесс преобразует свои входные данные в выходные. Может отражать не только информационные, но и материальные потоки.

Также, как и в других моделях, поддерживается декомпозиция.

Основными компонентами диаграмм потоков данных являются:

внешние сущности (материальный объект или физическое лицо, являющиеся источником или приёмником информации, например, заказчики, персонал, поставщики, клиенты, склад);

системы и подсистемы (например, подсистема по работе с физическими лицами);

процессы (преобразование входных потоков данных в выходные в соответствии с определенным алгоритмом; физически это может быть, например, подразделение организации (отдел), выполняющее обработку входных документов и выпуск отчетов, программа, аппаратно реализованное логическое устройство и т.д.);

накопители данных (абстрактные устройства для хранения информации);

потоки данных (на диаграмме - стрелки).

Необходимо размещать на каждой диаграмме от 3 (меньше нет смысла) до 7 (больше - не воспринимаемо) процессов, не загромождая диаграммы несущественными на данном уровне деталями.

Первым шагом при построении иерархии DFD является построение контекстных диаграмм. Обычно при проектировании относительно простых систем строится единственная контекстная диаграмма со звездообразной топологией, в центре которой находится так называемый главный процесс, соединенный с приемниками и источниками информации. Для сложных систем (десять и более внешних сущностей, распределенная природа и многофункциональность системы) строится иерархия контекстных диаграмм. При этом контекстная диаграмма верхнего уровня содержит не единственный главный процесс, а набор подсистем, соединенных потоками данных.

Каждый процесс на DFD может быть детализирован при помощи DFD или (если процесс элементарный) спецификации. Спецификации представляют собой описания алгоритмов задач, выполняемых процессами. Языки спецификаций могут варьироваться от структурированного естественного языка или псевдокода до визуальных языков моделирования.

При моделировании бизнес-процессов диаграммы потоков данных (DFD) используются для построения моделей "AS-IS" и "AS-TO-BE", отражая, таким образом, существующую и предлагаемую структуру бизнес-процессов организации.

1.1. Методика проведения моделирования бизнес-процессов

Под методологией (нотацией) создания модели (описания) бизнес-процесса понимается совокупность способов, при помощи которых объекты реального мира и связи между ними представляются в виде модели. Любая методология (методика) включает три основные составляющие:

теоретическая база;

описание шагов, необходимых для получения заданного результата;

рекомендации по использованию как отдельно, так и в составе группы методик.

Моделирование бизнес-процессов можно выполнять с применением различных подходов, методологий, нотаций и инструментальных средств - в зависимости от требований к модели в каждом конкретном случае. Чем определяются эти требования? Во многом - процессом создания системы автоматизации в целом, в рамках которого проводится моделирование предметной области. Этот процесс определяет, каким образом будет строиться, уточняться и использоваться модель.

Как правило, система создается коллективом людей. Эти люди имеют различные специальности, опыт, привычки, образование, предпочтения и личные качества. Модель бизнес-процессов строится для того, чтобы эти люди могли эффективно обмениваться знаниями и совместно принимать решения по ходу создания системы. Модель является языком общения между сторонами, участвующими в создании системы автоматизации, заказчиками, экспертами, архитекторами и т. д. Она должна быть организована таким образом, чтобы каждая сторона, воспринимающая моделируемую систему с собственной точки зрения, могла эффективно вносить свой вклад в общее понимание предметной области.

Процесс создания автоматизированной системы часто оказывается итеративным, поэтому модель должна допускать последовательные уточнения. В идеале модель должна строиться таким образом, чтобы при ее детализации не изменялись ранее построенные более общие элементы модели, а только добавлялись бы новые.

Модель должна быть устойчива к изменениям предметной области. Это значит, что она должна быть организована таким образом, чтобы при изменениях предметной области изменялся только некоторый минимально необходимый набор элементов модели. Более того, модель сама должна быть инструментом реорганизации бизнес-процессов в рамках создания системы автоматизации. Необходимо учитывать важные характеристики моделирования бизнес-процессов.

В частности, к преимуществам моделирования бизнес-процессов относят:

повышение качества и скорости производства продукции с одновременным снижением издержек;

рост профессионализма сотрудников;

повышение конкурентоспособности компании.

Недостатки, в свою очередь:

усиление эксплуатации сотрудников и связанные с этим проблемы социально-психологического характера;

необходимость проведения целенаправленной работы по изменению корпоративной культуры.

1.2. История развития методологий моделирования бизнес-процессов

В настоящее время для описания, моделирования и анализа бизнес-процессов используются несколько типов методологий. К числу наиболее распространенных типов относятся следующие методологии:

моделирования бизнес-процессов (Business Process Modeling);

описания потоков работ (Work Flow Modeling);

описания потоков данных (Data Flow Modeling).

Методологии моделирования бизнес-процессов (Business Process Modeling). Наиболее широко используемая методология описания бизнес-процессов - стандарт США IDEF0. С момента разработки стандарт не претерпел существенных изменений. В настоящее время развитие методологии IDEF0 сопряжено с совершенствованием поддерживающих ее инструментов - программных продуктов для моделирования бизнес-процессов (например, BPWin 4.0, ProCap, IDEF0/EM Tool и др.). Методология IDEF0 предоставляет аналитику широкие возможности для описания бизнеса организации на верхнем уровне с акцентом на управление процессами. Нотация позволяет отражать в модели процесса обратные связи различного типа - по информации, управлению, движению материальных ресурсов.

С помощью методологии семейства IDEF можно эффективно отображать и анализировать модели деятельности широкого спектра сложных систем в различных разрезах. При этом широта и глубина обследования процессов в системе определяется самим разработчиком, что позволяет не перегружать создаваемую модель излишними данными. В настоящий момент к семейству IDEF можно отнести следующие стандарты:

IDEF0 - методология функционального моделирования. С помощью наглядного графического языка IDEF0, изучаемая система предстает перед разработчиками и аналитиками в виде набора взаимосвязанных функций. Как правило, моделирование средствами IDEF0 является первым этапом изучения любой системы;

IDEF1 - методология моделирования информационных потоков внутри системы, позволяющая отображать и анализировать их структуру и взаимосвязи;

IDEF1X (IDEF1 Extended) - методология построения реляционных структур. IDEF1X относится к типу методологий “Сущность-взаимосвязь” (ER - Entity-Relationship) и, как правило, используется для моделирования реляционных баз данных;

IDEF2 - методология динамического моделирования развития систем. В связи с весьма серьезными сложностями анализа динамических систем от этого стандарта практически отказались, и его развитие приостановилось на самом начальном этапе;

IDEF3 - методология документирования процессов, происходящих в системе, которая используется, например, при исследовании технологических процессов на предприятиях. С помощью IDEF3 описываются сценарий и последовательность операций для каждого процесса. IDEF3 имеет прямую взаимосвязь с методологией IDEF0 - каждая функция может быть представлена в виде отдельного процесса средствами IDEF3;

IDEF4 - методология построения объектно-ориентированных систем. Средства IDEF4 позволяют наглядно отображать структуру объектов и заложенные принципы их взаимодействия, тем самым позволяя анализировать и оптимизировать сложные объектно-ориентированные системы;

IDEF5 - методология исследования сложных систем.

Система ARIS представляет собой комплекс средств анализа и моделирования деятельности предприятия. Ее методическую основу составляет совокупность различных методов моделирования, отражающих разные взгляды на исследуемую систему. Одна и та же модель может разрабатываться с использованием нескольких методов, что позволяет использовать ARIS специалистам с различными теоретическими знаниями и настраивать его на работу с системами, имеющими свою специфику.

ARIS поддерживает четыре типа моделей, отражающих различные аспекты исследуемой системы:

организационные модели, представляющие структуру системы - иерархию организационных подразделений, должностей и конкретных лиц, связи между ними, а также территориальную привязку структурных подразделений;

функциональные модели, содержащие иерархию целей, стоящих перед аппаратом управления, с совокупностью деревьев функций, необходимых для достижения поставленных целей;

информационные модели, отражающие структуру информации, необходимой для реализации всей совокупности функций системы;

модели управления, представляющие комплексный взгляд на реализацию бизнес-процессов в рамках системы.

Для построения перечисленных типов моделей используются как собственные методы моделирования ARIS, так и различные известные методы и языки моделирования - ERM, UML, OMT и др.

В процессе моделирования каждый аспект деятельности предприятия сначала рассматривается отдельно, а после детальной проработки всех аспектов строится интегрированная модель, отражающая все связи между различными аспектами.

Модели в ARIS представляют собой диаграммы, элементами которых являются разнообразные объекты - "функция", "событие", "структурное подразделение", "документ" и т.п. Между объектами устанавливаются разнообразные связи. Каждому объекту соответствует определенный набор атрибутов, которые позволяют ввести дополнительную информацию о конкретном объекте. Основная бизнес-модель ARIS - eEPC (extended Event Driven Process Chain - расширенная модель цепочки процессов, управляемых событиями). По существу, она расширяет возможности IDEF0, IDEF3 и DFD, обладая всеми их достоинствами и недостатками. Применение большого числа различных объектов, связанных различными типами связей, может значительно увеличить размер модели и сделать ее плохо читаемой.

В заключение краткого описания существующих методологий следует отметить, что бизнес-процессы предприятия могут быть представлены при помощи стандартных блок-схем, которые, по сути, основаны на идеологии нотации IDEF3, но при этом содержат некоторые дополнительные специальные графические объекты. Использование этих объектов позволяет сделать блок-схемы процессов более наглядными и понятными для исполнителей.

Таким образом, компания, решившаяся на оптимизацию бизнес-процессов, может выбрать методологию из нескольких стандартных, использовать простейшие блок-схемы или, наконец, разработать собственную форму описания. Выбор методологий должен базироваться на понимании их возможностей и недостатков, а также целей использования создаваемых моделей бизнес-процессов.

Рассмотрим методологии описания потоков данных DFD. Цель такого представления - продемонстрировать, как каждый процесс преобразует свои входные данные в выходные. Может отражать не только информационные, но и материальные потоки.

Основными компонентами диаграмм потоков данных являются:

системы и подсистемы (например, подсистема по работе с физическими лицами);

накопители данных (абстрактные устройства для хранения информации);

потоки данных.

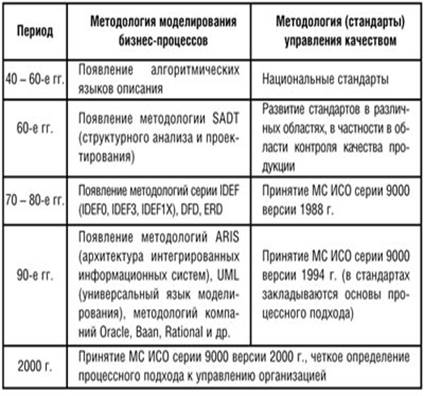

Рис. 1. История развития методологий моделирования бизнес-процессов

Глава 2. Интегрированное средство моделирования ARIS

2.1. Понятие ARIS

В настоящее время наблюдается тенденция интеграции разнообразных методов моделирования, проявляющаяся в форме создания интегрированных средств моделирования. Одним из таких средств является программный продукт, носящий название ARIS (Architecture of Integrated Information Systems), разработанный германской фирмой IDS Scheer.

ARIS поддерживает четыре типа моделей (и множество видов моделей в каждом типе), отражающих различные аспекты исследуемой системы:

организационные модели, представляющие структуру системы — иерархию организационных подразделений, должностей и конкретных лиц, связи между ними, а также территориальную привязку структурных подразделений;

модели управления, представляющие комплексный взгляд на реализацию бизнес-процессов в рамках системы.

Для построения перечисленных типов моделей используются как собственные методы моделирования ARIS, так и различные известные методы и языки моделирования, в частности, UML. Процесс моделирования можно начинать с любого из типов моделей.

Основная бизнес-модель ARIS - eEPC (extended Event-driven Process Chain, расширенная модель цепочки процессов, управляемых событиями). Нотация ARIS eEPC является расширением нотации IDEF3. Бизнес-процесс в нотации eEPC представляет собой поток последовательно выполняемых работ (процедур, функций), расположенных в порядке их выполнения. Реальная длительность выполнения процедур в eEPC визуально не отражается. Для получения информации о реальной длительности процессов необходимо использовать другие инструменты описания, например, MS Project.

Модели в ARIS представляют собой диаграммы, элементами которых являются разнообразные объекты - "функции", "события", "структурные подразделения", "документы" и т.д. Между объектами определённых видов могут быть установлены связи определённых видов ("выполняет", "принимает решение", "должен быть проинформирован о результатах" и т.д.). Каждому объекту соответствует определенный набор атрибутов, которые позволяют ввести дополнительную информацию о конкретном объекте.

Основные объекты нотации eEPC:

Функция. Служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия. Каждая функция должна быть инициирована событием и должна завершаться событием; в каждую функцию не может входить более одной стрелки, "запускающей" выполнение функции, и выходить более одной стрелки, описывающей завершение выполнения функции.

Событие. Служит для описания реальных событий, воздействующих на выполнение функций.

Организационная единица. Например, управление или отдел.

Документ. Отражает реальные носители информации, например, бумажные документы.

Прикладная система.

Кластер информации. Характеризует набор сущностей и связей между ними.

Связь между объектами. Тип отношений между объектами, например, активация выполнения функции некоторым событием.

Логический оператор. Оператор "И", "ИЛИ" или исключающее "ИЛИ", позволяет описать ветвление процесса.

Если при создании модели в eEPC указывать только последовательность выполнения процедур, не заботясь об отражении управляющих документов и информации, полученные модели будут иметь низкую ценность с точки зрения анализа и дальнейшего использования.

Для хранения моделей в ARIS используется объектная СУБД, и под каждый проект создается новая база данных. Предусмотрены различные функции по администрированию базы данных, например, управление доступом. База данных представляет из себя иерархическое хранилище моделей.

Работа по созданию модели должна регламентироваться жёсткими и объёмными соглашениями по моделированию (стандартами), ARIS поддерживает механизм методологических фильтров, позволяющих пользователю использовать только определённый набор схем и объектов. Разработка таких соглашений требует значительного времени и высококвалифицированных специалистов. Если проект с использованием ARIS начинается без детальной проработки таких соглашений, то вероятность создания моделей бизнес-процессов, не отвечающих на поставленные вопросы, очень высока.

2.1. Программный комплекс ARIS для моделирования бизнес-процессов

«Не товары, а процессы их создания приносят компаниям долгосрочный успех» — это высказывание Дж. Чампи и М. Хаммера хорошо знакомо российским управленцам всех уровней. Процессный подход к управлению компанией — это современный взгляд на управление бизнесом. За последнее десятилетие такой подход доказал, что путь к эффективному бизнесу лежит через оптимальные и гибкие бизнес-процессы.

Успешное управление процессами - непростая задача. Для ее решения кроме методологии нужны профессиональные инструменты, позволяющие обеспечить поддержку всего жизненного цикла бизнес-процесса, включая его описание, анализ, исполнение и постоянное совершенствование. По рейтингам агентства Gartner лидирующие позиции в области управления бизнес-процессами занимают программные продукты ARIS, разработанные компанией IDS Scheer. Так же компания Forrester Research в своем исследовании признала ARIS лидером в сфере инструментальных средств по организации процессного управления.

Методология ARIS предполагает определенный подход к формализации информации о деятельности организации и представление ее в виде графических моделей, удобном для понимания и анализа. Модели, создаваемые по этой методологии, отражают существующую ситуацию с той или иной степенью приближенности. Степень детализации описания зависит от целей проекта, в рамках которого проводится моделирование. Модели ARIS могут быть использованы для анализа и выработки различного рода решений по реорганизации деятельности предприятия, в том числе по внедрению систем ERP, разработке систем менеджмента качества.

Преимущества методологии ARIS:

возможность рассматривать объект с разных точек зрения; разные уровни описания, обеспечивающие поддержку концепции жизненного цикла систем;

дифференцированный взгляд на анализируемый объект (организацию, систему управления и т.д.);

богатство методов моделирования, отражающих различные аспекты исследуемой предметной области, позволяет моделировать широкий спектр систем (организационно-хозяйственных, технологических и пр.);

единый репозиторий;

все модели и объекты создаются и хранятся в единой базе проекта, что обеспечивает построение интегрированной и целостной модели предметной области.

возможность многократного применения результатов моделирования; накопленное корпоративное знание обо всех аспектах деятельности организации может в дальнейшем служить основой для разработки различных проектов непосредственно в среде ARIS и с использованием интерфейсов других средств.

ARIS эффективно использовать при выполнении таких задач, как:

подготовка и внедрение организационных изменений на предприятии;

разработка стратегии развития бизнеса на основе системы сбалансированных показателей и ключевых показателей результативности;

анализ и оптимизация бизнес-процессов;

операционно-стоимостный анализ бизнес-процессов и управление издержками;

управление операционными рисками;

внедрение систем управления качеством;

внедрение стандартных информационных систем класса ERP (например, SAP).

Применение ARIS позволяет:

существенно сократить сроки проектов, повысить их качество, эффективно управлять изменениями;

моделировать бизнес-процессы, используя модели, описывающие самые различные аспекты бизнеса: процессы, функции, исполнители, документы, материалы, стоимости, риски и т.д.;

формировать связи бизнес-процессов с системой стратегических целей компании;

проводить расчет стоимости бизнес-процессов и моделировать их работу в динамике;

получать разнообразные отчеты непосредственно из моделей бизнес-процессов (должностные инструкции, регламенты, положения о подразделениях и т.д.);

работать с единой базой данных и хранить информацию о деятельности предприятия "в одном месте";

публиковать модели в Интранет с целью организации коллективной работы по созданию, изменениям и поддержке моделей;

настраивать бизнес-процессы под внедрение SAP;

оценивать и управлять операционными рисками;

определять эффективность бизнес-процессов и создавать систему управления качеством и т.д.

Заключение

Моделирование бизнес-процессов организации включает два этапа структурное и детальное.

Основу многих современных методологий моделирования бизнес-процессов составила методология SADT (Structured Analysis and Design Technique - метод структурного анализа и проектирования) и алгоритмические языки, применяемые для разработки программного обеспечения. С помощью методологии семейства IDEF можно эффективно отображать и анализировать модели деятельности широкого спектра сложных систем в различных разрезах. Система ARIS представляет собой комплекс средств анализа и моделирования деятельности предприятия. Ее методическую основу составляет совокупность различных методов моделирования, отражающих разные взгляды на исследуемую систему.

Необходимо учитывать важные характеристики моделирования бизнес-процессов. В частности, к преимуществам моделирования бизнес-процессов относят: повышение качества и скорости производства продукции с одновременным снижением издержек; рост профессионализма сотрудников; повышение конкурентоспособности компании. Недостатки, в свою очередь: усиление эксплуатации сотрудников и связанные с этим проблемы социально-психологического характера; необходимость проведения целенаправленной работы по изменению корпоративной культуры.

Из данной курсовой работы я сделала вывод:

Главное достоинство идеи анализа бизнес-процессов предприятия посредством создания его модели - ее универсальность. Во-первых, моделирование бизнес-процессов это ответ практически на все вопросы, касающиеся совершенствования деятельности предприятия и повышения его конкурентоспособности. Во-вторых, руководитель или руководство предприятия, внедрившие у себя эту методологию, будет иметь информацию, которая позволит самостоятельно совершенствовать свое предприятие и прогнозировать его будущее.

Список литературы

1. Войнов И. В., Пудовкина С. Г., Телегин А. И. Моделирование экономических систем и процессов. Опыт построения ARIS-моделей: Монография. - Челябинск: Изд. ЮУрГУ, 2002. - 392 с.

2. Волков О. Стандарты и методологии моделирования бизнес-процессов. Режим доступа: http://www.connect.ru/article.asp?id=5710. - Загл. с экрана.

3. Григорьев Д. Моделирование бизнес-процессов предприятия. Режим доступа: http://www.valex.net/articles/process.html. - - Загл. с экрана.

4. Калянов Г.Н. Моделирование, анализ, реорганизация и автоматизация бизнес-процессов // М.: Финансы и статистика, 2006.

5. Менеджмент процессов / Под ред. Й. Беккера, Л. Вилкова, В. Таратухина, М. Кугелера, М. Роземанна; [пер. с нем.]. -- М.: Эксмо, 2007. -- 384 с. -- (Ка-чественный менеджмент).

6. Пинаев Д., Веретенников Д. Моделирование бизнес-процессов: доступно о сложном / Д. Пинаев // 2003.

Курсовая работа: Информационные технологии, поддерживающие управление бизнес процессами

Похожие рефераты:
