Курсовая работа: Теория распределения информации
Курсовая работа
Министерство науки и высшего образования Республики Казахстан
Алматинский институт энергетики и связи
Кафедра Автоматической электросвязи
г. Алматы, 1999 г.
Задание 1.
Построить огибающую распределения вероятности занятия линии в пучке из V, на каждую из которых поступает интенсивность нагрузкиа при условии, что:
а) N >> V; б) N V; в) N, V
Для каждого используемого распределения рассчитать среднее число занятых линий и их дисперсию.
Для расчета число линий в пучке определить из следующего выражения:
V= ;
целая часть полученного числа, где NN– номер варианта.
Средняя интенсивность нагрузки, поступающей на одну линию:
а = 0,2+0,01 * NN
Примечания:
Для огибающей распределения привести таблицу в виде:
Р(i) |
i |
В распределении Пуассона привести шесть – восемь составляющих, включая значение вероятности для i = (целая часть А)
А = а * V
Решение:
Случайной называют такую величину, которая в результате эксперимента принимает какое то определенное значение, заранее не известное и зависящее от случайных причин, которые наперед предугадать невозможно. Различают дискретные и непрерывные случайные величины. Дискретная случайная величина определяется распределением вероятностей, непрерывная случайная величина – функцией распределения основными характеристиками случайной величины являются математическое ожидание и дисперсия.
Определим исходные данные для расчета:
V=
a = 0.2 + 0.01 * 11 = 0.31 Эрл (средняя интенсивность нагрузки)
А = а * V = 0,31 * 11 = 3,41 » 4 Эрл (нагрузка)
а) Определим вероятности занятия линий в пучке из V = 11, при условии N >> V (N– число источников нагрузки).
Для этого используем распределение Эрланга, представляющее собой усеченное распределение Пуассона, в котором взяты первые V+1 значения и пронумерованы так, чтобы сумма вероятностей была равна единице.
Распределение Эрланга имеет вид:
Pi (V) = , ,
где Pi (V) – вероятность занятия любых i линий в пучке из V.
Для определения составляющих распределения Эрланга можно применить следующее реккурентное соотношение:
Математическое ожидание и дисперсия числа занятых линий соответственно равны:
где Pv –вероятность занятости всех линий в пучке из V.
Произведем расчет:
Р0 =
Р1 = Р0 * = 0,072 Р2 = Р1 * = 0,144
Р3 = Р2 * = 0,192 Р4 = Р3 * = 0,192
Р5 = Р4 * = 0,153 Р6 = Р5 * = 0,102
Р7 = Р6 * = 0,058 Р8 = Р7 * = 0,029
Р9 = Р8 * = 0,012 Р10 = Р9 * = 4,8 * 10-3
Р11 = Р10 * = 1,7 * 10-3
M( i ) = 4 * (1 - 1,7 * 10-3 ) = 3,99
D( i ) = 3,99 – 4 * 1,7 * 10-3 * (11 – 3,99) = 3,94
Данные результаты вычислений сведем в таблицу 1:
Таблица1
P( i ) |
0,018 |
0,072 |
0,144 |
0,192 |
0,192 |
0,153 |
0,102 |
0,058 |
0,029 |
0,012 |
0,0048 |
0,0017 |
i |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
б) Определим вероятность занятия линий в пучке из V=11, при условии N@V. Применим распределение Бернулли (биноминальное распределение), которое имеет вид:
где: Pi (V) – вероятность занятия любых i линий в пучке из V;
- число сочетаний из V по i (i = 0, V)
,
а – средняя интенсивность поступающей нагрузки на одну линию
V-линейного пучка от N источников.
Для вычисления вероятностей можно воспользоваться следующей рекурентной формулой:
Математическое ожидание и дисперсия числа занятых линий соответственно равны:
M( i ) = V*a; D( i ) = V * a * (1-a)
Произведем расчет:
;
Р1 = 16,8*10-3 *
Р2 = 16,8*10-3 *
Р3 = 16,8*10-3 *
Р4 = 16,8*10-3 *
Р5 = 16,8*10-3 *
Р6 = 16,8*10-3 *
Р7 = 16,8*10-3 *
Р8 = 16,8*10-3 *
Р9 = 16,8*10-3 *
Р10 = 16,8*10-3 *
Р11 = 16,8*10-3 *
M( i ) = 11 * 0,31 = 3,41; D( i ) = 11 * 0,31 * (1 – 0,31) = 2,35
Результаты вычислений сведем в таблицу 2:
Таблица2
P(i) *10-3 |
16,8 |
82,3 |
37,7 |
22,6 |
15 |
10 |
7,5 |
5,3 |
3,7 |
2,5 |
1,5 |
0,6 |
i |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
в) Определим вероятность занятия линий в пучке из V=11 , при условии N,V®¥.
Используем распределение Пуассона, как вероятность занятия i линий в бесконечном пучке линий за промежуток времени t:
, ,
где: l - параметр потока, выз/час
lt – средняя интенсивность нагрузки поступающей на пучок линий (А=lt).
Легко показать, что:
,
Произведем расчет:
Р0 = * е-4 = 0,018 Р1 = 0,018 * = 0,036
Р4 = * 0,018 = 0,192 Р6 = 0,018 * = 0,102
Р8 = 0,018 * = 0,029 Р10 = 0,018 * = 0,0052
Р12 = 0,018 * = 0,0006
M( i ) = D( i ) = 4
Результаты вычислений сведем в таблицу 3:
Таблица3
P( i ) | 0.018 | 0.036 | 0.192 | 0.102 | 0.029 | 0.0052 | 0.0006 |
i | 0 | 1 | 4 | 6 | 8 | 10 | 12 |
По данным таблиц 1, 2, 3 построим графики огибающей вероятности для трех случаев: а) N>>V, б) N@V, в) N, V ®¥ ; рис. 1.
Задание 2.
На коммутационную систему поступает простейший поток вызовов с интенсивностью А.
Рассчитать вероятность поступления не менее к вызовов за промежуток времени [ 0, t* ]:
Рк (t* ), где t* = 0,5; 1,0; 1,5; 2,0
Построить функцию распределения промежутков времени между двумя последовательными моментами поступления вызовов:
F(t* ), t* = 0; 0,1; 0,2; …
Рассчитать вероятность поступления не менее к вызовов за интервал времени [ 0, t* ]:
Pi ³ k (t* ), где t* = 1
Примечание: 1. Для расчета значений A и V взять из задания 1.
2.Число вызовов к определить из выражения: к = [V/2] - целая часть числа.
Для построения графика взять не менее пяти значений F(t* ). Результаты привести в виде таблицы:
F(t* ) |
t* |
Расчет Pi ³ k (t* ) провести не менее чем для восьми членов суммы.
Решение:
Потоком вызовов называют последовательность однородных событий, поступающих через случайные интервалы времени. Поток вызовов может быть задан тремя эквивалентными способами:
Вероятностью поступления к вызовов за интервал времени [0,t).
Функцией распределения промежутков времени между двумя последовательными моментами поступления вызовов.
Вероятность поступления не менее к вызовов за интервал времени [0,t).
Свойства потоков: станционарность, ординарность и полное или частичное отсутствие последействия. Потоки классифицируются с точки зрения наличия или отсутствия этих свойств.
Основными характеристиками потоков вызовов являются: интенсивность m и параметр l.
Простейшим потоком называется ординарный стационарный поток без последействия.
Рассчитаем вероятность поступления не менее к вызовов за интервал времени [0,t).
,
где: к = 0, 1, …;
t* = t /`t ; где `t – средняя длительность обслуживания вызова.
Определим данные для расчетов:
К = 11/2 = 6; А = 4; V = 11;
Производим расчеты для t* = 0,5 с.
P2 (0,5) = 0,13 P3 (0,5) = 0,18 P4 (0,5) = 0,09
P5 (0,5) = 0,03 P6 (0,5) = 0,012
Производим расчеты для t* = 1,0 с.
P2 (1) = 0,14 P3 (1) = 0,19 P4 (1) = 0,19
P5 (1) = 0,15 P6 (1) = 0,1
Производим расчеты для t* = 1,5 с.
P2 (1,5) = 0,044 P3 (1,5) = 0,089 P4 (1,5) = 0,13
P5 (1,5) = 0,16 P6 (1,5) = 0,16
Производим расчеты для t* = 2 с.
P2 (2) = 0,01 P3 (2) = 0,028 P4 (2) = 0,057
P5 (2) = 0,91 P6 (2) = 0,122
Рассчитаем функцию распределения промежутков времени между двумя последовательными моментами поступления вызовов:
где Zk – промежуток времени между ( к-1 )-м и к-м вызовами.
F(0) = 1 – e-4 * 0 = 0 F(0,1) = 1 – e-4 * 0,1 = 0,32 F(0,2) = 1 – e-4 * 0,2 = 0,55
F(0,3) = 0,69 F(0,4) = 0,79 F(0,5) = 0,86
F(0,6) = 0,9 F(0,7) = 0,93
Результаты вычислений занесем в таблицу 4:
Таблица 4
F( t* ) | 0 | 0,32 | 0,55 | 0,69 | 0,79 | 0,86 | 0,9 | 0,93 |
t* | 0 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 |
Рассчитаем вероятность поступления не менее к вызовов за промежуток времени [0, t* ):
, при t* =1.
P6 ³ 6 (1) = 1 – 0,84 = 0,16 P10 ³ 6 (1) = 1 – 0,005 = 0,995
P7 ³ 6 (1) = 1 – 0,05 = 0,95 P11 ³ 6 (1) = 1 – 0,001 = 0,999
P8 ³ 6 (1) = 1 – 0,02 = 0,98 P12 ³ 6 (1) = 1 – 0,0006 = 0,9994
P9 ³ 6 (1) = 1 – 0,013 = 0,987 P13 ³ 6 (1) = 1 – 0,0001 = 0,9999
Интенсивность простейшего потока вызовов m численно равна параметру l, а при t = `t =1: m = l = А = 4.
Задание 3.
Рассчитать интенсивность поступающей нагрузки на входы I ГИ для АТСКУ – А вх. I ГИ .
Рассчитать средние интенсивности удельных абонентских нагрузок для абонентских лини народно-хозяйственного и квартирного секторов : АНХ и АКВ , а так же среднюю удельную интенсивность нагрузки на абонентскую линию АТС - АИСХ .
Пересчитать интенсивность нагрузки на выход ступени I ГИ.
Исходные данные, таблица 5:
Таблица 5
Емкость N |
NНХ | Nкв | СНХ | ТНХ | СКВ | ТКВ | NI ГИ |
9000 | 5000 | 4000 | 3,8 | 100 | 1,5 | 130 | 1000 |
Решение:
1. Основными параметрами интенсивности нагрузки являются:
Ni – число источников нагрузки i-й категории.
Ci – среднее число вызовов, поступающих от одного источника i-й категории в ЧНН (час наибольшей нагрузки).
ti – средняя длительность одного занятия для вызова от источника i-й категории.
Различают следующие категории источников нагрузки: абонентские линии народнохозяйственного сектора (НХ), абонентские линии квартирного сектора индивидуального пользования (кв.и.), абонентские линии квартирного сектора коллективного сектора (кв.к.), таксофоны (т). Для расчета используем две категории: абонентские линии народнохозяйственного сектора (НХ) и абонентские линии квартирного сектора (кв).
Интенсивность поступающей нагрузки:
,
Средняя длительность одного занятия зависит от типа системы коммутации и определяется выражением:
где: Рр – доля вызовов из общего числа, для которых соединения закончились разговором; Рз – доля вызовов из общего числа, для которых соединения не закончились разговором из-за занятости линии вызываемого абонента; Рно –то же из за неответа вызываемого абонента; Рош – то же из-за ошибок в наборе номера; Ртехн - то же из-за технических неисправностей в узлах коммутации (при расчетах Ртехн =0); tр i , tз , tно , tош , tтехн – средние длительности занятий соответствующие этим случаям. Их можно определить из следующих выражений:
tPi = ty + tпв + Ti + t0
tз = ty + tсз + t0
tно = ty + tпвн + t0
tош = 18 с.
где: tу – средняя длительность установления соединения; tпв и tпвн средняя длительность слушания сигнала «КПВ» (tпв =7 с. в случае разговора между абонентами; tпвн =30 с. в случае неответа вызываемого абонента);
Ti – продолжительность разговора для вызова i-й категории;
tо – продолжительность отбоя;
tсз – продолжительность слушания сигнала “Занято”
tу = 0,5*tМАВИ + tМРИ + tМРИ + tСО + n*tН + tI ГИ + tМ I ГИ + tМС D + tМС D
где tj – время ожидания обслуживания маркером j-й ступени; tj = 0,1 с.
tМАВИ – время установления соединения маркером АВ на ступени АИ при исходящей связи; tМАВИ = 0,3 с.
tМРИ - время установления соединения маркером ступени РИ; tМРИ = 0,2 с.
tМ I ГИ - время установления соединения маркером ступени IГИ; tМ I ГИ = 0,65 с.
tМС D - время установления соединения маркером CD; tМС D = 1 С.
tСО – средняя длительность слушания сигнала «Ответ станции»; tСО = 3 с.
tН – средняя длительность набора одного знака номера; tН = 1,5 с.
n – значность номера.
Значения tо и tсз для АТСКУ следующие: tсз = 0,6 с., tо = 0.
РР = 0,6; Рз = 0,2; Рно = 0,15; Рош = 0,05;
tу = 0,5 * 0,3 + 0,1 + 0,2 + 3 + 5 * 1,5 + 0,1 + 0,65 + 0,1 + 1 = 12,8 с.
tрнх = 12.8 + 7 + 100 + 0.6 = 120,4 с.
tркв = 12,8 + 7 + 130 + 0,6 = 150,4 с.
РР * tрнх = 0,6 * 120,4 = 72,24
РР * tркв = 0,6 * 150,4 = 90,24
tз = tу + tсз + tо = 12,8+0+0,6 = 13,4 с.
Рз * tз = 0,2*13,4 = 2,68
tно = tу + tпвн + tо = 12,8+30+0,6 = 43,4 с.
Рно * tно =0,15*43,4 = 6,51
Рош * tош = 0,05*18 = 0,9
tнх = 72,24+2,68+6,51+0,9+0 = 82,33 с.
tкв = 90,24+2,68+6,51+0,9+0 = 100,33 с.
АВХ I ГИНХ = = 434,5 Эрл
АВХ I ГИКВ = = 167,2 Эрл
АВХ I ГИ = 434,5 + 167,2 = 601,7 Эрл
2. Рассчитаем средние интенсивности удельных абонентских нагрузок для абонентских линий народнохозяйственного и квартирного секторов:
, Эрл
, Эрл
Средняя удельная интенсивность нагрузки на абонентскую линию АТС:
, Эрл
АНХ = = 0,087 Эрл АКВ = = 0,042 Эрл
АИСХ = = 0,07 Эрл
3. Пересчитаем нагрузку со входа ступени I ГИ на ее выход:
,
где tвх I ГИ и tвых I ГИ – соответственно среднее время занятия входа ступени I ГИ и среднее время занятия выхода ступени I ГИ:
tвых I ГИ = tвх I ГИ - Dt,
где Dt – разница между временами занятия на входе и выходе ступени I ГИ. Для АТСКУ:
Dt = 0,5*tМАВИ + tМРИ + tМРИ + tСО + n*tН + tМ I ГИ + tМ I ГИ
tВХ I ГИ = АВХ I ГИ / Nнх * Снх + Nкв * Скв
Dt = 0,5 * 0,3 + 0,1 + 0,2 + 3 + 5 * 1,5 + 0,1 + 0,65 = 11,7 с.
tВХ I ГИ = = 86,6 с.
tВЫХ I ГИ = tВХ I ГИ - Dt = 86,6 – 11,7 = 74,9 с.
АВЫХ I ГИ = 74,9/86,6 * 601,7 = 520,4 Эрл
Задание 4.
Рассчитать и построить зависимость числа линий V и коэффициента использования h (пропускная способность) от величины интенсивности нагрузки при величине потерь Р = 0,0NВ , где NВ – номер варианта.
Результаты расчета представить в виде таблицы при Р = const (постоянная).
N | А, Эрл | V | Р (табл) | Y | h |
1 2 3 4 . . . 10 |
1 3 5 10 . . . 50 |
Решение:
Вероятность занятия любых i линий в полнодоступном пучке из V при обслуживании простейшего потока вызовов определяется распределением Эрланга:
Различают следующие виды потерь: потери от времени Pt , потери по вызовам Pв , потери по нагрузке Pн . Потери по времени Pt - доля времени, в течение которого заняты все V линии пучка. Потери по вызовам определяются отношением числа потерянных вызовов Спот к числу поступивших Спост :
Pв = Спот / Спост
Потери по нагпрузке определяются отношением интенсивности потерянной нагрузки Yпот к интенсивности поступившей А :
Pн = Yпот / А
При обслуживании простейшего потока вызовов перечисленные выше три вида потерь совпадают Pt = Pв = Pн и равны вероятности занятия V линий в пучке:
РV = Pt = Pв = Pн = EV,V (A) =
Обслуженной нагрузкой называют нагрузку на выходе коммутационной схемы, ее интенсивность определяют из выражения:
Y = F - YПОТ = A * (1 - EV (A))
Среднее использование одной линии в пучке равно:
h = Y / V
При Р = 0,011 (11 вариант), по известным А, используя таблицы вероятности потерь определим соответствующие V и рассчитаем для каждого значения А интенсивность Y и среднее использование h.
А = 1, Эрл V1 =5 Y1 =1(1-0,011) = 0,989 h = 0,197
А = 3, Эрл V3 =8 Y3 =3(1-0,011) = 2,96 h = 0,986
А = 5, Эрл V5 =11 Y5 =5(1-0,011) = 4,94 h = 0,449
А = 10, Эрл V10 =18 Y10 =10(1-0,011) = 9,89 h = 0,549
А = 15, Эрл V15 =24 Y15 =15(1-0,011) = 14,83 h = 0,617
А = 20, Эрл V20 =30 Y20 =20(1-0,011) = 19,78 h = 0,659
А = 25, Эрл V25 =36 Y25 =25(1-0,011) = 24,73 h = 0,686
А = 30, Эрл V30 =42 Y30 =30(1-0,011) = 29,67 h = 0,706
А = 40, Эрл V40 =53 Y40 =40(1-0,011) = 39,56 h = 0,746
А = 50, Эрл V50 =64 Y50 =50(1-0,011) = 49,45 h = 0,772
Результаты расчетов занесем в таблицу 6:
Таблица 6
N | А, Эрл | V | Р (табл) | Y | h |
1 2 3 4 5 6 7 8 9 10 |
1 3 5 10 15 20 25 30 40 50 |
5 8 11 18 24 30 36 42 53 64 |
0,011 0,011 0,011 0,011 0,011 0,011 0,011 0,011 0,011 0,011 |
0,989 2,96 4,94 9,89 14,83 19,78 24,73 29,67 39,56 49,45 |
0,197 0,986 0,449 0,549 0,617 0,659 0,686 0,706 0,746 0,772 |
Построим график зависимости числа линий V и коэффициента использования h от величины интенсивности нагрузки Y при величине Р=0,011.
Задание 5.
1. Построить оптимальную равномерную неполнодоступную (НПД) схему, имеющую следующие параметры: V – емкость пучка, g – число нагрузочных групп, d – доступность. Привести матрицу связности.
Исходные данные:
V = 25*Nгр + NВ
D = 10*Nгр
где Nгр – номер группы , NВ – номер варианта.
8, если N8 =1-10;
g = 10, если N8 =11-21
12, если N8 =21-…
2. Рассчитать и построить зависимость числа линий V от величины потерь Р неполнодоступного пучка при значении A и D=10 по формуле Эрланга, О Делла, Пальма-Якобеуса. Результаты привести в виде таблицы и графика:
Р | V | ||
Формула Эрланга |
О Делла | Пальма-Якобеуса | МПЯ* |
1 2 3 |
*- Модифицированная формула Пальма-Якобеуса.
Исходные данные: А – поступающая нагрузка взять в задании 1.
Решение:
Неполнодоступное включение это когда входу доступны не все, а часть выходов (d-определяет количество доступных выходов, d<V). Главная особенность НПД схем в том, что при одних и тех же параметрах можно построить множество различных схем, отличающихся пропускной способностью. Основными параметрами схемы являются: g – число нагрузочных групп, d – доступность, V – количество подключаемых к выходам соединительных устройств. Нагрузочной группой называется совокупность источников вызовов, обслуживаемых одними и теми же d-соединительными устройствами в НПД схеме. НПД схемы бывают трех видов ступенчатая, равномерная и идеально-симметричная. По типу соединений: прямое, перехваченное и со сдвигом. При прямом включении объединяются одноименные выходы соседних нагрузочных групп. При перехваченном включении выходы каждой нагрузочной группы соединяются по возможности равномерно с одноименными выходами остальных нагрузочных групп. При включении со сдвигом выходы одной нагрузочной группы соединяются с разноименными выходами других нагрузочных групп.
При выполнении сдвига с перехватом чаще всего применяют однородное включение соединительных устройств, так называемые циклические схемы.
Цилиндр – это циклосхема, у которой обязательно равенство V=g (число выходов совпадает с числом нагрузочных групп). Размер цилиндра d представляет собой число охватываемых выходов каждой нагрузочной группы. Цилиндр размера d называется d-шаговым. Кроме размера цилиндр характеризуется наклоном.
Для построения оптимальной схемы нужно построить матрицу связности. Матрица связности – квадратная (g,g), симметричная относительно главной диагонали (по диагонали стоит d доступность), элементы матрицы связности показывают число связей между нагрузочными группами. Для оптимальности схемы необходимо чтобы матрицы связности были однородными и не отличались не более чем на единицу.
1.
V = 25*1+11 = 36
D = 10*1 = 10
G = 10
1) Определим размер цилиндров:
r = [(g*d)/V] (целая часть)
r = [(10*10)/36] = 2
2) Наша схема будет состоять из r и r+1 шаговых цилиндров
r+1 = 2 + 1 = 3
3) Определяем общее количество цилиндров:
k » V / g k » 36 / 10 » 4
4) Определим количество двух шаговых цилиндров:
5) Определим количество трех шаговых цилиндров:
kr+1 = k – kr
kr+1 = 4 – 1 = 3
6) Определим наклон цилиндров. Для этого строим матрицу связности (табл. 7):
Таблица 7
Параметр схемы | Элеме | нты | первой | строки | матриц | для нагр | узочной | группы | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
2 1,3 1,4 1,2 |
2 3 3 3 |
0 1 1 1 |
1 0 0 1 |
0 1 0 1 |
0 1 1 0 |
0 0 2 0 |
0 1 1 0 |
0 1 0 1 |
1 0 0 1 |
0 1 1 1 |
11 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 |

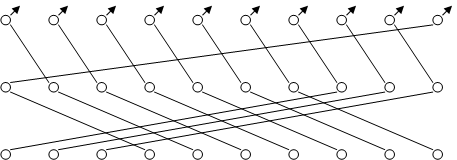

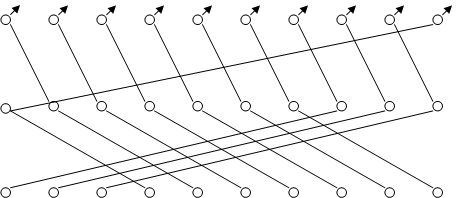

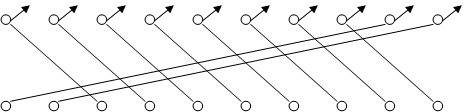

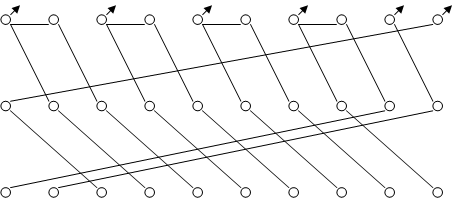

7) Построим схемы цилиндров:
1 2 3 4 5 6 7 8 9 10
I
II
11 12 13 14 15 16 17 18 19 20
III
IV
V
21 22 23 24 25 26 27 28 29 30
VI
VII
VIII
31 32 33 34 35 36
XIX
X
XI
2. Для практических расчетов пропускной способности однозвенных НПД коммутационных схем используют приближенные методы.
Упрощенная формула Эрланга:
где У0 – интенсивность обслуженной нагрузки пучком линий;
Р – вероятность потерь;
D – доступность;
средняя пропускная способность одной линии пучка.
Формула О¢ Делла:
где УD – нагрузка, обслуженная полнодоступным пучком из d линий при потерях и приблизительно определяемая с помощью 1-й формулы Эрланга.
Формула Пальма-Якобеуса:
где А – интенсивность поступающей нагрузки на пучок линий.
В модифицированной формуле Пальма-Якобеуса вместо поступающей нагрузки А в формулу Пальма-Якобеуса подставляется значение фиктивной нагрузки Аф определяемой из выражения:
Аф = Y / (1 - EV (Аф ))
P = EV (Аф ) / (EV - d (Аф ))
где Y = А(1-Р)
Рассчитаем по формуле Эрланга:
Р = 0,001
УО = А(1-Р) = 4(1-0,001) = 3,996
V=3,996 / = 7,99 » 8
Р = 0,002
УО = 3,992 V = 7,43 » 8
Р = 0,003
УО = 3,988 V = 7,12 » 8
Рассчитаем по формуле О¢ Делла:
Р = 0,001
УО = 3,996 У10 = 3,089
V = 10 + = 15,79 » 16
Р = 0,002
УО = 3,992 У10 = 3,420 V = 14,78 » 15
Р = 0,003
УО = 3,988 У10 = 3,637 V = 14,1 » 15
Р | V | ||
Формула Эрланга |
О Делла | Пальма-Якобеуса | МПЯ* |
1 2 3 |
0,001 0,002 0,003 |
8 8 8 |
16 15 15 |
Список литературы
Корнышев Ю.Н., Фань Г.Л. «Теория распределения информации». М., Радио и связь, 1985 г.
Башарин Г.Л. Таблицы вероятностей и средних квадратичных отклонений потерь на полнодоступном пучке линий. М., 1962 г.
Ионин Г.Л., Седол Я.Я. Таблицы вероятностных характеристик полнодоступного пучка при повторных вызовах. М., Наука, 1970 г.
Айтуова Р.Ч., Туманбаева К.Х. Методические указания к выполнению курсовой работы. Алматы, АИЭС, 1998 г.
