Доклад: Протокол доставки пользовательских дейтаграмм UDP

Задачей протокола транспортного уровня UDP (User Datagram Protocol) является передача данных между прикладными процессами без гарантий доставки, поэтому его пакеты могут быть потеряны, продублированы или прийти не в том порядке, в котором они были отправлены.

Зарезервированные и доступные порты UDP

В то время, как задачей сетевого уровня является передача данных между произвольными узлами сети, задача транспортного уровня заключается в передаче данных между любыми прикладными процессами , выполняющимися на любых узлах сети. Действительно, после того, как пакет средствами протокола IP доставлен в компьютер-получатель, данные необходимо направить конкретному процессу-получателю. Каждый компьютер может выполнять несколько процессов, более того, прикладной процесс тоже может иметь несколько точек входа, выступающих в качестве адреса назначения для пакетов данных.

Пакеты, поступающие на транспортный уровень, организуются операционной системой в виде множества очередей к точкам входа различных прикладных процессов. В терминологии TCP/IP такие системные очереди называются портами . Таким образом, адресом назначения, который используется на транспортном уровне, является идентификатор (номер) порта прикладного сервиса. Номер порта, задаваемый транспортным уровнем, в совокупности с номером сети и номером компьютера, задаваемыми сетевым уровнем, однозначно определяют прикладной процесс в сети.

Назначение номеров портов прикладным процессам осуществляется либо централизовано, если эти процессы представляют собой популярные общедоступные сервисы, типа сервиса удаленного доступа к файлам TFTP (Trivial FTP) или сервиса удаленного управления telnet, либо локально для тех сервисов, которые еще не стали столь распространенными, чтобы за ними закреплять стандартные (зарезервированные) номера.

Централизованное присвоение сервисам номеров портов выполняется организацией Internet Assigned Numbers Authority . Эти номера затем закрепляются и опубликовываются в стандартах Internet. Например, упомянутому выше сервису удаленного доступа к файлам TFTP присвоен стандартный номер порта 69.

Локальное присвоение номера порта заключается в том, что разработчик некоторого приложения просто связывает с ним любой доступный, произвольно выбранный числовой идентификатор, обращая внимание на то, чтобы он не входил в число зарезервированных номеров портов. В дальнейшем все удаленные запросы к данному приложению от других приложений должны адресоваться с указанием назначенного ему номера порта.

Мультиплексирование и демультиплексирование прикладных протоколов с помощью протокола UDP

Протокол UDP ведет для каждого порта две очереди: очередь пакетов, поступающих в данный порт из сети, и очередь пакетов, отправляемых данным портом в сеть.

Процедура обслуживания протоколом UDP запросов, поступающих от нескольких различных прикладных сервисов, называется мультиплексированием .

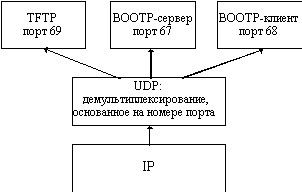

Распределение протоколом UDP поступающих от сетевого уровня пакетов между набором высокоуровневых сервисов, идентифицированных номерами портов, называется демультиплексированием (рисунок 5.1).

Рис. 5.1.

Хотя к услугам протокола UDP может обратиться любое приложение, многие из них предпочитают иметь дело с другим, более сложным протоколом транспортного уровня TCP. Дело в том, что протокол UDP выступает простым посредником между сетевым уровнем и прикладными сервисами, и, в отличие от TCP, не берет на себя никаких функций по обеспечению надежности передачи. UDP является дейтаграммным протоколом, то есть он не устанавливает логического соединения, не нумерует и не упорядочивает пакеты данных.

С другой стороны, функциональная простота протокола UDP обуславливает простоту его алгоритма, компактность и высокое быстродействие. Поэтому те приложения, в которых реализован собственный, достаточно надежный, механизм обмена сообщениями, основанный на установлении соединения, предпочитают для непосредственной передачи данных по сети использовать менее надежные, но более быстрые средства транспортировки, в качестве которых по отношению к протоколу TCP и выступает протокол UDP. Протокол UDP может быть использован и в том случае, когда хорошее качество каналов связи обеспечивает достаточный уровень надежности и без применения дополнительных приемов типа установления логического соединения и квитирования передаваемых пакетов.

Формат сообщений UDP

Единица данных протокола UDP называется UDP-пакетом или пользовательской дейтаграммой (user datagram). UDP-пакет состоит из заголовка и поля данных, в котором размещается пакет прикладного уровня. Заголовок имеет простой формат и состоит из четырех двухбайтовых полей:

• UDP source port - номер порта процесса-отправителя,
• UDP destination port - номер порта процесса-получателя,
• UDP message length - длина UDP-пакета в байтах,
• UDP checksum - контрольная сумма UDP-пакета

Не все поля UDP-пакета обязательно должны быть заполнены. Если посылаемая дейтаграмма не предполагает ответа, то на месте адреса отправителя могут помещаться нули. Можно отказаться и от подсчета контрольной суммы, однако следует учесть, что протокол IP подсчитывает контрольную сумму только для заголовка IP-пакета, игнорируя поле данных.
