Реферат: Типовые схемы применения коммутаторов в локальных сетях

Коммутатор или концентратор?

При построении небольших сетей, составляющих нижний уровень иерархии корпоративной сети, вопрос о применении того или иного коммуникационного устройства сводится к вопросу о выборе между концентратором или коммутатором.

При ответе на этот вопрос нужно принимать во внимание несколько факторов. Безусловно, немаловажное значение имеет стоимость за порт, которую нужно заплатить при выборе устройства. Из технических соображений в первую очередь нужно принять во внимание существующее распределение трафика между узлами сети. Кроме того, нужно учитывать перспективы развития сети: будут ли в скором времени применяться мультимедийные приложения, будет ли модернизироваться компьютерная база. Если да, то нужно уже сегодня обеспечить резервы по пропускной способности применяемого коммуникационного оборудования. Использование технологии intranet также ведет к увеличению объемов трафика, циркулирующего в сети, и это также необходимо учитывать при выборе устройства.

При выборе типа устройства - концентратор или коммутатор - нужно еще определить и тип протокола, который будут поддерживать его порты (или протоколов, если идет речь о коммутаторе, так как каждый порт может поддерживать отдельный протокол).

Сегодня выбор делается между протоколами двух скоростей - 10 Мб/с и 100 Мб/с. Поэтому, сравнивая применимость концентратора или коммутатора, необходимо рассмотреть вариант концентратора с портами на 10 Мб/с, вариант концентратора с портами на 100 Мб/c, и несколько вариантов коммутаторов с различными комбинациями скоростей на его портах.

Техника применения матрицы перекрестного трафика для анализа эффективности применения коммутатора уже была рассмотрена в разделе 4.2.2. Пользуясь ею, можно оценить, сможет ли коммутатор с известными пропускными способностями портов и общей производительностью поддержать трафик в сети, заданный в виде матрицы средних интенсивностей трафика.

Рассмотрим теперь эту технику для ответа на вопрос о применимости коммутатора в сети с одним сервером и несколькими рабочими станциями, взаимодействующими только с сервером (рисунок 6.1). Такая конфигурация сети часто встречается в сетях масштаба рабочей группы, особенно в сетях NetWare, где стандартные клиентские оболочки не могут взаимодействовать друг с другом.

Матрица перекрестного трафика для такой сети имеет вырожденный вид. Если сервер подключен, например, к порту 4, то только 4-я строка матрицы и 4-ый столбец матрицы будут иметь отличные от нуля значения. Эти значения соответствуют выходящему и входящему трафику порта, к которому подключен сервер. Поэтому условия применимости коммутатора для данной сети сводятся к возможности передачи всего трафика сети портом коммутатора, к которому подключен сервер.

Если коммутатор имеет все порты с одинаковой пропускной способностью, например, 10 Мб/c, то в этом случае пропускная способность порта в 10 Мб/c будет распределяться между всеми компьютерами сети. Возможности коммутатора по повышению общей пропускной способности сети оказываются для такой конфигурации невостребованными. Несмотря на микросегментацию сети, ее пропускная способность ограничивается пропускной способностью протокола одного порта, как и в случае применения концентратора с портами 10 Мб/с. Небольшой выигрыш при использовании коммутатора будет достигаться лишь за счет уменьшения количества коллизий - вместо коллизий кадры будут просто попадать в очередь к передатчику порта коммутатора, к которому подключен сервер.

Рис. 6.1. Сеть с выделенным сервером

Для того, чтобы коммутатор работал в сетях с выделенным сервером более эффективно, производители коммутаторов выпускают модели с одним высокоскоростным портом на 100 Мб/с для подключения сервера и несколькими низкоскоростными портами на 10 Мб/с для подключения рабочих станций. В этом случае между рабочими станциями распределяется уже 100 Мб/c, что позволяет обслуживать в неблокирующем режиме 10 - 30 станций, в зависимости от интенсивности создаваемого ими трафика.

Однако с таким коммутатором может конкурировать концентратор, поддерживающий протокол с пропускной способностью 100 Мб/с, например, Fast Ethernet. Стоимость его за порт будет несколько ниже стоимости за порт коммутатора с одним высокоскоростным портом, а производительность сети примерно та же.

Очевидно, что выбор коммуникационного устройства для сети с выделенным сервером достаточно сложен. Для принятия окончательного решения нужно принимать во внимание перспективы развития сети в отношении движения к сбалансированному трафику. Если в сети вскоре может появиться взаимодействие между рабочими станциями, или же второй сервер, то выбор необходимо делать в пользу коммутатора, который сможет поддержать дополнительный трафик без ущерба по отношению к основному.

В пользу коммутатора может сыграть и фактор расстояний - применение коммутаторов не ограничивает максимальный диаметр сети величинами в 2500 м или 210 м, которые определяют размеры домена коллизий при использовании концентраторов Ethernet и Fast Ethernet.

Коммутатор или маршрутизатор?

При построении верхних, магистральных уровней иерархии корпоративной сети проблема выбора формулируется по-другому - коммутатор или маршрутизатор?

Коммутатор выполняет передачу трафика между узлами сети быстрее и дешевле, зато маршрутизатор более интеллектуально отфильтровывает трафик при соединении сетей, не пропуская ненужные или плохие пакеты, а также надежно защищая сети от широковещательных штормов.

В связи с тем, что коммутаторы корпоративного уровня могут поддерживать некоторые функции сетевого уровня, выбор все чаще делается в пользу коммутатора. При этом маршрутизатор также используется, но он часто остается в локальной сети в единственном экземпляре. Этот маршрутизатор обычно служит и для связи локальной сети с глобальными, и для объединения виртуальных сетей, построенных с помощью коммутаторов.

В центре же сетей зданий и этажей все чаще используются коммутаторы, так как только при их использовании возможно осуществить передачу нескольких гигабит информации в секунду за приемлемую цену (рисунок 1.2).

Стянутая в точку магистраль на коммутаторе

При всем разнообразии структурных схем сетей, построенных на коммутаторах, все они используют две базовые структуры - стянутую в точку магистраль и распределенную магистраль. На основе этих базовых структур затем строятся разнообразные структуры конкретных сетей.

Стянутая в точку магистраль (collapsed backbone) - это структура, при которой объединение узлов, сегментов или сетей происходит на внутренней магистрали коммутатора. Пример сети рабочей группы, использующей такую структуру, приведен на рисунке 6.2.

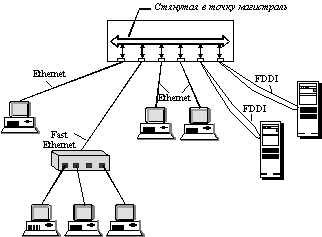

Рис. 6.2. Структура сети со стянутой в точку магистралью

Преимуществом такой структуры является высокая производительность магистрали. Так как для коммутатора производительность внутренней шины или схемы общей памяти, объединяющей модули портов, в несколько Гб/c не является редкостью, то магистраль сети может быть весьма быстродействующей, причем ее скорость не зависит от применяемых в сети протоколов и может быть повышена с помощью замены одной модели коммутатора на другую.

Положительной чертой такой схемы является не только высокая скорость магистрали, но и ее протокольная независимость. На внутренней магистрали коммутатора в независимом формате одновременно могут передаваться данные различных протоколов, например, Ethernet, FDDI и Fast Ethernet, как это изображено на рисунке. Подключение нового узла с новым протоколом часто требует не замены коммутатора, а просто добавления соответствующего интерфейсного модуля, поддерживающего этот протокол.

Если к каждому порту коммутатора в такой схеме подключен только один узел, то такая схема будет соответствовать микросегментированной сети.

Распределенная магистраль на коммутаторах

В сетях больших зданий или кампусов использование структуры с коллапсированной магистралью не всегда рационально или же возможно. Такая структура приводит к протяженным кабельным системам, которые связывают конечные узлы или коммутаторы сетей рабочих групп с центральным коммутатором, шина которого и является магистралью сети. Высокая плотность кабелей и их высокая стоимость ограничивают применение стянутой в точку магистрали в таких сетях. Иногда, особенно в сетях кампусов, просто невозможно стянуть все кабели в одно помещение из-за ограничений на длину связей, накладываемых технологией (например, все реализации технологий локальных сетей на витой паре ограничивают протяженность кабелей в 100 м).

Поэтому в локальных сетях, покрывающих большие территории, часто используется другой вариант построения сети - с распределенной магистралью. Пример такой сети приведен на рисунке 6.3.

Распределенная магистраль - это разделяемый сегмент сети, поддерживающий определенный протокол, к которому присоединяются коммутаторы сетей рабочих групп и отделов. На примере распределенная магистраль построена на основе двойного кольца FDDI, к которому подключены коммутаторы этажей. Коммутаторы этажей имеют большое количество портов Ethernet, трафик которых транслируется в трафик протокола FDDI, когда он передается по магистрали с этажа на этаж.

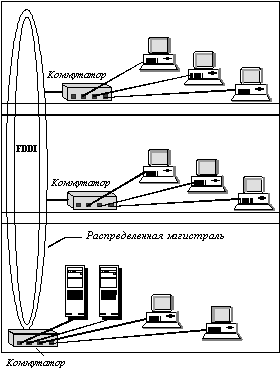

Рис. 6.3. Структура сети с распределенной магистралью

Распределенная магистраль упрощает связи между этажами, сокращает стоимость кабельной системы и преодолевает ограничения на расстояния.

Однако, скорость магистрали в этом случае будет существенно меньше скорости магистрали на внутренней шине коммутатора. Причем скорость эта фиксированная и не превышает в настоящее время 100 Мб/c. Поэтому распределенная магистраль может применяться только при невысокой интенсивности трафика между этажами или зданиями.

Пример рисунка 6.3 демонстрирует сочетание использования двух базовых структур, так как на каждом этаже сеть построена с использованием магистрали на внутренней шине коммутатора.
