Реферат: Контрольная работа: Выполнение расчетов и оформление технической документации с использованием текстовых редакторов и электронных таблиц

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Пензенский государственный университет

Кафедра Информационная безопасность систем и технологий

Пояснительная записка к курсовой работе

по дисциплине Информатика

по теме: Выполнение расчетов и оформление технической документации с использованием текстовых редакторов и электронных таблиц

Исполнитель КР И. М. Гринзовский

Руководитель КР: к.т.н., доцент В. А. Мали

Пенза, 2009

Реферат

Пояснительная записка содержит 16 страниц, 2 источника, 3 рисунка, 3 таблицы.

ЭЛЕКТРОННАЯ ТАБЛИЦА, ДИАГРАММА, РЕАЛИЗАЦИЯ, ФУНКЦИЯ, БАЗА ДАННЫХ

Объектом исследования является электронная таблица.

Целью работы является разработка электронной таблицы, содержащую базу данных о заработной плате сотрудников, а так же построение электронной диаграммы, отображающей графически размер заработной платы, налогов, профсоюзных взносов.

В процессе выполнения курсовой работы были использованы формулы, позволяющие выполнить расчёты для реализации таблицы.

В результате выполнения работы была создана электронная таблица, содержащая информацию о заработной плате сотрудников. Также была создана диаграмма, графически отображающая полученные в таблице зависимости.


Содержание

Введение

1 Определение математических и логических зависимостей

2 Определение количества и состава электронных таблиц

3 Создание электронных таблиц

4 Тестирование работы таблицы

5 Построение диаграммы

Заключение

Список используемых источников


Введение

Таблица – одно из самых удобных средств представления данных. С появлением и повсеместным распространением компьютеров появилась и возможность создания электронных таблиц. Использование электронных таблиц позволило не только наглядно изобразить данные, но и обработать их. Программные средства, позволяющие выполнять такие действия, называются табличными процессорами.

Общепризнанным родоначальником табличных процессоров, как отдельного класса ПО, является Дэн Бриклин, совместно с Бобом Фрэнкстоном, разработавший легендарную программу VisiCalcв 1979 г.. Этот табличный редактор для компьютера AppleIIстал приложением, превратившим персональный компьютер из экзотической игрушки в массовый инструмент для бизнеса. Наиболее распространенными табличными процессорами являются MicrosoftExcelи его бесплатный аналог - OpenOffice.orgCalc.

С помощью OpenOffice.orgCalcможно анализировать вводимые данные, заниматься расчётами, прогнозировать, сводить данные с разных листов и таблиц, строить диаграммы и графики. Пошаговый ввод формул в ячейки электронных таблиц с помощью Мастера облегчает формирование сложных и вложенных формул, демонстрирует описания каждого параметра и конечный результат на любом этапе ввода. В программу OpenOffice.orgCalcвстроена удобная подсистема помощи, которая в любой момент готова выдать необходимую справку [1].

1 Определение математических и логических зависимостей

Характеристики, рассчитываемые с помощью таблиц: налоги (13%), профсоюзные взносы (1%), выплаты (авансовые платежи и пр.) (30-40%), сумма к выдаче.

Рассчитываемые характеристики связаны следующим образом:

Сумма к выдаче вычисляются как разность суммы зарплаты по ЕТС, доплаты, надбавки и суммы налогов и профсоюзных взносов, по формуле:

S= (Z+ D+ N) – (L+ V),

гдеS- сумма к выдаче, Z- зарплата по ЕТС, D- доплата, N- надбавка, L- налоги, V- профсоюзные взносы.

Налоги вычисляются как процент от суммы зарплаты по ЕТС, доплаты и надбавки, по формуле:

L= 0,13 * ( Z+ D+ N),

гдеS- сумма к выдаче, L- налоги Z- зарплата по ЕТС, D- доплата,

N- надбавка.

Профсоюзные взносы вычисляются как процент от суммы зарплаты по ЕТС, доплаты и надбавки, по формуле:

V= 0,01 * ( Z+ D+ N),

гдеV- профсоюзные взносы,

Z- зарплата по ЕТС,

D- доплата,

N- надбавка.

Аванс вычисляется как процент от суммы к выдаче, по формуле:

A= 0,40 * S,

гдеA- аванс,

S- сумма к выдаче.

Выплата «под расчет» вычисляется как процент суммы к выдаче, по формуле:

M= 0,60 * S,

Где M- выплата «под расчет»,

S- сумма к выдаче.

2 Определение количества и состава электронных таблиц

В процессе выполнения курсовой работы создается одна таблица и одна диаграмма. Таблица содержит исходные данные. В них входят:

- ФИО;

- Разряд ETC;

- Зарплата в соответствии с разрядом ЕТС;

- Доплата;

- Надбавка;

- Налоги (13%);

- Профсоюзный взнос (1%);

- Аванс;

- Выплата «под расчет»;

- Сумма к выдаче.

График содержит сумму к выдаче, налоги и профсоюзные взносы.


3 Создание таблицы

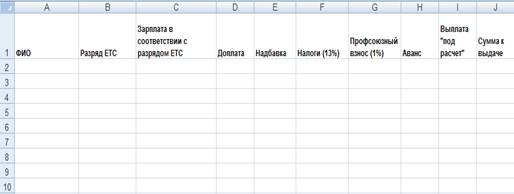

Для расчёта характеристик создается таблица. В ней содержаться вводимые данные и рассчитываемые характеристики. Созданные названия приведены на Рисунке 1.

Создаются названия ячеек для таблицы:

- в ячейке A1 – ФИО;

- в ячейке B1 – Разряд ETC;

- в ячейке C1 – Зарплата в соответствии с разрядом ЕТС;

- в ячейке D1 – Доплата;

- в ячейке E1 – Надбавка;

- в ячейке F1 – Налоги (13%);

- в ячейке G1 – Профсоюзный взнос (1%);

- в ячейке H1 – Аванс;

- в ячейке I1 – Выплата «под расчет»;

- в ячейке J1 – Сумма к выдаче.

Рисунок 1 - Названия ячеек вводимых данных

В подготовленную таблицу заносятся данные, которые должны вводится пользователем. К таким данным относятся: ФИО, разряд ETC, зарплата в соответствии с разрядом ЕТС, доплата, надбавка.

Для того чтобы отформатировать таблицу курсором выделяются ячейки полей зарплата в соответствии с разрядом ЕТС, доплата, надбавка, налоги (13%), профсоюзный взнос (1%), аванс, выплата «под расчет», сумма к выдаче, далее открывается контекстное меню нажатием на правую кнопку мыши, затем выбирается пункт «Формат ячеек» и далее «Денежный формат». Для ячеек поля разряд ETCприменяется числовой формат отображения и устанавливается число десятичных знаков равное нулю. Для ячеек поля ФИО применяется текстовый формат отображения.

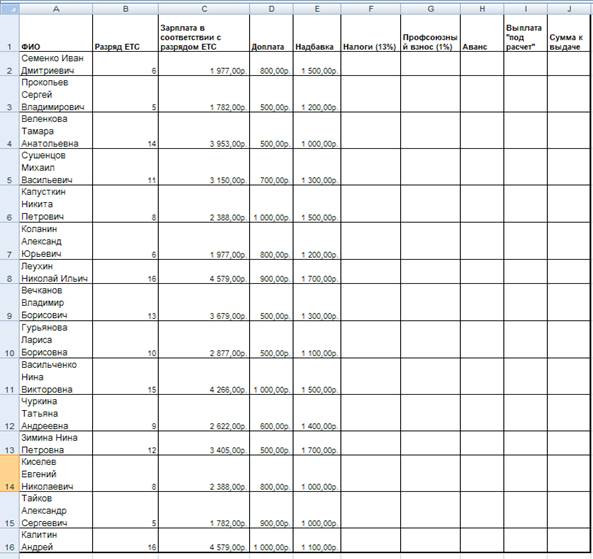

Затем заполняются ячейки поля ФИО, разряд ETC, зарплата в соответствии с разрядом ЕТС, доплата и надбавка. Заполненные ячейки приведены на Рисунке 2.

Рис.2. – Заполненные ячейки


Рисунок 2 - Вводимые данные

Таблица должна автоматически выводить данные на основе введенных пользователем, для этого ячейки связываются с помощью формул.

Ячейки F2:F16 содержат формулу с вычислением суммы к выдаче. Исходные данные для расчетов берутся из ячеек J2:J16. Расчеты проведены по формуле:

=J2*0,13.

Ячейки G2:G16 содержат формулу с вычислением профсоюзного взноса. Исходные данные для расчетов берутся из ячеек J2:J16. Расчеты проведены по формуле:

= J2*0,01.

Ячейки J2:J16 содержат формулу суммы к выдаче. Исходные данные для расчетов берутся из ячеек C2:E16 и F2:G16. Расчеты проведены по формуле:

=SUM(C2:E2)-SUM(F2:G2).

Ячейки H2:H16 содержат формулу с вычислением аванса. Исходные данные для расчетов берутся из ячеек J2:J16. Расчеты проведены по формуле:

=J2*0,4.

Ячейки I2:I16 содержат формулу с вычислением выплаты «под расчет». Исходные данные для расчетов берутся из ячеек J2:J16. Расчеты проведены по формуле: =J2*0,6.


4 Тестирование работы таблицы

Для проверки функциональности созданной таблицы вводятся произвольные значения. Таблица исходных данных приведена в Таблице 1.

Таблица 1 - Тестовый набор данных

ФИО Разряд ETC Зарплата в соответствии с разрядом ЕТС Доплата Надбавка
Семенко Иван Дмитриевич 6 1 977,00р. 800,00р. 1 500,00р.
Прокопьев Сергей Владимирович 5 1 782,00р. 500,00р. 1 200,00р.
Веленкова Тамара Анатольевна 14 3 953,00р. 500,00р. 1 000,00р.

Таким образом, были внесены данные о 3 сотрудниках. Для проверки работоспособности таблицы вручную пересчитываются все характеристики, которые таблица считает автоматически. Характеристики, рассчитываемые таблицей автоматически, приведены в Таблице 2.

Таблица 2 - Данные рассчитываемые автоматически

Налоги (13%) Профсоюзный взнос (1%) Аванс Выплата "под расчет" Сумма к выдаче
556,01р. 42,77р. 1 471,29р. 2 206,93р. 3 678,22р.
452,66р. 34,82р. 1 197,81р. 1 796,71р. 2 994,52р.
708,89р. 54,53р. 1875,83р. 2813,75р. 4689,58р.

Характеристики, пересчитанные вручную, совпадают с характеристиками, которые таблица считает автоматически. Это свидетельствует о том, что таблица верно производит все необходимые расчеты. Характеристики, рассчитываемые вручную, приведены в Таблице 3.


Таблица 3 - Данные рассчитываемые вручную

Налоги (13%) Профсоюзный взнос (1%) Аванс Выплата "под расчет" Сумма к выдаче
556,01р. 42,77р. 1 471,29р. 2 206,93р. 3 678,22р.
452,66р. 34,82р. 1 197,81р. 1 796,71р. 2 994,52р.
708,89р. 54,53р. 1875,83р. 2813,75р. 4689,58р.

6 Построение диаграммы

По заданию необходимо отобразить графически сумму к выдаче, налоги и профсоюзные взносы. Для этого создается диаграмма, которая отображает сумму к выдаче, налоги и профсоюзные взносы. Вид диаграмм – гистограмма обычная.

OpenOfficeCalcпозволяет создавать диаграммы различных типов. Диаграммы создаются с помощью «Мастера диаграмм». Для вызова «Мастера диаграмм» следует выбрать в меню «Вставка» команду «Диаграмма».

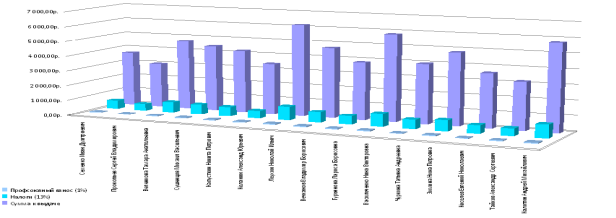

Для создания диаграммы в открывшемся окне выбирается тип диаграммы – «Гистограмма обычная», после чего нажимается «Далее». В новом указывается диапазон ячеек А1:J16. Ряды следует выбрать «В столбцах». Затем открывается вкладка «Ряды данных» и удаляются все кроме суммы к выдаче, налогов и профсоюзных взносов. В диапазоне для значения Yвыбираются ячейки диапазона G2:G16, а для категории ячейки A2:А16, после чего нажимается «Далее». В строке заголовка вводится название таблицы - «Сумма к выдаче, налоги и профсоюзные взносы». Диаграмма создается на отдельной странице. Далее проставляется галочка в пункте «Показывать легенду». Созданная диаграмма приведена на Рисунке 3.



Рисунок 3 – Диаграмма «Сумма к выдаче, налоги и профсоюзные взносы»

Заключение

В результате выполнения курсовой работы были освоены основные принципы работы со средой OpenOffice.org, а так же работа с табличным процессором OpenOffice.orgCalc. С помощью OpenOffice.orgCalcбыла построена электронная таблица, содержащая данные о заработной плате сотрудников, и создана диаграмма, отображающая сумму к выдаче, налоги и профсоюзные взносы.

Было проведено тестирование созданной электронной таблицы, которое показало её исправность и отсутствие недоработок.

В результате выполнения курсовой работы все требования технического задания были выполнены в полном объеме.


Список использованных источников

1 Свободная энциклопедия "Википедия" [Электронный ресурс] / Wikimedia, 2001-2009. - Режим доступа: http://ru.wikipedia.org/wiki/Электронная_таблица/.

2 Каратыгин С. и др. Базы данных: Простейшие средства обработки информации. Электронные таблицы. Системы управления базами данных. Т.1 /Каратыгин С., Тихонов А., Долголаптев В. - М.: ABF, 1995. - 533 с.
