Реферат: Характеристика программного продукта "CATIA"

Содержание

Введение

1. О программе

2. PLM – поддержка жизненного цикла изделия

3. Продукты

3.1 CATIA-AEROSPACESHEETMETALDESIGN (ASL) - Модуль проектирования деталей ЛА из листовых материалов

3.2 CATIA/DELMIAPlantLayout 2

3.3 CATIAGenerativeShapeDesign– проектирование поверхностей

3.4 CATIA PLM Express – проектирование электрических жгутов

3.5 CATIA Composites Design Проектирование изделий из композитных материалов

Заключение

Источники

Введение

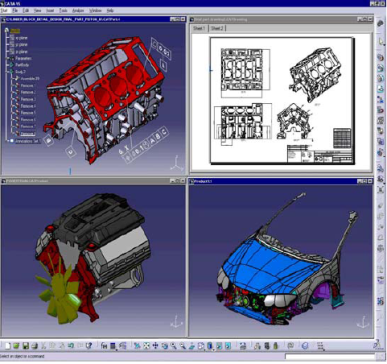

Система CATIA (ComputerAidedThree-dimensionalInteractiveApplication) - одна из самых распространенных САПР высокого уровня. Это комплексная система автоматизированного проектирования (CAD), технологической подготовки производства (CAM) и инженерного анализа (САЕ), включающая в себя передовой инструментарий трёхмерного моделирования, подсистемы программной имитации сложных технологических процессов, развитые средства анализа и единую базу данных текстовой и графической информации. Система позволяет эффективно решать все задачи технической подготовки производства - от внешнего (концептуального) проектирования до выпуска чертежей, спецификаций, монтажных схем и управляющих программ для станков с ЧПУ.

1. О программе

CATIA — система автоматизированного проектирования (САПР) французской фирмы Dassault Systèmes. CATIA V1 была анонсировна в 1981 году.

В настоящий момент в мире используются две версии — V4 и V5, которые значительно отличаются. CATIA V4 была анонсирована в 1993 году и создавалась для Unix-подобных операционных систем, CATIA V5 была анонсирована в 1998 году и это первая из версий, которая может работать под управлением Microsoft Windows. По заверению Dassault Systèmes CATIA V5 была написана с «нуля» и воплотила в себе передовые технологии САПР конца XX века — начала XXI века.

В первое время CATIA V5 не пользовалась особой популярностью на рынке, и, чтобы стимулировать переход с V4 на V5, Dassault Systèmes выдвинула концепцию PLM (Product Lifecycle Management). Идея PLM оказалась удачной, и её подхватила почти вся индустрия САПР.

В феврале 2008 Dassault Systèmes анонсировала новую версию системы — CATIA V6. V6 будет поддерживать программы моделирования для всех инженерных дисциплин и коллективные бизнес-процессы на протяжении жизненного цикла изделия. Новая концепция фирмы получила название «PLM 2.0 на платформе V6». Суть концепции — трёхмерное моделирование (3D) и коллективная работа в реальном времени. Для связи между людьми, находящимися в разных точках мира, предусмотрены средства простого подключения к Web.

По словам президента концерна Бернара Шарлья (Bernard Charles), PLM 2.0 это новый подход, открывающий возможность использовать интеллектуальные плоды онлайнового взаимодействия. Каждый пользователь может придумывать, разрабатывать продукты и обмениваться информацией о них на универсальном 3D-языке. Пользователи смогут в наглядной форме оперировать одновременно виртуальными и реальными объектами.

В PLM-решение V6 войдут системы CATIA для автоматизации проектирования, ENOVIA для управления инженерными данными и коллективной работы, SIMULIA для инженерного анализа и DELMIA для цифрового производства.

Решения PLM V6 для малого и среднего бизнеса (SMB) разрабатываются израильским филиалом фирмы Dassault Systèmes Israel (SMARTEAM).

Основнымиконкурентамиявляются NX от Siemens PLM Software и Pro/ENGINEER от Parametric Technology Corporation.

2. PLM – поддержка жизненного цикла изделия

В настоящее время в самых различных отраслях промышленности в мире и, в частности, в России, всё большее распространение получает комплексный подход к проектированию и изготовлению машиностроительных изделий. Традиционно применяемые САПР дополняются PDM-решениями, позволяющими управлять данными и документами об изделии. Такой подход получил название «Поддержка/управление жизненным циклом изделия» (CALS-технологии, PLM-решения).

Система автоматизированного проектирования CATIA является комплексной системой CAD/CAM/CAE и широко применяется уже несколько десятилетий. Линейка PLM продуктов от компаний IBM и Dasault Systemes представлена следующими системами:ENOVIA, SmarTeam, DELMIA, CATIA. Данная PLM-система представляют собой комплексное решение по поддержке жизненного цикла изделия. Системы SmarTeam и ENOVIA относятся к классу систем PDM и обеспечивают поддержку работы с конструкторскими и производственными данными. Система DELMIA поддерживает моделирование технологических процессов. СATIA – комплексная CAD/CAM/CAE система. Функциональные возможности системы, о которых будет расказано на семинаре, позволяют решать самые разные конструкторские и технологические задачи.

3. Продукты

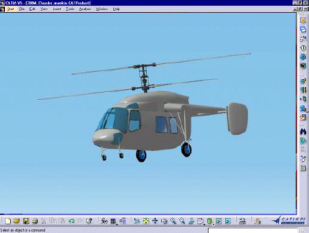

Линейка программных продуктов CATIA отвечает потребностям семи основных отраслей промышленности (аэрокосмическая, автомобильная, судостроительная, машиностроение, электроника, строительство заводов и товары широкого потребления). Первоначально ориентированная на большие предприятия, CATIA превратилась в масштабируемое решение и сейчас также становится лидером для компаний малого и среднего размера.

Портфель продуктов CATIA V5 в настоящее время включает более 300 функциональных модулей, которые могут быть классифицированы и сгруппированы по следующим параметрам:

· платформы;

· области применимости (домены);

· конфигурации;

· отдельные продукты.

Платформы представляют собой некоторые подмножества продуктов, которые позволяют решать одни и те же задачи разработчиков на разном уровне функциональности, производительности и, соответственно, с разным уровнем затрат. Определены три платформы: P1, P2 и P3.

Платформа P1 представляет собой набор модулей классической «средней» CAD/CAM-системы, которая, однако, является частью единой PLM-среды и в любое время может быть дополнена продуктами из других платформ с целью повышения производительности и функциональности решений. В сочетании с PDM-системой ENOVIA-SmarTeam, продукты CATIA V5 на основе платформы P1 могут быть рекомендованы как относительно дешевые PLM-решения для малых и средних предприятий, или как решение начального уровня для больших предприятий, которое по мере развития промышленного бизнеса может быть легко трансформировано на более высокий уровень

Платформа P2 – это высокоразвитая «тяжелая» CAD/CAM/CAE-система класса high-end, обеспечивающая всю полноту функциональности для производительной коллективной разработки изделий различной сложности с использованием механизмов накопления знаний и управления цифровым макетом изделия (DMU – Digital Mock-Up).

Платформа P3 включает специализированные модули наивысшей производительности для целевого использования в различных отраслях промышленности.

Наличие различных платформ в CATIA V5 является уникальным средством для расширения ее пользовательской базы по принципу «одна система – разные возможности» и для быстрого наращивания производительности.

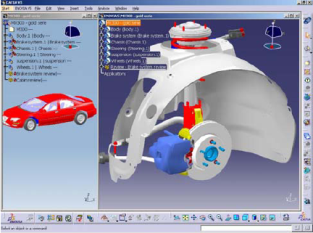

Области применимости (домены) – объединяют в себе программные продукты, характерные для решения конкретной совокупности задач в процессе жизненного цикла изделия. Выделяются следующие семь областей применимости:

· Машиностроительное проектирование (Mechanical Design);

· Разработка дизайна изделий (Shape Design and Styling);

· Системный синтез промышленных изделий (Product Synthesis);

· Проектирование систем и коммуникаций (Equipment and Systems Engineering);

· Инженерный анализ (Analysis);

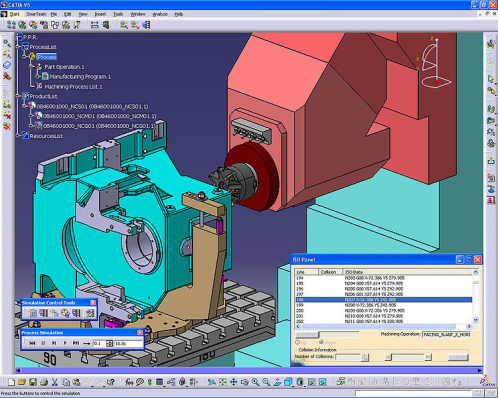

· Программирование обработки на станках с ЧПУ (NC Manufacturing);

· Управление проектированием и обмен данными (Infrastructure).

Кроме продуктов CATIA, составляющих эти области, существуют многочисленные специальные продукты, предназначенные для работы вместе с продуктами CATIA и разработанные партнерами Dassault Systemes, а также продукты для программ обучения пользователей (HEAT) и продукты для разработки приложений (CAA-RADE).

Конфигурация – это заранее сформированный и неделимый при поставке набор модулей, предназначенный для решения конкретных задач из какой либо области применимости и лицензируемых как один продукт. При этом стоимость конфигурации значительно ниже суммы стоимости входящих в него модулей при их раздельной продаже. Конфигурации существуют для всех трех платформ и являются основой каждого рабочего места CATIA V5, которое потом может дополняться любым количеством отдельных продуктов.

Отдельные продукты – это модули, которые продаются отдельно в виде дополнений к конкретным конфигурациям. это программный компонент системы. Каждый модуль CATIA V5 соответствует определенной платформе и области инженерной деятельности. При этом модуль, в зависимости от его назначения, может участвовать в различных конфигурациях как данной области, так и других областей. Некоторые модули не входят ни в одну из конфигураций и могут добавляться к нужной конфигурации при необходимости. Существует «матрица пререквизитов», определяющая условия совместной работы данного продукта с другими продуктами и конфигурациями. При выполнении этих условий отдельный продукт может быть добавлен к имеющейся конфигурации одним из возможных способов:

· в виде прикрепленного продукта (Add-one);

· в виде свободного продукта (Shareable).

Прикрепленный продукт становится частью данной конфигурации и не может быть перенесен в другую конфигурацию. Свободный продукт может свободно перемещаться по рабочим местам с различными конфигурациями, но его цена в 1,5 раза выше, чем у прикрепленного.

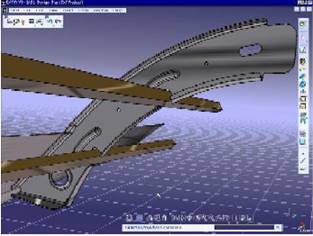

3.1 CATIA - AEROSPACE SHEETMETAL DESIGN ( ASL ) - Модуль проектирования деталей ЛА из листовых материалов

Предназначен для проектирования деталей из листового металла, использующихся в аэрокосмической промышленности и изготавливаемых различными методами формовки.

Описание продукта.

Generative Aerospace Sheetmetal Design (дословно: Общий дизайн изделий из листового металла в аэрокосмической промышленности) - продукт, предназначенный для разработки деталей из листового металла, использующихся в аэрокосмической промышленности.

Функционал модуля позволяет использовать опыт компании, включая особенности конструкции и специфику производства.

Продукт основывается на технике Функционального Моделирования (Feature Modeling), использующей готовый набор конструктивно-технологических элементов, присущих деталям летательных аппаратов из листового металла. Применяя общий и частный подходы, система позволяет легко моделировать детали летательных аппаратов, получаемых гидропрессингом, создавая геометрию трехмерной детали и её развертки. При помощи обычных инструментов создание и модификация такого рода деталей занимает несколько дней, тогда как с новой системой для этого требуется несколько минут.

Generative Aerospace Sheetmetal Design дает возможность интерактивного интуитивного дизайна деталей из листового металла, принимая во внимание специфику производства. Предоставляя деталь из листового металла в развертке, система позволяет легко осуществить комплексное проектирование (от предварительной до детальных стадий) и произвести модификации в 3D и 2D форматах.

Если меняются граничные условия конструкции (например, изменяется теоретические обводы у шпангоута летательного аппарата), система позволяет автоматически перестроить изделие с учетом последних изменений.

Основные характеристики

- Ассоциативное функционально-ориентированное моделирование изделий из листового металла.

- Создает и видоизменяет детали из листового железа на основе спецификаций (функционально-ориентированная технология, базирующая на твердотельной, поверхностной и проволочной геометрии и технологических атрибутах).

- Возможности представления детали в трехмерном виде и в развертке.

- параллельная работа над деталью в ее свернутом и развернутом представлениях.

- Характерные элементы детали летательных аппаратов, включая Web (стенка), Flange (фланец), Joggle (подсечка), Cutout (вырез), Stiffening rib (ребро жесткости), Flanged hole (отверстие облегчения).

- Автоматически строит 3D и 2D (развертку) представление детали на основе технических спецификаций.

- Позволяет легко модифицировать детали из листового металла при изменении параметров, а также автоматически обновляет геометрию.

- Позволяет рассчитывать припуск на изгиб, разворачивая модель по нейтральной поверхности, заданное пользователем через К-фактор.

- Стандарты каждой отдельной компании используются для спецификации характеристик посредством возможностей системы CATIA V5.

- Обеспечивает Функциональное моделирование посредством интерфейса, специально заточенного под производство изделий из листового металла в аэрокосмической промышленности.

Достоинства продукта

Используя функционально-ориентированные подходы и технологические атрибуты, конструктора предприятий аэрокосмической промышленности легко могут смоделировать детали из листового металла при помощи GenerativeAerospaceSheetmetalDesign. «Разумная» система позволяет конструкторам создавать и модифицировать модели, например, шпангоута за несколько минут вместо нескольких часов.

Возможность Автоматического модифицирования…

Пользователи могут осуществлять модификации, изменяя создаваемые элементы конструкции и технологические свойства или же путем прямой геометрической манипуляции.

Когда конструктор меняет описание детали, система автоматически обновляет геометрию.

Гибкое решение…

Generative Aerospace Sheetmetal Design позволяет дизайнерам переключаться с одного представления данных – твердотельного или поверхностого – на другое в любое время.

Пользователи могут создавать и модифицировать модели в 3D представлении и развертке.

Возможен более гибкий подход к проектированию, когда конструктор изначально задает черты и размеры детали. Впоследствии всегда есть возможность уточнить деталь, добавлять отверстия и вырезы, а также дополнительные компоненты и операции.

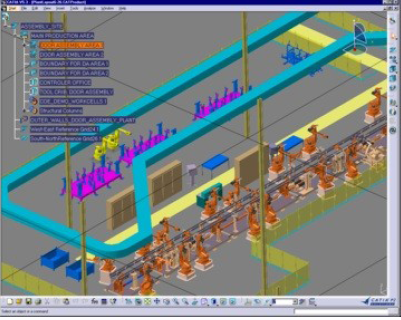

3.2 CATIA / DELMIA Plant Layout 2

Основные возможности продукта

- Оптимизированный пользовательский интерфейс для удобного управления размещением компонентов проектной модели

- Развитые возможности для нужд проектирования промышленных объектов

- Быстрые изменения проекта через расширенный набор инструментов модификации

- Включение параметрического каталога с таблицами спецификации для подбора размеров оборудования во время размещения

- Анализ геометрических конфликтов между проектными объектами и возможность замены оборудования

- Анализ резервируемых площадей для определения ресурсов, используемых в каждой производственной зоне

- Возможности преобразования из 2D в 3D, которые позволяют инженерам повторно использовать имеющиеся 2D данные и чертежи

- Создание настраиваемых пользователем спецификаций производственных зон.

Развитые возможности проектирования промышленных объектов…

Модуль CATIA Plant Layout 2 позволяет пользователю создавать макеты расположения заводов путем определения строений, основных производственных зон, вплоть до индивидуальных рабочих мест.

Это осуществляется путем простого создания объемов, стен, ограждений в режиме вытягивания элементов построения для улучшения визуализации.

В пределах завода создаются подобласти для коммуникаций, оборудования, рабочих мест, конвейеров. Система допускает иерархический подход, включая разделение пространства границами, использование составных зон из множества частей и так далее. Пользователь может использовать привязку к трехмерной координатной сетке для удобства расположения компонентов.

Модуль CATIA Plant Layout 2 позволяет пользователю резервировать пространство для изделий и ресурсов (оборудование, наборы инструментов, роботы и так далее). Эти действия могут быть выполнены даже для еще не спроектированных изделий и ресурсов.

Ускоренное проектирование под нужды завода…

Помимо стандартного набора Windows команд, как copy and paste, модуль CATIA Plant Layout 2 предоставляет расширенные возможности, такие, как: перемещение, выравнивание границ, зеркальное отображение, эквидистанта к объекту, привязка к элементу чертежа. Все это позволяет пользователю быстро сделать первичный проект и затем быстро модифицировать его в соответствии

с возникшими изменениями.

Параметрический каталог облегчает масштабирование оборудования…

Модуль CATIA Plant Layout 2 поставляется c базовым каталогом стандартного оборудования.

Параметризированная природа его составляющих позволяет пользователю задавать размеры каждого компонента при использовании в проекте. Параметры в этом каталоге могут быть импортированы, экспортированы и отредактированы как стандартные табличные файлы в Microsoft Excel.

Пользователи могут изменять любое оборудование, содержащееся в базовом каталоге, и даже создавать собственный каталог геометрии деталей (к примеру, используя модуль CATIA Part Design).

При использовании совместно с модулем CATIA Systems Routing 2, модуль CATIA Plant Layout 2 позволяет пользователю изменять представление компонентов из пространства резервирования в действительное 3D представление оборудования и из направляющих траекторий в фактическую систему коммуникаций и деталей.

Анализ занимаемых площадей …

Отчеты, создаваемые в формате графических диаграмм Excel, могут быть легко настроены для обеспечения пространственного анализа с учетом площадей основания оборудования.

Обнаружение геометрических конфликтов и возможность замены оборудования…

При использовании совместно с модулем CATIA Space Analysis, модуль CATIA Plant Layout 2 позволяет пользователям перемещать оборудование в пределах завода без конфликтов. Используямодуль CATIA Plant Layout 2 с модулем CATIA DMU Fitting Simulator 2, замена заводскогооборудования может быть смоделирована в пакетном режиме. Это помогает пользователям заранееподготовить процедуры, которые понадобятся при замене имеющегося оборудования путем сложногопередвижения.

Возможности перехода из 2D в 3D…

Инженеры могут повторно использовать существующие чертежи завода и его оборудования (включая имеющиеся данные и DXF) для определения площадей, занимаемых оборудованием. Функциональные возможности позволяют пользователю развивать проект из 2D в 3D, повторно используя предыдущую работу, и получать преимущество от работы в трехмерном пространстве при решении задач территориальной организации завода.

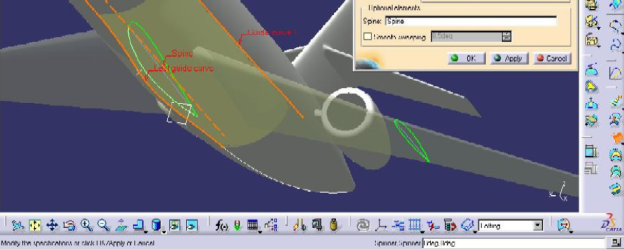

3.3 CATIA Generative Shape Design – проектирование поверхностей

Позволяет конструировать сложные формы на основе сочетания проволочного каркаса и многочисленных разнообразных поверхностей. Включает в себя инструменты накопления и повторного использования найденных решений.

Обзор продукта

Модуль проектирования поверхностей CATIA (GSD) позволяет конструировать сложные формы на основе сочетания проволочного каркаса и многочисленных разнообразных поверхностей с полным деревом спецификаций (истории построения). Система предоставляет набор инструментов для создания и модифицирования поверхностей, использующихся при проектировании изделий сложной формы. Объектно-ориентированный подход и интуитивный интерфейс создают продуктивную среду для дизайна «с нуля», позволяющую создавать и повторно использовать геометрические элементы и методы построения.

База знаний и совокупность функциональных характеристик, входящих в состав GSD обеспечивают пользователю все возможности для быстрого конструирования сложных поверхностей. При необходимости функции GSD могут быть дополнены инструментами сложных деформаций поверхностей модуля GSO.

Основные характеристики

- Обширный выбор инструментов ассоциативного проектирования поверхностей.

- Редактор геометрии облегчает проектирование и ускоряет внесение изменений.

- Интеграция с твердотельным модулем и средствами проектирования свободных поверхностей для разработки деталей сложной формы.

- Быстрое проведение изменений

- Гибкая 3D параметризация получаемой геометрии

- Возможность повторно применять полученную геометрию поверхностей в разных моделях, делая доступной параллельное проектирование

Главные достоинства продукта

Инструменты проектирования поверхностей в GSD…

Модуль проектирования поверхностей GSD содержит полный набор средств для проектирования сложных форм. В его состав входят элементы проволочного каркаса: точка, линия, плоскость, разные типы окружностей, сплайн, параллельные кривые, кривые для 3D соединений, спираль, кривые пересечения и проекций.

Функции построения стандартных и сложных поверхностей включают в себя следующие типы: смещения, вращения, кинематические, эквидистантные и поверхности зашивки. Все типы элементов поверхностного моделирования могут быть подвергнуты ассоциативным трансформациям, включая симметрию, масштабирование, перемещение, аффинные преобразования, экстраполяцию и сопряжение.

Еще одним примером интелектуальных функций является команда Adaptive Sweep. Она позволяет проектировать сложные поверхности.

Комбинирование поверхностей… GSD позволяет использовать сразу несколько поверхностей при операциях объединения, обрезки, обрезки с объединением.

Редактор структуры геометрии…

Редактор структуры геометрии GSD облегчает процесс проектирования и ускоряет внесение корректив. Изменение данных на основе спецификаций может осуществляться посредством функций «Вырезать», «Копировать», «Вставить», «Переместить», «Редактировать».

Редактор отдельных элементов способен приближать и перемещать элементы поверхности, в которые нужно внести правки. Дизайн поверхности может быть по-разному представлен, например, в виде схемы/дерева Windows Explorer или в виде V-образного дерева/спецификации CATIA V4. При этом наглядно видны все связи между элементами.

Интеграция с системой CATIA…

Поверхности и обшивка GSD могут быть интегрированы с CATIA-дизайн элементов и CATIA FreeStyle для дизайна составных частей. Формы можно конструировать, применяя контекст деталей и составных. Если требуется внести коррективы по дизайну, пользователь имеет возможность контролировать модификационный процесс. Система FreeStyle дополнена функцией дизайна каркаса.

Повторное использование Геометрии Поверхности…

GSD может повторно использовать одну и ту же геометрию поверхности во многих деталях, обеспечивая таким образом параллельную работу. Способность повторно использовать геометрию поверхности путем создания линка на существующую поверхность позволяет в процессе работы применять методологию мастер-модели.

Контроль за изменениями…

Некоторые функции GSD позволяют осуществлять эффективный контроль за внесение правок в дизайн. Например, кривая или оболочка (даже не изотопологическая), использованные в одной из функций, могут замещаться; Из нескольких элементов можно составить один для облегчения восприятия дизайна и ускорения процесса внесения правок.

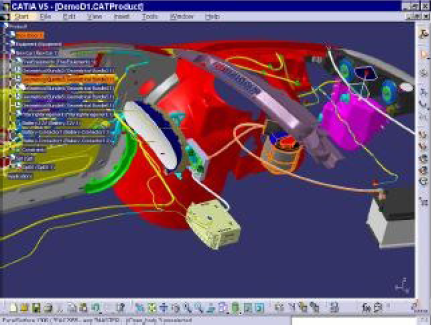

3.4 CATIA PLM Express – проектирование электрических жгутов

Уникальное проектирование крупномасштабных электрических систем в составе виртуального продукта. Проектирование крупномасштабных электрических систем требует особого подхода для экономии времени и обеспечения надлежащего качества конструкции. Использование физических прототипов дорого, чревато ошибками, выявляющимися лишь в ходе последующего производства, и предоставляет мало возможностей для модификации.

Обзор

«CATIA-проектирование электрических жгутов» – это ориентированное на процесс решение, предназначенное для проектирования систем электропроводки на основе логических спецификаций. Решение интегрировано с производством жгутов.

Моделирование физического представления электропроводки в 3D сокращает время проектирования и повышает общее качество электрических систем.

Достоинства

- Сокращение времени проектирования; подход, ориентированный на процесс;

- Повышение общего качества сложных систем электропроводки с помощью специализированных приложений, что позволяет обеспечить развертывание крупномасштабных электрических систем и проводить проверки конструкции, на основе заложенных правил;

- Упрощение подготовки к производству: предложения по дизайну и детализированная модель конструкции представляются в цифровом виде;

- Предупреждение внесения возможных изменений в конструкцию за счет утверждения конструкции жгута внутри виртуального изделия: проблемы обнаруживаются в цифровой, а не в реальной модели.

Ключевые характеристики

- Детальное представление конструкции жгута в цифровом виде в соответствии с функциональными или монтажными спецификациями: трехмерная модель конструкции жгута учитывает логические спецификации и производственные ограничения.

- Широкие и простые в использовании возможности для прокладки жгутов в сложных 3D моделях, при наличии ассоциативности между механической сборкой и конструкцией жгута.

- Формирование и повторное использование корпоративных технологий и правил шаг за шагом для обеспечения корректности на каждом этапе процесса.

- Работа с использованием специализированных, «электрических» объектов (оборудование, разъемы, контакты), оплеток (лента, гофрированные трубы), крепежных и установочных элементов (хомуты, панели), проводов и кабелей.

3.5 CATIA Composites Design Проектирование изделий из композитных материалов.

Интуитивное проектирование высококачественных композитных деталей, с учетом технологических особенностей.

Краткий обзор продукта

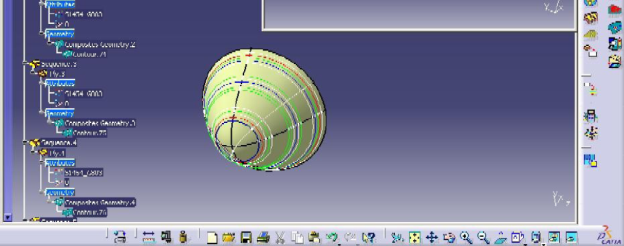

Модуль для проектирования композитных материалов CATIA–CPD – является современным решением, которое позволяет изготовителям, - от авиастроения до автомобильного производства или производителя товаров потребления - уменьшить время нужное для проектирования композитных деталей и изделий из них. Это дает инструменты, чтобы покрыть предварительные и детальные фазы проекта, принимая во внимание, даже в стадии разработки, требования к технологическим особенностям продукта.

CATIA-CPD предоставляет уникально мощное проектирование композитных материалов со всеми преимуществами архитектуры CATIA V5: сквозная интеграция, база знаний knowledgeware и простой в использовании интерфейс.

Основные моменты

Использования спецификаций, управляющих проектированием композитов. Поддержка управления производственными параметрами в ранней стадии проекта. Единая CATIA V5 инфраструктура и интеграция с другими приложениями.

Выгоды Клиентов

Управляемый по спецификации подход для проектирования композитных материалов...

Модуль CATIA-CPD, подобно каждому CATIA V5 продукту, как CATIA P3 решение, является решением базирующемся на управлении процессами. Это предоставляет все лучшие инструменты позволяющие гарантировать качественное проектирование.

Базируемый на опыте CATIA в высоко-технологичной области композиционных материалов, модуль CATIA-CPD предоставляет уникальное, интуитивное решение, которое помогает пользователю сконцентрироваться на проекте, а не на инструменте.

Поддержка специфических геометрический конфигурации...

Вследствие своих геометрических параметров, многие композитные детали требуют комплексного подхода и сложного проектирования.

Модуль CATIA-CPD и сопутствующие композитые приложения CATIA V5 могут справиться с задачей полного цикла технической подготовки производства изделий из композитных материалов:

- создается библиотека материалов с учетом предельных деформаций, используются ортотропные материалы,

- задается структура армирования (ориентация волокон, раскладка слоев, зоны переходов, которые формируются автоматически по толщинам слоев, зоны сотового заполнителя, и т.п.),

- физические слои (ткани) подвергаются конечно-элементному анализу на возможность деформации без складок (гофров),

- принимаются решения о выполнении подрезов и осуществляется повторный контроль возможности деформаций,

- законченные данные по слоям передаются в конечно-элементный анализ прочности с учетом нагрузок и закреплений,

- после расчетов выполняется развертка слоев и оформление специальных композитных чертежей,

- для раскроя и лазерной резки необходимые данные могут выводиться в dxf-формате.


Важная особенность композитых приложений CATIA V5 – это способность к созданию и поддержке правил повторного использования построений (методов) и контрольных проверок (это элементы базы знаний CATIA V5 – knowledgeware), позволяющие принять во внимание индустриальные стандарты и накопить корпоративное ноу-хау.

Заключение

В мире насчитывается более 16 000 пользователей системы CATIA, в их числе - компании Boeing (около 8000 рабочих мест), British Aerospace Military Aircraft (использует CATIA при проектировании, изготовлении, сборке и эксплуатации истребителей Harrier и Hawk), корпорация General Dynamics Electric Boat (с помощью системы проектирует новое поколение подводных лодок для ВМС США), Delta Marine, Meyer Werft, GEC Ahlstam, Mercedes, BMW, Chrysler, General Motors, Peugeot, Volvo, Fiat, Motorola, Electrolux и др.

В качестве полнофункциональной системы автоматизированного проектирования, испытания и изготовления новой серии автомобилей модели Matiz на автомобильном заводе UzDaewoo выбрали CATIA Solutions v. 4 корпорации IBM. На заводе установлены рабочие места CATIA на платформе IBM RS/6000 (модель 44P).

Поставку и инсталляцию системы осуществила компания North-West Group (NWG, www.ibm.com/ru), она же выполнила обучение пользователей.

В России система CATIA используется более чем на 50 предприятиях, среди них “Алтайдизель”, “Белэнергомаш”, ВАЗ, ГАЗ, ГосНИИАС, завод им. Миля, МАПО МиГ, НИИЭФА, Подольский машиностроительный завод.
