Введение

В настоящее время имеется большое количество различных пакетов прикладных программ (ППП), используемых в инженерной практике. Графические интерфейсы многих ППП представляют собой стандартный многооконный интерфейс с ниспадающими и разворачивающимися меню и с характерными для Windows-приложений разделами: File, Edit, Options, Windows и т.д. Поэтому, освоив один из пакетов, пользователь сравнительно легко может перейти к использованию и других ППП.

Пакеты программ схемотехнического проектирования и моделирования семейства Micro-Cap (MicrocomputerCircuitAnalysisProgram – «Программа анализа схем на микрокомпьютерах») фирмы SpectrumSoftware относятся к наиболее популярным системам автоматизированного проектирования электронных устройств. Последние версии Micro-Cap (далее МС), обладая большими сервисными возможностями, позволяют выполнять графический ввод и редактирование проектируемой схемы, проводить анализ характеристик аналоговых, цифровых и смешенных аналого-цифровых устройств. С помощью МС можно осуществить анализ электрических схем по постоянному току, рассчитать переходные процессы и частотные характеристики проектируемых схем, провести оптимизацию параметров схемы. Программы МС имеют средства синтеза пассивных и активных аналоговых фильтров, средства моделирования функциональных схем аналоговых и цифровых устройств, обладают возможностями построения 3-мерных графиков результатов моделирования и многое другое.

1. Электрические цепи первого порядка

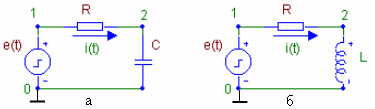

Электрические схемы RC- и RL-цепи с подсоединенными к ним источниками напряжения e(t) показаны на рис. 1.

Рис. 1

Простейшие электрические цепи, содержащие один энергоемкий элемент (конденсатор или индуктивность), описываются дифференциальными уравнениями первого порядка и поэтому называются электрическими цепями первого порядка. Цепи первого порядка обладают свойством инерционности, т.е. быстрое изменение приложенного к цепи напряжения независимого источника e(t) приводит к плавным изменениям напряжения на емкости (рис. 1, а) или тока в индуктивности (рис. 1, б).

При скачке напряжения e(t) = E₀ ·1(t) на входе RC-цепи происходит заряд конденсатора током i(t). По мере увеличения заряда на обкладках конденсатора увеличиваются напряжение на конденсаторе U_C (t) и энергия электрического поля, накапливаемого в конденсаторе. Для увеличения энергии конденсатора внешние силы (э. д. с. источника) должны совершить продолжительную работу, преодолевая силу кулоновского поля конденсатора C и сопротивление резистора R. Поэтому напряжение на конденсаторе в RC-цепи меняется плавно, стремясь к величине скачка входного воздействия E₀ :

.

Величина τ = RC называется постоянной времени и является важной характеристикой RC-цепи, определяющей скорость заряда конденсатора. Ток в цепи определяется выражением , а напряжение на резисторе будет меняться по закону .

В RL-цепи (рис. 1, б) изменение тока i(t) от внешнего источника e(t), протекающего через индуктивность, порождает явление самоиндукции, т.е. возникновение индукционного тока за счет изменения магнитного потока, сцепленного с индуктивностью L. Возникающая вследствие этого э. д. с. самоиндукции препятствует изменению тока в RL-цепи. Поэтому при подаче на вход RL-цепи скачка напряжения e(t) = E₀ ·1(t) ток в цепи будет плавно увеличиваться, стремясь к своему максимальному значению I₀ = E₀ /R. При этом увеличивается и энергия магнитного поля, накапливаемого в индуктивности. Постоянная времени RL-цепи определяется как τ = L/R и характеризует скорость изменения тока в цепи при воздействии на RL-цепь единичного скачка напряжения: . Напряжение на резисторе, очевидно, будет меняться по закону .

Линейные цепи первого порядка широко применяются для преобразования формы импульсных сигналов. Например, если в RC-цепи выходной сигнал снимается с емкости (рис. 6, а), то такая RC-цепь выполняет операцию приближенного интегрирования входного сигнала и называется интегрирующей RC-цепью. Если же выходной сигнал снимается с сопротивления, то RC-цепь выполняет операцию приближенного дифференцирования и называется дифференцирующей RC-цепью. Интегрирующая RC-цепь работает как фильтр нижних частот (ФНЧ), пропуская низкочастотные колебания и подавляя высокочастотные. Дифференцирующая RC-цепь напротив пропускает высокочастотный сигнал и подавляет низкочастотный, т.е. работает как фильтр высоких частот (ФВЧ).

RL-цепь (рис. 1, б) так же можно рассматривать как интегрирующую (выходной сигнал U_R (t) снимается с резистора) или дифференцирующую (выходной сигнал – U_L (t)) цепь и соответственно как фильтр нижних (ФНЧ) или высоких (ФВЧ) частот.

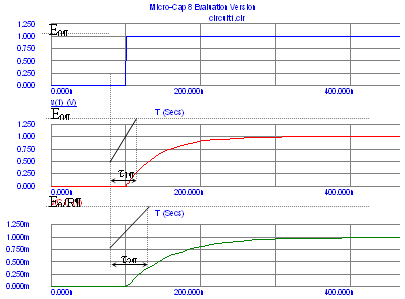

На рис. 7 приведены эпюры воздействующего напряжения e(t), напряжения U_C (t) и тока i_L (t) в рассмотренных схемах, полученные с помощью МС8. На графиках рис. 7 также показаны величины постоянных времени τ₁ и τ₂ соответственно для RC- и RL-цепей.

Рис. 2

Радиотехнические схемы, как правило, обладают частотно-избирательными свойствами, т.е. при воздействии на вход схемы гармонического колебания коэффициент передачи схемы (от входа к выходу) зависит от частоты входного сигнала. Зависимость К(f) = =U_{m вых} /U_{m вх} , где U_{m вых} и U_{m вх} – амплитуды выходного и входного колебаний, называется амплитудно-частотной характеристикой (АЧХ). Частота, на которой коэффициент передачи К(f) = 0.707 (-3дБ), называется граничной (f_ГР ) и для фильтров ФНЧ и ФВЧ она рассчитывается по формуле f_ГР = 1/2πτ. Поскольку при расчете АЧХ (режим анализа AC) программа МС8 подает на вход схемы колебание переменной частоты с амплитудой 1 В, то К(f) = U_{m вых} . Это значит, что для получения в режиме АС амплитудно-частотной характеристики необходимо в окне задания параметров моделирования (ACAnalysisLimits) ввести переменную, определяющую напряжение в точке выхода схемы (V(2) – для схем, изображенных на рис. 1. При изменении частоты воздействующего колебания меняется не только амплитуда выходного сигнала, но и фаза выходного колебания при неизменной фазе входного гармонического воздействия. Зависимость фазового сдвига от частоты называется фазочастотной характеристикой (ФЧХ) схемы. Для получения ФЧХ достаточно в окне ACAnalysisLimits ввести переменную ph(V(1)). На рис. 8 показаны АЧХ и ФЧХ фильтра нижних частот (рис. 1, а), полученные с помощью программы МС8. На графиках отмечены точки, соответствующие верхней граничной частоте f_ГР = 3,7 МГц, фазовый сдвиг на f_ГР составляет 44,99⁰ . Для определения координат этих точек использовались команды:

GotoY (Shift+Ctrl+Y) – перемещение выбранного электронного курсора в ближайшую точку с заданной координатой по оси Y;

GotoX (Shift+Ctrl+X) – перемещение выбранного электронного курсора в точку с заданной координатой по оси X;

Tag Left Cursor – нанесение на график координат левого курсора.

Рис. 3

2. Электрические цепи второго порядка

Электрические цепи второго порядка содержат два энергоемких элемента - конденсатор и индуктивность. Математической моделью таких цепей служит дифференциальное уравнение второго порядка, поэтому порядок цепи так же равен двум. В идеале резистор в этих цепях может отсутствовать (R = 0), однако и соединительные проводники и катушка индуктивности имеют сопротивления, отличные от нуля (R > 0). Поэтому цепи второго порядка иногда называют RLC-цепями. В зависимости от того, каким способом в цепи соединены между собой индуктивность и конденсатор (последовательное или параллельное соединение), различают последовательный и параллельный колебательные контуры (рис. 4).

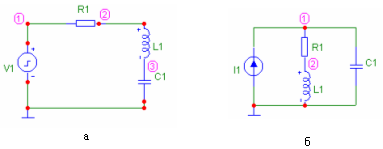

Рис. 4

RLC-цепи качественно отличаются от цепей первого порядка. В частности, в зависимости от соотношений между величинами элементов цепи переходные процессы в RLC-цепи носят апериодический (как в цепях первого порядка) или колебательный характер. В частотной области RLC-цепь обладает резонансными свойствами и рассматривается как узкополосный фильтр.

При выполнении моделирования переходных процессов в последовательном колебательном контуре ко входу схемы следует подключить источник импульсного напряжения (V1) с нулевым внутреннем сопротивлением, например PulseSource (рис. 4, а). Тогда при окончании импульсного воздействия (т.е. при V(1) = 0) в RLC-цепи начинаются переходные процессы, зависящие только от величины заряда, накопленного в конденсаторе, и от параметров самой цепи.

По этим же соображениям ко входу параллельного колебательного контура (рис. 4, б) подключен источник импульсного тока с нулевой проводимостью. Тогда по окончании импульсного воздействия тока (I(0,1) = 0) только энергия магнитного поля, накопленная в индуктивности, и параметры схемы будут определять характер переходных процессов в контуре.

RLC-цепь характеризуется следующими параметрами:

- резонансная частота цепи (рад/с);

- декремент затухания, определяет скорость спада свободных колебаний в цепи;

- частота свободных колебаний цепи (рад/с);

- добротность RLC-цепи.

Частота f, выраженная в герцах, связана с круговой частотой ω известным соотношением: f = ω/2π [Гц].

При Q < 0,5 переходные процессы в цепи носят апериодический характер. Например, в схеме, приведенной на рис. 9, а, заряженный предварительно от источника V1 конденсатор C1 будет разряжаться через последовательно соединенные индуктивность L1, резистор R1 и внутреннее сопротивление источника (равное нулю). Энергия, накопленная в конденсаторе, будет полностью рассеяна в резисторе R1.

При Q > 0,5 RLC-цепь имеет режим свободных колебаний. Т.е. после окончания воздействия импульсного сигнала в RLC-цепи начинается колебательный процесс. В схеме рис. 9, а энергия, накопленная в конденсаторе (энергия электрического поля) в процессе его разряда перейдет в энергию магнитного поля индуктивности, что в свою очередь, вследствие самоиндукции, приведет к перезарядке конденсатора и т.д. Возникшие в RLC-цепи колебания напоминают колебания механического маятника, которые постепенно затухают из-за потерь при трении в подвеске маятника. Подобную роль в RLC цепи выполняет сопротивление резистора R1, препятствующего протеканию тока в контуре. При запас энергии, накопленный в цепи, в процессе возникших колебаний будет рассеиваться в сопротивлении R1, постепенно снижаясь до нуля.

В случае, когда добротность контура Q >> 1, возникшие в RLC цепи колебания носят устойчивый и продолжительный характер. В колебательном контуре отдельный резистор, как правило, отсутствует, однако при анализе схемы сопротивление R, обусловленное потерями в индуктивности, конденсаторе и монтажных проводниках, необходимо учитывать. Чем меньше сопротивление потерь, тем более узкополосным является фильтр.

Рис. 5

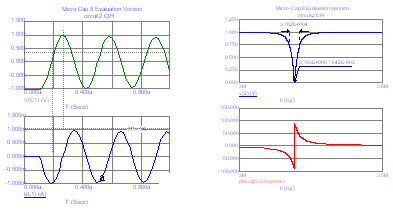

На рис. 5, а показаны диаграммы изменения падения напряжения на конденсаторе С1 и тока, протекающего в последовательном контуре (рис. 4, а) в режиме свободных колебаний при Q >> 1. Из рис. 5, а следует, что полученные гармоники сдвинуты относительно друг друга по фазе на 90⁰ : при максимальном (по модулю) падении напряжения на конденсаторе ток в цепи равен нулю, а при максимальном токе -напряжение на конденсаторе равно нулю (т.е. конденсатор полностью разряжен).

На рис. 5, б изображены АЧХ и ФЧХ последовательного контура (выходное напряжение снимается с узла 2 схемы рис. 4, а). На резонансной частоте (f₀ = 3,183 МГц) коэффициент передачи цепи близок к нулю, поэтому такой фильтр называют режекторным. Полоса режекции фильтра по уровню 0,707 составляет 31,83 кГц. Для измерения полосы режекции (или полосы пропускания фильтра, показанного на рис. 4, б) и нанесения на график горизонтальной размерной линии необходимо в режиме электронного курсора воспользоваться командами GotoY () и Tag Horizontal.

3. Элементы нелинейных цепей

В линейных цепях параметры используемых элементов (резисторы, конденсаторы, индуктивности) не зависят от значений приложенных к ним напряжений или протекающего через них тока. Однако линейная теория анализа цепей оказывается справедливой только в определенных пределах этих значений. Так, сопротивление R= 10 Ом означает, что отношение падения напряжения на элементе к протекающему через него току равно десяти, независимо от величины этого тока. В действительности же любой реальный элемент таким постоянством не обладает. Например, сопротивление реальных резисторов зависит от температуры, которая в свою очередь определяется не только окружающей средой, но и тепловой энергией, рассеянной в резисторе за счет протекающего через него тока.

На практике при анализе линейных цепей непостоянством параметров элементов цепи часто пренебрегают в силу незначительности их изменений. В частности, зависимость сопротивления резистора от тока можно существенно уменьшить, если при проектировании схемы применить в электрической схеме резистор, способный рассеять расчетную мощность, преобразованную в теплоту. Тогда температура резистора, а значит и его сопротивление, будет определяться в основном температурой окружающей среды, т.е. условиями эксплуатации проектируемого устройства.

Существует обширный класс радиотехнических элементов и устройств, параметры которых существенно зависят от токов или напряжений. Такие элементы называются нелинейными (НЭ) и широко используются в радиотехнике. Для количественного описания свойств НЭ необходимо задать зависимости, определяющие связь между параметром элемента и величиной приложенного напряжения или тока. Такие зависимости принято называть характеристиками нелинейного элемента. В зависимости от типа характеристики можно выделить следующие простейшие нелинейные элементы.

Нелинейный резистивный элемент – полностью определяется зависимостью между током и напряжением: i=f(u) или u=f(i). Данная зависимость называется вольт-амперной характеристикой (ВАХ) нелинейного элемента. Примерами резистивных НЭ являются диоды, стабилитроны, варисторы и др.

Нелинейная емкость – характеризуется нелинейной зависимостью накопленного заряда от приложенного напряжения, т.е. по сути, зависимостью емкости элемента от напряжения: C=f(u), называемой вольт-фарадной характеристикой. В качестве примера элемента с нелинейной емкостью следует назвать варикап, который широко используется в радиоприемных и передающих устройствах для изменения резонансной частоты колебательных контуров.

Нелинейная индуктивность – характеризуется нелинейной связью потокосцепления и тока, которая задается функцией: L=f(i).

В качестве примера более сложного нелинейного устройства следует отметить транзисторы, которые относятся к классу безынерционных нелинейных четырехполюсников (рис.6). В этих полупроводниковых приборах выходной ток (в случае биполярного транзистора - ток коллектора) является сложной функцией не только напряжения, приложенного к коллектору, но и тока в базе транзистора.

Рис. 6

Нелинейность характеристик рассмотренных выше элементов принципиальна для их функционирования в составе соответствующих электронных устройств

4. Основные этапы моделирования

1. Моделирование схем с резистивным НЭ

Рис. 7

1.1. Собрать схему, показанную на рис.7. Выбрать одну из доступных моделей диодов, например 1S2460. В режиме DCAnalysis задать параметры для первой варьируемой переменной: Method – Auto, Name – V1, Range – 2 (изменение переменной V1 в диапазоне 0…2 В). В качестве независимой переменной указать напряжение на аноде диода V(1), а в окне XExpression задать переменную I(D1). Включите опцию AutoScaleRanges и построить ВАХ. Используя режим электронного курсора (CursorMode), измерить сопротивление диода на линейном участке ВАХ. Для этого расположить левый и правый курсоры на линейном участке полученного графика на некотором расстоянии друг от друга. Параметр Slope (тангенс угла) для переменной I(D1), который в режиме CursorMode находится в нижней части окна графиков, по сути, определяет проводимость диода, а сопротивление – это величина, обратная проводимости.

Задав в окне AnalysisLimits диапазон измерения температуры –40…+70 С⁰ и включив линейную (Linear) шкалу изменения температуры, повторите моделирование в режиме DC. С помощью команды LabelBranches определить температуру для каждой из полученных ВАХ.

1.2. Заменить диод D1 в схеме рис. 12 на стабилитрон (ZenerDiode), подсоединив его катодом к плюсу источника (встречное включение). Стабилитрон можно «сконструировать» самостоятельно, если в качестве модели диода выбрать GENERIC, а в открывшемся окне задания параметров моделирования диода установить, например, следующие значения: BV = 3 В (напряжение пробоя), RS = 4 Ом (объемное сопротивление диода). Построить ВАХ стабилитрона, задав пределы изменения напряжения источника V1 в пределах 0…4 В. Измерить напряжение стабилизации (пробоя).

1.3. Собрать схему дифференцирующей RC-цепи (рис. 8), подключив параллельно нагрузочному резистору R2 диод D1, используемый в п. 1.1. Сопротивление R1 = 50 Ом имитирует внутреннее сопротивление генератора V1.

Рис. 8

Значения величин R2, C1 выбрать из табл. 2 и установить следующие параметры генератора V1: амплитуда импульса – 10 В, начало переднего фронта – 0,1 мкс, длительность импульса T_И = 5R1C1, период повторения T = 2T_И . В режиме Transient построить графики функций: V(1), V(R1), V(3).

Поменять полярность включения диода и повторить п. 1.3. Проанализировать полученные результаты.

1.4. Собрать схему, приведенную на рис. 14, подключив к электрической цепи генератор SineSource. Выбрать модель генератора – GENERAL и задать следующие параметры для моделирования:

F = 1 кГц; A = 10 В; DC = 0; PH = 0; RS = 1 Ом; RP = 0; TAU = 0.

Рис. 9

Схема рис. 9 представляет собой простейший однопериодный выпрямитель переменного тока. Резистор R1 служит в качестве нагрузки выпрямителя. Построить графики V(1), V(R1) и I(D1), задав максимальное время моделирования 10 мс. Графики V(1) и V(R1) разместить в одном графическом окне. Используя режим CursorMode и команду TagVertical, измерить величину пульсаций выходного сигнала (ΔU = U_МАКС –U_МИН ) в конце переходного процесса, выделив курсором соответствующий фрагмент графика (команда Scale).

Провести многовариантный анализ схемы рис. 14, задав изменение величины резистора R1 в пределах 10…150 Ом с шагом 100 Ом. Определить характер влияния нагрузки на величину выходного напряжения.

1.5. Собрать схему, показанную на рис.10, добавив в схему рис. 9 стабилизирующую цепочку, состоящую из исследованного ранее стабилитрона (п.1.2) и резистора R2. Резистор R3 выполняет роль нагрузочного сопротивления стабилизатора напряжения. Провести анализ схемы в режиме Transient, построив графики V(1), V(2), V(3) в одном графическом окне, а график I(D2) – в другом. Измерить стабилизированное напряжение, вырабатываемое схемой (узел 3). При проведении эксперимента убедиться, что значение параметра BV диода D1 равно 30 В, а диода D2 – 3 В.

Рис. 10

1.6. Заменить в схеме рис. 15 источник переменного напряжения на источник постоянного напряжения (Battery – пиктограмма ), установив величину напряжения источника 10 В. Вызвать диалоговое окно Preferences (пиктограмма ) и на закладке Options включить опцию CircuitShowSlider (размещение на схеме движковых переключателей номиналов резисторов и батарей). Провести анализ схемы в режиме постоянного тока (режим DynamicDC) при V1 = 10 В. Определить значения узловых потенциалов, токов в ветвях схемы и мощностей, рассеиваемых на элементах схемы.

Меняя с помощью движкового переключателя напряжения на батарее V1, определить диапазон изменения напряжения в узле 1 схемы, при котором стабилитрон выполняет свои стабилизирующие функции, т.е. поддерживает постоянное напряжение в узле 3, близкое к измеренному в п.1.5. Номиналы других компонентов схемы не менять.

2. Исследование характеристик транзистора

2.1. Исследовать вольт-амперную характеристику транзистора, для чего собрать схему рис. 16, установив следующие параметры моделирования: I1 = 1 мА, V1 = 5 В. В качестве транзистора Q1 выбрать модель 2N2368.

Рис. 11

Включить режим DC и в строке Variable 1 задать имя первой варьируемой переменной - V1 с диапазоном изменения 0…5 В. Для второй переменной (Variable 1) указать имя I1 с диапазоном изменения 0…5 мА и с шагом 0,5 мА. Установить линейный метод варьирования обеих переменных. Для построения графика задать по оси X переменную V_ce (Q1) – напряжение между коллектором и эмиттером транзистора Q1, а по оси Y указать переменную I_c (Q1) – ток коллектора. Включить опцию AutoScaleRanges и построить вольт-амперные характеристики транзистора. Используя команду LabelBranches, выявить зависимость характеристик I_c (V_ce ) от тока базы I1.

2.2. Собрать схему транзисторного усилителя, показанную на рис. 17. В качестве источника входного сигнала V1 использовать источник SineSource, выбрав модель генератора – «1МГц» и задав амплитуду синусоидального сигнала 0,1 В. Используя режим Transientпостроить графики входного (V(V1)) и выходного (Vc(Q1)) напряжений.

Рис. 13

Измерить размах входного (ΔU_ВХ ) и выходного (ΔU_ВЫХ ) сигнала и рассчитать коэффициент усиления К = ΔU_ВЫХ /ΔU_ВХ .

В режиме многовариантного анализа познакомиться с работой усилителя, установив вариацию входного напряжения в диапазоне 0.1…0.6 В с шагом 0.3 В. Определить величину входного сигнала, при котором наблюдаются искажения выходного сигнала.

2.3. Построить амплитудно-частотную и фазочастотную характеристики усилителя, установив в режиме AC диапазон изменения частоты 1…100 МГц. Определить полосу пропускания усилителя.

2.4. Провести анализ режима схемы по постоянному току (DynamicDC), отключив опцию CircuitShowSliderв окне Preferences.

Выйти из программы МС, не сохраняя содержимого рабочего окна.

электрический цепь схема моделирование программа

Заключение

Перечисленные достоинства делают пакет программ MicroCAP-7 весьма привлекательным для моделирования электронных устройств средней степени сложности. Удобство в работе, нетребовательность к ресурсам компьютера и способность анализировать электронные устройства с достаточно большим количеством компонентов позволяют успешно использовать этот пакет в учебном процессе. В данной работе рассмотрены лишь основные сведения, необходимые для начала работы с пакетом и анализа большинства электронных схем, изучаемых в специальных дисциплинах и используемых при курсовом и дипломном проектировании. В случае необходимости дополнительные (и более подробные) сведения могут быть получены из встроенной подсказки системы (вызывается клавишей <F1> или через меню HELP/Contens).

Библиографический список

1. Косс В.П. Схемотехническое проектирование и моделирование в среде Micro-Cap 8: учебн. пособие. Рязан. гос. радиотехн. ун-т – Рязань, 2007. 80 с.

2. Разевиг В.Д. Схемотехническое моделирование с помощью Micro-Cap 7. – М.: Горячая линия – Телеком, 2003. 368 с.

3. Крылов В.В., Корсаков С.Я. Основы теории цепей для системотехников. – М.: Высш. школа. 1990. 224 с.
