Реферат: Сравнительный анализ материнских плат

Содержание

Введение

1. Сравнение материнских плат

1.1 ASUSM2N-XPlus

1.2 ASUS P4P800-VM

1.3 ASUS Crosshair IV Formula

2. Характеристика МП

3. Тестирование

Общий вывод

Перечень литературы и нормативно технической документации

Введение

Материнская плата – это основной компонент каждого компьютера, которая управляет как и внутренними устройствами, так и внешними. От ее работы зависит стабильность всего компьютера в целом. Тип установленной материнской платы определяет общую производительность, а так же модернизацию ее.

На материнских платах размещены все основные элементы ПК. Линии их соединения и разъемы для подключения внешних устройств:

1. Разъем для процессора типа Socket

2. Разъемы (слоты) для установки модулей оперативной памяти

3. Слоты для установки карт расширения ( видео, звуковая, сетевая карты)

4. Разъем для подключения накопителей данных (ATA, SATA)

5. Разъемы для подключения внешней периферии

6. Набор чипсетов для обмена данными между всеми компонентами ПК.

Мостов у МП всегда два: Северный и южный мост

Северный мост - его функции заключаются в обеспечение взаимодействия процессора, ОЗУ и видеоадаптера.

Южный мост - его функции в обеспечение взаимодействие шин ввода-вывода с центральным процессором и оперативной памятью.

Рис.1

Оба моста могут быть выполнены на одном чипе или на двух.

Все компоненты МП связаны друг с другом системой проводников, по которой происходит обмен информации между устройствами (шинами).

Информационные магистрали, которые связывают воедино компоненты и устройства ПК называются шины. Шина может представлять собой набор проводящих линий вытравленных на печатной плате; скрутки проводов; шлейфы (тот же кабель, только плоский). Шина предназначена для обмена информацией между двумя и более устройствами и центральным процессором. Шина связывающая только два устройства называется портом. Исключение это PСI шина – ее портом не назовешь.

По функциям шины различаются:

1. Системные шины (шины центрального процессора) предназначена для пересылки информации от процессора и обратно.

2. Шина памяти предназначена для обмена информации ЦП и оперативной памятью.

3. Шина ввода-вывода предназначена для обмена информацией периферийных устройств с ЦП.

Каждая шина имеет свою собственную архитектуру. При этом включает следующие компоненты (линии):

1. Каналы для обмена данными;

2. Шины адреса (каналы для передачи адресов данных);

3. Шины управления (передает служебные команды управления данными)

Форм-фактор материнской платы — стандарт, определяющий размеры материнской платы для персонального компьютера, места ее крепления к корпусу; расположение на ней интерфейсов шин, портов ввода/вывода, сокета центрального процессора (если он есть) и слотов для оперативной памяти, а также тип разъема для подключения блока питания.

Форм-фактор (как и любые другие стандарты) носит рекомендательный характер. Спецификация форм-фактора определяет обязательные и опциональные компоненты. Однако подавляющее большинство производителей предпочитают соблюдать спецификацию, поскольку ценой соответствия существующим стандартам является совместимость материнской платы и стандартизированного оборудования (периферии, карт расширения) других производителей.

Устаревшие: Baby-AT; Mini-ATX; полноразмерная плата AT; LPX.

Современные: АТХ; microATX; Flex-АТХ; NLX; WTX, CEB.

Внедряемые: Mini-ITX и Nano-ITX; Pico-ITX; BTX, MicroBTX и PicoBTX.

Существуют материнские платы, не соответствующие никаким из существующих форм-факторов. Обычно это обусловлено либо тем, что производимый компьютер узкоспециализирован, либо желанием производителя материнской платы самостоятельно производить и периферийные устройства к ней, либо невозможностью использования стандартных компонентов (так называемый «бренд», например AppleComputer, Commodore, SiliconGraphics, HewlettPackard, Compaq чаще других игнорировали стандарты; кроме того в нынешнем виде распределённый рынок производства сформировался только к 1987 году, когда многие производители уже создали собственные платформы).

Наиболее известными производителями материнских плат на российском рынке в настоящее время являются фирмы Asus, Gigabyte, MSI, Intel, Elitegroup, AsRock. Ранее большой известностью пользовались платы фирм Abit и Epox. На сегодня обе фирмы прекратили выпуск материнских плат. Из российских производителей материнских плат можно упомянуть только компанию Формоза, которая производила платы, используя компоненты фирм Lucky Star и Albatron. Из украинских — корпорацию «Квазар-Микро».

1. Сравнение материнских плат

1.1 ASUS M2N-X Plus

Рис.2

Комплектация этой карты такова, что на нее можно поставить практически все, на ней стоят еще не устаревшие виды слотов для подключения внешних и внутренних адаптеров. Расширения ОЗУ до 4 Гб. Возможность установки новой видеокарты, звуковой, и сетевой карт. Двухядерный процессор AMDAthlon. Материнская плата поддерживает суммарные объемы памяти 256, 512 Мбайт, 1 Гбайт, 2 Гбайт, и 4 Гбайт при условии что используются небуферируемые модули DIMM DDR2 (ECC/ без ECC)/ Кроме того, установка модулей памяти в разъемы для модулей DIMM должна выполнятся в соответствии с конфигурациями модулей памяти.

Для нормальной работы DDR2 разъемы нужно установить два идентичных (одинакового типа и размера) модулей DDR2 DIMM.

Материнская плата поддерживает операционные системы Windows 2000/32-bit XP/64-bit XP/32-bit Vista/64-bit Seven/32-bit. Для наилучшего использования МП всегда обновляйте ПО для расширения функций вашего оборудования. Эта материнская плата довольно мощная. С ЦП DualCore AMD Athlon X2 BE-2300, 1900 MHz, 2Гб оперативной памяти, и видеокартой nVidia GeForce 8600 GTS 256 Mb, она легко поддерживает современные игры, которые вышли после создания этой материнской платы. Одновременная работа в интернете, работа с файлами, обработка фотографии, и, к примеру, прослушивание музыки, может не плохо справится с этими заданиями сразу и без лишних хлопот. Присутствуют недостатки у этой карты, шум и повышенная температура процессора. При мощной работе температура поднимается почти до 60 С. Такой недостаток можно убрать поставив дополнительный куллер или сделать проще – открыть боковую панель на системном блоке.

1.2 ASUS P 4 P 800- VM

Рис.3

Сервисные возможности: i865G – наиболее современный набор системной логики компании Intel с интегрированной графикой Intel Extreme Graphics 2. К сожалению, несмотря на наличие 2-канального контроллера памяти DDR SDRAM, графическое ядро от Intel демонстрирует вполне умеренную производительность даже по меркам систем начального уровня. Поэтому планировать покупку ПК на базе материнской платы Asus P4P800-VM имеет смысл только в том случае, если вы его будете использовать для работы или для игр времен создания этой МП.

Если говорить о поддержке процессоров, то с этим у Asus P4P800-VM все в порядке. Производителем заявлена совместимость со всеми моделями процессоров Pentium 4 и Celeron в исполнении под разъем Socket478, в том числе и с будущими Prescott. Системная шина способна работать на частотах вплоть до 800 МГц, а шина памяти – до 400 МГц.

Владельцы Asus P4P800-VM, безусловно, останутся довольны возможностями южного моста ICH5. Поддержка Serial ATA, 6-канального звука и сетевых технологий – неплохой набор для ПК того времени. Эта материнская плата была одной из самых современных плат разработанной компанией ASUS для Pentium 4.

Настройка и мониторинг: системная плата Asus P4P800-VM не имеет развитой системы настроек. У пользователя даже нет возможности изменить частоту FSB. С другой стороны, в BIOS широко представлены регулировки подсистемы памяти – настройка таймингов, выбор частоты шины памяти и напряжения модулей DDR SDRAM.

Мониторинг платы осуществляется по стандартной схеме – контролируются показания температуры процессора и чипсета, напряжений и скорости оборотов вентиляторов.

Разводка: Asus P4P800-VM выполнена в формфакторе microATX. Тем не менее разработчики очень удобно скомпоновали все элементы. Как и в полноразмерных системах, разъем питания расположен рядом с коннекторами IDE и FDD, а последние находятся в непосредственной близости от накопителей.

Отметим, что проблемы возникнут при смене модулей памяти в случае установленной внешней видеокарты.

В целом Asus P4P800-VM – плата с богатыми функциональными возможностями, но с малопроизводительным интегрированным графическим ядром. Данную модель можно использовать только с средне и-малопотребляющими программами, но программы, где важно графическое ядро, эта МП не слишком уж и хороша.

Когда на свет вышла плата ASUS P4P800 компания Intel хорошо постаралась, чтобы она не испортила их имидж.

Давайте разбираться по порядку. Первая из них – это Asus P4P800. Эта плата имеет технологию Hyper-Path, которая оптимизирует работу чипсета, добавляя тем самым скорости всей системе. Также на этот результат работает и память DDR, которую использует эта система. Имеется поддержка шины AGP 8X, самого современного слота на тот момент, обеспечивающего скорость передачи данных между видеоадаптером и системой до 2.12 Гб/с. P4P800 дает тебе возможность подключиться к гигабитной сети с помощью встроенного сетевого адаптера 3COM 3C940. Благодаря стараниям Intel'овских инженеров плата поддерживает технологию Serial ATA, новый формат интерфейса подключения накопителей: скорость передачи данных 150 Мб\с, «горячую» установка, удобные шлейфы и так далее. И, конечно, возможность организации RAID-массива на дисках SATA . Плата имеет многоязыковое меню BIOS, что помогает лучше разобраться с настройками. Еще устройство обладает 6-канальным аудиокодеком AD1985, который опознает устройства, включенные в звуковые разъемы, и сигнализирует в случае неправильного соединения. Для людей, которых раздражает шум, исходящий от процессорного кулера, имеется функция Q-Fan, которая регулирует скорость работы вентилятора в зависимости от степени загрузки системы. Для обмена информацией с внешними устройствами P4P800 поддерживает до восьми портов USB 2.0. Следующая плата P4P800-X – это более новая версия P4P800, выполненная на том же чипсете, что и ее предшественница. Это делает их очень похожими, но P4P800-X имеет несколько новых функций. Можно отметить наличие S/PDIF-выхода на задней панели, с помощью которого компьютер можно подключить к шестиканальной звуковой системе, и, избежав аналого-цифрового преобразования, получить очень качественный звук. Третий представитель семейства – это P4P800 Deluxe. Как и предыдущие устройства, имеет те же стандартные характеристики, но также несколько новых полезных функций. Например, совместимость с FireWire-периферией, поддержку технологи POST Reporter и контроллер IDE RAID. С помощью этого контроллера можно строить RAID-массивы уровня 0, 1, 0+1 и JBOD из четырех жестких дисков ATA133. Плата P4P800-E Deluxe снабжена слотом Wi-Fi стандарта 802.11b, который разработан специально для WLAN-карт ASUS Wi-Fi/b. Этот слот пригодится тем, кто с детства не любил проводов, так как с его помощью можно организовать беспроводную сеть, а также соединять компьютер с ноутбуком, КПК и другими WLAN-устройствами. Ну и последняя плата, сделанная на этом же чипсете – это P4P800 SE. Как всегда, частота FSB, на которой работает устройство, остается неизменной, но кое-чем разработчикам пришлось пожертвовать. Похоже, что эта плата была выпущена как упрощенная версия P4P800-E Deluxe, и стоит она, соответственно, дешевле. В ней нет слота Wi-Fi, и используется более простой 6-канальный аудиокодек (P4P800-E Deluxe имеет восьмиканальный звуковой адаптер на чипе Realtek ALC850). Все устройства – P4P800S, P4P800S-X, P4P800S-E Deluxe и P4P800S SE – выполнены на чипсете Intel 848P. Так как девайсы сделаны на одном НМС, то существенных отличий по быстродействию они не имеют. Наличие нового чипсета дало возможность поддерживать процессоры Pentium 4 (включая Prescott) и Celeron. Эти системные платы очень похожи, наверное, единственное отличие, которое сразу бросается в глаза – это наличие слота Wi-Fi на платах P4P800S и P4P800S-E Deluxe. Данный процессор вполне реально разогнать до 3.6 ГГц при номинальной мощности 2.8 ГГц.

1. 3 ASUS Crosshair IV Formula

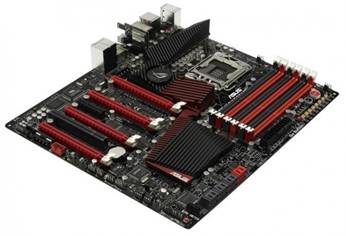

Рис.4

Компоновка материнской платы ASUS Crosshair IV Formula также вышла вполне удачной – разъемы питания и интерфейсные порты располагаются по краям платы, что удобно для подключения. Слоты оперативной памяти с нижней стороны лишены защелок, поэтому установленная в верхний слот PCIEx16 видеокарта точно не будет мешать изъятию модулей памяти.

Ко всему прочему, питание модулей оперативной памяти осуществляется от 2-фазного стабилизатора, что должно повысить стабильность и надежность системы особенно в режиме разгона. В качестве системы охлаждения чипов системной логики и стабилизатора питания используется три алюминиевых радиатора, которые объединены вместе медной тепловой трубкой. Во время тестирования система охлаждения имела вполне приемлемую температуру. Температура радиатора южного моста достигала - 40?С, а температура радиатора на северном мосте была выше - около 43°С. Одним из функциональных преимуществ ASUS Crosshair IV Formula является возможность организации ATI CrossFireX в конфигурациях x16+ x16 или x16+x8+x8. Для этого на плате установлено три слота PCIE x16, причем слоты размещены через один, чтобы можно было без проблем установить видеокарты с двуслотовой системой охлаждения. Кроме того, на материнской плате имеется слот PCIE x4, расположенный в самом низу, и два слота PCI. На базе южного моста SB850 реализовано шесть портов SATA 3.0, с возможностью организации SATA RAID 0, 1, 5 и 0+1, а также 12 портов USB 2.0, шесть из которых размещено на задней панели. За счет дополнительного контроллера JMicron JMB363 плата поддерживает еще два порта SATA 3Гб/с, один из которых выведен на интерфейсную панель.

А вот, поддержки PATA-устройств материнская плата ASUS Crosshair IV Formula не имеет, также как не имеет поддержки устаревших интерфейсов обмена данными LPT, COM и FDD. Среди установленных на материнской плате ASUS Crosshair IV Formula контроллеров можно отметить FireWire-контроллер VIA 6312N и гигабитный сетевой LAN-контроллер Marvell 8059.

2. Характеристика МП

3. Тестирование

Тест проходил на МП ASUS M2N-X Plus

750 Мб против 450 Мб загруженной памяти, и вот результат:

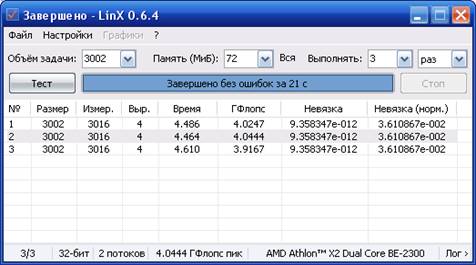

Рис.5 (450 Мб занятой памяти)

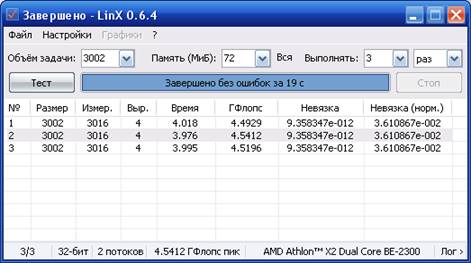

Рис.6 (750 Мб занятой памяти)

Результаты показали, что производительность МП упала на 0.45 ГФлопс и скорость работы процессора тоже упала в среднем на 0.5 с. Такой результат можно посчитать вполне нормальным. После удаления лишних программ из процессора и освобождения ОЗУ результаты вернулись в среднем на тот же уровень. Скоростной показатель этой карты нельзя показать на 100% , в виду занятости системных программ в памяти ОЗУ.

FLOPS (или flops или flop/s)(акроним от англ. Floating point Operations Per Second, произносится как флопс) — величина, используемая для измерения производительности компьютеров, показывающая, сколько операций с плавающей запятой в секунду выполняет данная вычислительная система.

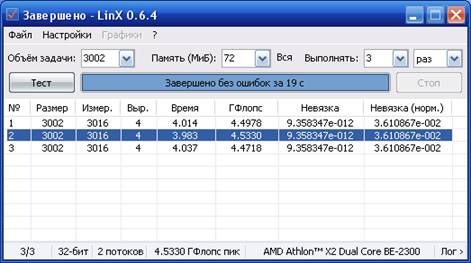

Рис.7 (450 Мб занятой памяти)

Рис.8

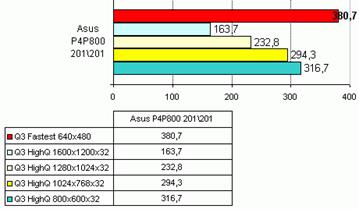

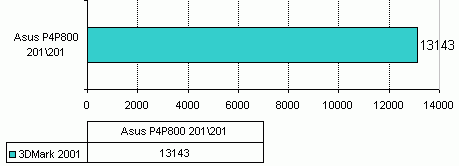

Так же проводились тесты на ASUSP4P800-VM в 3DMark 2001 и в игровых программах.

Рис.9

Правила техники безопасности и гигиены при работе на ПК

Требования по электрической безопасности.

Персональный компьютер — электроприбор. От прочих электроприборов он отличается тем, что для него предусмотрена возможность длительной эксплуатации без отключения от электрической сети. Кроме обычного режима работы компьютер может находиться в режиме работы с пониженным электропотреблением или в дежурном режиме ожидания запроса. В связи с возможностью продолжительной работы компьютера без отключения от электросети следует уделить особое внимание качеству организации электропитания.

Недопустимо использование некачественных и изношенных компонентов в системе электроснабжения, а также их суррогатных заменителей: розеток, удлинителей, переходников, тройников. Недопустимо самостоятельно модифицировать розетки для подключения вилок, соответствующих иным стандартам. Электрические контакты розеток не должны испытывать механических нагрузок, связанных с подключением массивных компонентов (адаптеров, тройников и т. п.).

Все питающие кабели и провода должны располагаться с задней стороны компьютера и периферийных устройств. Их размещение в рабочей зоне пользователя недопустимо.

Запрещается производить какие-либо операции, связанные с подключением, отключением или перемещением компонентов компьютерной системы без предварительного отключения питания.

Компьютер не следует устанавливать вблизи электронагревательных приборов и систем отопления.

Недопустимо размещать на системном блоке, мониторе и периферийных устройствах посторонние предметы: книги, листы бумаги, салфетки, чехлы для защиты от пыли. Это приводит к постоянному или временному перекрытию вентиляционных отверстий.

Запрещается внедрять посторонние предметы в эксплуатационные или вентиляционные отверстия компонентов компьютерной системы.

Особенности электропитания монитора. Монитор имеет элементы, способные сохранять высокое напряжение в течение длительного времени после отключения от сети. Вскрытие монитора пользователем недопустимо ни при каких условиях. Это не только опасно для жизни, но и технически бесполезно, так как внутри монитора нет никаких органов, регулировкой или настройкой которых пользователь мог бы улучшить его работу. Вскрытие и обслуживание мониторов может производиться только в специальных мастерских.

Особенности электропитания системного блока

Все компоненты системного блока получают электроэнергию от блока питания. Блок питания ПК — это автономный узел, находящийся в верхней части системного блока. Правила техники безопасности не запрещают вскрывать системный блок, например при установке дополнительных внутренних устройств или их модернизации, но это не относится к блоку питания. Блок питания компьютера — источник повышенной пожаро-опасности, поэтому вскрытию и ремонту он подлежит только в специализированных мастерских.

Блок питания имеет встроенный вентилятор и вентиляционные отверстия. В связи с этим в нем неминуемо накапливается пыль, которая может вызвать короткое замыкание. Рекомендуется периодически (один - два раза в год) с помощью пылесоса удалять пыль из блока питания через вентиляционные отверстия без вскрытия системного блока. Особенно важно производить эту операцию перед каждой транспортировкой или наклоном системного блока.

Система гигиенических требований

Длительная работа с компьютером может приводить к расстройствам состояния здоровья. Кратковременная работа с компьютером, установленным с грубыми нарушениям гигиенических норм и правил, приводит к повышенному утомлению. Вредное воздействие компьютерной системы на организм человека является комплексным. Параметры монитора оказывают влияние на органы зрения. Оборудование рабочего места влияет на органы опорно-двигательной системы. Характер расположения оборудования в компьютерном классе и режим его использования влияет как на общее психофизиологическое состояние организма, так и им органы зрения.

Требования к видеосистеме

В прошлом монитор рассматривали м основном как источник вредных излучений, воздействующих прежде всего на глаза. Сегодня такой подход считается недостаточным. Кроме вредных электромагнитных излучений (которые на современных мониторах понижены до сравнительно безопасного уровня) должны учитываться параметры качества изображения, а они определяются не только монитором, но и видеоадаптером, то есть всей видеосистемы в целом.

Монитор компьютера должен удовлетворять следующим между народным стандартам безопасности:

по уровню электромагнитных излучений — ТСО 95;

по параметрам качества изображения (яркость, контрастность, мерцание, антибликовые свойства и др. ) — ТСО 99.

Узнать о соответствии конкретной модели данным стандартам можно в сопроводительной документации. Для работы с мониторами, удовлетворяющими данным стандартам, специальные защитные экраны не требуется.

материнский плата asus

На рабочем месте монитор должен устанавливаться таким образом, чтобы исключить возможность отражения от его экрана в сторону пользователя источников общего освещения помещения.

Расстояние от экрана монитора до глаз пользователя должно составлять от 50 до 70 см. Не надо стремиться отодвинуть монитор как можно дальше от глаз, опасаясь вредных излучений (по бытовому опыту общения с телевизором), потому что для глаза важен также угол обзора наиболее характерных объектов. Оптимально, размещение монитора на расстоянии 1,5 D от глаз пользователя, где D — размер экрана монитора, измеренный по диагонали. Сравните эту рекомендацию с величиной 3...5 D, рекомендованной для бытовых телевизоров, и сопоставьте размеры символов на экране монитора (наиболее характерный объект, требующий концентрации внимания) с размерами объектов, характерных для телевидения (изображения людей, сооружений, объектов природы). Завыщенное расстояния от глаз до монитора приводит к дополнительному напряжению органов зрения, сказывается на затруднении перехода от работы с монитором к работе с книгой и проявляется в преждевременном развитии дальнозоркости.

Важным параметром является частота кадров, которая зависит от свойств монитора, видеоадаптера и программных настроек видеосистемы. Для работы с текстами минимально допустима частота кадров 72 Гц. Для работы с графикой рекомендуется частота кадров от 85 Гц и выше.

Требования к рабочему месту

В требования к рабочему месту входят требования к рабочему столу, посадочному месту (стулу, креслу), Подставкам для рук и ног. Несмотря на кажущуюся простоту, обеспечить правильное размещение элементов компьютерной системы и правильную посадку пользователя чрезвычайно трудно. Полное решение проблемы требует дополнительных затрат, сопоставимых по величине со стоимостью отдельных узлов компьютерной системы, поэтому и биту и на производстве этими требованиями часто пренебрегают.

Несмотря на то, что школьники проводят в компьютерном классе сравнительно немного времени, обучить их правильной гигиене труда на достойном примере очень важно, чтобы полезные навыки закрепились на всю жизнь. Это не просто требование гигиены, а требование методики.

Монитор должен быть установлен прямо перед пользователем и не требовать поворота головы или корпуса тела.

Рабочий стол и посадочное место должны иметь такую высоту, чтобы уровень глаз пользователя находился чуть выше центра монитора. На экран монитора следует смотреть сверху вниз, а не наоборот. Даже кратковременная работа с монитором, установленным слишком высоко, приводит к утомлению шейных отделов позвоночника.

Если при правильной установке монитора относительно уровня глаз выясняется, что ноги пользователя не могут свободно покоиться на полу, следует установить подставку для ног, желательно наклонную. Если ноги не имеют надежной опоры, это непременно ведет к нарушению осанки и утомлению позвоночника. Удобно, когда компьютерная мебель (стол и рабочее кресло) имеют средства для регулировки по высоте. В этом случае проще добиться оптимального положения.

Клавиатура должна быть расположена на такой высоте, чтобы пальцы рук располагались на ней свободно, без напряжения, а угол между плечом и предплечьем составлял 100° — 110°. При использовании обычных школьно-письменных столов добиться одновременно правильного " положения и монитора, и клавиатуры практически невозможно. Для работы рекомендуется использовать специальные компьютерные столы, имеющие выдвижные полочки для клавиатуры. Если такой полочки нет и клавиатура располагается на том же столе, что и монитор, использование подставки для ног становится практически неизбежным, особенно когда с компьютером работают дети.

При длительной работе с клавиатурой возможно утомление сухожилий кистевого сустава. Известно тяжелое профессиональное заболевание — кистевой туннельный синдром, связанное с неправильным положением рук на клавиатуре. Во избежание чрезмерных нагрузок на кисть желательно предоставить рабочее кресло с подлокотниками, уровень высоты которых, замеренный от пола, совпадает с уровнем высоты расположения клавиатуры.

При работе с мышью рука не должна находиться на весу. Локоть руки или хотя бы запястье должны иметь твердую опору. Если предусмотреть необходимое расположение рабочего стола и кресла затруднительно, рекомендуется применить коврик для мыши, имеющий специальный опорный валик. Нередки случаи, когда в поисках опоры для руки (обычно правой) располагают монитор сбоку от пользователя (соответственно, слева), чтобы он работал вполоборота, опирая локоть или запястье правой руки о стол. Этот прием недопустим. Монитор должен обязательно находиться прямо перед пользователем.

Требования к организации занятий

Экран монитора — не единственный источник вредных электромагнитных излучений. Разработчики мониторов достаточно давно и успешно занимаются их преодолением. Меньше внимания уделяется вредным побочным излучениям, возникающим со стороны боковых и задней стенок оборудования. В современных компьютерных системах эти зоны наиболее опасны.

Монитор компьютера следует располагать так, чтобы задней стенкой он был обращен не к людям, а к стене помещения. В компьютерных классах, имеющих несколько компьютеров, рабочие места должны располагаться по периферии помещения, оставляя свободным центр. При этом дополнительно необходимо проверить каждое из рабочих мест на отсутствие прямого отражения внешних источников освещения. Как правило, добиться этого для всех рабочих мест одновременно достаточно трудно. Возможное решение состоит в использовании штор на окнах и продуманном размещении искусственных источников общего и местного освещения.

Сильными источниками электромагнитных излучений являются устройства бесперебойного питания. Располагать их следует как можно дальше от посадочных мест пользователей.

В организации занятий важную роль играет их продолжительность, от которой зависят психофизиологические нагрузки. Для школьников старших классов продолжительность сеанса работы с компьютером не должна превышать 30 минут, для школьников младших классов — 20 минут. Остальное время урока информатики отводится общению с учителем и учебными пособиями.

В связи с нехваткой оборудования в компьютерных классах иногда проводят групповые занятия, во время которых двое-трое учащихся занимаются на одном рабочем месте. Этот организационный прием недопустим с гигиенической точки зрения. Некоторым учащимся приходится располагаться сбоку от монитора, что негативно сказывается как на органах зрения, так и на опорно-двигательной системе. Учебный процесс необходимо планировать так, чтобы каждый учащийся имел возможность освоить правильные приемы работы с компьютером.

Выводы

Сравнивая материнские платы ASUSP4P800-VMASUS M2N-X Plus и ASUS Crosshair IV Formula ,я мог бы сказать, что в своей время создания они были одними из лучших МП по своими характеристикам производительности, скорости, работоспособности, способов модернизации и других параметров. Конечно у каждой были свою плюсы и минусы, но все же можно чуть подробнее составить вывод:

Первая МП AsusM2N-XPlusПроизводительность этой материнской плат может достигнуть до 8 ГФлопс, хороший показатель для современных персональных компьютеров. На МП стоит процессор фирмы AMD котораый показал свою хорошую производительность на данной материнке.

Достоинства

Хорошая производительность;

-Двухъядерный процессор;

-Поддержка современного оборудования.

Недостатки

-Нагрев процессора;

-При интенсивной работе процессора, шумит.

Вторая МП во время выпуска произвела «прорыв в создании МП», пишет журнал «Хакер». Тесты не раз показывали хорошую производимость. «Имеется поддержка шины AGP 8X, самого современного слота на тот момент, обеспечивающего скорость передачи данных между видеоадаптером и системой до 2.12 Гб/с. P4P800 дает тебе возможность подключиться к гигабитной сети с помощью встроенного сетевого адаптера 3COM 3C940. Благодаря стараниям Intel'овских инженеров плата поддерживает технологию Serial ATA, новый формат интерфейса подключения накопителей: скорость передачи данных 150 Мб\с, «горячую» установка, удобные шлейфы и так далее.» (Журнал «Хакер» 2005 год). ASUSP4P800-VM ничем сейчас пользователей компьютера не удивит, но в свое время сделали хороший скачок в производстве МП. По сравнение с предыдущей материнкой, она одноядерная, но с тактовой частотой выше – 2800 МГц. Так что если бы она была двухъядерной, то, несомненно, была бы лучше. Стоит отметить, что уже в то время на некоторых моделях этой серии стояли модули Wi-Fi, это была тогда редкость и ноу-хау. Хорошая производительность и быстрота действии, вот и вся ASUSP4P800-VM. В наше время ее перестали выпускать уже года 4 назад.

Плюсы:

Очень высокая производительность;

2х канальный IDE RAID контроллер;

Поддержка SerialATA (2 канала c функциями RAID);

Встроенный 6-и канальный звук и сеть (Gigabit Ethernet);

Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта);

Поддержка процессоров с HyperThreading и 800Мгерц FSB;

Широкий набор фирменных технологий Asus (Q-Fan; CrashFree BIOS 2 и т.д);

Новыетехнологии: AI Net и AI Audio; Instant Music;

Очень мощные возможности разгона (+отличные результаты !)

Минусы:

Скудная комплектация;

Особенности платы:

Слот WiFi;

Плохая совместимость с модулями памяти Kingston PC2700 ValueRAM.

Третьяплатаэто ASUS Crosshair IV Formula. Мощная, современная, быстрая материнская плата. Обладает массой достоинств и различными новшествами. Ее выделяющийся дизайн соответствует функциональным амбициям, среди которых есть возможность организации ATI CrossFireX в конфигурации x16+x8+x8, а также отличные возможности для разгона, как автоматического, так и с помощью достаточно большого набора параметров, которые можно изменять с малым шагом. Стоит отметить, что материнская плата ASUS Crosshair IV Formula без особых проблем может в автоматическом режиме разгонять систему в разумных пределах, вполне корректно управляя напряжением питания различных компонентов, что может понравиться начинающим оверлокерам. Кроме того, в помощь профессионалам она имеет в каком-то роде инновационную функцию ROG Сonnect для удаленного разгона, благодаря которой в некоторых случаях будет удобней проводить эксперименты и следить за системными параметрами. При этом плата Crosshair IV Formula обеспечивает поддержку всех новых и наиболее актуальных интерфейсов передачи данных, включая SATA 3.0 и USB 3.0, и лишена багажа все мене востребованных «старых» портов, а озвучить игры и фильмы поможет достаточно функциональный и качественный многоканальный звуковой кодек с поддержкой EAX Advanced HD 4.0, X-Fi CMSS-3D и X-Fi Crystalizer.

Достоинства:

-высокие возможности разгона процессоров;

-возможность организации ATI CrossFireX в конфигурациях x16+x16 или x16+x8+x8;

-мощный узел питания;

-панель ProbeIt;

-функция ROG Сonnect;

-эффективная система охлаждения;

-6 разъемов SATA 3.0 с поддержкой RAID 0, 1, 5 и 0+1.

Недостатки:

-отсутствие LPT, COM, IDE и FDD порта;

-поддерживаются только USB-мышки.

Перечень литературы и нормативно технической документации

1. Журнал «Хакер» 2005 год

2. http://www.smotherboards.ru/2010/08/10/

3. http://comp.potrebitel.ru/

4. http://ru.wikipedia.org/wiki/

5. http://www.xakep.ru/
