Реферат: Бронетранспортеры разных стран
Военные конфликты последних десятилетий, центр боевых столкновений в которых переместился большей частью в городские кварталы, внесли коррективы в тенденции развития бронетанковой техники. Кроме того, сыграло свою роль и бурное развитие противотанковых средств и появление на вооружении армий многих стран крупнокалиберных снайперских, или как их называют на Западе «antimaterial gun», что можно перевести как винтовки против техники. В связи с этим конструкторы бронетехники взялись за разработку бронетехники, предназначенной для оснащения мотопехотных (мотострелковых) подразделений, с более высоким уровнем защиты, примерно таким же, как и танка. Наиболее рациональным путем создания таких боевых машин для пехоты стала переделка в бронетранспортеры устаревших образцов танков. По странному стечению обстоятельств (а может быть и вполне закономерно) наиболее распространенным образцом танка, который послужил основой создания тяжелых БТР, стал советский Т-55. В этом номере мы предлагаем читателям материалы о перерождении Т-55 в машину для пехоты, а также расскажем о некоторых других образцах тяжелых БТР.
РОССИЯ. ТЯЖЕЛЫЙ БРОНЕТРАНСПОРТЕР БТР-Т.
Российский тяжелый бронетранспортер БТР-Т, вооруженный 30-мм автоматической пушкой и ПТРК «Конкурс»
Создание
Для обеспечения более высокого уровня защиты пехотинцев мотострелковых подразделений, действующих совместно с танками, в России на базе шасси танка Т-55 Омским Конструкторским бюро транспортного машиностроения (КБТМ) был разработан опытный образец нового тяжелого бронетранспортера, получившего обозначение БТР-Т (бронетранспортер тяжелый). Впервые он был продемонстрирован на выставке вооружений ВТТВ-97 в Омске в 1997 г.
Строительство тяжелого бронетранспортера БТР-Т было осуществлено на Омском заводе транспортного машиностроения («Омсктрансмаш»).
По замыслу конструкторов, большое количество имеющихся в России танков Т-55, которые могут быть переоборудованы в БТР-Т, обеспечило бы оснащение армии сравнительно недорогими и высокозащищенными боевыми машинами для пехоты. По некоторым источником экспортная стоимость БТР-Т составляет 600 тыс. USD, соответственно переоборудование танка Т-55 в БТР-Т обходится значительно дешевле.
Российский тяжелый бронетранспортер БТР-Т, вооруженный 30-мм автоматической пушкой и ПТРК «Конкурс»
Конструкция
Новый тяжелый бронетранспортер БТР-Т базируется на шасси танка Т-55, с которого удалили башню и нарастили корпус, чтобы обеспечить дополнительное место для экипажа и десанта в передней части машины и моторно-трансмиссионным отделением, сохраненным в кормовой части машины.
Экипаж машины состоит из двух человек. Механик-водитель находится в передней части на прежнем месте и командир-наводчик находится в башне. В десантном отделении могут перевозиться пять полностью экипированных пехотинцев.
Для посадки и высадки десанта имеются люки в крыше: спереди справа и за башней. Поскольку крыша обитаемого отделения выше уровня крыше корпуса были сделаны еще два люка в задней части рубки. Крышки этих люков открываются вверх и имеют встроенные призменные блоки для наблюдения. С этой же целью десантное отделение также оборудовано перископическими приборами.
Тяжелый бронетранспортер БТР-Т имеет боевую массу 38,5 тонн (по сравнению с 36 тоннами стандартного танка Т-55). Если учесть, что корпус БТР-Т имеет массу 27 т, то становится ясно, что основная часть увеличившейся более чем на 10 тонн массы БТР-Т пошла на усиление броневой защиты машины.
Лобовые броневые детали и борта оснащены пакетом динамической защиты последнего поколения «Контакт-5», которая обеспечивает высокий уровень защиты не только от кумулятивных, но и от бронебойных подкалиберных боеприпасов. Подобная ДЗ используется на современных российских танках Т-80У и Т-90С.
Кроме того, на БТР-Т усилено днище корпуса для повышения живучести машины при подрыве на противотанковых минах. Это обеспечивается за счет дополнительного бронирования днища, которое приваривается к нему с промежутком, образуя воздушную прослойку между дополнительной броней и самим днищем, что значительно снижает воздействие взрывной волны при подрыве на мине.
С целью компенсации возросшей массы и сохранения подвижности на прежнем уровне, не ниже чем она была на танке Т-55, на машину установлен более мощный двигатель В-46-6, развивающий мощность 780 л.с. Трансмиссия машины также была усовершенствована.
В передней части корпуса установлена низкопрофильная башня, на которой монтируются элементы комплекса вооружения.
Комплекс вооружения на БТР-Т может иметь различный состав, т.к. он выполняется в виде различных модулей, которые могут устанавливаться на машину в зависимости от ее предназначения или требований заказчика.

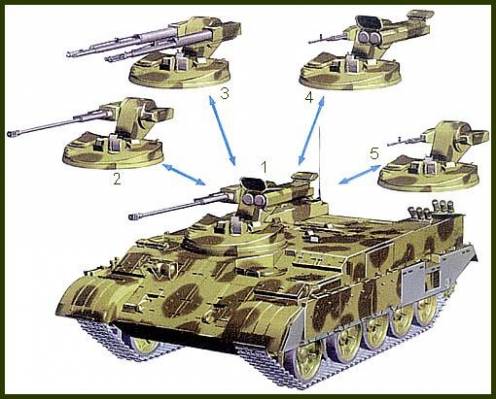

Варианты вооружения для установки на БТР-Т
Предусмотрены следующие варианты вооружения БТР-Т:
1. 30-мм автоматическая пушка 2А42 и две ПУ ПТУР «Конкурс»;
2. 30-мм автоматическая пушка 2А42 и 30-мм автоматический гранатомет АГ-17;
3. Два двухствольных 30-мм автомата 2А38;
4. 12,7-мм пулемет НСВТ-12,7 «Утес» (или «Корд») и две ПУ ПТУР «Конкурс»;
5. 12,7-мм пулемет НСВТ-12,7 «Утес» (или «Корд») и 30-мм автоматический гранатомет АГ-17.
Кроме того, помимо использования в составе модулей с комплексом вооружения оружия российской разработки и производства, на них могут быть установлены также и образцы оружия западного производства.
Подобно многим боевым бронированным машинам российского производства, БТР-Т имеет термодымовую аппаратуру для постановки дымовых завес за счет впрыска топлива в выхлопной тракт. Кроме того, имеются четыре блока (по три пусковых установки в каждом) для запуска дымовых или аэрозольных гранат. Постановка дымовых (аэрозольных) завес из этих блоков осуществляется впереди машины.
Основные тактико-технические характеристики тяжелого БТР-Т
Боевая масса, т — 38,5
Экипаж + десант, чел — 2+5
Максимальная скорость, км/ч — 50
Двигатель
— марка — В-46-6
— мощность, л.с. — 780
Вооружение (вариант):
— основное — 30-мм автоматическая пушка 2А42
— дополнительное — 7,62-мм спаренный пулемет ПКТ
— комплекс управляемого вооружения — ПУ ПТРК «Конкурс-М»
Боекомплект, (выстрелов):
— для 30-мм пушки 2А42 — 200
— для пулемета ПКТ — 2000
— для ПТРК — 3
Броневая защита — обеспечивает защиту от РПГ и ПТУР
ИОРДАНИЯ. ТЯЖЕЛЫЙ БТР AB14 TEMSAH.
«Temsah», вооруженный 20-мм пушкой и 4-контейнерной пусковой установкой ПТУР
Если еще одно два десятилетия назад строительство и даже модернизация бронетанковой техники было участью только небольшого количества государств, имеющих высокий уровень промышленности, то в последнее время наблюдается увеличение производителей такой техники. К их числу недавно примкнуло и Хашимитское Королевство Иордания. На протяжении уже почти десяти последних лет иорданская компания KADDB (King Abdullah II Design and Development Bureau) на международных выставках вооружений представляет свои разработки в области бронетанковой техники.
В отношении танков компания KADDB занималась их модернизацией, зато в отношении тяжелых боевых машин для пехоты она смогла представить новую разработку. Впрочем, это понятно, тяжелые БТР и БМП родились на Ближнем Востоке, правда, впервые они появились по другую сторону Иордана. В силу определенных обстоятельств арабские страны не перенимают израильский опыт и не приглашают специалистов из этой страны. К тому же в Иордании нет танков советской постройки. При участии компаний «Mechanology Design Bureau» (MDB) из ЮАР, американской «General Dynamics Land Systems» и иорданской CLS была создана высокозащищенная боевая машина для пехоты AB14 «Temsah». Она спроектирована на базе шасси танка «Centurion». Однако его пришлось изрядно перекомпоновать, поэтому можно сказать, что «Temsah» – это уже чисто иорданское детище.
Компоновка
Компоновка новой машины выполнена с передним расположением силовой установки. Другими словами корпус танка «Centurion» развернули на 180 градусов. В силовой установке машины использован американский дизельный двигатель AVDS 1790, мощностью 950 л.с., который также используется при модернизации танков М60А1 в Иордании. Трансмиссия автоматическая CD 1000, имеет две передачи переднего и одну заднего хода. Подвеска БТР гидропневматическая балансирная. Динамический ход катка составляет +350 и -100 мм.
Внутренний интерьер
Бронирование машины значительно усилено по сравнению с базовым шасси танка «Centurion». Оно обеспечивает защиту находящегося внутри машины экипажа и десанта не только от огня стрелкового оружия, но и от артиллерийских боеприпасов. Конструкция корпуса предусматривает установку динамической защиты, что сделает тяжелый БТР более живучим в условиях воздействия на него огня ручных противотанковых гранатометов. Правда, не сообщается, чьи разработки легли в основу предполагаемой динамической защиты. Кроме того, разработчики считают, что переднее расположение силовой установки повышает выживаемость экипажа машины на поле боя при обстреле во фронтальные проекции. Корпус БТР имеет относительно небольшую высоту, чуть более двух метров, что также, на взгляд создателей машины повышает ее живучесть на поле боя. Надстройки корпуса – башни с различными вариантами комплексов вооружения – необитаемы и управляются дистанционно из корпуса машины.
Недавно компанией KADDB был представлен еще один образец тяжелого БТР «Temsah» совсем не имеющего никакого комплекса вооружения. На крыше корпуса машины выполнена небольшая надстройка имеющая со всех сторон относительно большие бронированные стекла, обеспечивающие хороший обзор из машины. При необходимости эти стекла закрываются бронированными щитками, в которых имеются щели для наблюдения.
Иорданский тяжелый БТР «Temsah» с надстройкой (башенкой механика-водителя) и без вооружения
Экипаж БТР «Temsah» составляет два человека: механик-водитель и командир, он же оператор комплекса вооружения. Десантное отделение БМП рассчитано на размещение 10 пехотинцев в полном снаряжении. Надо заметить, оно довольно просторно и имеет длину 3350 мм, ширину 1770 мм и высоту 1455 мм.
Бойницы для ведения огня из личного оружия в машине не оборудованы. Однако для ведения наблюдения за местностью десантом могут устанавливаться телекамеры, а внутри десантного отделения 4 жидкокристаллических телемонитора. Пехотинцы в машине располагаются вдоль бортов, спиной к ним. Для посадки и высадки десанта машина оборудована откидной аппарелью в кормовой части с механическим приводом. Также имеются люки в задней части крыши десантного отделения. Их количество в зависимости от варианта машины может быть различным – от одного до шести.
Внутри машины под сиденьями десанта оборудованы укладки для сухого пайка и воды на всех находящихся в машине людей. Как заявляют разработчики, запасы воды и продовольствия обеспечивают машине возможность действовать автономно в течение 48 часов.
Варианты
Вооружение машины может быть различным. До настоящего времени демонстрировалось два варианта вооружения БТР «Temsah»: в одном в составе комплекса вооружения использован крупнокалиберный пулемет, установленный в дистанционно управляемом башенном модуле, и две ПУ ПТУР INGWE, производства ЮАР. В другом варианте – с автоматической 20-мм пушкой, спаренным с ней пулеметом и 4 пусковыми установками ПТРК INGWE, также установленных в дистанционно управляемом башенном модуле.
Вооружение «Temsah» стабилизировано в двух плоскостях. Темп стрельбы автоматической пушки составляет 200 выстрелов в минуту, ее боекомплект – 300 снарядов, из них готовых к использованию только 150 штук. Остальные находятся в укладке в машине и их необходимо заряжать, после израсходования ленты с боеприпасами, находящейся на башне. Прицельная дальность стрельбы из пушки составляет 2000 м. Огонь из пушки может вестись одиночными выстрелами или очередями.
«Temsah», вооруженный 20-мм автоматической пушкой и двухконтейнерной пусковой установкой ПТУР (ZT-35 «Ingwe») в башенке
Спаренный с пушкой 7,62-мм пулемет M240 является танковым вариантом знаменитого бельгийского FN MAG. Прицельная дальность стрельбы – 1200 м, боекомплект 2600 патронов, из них готовых к использованию только 600. Остальные 2000 шт. уложены в укладки внутри десантного отделения машины. Боекомплект ПТУР составляет 4 ракеты – только те, что находятся в пусковых установках. Дальность стрельбы ПТУР INGWE от 500 до 5000 м.
Для постановки дымовых завес на башенном модуле смонтированы дымовые гранатометы.
Наведение оружия осуществляется дистанционно из корпуса машины. Наблюдение за полем боя и прицеливание осуществляется по жидкокристаллическому телемонитору, установленному на рабочем месте командира машины. Углы возвышения оружия составляют от -8 до +40 градусов, что, на мой взгляд, является не вполне достаточным, коль машина создана для действий в условиях города и гористой местности, которой в Иордании более чем достаточно.
Предусматриваются варианты использования шасси БТР «Temsah» в качестве гусеничной бронированной медицинской машины, командного пункта, а также для базы под самоходные орудия и минометы.
БТР «Temsah» в качестве платформы под вооружение
В стандартной комплектации машина оборудуется системами коллективной защиты, кондиционирования воздуха и противопожарной системой.
Основные тактико-технические характеристики тяжелого БТР «Temsah»
Боевая масса, т — 49,5
Экипаж + десант, чел — 2+10
Размеры, мм:
— длина — 7962
— ширина — 3766
— высота по крыше корпуса — 2080
— клиренс — 500
Двигатель
— марка — AVDS 1790
— мощность, л.с. — 950
Удельная мощность, л.с./т — 19,2
Допустимая полезная нагрузка, т — 4
Вооружение (вариант):
— основное — 20-мм автоматическая пушка
— дополнительное — 7,62-мм пулемет М240
— комплекс управляемого вооружения — ПУ ПТУР INGWE
Боекомплект, (выстрелов):
— для 20-мм пушки — 150+150
— для пулемета М240 — 600+2000
— для ПТРК — 4
Запас топлива, л — 950
Броневая защита — обеспечивает защиту от РПГ
ИЗРАИЛЬ. ТЯЖЕЛЫЙ БРОНЕТРАНСПОРТЕР «ACHZARIT».
Израильский тяжелый гусеничный БТР «Ахзарит» Mk1 созданный на базе танка Т-55
Создание
Пионером в создании тяжелых БТР считается Израиль. К этому израильских инженеров подтолкнул опыт войны в Ливане в 1982 г., большая часть боев которой велась в городских условиях. Если имеющиеся на вооружении сил обороны Израиля (СОИ) танки М60А1, американского производства, в какой-то степени от огня из ручных противотанковых гранатометов защищала примененная впервые динамическая защита (ДЗ), то американские БТР М113 стали легкой добычей арабских гранатометчиков. На израильские танки «Merkava» Mk1 динамическая защита не устанавливалась. Считалось, что уровень защиты и живучести на поле боя этой машины и так достаточно высок. А зря. Горели «Меркавы» от огня гранатометчиков, как и все остальные танки. Но все же больше всех доставалось бронетранспортерам и сидящей в них пехоте.
Изучив опыт той войны, руководство СОИ разработало тактико-техническое задание на разработку тяжелого бронетранспортера, получившего впоследствии наименование «Achzarit». В соответствии с ними это должна была быть высокозащищенная машина, способная действовать в местных условиях совместно с основными танками «Merkava». К идее создания подобной машины подтолкнуло удачное применение в городских условиях в качестве средства доставки пехоты к месту боя инженерной машины разграждения «Puma», выполненной на шасси основного танка «Centurion».
Израильский тяжелый гусеничный БТР «Ахзарит» Mk1 созданный на базе танка Т-55
Разработка тяжелых БТР в Израиле первоначально предусматривала использование разнообразных шасси, включая шасси танков «Merkava» и «Centurion». Первые опытные образцы БТР «Achzarit» были построены в 1987 г. В последующем был проработан вариант создания машины на шасси танка Т-55, которые в большом количестве достались Израильской армии в качестве трофеев в ходе арабо-израильских войн и затем в течение нескольких лет были восстановлены для СОИ.
БТР «Ахзарит» Mk1 с дополнительной командирской башенкой
Испытания опытных образцов машин «Achzarit» на базе Т-55 показали некоторые преимущества по сравнению с отрабатывавшимися ранее вариантами и особенно более низкую стоимость машины. Принятие их на вооружение сил обороны Израиля в качестве тяжелого бронетранспортера и начало их серийного производства состоялось в 1988 г. Производство тяжелых БТР «Achzarit» осуществлялось в мастерских СОИ и на Военном заводе расположенном в г. Тель-Ашомере, что недалеко от Тель-Авива.
По разным оценкам в настоящее время в вооруженных силах Израиля находится примерно 400-500 таких машин.
Тяжелый БТР «Ахзарит» Mk1 преодолевает спуск
Конструкция машины
При перестройке танка Т-55 в тяжелый БТР его шасси полностью разбирается, а затем восстанавливается, но уже с некоторыми доработками. Башня танка демонтируется и на корпусе машины в месте обитаемого отделения варится дополнительная надстройка, которая образует отделение управления и десантное отделение. Моторно-трансмиссионное отделение находится в корме машины, но вместо штатных двигателя и трансмиссии в него устанавливается силовая установка израильской компании NIMDA, имеющая несколько меньшие по высоте габариты и более мощный двигатель.
На корпус машины устанавливается дополнительное бронирование, разработанное в Израиле, которое, по словам разработчиков, обеспечивает этой машине лучшую защиту среди всех имеющихся машин в мире этого типа.
В обитаемом отделении машины может разместиться до 10 человек, включая экипаж, состоящий из трех человек: командира машины, механика-водителя и наводчика пулемета. Место механика-водителя осталось спереди слева. Над ним имеется отдельный люк, крышка которого открывается влево. Перед люком установлены четыре перископических дневных прибора наблюдения, один из которых в центре может заменяться пассивным ночным прибором наблюдения для ночного вождения.
Командир машины размещается справа от водителя и имеет вращающейся перископический дневной прибор наблюдения, установленный на крыше машины и квадратный люк, крышка которого открывается назад. Справа в передней части машины находится наводчик пулеметной установки, который управляет установкой RAFAEL Overhead Weapon Station со смонтированным на ней 7,62-мм пулеметом M240. Пулемет имеет стабилизацию в двух плоскостях и наводится при помощи дистанционного управления изнутри машины. Прицельный комплекс установки оборудован дневным и ночным тепловизионным прицелами.
Помимо дистанционно управляемой пулеметной установки на БТР «Achzarit» имеются также три дополнительных 7,62-мм пулемета, установленные на шкворневых установках: один на люке командира машины и два в задней части десантного отделения машины. Для ведения огня из этих пулеметов необходимо открывать крышки люков и высовываться из них.
Семь пехотинцев размещаются в задней части обитаемого отделения машины: трое на сплошном многоместном сиденье на левой стороне, трое на индивидуальных откидных сиденьях справа и один в центре в задней части десантного отделения.
Кормовая дверь с аппарелью для выхода пехотинцев.
Водитель, командир и наводчик пулеметной установки имеют каждый свой люк. Крышка люка командира может открываться наполовину для ведения наблюдения. Позади люков членов экипажа машины имеются два дополнительных люка: один по центру десантного отделения и другой немного левее и сзади.
Штатные дизельный двигатель В-55 и механическая трансмиссия были сняты и установлена силовая установка компании NIMDA. Эта необычная и чрезвычайно компактная силовая установка позволила сделать на корме машины с правой стороны выход для десанта, закрывающегося бронированной откидной при помощи гидравлического привода дверью. Нижняя ее часть откидывается вниз и служит трапом, а верхняя часть открывается вверх. Кормовой выход для десанта был выполнен без изменения конфигурации корпуса машины. Кроме того, пехота может осуществлять посадку и высадку через люки в крыше обитаемого отделения.
Силовая установка объединяет различные агрегаты, основные из которых идентичны тем, что используются на модернизированном в Израиле варианте советского танка Т-55, получившего там наименование «Самовар», а также на американской 155-мм САУ M109. Оба этих образца машин используются в больших количествах в силах обороны Израиля.
Силовая установка БТР «Achzarit» Mk1, поставляемая израильской компанией NIMDA, состоит из американского двухтактного дизельного двигателя жидкостного охлаждения Detroit Diesel 8V-71 TTA, развивающего мощность 650 л.с. Двигатель установлен поперек корпуса машины и соединен с гидродинамической автоматической трансмиссией Allison XTG-411-4, также производимой в США.
Забор воздуха двигателем осуществляется либо через боевое отделение, либо через моторно-трансмиссионное отделение. В обоих случаях воздух поступает первоначально через фильтр предварительной очистки, имеющий вентилятор выброса пыли, а затем через бумажный воздухоочиститель, подобный тем, что устанавливаются на автомобилях.
Внутренний интерьер
Ходовая часть танка Т-55, состоящая из пяти опорных катков, ведущего колеса сзади и направляющего колеса спереди на каждый борт, также была модернизирована. Узлы подвески опорных катков оснащены новыми торсионными валами, которые позволили увеличить динамический ход катка, а первые и последние узлы подвески оборудованы гидравлическими упорами производства компании «Israel Aircraft Industries», которые также используются на танках «Merkava». Такая модернизация подвески обеспечивает машине лучшую подвижность по пересеченной местности и позволяет ей действовать совместно с основными танками.
Боевая масса БТР «Achzarit» возросла до 44 тонн по сравнению с 36 тоннами у танков Т-55. Как уже упоминалось, башня Т-55 при переделке его в БТР «Achzarit» демонтируется. Основная разница в массе между массой БТР «Achzarit», имеющим 44 т и массой корпуса Т-55 в 27 т, объясняется установкой дополнительной броневой защиты для повышения живучести машины на поле боя. Полная высота по крыше корпуса – составляет приблизительно 2 м, а ширина машины – 3,64 м.
С обеих сторон корпуса в передней его части установлены по шесть пусковых установок дымовых гранатометов CL-303Q производства компании «Israel Military Industries». Такие гранатометы первоначально устанавливались на израильских танках «Centurion», M48/М60 и «Merkava». Они могут выстреливать различные типы гранат по ходу движения машины.
Стандартное оборудование БТР «Achzarit» включает в себя систему обнаружения и тушения пожаров Spectronix, систему коллективной зажиты от ОМП и термодымовую аппаратуру для постановки дымовых завес, использующую принцип впрыска топлива в выхлопной коллектор двигателя, расположенный с левой стороны корпуса.
В настоящее время на вооружении СОИ имеется вариант тяжелого БТР «Achzarit» Mk2. Эта машина имеет новую силовую установку, также поставляемую израильской компанией NIMDA. Она включает в себя американский дизельный двигатель «Detroit Diesel» 8V-92 ТА, развивающий мощность 850 л.с., соединенный с американской автоматической трансмиссией «Allison» XTG-411-5. Такая силовая установка обеспечивает машине более высокую удельную мощность и лучшие разгонные характеристики. На сегодняшний день модель «Achzarit» Mk2 является пока последним образцом данного тяжелого БТР.
Израильский тяжелый БТР «Ахзарит» Mk2
Кроме того, на базе тяжелого БТР «Achzarit», был создан вариант командно-штабной машины, которая отличается от штатного образца БТР отсутствием пулеметов на крыше машины и оснащением дополнительными радиостанциями для выполнения специализированных функций управления.
Основные тактико-технические характеристики тяжелого БТР Achzarit
Боевая масса, т — 44
Экипаж + десант, чел — 3+7
Максимальная скорость, км/ч — 50
Двигатель
— марка — «Detroit Diesel» 8V-92 ТА
— мощность, л.с. — 850
Вооружение:
— основное — 7,62-мм пулемет M240 с дистанционным управлением
— дополнительное — два 7,62-мм пулемета FN MAG
Броневая защита — обеспечивает защиту от РПГ
ИНДИЯ. ТЯЖЕЛЫЙ БРОНЕТРАНСПОРТЕР TBHA.
Тяжелый индийский БТР TBHA
В Индии, имеющей также большое количество танков Т-55 советской постройки, тоже решили обратиться к опыту создания тяжелых бронетранспортеров. Не без влияния Израиля там тоже взяли старый добрый танк Т-55, сняли башню, наварили на корпус «салон» из многослойной толстой брони, и готово. Так получился индийский тяжелый бронетранспортер TBHA – T-55 Based Heavy APC (APC – armoured personnel carrier – бронетранспортер по-нашему).
Просторный «салон» машины может вместить до 11 человек (вместе с двумя членами экипажа – механиком-водителем и командиром, он же является и наводчиком пулеметной установки). Надо сказать, «салон» оборудован комфортно, можно стоять в полный рост, внутри отделан ковролином.
Для наблюдения за окружающей местностью командир пользуется прицельным комплексом дистанционно управляемой пулеметной установки, которая стоит на крыше машины. Изображение с комбинированного прицела выводится на жидкокристаллический экран. Установка оснащена 12,7-мм пулеметом, типа НСВТ-12,7 «Утес», стабилизированным в двух плоскостях, что позволяет вести прицельный огонь из пулемета с ходу. По заявлениям разработчиков, «броня салона способна выдержать попадание гранаты от РПГ-7 со всех сторон», что выглядит очень сомнительно. Правда, разработчики РПГ-7 заявляют несколько другое: «На сегодняшний день не существует образца бронетехники, броню которого не пробила граната РПГ-7».
Трансмиссию и двигатель танка Т-55 заменили израильской силовой установкой компании NIMDA, подобно тому, как израильтяне сделали на БТР «Achzarit» Mk2. Она немного компактнее прежней, объединяет в себе американские 850-сильный дизель «Detroit Diesel» 8V-92 и автоматическую трансмиссию «Allison» XTG-411-5. Такая вот израильская сборка из американских комплектующих. Новая силовая установка дала возможность сделать на корме машины выход для перевозимых пехотинцев. Его бронированная дверь при открывании служит еще и трапом для удобства посадки в машину и выхода из нее.
Естественно, TBHA укомплектован системами коллективной защиты от ОМП, пожаротушения, кондиционирования воздуха и постановки дымовых завес. По желанию заказчика, на нее могут быть установлены дополнительные системы вооружения, ведения наблюдения и т.д.
Недостаток данного варианта тяжелого БТР в невозможности ведения огня из личного оружия десанта, находящегося внутри машины и наличии только одного пулемета. Так что при деле будут только два человека – механик-водитель и командир, остальные просто будут кататься по указанному маршруту пассажирами.
Основные тактико-технические характеристики тяжелого БТР TBHA
Боевая масса, т — около 45
Экипаж + десант, чел — 2+9
Максимальная скорость, км/ч — 50
Двигатель
— марка — Detroit Diesel 8V-92 ТА
— мощность, л.с. — 850
Вооружение — 12,7-мм пулемет НСВТ-12,7 «Утес» с дистанционным управлением
Прицельный комплекс — комбинированный с оптическим и тепловизионным каналами, с дистанционным управлением
Броневая защита — обеспечивает защиту от РПГ
Таким образом, прослеживается мировая тенденция использования устаревших типов танков (в основном «Centurion» и Т-55) для дальнейшей службы в качестве тяжелых БТР. При этом, подобные БТР значительно ниже по себестоимости новых боевых машин, что позволяет иметь многим армиям в своем составе достаточное количество таких БТР. Основное предназначение тяжелых БТР – транспортировка и поддержка огнем пехотных подразделений при самостоятельных или совместных действиях с танковыми подразделениями в особых условиях (бой в горно-лесистой местности, в городе и т.д.). Мощное бронирование тяжелых БТР позволяет снизить потери, как личного состава, так и самих машин от огня крупнокалиберных винтовок и пулеметов, малокалиберных автоматических пушек, а также от подрыва на минах.
В то же время для комплектования мобильных сил, будут использоваться боевые машины легкой категории, то есть обычные БМП и БТР, масса которых не превышает 30 т.
