Изобретение практически пригодного универсального теплового двигателя

Универсальный паровой двигатель, пригодный для практической эксплуатации, был изобретен английским теплотехником Джемсом Уаттом (1736-1819). Работу над паровыми машинами Уатт начал с 1764 г., когда ему поручили исправить модель пароатмосферной машины Ньюкомена. Он обратил внимание на большой непроизводительный расход пара, а следовательно, и топлива в машине.

Исследуя причину этого явления, Уатт пришел к выводу, что хорошая работа атмосферной машины зависит от выполнения двух условий: во-первых, для получения сильного разряжения под поршнем надо производить в цилиндре возможно более полную конденсацию пара, а для этого как можно сильнее охлаждать цилиндр; во-вторых, чтобы избежать непроизводительных потерь пара, надо его впускать для последующего хода поршня из котла в неохлажденный, горячий цилиндр. Выполнить эти два условия одновременно вначале представлялось технически невозможным.

Проведя целый ряд глубоких исследований и опытов, Уатт наконец разрешил эту сложную техническую задачу: он предложил производить конденсацию пара в отдельном резервуаре-конденсаторе, сообщающемся с цилиндром.

Изобретение конденсатора — важнейшее открытие Уатта первого периода его творчества. Патент на это изобретение Уатт получил в 1769 г. В заявке на патент он определил свое изобретение как «новый метод уменьшения расхода пара, а следовательно, и топлива в огненных машинах». Таким образом, была найдена правильная идея усовершенствования паровой машины. Но надо было перейти к практическому осуществлению этой идеи. На это Уатту пришлось потратить много лет упорного труда и тяжелой борьбы с бесконечным множеством препятствий и затруднений. Изготовление крупных машин стоило больших средств, а собственные средства Уатта были совершенно ничтожны. Приходилось прибегать к фабрикантам и промышленникам с унизительными просьбами о финансировании постройки новой машины.

В поисках средств для сооружения своего двигателя Уатт стал мечтать о выгодной работе за пределами Англии. В начале 70-х годов он заявил друзьям, что «ему надоело отечество», и серьезно повел разговоры о переезде в Россию. Русское правительство предложило английскому инженеру «занятие, сообразное с его вкусом и познаниями» и с ежегодным жалованьем в 1000 фунтов стерлингов.

Отъезду Уатта в Россию помешал контракт, который он заключил в 1772 г. с капиталистом Болтоном, владельцем машиностроительного предприятия в г. Сохо близ Бирмингема. Болтон давно знал об изобретении новой, «огненной», машины, но колебался субсидировать ее постройку, сомневаясь в практической ценности машины. Заключить договор с Уаттом он поторопился лишь тогда, когда возникла реальная угроза отъезда изобретателя в Россию.

Договор, связавший Уатта с Болтоном, оказался весьма действенным. Болтон показал себя умным и дальновидным человеком. Он не поскупился на расходы по сооружению машины. Болтон понял, что гений Уатта, освобожденный от мелочной, изнурительной заботы о куске хлеба, развернется в полную мощь и обогатит предприимчивого капиталиста. Кроме того, сам Болтон был крупным инженером-механиком. Технические идеи Уатта увлекли и его.

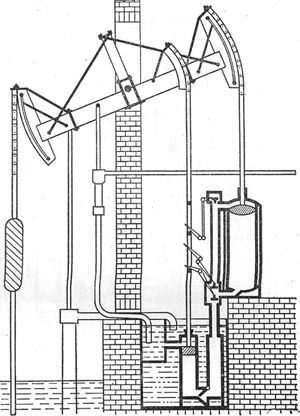

Завод в Сохо славился первоклассным по тем временам оборудованием, имел кв а л ифицир ов а иные рабочие кадры. Поэтому Уатт с восторгом принял предложение Болтона наладить на заводе производство паровых машин новой конструкции. С начала 70-х годов и до конца своей жизни Уатт оставался главным механиком завода. На заводе в Сохо в конце 1774 г. была построена первая машина двойного действия.

Уатт был неудовлетворен своей первой паровой машиной и сразу начал работать над ее усовершенствованием. В 1777 г. Уатт для дальнейшего повышения экономичности машины предложил применять отсечку и расширение пара.

Машина Уатта первоначальной конструкции значительно удешевила получение механической энергии преимущественно для нужд горной промышленности. Она очень быстро нашла себе применение в рудниках и шахтах, совершенно вытеснив машину Ныокомена. Введение новых паровых машин на три четверти сокращало расход угля. Особенно большой интерес к машинам Уатта был проявлен со стороны хозяев медных рудников в Корнваллисе. Завод в Сохо к 1780 г. изготовил 40 паровых машин, половина из которых предназначалась для копей в Корнваллисе.

Однако, как и ранее изобретенные пароатмосферные машины, паровая машина двойного действия не была пригодна для роли универсального двигателя, она была применима лишь для подъема воды из шахт. Машину можно было использовать на водокачках в городах, а также для приведения в движение воздуходувных машин, так как в этих случаях движение рабочих органов машины было прямолинейно-качательным.

Для ее использования; на промышленных предприятиях нужно было иметь вал с насаженным на него колесом, вращающимся непрерывно, от которого можно было бы передать работу машинам-орудиям посредством ременной передачи. Необходимость именно в двигателях универсального применения чувствовалась в английской промышленности все больше и больше. На завод в Сохо приходили письма от предпринимателей самых различных отраслей промышленности с просьбами изготовить паровые машины новой системы, предназначенные не только для откачки воды, но и для приведения в движение станков в мастерских.

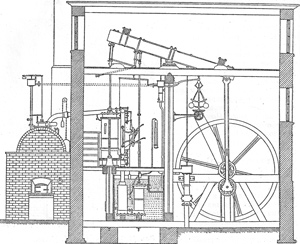

С 1778 г. Уатт начинает работать над изобретением машин с непрерывным вращательным движением. В результате была создана машина двойного действия, которая и явилась универсальным тепловым двигателем. Патент на эту машину он получил в 1784 г.

Принцип действия машины заключался в том, что пар из котла поступал через золотник в цилиндр. Золотник позволял подавать пар то с одной стороны поршня, то с другой, создавая тем самым необходимое давление на поршень.

Таким образом, основные элементы универсальной паровой машины складывались постепенно. Важнейшие нововведения, которые внес Уатт в машину двойного действия, сводятся к следующему:

В отличие от первой пароатмосферной машины 1769 г. в машине, запатентованной в 1784 г., был применен принцип двойного действия, т. е. пар попеременно действовал то на одну, то на другую сторону поршня.

Для подачи пара в разные полости цилиндра он использовав специальное приспособление — золотник.

Для выравнивания вращательного движения Уатт применил маховое колесо.

Для преобразования в балансирной машине качательного движения поршня в непрерывное Уатт изобрел специальный механизм, обеспечивающий прямолинейность движения штока поршня, связанного с одним концом балансира (так называемый параллелограмм Уатта), а также несколько способов преобразования прямолинейного движения во вращательное движение.

Поскольку Уатт для получения вращательного движения не мог в своей машине применить шатунно-кривошипный механизм (на такую передачу был взят охранный патент французским изобретателем Пикаром), он в 1781 г. взял патент на пять способов преобразования качательного движения в непрерывновращательное. Вначале для этой цели он применял планетарное, или солнечное, колесо.

Одним из важных механизмов в паровой машине двойного действия был механический центробежный регулятор, который при помощи специальной дроссельной заслонки в паропроводящей трубе регулировал поступление пара в машину.

В середине 80-х годов XVIII в. конструкция паровой машины была окончательно разработана, и паровая машина двойного действия стала универсальным тепловым двигателем, нашедшим широкое применение почти во всех отраслях хозяйства многих стран.
